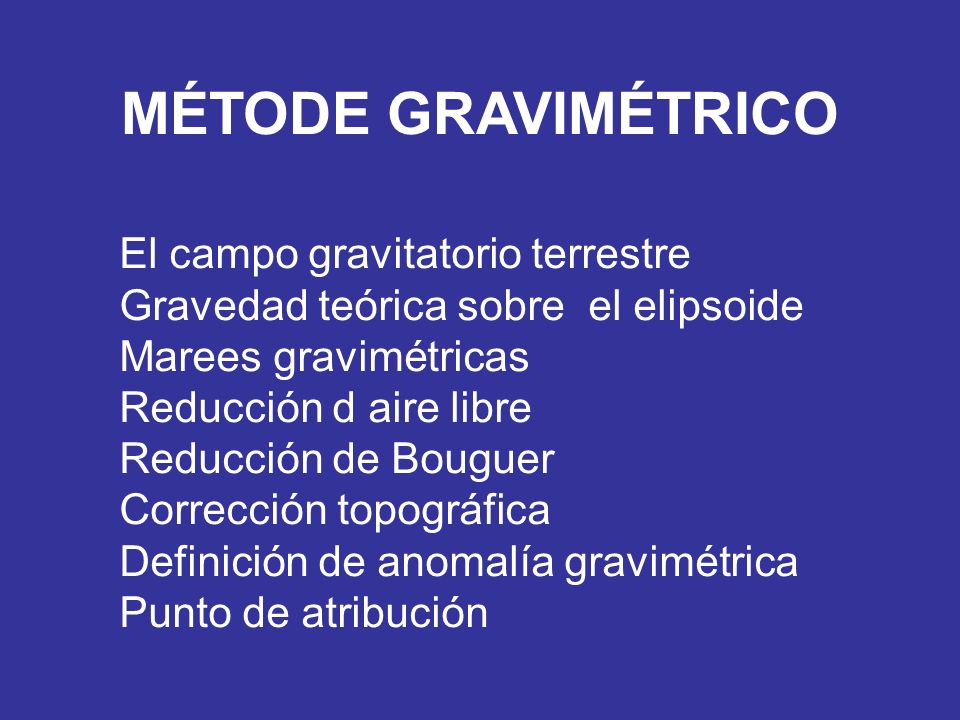

1 El campo gravitatorio terrestre Gravedad teórica sobre el elipsoide Marees gravimétricas Reducción d aire libre Reducción de Bouguer Corrección topográfica Definición de anomalía gravimétrica Punto de atribución MÉTODE GRAVIMÉTRICO

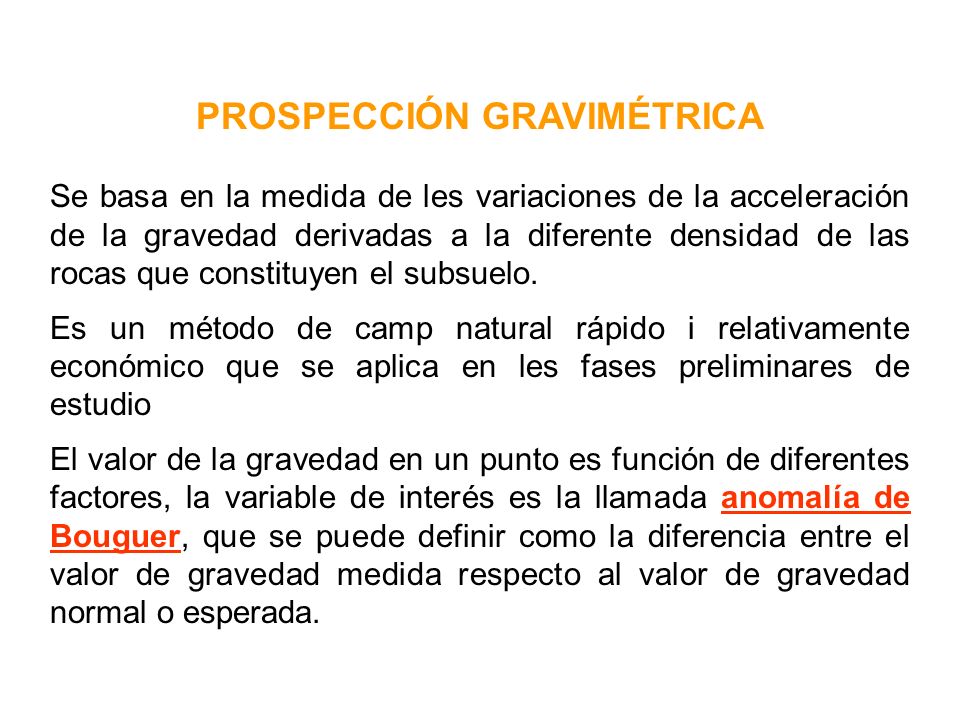

2 PROSPECCIÓN GRAVIMÉTRICA Se basa en la medida de les variaciones de la acceleración de la gravedad derivadas a la diferente densidad de las rocas que constituyen el subsuelo. Es un método de camp natural rápido i relativamente económico que se aplica en les fases preliminares de estudio El valor de la gravedad en un punto es función de diferentes factores, la variable de interés es la llamada anomalía de Bouguer, que se puede definir como la diferencia entre el valor de gravedad medida respecto al valor de gravedad normal o esperada.

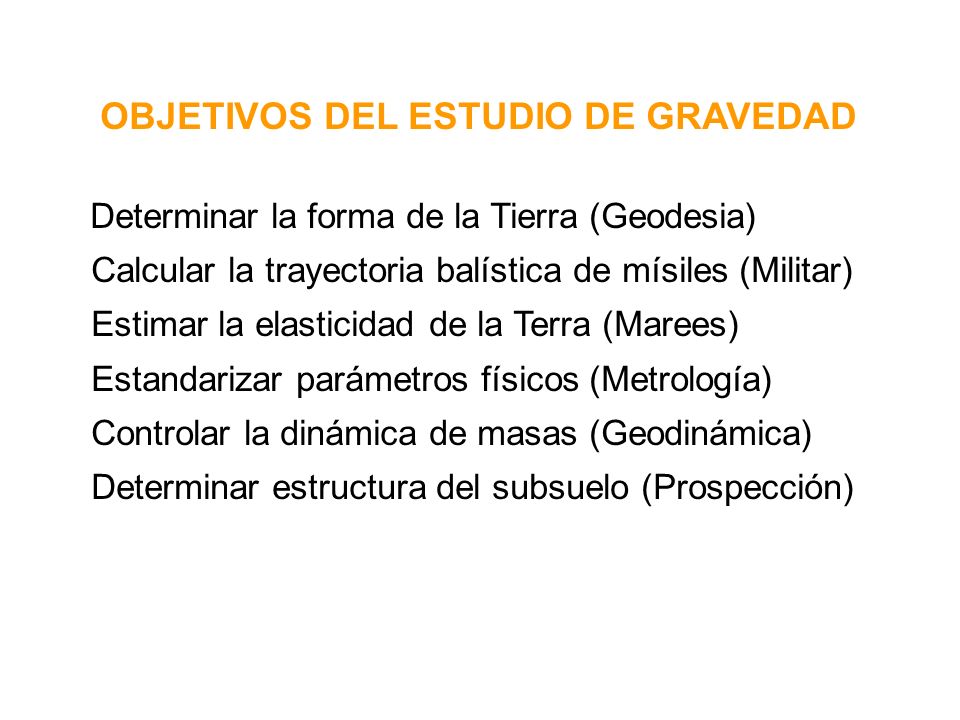

3 OBJETIVOS DEL ESTUDIO DE GRAVEDAD Determinar la forma de la Tierra (Geodesia) Calcular la trayectoria balística de mísiles (Militar) Estimar la elasticidad de la Terra (Marees) Estandarizar parámetros físicos (Metrología) Controlar la dinámica de masas (Geodinámica) Determinar estructura del subsuelo (Prospección)

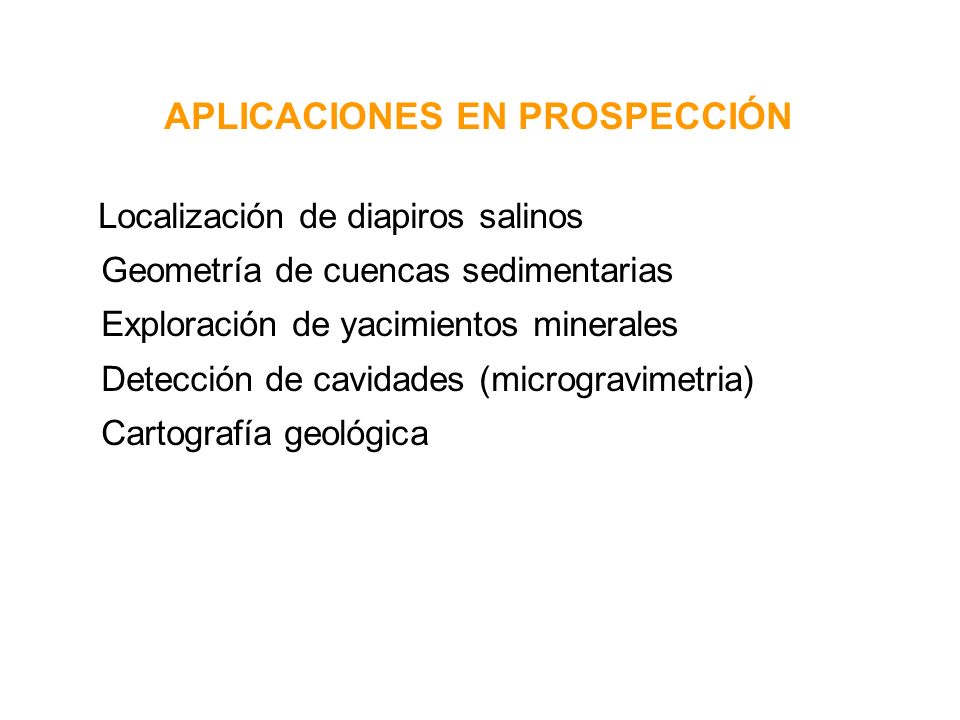

4 APLICACIONES EN PROSPECCIÓN Localización de diapiros salinos Geometría de cuencas sedimentarias Exploración de yacimientos minerales Detección de cavidades (microgravimetria) Cartografía geológica

5 UNIDADES GRAVIMÉTRICAS 1 cm/s 2 = 1 Gal 0,001 Gal = 1 miliGal 1 m/s 2 = 100 Gal 1 u.g. = 1  m/s 2 1 u.g. = 0,1 miliGal C.G.S. M.K.S.

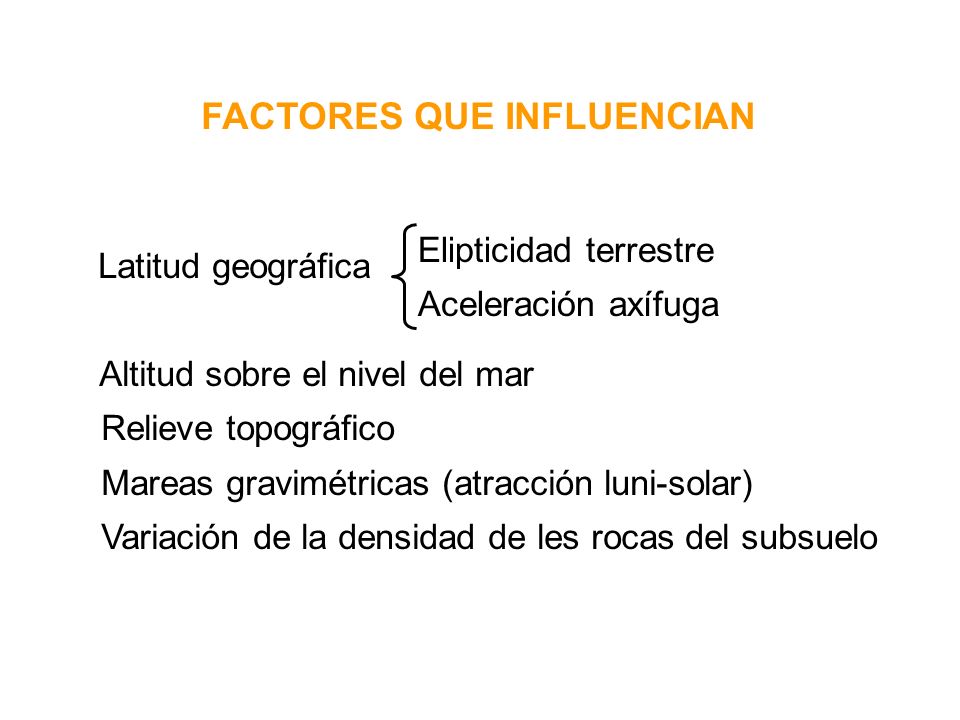

6 FACTORES QUE INFLUENCIAN Latitud geográfica Altitud sobre el nivel del mar Relieve topográfico Mareas gravimétricas (atracción luni-solar) Variación de la densidad de les rocas del subsuelo Elipticidad terrestre Aceleración axífuga

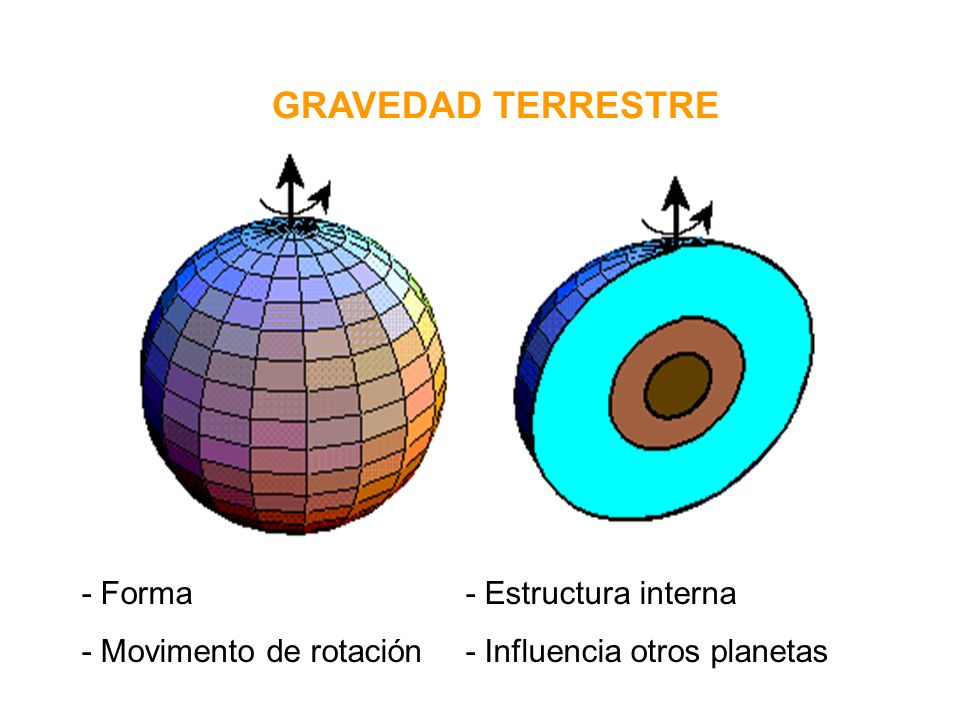

7 GRAVEDAD TERRESTRE - Forma- Estructura interna - Movimento de rotación- Influencia otros planetas

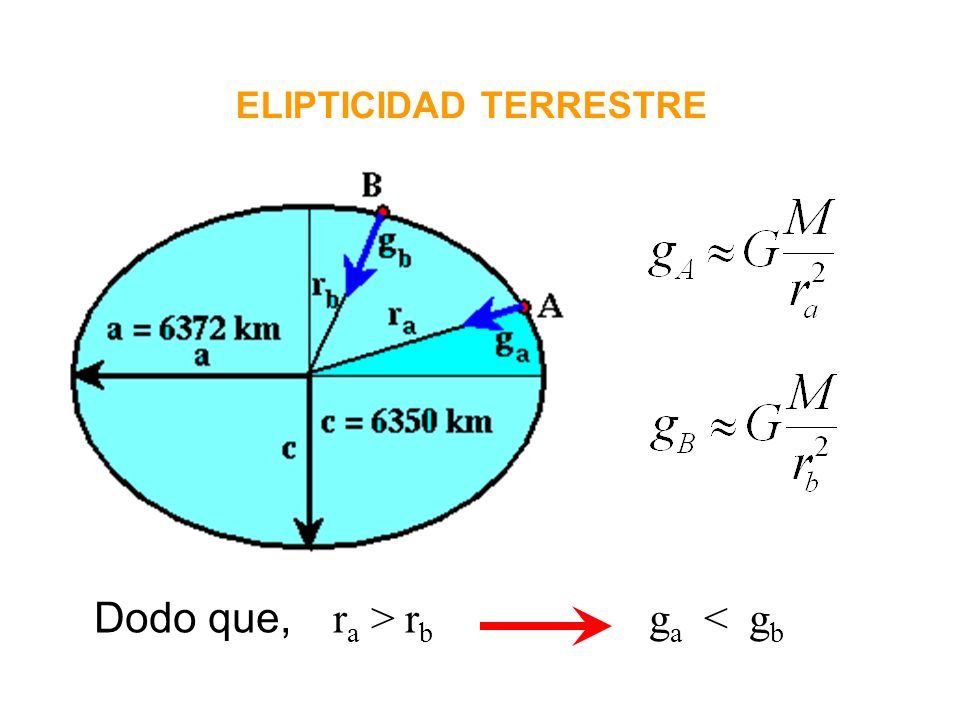

8 ELIPTICIDAD TERRESTRE Dodo que, r a > r b g a < g b

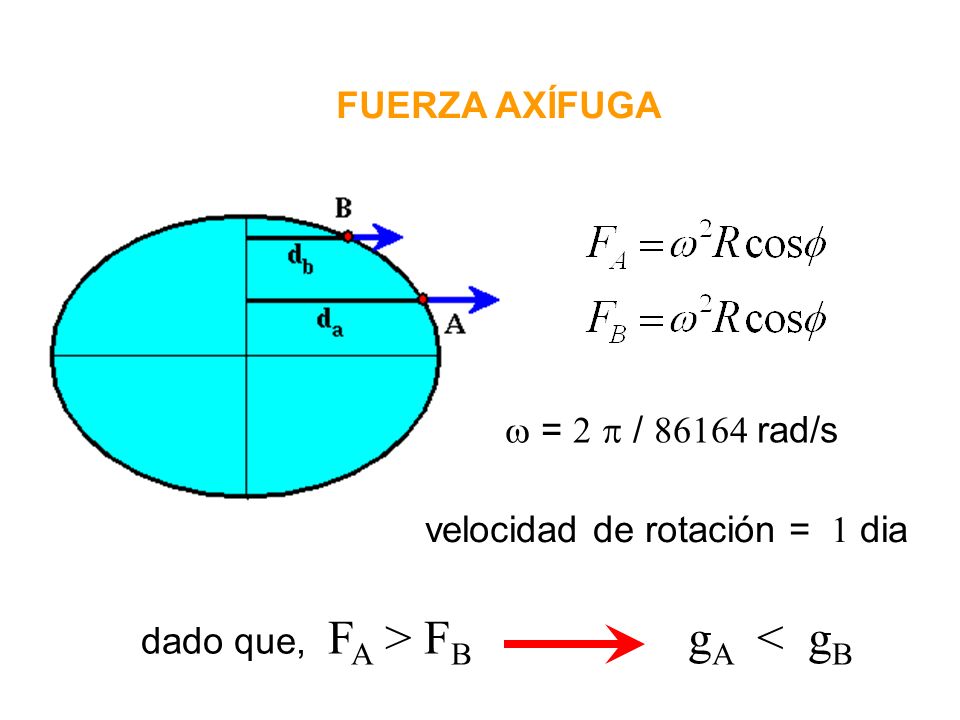

9 FUERZA AXÍFUGA dado que, F A > F B g A < g B velocidad de rotación = 1 dia  = 2  / 86164 rad/s

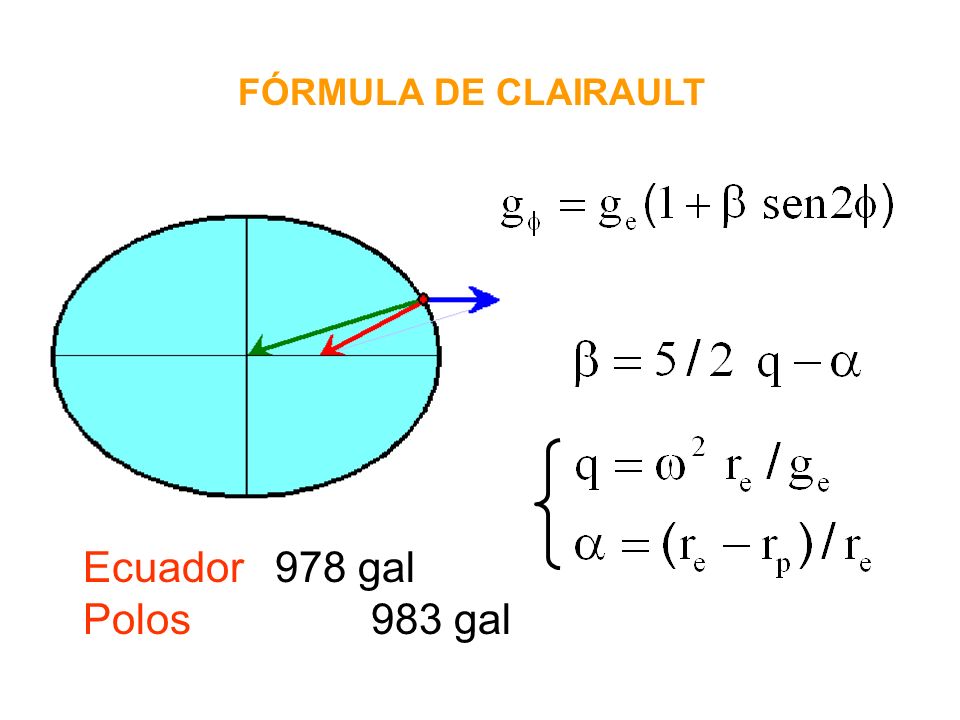

10 FÓRMULA DE CLAIRAULT Ecuador978 gal Polos983 gal

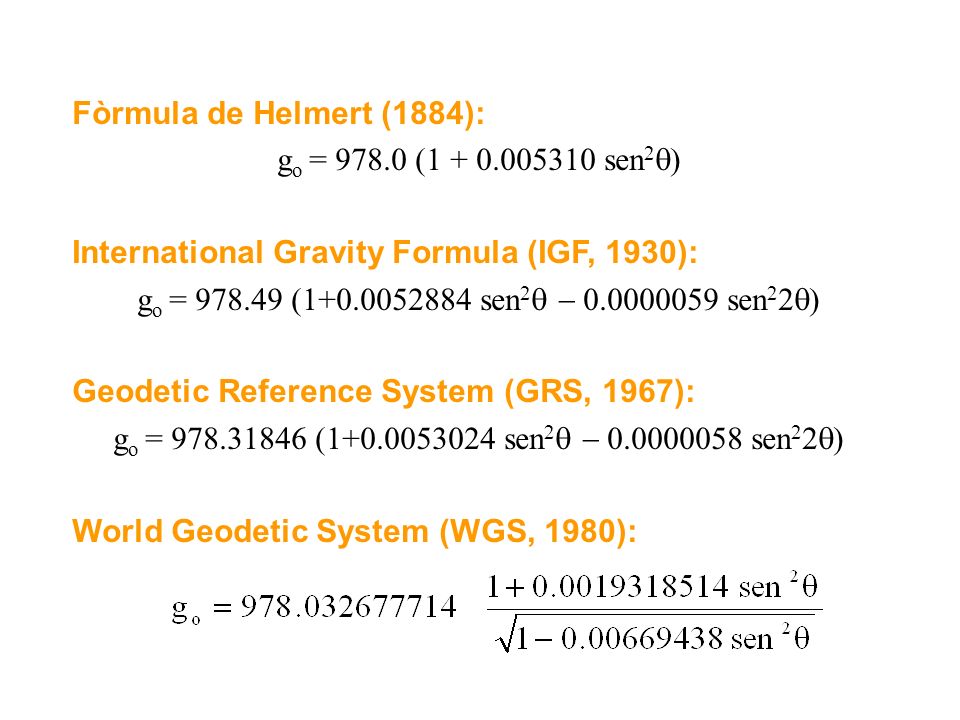

11 Fòrmula de Helmert (1884): g o = 978.0 (1 + 0.005310 sen 2  ) International Gravity Formula (IGF, 1930): g o = 978.49 (1+0.0052884 sen 2   0.0000059 sen 2 2  ) Geodetic Reference System (GRS, 1967): g o = 978.31846 (1+0.0053024 sen 2   0.0000058 sen 2 2  ) World Geodetic System (WGS, 1980):

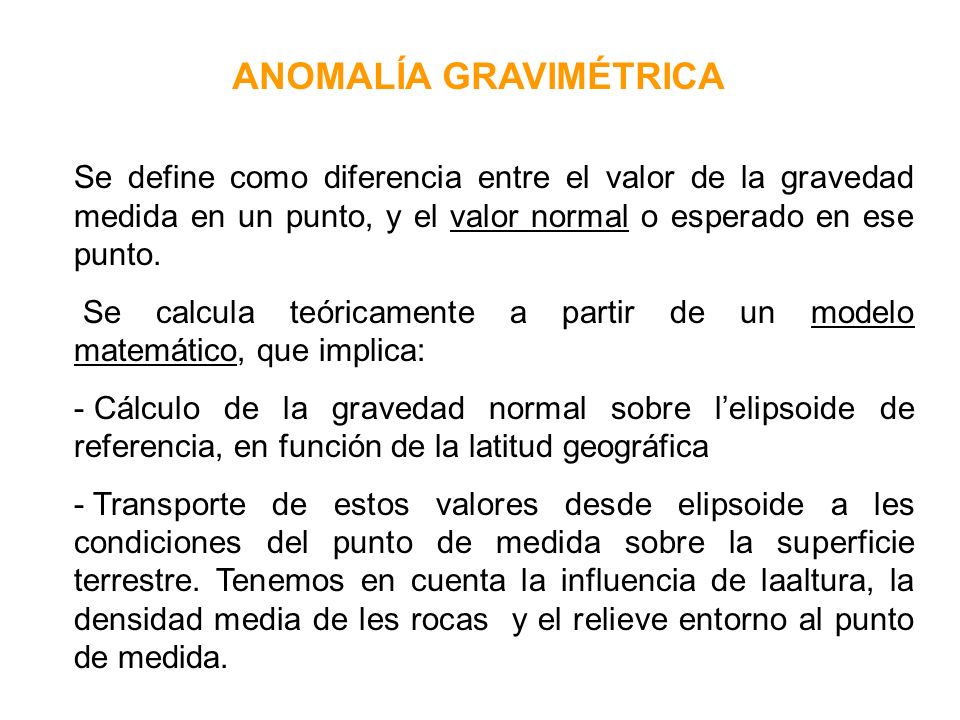

12 ANOMALÍA GRAVIMÉTRICA Se define como diferencia entre el valor de la gravedad medida en un punto, y el valor normal o esperado en ese punto. Se calcula teóricamente a partir de un modelo matemático, que implica: - Cálculo de la gravedad normal sobre l’elipsoide de referencia, en función de la latitud geográfica - Transporte de estos valores desde elipsoide a les condiciones del punto de medida sobre la superficie terrestre. Tenemos en cuenta la influencia de laaltura, la densidad media de les rocas y el relieve entorno al punto de medida.

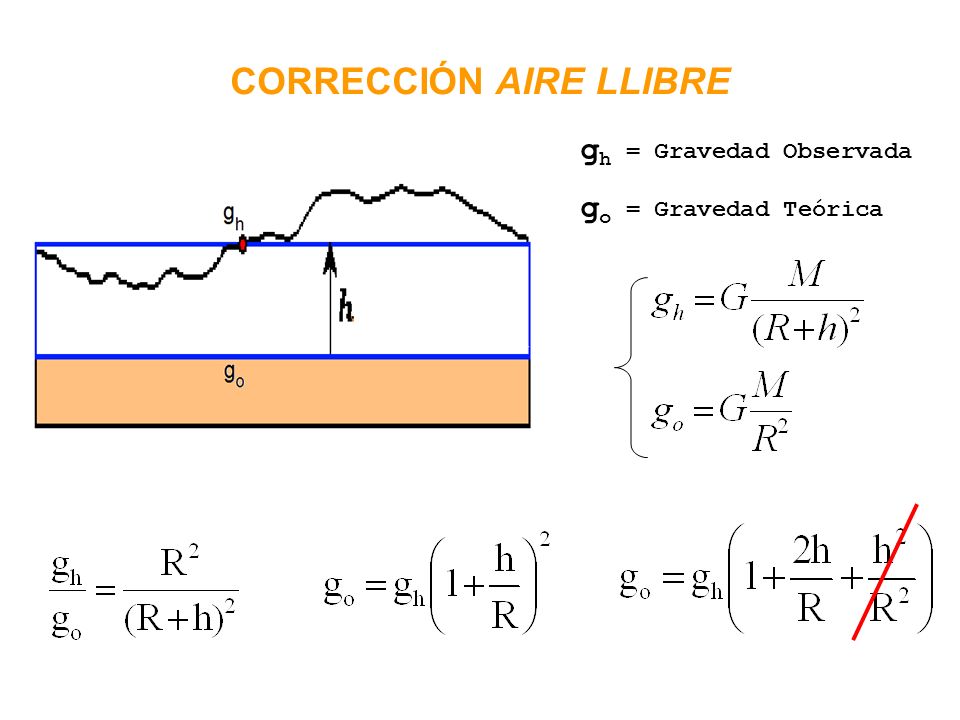

13 CORRECCIÓN AIRE LLIBRE g h = Gravedad Observada g o = Gravedad Teórica

14 POLOS ECUADOR

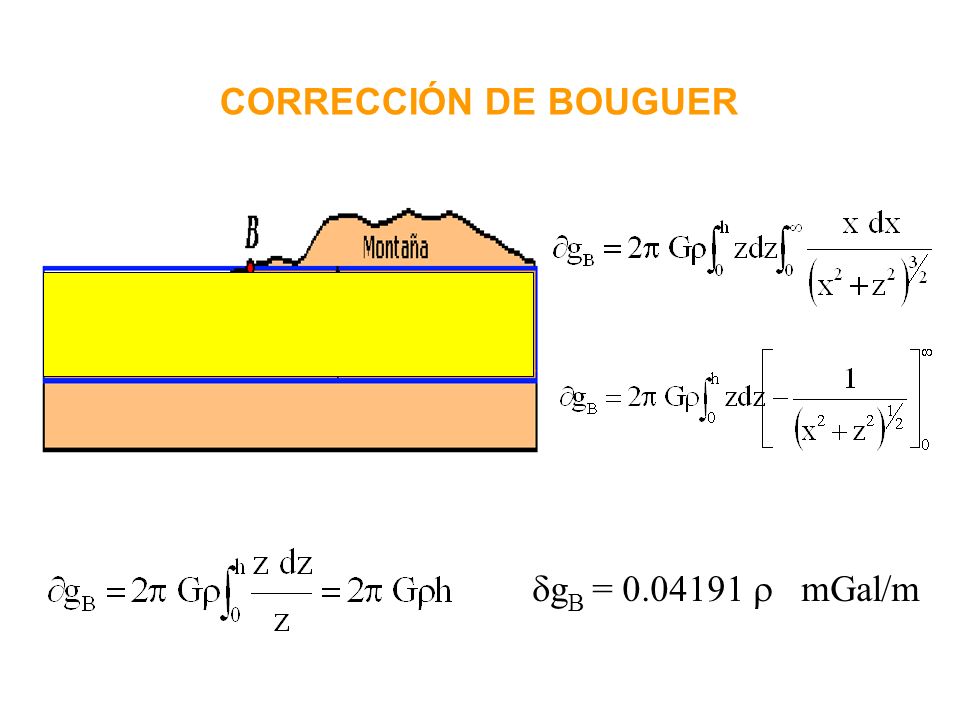

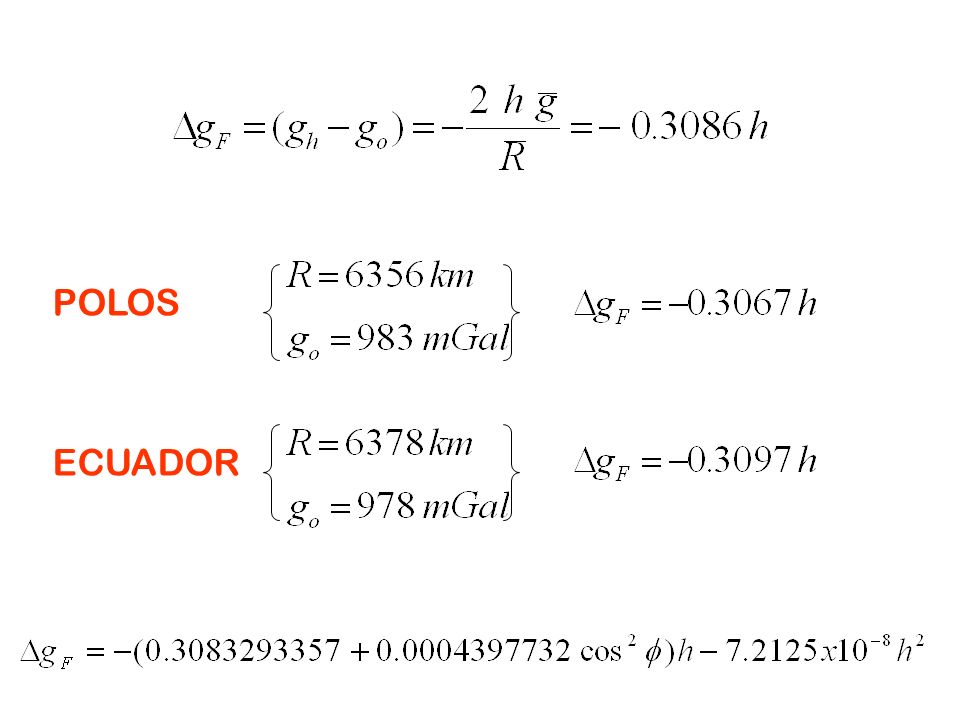

15 CORRECCIÓN DE BOUGUER  g B = 0.04191  mGal/m

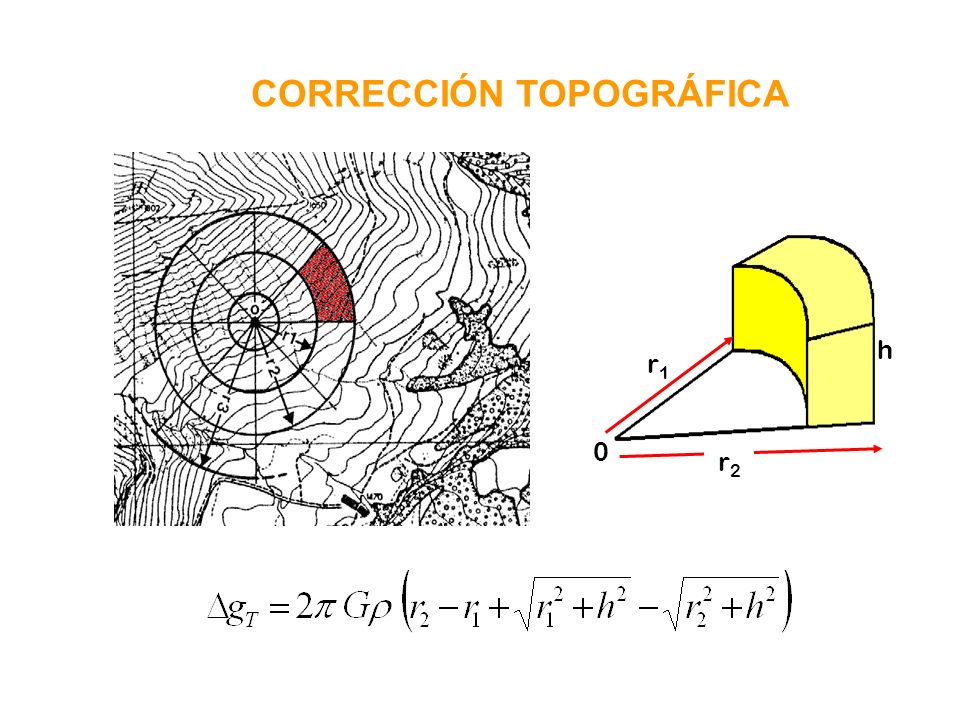

16 CORRECCIÓN TOPOGRÁFICA Siempre signo positivo:: - Montaña (exceso de masa sobre el punto de mesura - Valle (déficit de masa sota el punto de mesura)

17 CORRECCIÓN TOPOGRÁFICA 0 h r1r1 r2r2

18

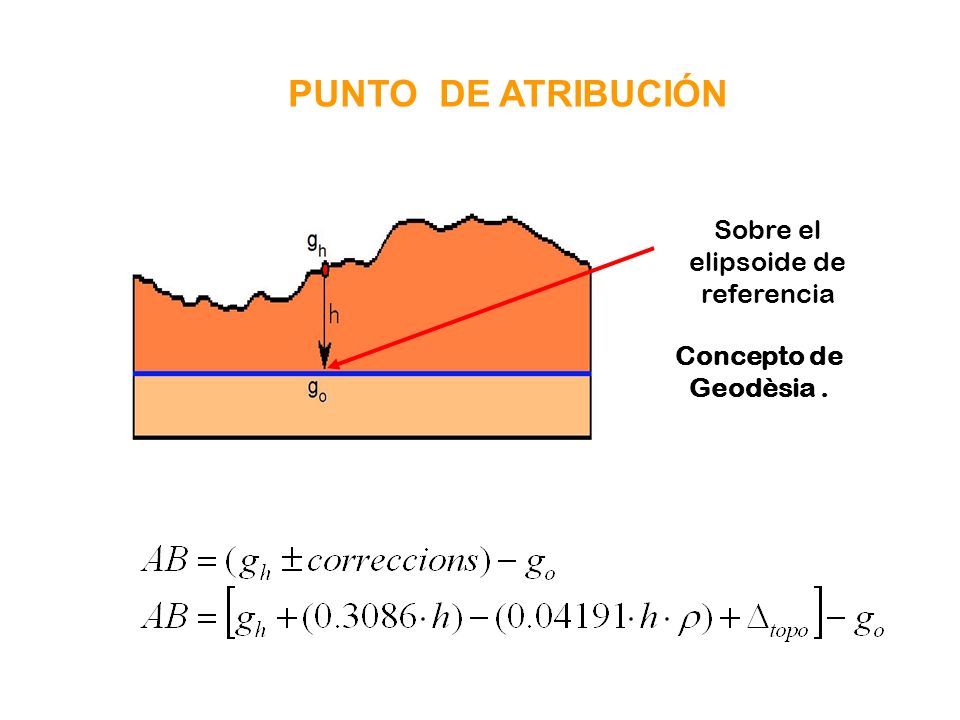

19 PUNTO DE ATRIBUCIÓN Sobre el elipsoide de referencia Concepto de Geodèsia.

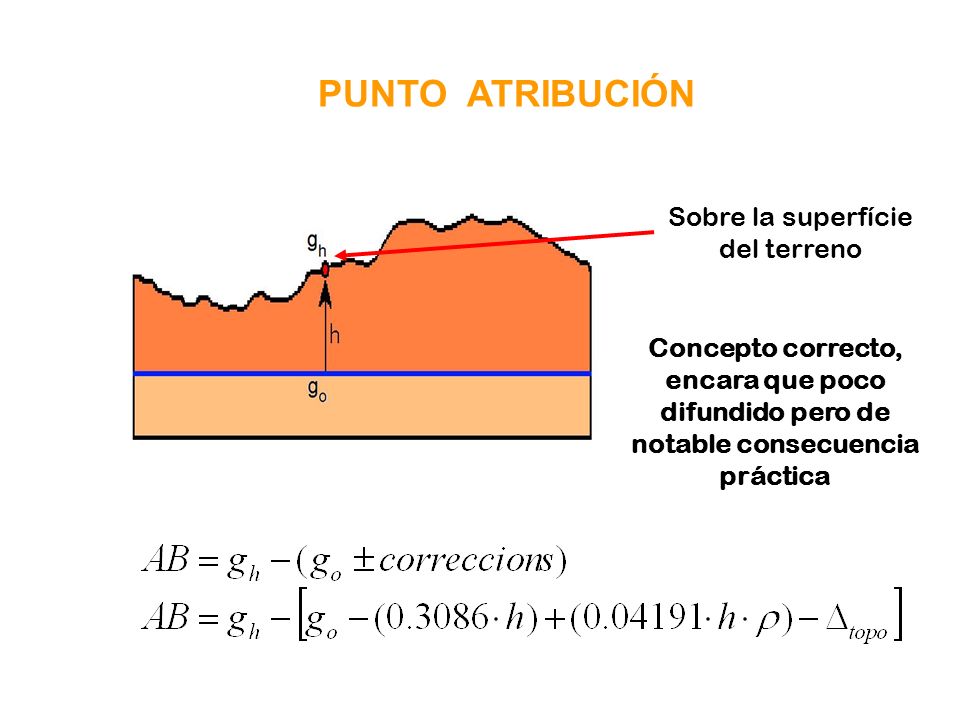

20 PUNTO ATRIBUCIÓN Sobre la superfície del terreno Concepto correcto, encara que poco difundido pero de notable consecuencia práctica

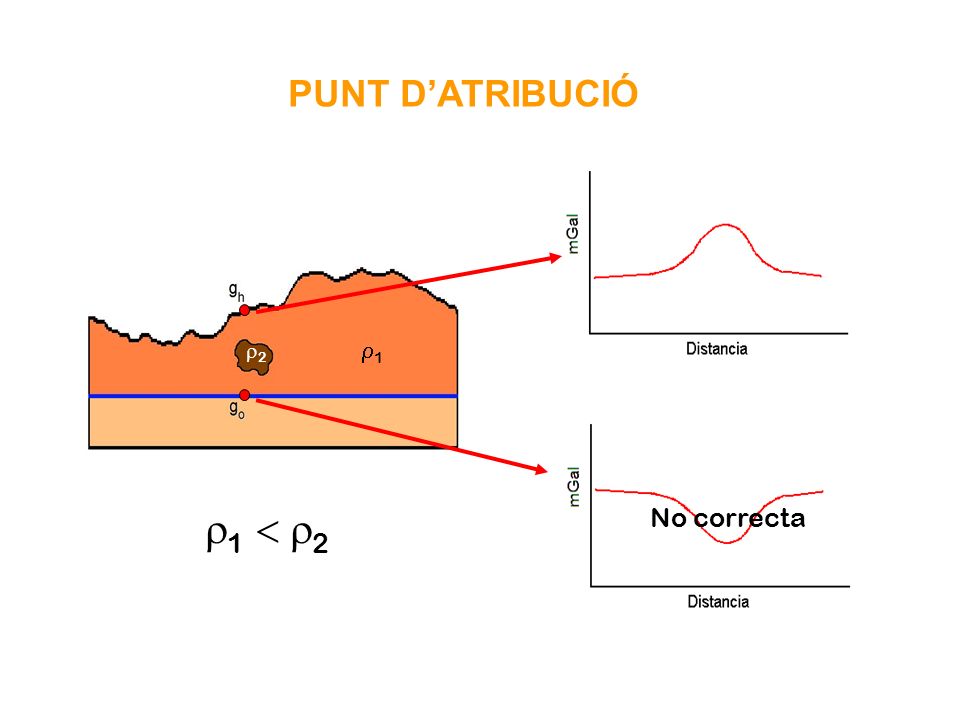

21 PUNT D’ATRIBUCIÓ 1  21  2 11 22 No correcta
