PROCESO PARA LA OBTENCIÓN DE LOS SERVICIOS DE ACUEDUCTO Y/O ALCANTARILLADO EN: URBANIZACIONES, CONDOMINIOS, CONSTRUCCIONES DE MÁS DE DOS PISOS Y PROYECTOS.

Presentación del tema: "PROCESO PARA LA OBTENCIÓN DE LOS SERVICIOS DE ACUEDUCTO Y/O ALCANTARILLADO EN: URBANIZACIONES, CONDOMINIOS, CONSTRUCCIONES DE MÁS DE DOS PISOS Y PROYECTOS."— Transcripción de la presentación:

1

2 PROCESO PARA LA OBTENCIÓN DE LOS SERVICIOS DE ACUEDUCTO Y/O ALCANTARILLADO EN: URBANIZACIONES, CONDOMINIOS, CONSTRUCCIONES DE MÁS DE DOS PISOS Y PROYECTOS ESPECIALES (COMERCIAL, INDUSTRIAL E INSTITUCIONAL)

3 PROCESO PARA LA OBTENCIÓN DE LOS SERVICIOS DE ACUEDUCTO Y/O ALCANTARILLADO Domiciliares de Alcantarillado Instalación de provisional Calibración de medidores Conexión al servicio SINET Fin

4 Consulta de Factibilidad, Viabilidad y Disponibilidad Inmediata Factibilidad: Condiciones Técnicas, Jurídicas y Económicas para la prestación de los servicios, en procesos de Urbanización que se adelanten mediante Plan Parcial. Viabilidad: Condiciones técnicas para conexión y suministro de los servicios, en áreas o predios urbanizables no urbanizados. Disponibilidad Inmediata: Condiciones técnicas para conexión y suministro de los servicios, en áreas o predios urbanizados. Requisitos: Diligenciar Formato de Consulta de Factibilidad, Viabilidad y Disponibilidad de Servicios. Radicarlo en la Ventanilla Única de EMCALI en el CAMFormato de Consulta de Factibilidad, Viabilidad y Disponibilidad de Servicios. Adjuntar para consulta de Disponibilidad Plano de localización del predio y para consulta de Viabilidad y Factibilidad Esquema Básico aprobado por el Departamento Administrativo de Planeación Municipal. El Plano debe estar en el Sistema de coordenadas Magna Sirgas. Dependiendo de la ubicación del predio, se puede requerir que el plano contenga curvas de nivel (Sistema Magna Sirgas). Vigencia: Factibilidad de Servicios: 5 años Viabilidad y Disponibilidad de Servicios: 2 años Tiempo de elaboración: Plazo máximo 45 días calendario Nota: Este documento no tiene costo.

5 Presentación de Diseños de Redes Externas Requisitos: Formato REV-1 completamente diligenciadoFormato REV-1 Esquema Vial y Urbanístico aprobado por Planeación Municipal – Vigente Anexar todos los documentos indicados en la Factibilidad y/o Viabilidad. Memoria Descriptiva (Introducción, Objetivos, Localización, Alcance, entre otros.) Memoria de Cálculo Hidráulica. Memorias Estructural, Mecánica, Eléctrica, cuando aplique. Estudio de Suelos acorde con la Norma NDC-SE-GE-001 “Requisitos para la elaboración y presentación de estudios geotécnicos”.NDC-SE-GE-001 Levantamiento Topográfico acorde con la Norma NDI-SE-AA-015 “Directrices para la ejecución de levantamientos topográficos”.NDI-SE-AA-015 Planos de las redes de Acueducto y/o Alcantarillado de acuerdo a las Normas de EMCALI (Planta, perfiles, detalles de construcción) Fotocopia de la Tarjeta Profesional del Ingeniero Consultor. Dirección: Calle 13 No. 18A-10 Piso 3 - Teléfono 899 62 32

6 Presentación de Diseño de Redes Internas Requisitos: Diligenciar Formato REV-2 completamente diligenciadoFormato REV-2 Anexar todos los documentos indicados en la Viabilidad y/o Disponibilidad. Planos del proyecto (hidráulicos y sanitarios) firmados por el Ingeniero Diseñador. Cumplimiento de las condiciones indicadas en la Viabilidad y/o Disponibilidad. Memoria de Cálculo firmada por el Ingeniero Diseñador. Copia Tarjeta Profesional del Ingeniero Diseñador. Investigación Topográfica de Alcantarillado acorde con la Norma NDI-SE-AA- 015 “Directrices para la ejecución de levantamientos topográficos”.NDI-SE-AA- 015 Dirección: Calle 13 No.18A-10 Piso 3-Teléfono 899 62 51

7 Revisión y Aprobación de Diseños de Redes Externas y Redes Internas Primera revisi ó n por parte de EMCALI : 15 d í as h á biles Tiempo total estimado para aprobaci ó n: 2 meses (Depende de la interacci ó n entre Dise ñ ador – Revisor) Pagar los Derechos de Revisi ó n. Constituir P ó liza de Calidad de los Dise ñ os. (Solo para Redes Externas) Presentaci ó n de Planos finales para aprobaci ó n (firma y sello). Costo de Revisi ó n Redes Externas de acuerdo a la Resoluci ó n: (Cargo fijo + $/Ml) Costo de Revisi ó n Redes Internas de acuerdo a Resoluci ó n: (Cargo Fijo + $/Mt 2 ) Vigencia de Aprobaci ó n: 2 a ñ os

8 Supervisión Requisitos: Carta de solicitud de asignación de Supervisor Diligenciar Formato de solicitud de SupervisiónFormato de solicitud de Supervisión Adjuntar 3 copias selladas de los planos del diseño aprobado, con su respectiva carpeta y porta-planos. Costo de Supervisión de acuerdo a Resolución: ($/Ml) Dirección: Calle 13 No. 18A-10 Piso 2 - Teléfono 899 62 33

9 Empate a la Red y Recibo Final de Obra Requisitos: Pago de los derechos de Supervisión. Ejecución completa de las obras de acuerdo a los planos aprobados, Normas y Especificaciones Técnicas de construcción. Ejecución Prueba(s) hidrostática(s) de la Red Acueducto. Inspección de las redes de alcantarillado con cámara de video. Constitución de la Póliza de Estabilidad por cinco (5) años a favor de EMCALI. (Se exceptúa el recibo de acometidas domiciliares de alcantarillado). Entrega de planos As Built (original y en medio magnético) – acorde con la Norma NCO-SE-AA-003.NCO-SE-AA-003 Una vez cumplidos los anteriores requisitos se procederá a la elaboración y firma del Acta de Recibo Final de Obra. Se otorgaran ventas parciales a unidades construidas cuando la infraestructura de acueducto y alcantarillado se encuentre construida y en funcionamiento normal, para lo cual se exige además el pago de los Derechos de Interventoría. La Venta de la totalidad de los medidores se efectuará una vez estén cumplidos todos los requisitos establecidos. Diligenciar con el Supervisor, el Formato 143P16F003 Acta de Recibo de obras particulares143P16F003

10 Domiciliares de Alcantarillado Toda conexión domiciliar de Alcantarillado, requiere supervisión de EMCALI EICE ESP: Supervisión por parte del Departamento de Interventoría: Cuando el proyecto requiere extensión de redes externas, independientemente del diámetro de la acometida de alcantarillado. Cuando el proyecto no requiere extensión de redes externas y la entrega domiciliar de alcantarillado es diámetro  ≥ 8” Supervisión por parte del Departamento de Recolección Cuando las entregas domiciliares de alcantarillado son de diámetro  = 6”

11 Instalaci ó n provisional para obras en construcci ó n (Vigencia 1 A ñ o) 1.Viabilidad Operativa – Departamento de Atención Operativa – DAO 2.Procedimiento Comercial – Centro de Atención Personalizada o en un CALI. Requisitos: Carta de solicitud del servicio, debe incluir referencia personal y comercial Fotocopia Cédula de ciudadanía del propietario ampliada al 150%. Certificado de tradición del Inmueble actualizado Licencia de construcción. Plano de Localización a mano alzada Dirección del lote o predio Fotocopia del recibo de servicios del vecino más cercano Dirección adicional para envío de correspondencia y teléfono de contacto. DAO - Transversal 25 No. 27 A -40 – Centro Operativo Navarro. Teléfono 8 99 63 64

12 Venta del Servicio Para el pago del servicio; el cliente debe dirigirse al Departamento de Atención al Cliente ubicado en el CAM primer piso, con los siguientes documentos: Acta de recibo final de obra y oficio de aprobación de la conexión (Interventoría) Documento de aprobación de diseño de Redes Internas acueducto y alcantarillado. Liquidación de instalación de acometidas y/o medidores (Departamento de atención operativa centro Navarro - Transversal 25 No. 27A-40 Teléfono 899 63 64 - 8996353 Certificado de Tradición del Inmueble vigente Certificado de Nomenclatura Certificado de la Cámara de Comercio, si el propietario es persona jurídica. Fotocopia de la Cédula de Ciudadanía o NIT de quien figure en el Certificado de Tradición.

13 Calibraci ó n de Medidores Los medidores se entregan en el Laboratorio de Medidores de Acueducto ISO/IS 17025 acreditado por la ONAC, ubicado en la Calle 13 No. 18A-10. Requisitos: Oficio de aprobación del proyecto de Redes Internas ó documento de Autorización de Conexión a redes externas. Original y copia del pago de obligaciones de conexión Original y copia de la factura de compra de los medidores (indicando números de serie). Medidores con características metrológicas acorde a la aprobación del Diseño de Redes Internas. Tiempo: 8 días hábiles.

14 Conexión del Servicio Una vez cancelado el valor de la venta del servicio y calibrados los medidores; el cliente deberá acondicionar el terreno e informar al Departamento de Atención Operativa (Transversal 25 No. 27A-40 Teléfono 899 63 64) para la instalación de la acometida domiciliar y conexión del servicio por parte de EMCALI E.I.C.E E.S.P a cada uno de los predios.

15 FORMATO DE CONSULTA PARA LA PRESTACION DE LOS SERVICIOS POR PARTE DE EMCALI

16 FORMATO REV-1

17 FORMATO REV-2

18 FORMATO SOLICITUD DE SUPERVISIÓN

19 ACTA DE RECIBO DE OBRAS PARTICULARES

20

21

22

23 Como consultar el SINET 1. Ingresar a la página principal de EMCALI EICE ESP www.emcali.com.co 2. Acceder a la opción de “Acueducto y Alcantarillado”

24 3. Seleccionar el logo de SINET

25 4. Ubicarse en la parte inferior de la página de SINET

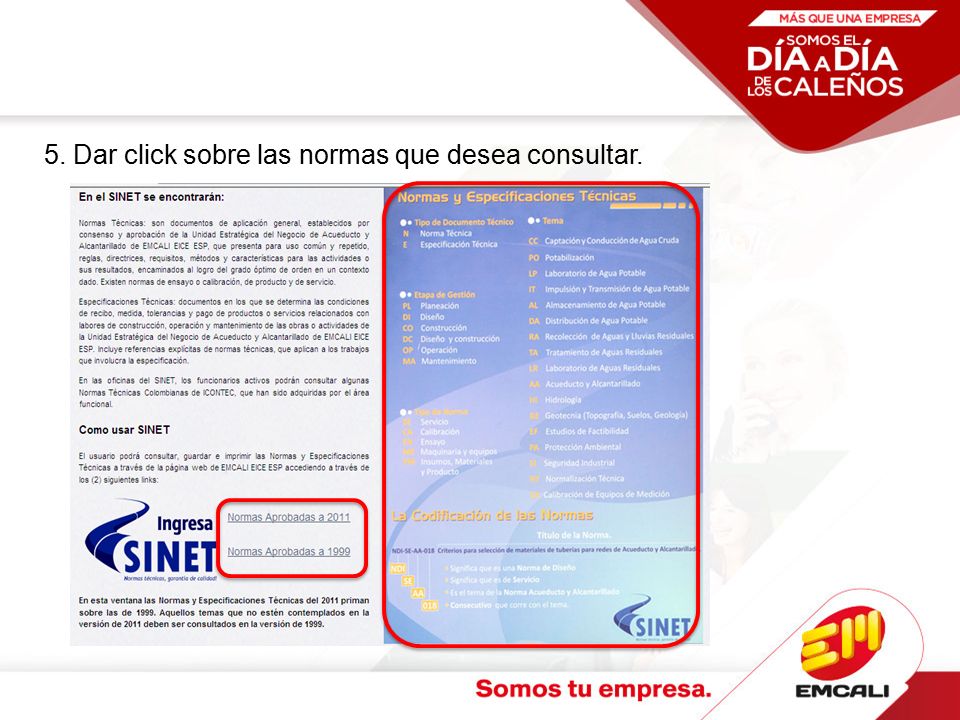

26 5. Dar click sobre las normas que desea consultar.

27 NORMAS TECNICAS 1999 Son 4 documentos: -Diseño de AC -Construcción AC -Diseño de ALC -Construcción ALC

28 NORMAS APROBADAS 2011 6. Se recomienda consultar el Archivo No. 1 ya que en éste se encuentra todas las normas y especificaciones aprobadas a partir del 2011 con su respectiva versión.

29 GRACIAS
