ANÁLISIS Y DISEÑO DE SISTEMAS Diagramas de Casos de uso Ing. Linda K. Masias M.

Presentación del tema: "ANÁLISIS Y DISEÑO DE SISTEMAS Diagramas de Casos de uso Ing. Linda K. Masias M."— Transcripción de la presentación:

1 ANÁLISIS Y DISEÑO DE SISTEMAS Diagramas de Casos de uso Ing. Linda K. Masias M.

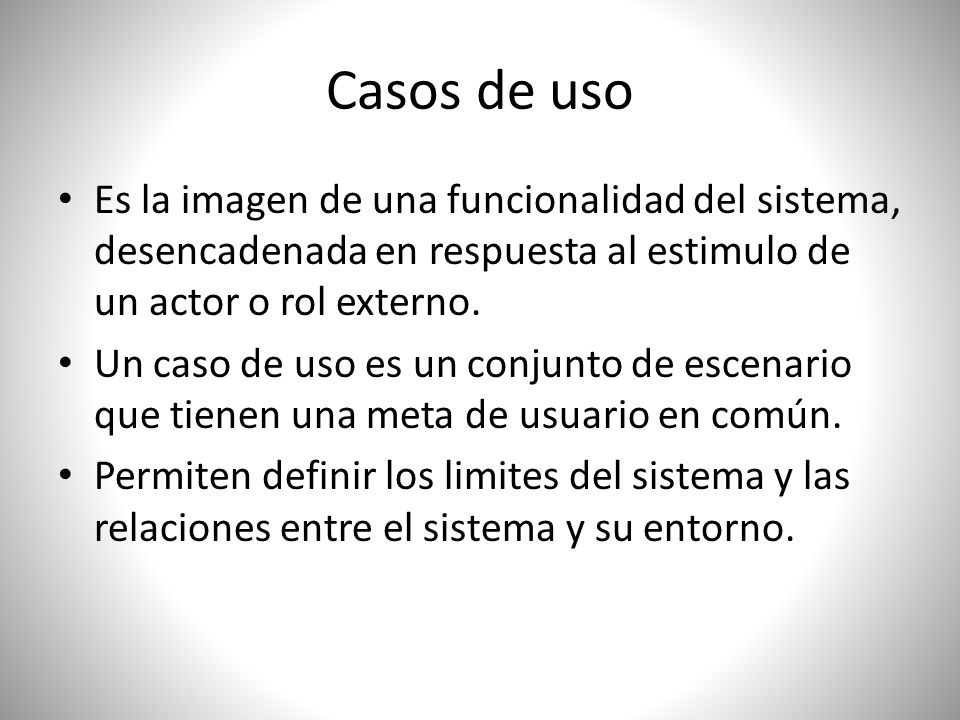

2 Casos de uso Es la imagen de una funcionalidad del sistema, desencadenada en respuesta al estimulo de un actor o rol externo. Un caso de uso es un conjunto de escenario que tienen una meta de usuario en común. Permiten definir los limites del sistema y las relaciones entre el sistema y su entorno.

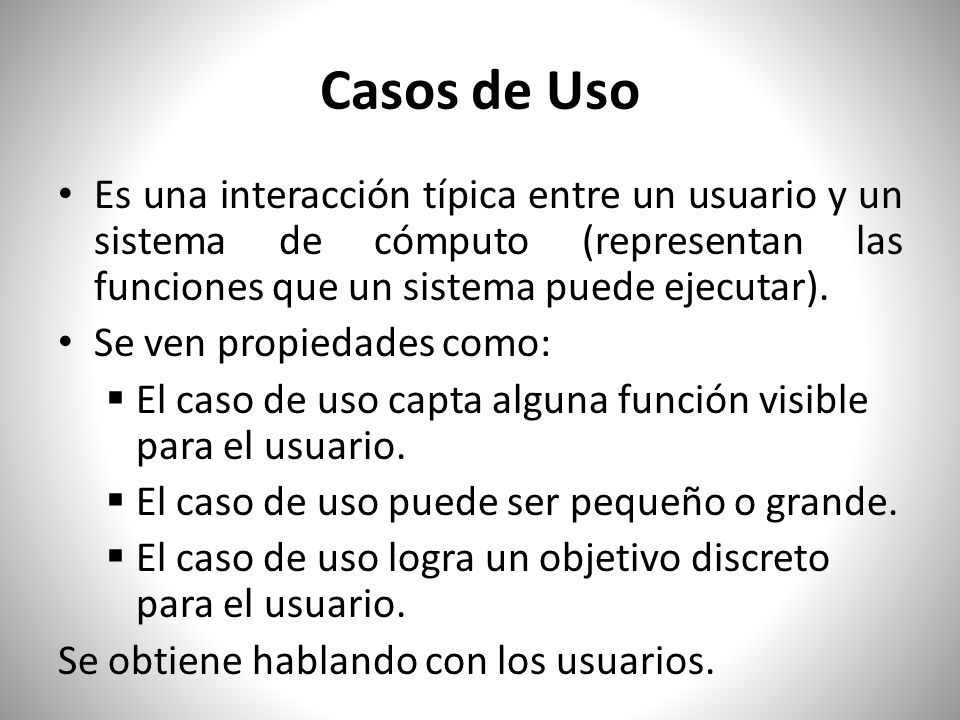

3 Casos de Uso Es una interacción típica entre un usuario y un sistema de cómputo (representan las funciones que un sistema puede ejecutar). Se ven propiedades como:  El caso de uso capta alguna función visible para el usuario.  El caso de uso puede ser pequeño o grande.  El caso de uso logra un objetivo discreto para el usuario. Se obtiene hablando con los usuarios.

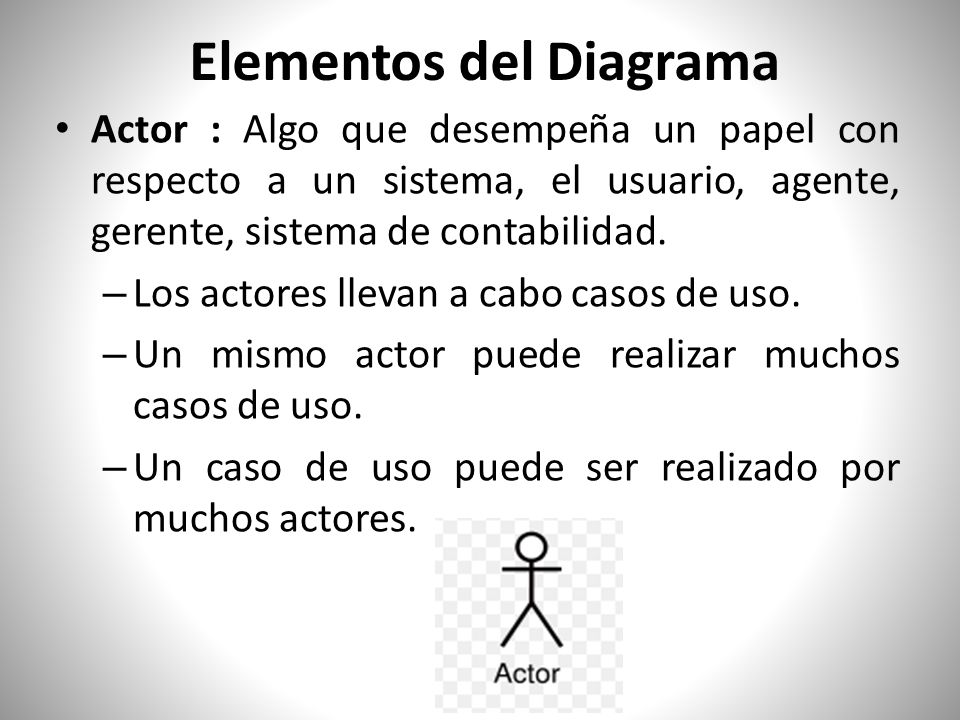

4 Elementos del Diagrama Actor : Algo que desempeña un papel con respecto a un sistema, el usuario, agente, gerente, sistema de contabilidad. – Los actores llevan a cabo casos de uso. – Un mismo actor puede realizar muchos casos de uso. – Un caso de uso puede ser realizado por muchos actores.

5 Elementos del Diagrama Caso de Uso : Es una tarea que debe poder llevarse a cabo con el apoyo del sistema que se está desarrollando. Se representan mediante un óvulo. Cada caso de uso debe detallarse, habitualmente mediante una descripción textual.

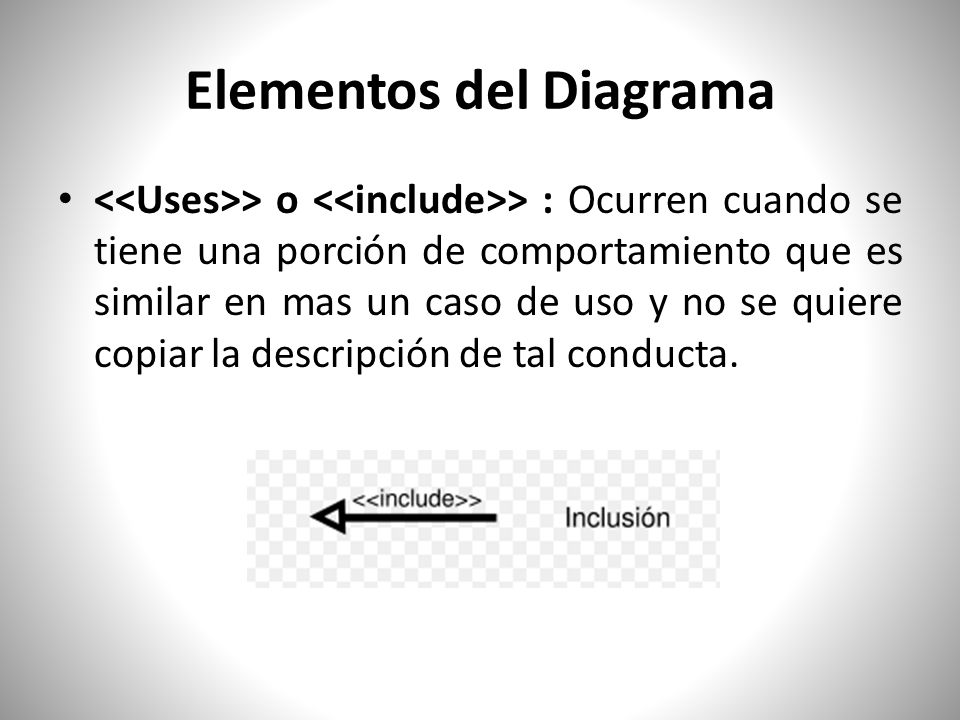

6 Elementos del Diagrama > o > : Ocurren cuando se tiene una porción de comportamiento que es similar en mas un caso de uso y no se quiere copiar la descripción de tal conducta.

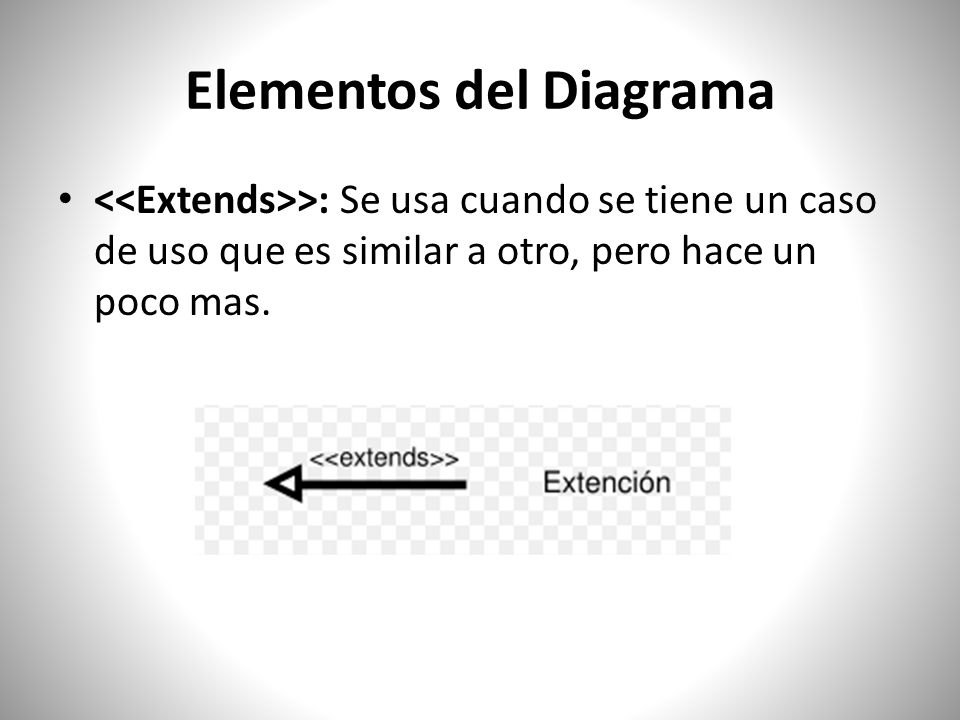

7 Elementos del Diagrama >: Se usa cuando se tiene un caso de uso que es similar a otro, pero hace un poco mas.

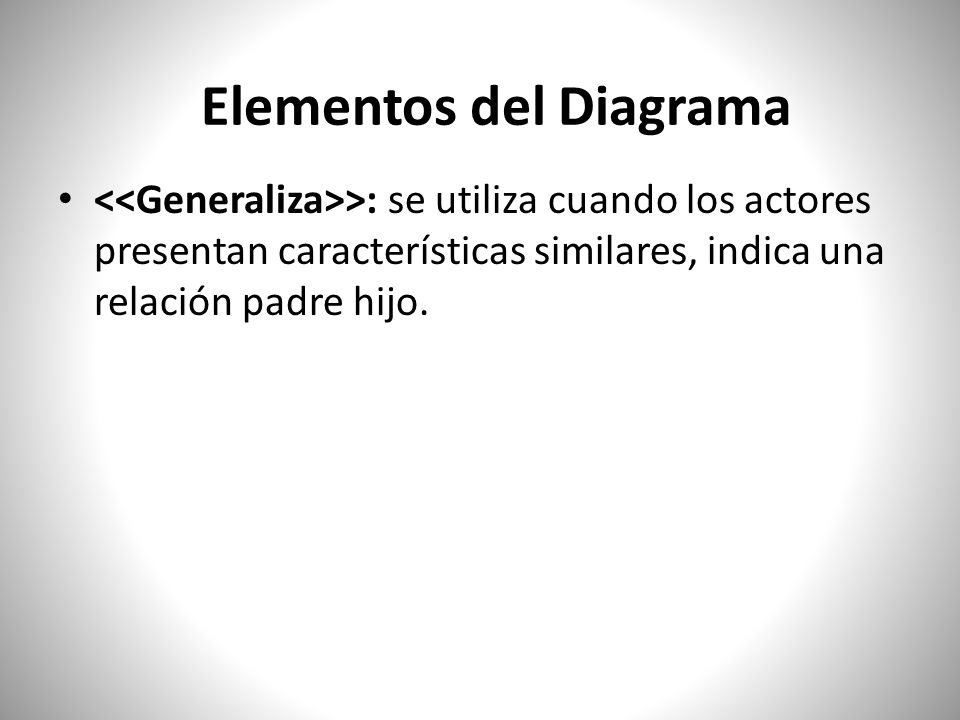

8 >: se utiliza cuando los actores presentan características similares, indica una relación padre hijo. Elementos del Diagrama

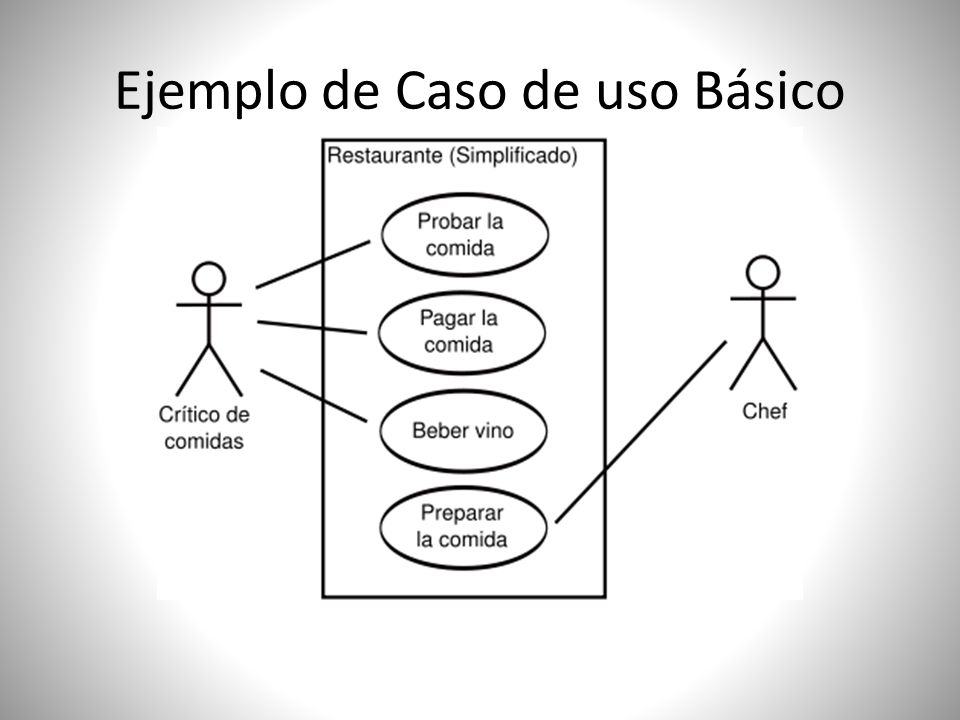

9 Ejemplo de Caso de uso Básico

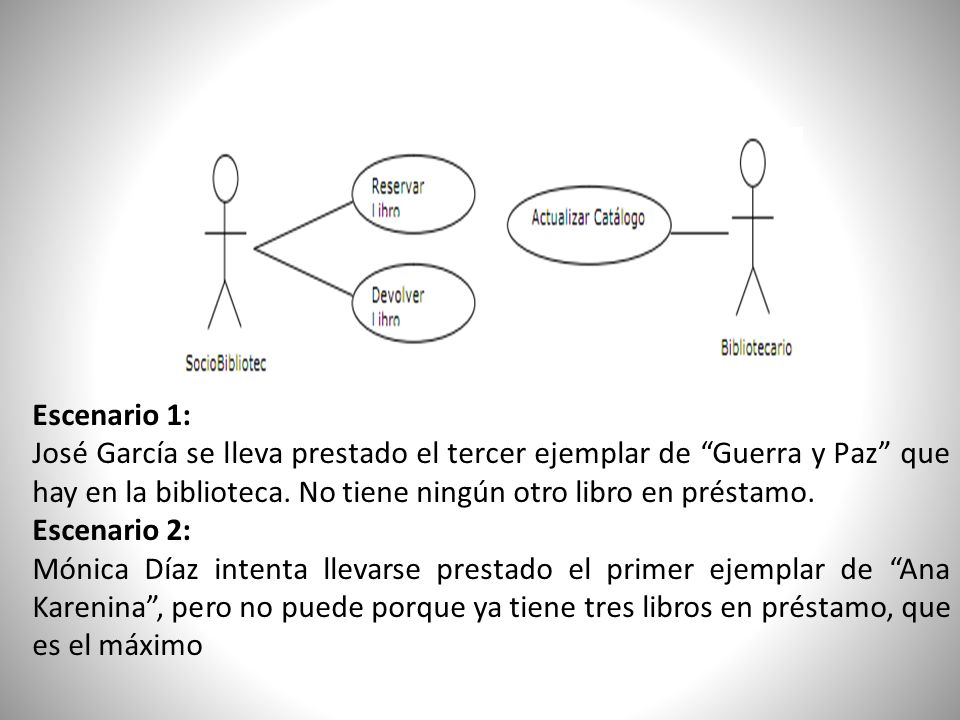

10 Escenario 1: José García se lleva prestado el tercer ejemplar de “Guerra y Paz” que hay en la biblioteca. No tiene ningún otro libro en préstamo. Escenario 2: Mónica Díaz intenta llevarse prestado el primer ejemplar de “Ana Karenina”, pero no puede porque ya tiene tres libros en préstamo, que es el máximo

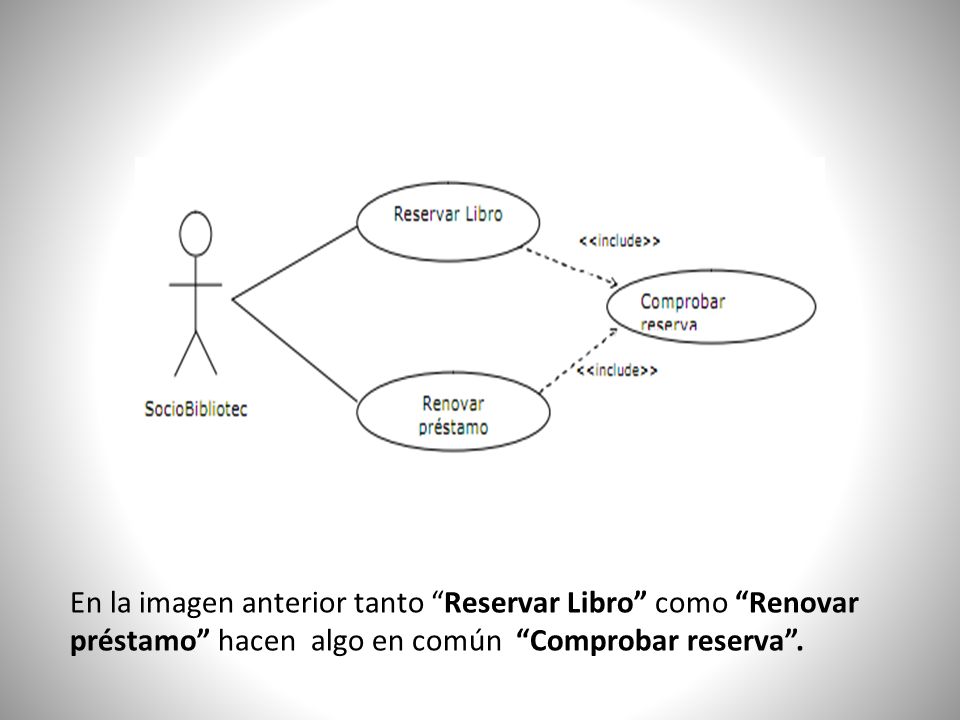

11 En la imagen anterior tanto “Reservar Libro” como “Renovar préstamo” hacen algo en común “Comprobar reserva”.

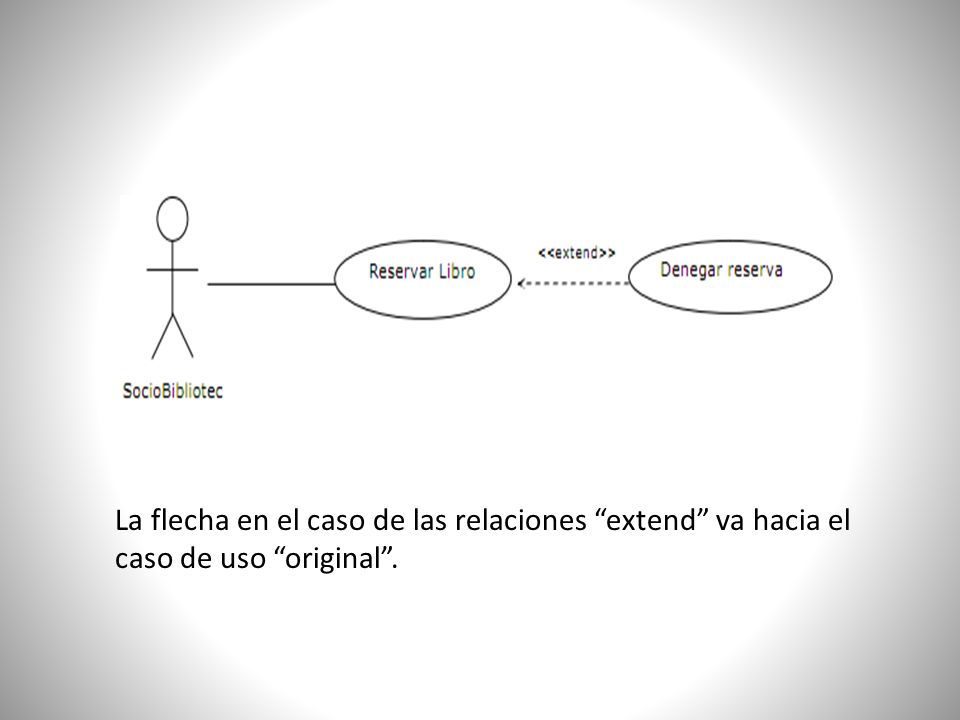

12 La flecha en el caso de las relaciones “extend” va hacia el caso de uso “original”.

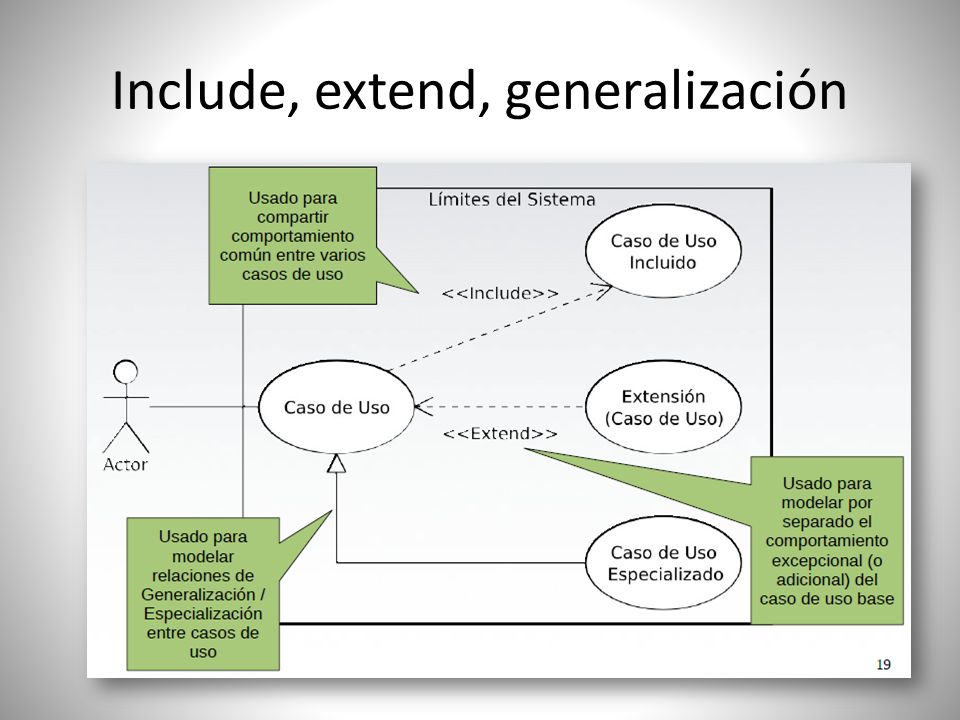

13 Include, extend, generalización

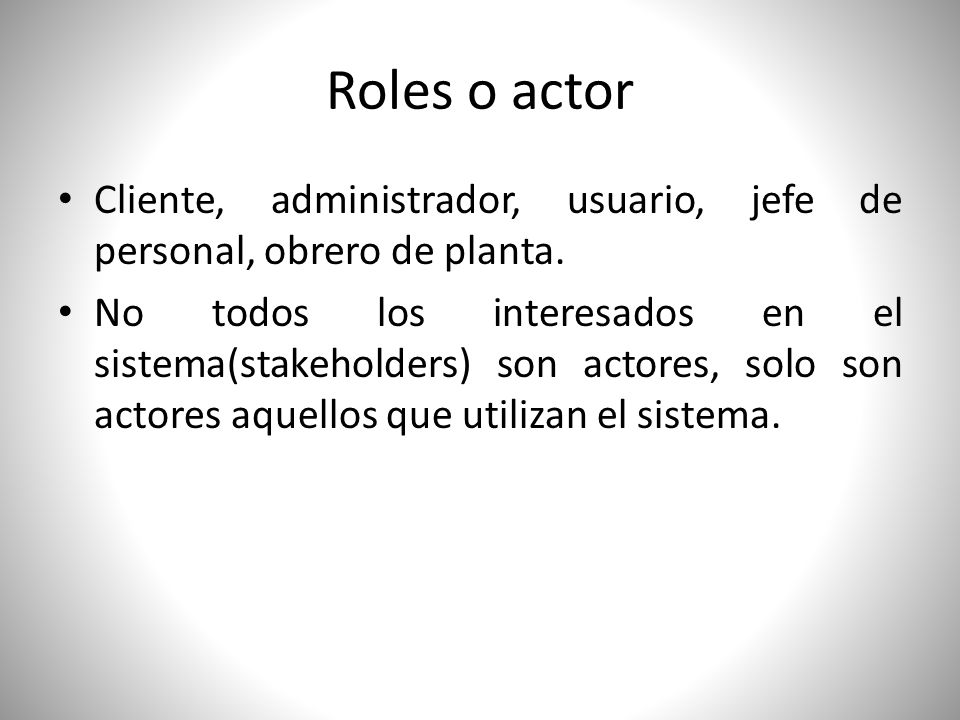

14 Roles o actor Cliente, administrador, usuario, jefe de personal, obrero de planta. No todos los interesados en el sistema(stakeholders) son actores, solo son actores aquellos que utilizan el sistema.

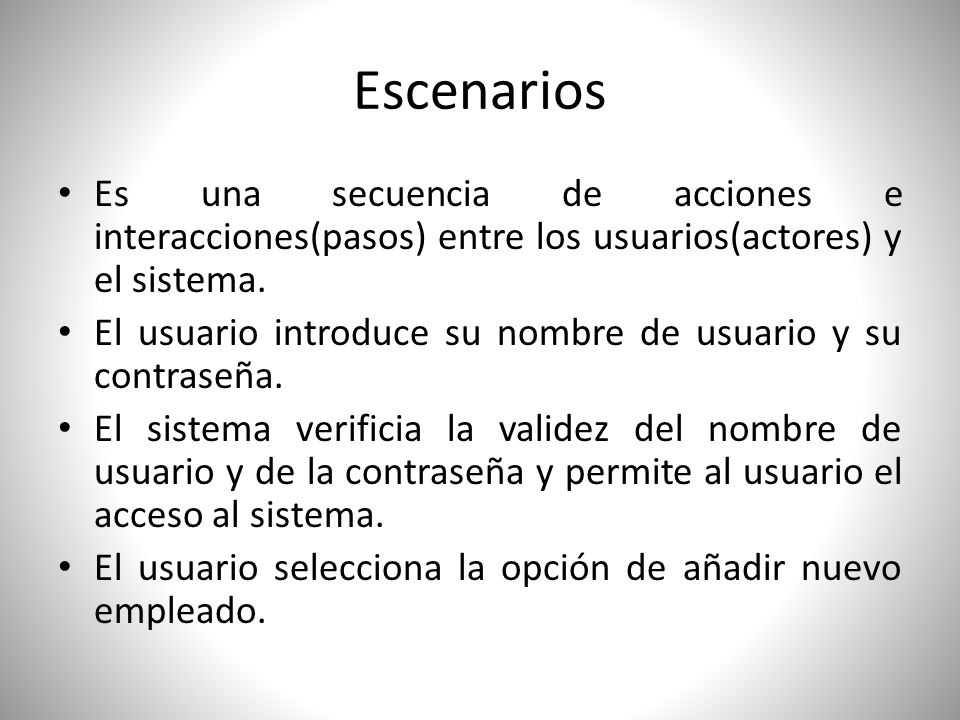

15 Escenarios Es una secuencia de acciones e interacciones(pasos) entre los usuarios(actores) y el sistema. El usuario introduce su nombre de usuario y su contraseña. El sistema verificia la validez del nombre de usuario y de la contraseña y permite al usuario el acceso al sistema. El usuario selecciona la opción de añadir nuevo empleado.

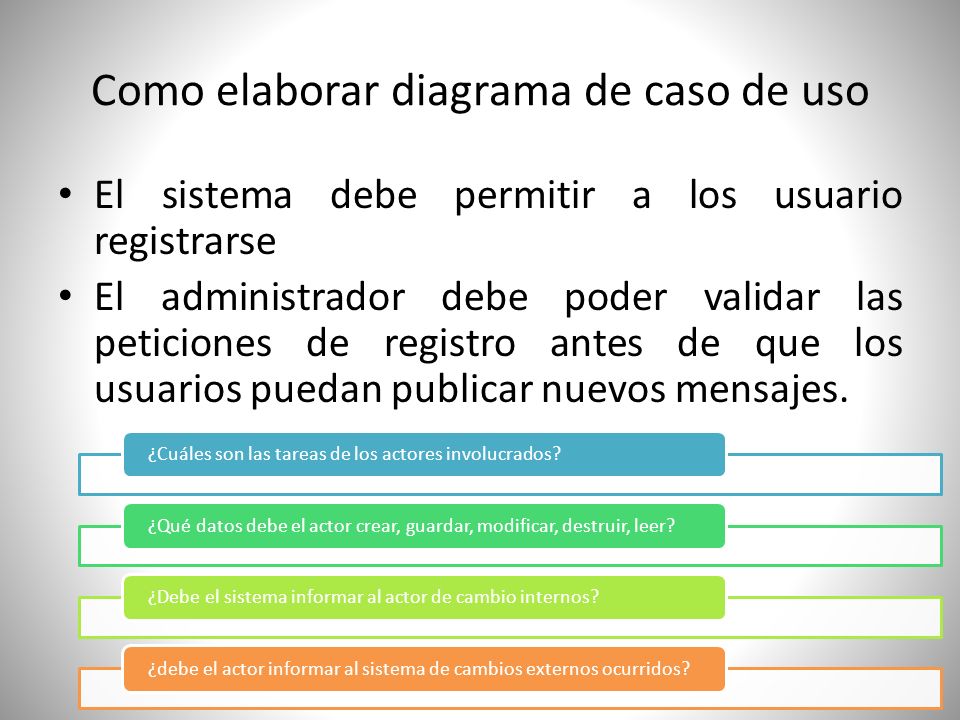

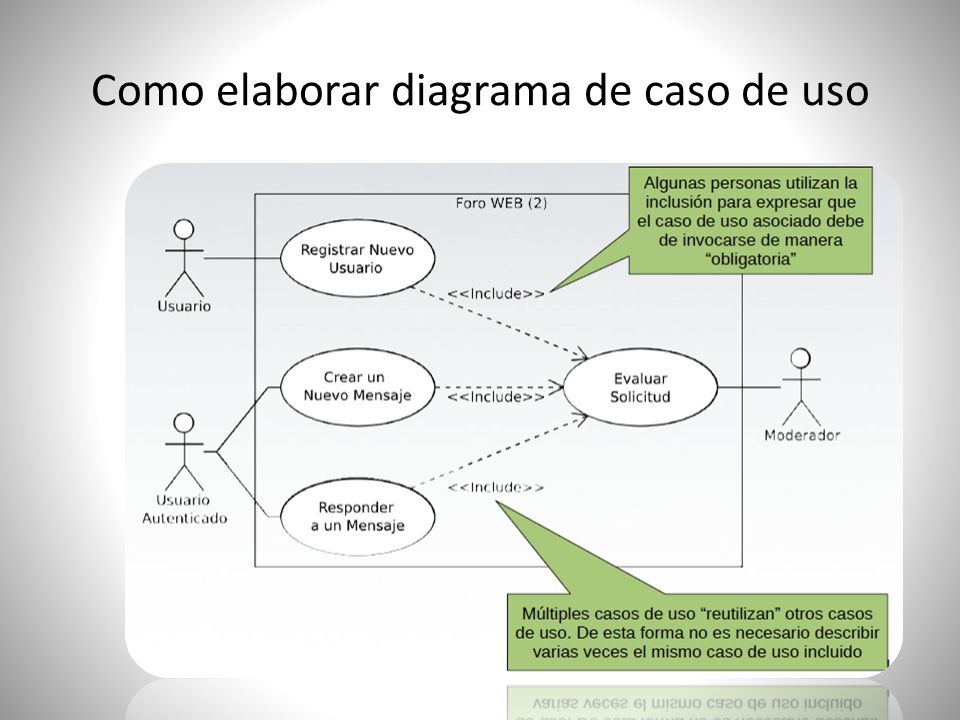

16 Como elaborar diagrama de caso de uso El sistema debe permitir a los usuario registrarse El administrador debe poder validar las peticiones de registro antes de que los usuarios puedan publicar nuevos mensajes. ¿Cuáles son las tareas de los actores involucrados?¿Qué datos debe el actor crear, guardar, modificar, destruir, leer?¿Debe el sistema informar al actor de cambio internos?¿debe el actor informar al sistema de cambios externos ocurridos?

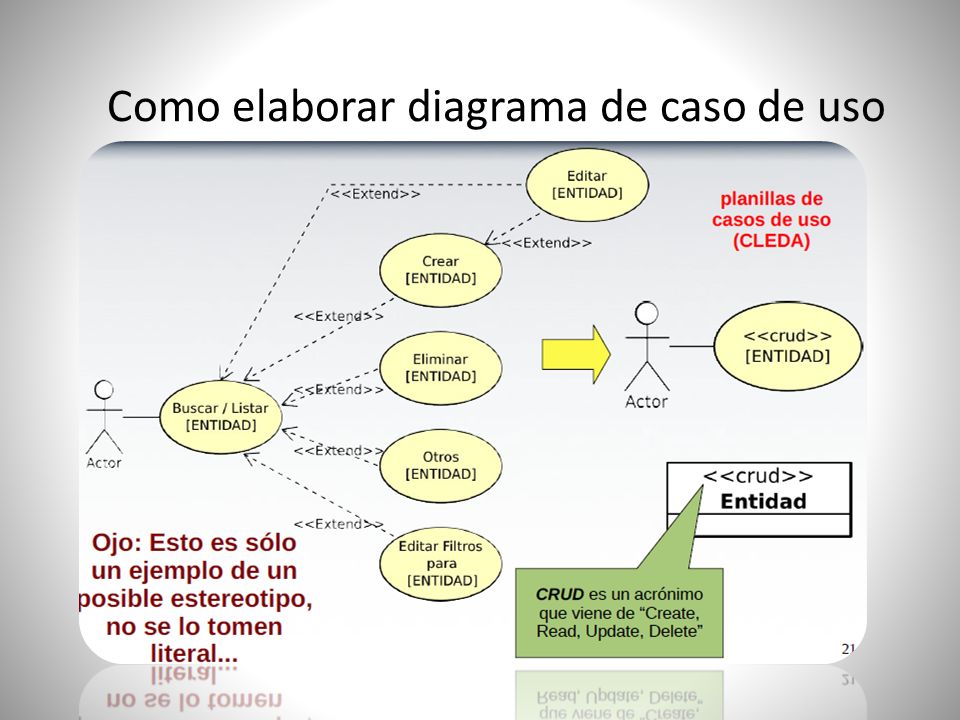

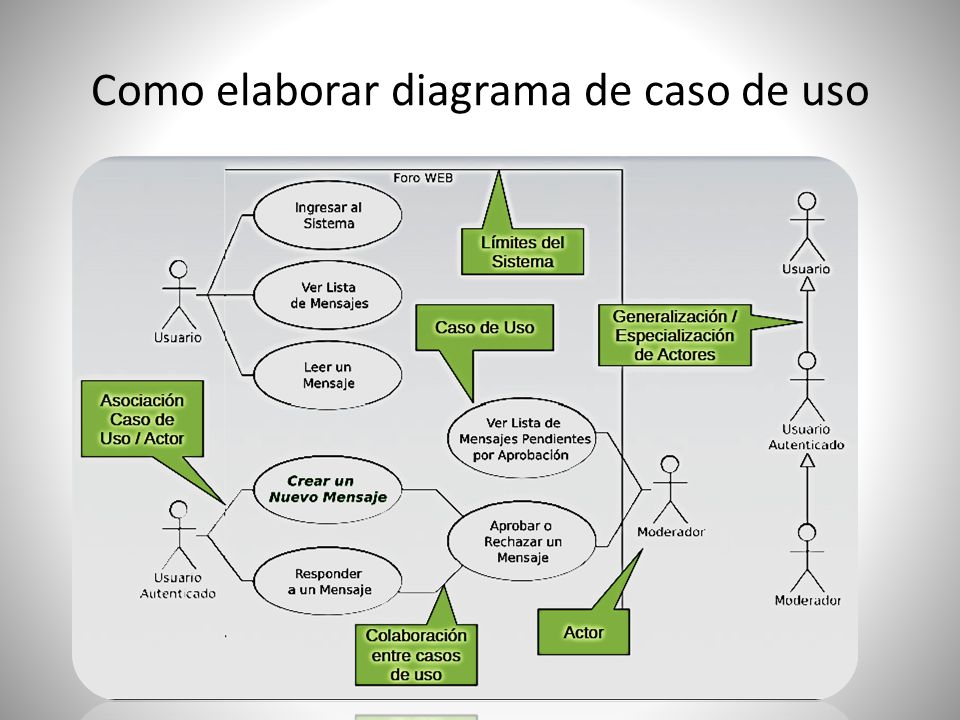

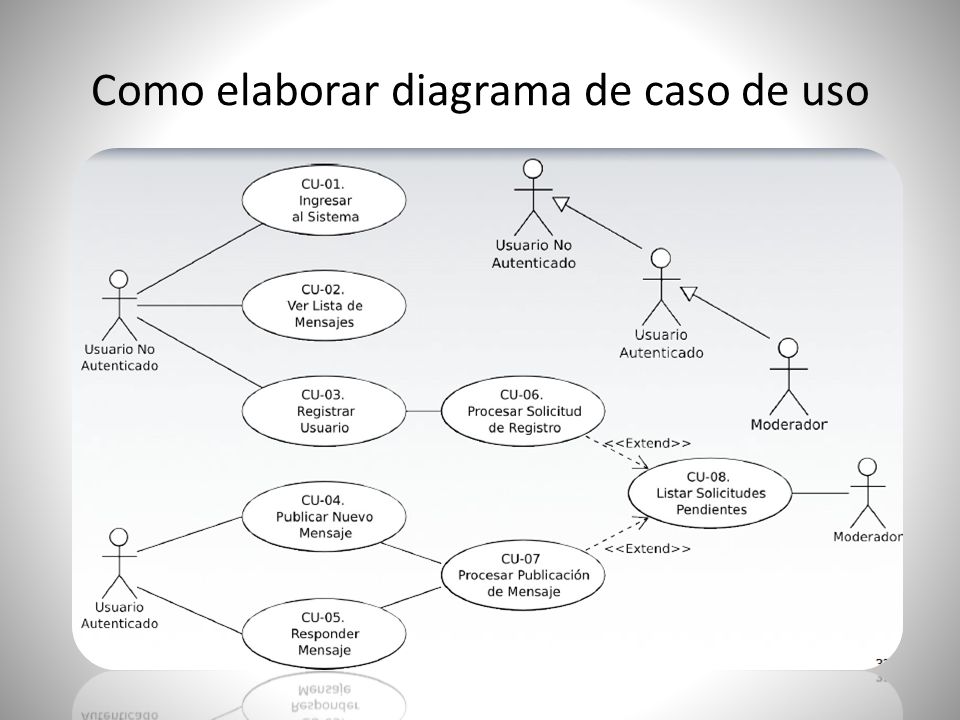

17 Como elaborar diagrama de caso de uso

18

19

20

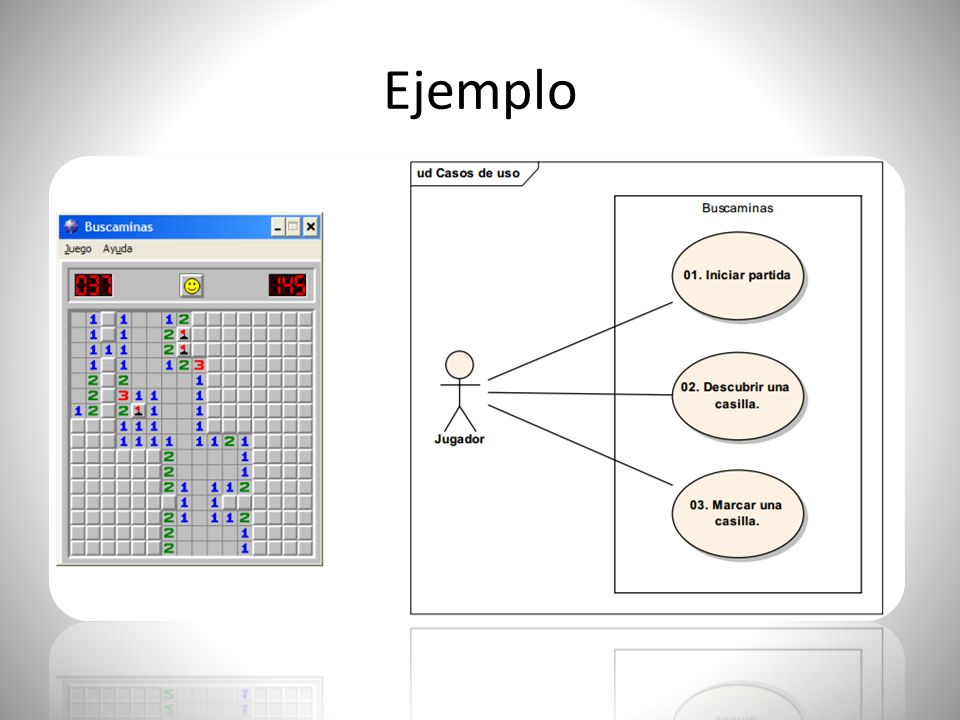

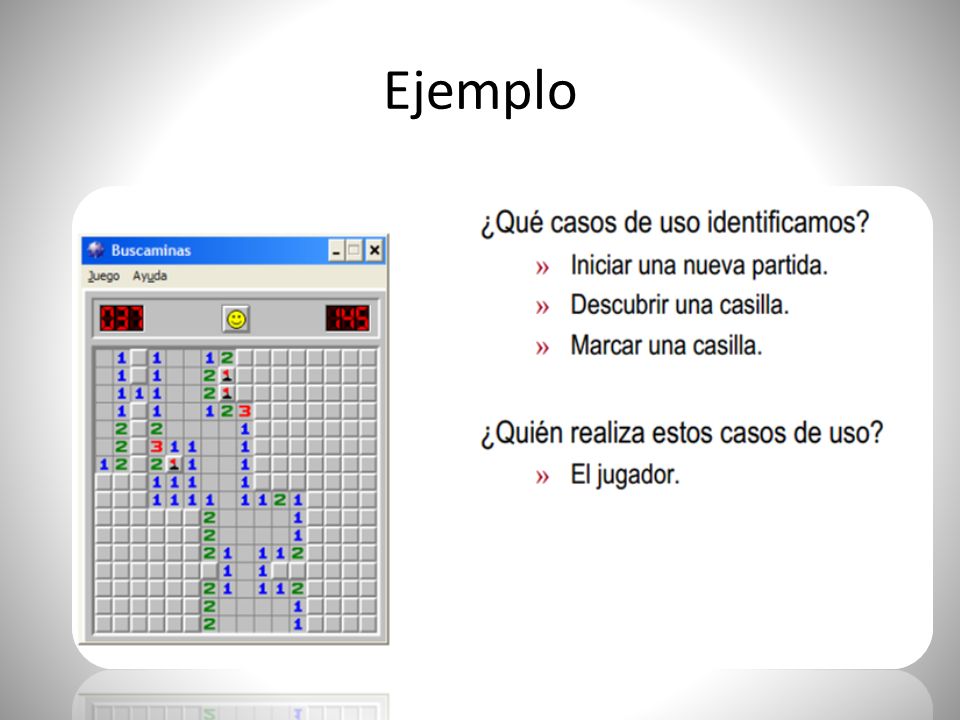

21 Ejemplo
