Centro de Investigación Geomecánica
2

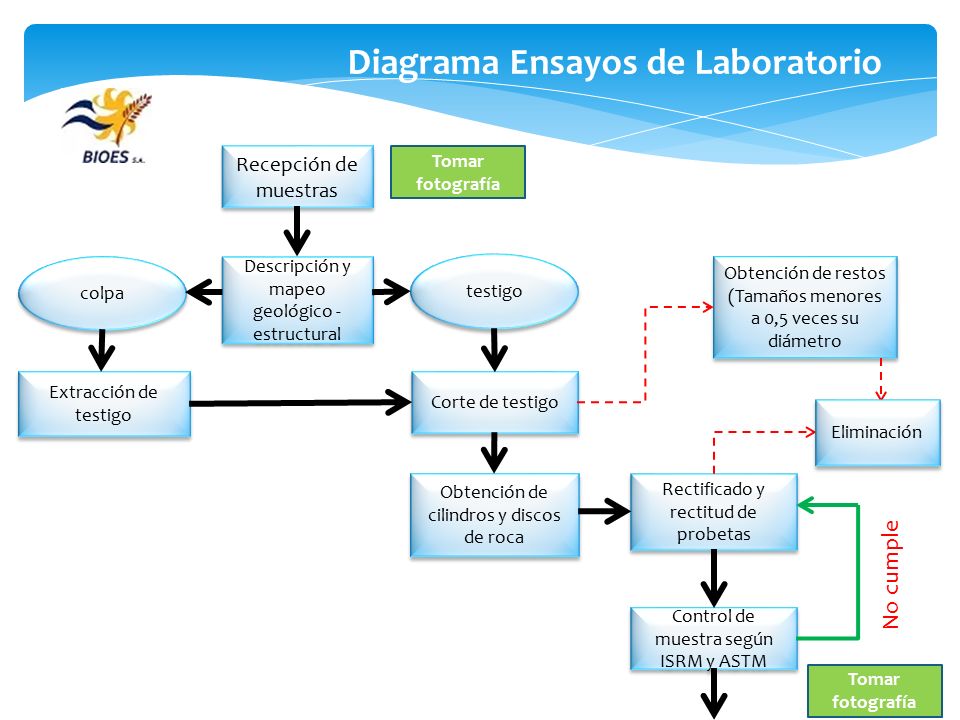

Diagrama Ensayos de Laboratorio
Recepción de muestras Tomar fotografía colpa Descripción y mapeo geológico -estructural testigo Obtención de restos (Tamaños menores a 0,5 veces su diámetro Extracción de testigo Corte de testigo Eliminación Obtención de cilindros y discos de roca Rectificado y rectitud de probetas No cumple Control de muestra según ISRM y ASTM Tomar fotografía
3
Tomar fotografía Emisión de Informe
Caracterización de Muestras: peso seco , Diámetro y Longitud Ensayo Programación y Planificación de Ensayos No Destructivos Medición de densidad (Método Geométrico y sumergido). Medición de Porosidad, Medición de velocidad de onda P y S. Módulos elásticos Dinámicos. Destructivos Resistencia a la compresión (UCS) Compresión con Medición de Deformación (módulos Elásticos Estáticos) Tracción Indirecta Compresión Triaxial. Tomar fotografía Recopilación de Datos Emisión de Informe
4
Ensayos de Mecánica de Rocas
Perforación de Muestras Diâmetros BX, NQ, HQ, PQ Corte específico de rocas. Corte longitudinal de testigos de roca
5
Ensayos de Mecánica de Rocas
Balanzas de precisión para medición de propiedades índices Hornos de secado para medición de propiedades índices
6
Ensayos de Mecánica de Rocas

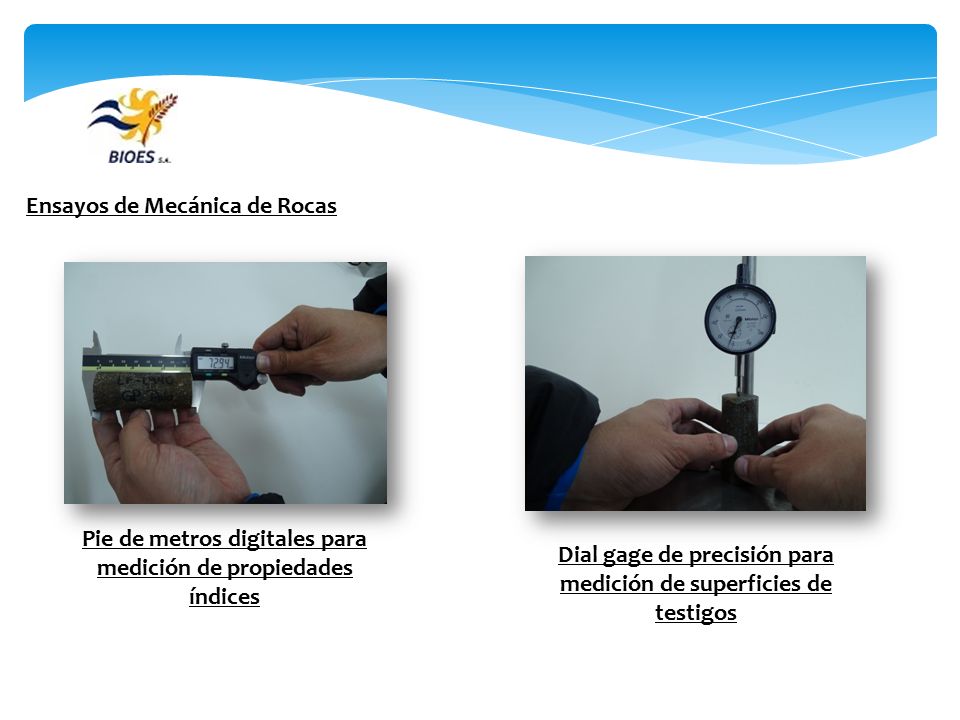

Pie de metros digitales para medición de propiedades índices Dial gage de precisión para medición de superficies de testigos
7
Ensayos de Mecánica de Rocas

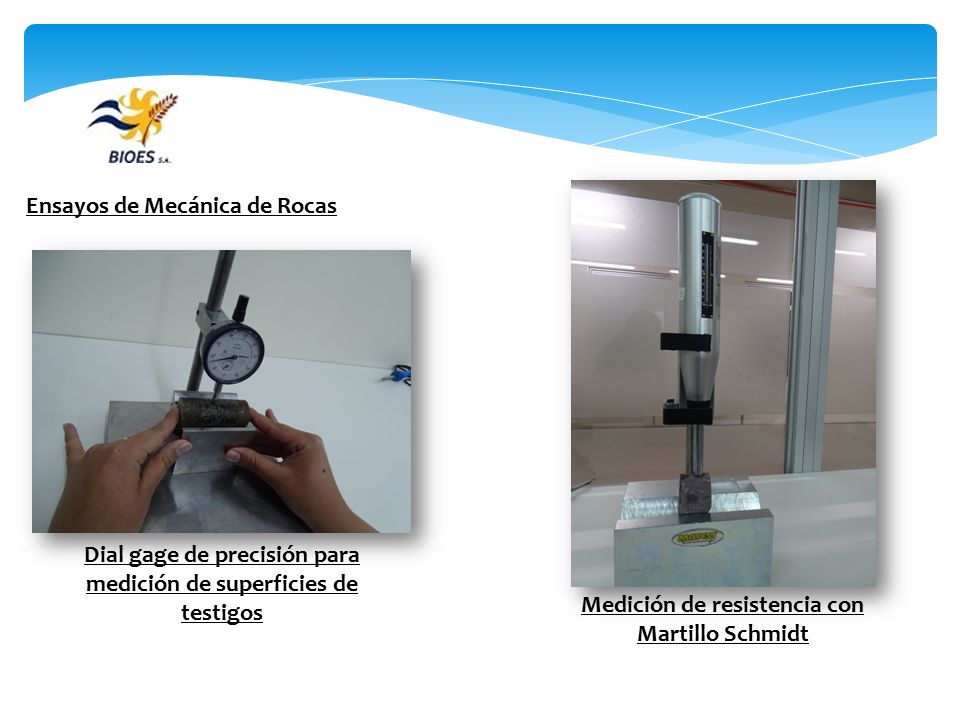

Dial gage de precisión para medición de superficies de testigos Medición de resistencia con Martillo Schmidt
8

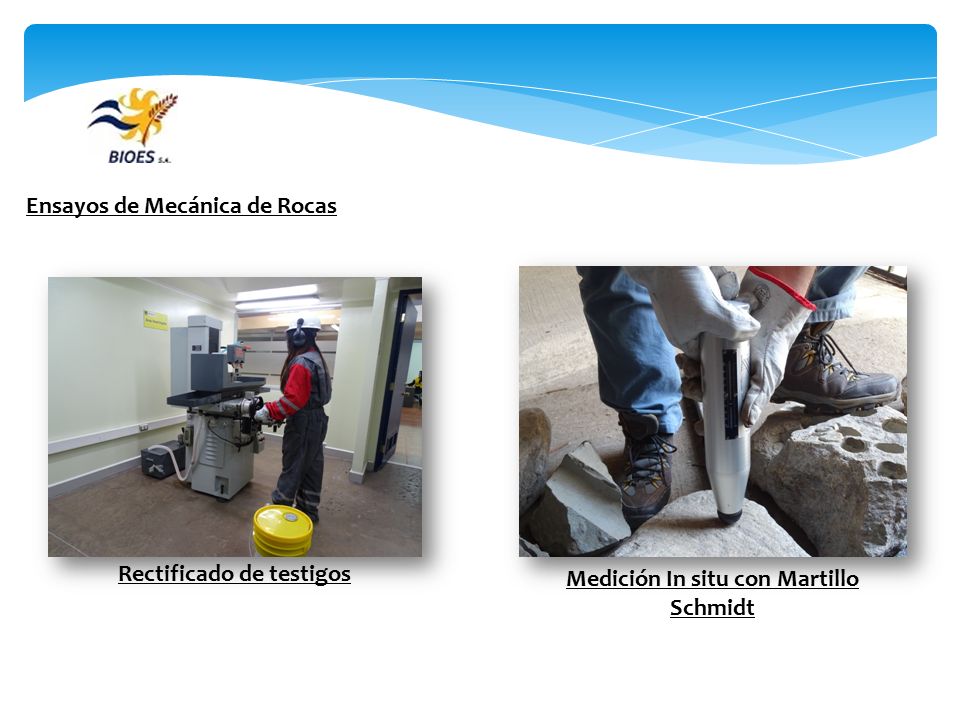

Rectificado de testigos Medición In situ con Martillo Schmidt
Ensayos de Mecánica de Rocas Rectificado de testigos Medición In situ con Martillo Schmidt
9
Ensayos de Mecánica de Rocas

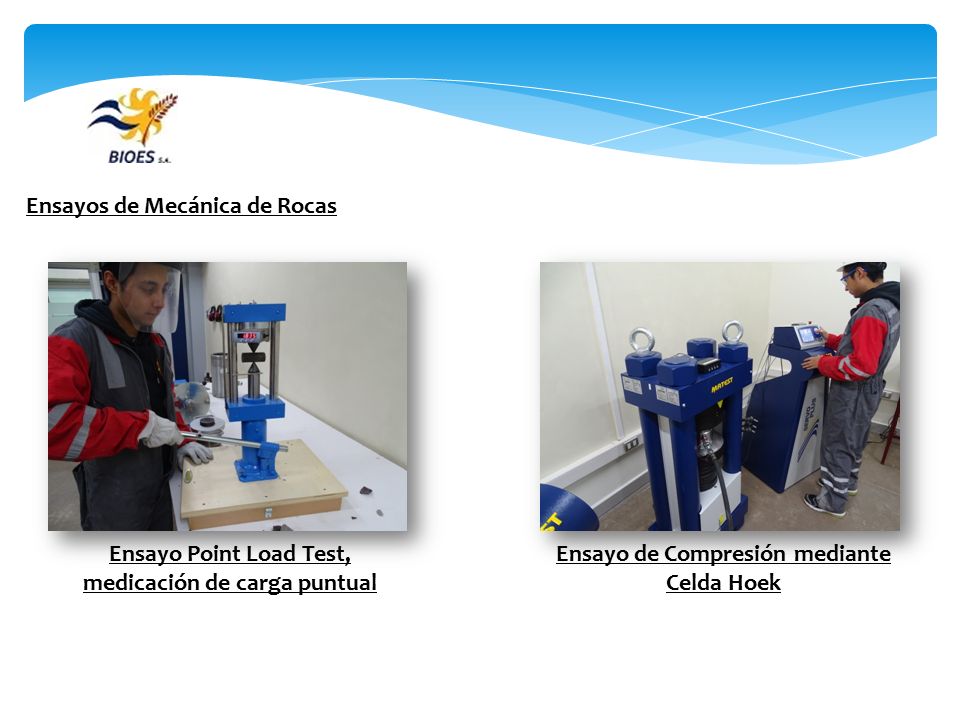

Ensayo Point Load Test, medicación de carga puntual Ensayo de Compresión mediante Celda Hoek
10

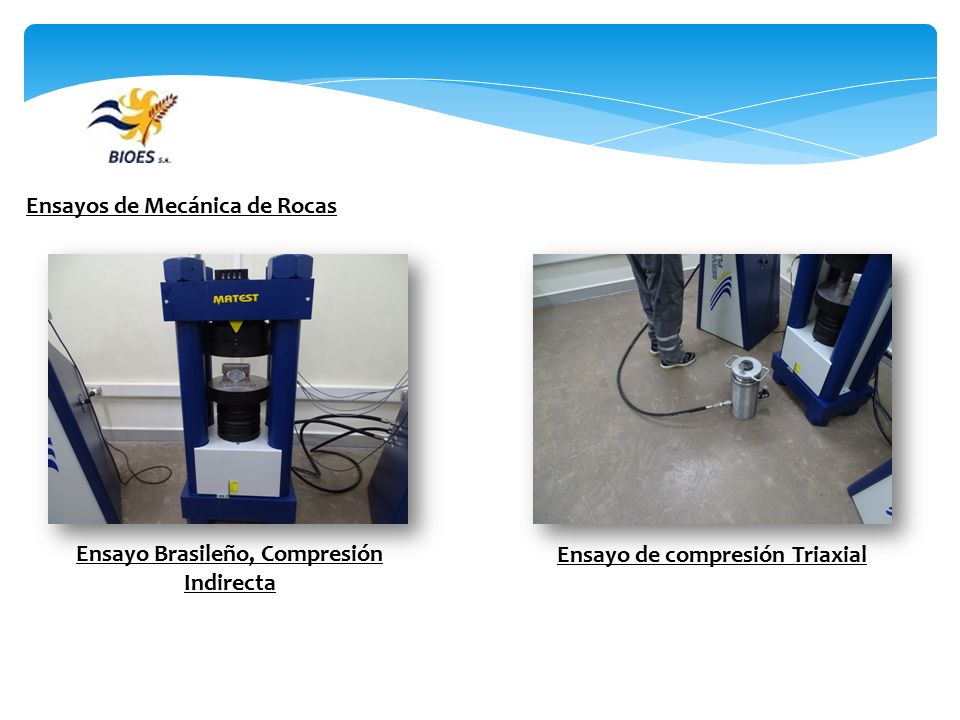

Ensayo Brasileño, Compresión Indirecta Ensayo de compresión Triaxial
Ensayos de Mecánica de Rocas Ensayo Brasileño, Compresión Indirecta Ensayo de compresión Triaxial
11
Ensayos de Mecánica de Rocas

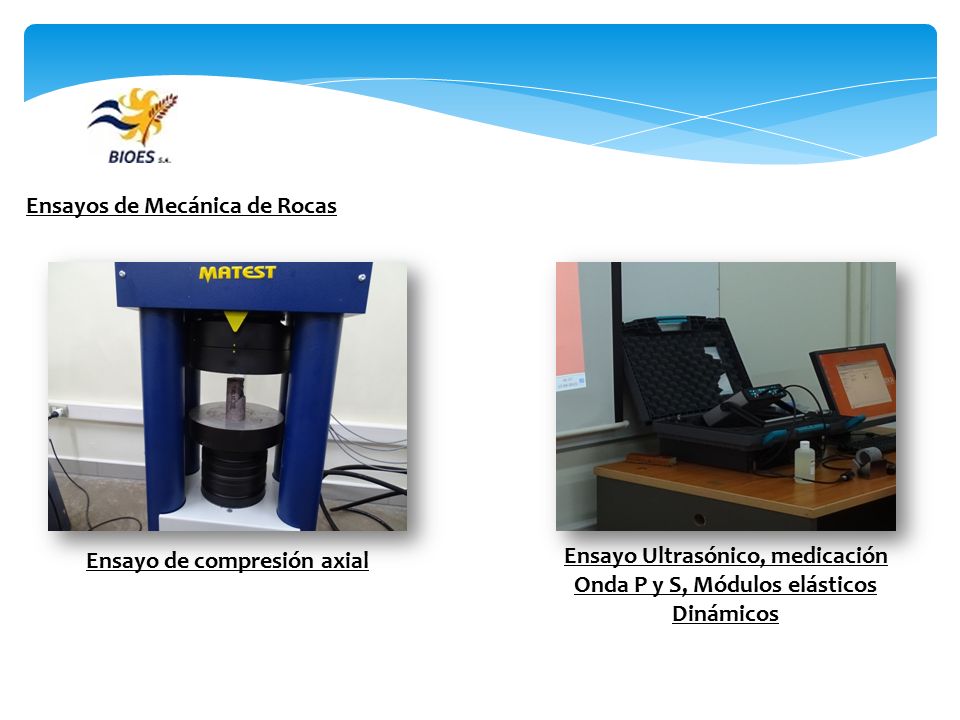

Ensayo de compresión axial Ensayo Ultrasónico, medicación Onda P y S, Módulos elásticos Dinámicos
12
Ensayos de Mecánica de Rocas

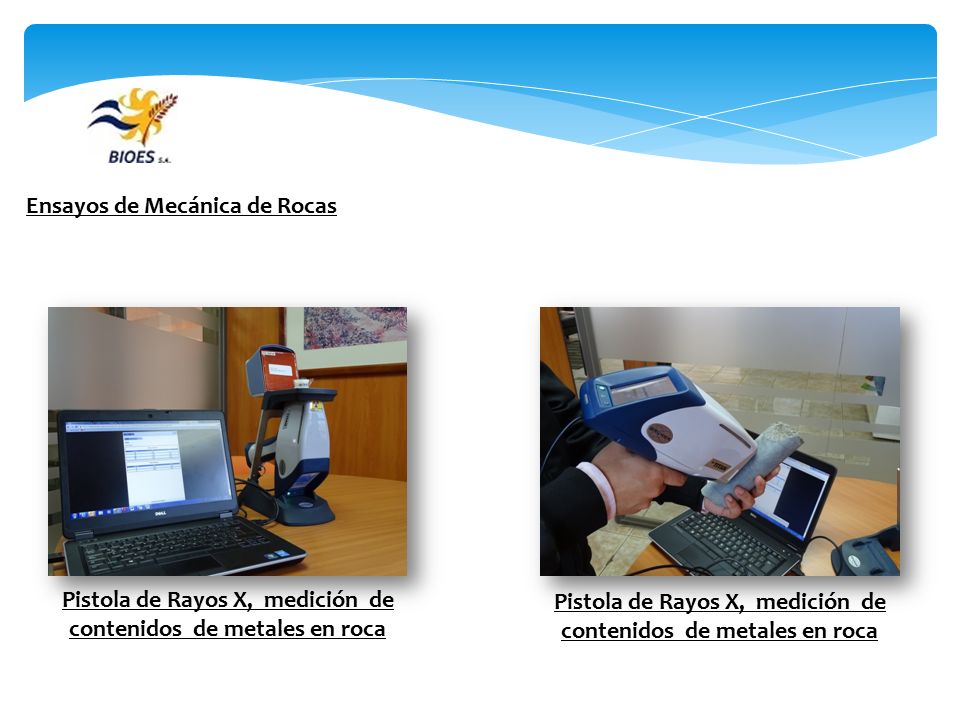

Pistola de Rayos X, medición de contenidos de metales en roca Pistola de Rayos X, medición de contenidos de metales en roca
13
Valor (UF, Precio unitario)

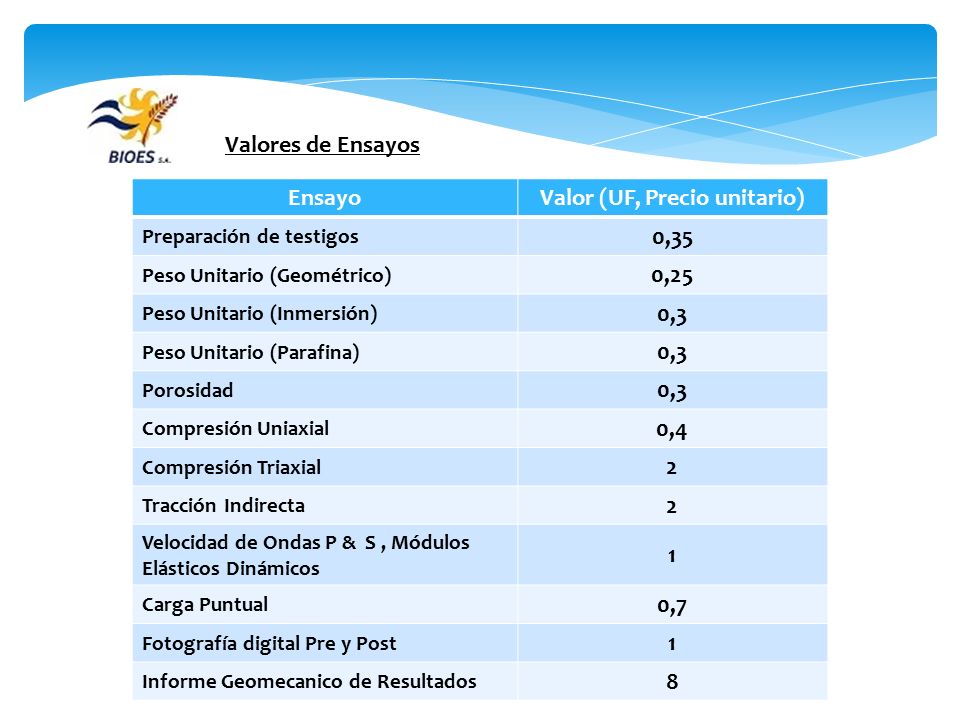

Valores de Ensayos Ensayo Valor (UF, Precio unitario) Preparación de testigos 0,35 Peso Unitario (Geométrico) 0,25 Peso Unitario (Inmersión) 0,3 Peso Unitario (Parafina) Porosidad Compresión Uniaxial 0,4 Compresión Triaxial 2 Tracción Indirecta Velocidad de Ondas P & S , Módulos Elásticos Dinámicos 1 Carga Puntual 0,7 Fotografía digital Pre y Post Informe Geomecanico de Resultados 8
