 Es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente.

Presentación del tema: " Es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente."— Transcripción de la presentación:

1

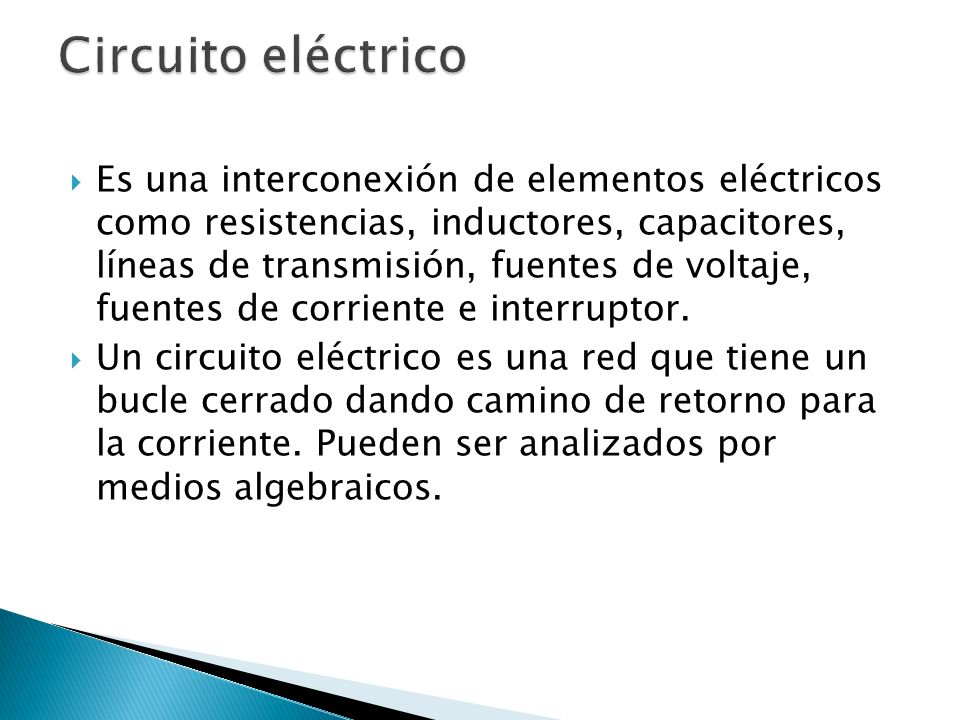

2  Es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptor.  Un circuito eléctrico es una red que tiene un bucle cerrado dando camino de retorno para la corriente. Pueden ser analizados por medios algebraicos.

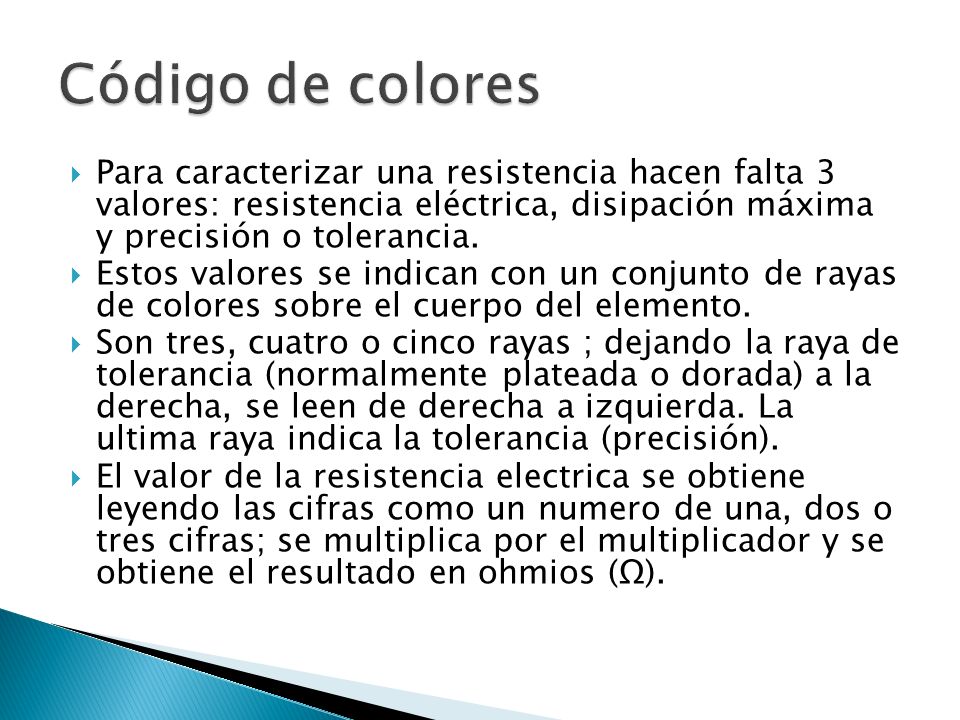

3  Para caracterizar una resistencia hacen falta 3 valores: resistencia eléctrica, disipación máxima y precisión o tolerancia.  Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento.  Son tres, cuatro o cinco rayas ; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de derecha a izquierda. La ultima raya indica la tolerancia (precisión).  El valor de la resistencia electrica se obtiene leyendo las cifras como un numero de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en ohmios (Ω).

4 Color de la banda Valor de la 1°cifra significativ a Valor de la 2°cifra significativ a Multiplicad or Tolerance Coeficiente de temperatur a Negro001-- Marrón1110±1%100ppm/ºC Rojo22100±2%50ppm/ºC Naranja331 000-15ppm/ºC Amarillo4410 000-25ppm/ºC Verde55100 000±0,5%- Azul661 000 000-10ppm/ºC Violeta77--5ppm/ºC Gris88--- Blanco99--1ppm/ºC Dorado--0.1±5%- Plateado--0.01±10%- Ninguno---±20%-

5  Un condensador o capacitor es un dispositivo que esta formado por un par de conductores, generalmente en forma de tablas, laminas, separados por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico ya que actúa como aislante) o por el vacio, que sometidos a una diferencia de potencial adquieren una determinada carga eléctrica.  A esta capacidad de almacenamiento de carga se le denomina capacidad o capacitancia. En el sistema internacional de unidades de mide en faradios (F), siendo 1 faradio la capacidad de un condensador en el que sometidas sus armaduras d.d.p de 1 voltio, estas adquieren una carga eléctrica de un columbio.

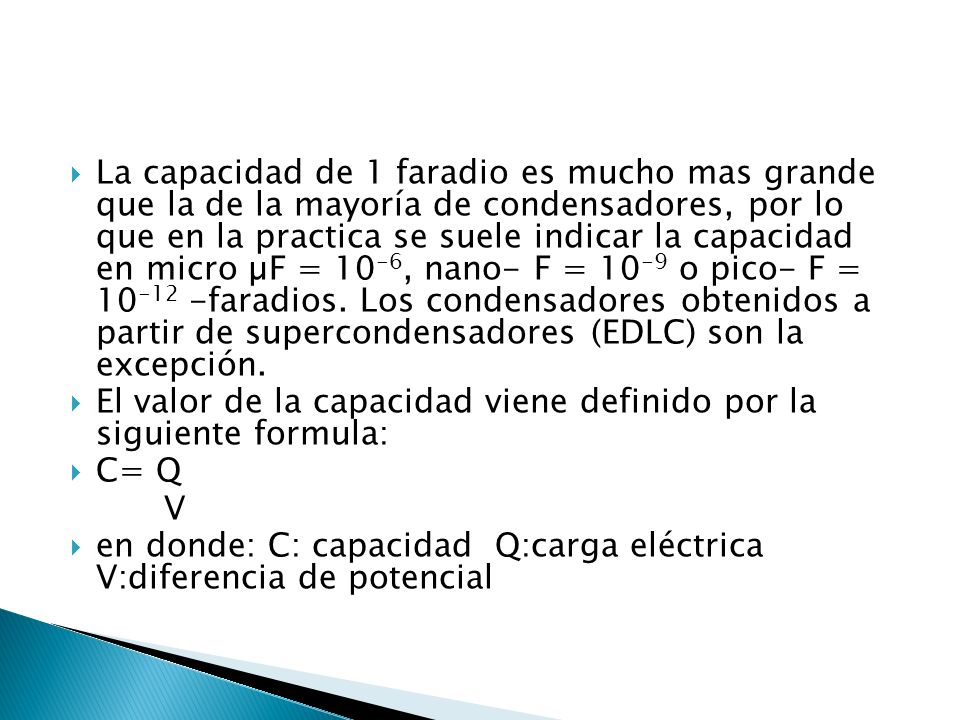

6  La capacidad de 1 faradio es mucho mas grande que la de la mayoría de condensadores, por lo que en la practica se suele indicar la capacidad en micro µF = 10 -6, nano- F = 10 -9 o pico- F = 10 -12 -faradios. Los condensadores obtenidos a partir de supercondensadores (EDLC) son la excepción.  El valor de la capacidad viene definido por la siguiente formula:  C= Q V  en donde: C: capacidad Q:carga eléctrica V:diferencia de potencial

7  Es un dispositivo que permite el paso de la corriente eléctrica en una unida dirección. De forma simplificada el diodo la curva de este (I-V)  consta de dos regiones, por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistencia electricidad.  Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest. 

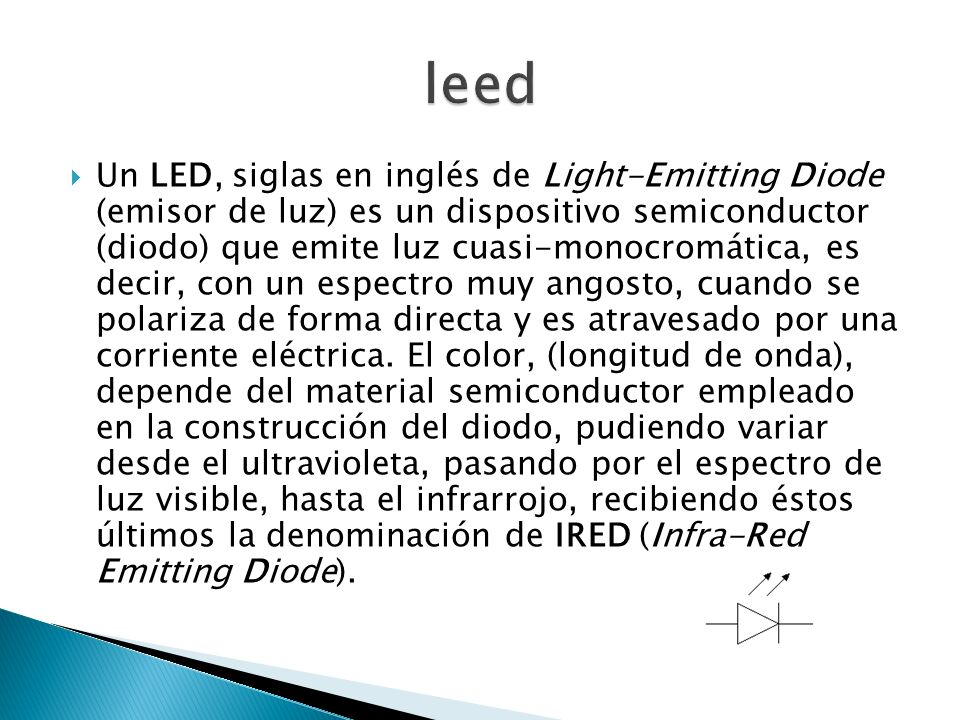

8  Un LED, siglas en inglés de Light-Emitting Diode (emisor de luz) es un dispositivo semiconductor (diodo) que emite luz cuasi-monocromática, es decir, con un espectro muy angosto, cuando se polariza de forma directa y es atravesado por una corriente eléctrica. El color, (longitud de onda), depende del material semiconductor empleado en la construcción del diodo, pudiendo variar desde el ultravioleta, pasando por el espectro de luz visible, hasta el infrarrojo, recibiendo éstos últimos la denominación de IRED (Infra-Red Emitting Diode).

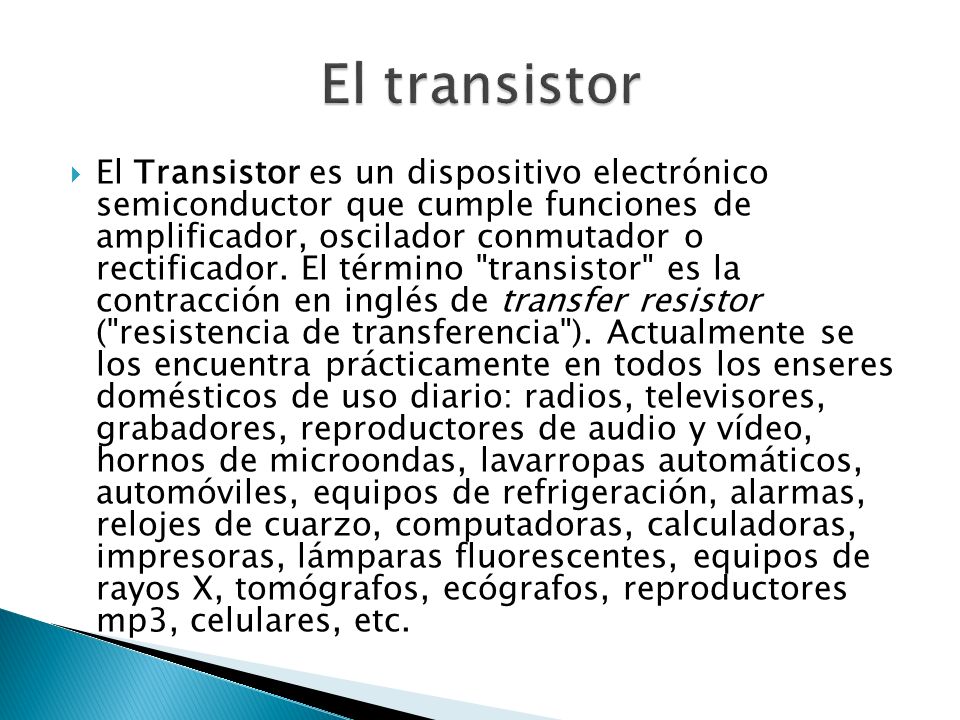

9  El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se los encuentra prácticamente en todos los enseres domésticos de uso diario: radios, televisores, grabadores, reproductores de audio y vídeo, hornos de microondas, lavarropas automáticos, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, celulares, etc.

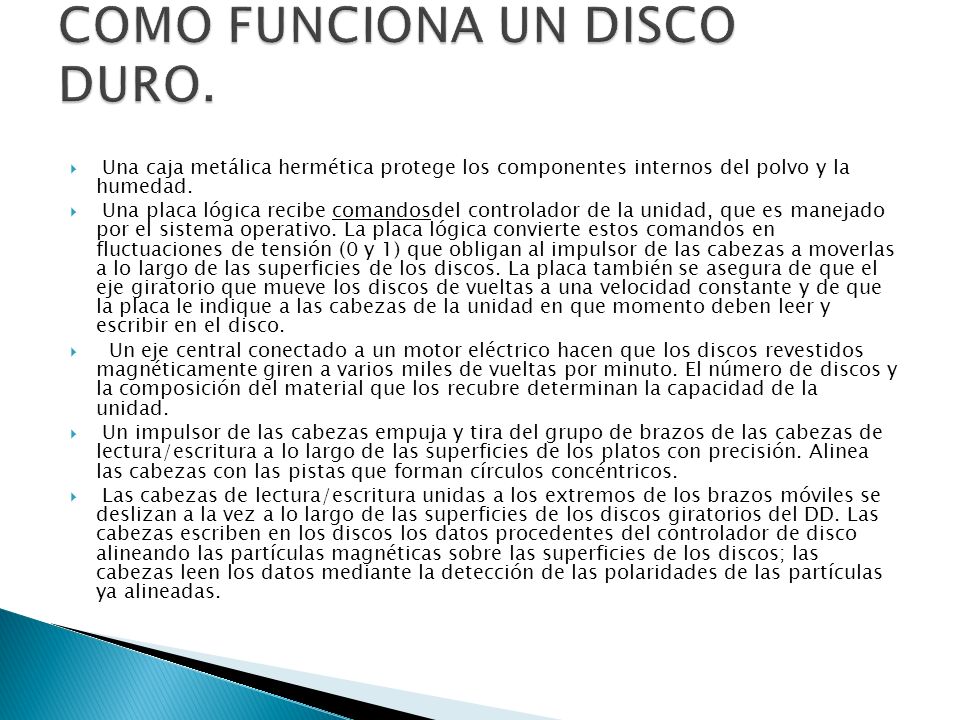

10  Una caja metálica hermética protege los componentes internos del polvo y la humedad.  Una placa lógica recibe comandosdel controlador de la unidad, que es manejado por el sistema operativo. La placa lógica convierte estos comandos en fluctuaciones de tensión (0 y 1) que obligan al impulsor de las cabezas a moverlas a lo largo de las superficies de los discos. La placa también se asegura de que el eje giratorio que mueve los discos de vueltas a una velocidad constante y de que la placa le indique a las cabezas de la unidad en que momento deben leer y escribir en el disco.  Un eje central conectado a un motor eléctrico hacen que los discos revestidos magnéticamente giren a varios miles de vueltas por minuto. El número de discos y la composición del material que los recubre determinan la capacidad de la unidad.  Un impulsor de las cabezas empuja y tira del grupo de brazos de las cabezas de lectura/escritura a lo largo de las superficies de los platos con precisión. Alinea las cabezas con las pistas que forman círculos concéntricos.  Las cabezas de lectura/escritura unidas a los extremos de los brazos móviles se deslizan a la vez a lo largo de las superficies de los discos giratorios del DD. Las cabezas escriben en los discos los datos procedentes del controlador de disco alineando las partículas magnéticas sobre las superficies de los discos; las cabezas leen los datos mediante la detección de las polaridades de las partículas ya alineadas.

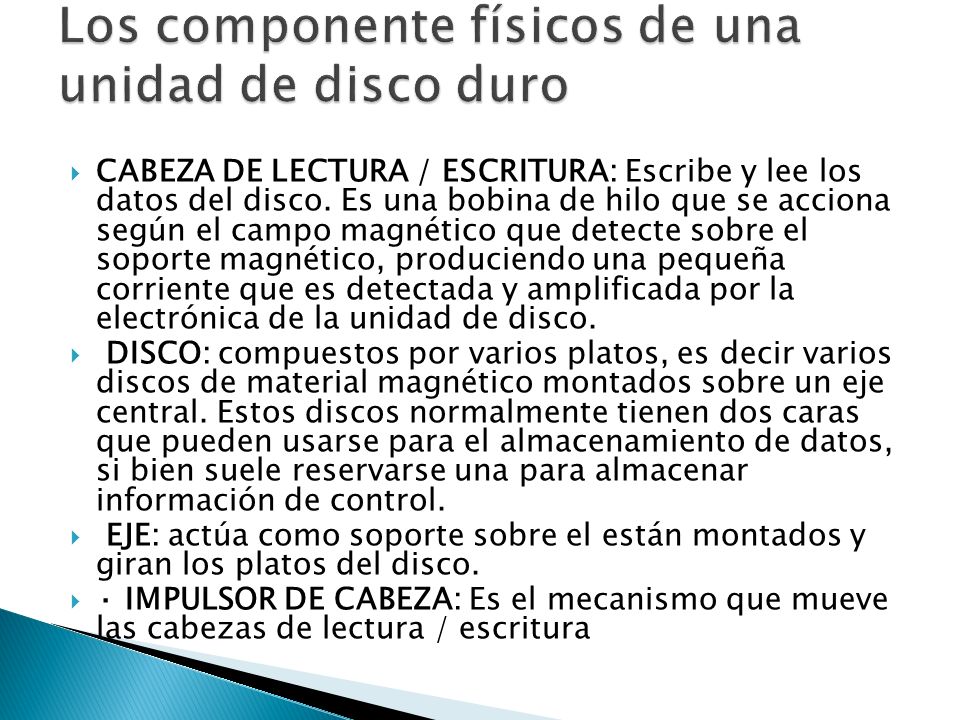

11  CABEZA DE LECTURA / ESCRITURA: Escribe y lee los datos del disco. Es una bobina de hilo que se acciona según el campo magnético que detecte sobre el soporte magnético, produciendo una pequeña corriente que es detectada y amplificada por la electrónica de la unidad de disco.  DISCO: compuestos por varios platos, es decir varios discos de material magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control.  EJE: actúa como soporte sobre el están montados y giran los platos del disco.  · IMPULSOR DE CABEZA: Es el mecanismo que mueve las cabezas de lectura / escritura

12  CILINDRO: Es una pila tridimensional de pistas verticales de los múltiples platos.  CLUSTER: Es un grupo de sectores que es la unidad más pequeña de almacenamiento.  PISTA: Es la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura. Cada pista está formada por uno o más Cluster.  SECTOR: Es la unidad básica de almacenamiento de datos sobre discos duros.

13  9. El chipset: El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB... Los campos que se explican a continuación, hacen referencia a los campos básicos de la plantilla que se debe tener en cuenta al realizar un mantenimiento en un equipo de cómputo. Siempre se deben anotar las partes básicas del equipo y su referencia, además se debe revisar que su funcionamiento sea adecuado y llenar la casilla respectiva, con el fin de poder realizar un diagnostico respaldado por un documento que nos ayudará en una próxima visita o en la búsqueda de controladores.  La columna parte hace referencia al elemento interno o externo del computador, se toman como base los elementos básicos como son: monitor, teclado, Mouse, parlantes, RAM, procesador, etc. Para los elementos externos, solo basta con colocar la marca y la descripción general, por ejemplo Monitor Samsung 550v. Para los elementos Internos como la tarjeta de video, por ejemplo, se debe verificar el buen funcionamiento (siempre y cuando el equipo encienda) y se debe escribir los datos correspondientes a la marca y referencia como se muestra a continuación: SIS M760GX.
