1 Modeling the Trancoso Watershed and River Modeleando la Cuenca y Rio de Trancoso

2 Desafios en Trancoso Escurrimientos superficiales de estructuras civiles, asi como la carretera y el almacenamiento.Escurrimientos superficiales de estructuras civiles, asi como la carretera y el almacenamiento. Inundaciones frequentes por el arroyo Barrio del Refugio.Inundaciones frequentes por el arroyo Barrio del Refugio.

3 La inundacion empieza al puente.

4 Despues del puente, no hay cauce. La inundacion puede ir en cualquier direccion.

5 A veces, el arroyo va arriba.

6 El Almacenamiento El Almacenamiento detiene todo el escurrimiento de aquas arriba durante tormentas usuales, pero en tormentas mas grandes no es suficiente.

7 Objetivos del Proyecto Modificar el modelo para que incluya los effectos de la carratera y el almacenamiento. Obtener un modelo de inundacion basado en tormentas de varias tamanos.

8 El Modelo

9 How to go from this…to this Como llegar de eso…a eso:

10 Necessary Information Informacion Necesaria Soil type – Tipo de SueloSoil type – Tipo de Suelo Land use – Uso de SueloLand use – Uso de Suelo Digital Elevation Model - DEMDigital Elevation Model - DEM Precipitation Data – Informacion de PrecipitacionPrecipitation Data – Informacion de Precipitacion

11 Georeferencing Maps

12 Draw a polyline around each shape.

13 Assign Attributes Using the data given on the soil type and land use map: –Assign each soil type polygon an SCS soil type. (A,B,C, or D) –Assign Curve Numbers for each land use type.

14 Storm Probability Probabilidad de Tormentas Use the maximum 24 hr storm, because this is a flood model.Use the maximum 24 hr storm, because this is a flood model. Utiliza la tormenta maxima de 24 horas, porque este modelo es para inundacion.Utiliza la tormenta maxima de 24 horas, porque este modelo es para inundacion. Put the data in order from heaviest to lightest.Put the data in order from heaviest to lightest. Ponla precipitacion en orden de altura mas alta a mas baja.Ponla precipitacion en orden de altura mas alta a mas baja. Take the heaviest 50 storms.Take the heaviest 50 storms. Utiliza las 50 tormentas mas grandes.Utiliza las 50 tormentas mas grandes.

15 Precipitacion Use Weibulls formula – Utiliza la formula de Weibull:Use Weibulls formula – Utiliza la formula de Weibull: –Probability = m/(n+1) m= order in the list, orden de la listam= order in the list, orden de la lista n = total number of storms, numero de tormentas (50 en este caso)n = total number of storms, numero de tormentas (50 en este caso) –Return period (years) = 1/(1-Probability) –Periodo de Retorno (anos) = 1/(1- Probabilidad)

16 Design Storms Tormentas de Diseno

17 HEC-1 Model Data must be set for each basin. This includes the CN number calculated from the land use and soil types and the design storm precipitation amount.

18 HEC-1 Model The size of the detention basin must be entered.

19 HEC-1 Model Information about the channel shape and material must be entered.

20 Results- Flow at the Road Resultados – Flujo a la Calle

21 Modelo Hidraulico

22 El Perfil del Arroyo

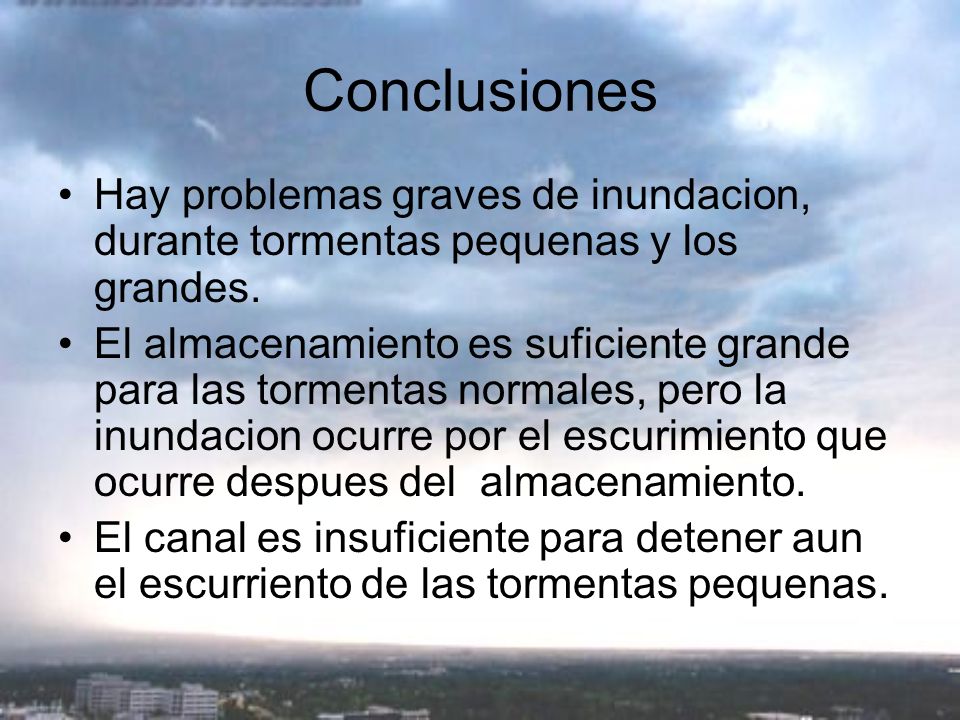

23 Conclusiones Hay problemas graves de inundacion, durante tormentas pequenas y los grandes. El almacenamiento es suficiente grande para las tormentas normales, pero la inundacion ocurre por el escurimiento que ocurre despues del almacenamiento. El canal es insuficiente para detener aun el escurriento de las tormentas pequenas.

24 Soluciones Posibles
