2 HIDROLOGIA !!

3 TEMA: LA PRESA TAVERAS!!

4

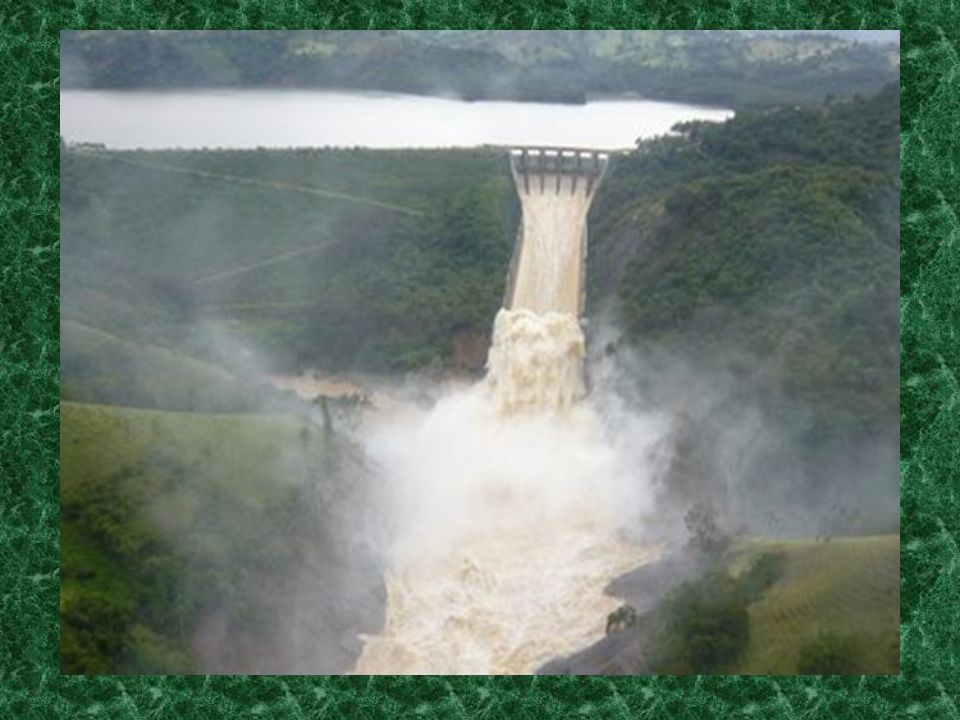

5

6 PRESENTADO PARA: NUESTRO PROF: PABEL BATISTA DE

7 Yenny E. Alvarez.. 2-07-1000 osvaldo laguard.. 2-07-1732
´´INTEGRANTES´´ Yenny E. Alvarez osvaldo laguard josue pasian

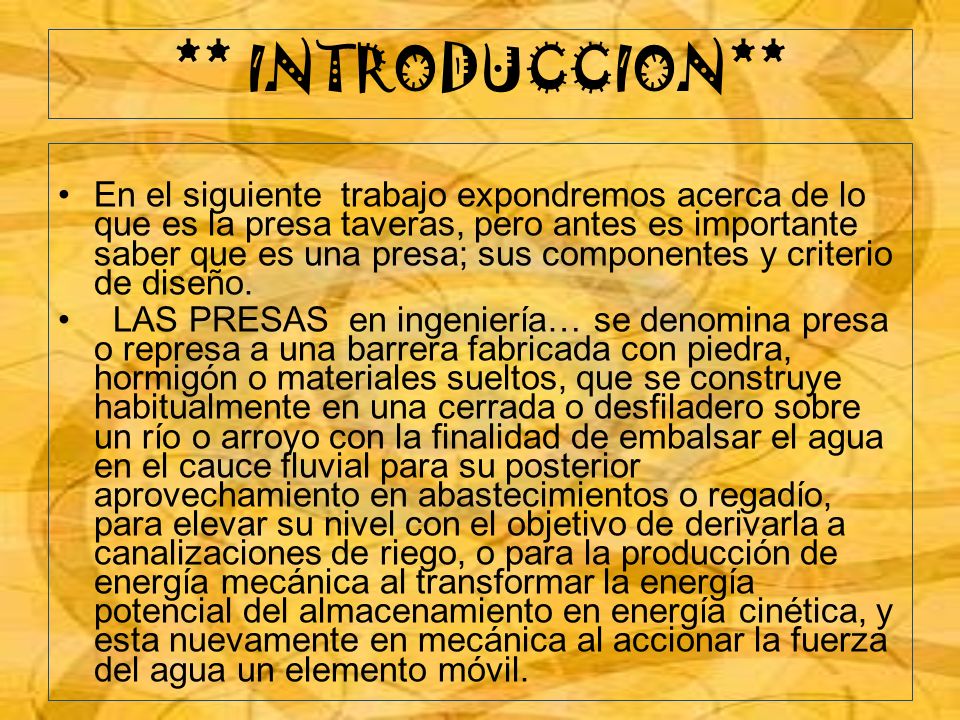

8 ** INTRODUCCION** En el siguiente trabajo expondremos acerca de lo que es la presa taveras, pero antes es importante saber que es una presa; sus componentes y criterio de diseño. LAS PRESAS en ingeniería… se denomina presa o represa a una barrera fabricada con piedra, hormigón o materiales sueltos, que se construye habitualmente en una cerrada o desfiladero sobre un río o arroyo con la finalidad de embalsar el agua en el cauce fluvial para su posterior aprovechamiento en abastecimientos o regadío, para elevar su nivel con el objetivo de derivarla a canalizaciones de riego, o para la producción de energía mecánica al transformar la energía potencial del almacenamiento en energía cinética, y esta nuevamente en mecánica al accionar la fuerza del agua un elemento móvil.

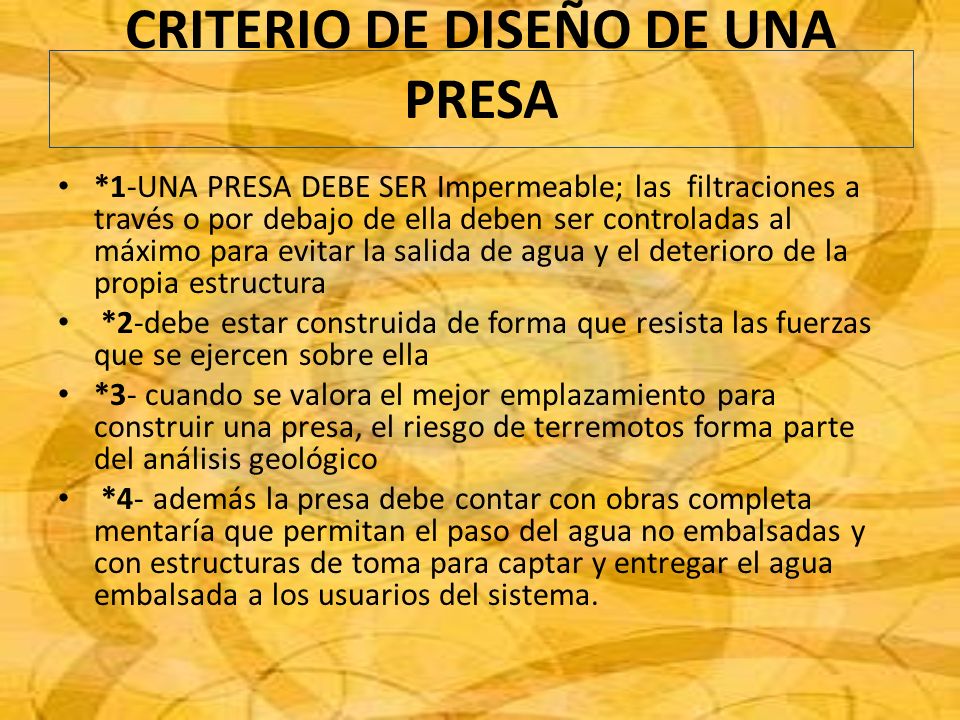

9 CRITERIO DE DISEÑO DE UNA PRESA
*1-UNA PRESA DEBE SER Impermeable; las filtraciones a través o por debajo de ella deben ser controladas al máximo para evitar la salida de agua y el deterioro de la propia estructura *2-debe estar construida de forma que resista las fuerzas que se ejercen sobre ella *3- cuando se valora el mejor emplazamiento para construir una presa, el riesgo de terremotos forma parte del análisis geológico *4- además la presa debe contar con obras completa mentaría que permitan el paso del agua no embalsadas y con estructuras de toma para captar y entregar el agua embalsada a los usuarios del sistema.

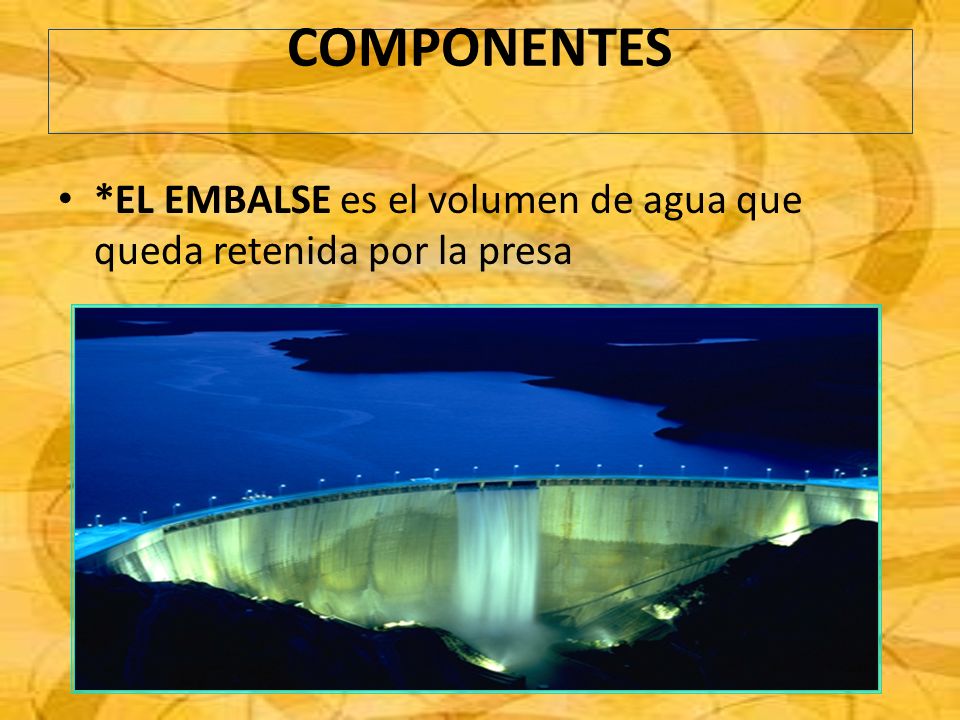

10 COMPONENTES *EL EMBALSE es el volumen de agua que queda retenida por la presa

11 *-EL VASO es la parte del valle que, inundándose, contiene el agua embalsada

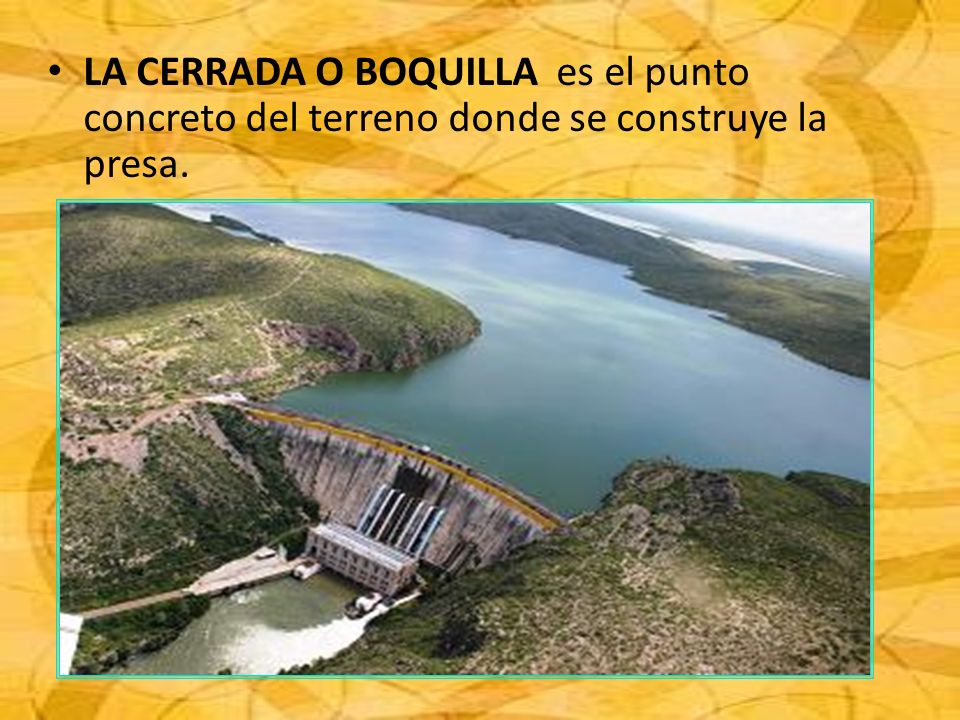

12 LA CERRADA O BOQUILLA es el punto concreto del terreno donde se construye la presa.

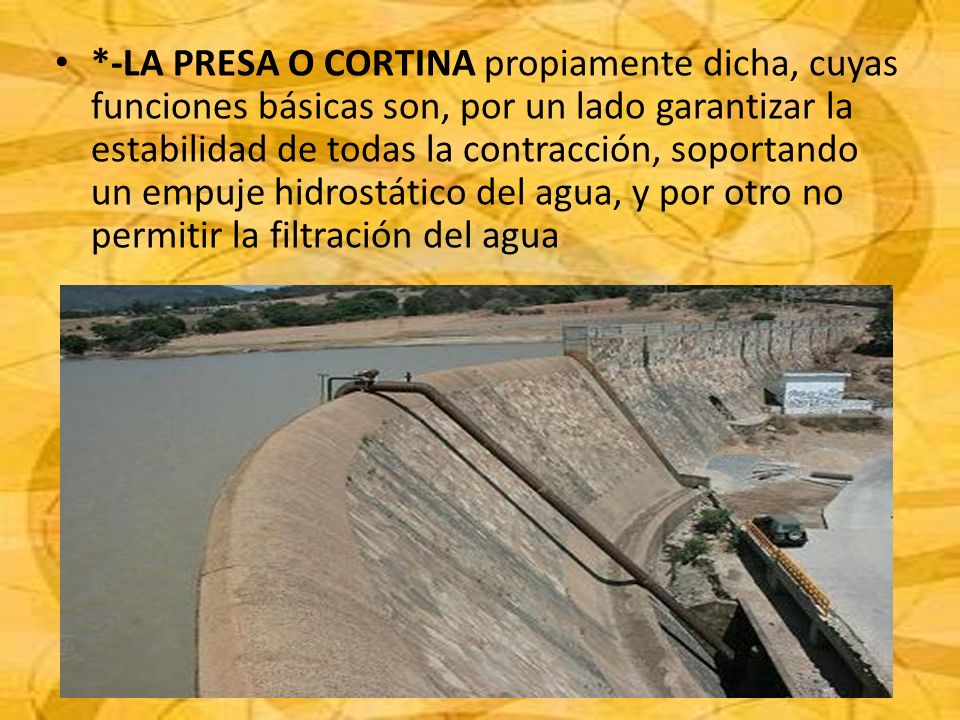

13 *-LA PRESA O CORTINA propiamente dicha, cuyas funciones básicas son, por un lado garantizar la estabilidad de todas la contracción, soportando un empuje hidrostático del agua, y por otro no permitir la filtración del agua

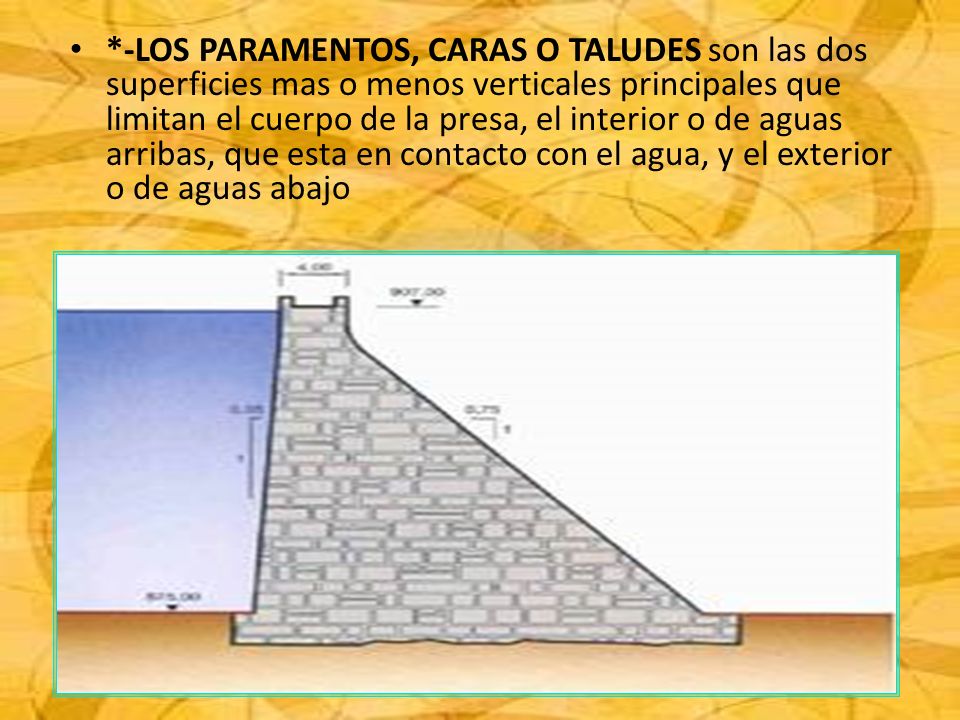

14 *-LOS PARAMENTOS, CARAS O TALUDES son las dos superficies mas o menos verticales principales que limitan el cuerpo de la presa, el interior o de aguas arribas, que esta en contacto con el agua, y el exterior o de aguas abajo

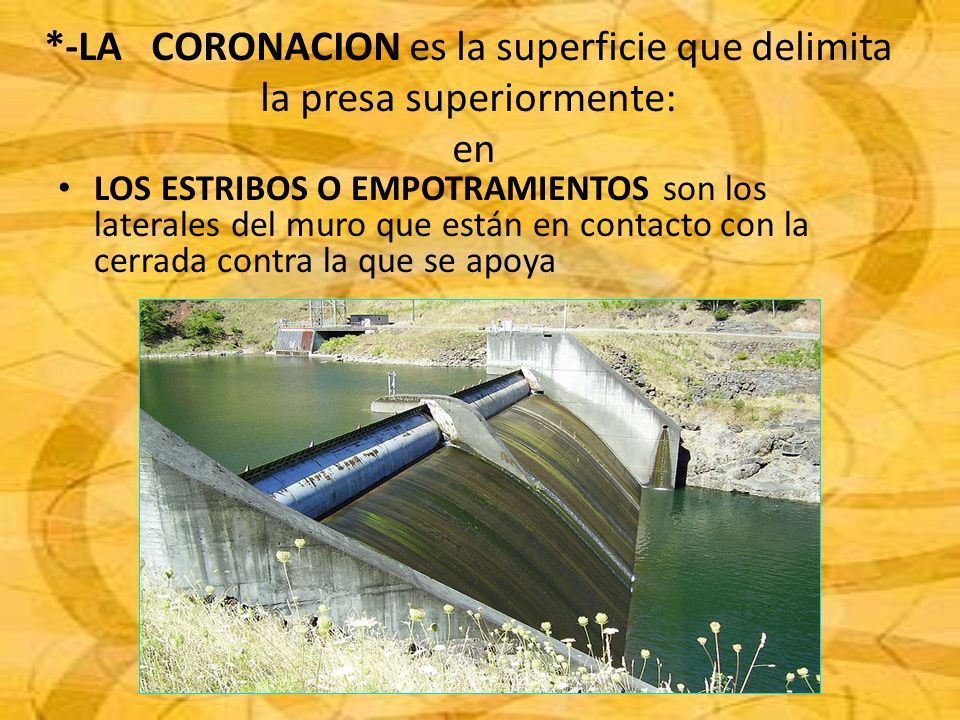

15 *-LA CORONACION es la superficie que delimita la presa superiormente: en
LOS ESTRIBOS O EMPOTRAMIENTOS son los laterales del muro que están en contacto con la cerrada contra la que se apoya

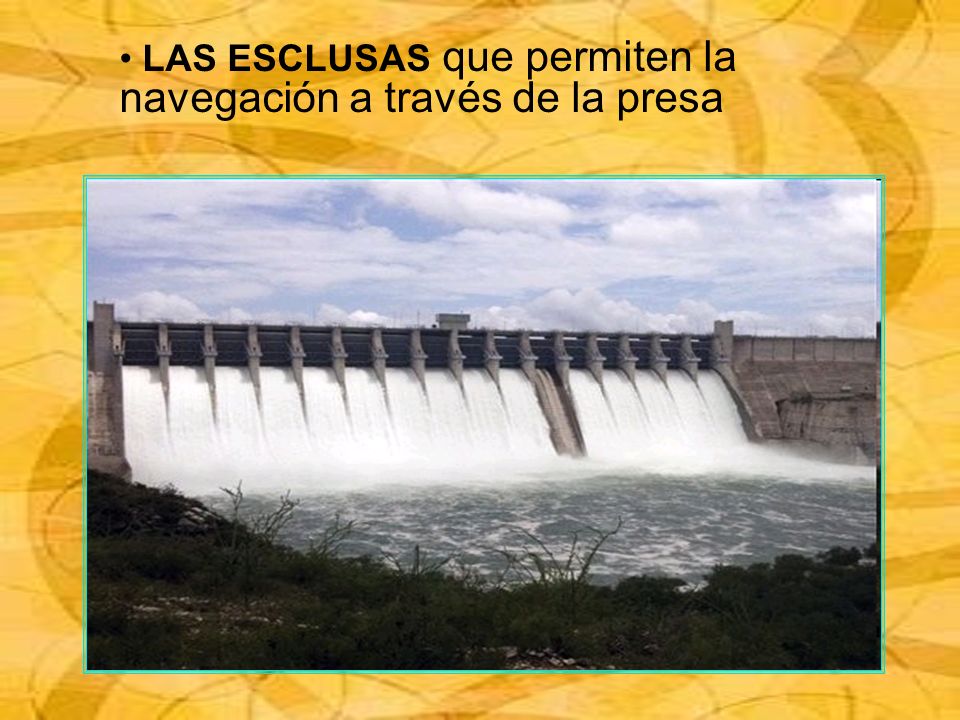

16 LAS ESCLUSAS que permiten la navegación a través de la presa

17 LA CIMENTACION es la parte de la estructura de la presa, através de la cual se transmiten las cargas al terreno, tanto las producidas por la presión hidrostática como las del peso propio de la estructura.

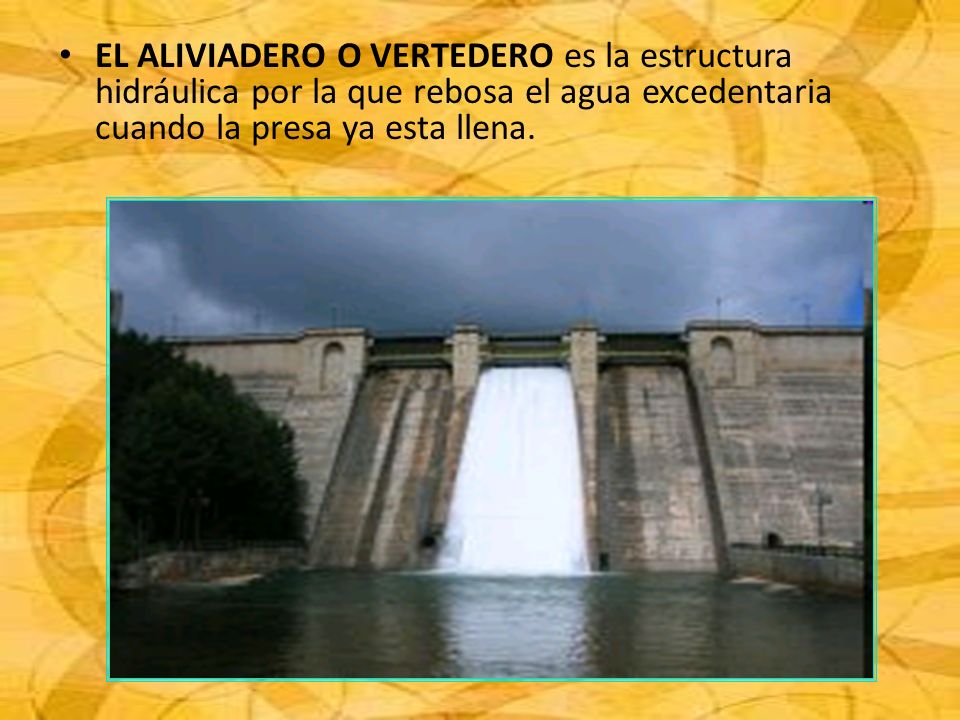

18 EL ALIVIADERO O VERTEDERO es la estructura hidráulica por la que rebosa el agua excedentaria cuando la presa ya esta llena.

19 LAS COMPUERTAS son los dispositivos mecánicos destinados a regular el caudal de agua a través de la presa

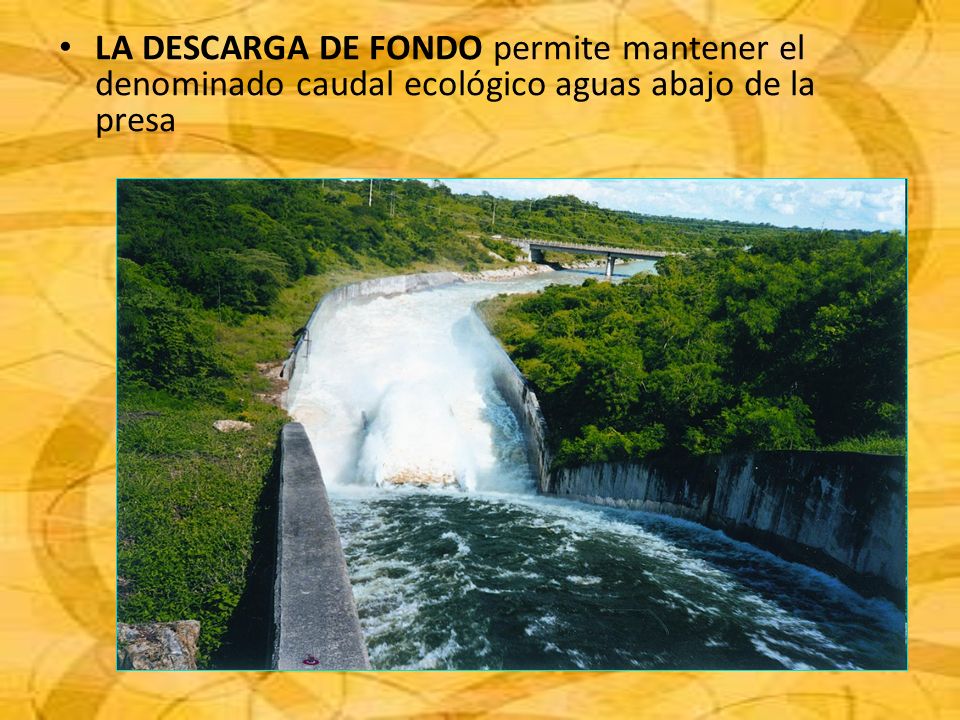

20 LA DESCARGA DE FONDO permite mantener el denominado caudal ecológico aguas abajo de la presa

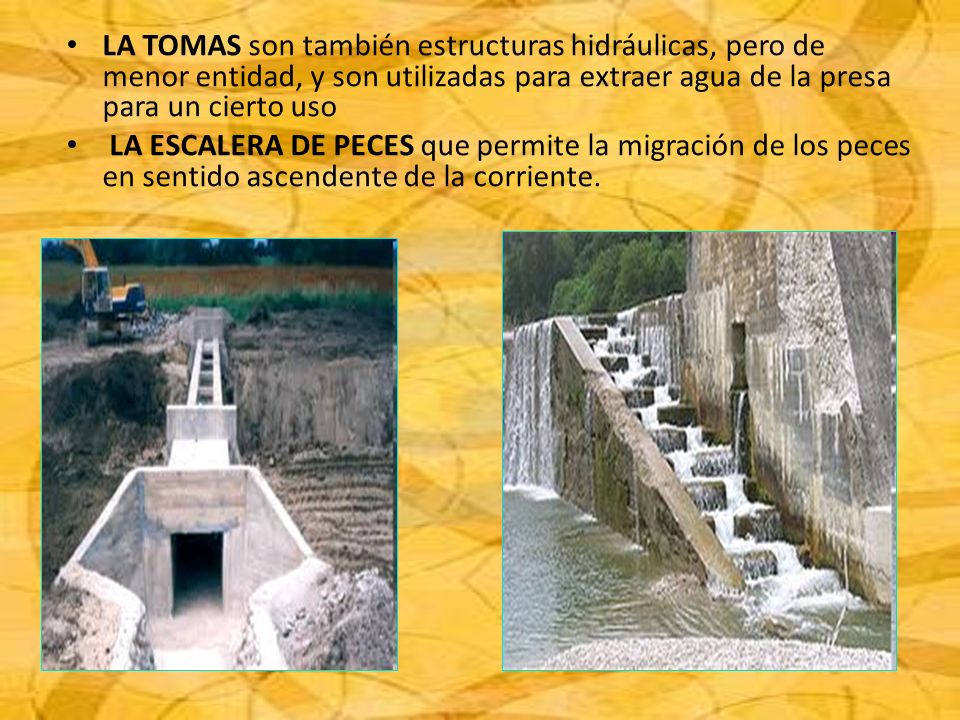

21 LA TOMAS son también estructuras hidráulicas, pero de menor entidad, y son utilizadas para extraer agua de la presa para un cierto uso LA ESCALERA DE PECES que permite la migración de los peces en sentido ascendente de la corriente.

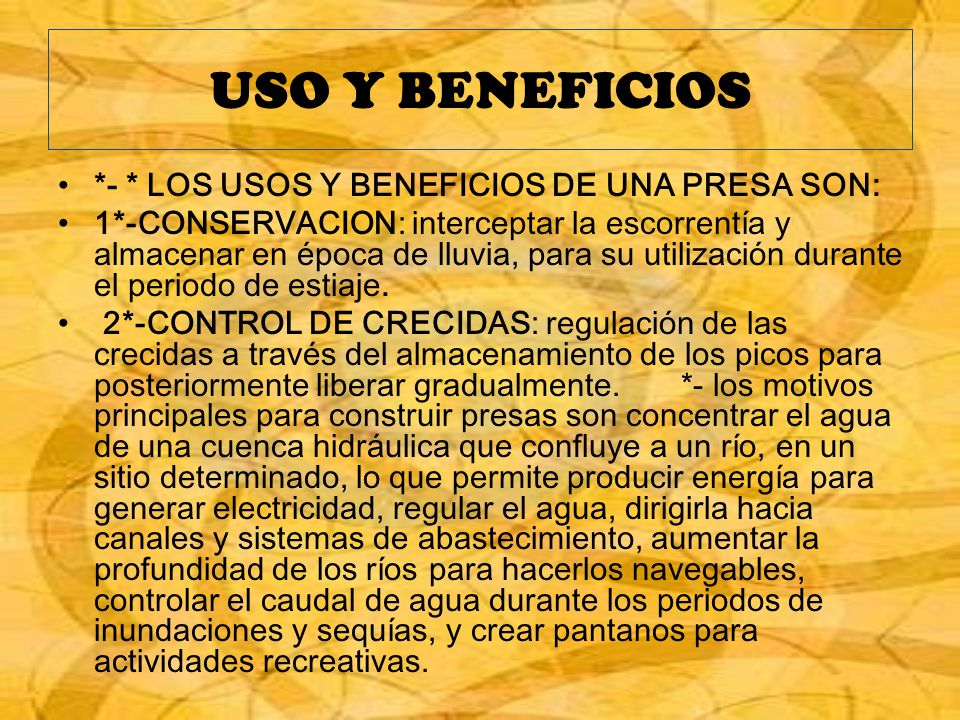

22 USO Y BENEFICIOS *- * LOS USOS Y BENEFICIOS DE UNA PRESA SON:
1*-CONSERVACION: interceptar la escorrentía y almacenar en época de lluvia, para su utilización durante el periodo de estiaje. 2*-CONTROL DE CRECIDAS: regulación de las crecidas a través del almacenamiento de los picos para posteriormente liberar gradualmente *- los motivos principales para construir presas son concentrar el agua de una cuenca hidráulica que confluye a un río, en un sitio determinado, lo que permite producir energía para generar electricidad, regular el agua, dirigirla hacia canales y sistemas de abastecimiento, aumentar la profundidad de los ríos para hacerlos navegables, controlar el caudal de agua durante los periodos de inundaciones y sequías, y crear pantanos para actividades recreativas.

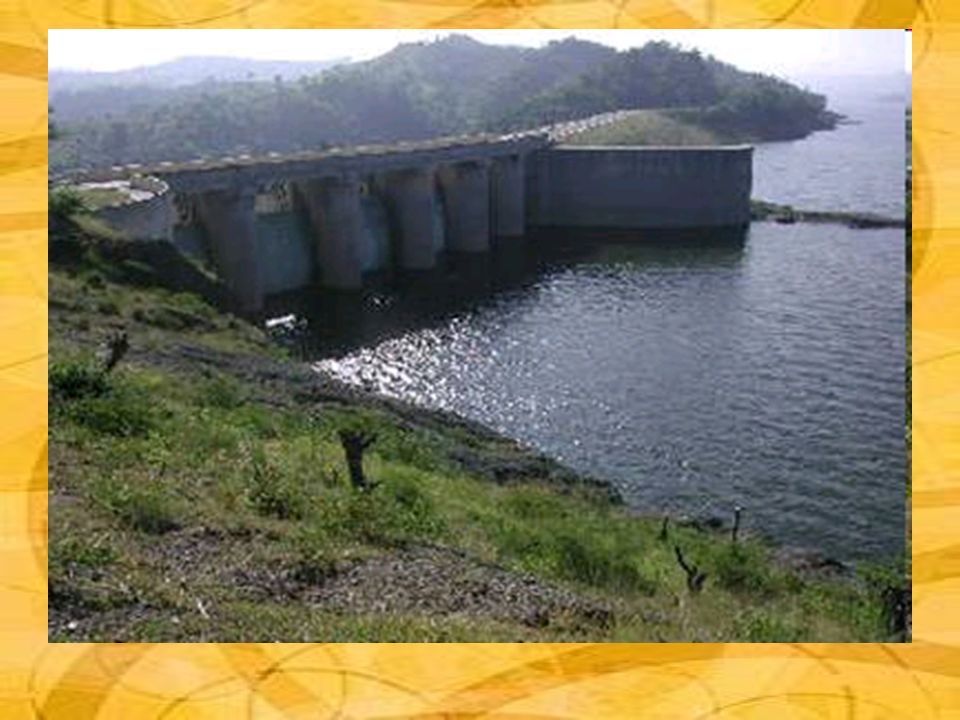

23 PRESA DE TAVERA Descripción General de la Obra

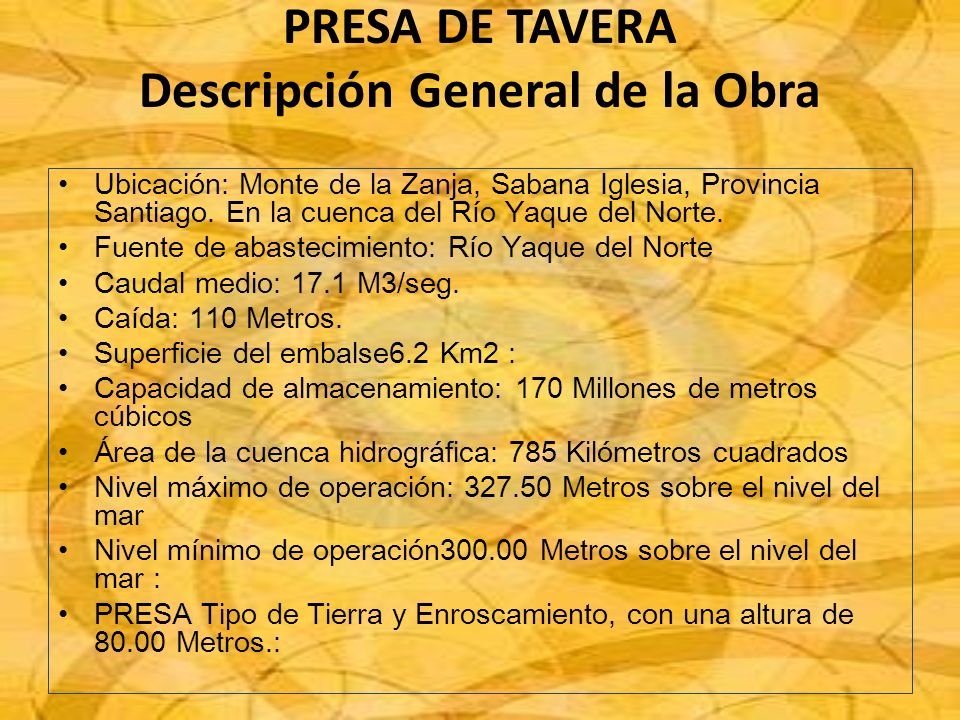

Ubicación: Monte de la Zanja, Sabana Iglesia, Provincia Santiago. En la cuenca del Río Yaque del Norte. Fuente de abastecimiento: Río Yaque del Norte Caudal medio: 17.1 M3/seg. Caída: 110 Metros. Superficie del embalse6.2 Km2 : Capacidad de almacenamiento: 170 Millones de metros cúbicos Área de la cuenca hidrográfica: 785 Kilómetros cuadrados Nivel máximo de operación: Metros sobre el nivel del mar Nivel mínimo de operación Metros sobre el nivel del mar : PRESA Tipo de Tierra y Enroscamiento, con una altura de Metros.:

24 características El VERTEDERO es de Regulación con 6 compuertas radiales, capaces de desalojar un caudal máximo de 1,000 M3/segundo por compuerta. La Obra posee un DESAGÜE DE FONDO capaz de desalojar un caudal máximo de 140 M3/seg. La CASA DE MAQUINAS aloja dos turbinas Francis verticales, que giran a una velocidad de RPM, con un salto de metros y un gasto de agua de 57 m3/seg. Los GENERADORES instalados son de 50,000 que va cada uno y trabajan con un voltaje de salida de 13,800 Voltios. Desde su puesta en marcha (1973) al 31/12/00 han producido una energía de 4, Gwh, con un promedio de generación anual de Gwh.

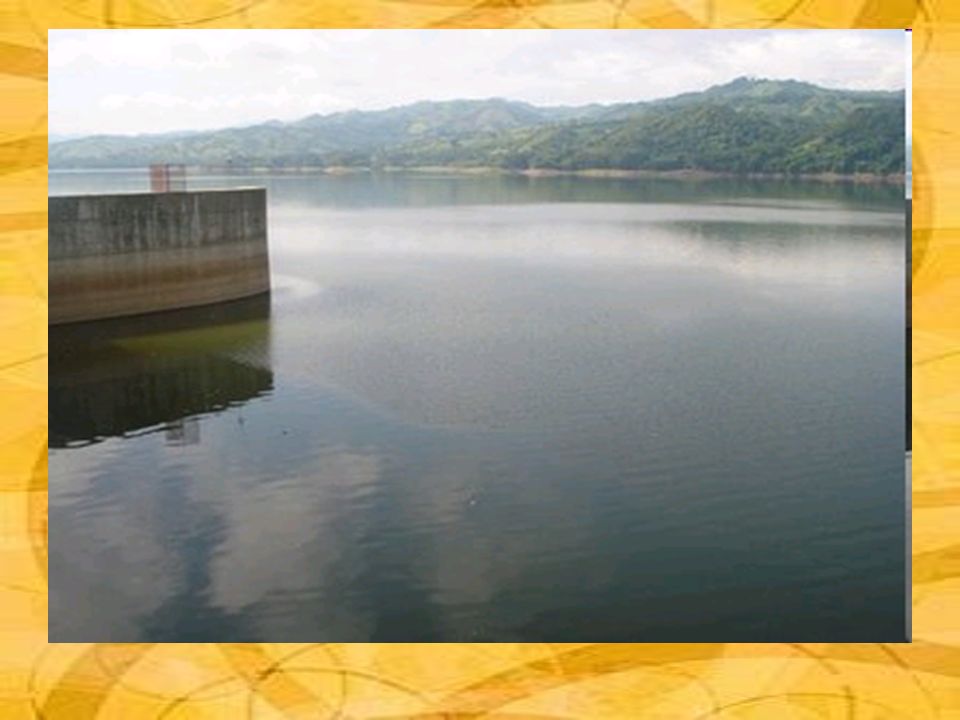

25

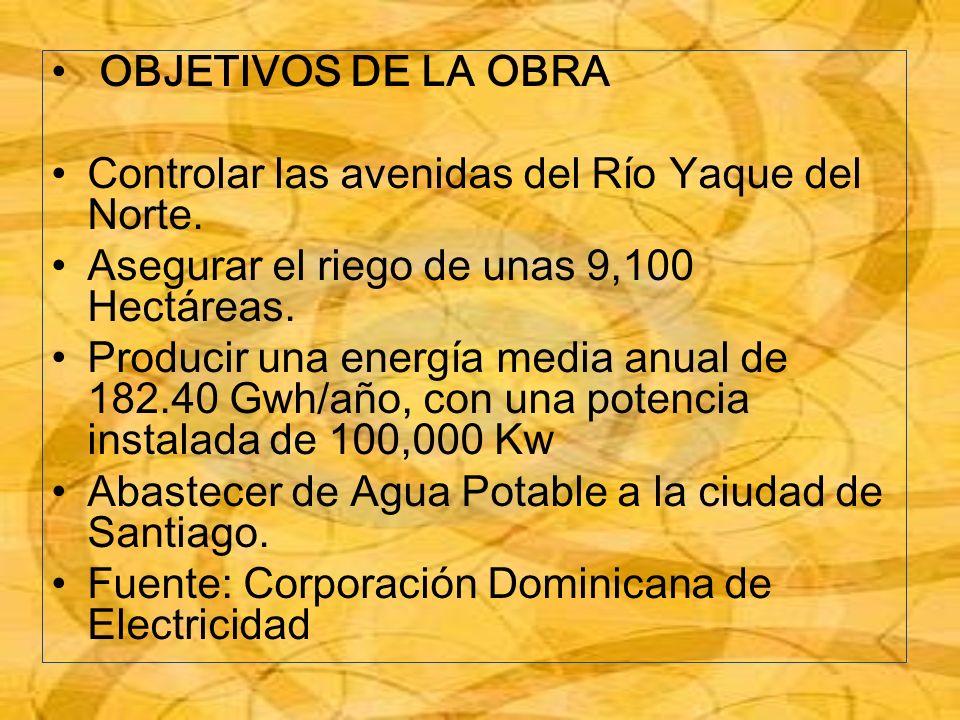

26  OBJETIVOS DE LA OBRA Controlar las avenidas del Río Yaque del Norte. Asegurar el riego de unas 9,100 Hectáreas. Producir una energía media anual de Gwh/año, con una potencia instalada de 100,000 Kw Abastecer de Agua Potable a la ciudad de Santiago. Fuente: Corporación Dominicana de Electricidad

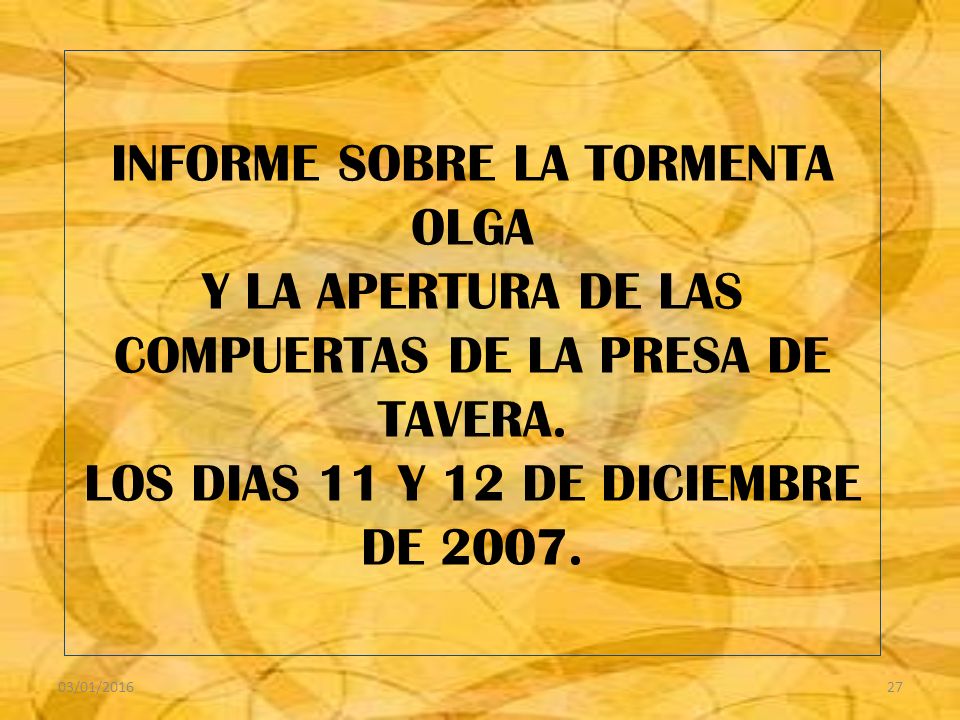

27 INFORME SOBRE LA TORMENTA OLGA Y LA APERTURA DE LAS COMPUERTAS DE LA PRESA DE TAVERA. LOS DIAS 11 Y 12 DE DICIEMBRE DE 2007. 26/04/2017

28

29 ANTECEDENTES. Los registros de los niveles del embalse de la presa de Tavera indican que desde el domingo 09 de diciembre de 2007, a las 12:00 de la noche, hasta el martes 11 de diciembre a las 4:00 p.m., el nivel del embalse se mantuvo en la cota msnm, es decir, que durante 40 horas el nivel del embalse se mantuvo igual, sin que se produjese el necesario descenso de nivel que manda el manual de operaciones y que manda el sentido común. Los registros de los niveles del embalse de la presa de Tavera indican que el martes 11 de diciembre, a las 12 de la noche, el embalse alcanzó un nivel máximo de msnm. 26/04/2017

30

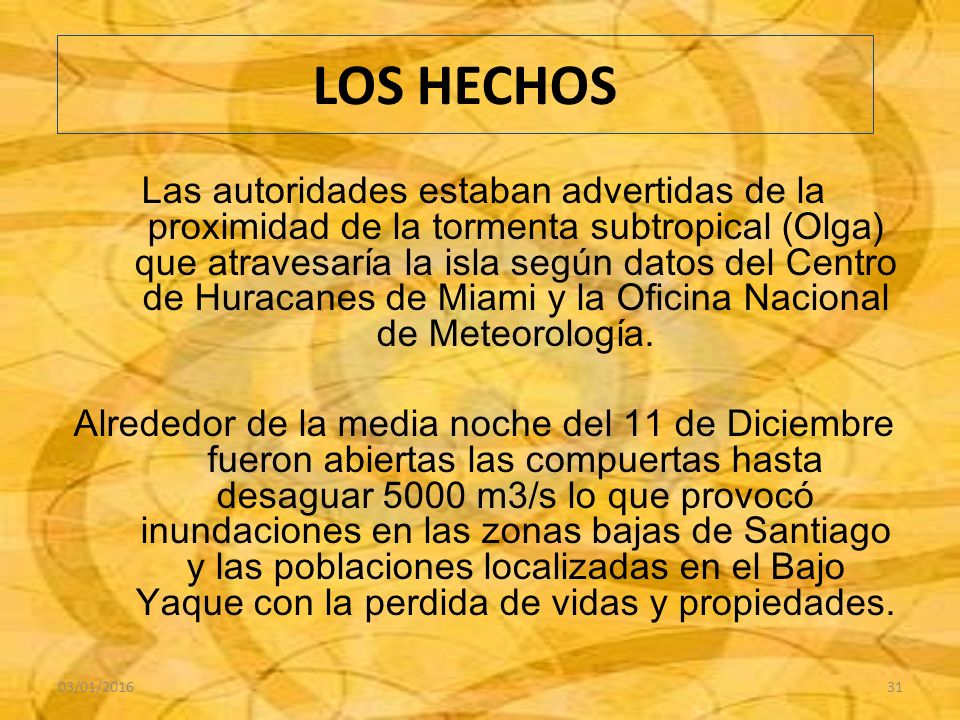

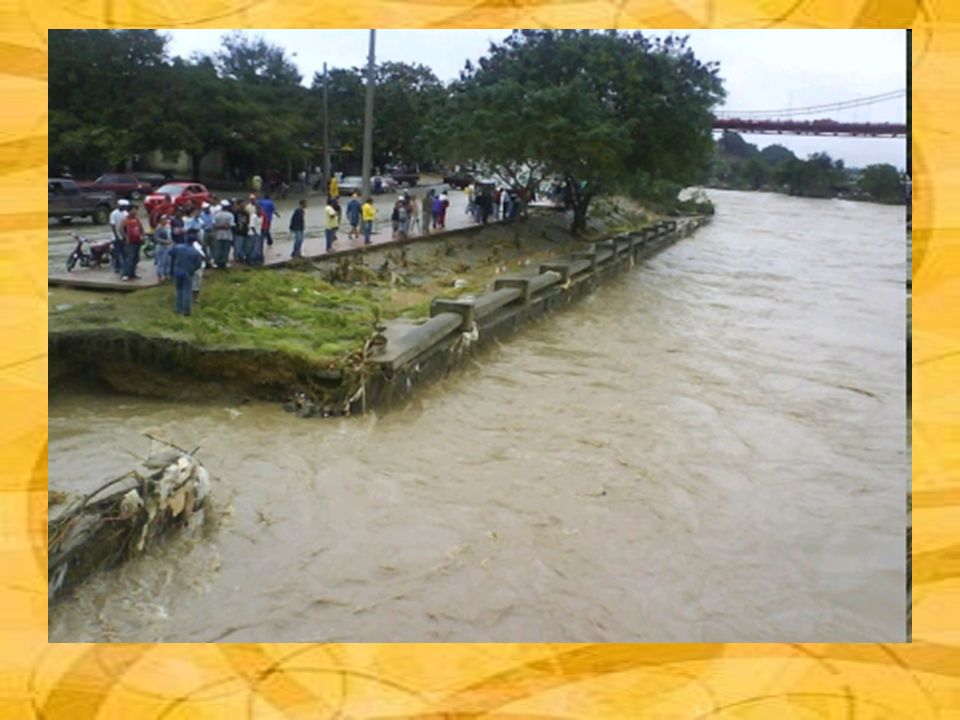

31 LOS HECHOS Las autoridades estaban advertidas de la proximidad de la tormenta subtropical (Olga) que atravesaría la isla según datos del Centro de Huracanes de Miami y la Oficina Nacional de Meteorología. Alrededor de la media noche del 11 de Diciembre fueron abiertas las compuertas hasta desaguar 5000 m3/s lo que provocó inundaciones en las zonas bajas de Santiago y las poblaciones localizadas en el Bajo Yaque con la perdida de vidas y propiedades. 26/04/2017

32

33

34

35 ANÁLISIS CAUSAS REALES Y POSIBLES.
El Instructivo de Operación de Emergencias del complejo Tavera-Bao-López-Angostura no se implementó de manera correcta al no reducir el nivel del embalse tan pronto las autoridades tuvieron conocimiento de que una tormenta se había formado al este-noreste de Puerto Rico, y que dicha tormenta se desplazaba en sentido este-oeste y provocaría intensas lluvias sobre el territorio dominicano. El nivel debió bajarse a la altura 320 msnm y en la medida en que la tormenta se acercaba se debió mantener una descarga de 500 metros cúbicos por segundo. 26/04/2017

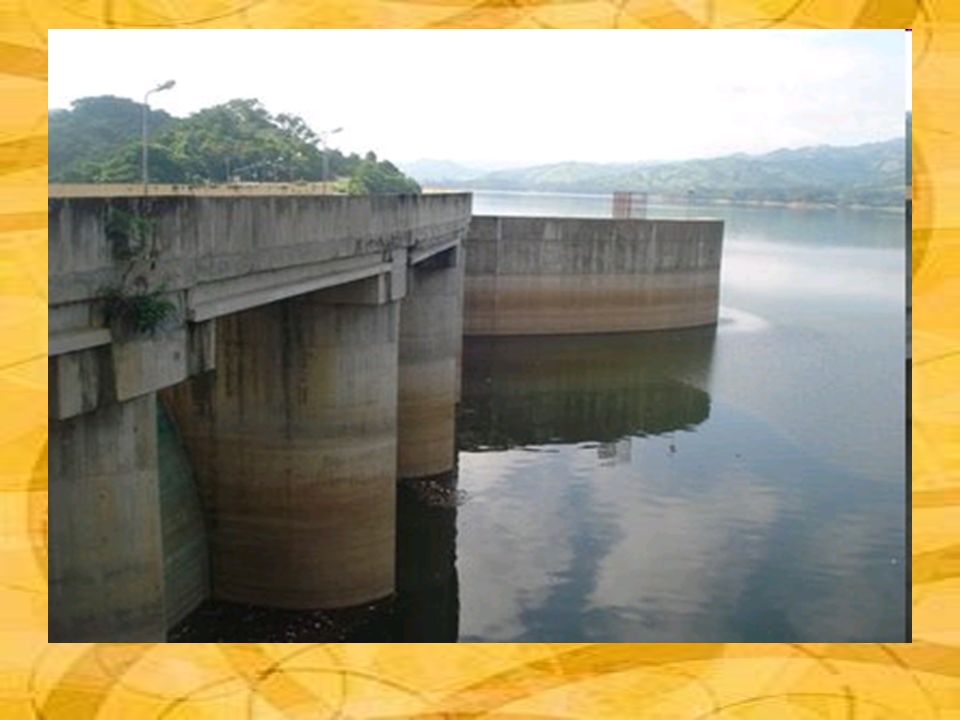

36

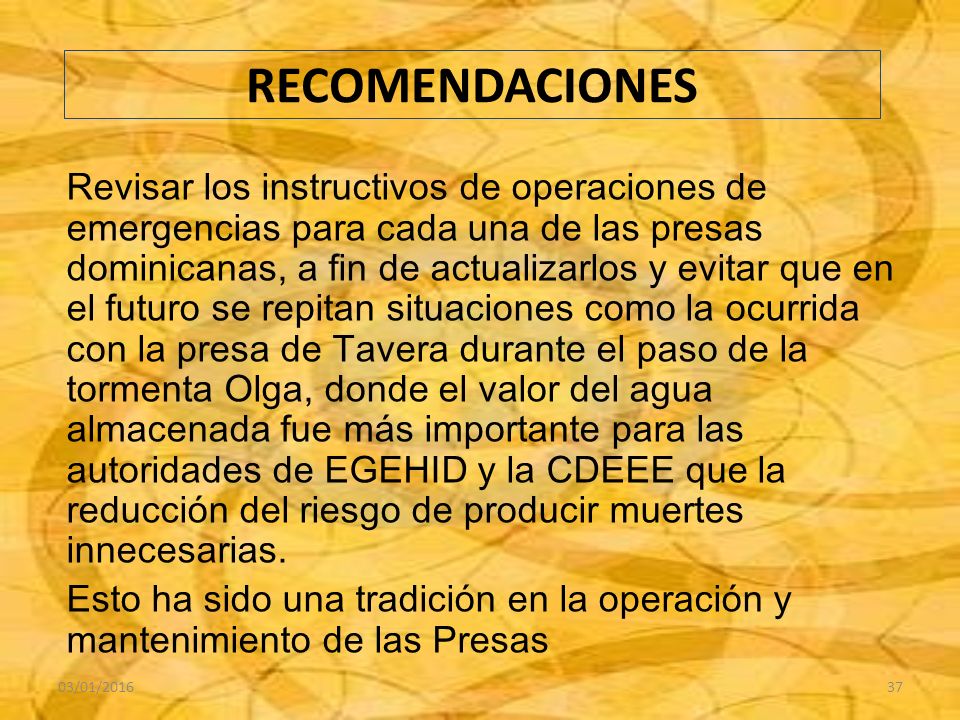

37 RECOMENDACIONES Revisar los instructivos de operaciones de emergencias para cada una de las presas dominicanas, a fin de actualizarlos y evitar que en el futuro se repitan situaciones como la ocurrida con la presa de Tavera durante el paso de la tormenta Olga, donde el valor del agua almacenada fue más importante para las autoridades de EGEHID y la CDEEE que la reducción del riesgo de producir muertes innecesarias. Esto ha sido una tradición en la operación y mantenimiento de las Presas 26/04/2017

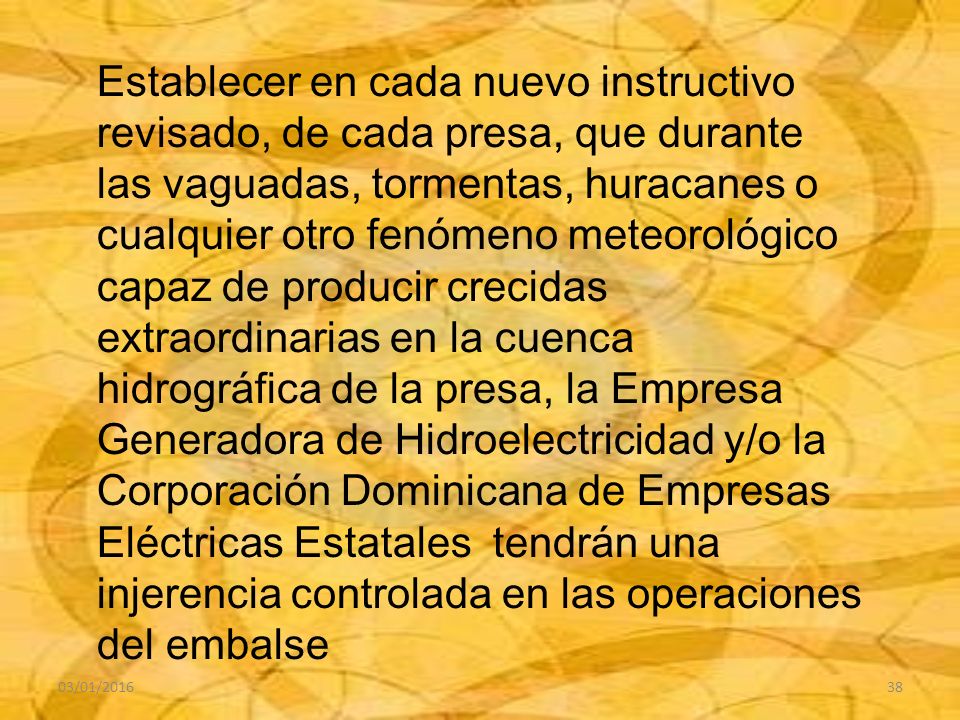

38 Establecer en cada nuevo instructivo revisado, de cada presa, que durante las vaguadas, tormentas, huracanes o cualquier otro fenómeno meteorológico capaz de producir crecidas extraordinarias en la cuenca hidrográfica de la presa, la Empresa Generadora de Hidroelectricidad y/o la Corporación Dominicana de Empresas Eléctricas Estatales tendrán una injerencia controlada en las operaciones del embalse 26/04/2017

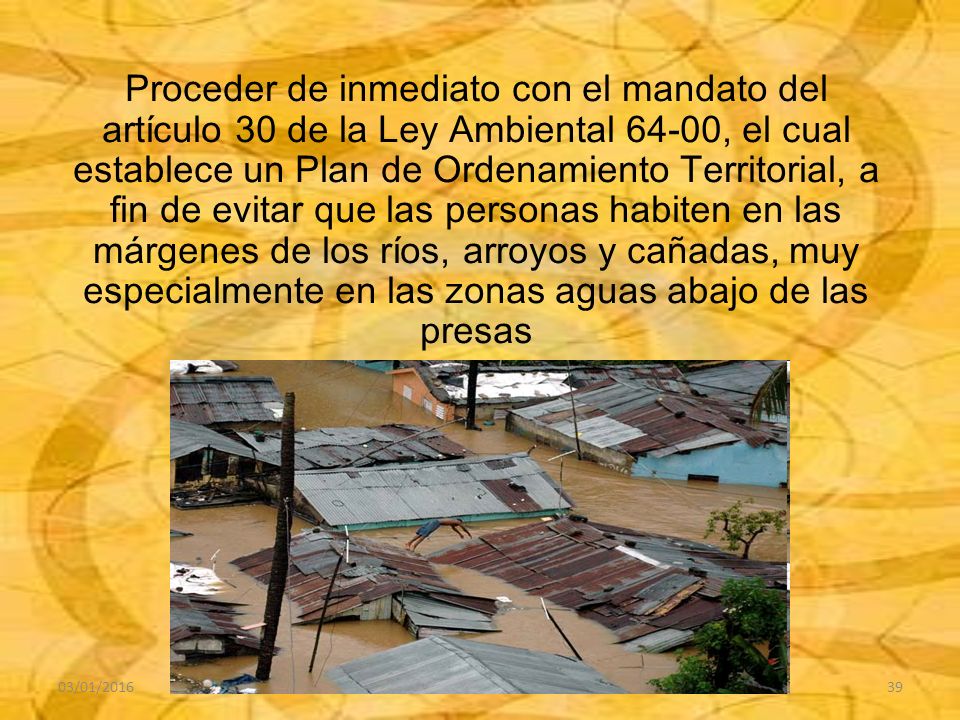

39 Proceder de inmediato con el mandato del artículo 30 de la Ley Ambiental 64-00, el cual establece un Plan de Ordenamiento Territorial, a fin de evitar que las personas habiten en las márgenes de los ríos, arroyos y cañadas, muy especialmente en las zonas aguas abajo de las presas 26/04/2017

40
