1 Propiedades y aplicaciones de un producto hidrofóbico AWP para papel y cartón.
CONFIDENTIAL (*Technology Licensed by Sigma Alimentos (Sigma) to Nanomateriales Patent Pending Number PCT/MX2013/000047)

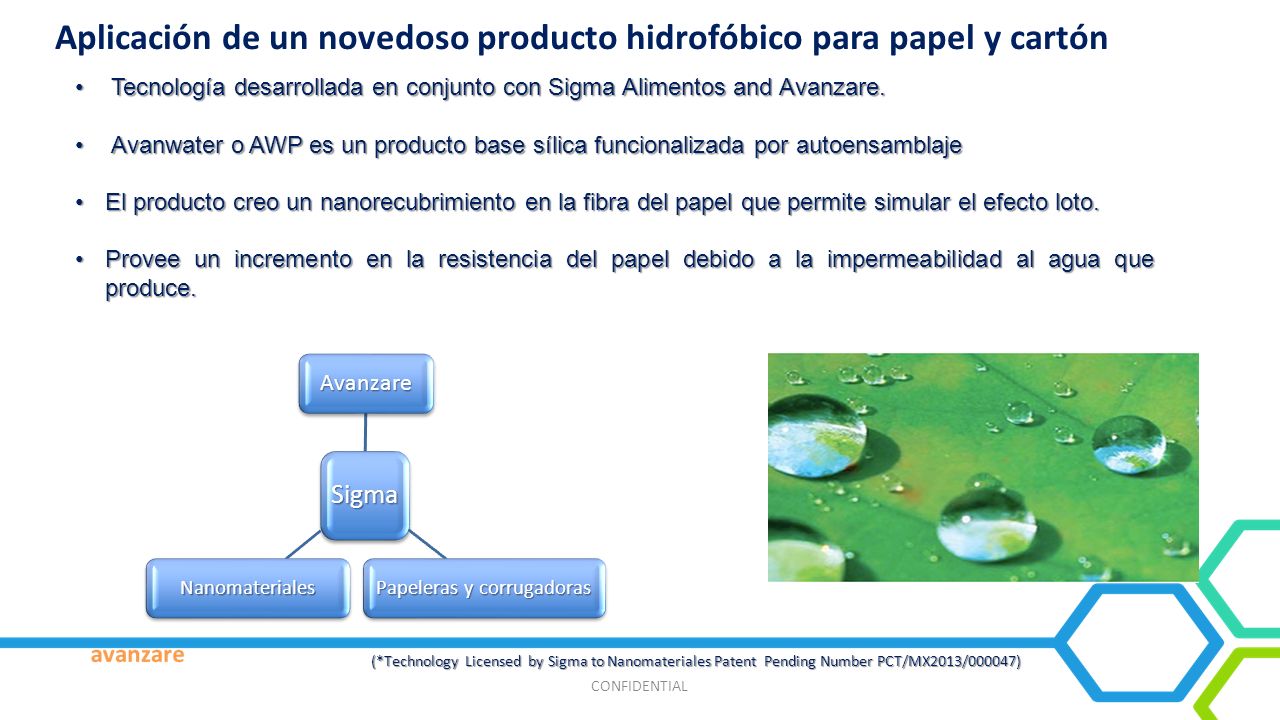

2 Papeleras y corrugadoras
Aplicación de un novedoso producto hidrofóbico para papel y cartón Tecnología desarrollada en conjunto con Sigma Alimentos and Avanzare. Avanwater o AWP es un producto base sílica funcionalizada por autoensamblaje El producto creo un nanorecubrimiento en la fibra del papel que permite simular el efecto loto. Provee un incremento en la resistencia del papel debido a la impermeabilidad al agua que produce. Sigma Avanzare Papeleras y corrugadoras Nanomateriales (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

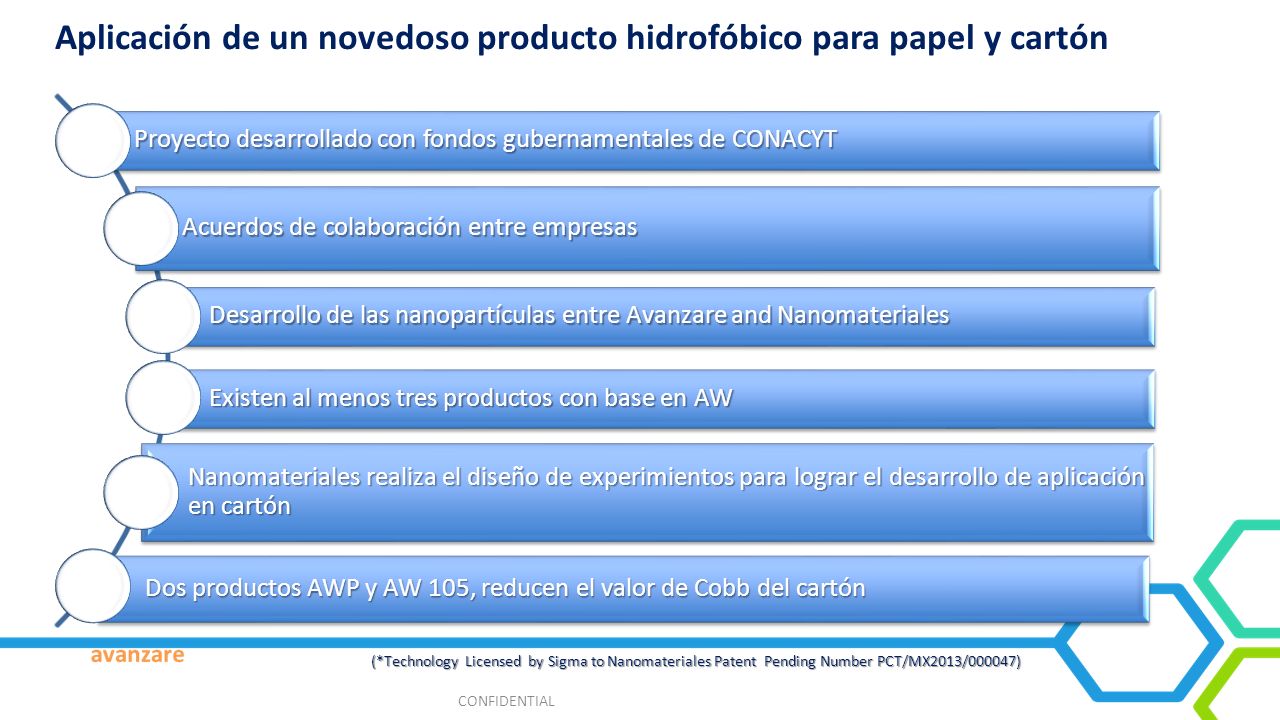

3 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Proyecto desarrollado con fondos gubernamentales de CONACYT Acuerdos de colaboración entre empresas Desarrollo de las nanopartículas entre Avanzare and Nanomateriales Existen al menos tres productos con base en AW Nanomateriales realiza el diseño de experimientos para lograr el desarrollo de aplicación en cartón Dos productos AWP y AW 105, reducen el valor de Cobb del cartón (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

4 Hydrophobic product application on paper and cardboard
Pilot tests were carried out, followed by the industrial scale at the converting plant with good results, generating an application patent to global level or PCT Currently the product is used without problem in the industrial plant with benefits that later are presented Nanomateriales signed a commercial and licensee agreement worlwide with Sigma for the sale of the product and its use in the application of the cardboard and paper (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

5 Condiciones de operación en máquina de papel
Aplicación similar a la realizada para la resina Michelman actualmente utilizada en la industria corrugadora. La temperatura de proceso es importante para lograr el anclaje de los elementos hidrófobos nanoestructurados en la fibra de papel.   Condiciones temperatura en operación Temperatura °C 1 Rodillo de calentamiento 2 Rodillo posterior 90-100 3 Rodillo corrugadora 4 Rodillo post corrugado 1 2 3 4 Paper direction (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

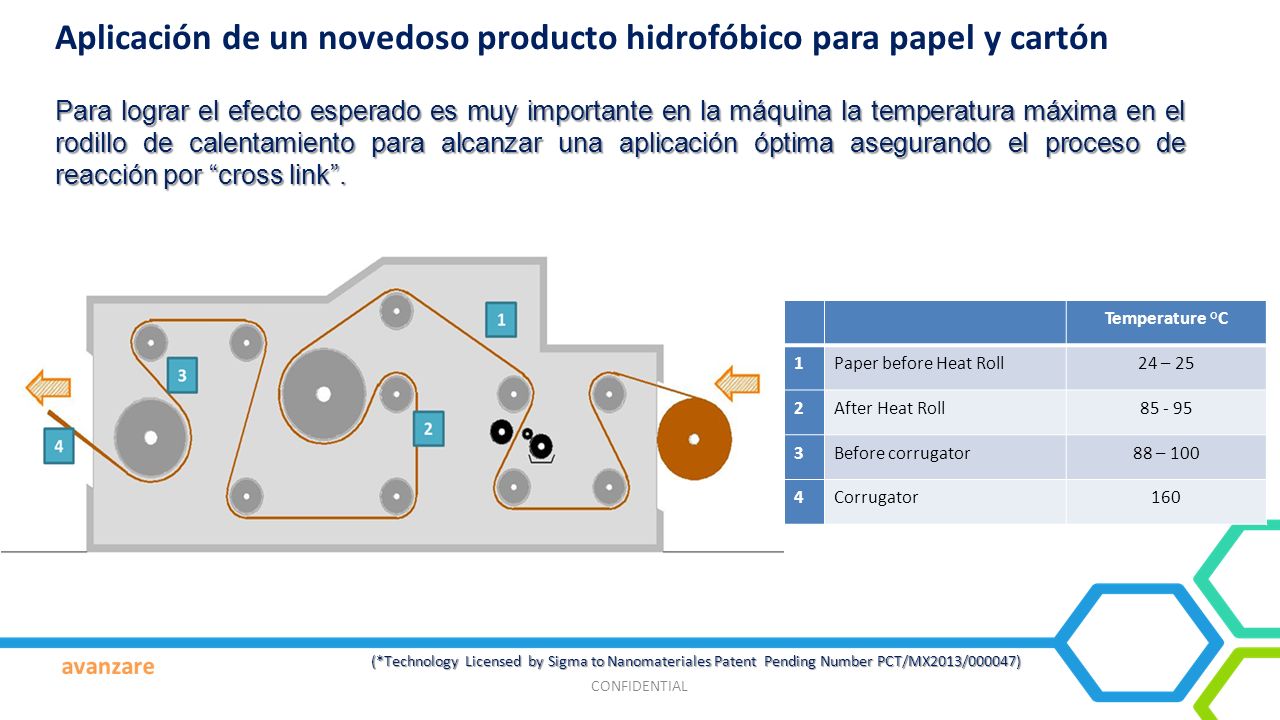

6 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Para lograr el efecto esperado es muy importante en la máquina la temperatura máxima en el rodillo de calentamiento para alcanzar una aplicación óptima asegurando el proceso de reacción por “cross link”. Temperature °C 1 Paper before Heat Roll 24 – 25 2 After Heat Roll 3 Before corrugator 88 – 100 4 Corrugator 160 (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

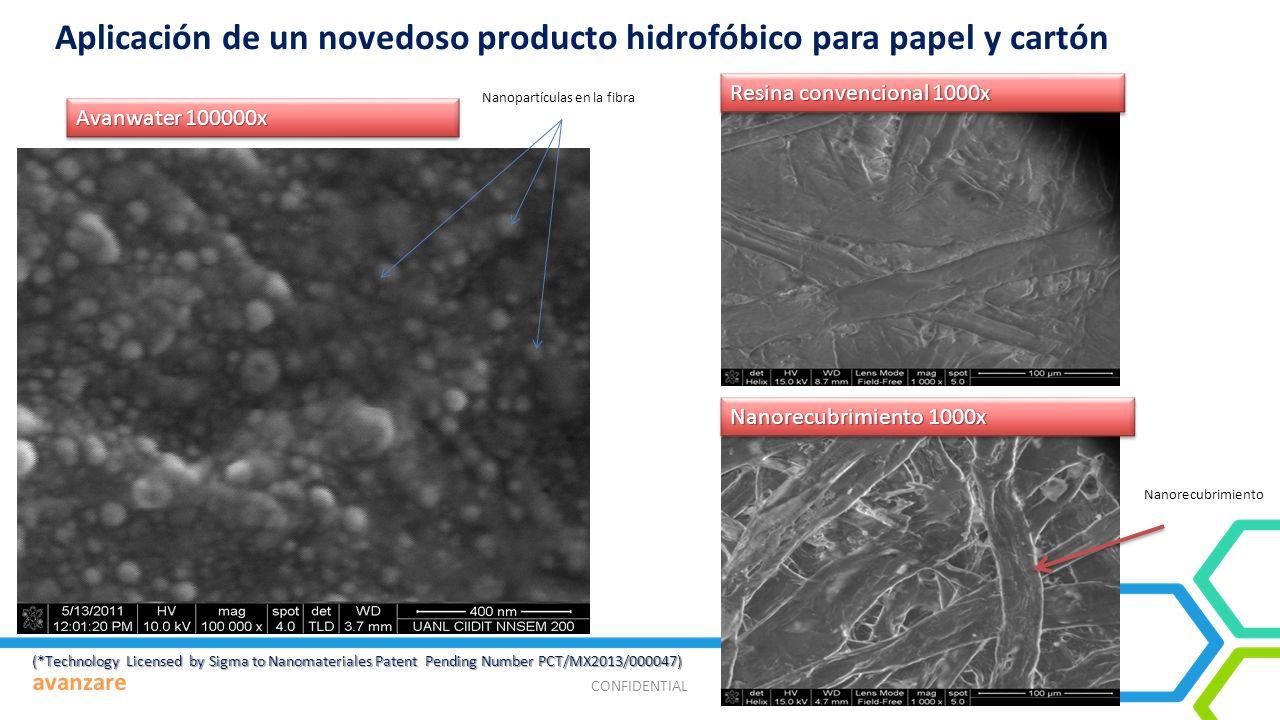

7 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Resina convencional 1000x Nanopartículas en la fibra Avanwater x Nanorecubrimiento 1000x Nanorecubrimiento (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

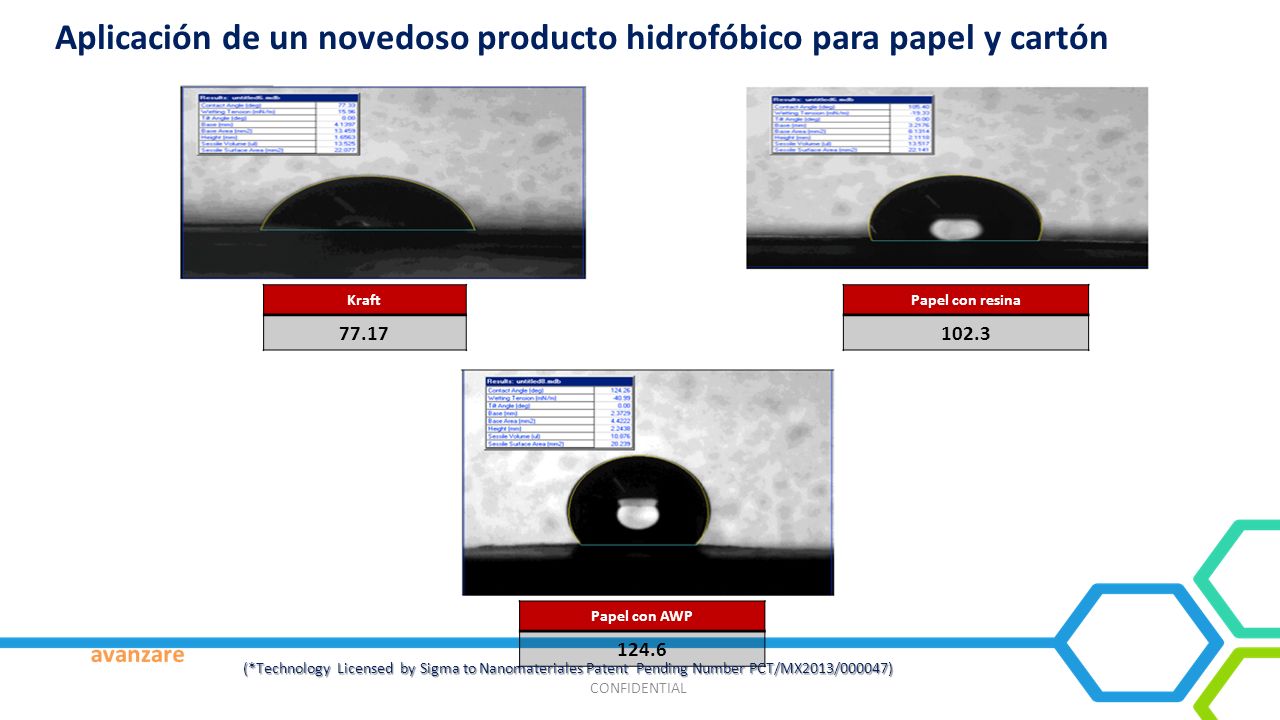

8 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Kraft 77.17 Papel con resina 102.3 Papel con AWP 124.6 (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

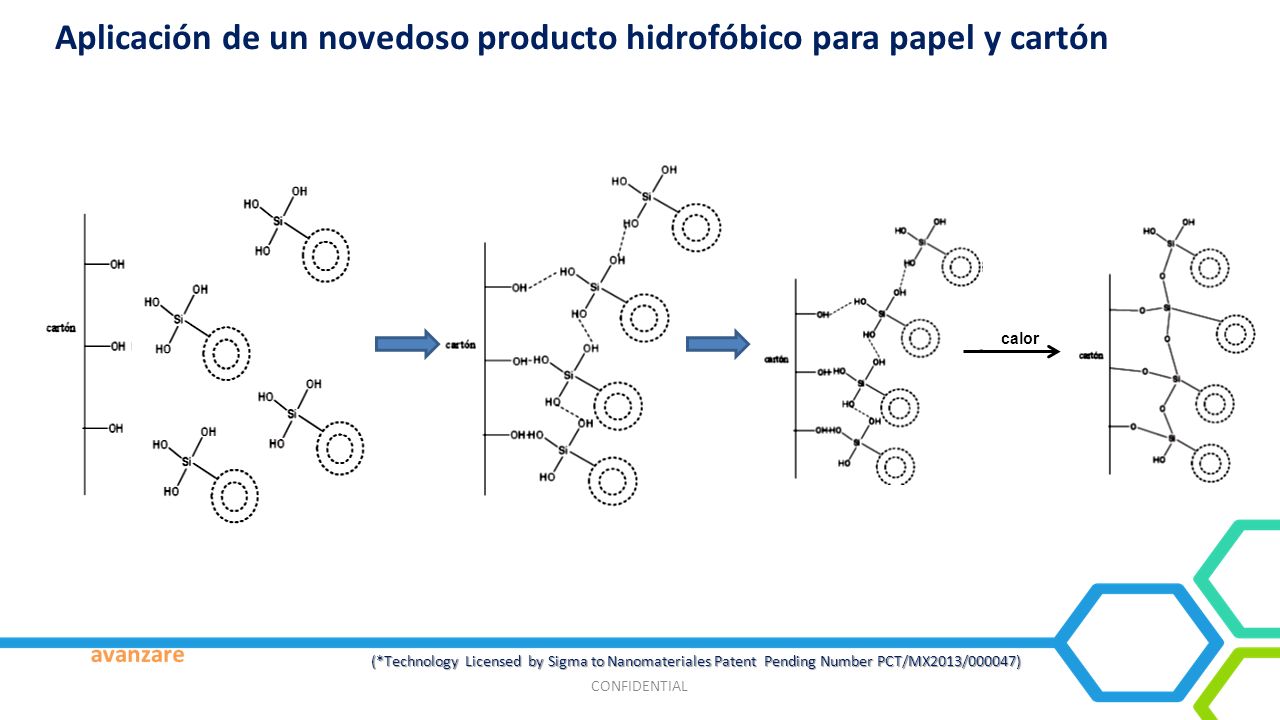

9 Aplicación de un novedoso producto hidrofóbico para papel y cartón
calor (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

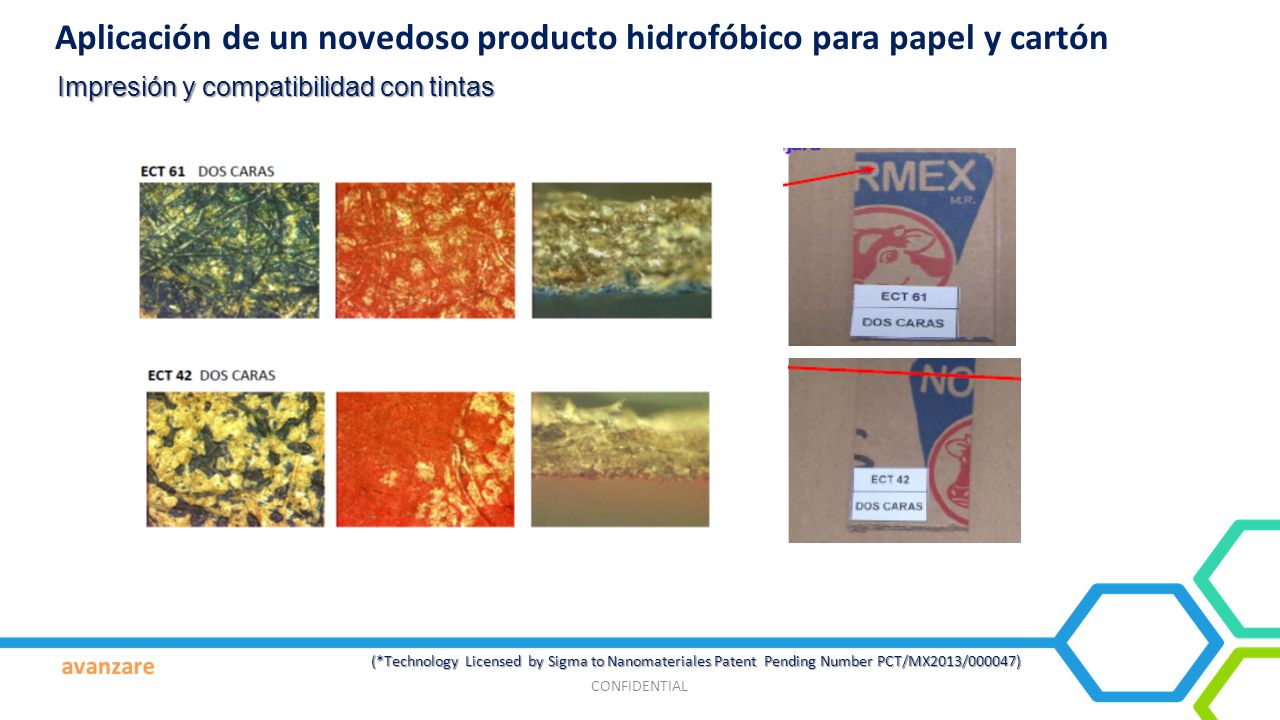

10 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Impresión y compatibilidad con tintas (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

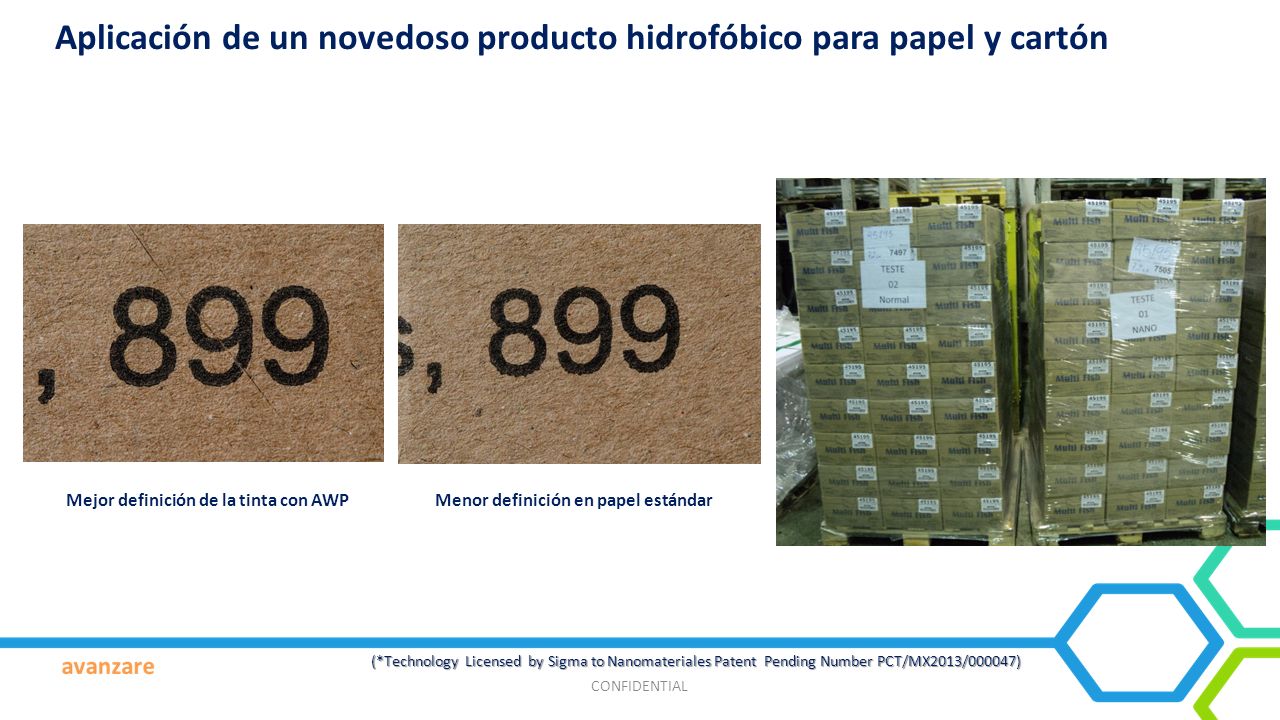

11 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Mejor definición de la tinta con AWP Menor definición en papel estándar (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

12 Aplicación de un novedoso producto hidrofóbico para papel y cartón
Resultados No afecta o mejora las propiedades mecánicas, evita la pérdida de resistencia por la humedad del producto. La ECT se mantiene durante un período más largo en condiciones de baja temperatura y la humedad. Mejora el valor de Cobb (mejor resistencia a la humedad) Ángulo de contacto mayor que 130°C Excelente adherencia del nanorecubrimiento al papel sin desprendimiento. El producto se puede aplicar a la parte interna y externa, también en el medio del cartón Es posible imprimir con el recubrimiento sin la necesidad de utilizar tintas especiales. Excelentes propiedades al utilizar pegamentos. La cantidad de aplicación es del orden de 0,01 a 0,012 l / m2 Actualmente el producto se utiliza en condiciones industriales sin presentar problemas. No requiere de grandes inversiones para su aplicación.   El papel es reciclable y sin presencia de gomas. (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

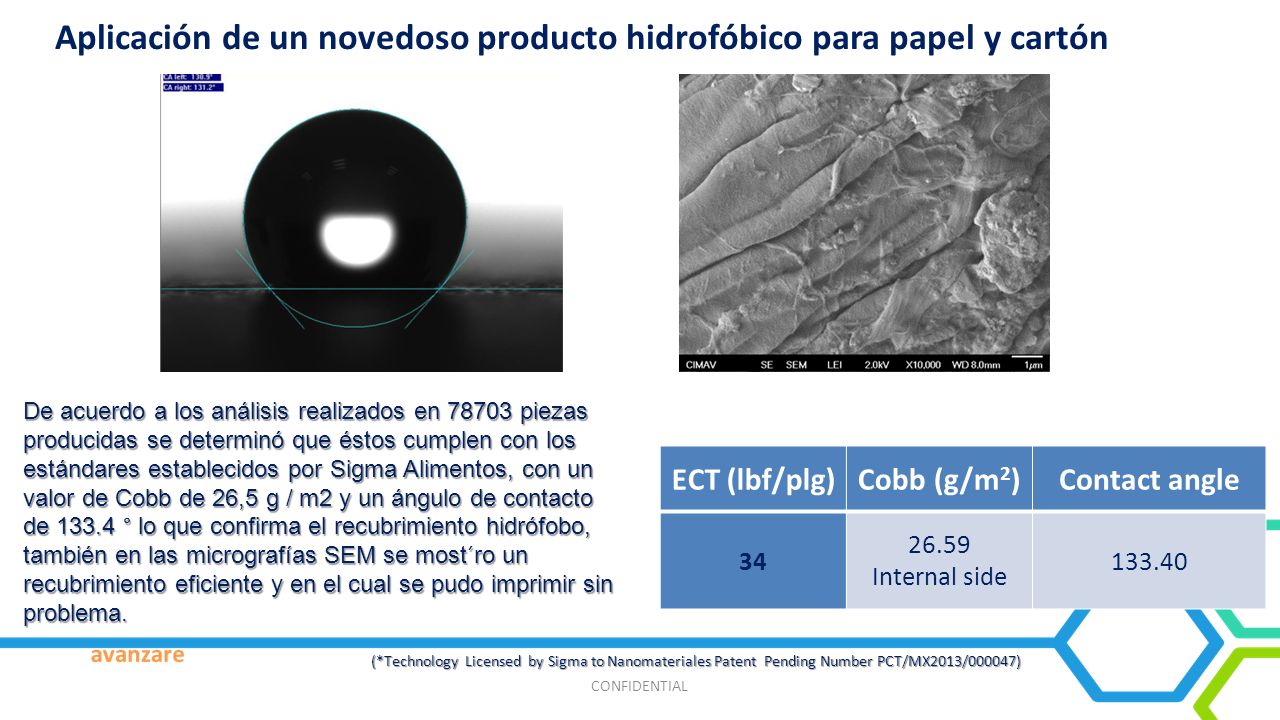

13 Aplicación de un novedoso producto hidrofóbico para papel y cartón
De acuerdo a los análisis realizados en piezas producidas se determinó que éstos cumplen con los estándares establecidos por Sigma Alimentos, con un valor de Cobb de 26,5 g / m2 y un ángulo de contacto de ° lo que confirma el recubrimiento hidrófobo, también en las micrografías SEM se most´ro un recubrimiento eficiente y en el cual se pudo imprimir sin problema. ECT (lbf/plg) Cobb (g/m2) Contact angle 34 26.59 Internal side 133.40 (*Technology Licensed by Sigma to Nanomateriales Patent Pending Number PCT/MX2013/000047) CONFIDENTIAL

14 Contacto: Joel Gutiérrez
