Enrique Gadea Carrera RADIACIONES NO IONIZANTES.

Presentaciones similares


Presentación del tema: "Enrique Gadea Carrera RADIACIONES NO IONIZANTES."— Transcripción de la presentación:

1 Enrique Gadea Carrera RADIACIONES NO IONIZANTES

2 RADIACIONES NO IONIZANTES IONIZANTES FEB (ELF) Radiofrecuencias Microondas Infrarrojo Visible Ultravioleta Electomagnéticas Corpusculares Rayos X Radiación γ Radiación α Radiación β Neutrones

3 RADIACIONES ELECTROMAGNÉTICAS Forma de energía de origen atómico o molecular No necesitan soporte material para su propagación Se propagan a la velocidad de la luz (3X10 8 m/s) Su energía es directamente proporcional a la frecuencia La capacidad de alterar la materia depende de la energía de la radiación (ionización)

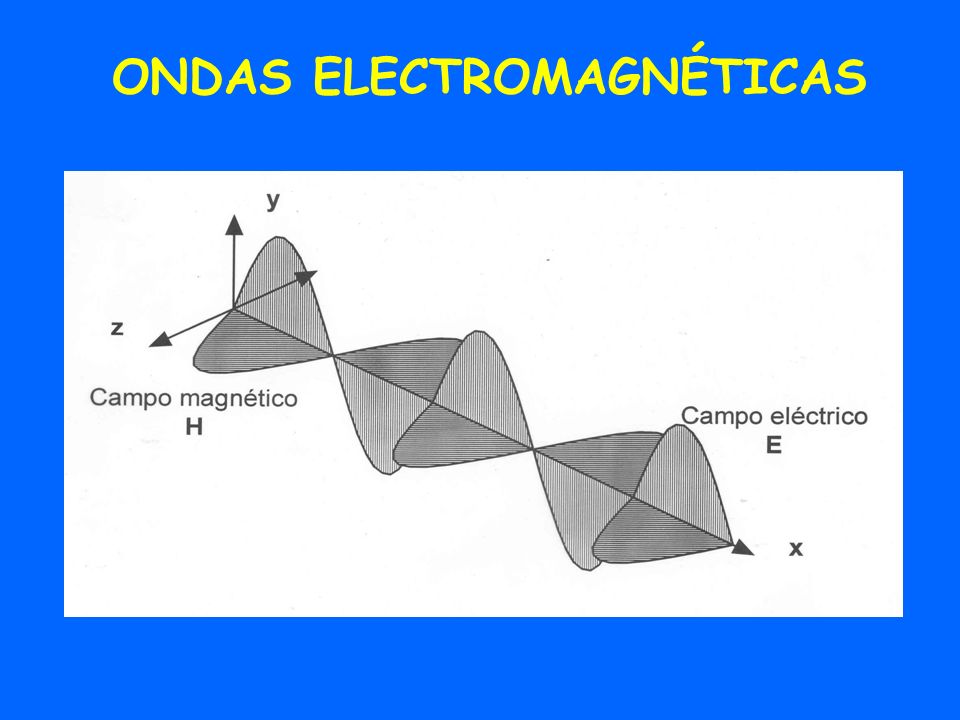

4 ONDAS ELECTROMAGNÉTICAS

5 RADIACIONES ELECTROMAGNÉTICAS ν = c/λ ν: frecuencia (Hz) c: velocidad de la luz (3 X 10 8 m/s) λ: longitud de onda (m) E = h X ν E: energía h: constante de Planck (6,63 X J/s) ν: frecuencia (Hz)

6 CEM estáticos Extremada baja Frecuencia (ELF) Radiofrecuencias Microondas Infrarrojos (IR) Visible Ultravioleta (UV) Rayos X Radiación γ ESPECTRO ELECTROMAGNÉTICO IONIZANTES Inducción de corrientes eléctricas y energía rotacional Energía vibracional Ionización NO IONIZANTES

7 CEM estáticos ELF Radiofrecuencias Microondas Infrarrojo Visible Ultravioleta A y B Ultravioleta C Raxos X Radiación γ Conductores de corriente continua Resonancia magnética de imagen PVD Conductores de corriente alterna Diatermia Lámparas de aplicación de calor Láseres Lámparas solares Lámparas germicidas Radiodiagnóstico Radioterapia O kHz10 kHz1 GHz300 GHz 1 mm 780 nm400 nm100 nm10 nm 30 PHz NO IONIZANTESIONIZANTES

8 Radiaciones de extremada baja frecuencia y subradiofrecuencias (0 -10 kHz) Efectos comprobados Inducción de corrientes eléctricas: Efectos sistema cardiovascular Efectos sistema nervioso central Afectación de marcapasos y prótesis metálicas

9 Campos electromagnéticos (CEM) de bajas frecuencias Otros posibles efectos (I) …la evidencia experimental publicada hasta el presente sobre la posible influencia de los CEM en el proceso carcinogénico no es concluyente. Los estudios epidemiológicos sobre exposición residencial no han mostrado un aumento de la incidencia de cáncer en los adultos expuestoscarcinogénico no es concluyente (Evaluación actualizada de los campos electromagnéticos en relación con la salud pública. Informe técnico elaborado por el Comité de Expertos. Septiembre Mº. De Sanidad y Consumo)

10 Campos electromagnéticos (CEM) de bajas frecuencias Otros posibles efectos (II)...los CEM de baja frecuencia, a los niveles habituales que se encuentran en la exposición residencial no causan cáncer. Sin embargo, algunos estudios epidemiológicos indican un posible ligero incremento del riesgo de leucemia en los niños (frecuencia: 50/60 Hz) a niveles de campo magnético promediados en el tiempo 0,4µT [Comisión Internacional sobre Protección de la Radiación No-Ionizante (ICNIRP)]

11 CAMPOS ESTÁTICOS Y ELF Clasificación IARC (monografía 80, 2002) Grupo 1:El agente es carcinógeno para los humanos Grupo 2A:El agente es probablemente carcinógeno para los humanos Grupo 2B:El agente es un posible carcinógeno para los humanos (campos magnéticos ELF) Grupo 3:El agente no puede clasificarse según su carcinógenicidad para los humanos (campos estáticos y campos magnéticos ELF) Grupo 4:El agente es probablemente no cancerígeno para los humanos

12 Radiofrecuencias y microondas (10 kHz GHz) Efectos comprobados Inducción de corrientes eléctricas y absorción como energía rotacional (efecto térmico): Efectos funciones del sistema nervioso central Síndrome neurasténico (dolor de cabeza, insomnio, excitabilidad nerviosa, etc.) Fatiga calorífica de cuerpo entero (hipertermia, descenso en la producción de espermatozoides, etc.) Calentamiento local excesivo en tejidos (quemaduras localizadas y cataratas térmicas)

13 Radiofrecuencias y Microondas Otros posibles efectos (I) Para radiofrecuencias y microondas....no se ha obtenido evidencia de efectos cancerígenos en niños o adultos a partir de los estudios epidemiológicos. Otras observaciones, relativamente amplias, tampoco han proporcionado evidencias de citotoxicidad extrapolables a la població humana (Comité Científico de la UE)

14 Radiofrecuencias y Microondas Otros posibles efectos (II) Ningún estudio permite concluir que la exposición a CEM de radiofrecuencias emitidas por los teléfonos móviles o sus estaciones base tengan algún peligro para la salud [ Champs electromagnétiques et santé publique. Organización Mundial de la Salud (OMS). Comunicado de 23/1/02]

15 CEM MAGNITUDES FÍSICAS (I) CAMPO ELÉCTRICO Intensidad de campo eléctrico E (V/m): cantidad vectorial que corresponde a la fuerza ejercida sobre una partícula cargada independientemente de su movimiento CAMPO MAGNÉTICO Intensidad de campo magnético H (A/m): cantidad vectorial que, junto con la inducción magnética, determina una campo magnético Densidad de flujo magnético o inducción magnética B (T): cantidad magnética que da lugar a una fuerza que actúa sobre cargas en movimiento

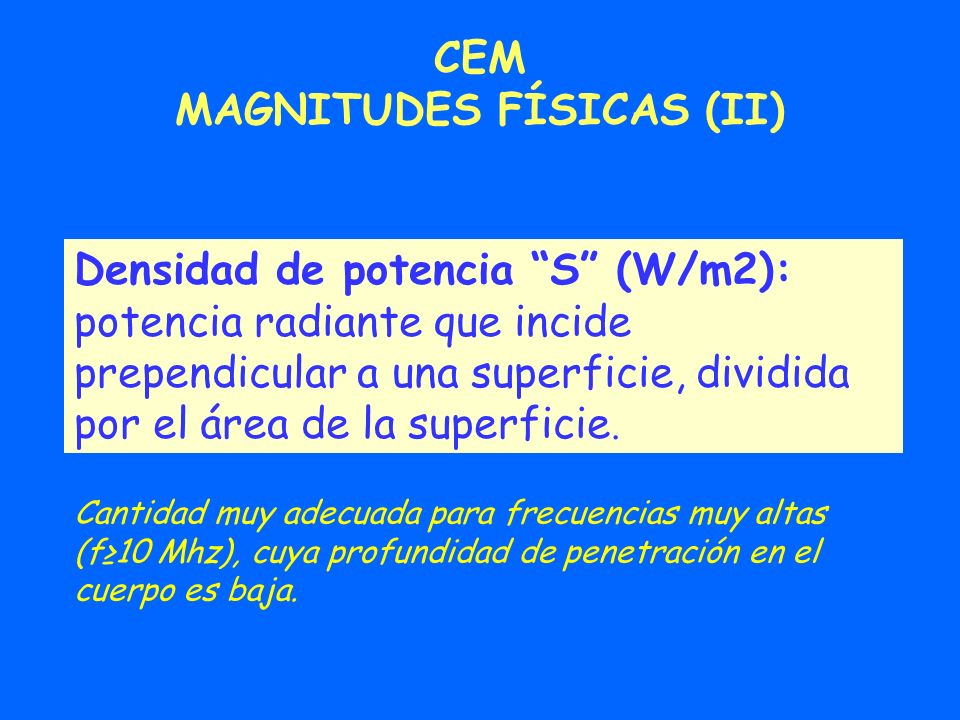

16 Densidad de potencia S (W/m2): potencia radiante que incide prependicular a una superficie, dividida por el área de la superficie. CEM MAGNITUDES FÍSICAS (II) Cantidad muy adecuada para frecuencias muy altas (f10 Mhz), cuya profundidad de penetración en el cuerpo es baja.

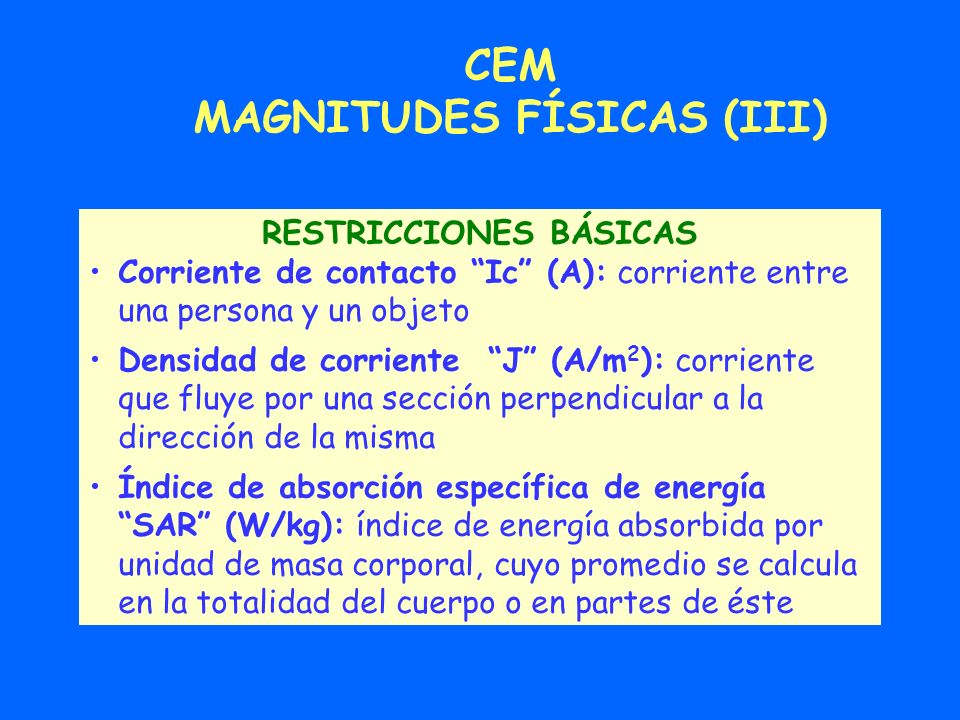

17 CEM MAGNITUDES FÍSICAS (III) RESTRICCIONES BÁSICAS Corriente de contacto Ic (A): corriente entre una persona y un objeto Densidad de corriente J (A/m 2 ): corriente que fluye por una sección perpendicular a la dirección de la misma Índice de absorción específica de energía SAR (W/kg): índice de energía absorbida por unidad de masa corporal, cuyo promedio se calcula en la totalidad del cuerpo o en partes de éste

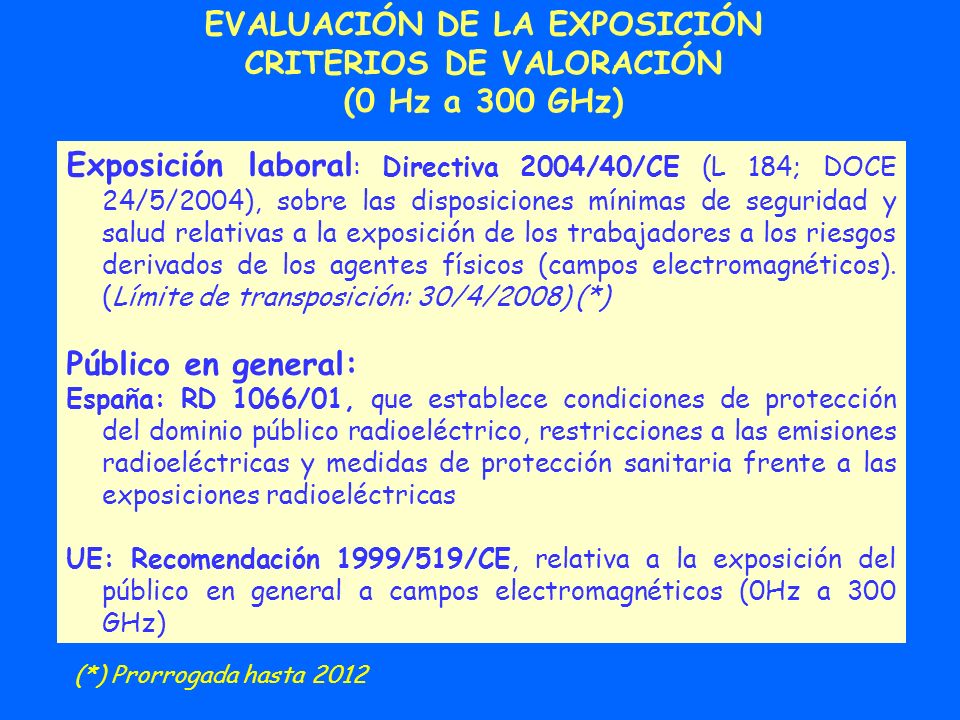

18 EVALUACIÓN DE LA EXPOSICIÓN CRITERIOS DE VALORACIÓN (0 Hz a 300 GHz) Exposición laboral : Directiva 2004/40/CE (L 184; DOCE 24/5/2004), sobre las disposiciones mínimas de seguridad y salud relativas a la exposición de los trabajadores a los riesgos derivados de los agentes físicos (campos electromagnéticos). (Límite de transposición: 30/4/2008) (*) Público en general: España: RD 1066/01, que establece condiciones de protección del dominio público radioeléctrico, restricciones a las emisiones radioeléctricas y medidas de protección sanitaria frente a las exposiciones radioeléctricas UE: Recomendación 1999/519/CE, relativa a la exposición del público en general a campos electromagnéticos (0Hz a 300 GHz) (*) Prorrogada hasta 2012

19 Valores límites de exposición (exposición laboral) (han de cumplirse todas las condiciones) (0 Hz GHz) Restricciones básicas FrecuenciaDensidad de corriente (mA/m 2 ) SAR medio de cuerpo entero (W/kg) SAR localizado (cabeza y tronco) (W/kg) SAR localizado (extremidades) (W/kg) Densidad de potencia S (W/m 2 ) <1 Hz Hz40/f (*)---- 0,004-1 kHz kHzf/100 (*)---- 0,1-10MHzf/1000, ,01-10 GHz-0, GHz---50 Directiva 2004/40/CE (*) f: frecuencia expresada en Hz

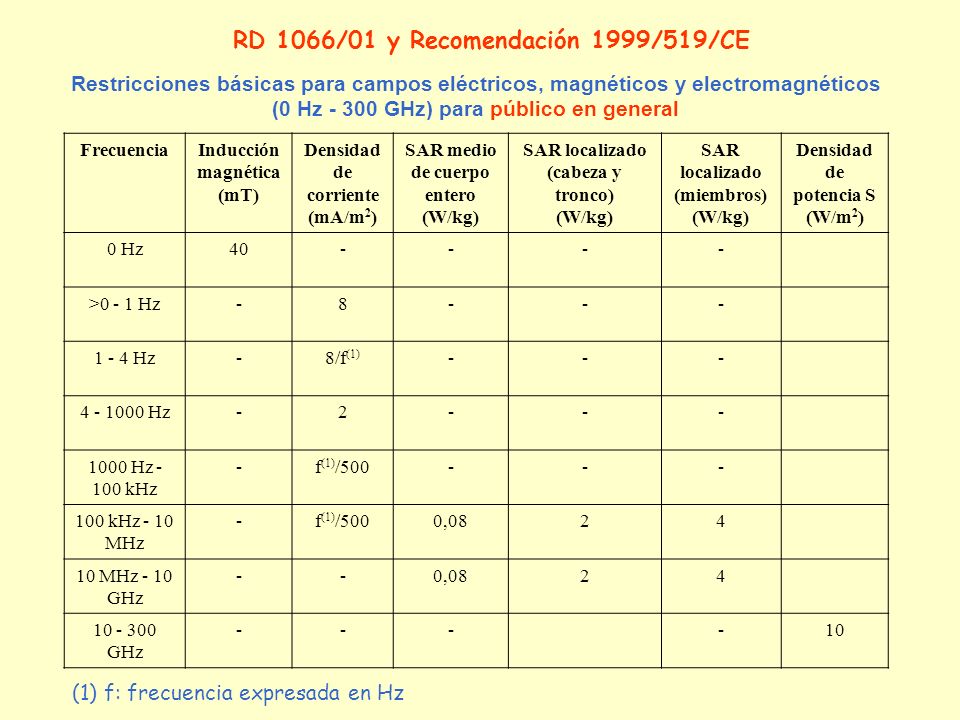

20 Restricciones básicas para campos eléctricos, magnéticos y electromagnéticos (0 Hz GHz) para público en general FrecuenciaInducción magnética (mT) Densidad de corriente (mA/m 2 ) SAR medio de cuerpo entero (W/kg) SAR localizado (cabeza y tronco) (W/kg) SAR localizado (miembros) (W/kg) Densidad de potencia S (W/m 2 ) 0 Hz >0 - 1 Hz Hz-8/f (1) Hz Hz kHz -f (1) / kHz - 10 MHz -f (1) /5000, MHz - 10 GHz --0, GHz RD 1066/01 y Recomendación 1999/519/CE (1) f: frecuencia expresada en Hz

21 Rango de frecuencia E (V/m)H (A/m)B (µT)S (W/m 2 ) IC (mA) (Corriente contacto) IL (mA) (Corriente inducida) < 1Hz-1, , Hz200001, /f 2 (*) /f 2 (*)- 1, Hz /f (*)2, /f (*)- 1,0- 0,025–0,82 kHz500/f (*)20/f (*)25/f (*)- 1,0- 0,82-2,5 kHz61024,430,7- 1,0- 2,5-65 kHz6101,6/f (*)2/f (*)- 0,4 f- Directiva 2004/40/CE Valores que dan lugar a una acción (0Hz – 300 GHz) Exposición laboral (*) f: según se indica en la columna de gama de frecuencia

22 Rango de frecuencia E (V/m)H (A/m)B (µT)S (W/m 2 ) IC (mA) (Corriente contacto) IL (mA) (Corriente inducida) kHz /f (*)2000/f- 0,4 f- 0,1-1 MHz6101,6/f (*)2/f (*) MHz610/f1,6/f (*)2/f (*) MHz61 0,16 0, MHz610,160, MHz3 f 1/2 (*)0,008 f 1/2 (*)0,01 f 1/2 (*)f/ GHz1370,360, Directiva 2004/40/CE Valores que dan lugar a una acción (0Hz – 300 GHz) Exposición laboral (*) f: según se indica en la columna de gama de frecuencia Para f entre 100 kHz y 10 GHz son valores promedio para periodos de 6 minutos Para f>10 GHz son valores promedio para periodos de 68/f 1,05 minutos (f en GHz)

23 Niveles de referencia para campos eléctricos, magnéticos y electromagnéticos (0 Hz - 3 kHz) para público en general FrecuenciaIntensidad de campo E (V/m) Intensidad de campo H (A/m) Campo B ( T) Hz-3,2 X X Hz100003,2 X 10 4 /f 2 (*) 4 X 10 4 /f 2 (*) Hz /f (*) 5000/f (*) 0, ,8 kHz250/f (*) 4/f (*) 5/f (*) 0,8 - 3 kHz250/f (*) 56,25 (*) f: frecuencia según se indica en la columna de gama de frecuencias RD 1066/01, Recomendación 1999/519/CE e ICNIRP (1998)

24 Niveles de referencia para campos eléctricos, magnéticos y electromagnéticos (3 kHz GHz) para público en general FrecuenciaIntensidad de campo E (V/m) Intensidad de campo H (A/m) Campo B ( T) Densidad de potencia (W/m) kHz8756,25- 0, MHz870,73/f (*)0,92/f (*) MHz87/f 1/2 (*)0,73/f (*)0,92/f (*) MHz280,0730, MHz1,375 f 1/2 (*)0,0037 f 1/2 (*)0,0046 f 1/2 (*)f /200 (*) GHz610,160,2010 (*) f: según se indica en la columna de gama de frecuencia Para f entre 100 kHz y 10 GHz son valores promedio para periodos de 6 minutos Para f>10 GHz son valores promedio para periodos de 68/f 1,05 minutos (f en GHz) RD 1066/01, Recomendación 1999/519/CE e ICNIRP (1998)

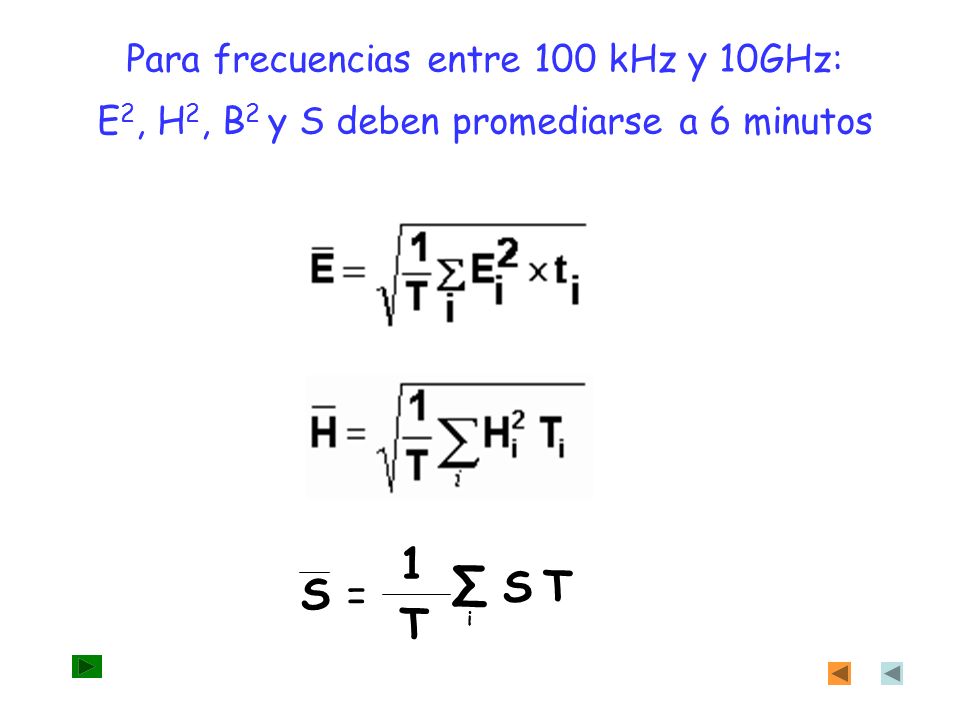

25 S= 1 T S T i Para frecuencias entre 100 kHz y 10GHz: E 2, H 2, B 2 y S deben promediarse a 6 minutos

26 EiEi EiEi EiEi EiEi E L,i HiHi HiHi HL,iHL,i HiHi HiHi H Li a b c d MHz + + 1Hz 100 kHz 1 kMz 10 MHz 65 kHz 300 GHz 100 kHz Inducción de corriente eléctrica Consideraciones térmicas Varias fuentes y frecuencias a= 610 V/m ó 87 V/m b= 24,4 A/m ó 5 A/m c= 610/f V/m ó 87/f 1/2 V/m d= 1,6/f A/m ó 0,73/f A/m (f en MHz)

27 Medidor de ELF

28 Medidor de CEM

29 Medidas de CEM

30 Medidor de RF y MW

31 Fuentes de RF y MW

32 EXPOSICIÓN A CAMPOS ELCTROMAGNÉTICOS MEDIDAS DE PROTECCIÓN Reducción de la densidad de potencia recibida: Elección de la potencia de funcionamiento más baja posible Aumento de la distancia Blindaje Reducción del tiempo de exposición Señalización Formación e Información

33 EXPOSICIÓN A CAMPOS ELCTROMAGNÉTICOS MEDIDAS DE PROTECCIÓN DISTANCIA

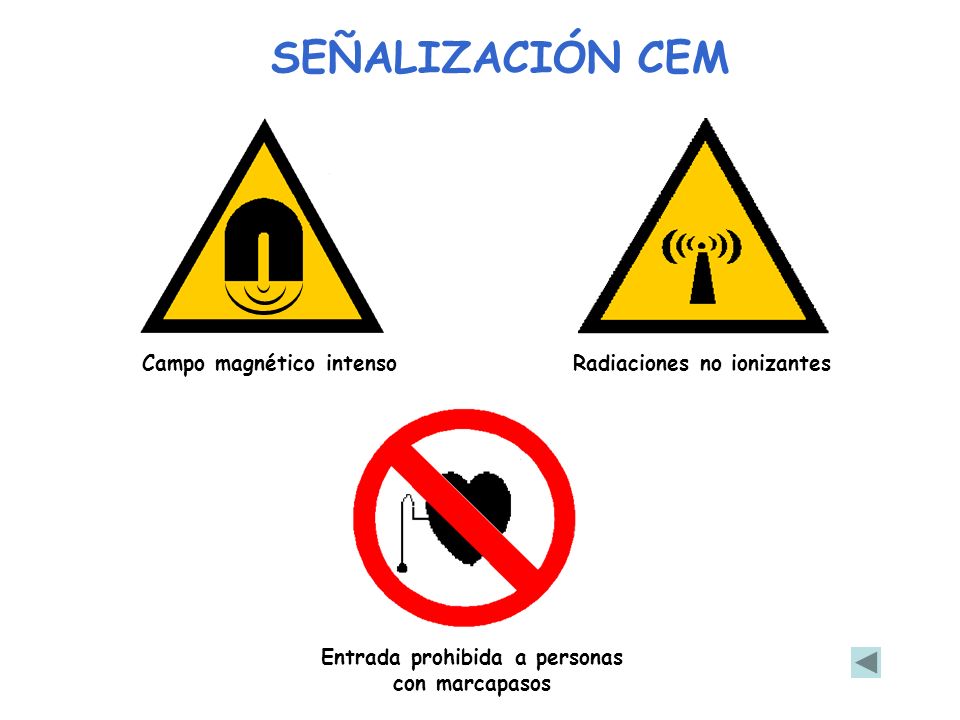

34 Entrada prohibida a personas con marcapasos Campo magnético intensoRadiaciones no ionizantes SEÑALIZACIÓN CEM

35 RADIACIONES ÓPTICAS (INCOHERENTES) Son radiaciones electromagnéticas con las características siguientes: Longitudes de onda (λ) comprendidas entre 1mm y 10nm, y frecuencias entre (ν) 300 GHz y 3PHz Energía por fotón mucho mayor que las radiofrecuencias y microondas Capacidad de penetración muy pequeña INCOHERENTE: radiación óptica distinta de una radiación láser

36 RADIACIONES ÓPTICAS REGIONES ESPECTRALES Radiación IR-C IR-B IR-A Visible UV-A UV-B UV-C Longitud de onda (λ) 3000 – nm 1400 – 3000 nm 780 – 1400 nm 400 – 780 nm 315 – 400 nm 280 – 315 nm < 280 nm

37 RADIACIONES ÓPTICAS EFECTOS Los efectos son en ojos y piel Mecanismo de interacción: Para λ400nm: principalmente térmico Para λ400nm: principalmente fotoquímico

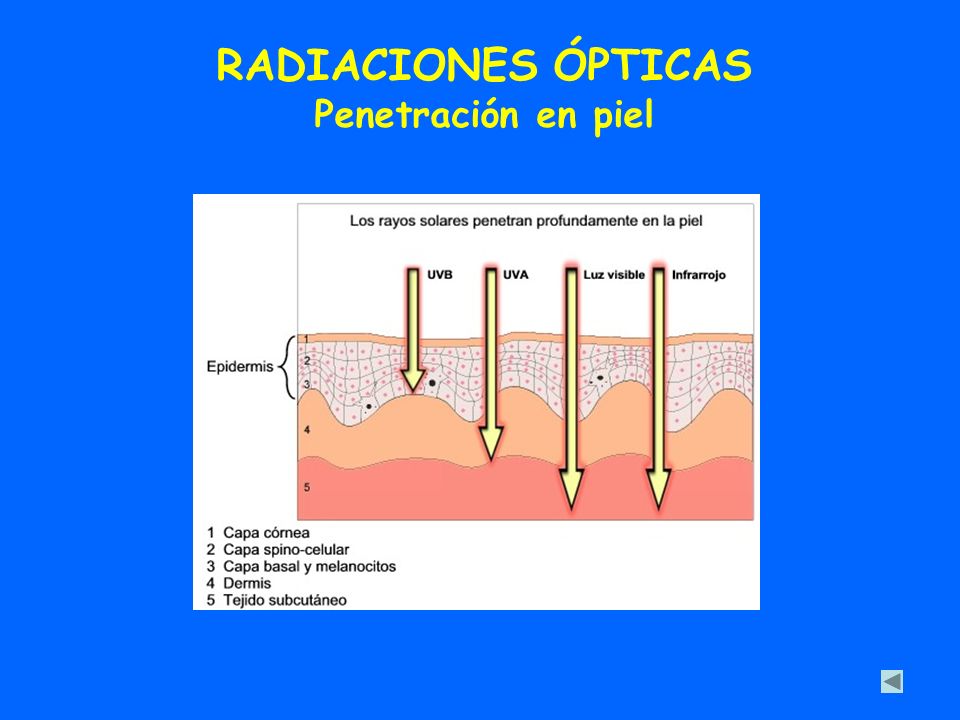

38 RADIACIONES ÓPTICAS Penetración en piel

39 Región espectralOjoPiel Ultravioleta C = 180 –280 nm Fotoqueratitis (córnea) Eritema. Envejecimiento acelerado de la piel. Aumento de la pigmentación de la piel Ultravioleta B : = 280 –315 nm Fotoqueratitis (córnea) Eritema. Envejecimiento acelerado de la piel Aumento de la pigmentación de la piel Ultravioleta A : = 315 – 400 nm Catarata fotoquímica (cristalino) Oscurecimiento de los pigmentos. Reacciones de fotosensibilización. Quemaduras de la piel Visible : = 400 – 780 nm Lesiones fotoquímicas y térmicas en la retina Oscurecimiento de los pigmentos. Reacciones de fotosensibilización. Quemaduras de la piel Infrarrojos A : = 780 –1400 nm Cataratas, quemaduras retinianas Quemaduras de la piel Infrarrojos B : = 1400 – 3000 nm Catarata, quemadura corneal Quemaduras de la piel Infrarrojos C : 3 m – 1mm Quemadura cornealQuemaduras de la piel EFECTOS DE LAS RADIACIONES ÓPTICAS EN OJOS Y PIEL

40 Fuentes de exposición laboral a R.O. a.Lámparas de descarga de una cierta intensidad (de alta y baja presión) b.Soldadura al arco c.Fuentes incandescentes (no lámparas) d.Láseres de clases 3B y 4 de camino óptico abierto e.Sol (en trabajos al aire libre)

41 RADIACIÓN INFRARROJA Y VISIBLE Evaluación de la exposición: Los criterios disponibles (ACGIH) están en función de la frecuencia y se basan en (*): La protección de la retina frente a lesiones térmicas y reacciones fotoquímicas La protección frente a efectos retardados sobre el cristalino Control de la exposición: Señalización Apantallamientos EPI (piel y ojos) (*) Directiva 2006/25/CE (radiaciones ópticas artificiales). L 114, DOCE Plazo transposición:

42 RADIACIÓN ULTRAVIOLETA (UV) Son las radiaciones ópticas más peligrosas por: No ser visibles ni detectables Ser las más energéticas Se dividen en: UVA: nm UVB: nm UVC: nm Mayor sensibilidad de la piel: 295nm Mayor sensibilidad del ojo: 270nm Ultravioleta actínico: 200 – 315nm (más peligroso)

43 RADIACIÓN UV Efectos biológicos Efectos no estocásticos: Oscurecimiento de la piel Eritema (ampollas y edemas por aumento de al permeabilidad) (λ > 300nm) Daños en la córnea (270nm < λ 260nm) Efectos estocásticos: Cáncer de piel

44 RADIACIONES UV Criterios de valoración Los criterios existentes, establecen valores de exposición radiante (J/m 2 ) en función de la longitud de onda (λ) (*). H (J/m 2 ) = E (W/m 2 ) x t (s) Exposición radianteIrradianciaTiempo de exposición Los radiómetros miden, normalmente, la irradiancia (E)radiómetros (*) Directiva 2006/25/CE (radiaciones ópticas artificiales). L 114, DOCE Plazo transposición:

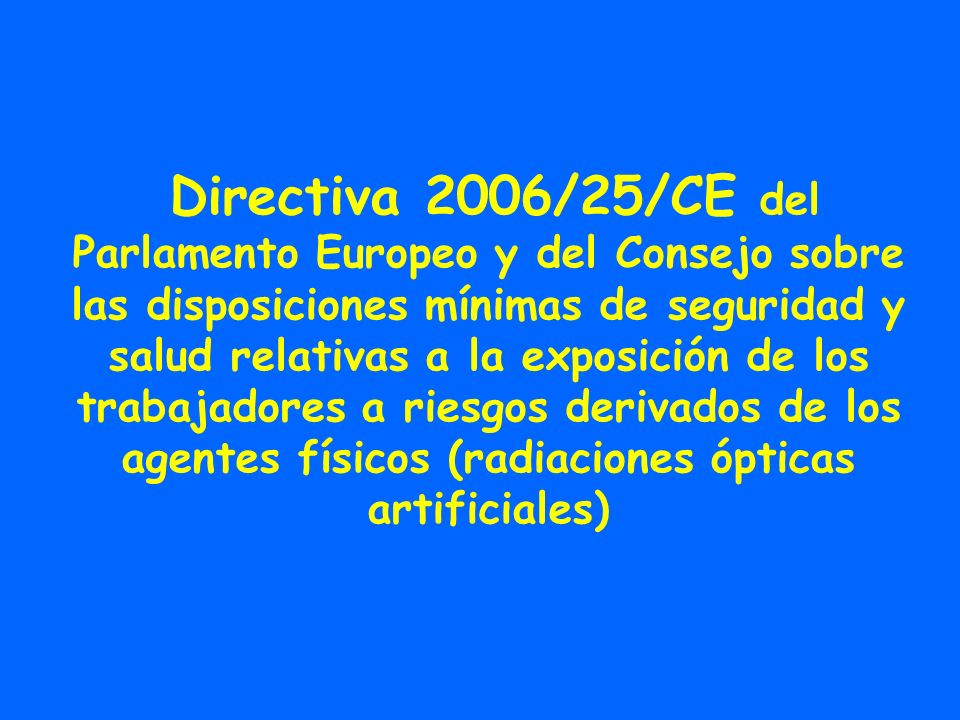

45 Directiva 2006/25/CE del Parlamento Europeo y del Consejo sobre las disposiciones mínimas de seguridad y salud relativas a la exposición de los trabajadores a riesgos derivados de los agentes físicos (radiaciones ópticas artificiales)

46 Metodología de evaluación INSHT IDENTIFICACIÓN DEL PELIGRO ASEGURAR CUMPLIMIENTO NORMAS ¿HAY NORMAS TÉCNICAS DE SEGURIDAD APLICABLES? ESTUDIO PRELIMINAR COMPARACIÓN CON VALORES LÍMITE (VL) RIESGO ACEPTABLE Expo < VL MEDICIÓN DE LA EXPOSICIÓN NUEVA COMPARACIÓN CON VL RIESGO NO DETERMINADO RIESGO ACEPTABLE Expo < VL MEDIDAS DE CONTROL INFORME FINAL SI NO

47 1. Identificación del peligro (I) 1º Discriminar puestos sin exposición 2º Determinar los puestos con exposición pero con criterios aplicables 3º Resto de puestos: medición de los niveles

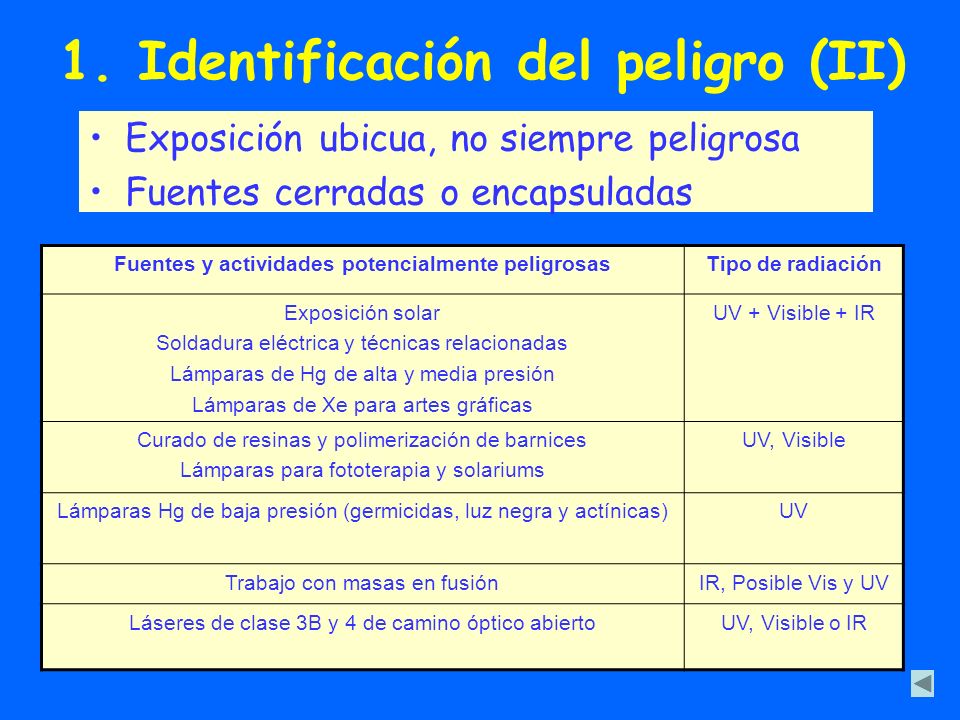

48 1. Identificación del peligro (II) Exposición ubicua, no siempre peligrosa Fuentes cerradas o encapsuladas Fuentes y actividades potencialmente peligrosasTipo de radiación Exposición solar Soldadura eléctrica y técnicas relacionadas Lámparas de Hg de alta y media presión Lámparas de Xe para artes gráficas UV + Visible + IR Curado de resinas y polimerización de barnices Lámparas para fototerapia y solariums UV, Visible Lámparas Hg de baja presión (germicidas, luz negra y actínicas)UV Trabajo con masas en fusiónIR, Posible Vis y UV Láseres de clase 3B y 4 de camino óptico abiertoUV, Visible o IR

49 2. Cumplimiento normas técnicas ¿Soldadura o técnica relacionada? Instalar barreras de protección y usar EPI (UNE-EN 169 y UNE-EN 175) ¿PT con láser? ¿Exposición solar? Ver clase del Láser (UNE-EN ) Usar EPI (UNE-EN 207 o UNE-EN 208) Consultar UVI y en caso necesario usar EPI (UNE-EN 172) Regresar al punto 2 y responder NO Regresar al punto 2 y responder SI SI NO

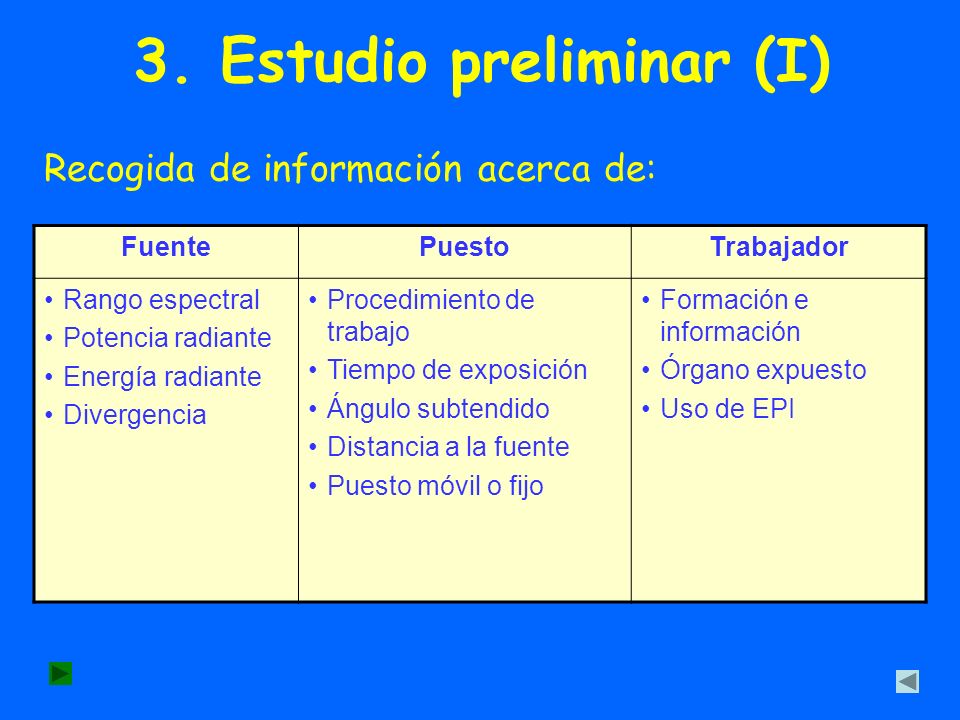

50 3. Estudio preliminar (I) Recogida de información acerca de: FuentePuestoTrabajador Rango espectral Potencia radiante Energía radiante Divergencia Procedimiento de trabajo Tiempo de exposición Ángulo subtendido Distancia a la fuente Puesto móvil o fijo Formación e información Órgano expuesto Uso de EPI

51 3. Estudio preliminar (II) Si se cumple que: - distancia fuente-trabajador 10 · Tamaño fuente - la emisión de la fuente es constante en el tiempo donde:P, potencia radiante (W) d, distancia (m) E, estimación de la irradiancia (W/m 2 )

52 3. Estudio preliminar (III) Ejemplo: Calcular la exposición a radiación óptica incoherente en un punto situado a 5 m de una fuente de potencia radiante de 100 W. El tamaño de la fuente es de 5 cm. Si t expo = 5 h λ = 280 nm En Anexo I Valor Límite: H eff = 30 J/m 2 Cálculo de distancias de seguridad

53 4. Comparación con valores límite (I) Artículo 2: Basados directamente en los efectos sobre la salud comprobados y en consideraciones biológicas. Su cumplimiento garantizará que los trabajadores expuestos a fuentes artificiales de radiación óptica estén protegidos contra todos los efectos adversos para la salud que se conocen

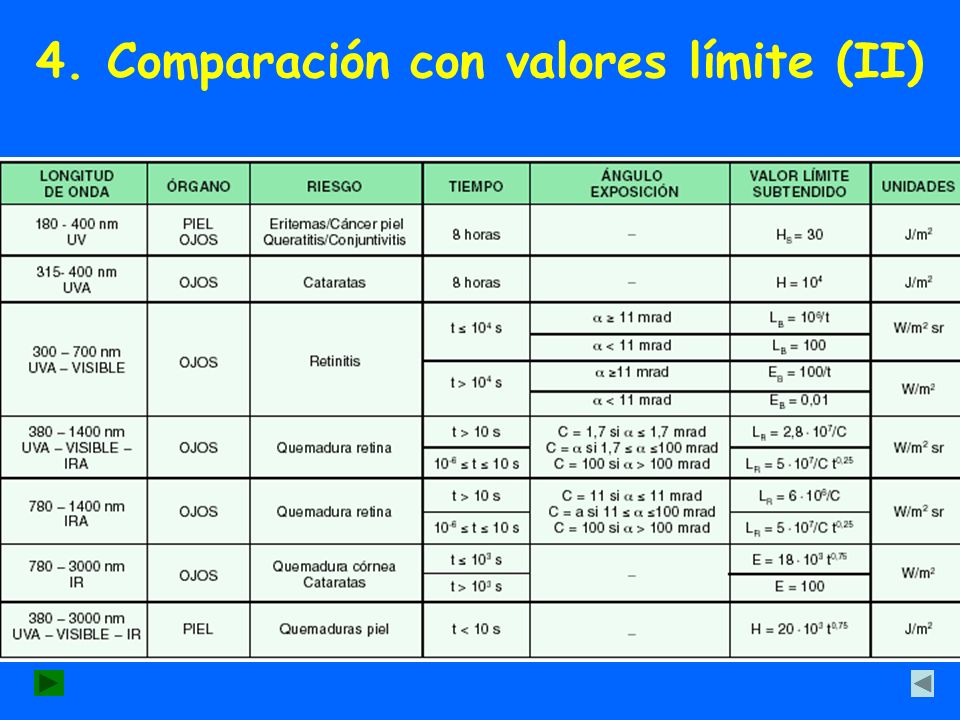

54 4. Comparación con valores límite (II)

55 Ejemplo: Calcular la exposición a radiación óptica incoherente en un punto situado a 5 m de una fuente de potencia radiante de 100 W. El tamaño de la fuente es de 5 cm. Si t expo = 5 h λ = 280 nm En Anexo I Valor Límite: H eff = 30 J/m 2 Cálculo de distancias de seguridad 4. Comparación con valores límite (III)

56 5. Medición de la exposición (I) Curvas de ponderación: S(λ) o efectividad espectral para el UV ( nm) B(λ) o función de riesgo fotoquímico (luz azul) en la retina ( nm) R(λ) o función del riesgo térmico en la retina ( nm) Tablas 1.2 y 1.3 del Anexo I

57 5. Medición de la exposición (II) Elección de los puntos de medición Elección de los instrumentos de medición –Radiómetros o espectrorradiómetrosRadiómetros o espectrorradiómetros –Tipos de detectores: UV: 1 sin ponderar ( nm) y 1 ponderado S(λ) ( nm) VIS: para el riesgo fotoquímico ( nm), 1 ponderado S(λ) ; si el riesgo es térmico, 1 ponderado R(λ) IR: 1 sin ponderar (rango entero) y 1 ponderado R(λ) ( nm)

58 UNE-EN Medición y evaluación de la exposición de las personas a la radiación óptica incoherente. Parte 1: Radiación UV UNE-EN Medición y evaluación de la exposición de las personas a la radiación óptica incoherente. Parte 2: Radiación visible e infrarroja

59 Medidor de UV (A y B)

60 5. Medición de la exposición (III) Ejemplo: Se ha medido la irradiancia espectral (E) de una fuente que no incluye ponderación espectral. Calcular la irradiancia efectiva total. 351 W/m 2 Irradiancia efectiva (W/m 2 ) Ancho de banda (nm) Irradiancia espectral de la fuente (W/m 2 · nm) Longitud de onda (nm) 0,64 0,77 0,88 0,96 1 0,81 0,65 0,52 0,4300 0,3600 S(λ) 70,20 W/m 2 · nm 6,4 7,7 8,8 9,6 10 8,1 6,5 5,2 4,3 3,6 Irradiancia espectral efectiva (W/m 2 · nm)

61 6. Nueva comparación con los VL Ídem que punto 4

62 7. Informe final CONTENIDO Objeto del informe Información general (nombre del técnico responsable, trabajadores entrevistados, datos de la empresa…) Descripción de las instalaciones, del puesto de trabajo y características de la fuente emisora Esquema de la instalación con la situación de los puntos de medida Descripción de los puestos de trabajo evaluados Metodología de medición empleada con la descripción de los equipos y la fecha de su última calibración Resultados de las mediciones (con sus incertidumbres) Comparación con los valores límite de exposición Recomendaciones Conclusiones

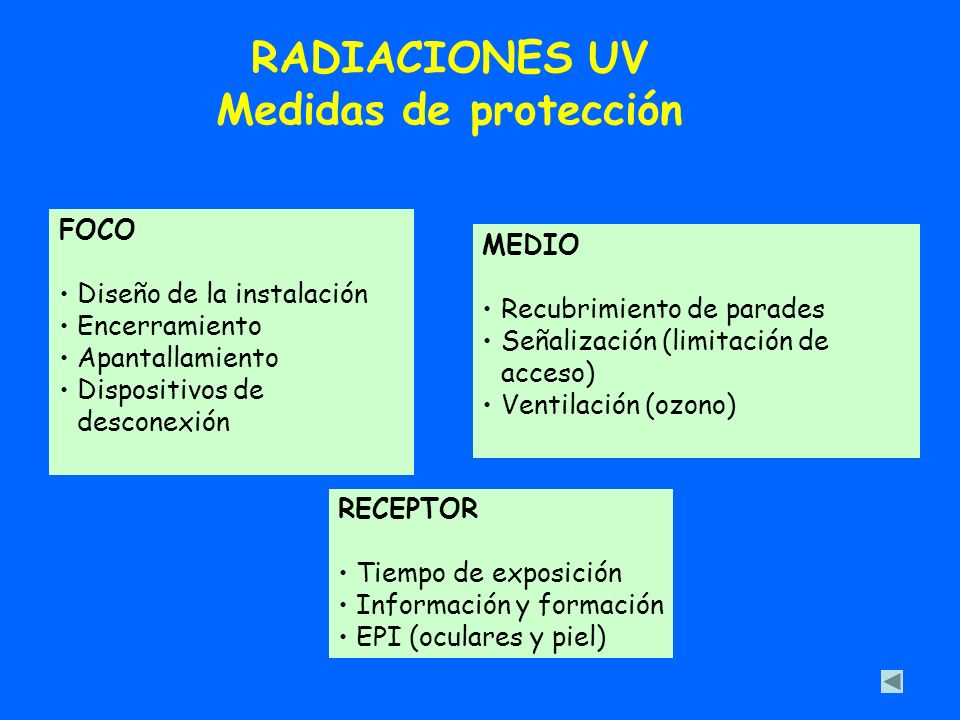

63 RADIACIONES UV Medidas de protección FOCO Diseño de la instalación Encerramiento Apantallamiento Dispositivos de desconexión MEDIO Recubrimiento de parades Señalización (limitación de acceso) Ventilación (ozono) RECEPTOR Tiempo de exposición Información y formación EPI (oculares y piel)

64 LÁSER Radiación electromagnética, en la zona de frecuencias de las radiaciones ópticas: Monocromática (una longitud de onda) Coherente (ondas coincidentes en fase) Direccional (no dispersa )

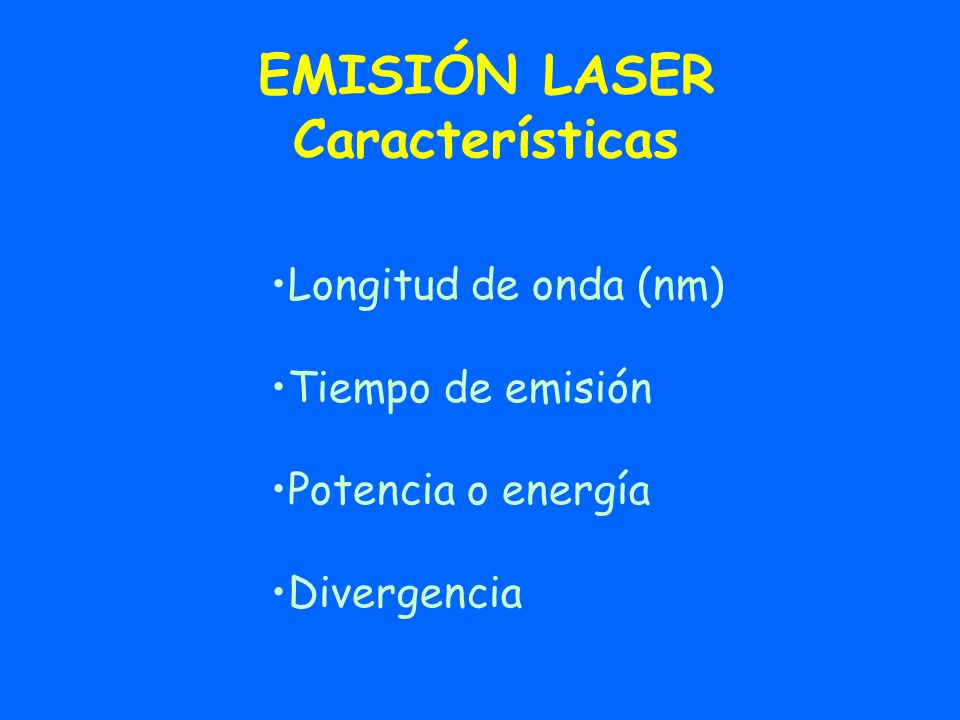

65 EMISIÓN LASER Características Longitud de onda (nm) Tiempo de emisión Potencia o energía Divergencia

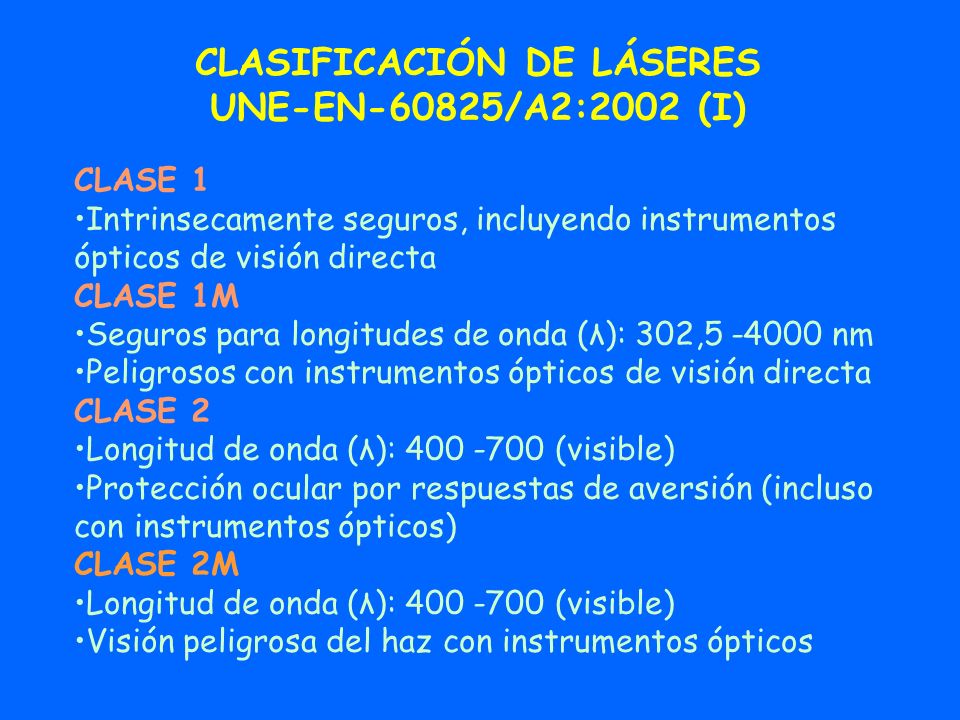

66 CLASIFICACIÓN DE LÁSERES UNE-EN-60825/A2:2002 (I) CLASE 1 Intrinsecamente seguros, incluyendo instrumentos ópticos de visión directa CLASE 1M Seguros para longitudes de onda (λ): 302, nm Peligrosos con instrumentos ópticos de visión directa CLASE 2 Longitud de onda (λ): (visible) Protección ocular por respuestas de aversión (incluso con instrumentos ópticos) CLASE 2M Longitud de onda (λ): (visible) Visión peligrosa del haz con instrumentos ópticos

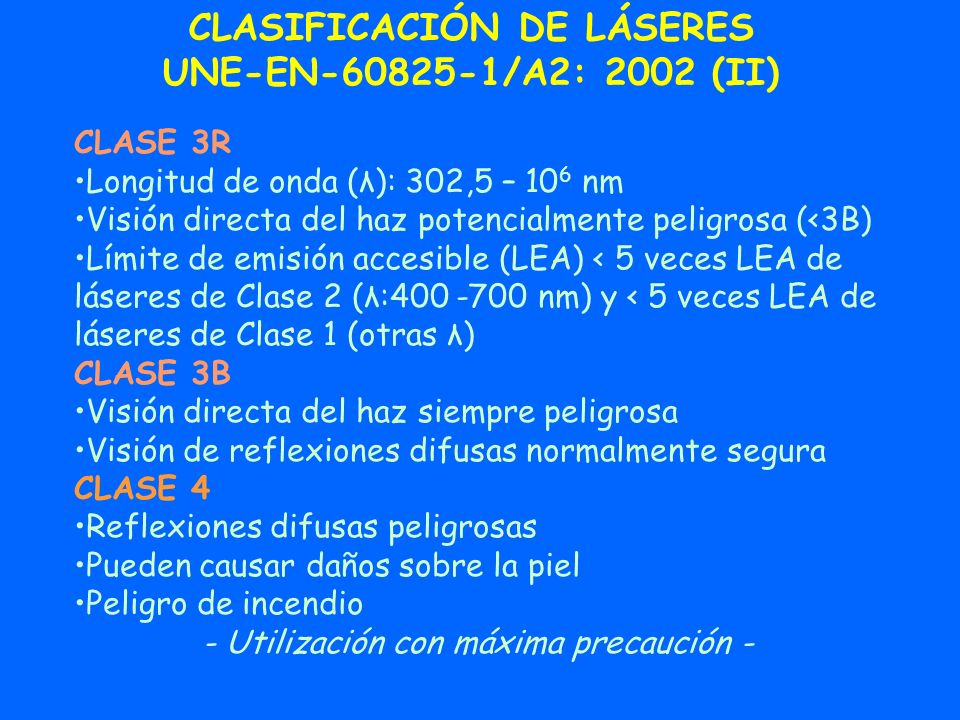

67 CLASIFICACIÓN DE LÁSERES UNE-EN /A2: 2002 (II) CLASE 3R Longitud de onda (λ): 302,5 – 10 6 nm Visión directa del haz potencialmente peligrosa (<3B) Límite de emisión accesible (LEA) < 5 veces LEA de láseres de Clase 2 (λ: nm) y < 5 veces LEA de láseres de Clase 1 (otras λ) CLASE 3B Visión directa del haz siempre peligrosa Visión de reflexiones difusas normalmente segura CLASE 4 Reflexiones difusas peligrosas Pueden causar daños sobre la piel Peligro de incendio - Utilización con máxima precaución -

68 UNE–EN– /A2: 2002 ETIQUETADO Radiación Láser CLASE 3B PRODUCTO LASER 3B RADIACIÓN LASER. EVITE LA EXPOSICIÓN AL HAZ

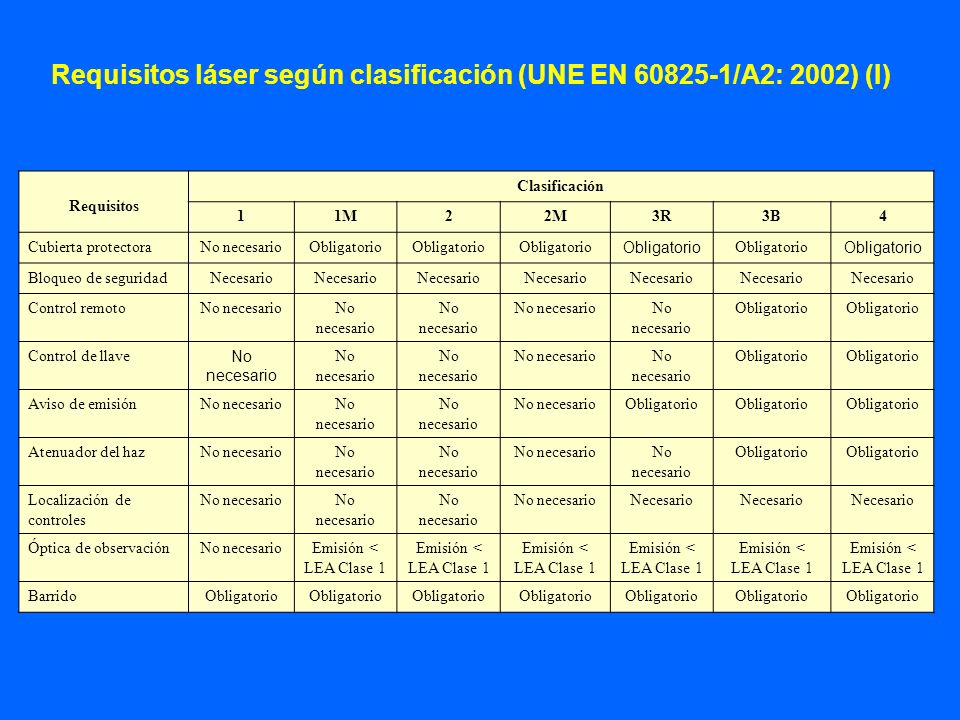

69 Requisitos láser según clasificación (UNE EN /A2: 2002) (I) Requisitos Clasificación 11M22M3R3B4 Cubierta protectoraNo necesarioObligatorio Bloqueo de seguridadNecesario Control remotoNo necesario Obligatorio Control de llave No necesario Obligatorio Aviso de emisiónNo necesario Obligatorio Atenuador del hazNo necesario Obligatorio Localización de controles No necesario Necesario Óptica de observaciónNo necesarioEmisión < LEA Clase 1 Emisión < LEA Clase 1 Emisión < LEA Clase 1 Emisión < LEA Clase 1 Emisión < LEA Clase 1 Emisión < LEA Clase 1 BarridoObligatorio

70 Etiqueta de claseTexto Figuras; Texto Etiqueta de aberturaNo necesario Texto requerido Etiqueta de entrada en servicio Obligatoria Etiqueta de neutralización del bloqueo Obligatoria según Clase Obligatoria según clase Etiqueta de intervalo de λ Obligatoria según λ Etiqueta de LEDCorrecciones Manual con instrucciones de seguridad Obligatorio Información de compra y servicio técnico Obligatorio Productos médicosNo se aplica Requisitos Clasificación 11M22M3R3B4 Requisitos láser según clasificación (UNE EN /A2: 2002) (II)
