Introducción 2-1 Arquitectura de Comunicaciones Modelo OSI y TCP/IP.

Presentaciones similares


Presentación del tema: "Introducción 2-1 Arquitectura de Comunicaciones Modelo OSI y TCP/IP."— Transcripción de la presentación:

1

2 Introducción 2-1 Arquitectura de Comunicaciones Modelo OSI y TCP/IP

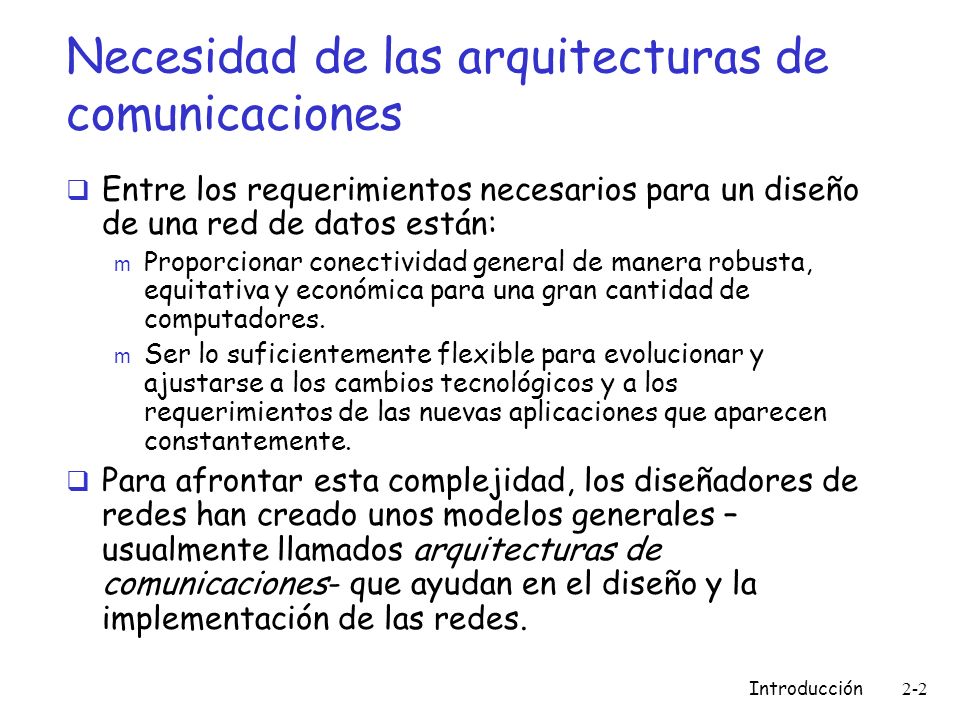

3 Introducción 2-2 Necesidad de las arquitecturas de comunicaciones Entre los requerimientos necesarios para un diseño de una red de datos están: m Proporcionar conectividad general de manera robusta, equitativa y económica para una gran cantidad de computadores. m Ser lo suficientemente flexible para evolucionar y ajustarse a los cambios tecnológicos y a los requerimientos de las nuevas aplicaciones que aparecen constantemente. Para afrontar esta complejidad, los diseñadores de redes han creado unos modelos generales – usualmente llamados arquitecturas de comunicaciones- que ayudan en el diseño y la implementación de las redes.

4 Introducción 2-3 Modelo de capas y los protocolos Cuando un sistema se vuelve complejo, el diseñador del sistema introduce otro nivel de abstracción. m La idea de una abstracción es definir un modelo unificador que capture los aspectos importantes del sistema y oculte los detalles de cómo fue implementado. El reto es identificar las abstracciones que simultáneamente sean útiles en un amplio número de situaciones y, a la vez, puedan ser implementadas eficientemente.

5 Introducción 2-4 Modelo de capas y los protocolos En sistemas en red, la abstracción lleva al concepto del modelo de capas. m Se comienza con servicios ofrecidos por la capa física y luego se adiciona una secuencia de capas, cada una de ellas ofreciendo un nivel de servicios más abstracto. Un modelo de capas ofrece dos características interesantes: m Descompone el problema de construir una red en partes más manejables (no es necesario construir un sistema monolítico que hace todo) m Proporciona un diseño más modular (si se quiere colocar un nuevo servicio, sólo se debe modificar la funcionalidad de una capa)

6 Introducción 2-5 Proceso de un viaje aéreo como una serie de pasos tiquete (compra) equipaje (entrega) embarque despegue Vuelo tiquete (recobro) equipaje (recogida) desembarque aterrizaje Vuelo Ruta de vuelo

7 Introducción 2-6 Proceso de un viaje aéreo en capas de servicios Entrega mostrador a mostrador de [personas y equipaje] Traslado de equipaje: entrega-recogida Traslado de personas: embarque-desembarque Traslado de la aeronave: pista a pista Ruta de vuelo desde el origen hasta el destino Capas: cada capa implementa un servicio a través de las acciones internas a la capa y solicitando el servicio proporcionado por una capa inferior

8 Introducción 2-7 Implementación distribuida de la funcionalidad de las capas tiquete (compra) equipaje (entrega) embarque despegue Vuelo tiquete (recobro) equipaje (recogida) desembarque aterrizaje Vuelo ruta de vuelo Salida Aeropuerto Llegada Aeropuerto tráfico aéreo intermedio ruta de vuelo

9 Introducción 2-8 Otra vez: ¿Por qué utilizar capas? Permite trabajar con sistemas complejos m una estructura explícita permite la identificación de las partes del sistema complejo y la interrelación entre ellas modelo de referencia de capas para discusiones m la modularidad facilita el mantenimiento y la actualización del sistema cambios que se realicen en la implementación de un servicio de una capa es transparente para el resto del sistema

10 Introducción 2-9 Arquitectura OSI ¿Qué es OSI? m Una sigla: Open Systems Interconnection m Conceptualmente: arquitectura general requerida para establecer comunicación entre computadoras OSI puede verse de dos formas: m como un estándar m como un modelo de referencia

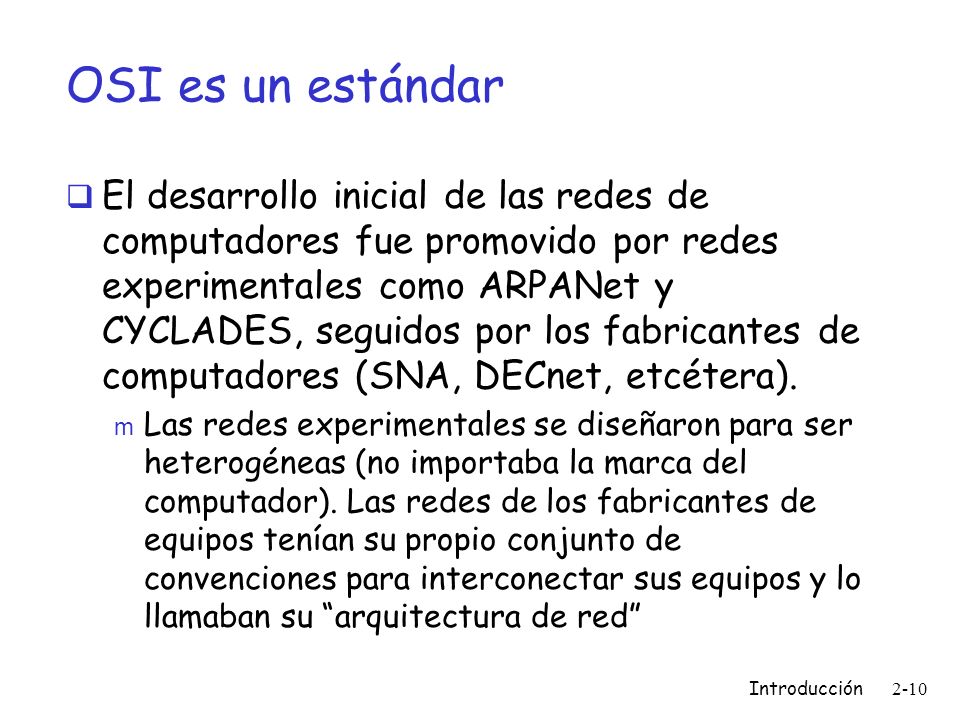

11 Introducción 2-10 OSI es un estándar El desarrollo inicial de las redes de computadores fue promovido por redes experimentales como ARPANet y CYCLADES, seguidos por los fabricantes de computadores (SNA, DECnet, etcétera). m Las redes experimentales se diseñaron para ser heterogéneas (no importaba la marca del computador). Las redes de los fabricantes de equipos tenían su propio conjunto de convenciones para interconectar sus equipos y lo llamaban su arquitectura de red

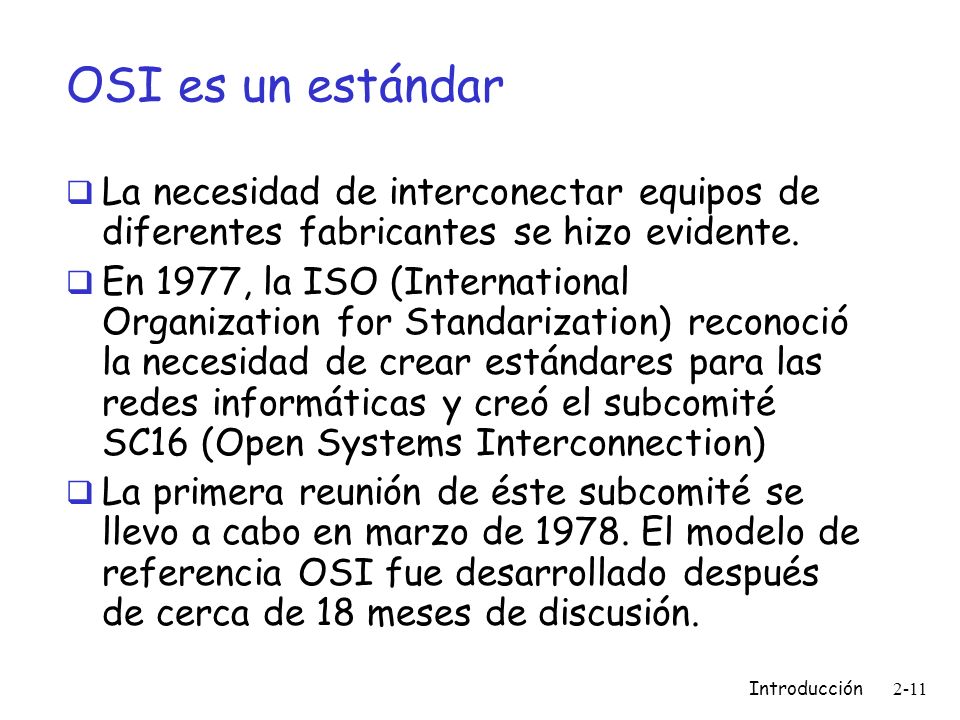

12 Introducción 2-11 OSI es un estándar La necesidad de interconectar equipos de diferentes fabricantes se hizo evidente. En 1977, la ISO (International Organization for Standarization) reconoció la necesidad de crear estándares para las redes informáticas y creó el subcomité SC16 (Open Systems Interconnection) La primera reunión de éste subcomité se llevo a cabo en marzo de El modelo de referencia OSI fue desarrollado después de cerca de 18 meses de discusión.

13 Introducción 2-12 OSI es un estándar El modelo OSI fue adoptado en 1979 por el comité técnico TC97 (procesamiento de datos), del cual dependía el subcomité SC16 OSI fue adoptado en 1984 como la norma ISO/IEC En 1994 fue reemplazado por la versión 2, con algunas correcciones adicionales. La ISO/IEC 7498 tiene 4 partes m Parte 1: Modelo básico m Parte 2: Arquitectura de seguridad m Parte 3: Asignación de nombres y direcciones m Parte 4: Farmework de gestión de red

14 Introducción 2-13 OSI es un estándar El modelo fue desarrollado en colaboración con la ITU-T (International Telecommunication Union-Telecom sector) y también se presentó como la recomendación X.200 de la ITU. Especificaciones más detalladas están descritas en las recomendaciones X.211- X.217bis. Estos documentos adicionales son similares a los RFCs para protocolos individuales.

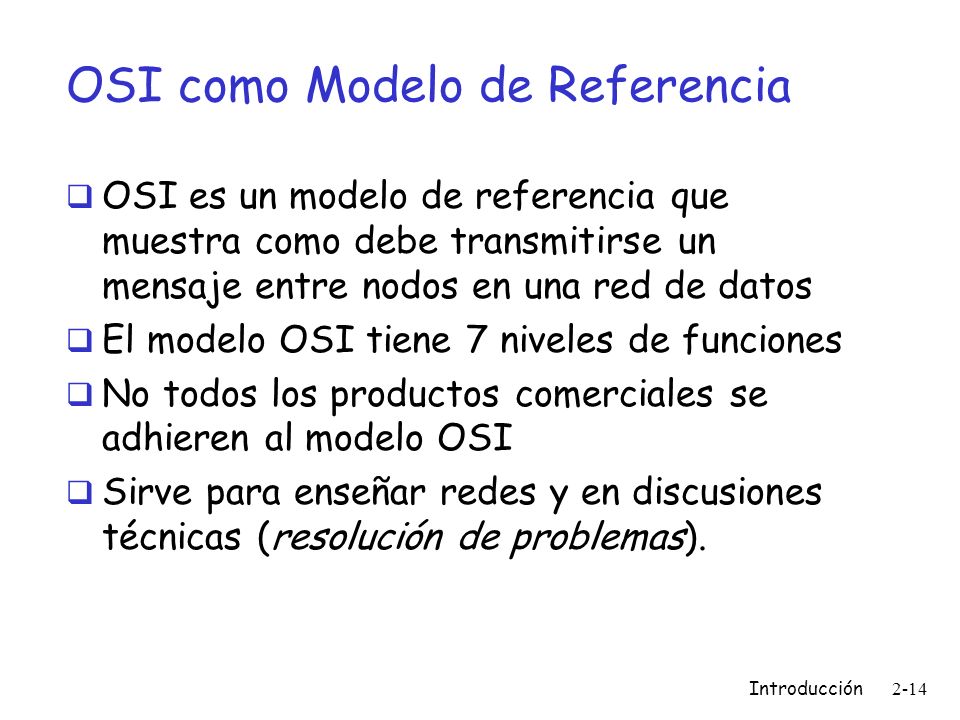

15 Introducción 2-14 OSI como Modelo de Referencia OSI es un modelo de referencia que muestra como debe transmitirse un mensaje entre nodos en una red de datos El modelo OSI tiene 7 niveles de funciones No todos los productos comerciales se adhieren al modelo OSI Sirve para enseñar redes y en discusiones técnicas (resolución de problemas).

16 Introducción 2-15 ¿En qué se fundamenta OSI? La idea principal en el modelo OSI es que el proceso de comunicación entre dos usuarios en una red de telecomunicaciones puede dividirse en niveles (capas) En el proceso de comunicación cada nivel pone su granito de arena: el conjunto de funciones que ese nivel sabe hacer.

17 Introducción 2-16 ¿Cómo opera el modelo OSI? Los usuarios que participan en la comunicación utilizan equipos que tienen instaladas las funciones de las 7 capas del modelo OSI (o su equivalente) m En el equipo que envía: El mensaje baja a través de las capas del modelo OSI. m En el equipo que recibe: El mensaje sube a través de las capas del modelo OSI

18 Introducción 2-17 Operación: 1ª aproximación En la vida real, las 7 capas de funciones del modelo OSI están normalmente construidas como una combinación de: 1. Sistema Operativo (Windows XP, Win2003, Mac/OS ó Unix) 2. Aplicaciones (navegador, cliente de correo, servidor web) 3. Protocolos de transporte y de red (TCP/IP, IPX/SPX, SNA) 4. Hardware y software que colocan la señal en el cable conectado al computador (tarjeta de red y driver) Al recibir el mensaje sube Al enviar el mensaje baja El mensaje viaja a través de la red Nodo ANodo B

19 Introducción 2-18 Operación: 2ª aproximación Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física Al enviar el mensaje baja Al recibir el mensaje sube RED Nodo A Nodo B Las capas del modelo OSI reciben un nombre de acuerdo a su función.

20 Introducción 2-19 Implementación de las capas OSI Las dos primeras capas (física y enlace) generalmente se construyen con hardware y software m El cable, el conector, la tarjeta de red y el driver de la tarjeta pertenecen a los niveles 1 y 2 Los otros cinco niveles se construyen generalmente con software

21 Introducción 2-20 Comunicación entre capas Cada capa ofrece un conjunto de funciones para la capa superior y utiliza funciones de la capa inferior Cada capa, en un nodo, se comunica con su igual en el otro nodo Capa A Capa B Capa A Capa B NODO 1NODO 2

22 Introducción 2-21 Servicios, Interfaces y Protocolos El modelo OSI distingue entre: m Servicios (funciones): Qué hace la capa m Interfaces: Cómo las capas vecinas pueden solicitar/dar servicios m Protocolos: Reglas para que capas pares se comuniquen Capa A Capa B Capa A Capa B NODO 1NODO 2

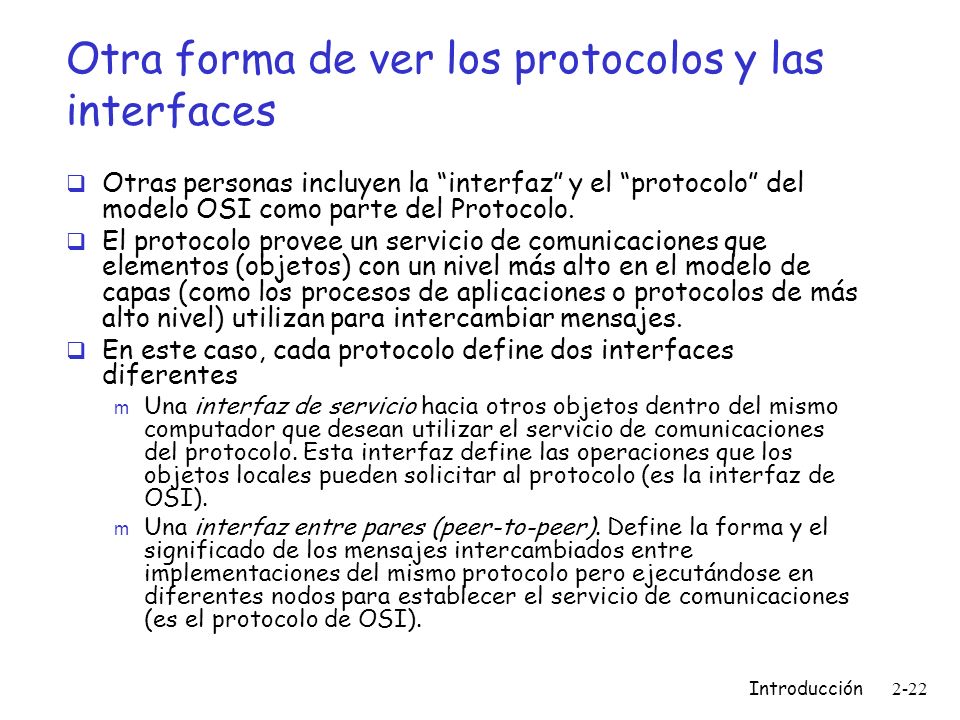

23 Introducción 2-22 Otra forma de ver los protocolos y las interfaces Otras personas incluyen la interfaz y el protocolo del modelo OSI como parte del Protocolo. El protocolo provee un servicio de comunicaciones que elementos (objetos) con un nivel más alto en el modelo de capas (como los procesos de aplicaciones o protocolos de más alto nivel) utilizan para intercambiar mensajes. En este caso, cada protocolo define dos interfaces diferentes m Una interfaz de servicio hacia otros objetos dentro del mismo computador que desean utilizar el servicio de comunicaciones del protocolo. Esta interfaz define las operaciones que los objetos locales pueden solicitar al protocolo (es la interfaz de OSI). m Una interfaz entre pares (peer-to-peer). Define la forma y el significado de los mensajes intercambiados entre implementaciones del mismo protocolo pero ejecutándose en diferentes nodos para establecer el servicio de comunicaciones (es el protocolo de OSI).

24 Introducción 2-23 Otra forma de ver los protocolos y las interfaces Nodo 1 Protocol Objeto de alto nivel Interfaz de Servicio Interfaz Peer-to-peer Nodo 2 Protocol Objeto de alto nivel

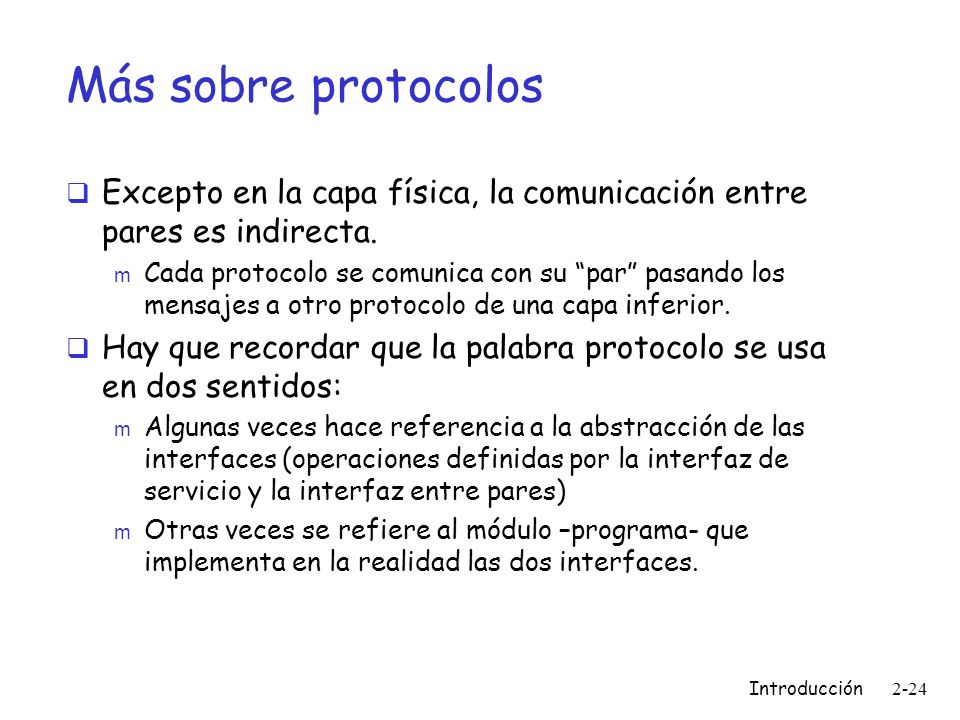

25 Introducción 2-24 Más sobre protocolos Excepto en la capa física, la comunicación entre pares es indirecta. m Cada protocolo se comunica con su par pasando los mensajes a otro protocolo de una capa inferior. Hay que recordar que la palabra protocolo se usa en dos sentidos: m Algunas veces hace referencia a la abstracción de las interfaces (operaciones definidas por la interfaz de servicio y la interfaz entre pares) m Otras veces se refiere al módulo –programa- que implementa en la realidad las dos interfaces.

26 Introducción 2-25 Operación: 3ª aproximación Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física RED Nodo ANodo B DATOS Header 4 Header 3 Header 2 Unidades de Información Puede contener encabezados de las capas 5, 6 y 7 Mensaje Paquete Frame bits

27 Introducción 2-26 Encapsulación Cuando un protocolo de una capa superior envía datos a su par en otro nodo, los entrega al protocolo de la capa inferior. m El protocolo de la capa inferior no sabe si el protocolo de nivel superior envía una imagen, un correo o una secuencia numérica. Luego el protocolo del nivel inferior, para crear su mensaje, agrega una información de control (header) que es utilizada entre pares para comunicarse entre ellos. m Esta información de control generalmente es colocada al iniciar el mensaje. En algunos casos se anexa información de control al final del mensaje y la llaman trailer. A los datos entregados por el protocolo de la capa superior, dentro del mensaje, se le llama cuerpo del mensaje o payload. La operación de meter el mensaje del nivel superior detrás de un header o cabecera en el mensaje de nivel inferior se llama encapsulación.

28 Introducción 2-27 Multiplexamiento y demultiplexamiento En de cada una de las capas de un modelo de comunicaciones se pueden alojar varios procolos. Por esto razón, dentro del header que agrega un protocolo al construir el mensaje para su par, ubicado en otro nodo, debe incluir un identificador para indicar a qué protocolo o servicio de la capa superior le pertenece el payload. m Este identificador es conocido como llave de multiplexación (demux key) Cuando el mensaje llega al nodo destino, el protocolo que lo recibe debe retirar el header, mirar la llave de multiplexación y entregar (demultiplexar) la carga útil (payload) al protocolo o aplicación correctos en la capa superior. m En los headers, las llaves de multiplexación se implementan de diferentes maneras: diferentes tamaños (un byte, dos bytes, cuatro bytes) o algunos colocan sólo la identificación de la aplicación destino, otros colocan la aplicación origen y la destino.

29 Introducción 2-28 Operación: 4ª aproximación (1) Enlace (2) Física (1) Usuario en el Nodo A envía el mensaje Tengo una idea. H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Red (3) Transp. (4) Sesión (5) Los datos se encapsulan y se registra a qué protocolo de la capa superior le pertenece la carga útil (payload)

30 Introducción 2-29 Operación: 4ª aproximación (2) Física (1) Usuario en el Nodo B recibe el mensaje Tengo una idea. H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Enlace (2) Red (3) Transp. (4) Sesión (5) Para entregar el mensaje al protocolo correcto, dentro de una capa, se usa la llave de multiplexación.

31 Introducción 2-30 Los 7 Niveles del modelo OSI Aplicación Presentación Sesión Transporte Red Enlace Física Aplicaciones de Red: transferencia de archivos Formatos y representación de los datos Establece, mantiene y cierra sesiones Entrega confiable/no confiable de mensajes Entrega los paquetes y hace enrutamiennto Transfiere frames, chequea errores Transmite datos binarios sobre un medio Nivel OSIFunción que ofrece Cada nivel (ó capa) tiene unas funciones precisas para resolver determinados problemas de la comunicación (divide y vencerás)

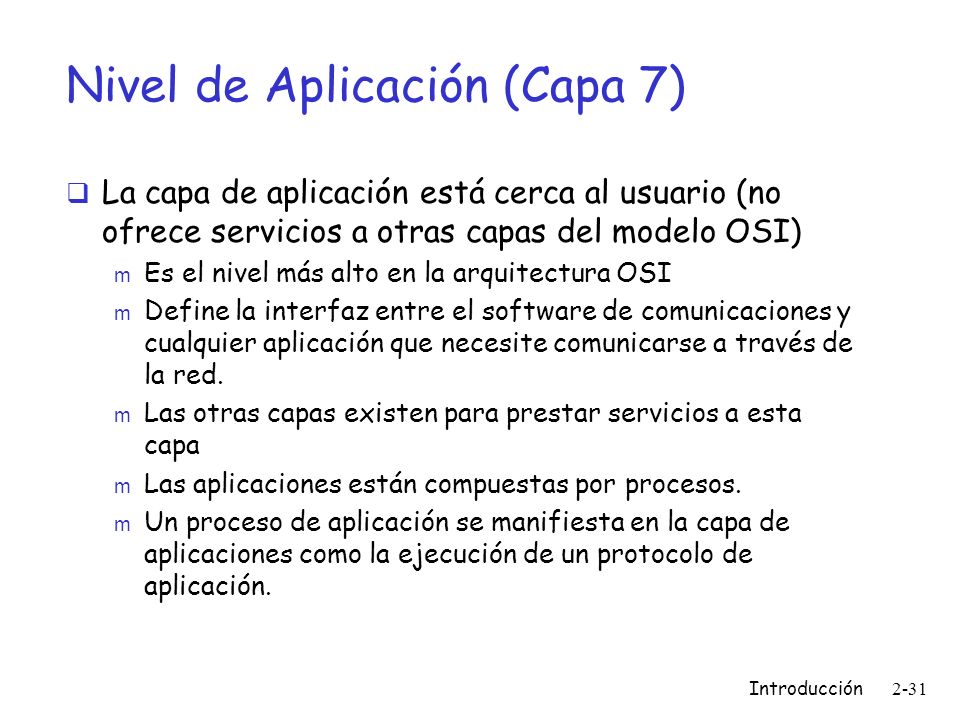

32 Introducción 2-31 Nivel de Aplicación (Capa 7) La capa de aplicación está cerca al usuario (no ofrece servicios a otras capas del modelo OSI) m Es el nivel más alto en la arquitectura OSI m Define la interfaz entre el software de comunicaciones y cualquier aplicación que necesite comunicarse a través de la red. m Las otras capas existen para prestar servicios a esta capa m Las aplicaciones están compuestas por procesos. m Un proceso de aplicación se manifiesta en la capa de aplicaciones como la ejecución de un protocolo de aplicación.

33 Introducción 2-32 Nivel de Presentación (Capa 6) Define el formato de los datos que se intercambiarán m Asegura que la información enviada por la capa de aplicación de un nodo sea entendida por la capa de aplicación del otro nodo m Si es necesario, transforma a un formato de representación común m Negocia la sintáxis de transferencia de datos para la capa de aplicación (estructura de datos) m Ejemplo: formato GIF, JPEG ó PNG para imágenes.

34 Introducción 2-33 Nivel de Sesión (Capa 5) Define cómo iniciar, coordinar y terminar las conversaciones entre aplicaciones (llamadas sesiones). m Administra el intercambio de datos y sincroniza el diálogo entre niveles de presentación (capa 6) de cada sistema m Ofrece las herramientas para que la capa de aplicación, la de presentación y la de sesión reporten sus problemas y los recursos disponibles para la comunicación (control del diálogo –sesión- entre aplicaciones) m Lleva control de qué flujos forman parte de la misma sesión y qué flujos deben terminar correctamente

35 Introducción 2-34 Nivel de Transporte (Capa 4) Proporciona un número amplio de servicios. Asegura la entrega de los datos entre procesos que han establecido una sesión y que se ejecutan en diferentes nodos m Evita que las capas superiores se preocupen por los detalles del transporte de los datos hasta el proceso correcto m Hace multiplexamiento para las aplicaciones ¿cuál es la aplicación/servicio destino/origen? m Segmenta bloques grandes de datos antes de transmitirlos (y los reensambla en le nodo destino) m Asegura la transmisión confiable de los mensajes m No deja que falten ni sobren partes de los mensajes trasmitidos (si es necesario, hace retransmisión de mensajes) m hace control de flujo y control de congestión

36 Introducción 2-35 Nivel de Red (Capa 3) Entrega los paquetes de datos a la red correcta, al nodo correcto, buscando el mejor camino (es decir, permite el intercambio de paquetes). m Evita que las capas superiores se preocupen por los detalles de cómo los paquetes alcanzan el nodo destino correcto m En esta capa se define la dirección lógica de los nodos m Esta capa es la encargada de hacer el enrutamiento y el direccionamiento Enrutamiento: ¿cuál es el mejor camino para llegar a la red destino? Direccionamiento: ¿cuál es el nodo destino?

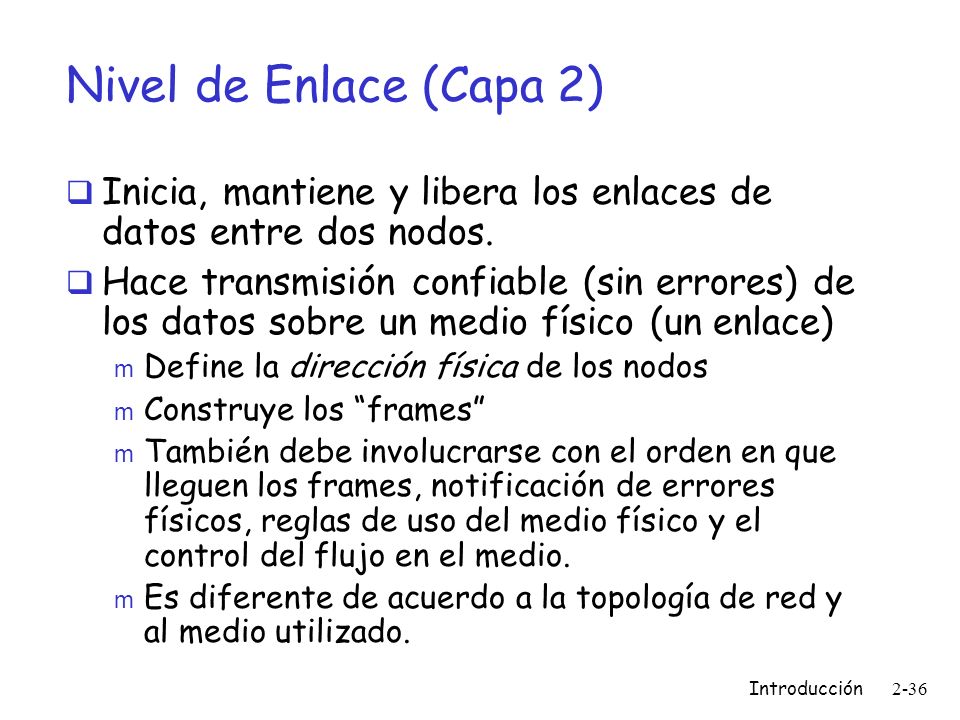

37 Introducción 2-36 Nivel de Enlace (Capa 2) Inicia, mantiene y libera los enlaces de datos entre dos nodos. Hace transmisión confiable (sin errores) de los datos sobre un medio físico (un enlace) m Define la dirección física de los nodos m Construye los frames m También debe involucrarse con el orden en que lleguen los frames, notificación de errores físicos, reglas de uso del medio físico y el control del flujo en el medio. m Es diferente de acuerdo a la topología de red y al medio utilizado.

38 Introducción 2-37 Nivel Físico (Capa 1) Define las características mecánicas, eléctricas y funcionales para establecer, mantener, repetir, amplificar y desactivar conexiones físicas entre nodos m Acepta un chorro de bits y los transporta a través de un medio físico (un enlace) m Nivel de voltaje, sincronización de cambios de voltaje, frecuencia de transmisión, distancias de los cables, conectores físicos y asuntos similares son especificados en esta capa.

39 Introducción 2-38 Arquitectura OSI Uno o más nodos dentro de la Red Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física End system Intermediate systems

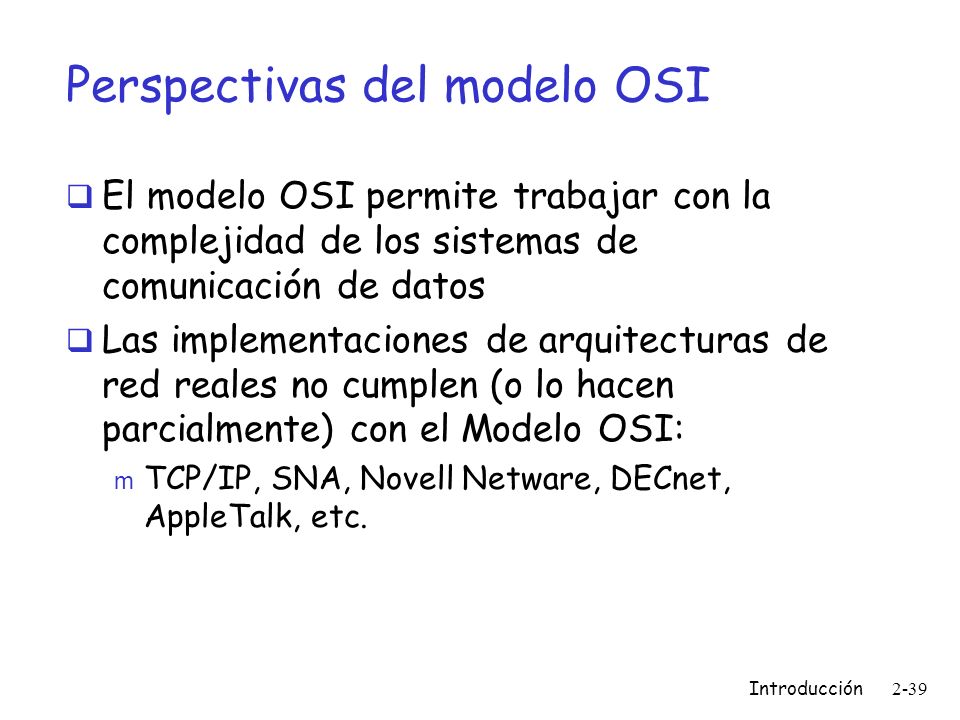

40 Introducción 2-39 Perspectivas del modelo OSI El modelo OSI permite trabajar con la complejidad de los sistemas de comunicación de datos Las implementaciones de arquitecturas de red reales no cumplen (o lo hacen parcialmente) con el Modelo OSI: m TCP/IP, SNA, Novell Netware, DECnet, AppleTalk, etc.

41 Introducción 2-40 Perspectivas del modelo OSI Se intentó construir una implementación del modelo OSI m A finales de los 80, el gobierno de EEUU quiso establecer GOSIP (Government Open Systems Interconnect Profile) como algo obligatorio. NO funcionó. Perdió vigencia en 1995 ¿Qué sucederá con OSI? m Los protocolos para OSI se ven muy poco (algunas tecnologías WAN los usan) m TCP/IP sigue mejorando continuamente m Una parte de las recomendaciones de la ITU-T que sobrevive, son las utilizadas en VoIP (H.323, H.225, Q.931, G.711, entre otras) El modelo OSI sigue siendo un modelo pedagógico.

42 Introducción 2-41 ¿Qué es TCP/IP? El nombre TCP/IP se refiere a una suite de protocolos de datos. m Una colección de protocolos de datos que permite que los computadores se comuniquen. El nombre viene de dos de los protocolos que lo conforman: m Transmission Control Protocol (TCP) m Internet Protocol (IP) Hay muchos otros protocolos en la suite

43 Introducción 2-42 TCP/IP e Internet TCP/IP son los protocolos fundamentales de Internet (Aunque se utilizan para Intranets y Extranets) Stanford University y Bold, Beranek and Newman (BBN) presentaron TCP/IP a comienzos de los 70 para una red de conmutación de paquetes (ARPANet). La arquitectura de TCP/IP ahora es definida por la Internet Engineering Task Force (IETF)

44 Introducción 2-43 ¿Por qué es popular TCP/IP? Los estándares de los protocolos son abiertos: interconecta equipos de diferentes fabricantes sin problema. Independiente del medio de transmisión físico. Un esquema de direccionamiento amplio y común. Protocolos de alto nivel estandarizados (¡muchos servicios!)

45 Introducción 2-44 Estándares de TCP/IP Para garantizar que TCP/IP sea un protocolo abierto los estándares deben ser públicamente conocidos. La mayor parte de la información sobre los protocolos de TCP/IP está publicada en unos documentos llamados Request for Comments (RFCs) - Hay otros dos tipos de documentos: Military Standards (MIL STD), Internet Engineering Notes (IEN) -.

46 Introducción 2-45 Arquitectura de TCP/IP (cuatro capas) Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Transporte Internet Acceso de Red Aplicaciones y procesos que usan la red Servicios de entrega de datos entre nodos Define el datagrama y maneja el enrutamiento Rutinas para acceder el medio físico No hay un acuerdo sobre como representar la jerarquía de los protocolos de TCP/IP con un modelo de capas (utilizan de tres a cinco).

47 Introducción 2-46 Pila de protocolos de Internet (cinco capas) aplicación: soporta las aplicaciones de la red m FTP, SMTP, HTTP transporte: transferencia de datos host to host m TCP, UDP red: enrutamiento de datagramas desde la fuente al destino m IP, protocolos de enrutamiento enlace: transferencia de datos entre elementos de red vecinos m PPP, Ethernet física: bits en el cable aplicación transporte red enlace física

48 Introducción 2-47 Capas: comunicación lógica aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física Cada capa: distribuida Las entidades implementan las funciones de cada capa en cada nodo las entidades realizan acciones, e intercambian mensajes con sus iguales

49 Introducción 2-48 Capas: comunicación lógica aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos Transporte toma datos de la aplicación agrega direccionamiento, agrega información de chequeo de confiabilidad para formar el datagrama envía el datagrama al otro nodo espera el acuse de recibo (ack) del otro nodo analogía: la oficina postal datos transporte ack

50 Introducción 2-49 Capas: comunicación física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos

51 Introducción 2-50 Capa de Acceso de Red Capa Internet Capa de transporte Capa de aplicación Encapsulación de datos Cada capa de la pila TCP/IP adiciona información de control (un header) para asegurar la entrega correcta de los datos. Cuando se recibe, la información de control se retira. DATOSHeaderDATOSHeader DATOSHeader DATOS

52 Introducción 2-51 Capas de los protoclos y los datos Cada capa toma los datos de la capa superior agrega información de control (header) y crea una nueva unidad de datos pasa esta nueva unidad a la capa inferior aplicación transporte red enlace física aplicación transporte red enlace física origen destino M M M M H t H t H n H t H n H l M M M M H t H t H n H t H n H l mensaje segmento datagrama frame

53 Introducción 2-52 Ubicación de los protocolos de TCP/IP en el Modelo de Referencia OSI (Open Systems Interconnection) Llegó Modem Solicitud DNS Red del Campus AQUÍ ESTÁ LA TARJETA DE RED Y EL DRIVER Modem EL MODEM ESTÁ EN LA CAPA 1

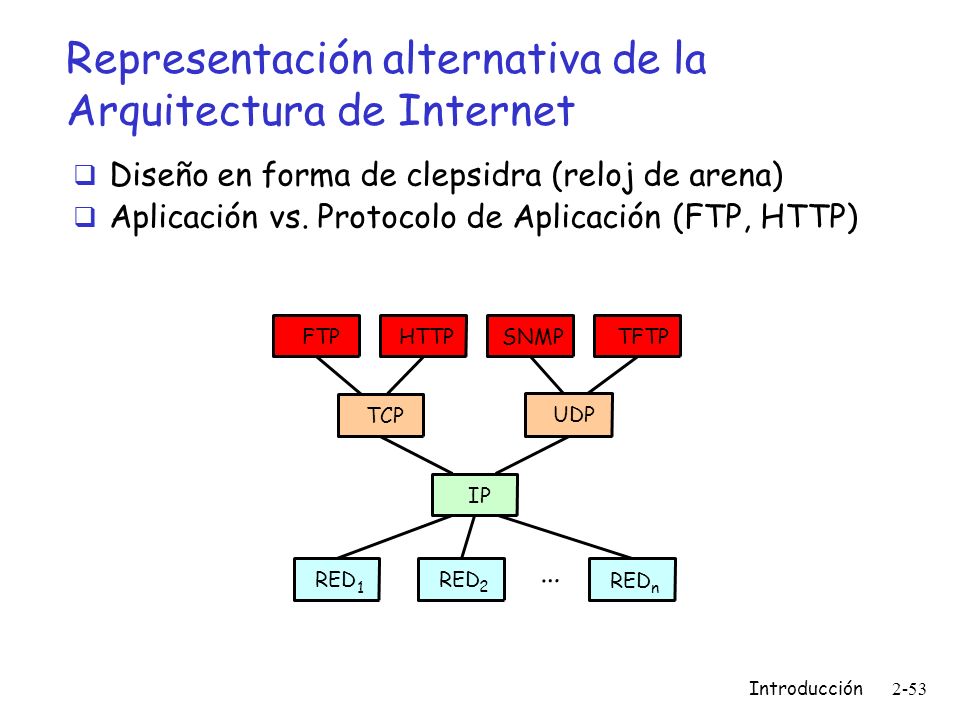

54 Introducción 2-53 Representación alternativa de la Arquitectura de Internet Diseño en forma de clepsidra (reloj de arena) Aplicación vs. Protocolo de Aplicación (FTP, HTTP) … FTPHTTPSNMP TFTP TCP UDP IP RED 1 2 n

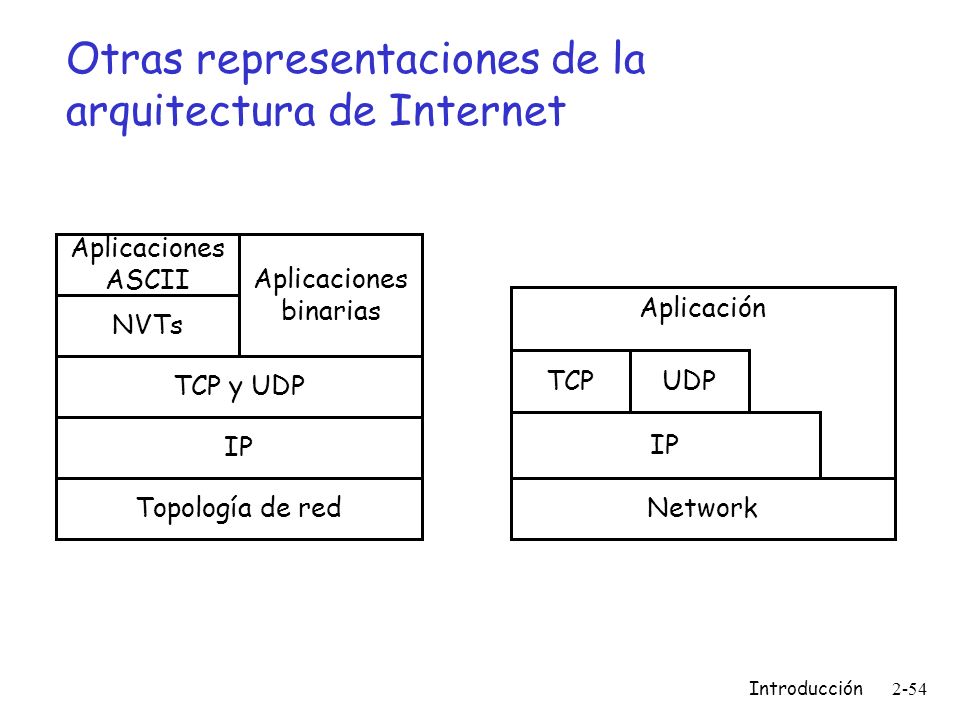

55 Introducción 2-54 Otras representaciones de la arquitectura de Internet Aplicación Network IP TCPUDP Topología de red IP TCP y UDP Aplicaciones binarias NVTs Aplicaciones ASCII

56 Equipos de interconexión y el modelo de capas El modelo de capas permite ver las responsabilidades de los diferentes equipos utilizados para interconectar redes de datos (routers, switches, hubs y gateways). m Cada dispositivo de red se diseña para para una tarea específica. Tienen diferentes niveles de inteligencia y procesan el tráfico de forma diferente. m Utilizar las capas aplicadas a las tareas de cada tipo de dispositivo facilita entender lo que cada uno de ellos hace. Introducción 2-55

57 Equipos de interconexión, modelo de capas y esquema de direccionamiento/multiplexamiento utilizado Introducción 2-56 Aplicación Presentación Sesión Transporte Red Enlace Física Gateway Router Switch Hub Número de Puerto Direccióm IP Dirección MAC Bits CapaDispositivo Direccionamiento/ Multiplexamiento

58 Repetidor (hub) Introducción 2-57 Nodo ANodo B El repetidor conecta redes de área local en la CAPA 1 (física) del modelo de referencia OSI

59 ¿Qué hace un repetidor? El repetidor es el responsable de m Amplificar la señal para asegurar que la amplitud sea la correcta m Asegurar la fase de la señal (jitter) m Repetir las señales de un segmento a los otros segmentos conectados al repetidor Introducción 2-58

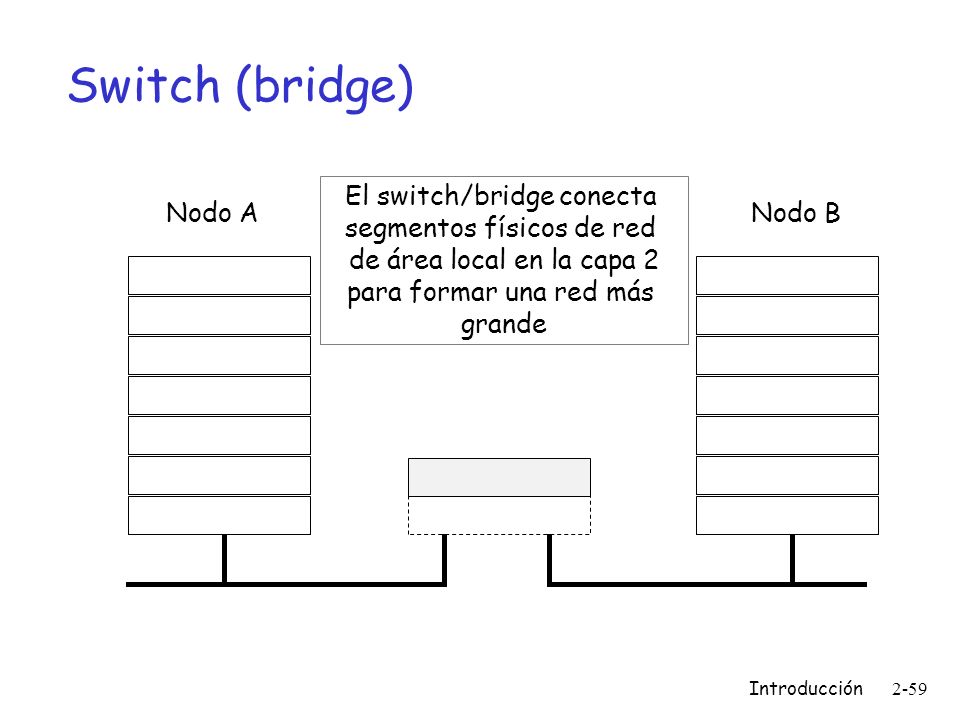

60 Switch (bridge) Introducción 2-59 Nodo ANodo B El switch/bridge conecta segmentos físicos de red de área local en la capa 2 para formar una red más grande

61 ¿Qué hace un switch (bridge)? Los bridges y switches: m Analizan los frames que llegan, de acuerdo a la información que traiga el frame toman la decisión de cómo re-enviarlo (generalmente con base en la MAC address) y envían el frame a su destino m No analizan la información de las capas superiores (pueden pasar rápidamente el tráfico de diferentes protocolos). m Extienden la red (más distancia) y separan dominios de colisión. Introducción 2-60

62 Router (enrutador, encaminador) Introducción 2-61 Nodo ANodo B El enrutador conecta redes lógicamente (capa 3). Determina la siguiente red para envíar un paquete a su destino final.

63 ¿Qué hace un enrutador? m Conecta al menos dos redes y decide de que manera envíar cada paquete de información basado en el conocimiento del estado de las redes que interconecta y la dirección lógica. m Crea y/o mantiene una tabla de rutas disponibles junto con sus condiciones para determinar la mejor ruta para que un paquete alcance su destino m Puede filtrar paquetes por dirección lógica, número de protocolo y número de puerto m Separa dominios de broadcast (subredes, VLANs,) m Interconecta redes WAN y LAN Introducción 2-62

64 Gateway Introducción 2-63 Nodo ANodo B El gateway mueve datos entre protocolos (capa 4 a la 7)

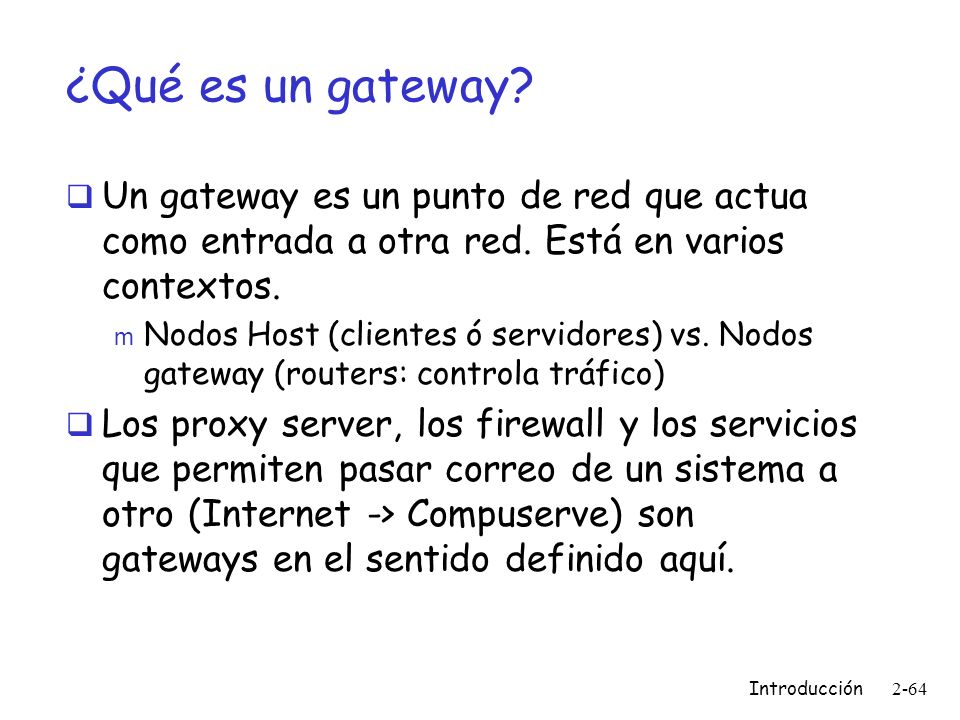

65 ¿Qué es un gateway? Un gateway es un punto de red que actua como entrada a otra red. Está en varios contextos. m Nodos Host (clientes ó servidores) vs. Nodos gateway (routers: controla tráfico) Los proxy server, los firewall y los servicios que permiten pasar correo de un sistema a otro (Internet -> Compuserve) son gateways en el sentido definido aquí. Introducción 2-64

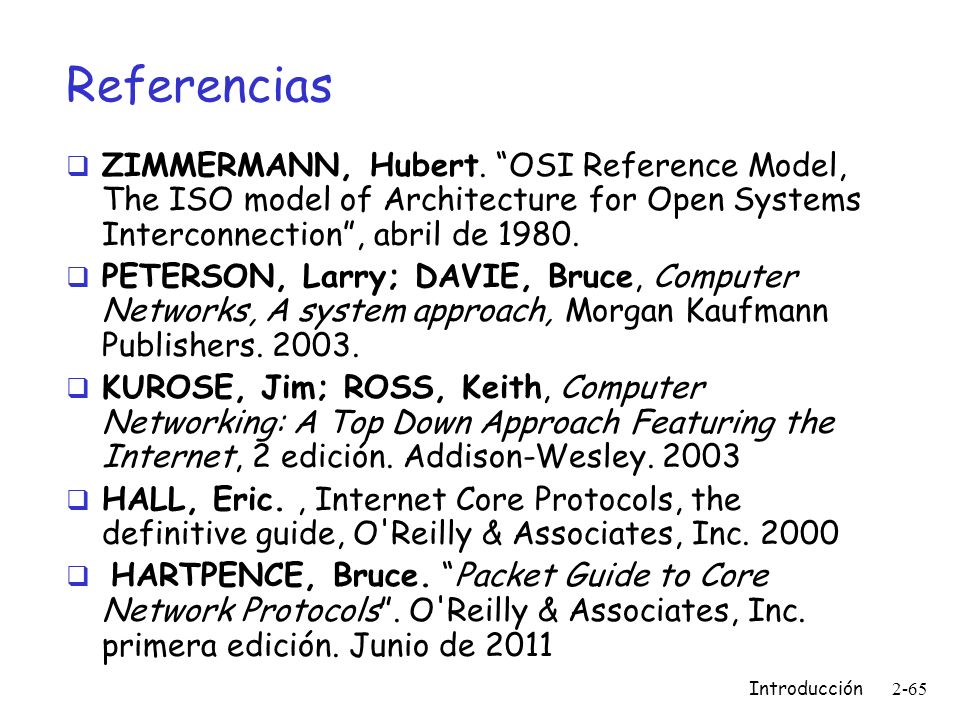

66 Introducción 2-65 Referencias ZIMMERMANN, Hubert. OSI Reference Model, The ISO model of Architecture for Open Systems Interconnection, abril de PETERSON, Larry; DAVIE, Bruce, Computer Networks, A system approach, Morgan Kaufmann Publishers KUROSE, Jim; ROSS, Keith, Computer Networking: A Top Down Approach Featuring the Internet, 2 edición. Addison-Wesley HALL, Eric., Internet Core Protocols, the definitive guide, O'Reilly & Associates, Inc HARTPENCE, Bruce. Packet Guide to Core Network Protocols. O'Reilly & Associates, Inc. primera edición. Junio de 2011
