1 DEFECTOS O IMPERFECCIONES CRISTALINAS
CAPITULO V DEFECTOS O IMPERFECCIONES CRISTALINAS

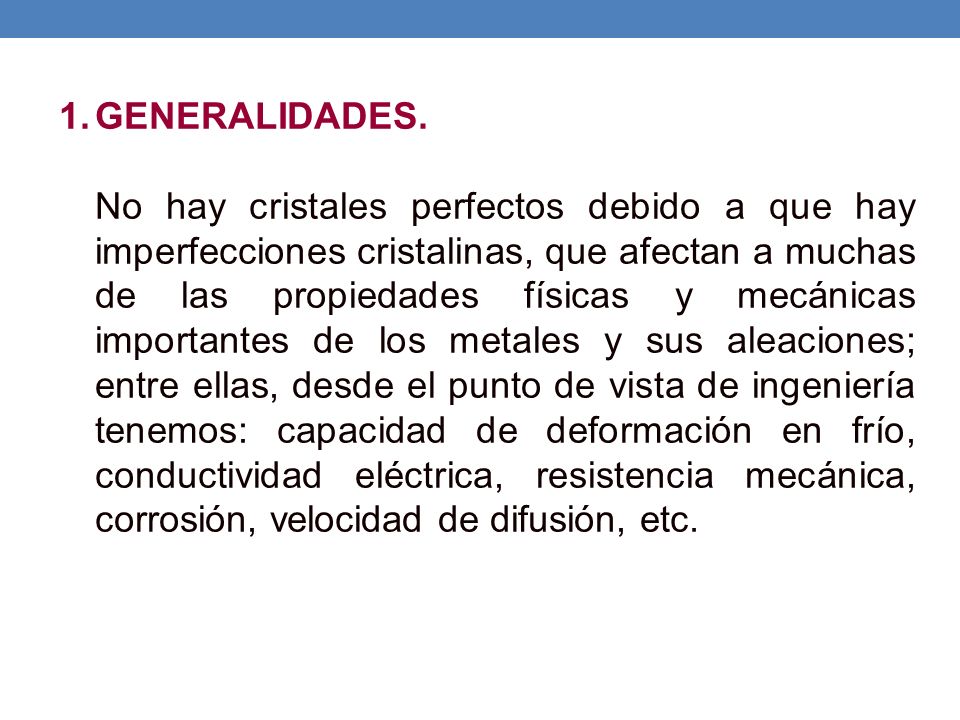

2 GENERALIDADES. No hay cristales perfectos debido a que hay imperfecciones cristalinas, que afectan a muchas de las propiedades físicas y mecánicas importantes de los metales y sus aleaciones; entre ellas, desde el punto de vista de ingeniería tenemos: capacidad de deformación en frío, conductividad eléctrica, resistencia mecánica, corrosión, velocidad de difusión, etc.

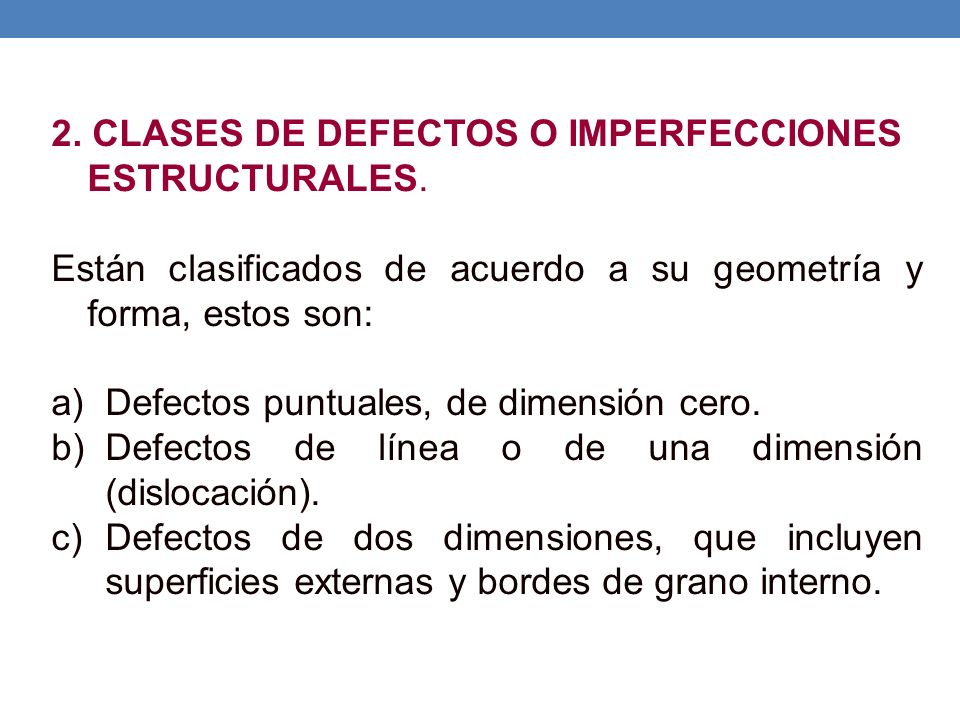

3 2. CLASES DE DEFECTOS O IMPERFECCIONES ESTRUCTURALES.
Están clasificados de acuerdo a su geometría y forma, estos son: Defectos puntuales, de dimensión cero. Defectos de línea o de una dimensión (dislocación). Defectos de dos dimensiones, que incluyen superficies externas y bordes de grano interno.

4 2.1. DEFECTOS PUNTUALES O CERO DIMENSIONALES
Entre las cuales tenemos : VACANTES. INTERSTICIALES. IMPUREZAS O INCLUSIONES.

5 A. VACANTES. Son agujeros dejados por la pérdida de átomos que se encontraban en una posición reticular, estas se pueden producir durante el proceso de solidificación, por perturbaciones locales en la red, durante el crecimiento del grano, o por reordenamiento atómico en el cristal, debido a la movilidad de los átomos. En los metales la concentración de huecos en equilibrio, raramente excede de 1 entre

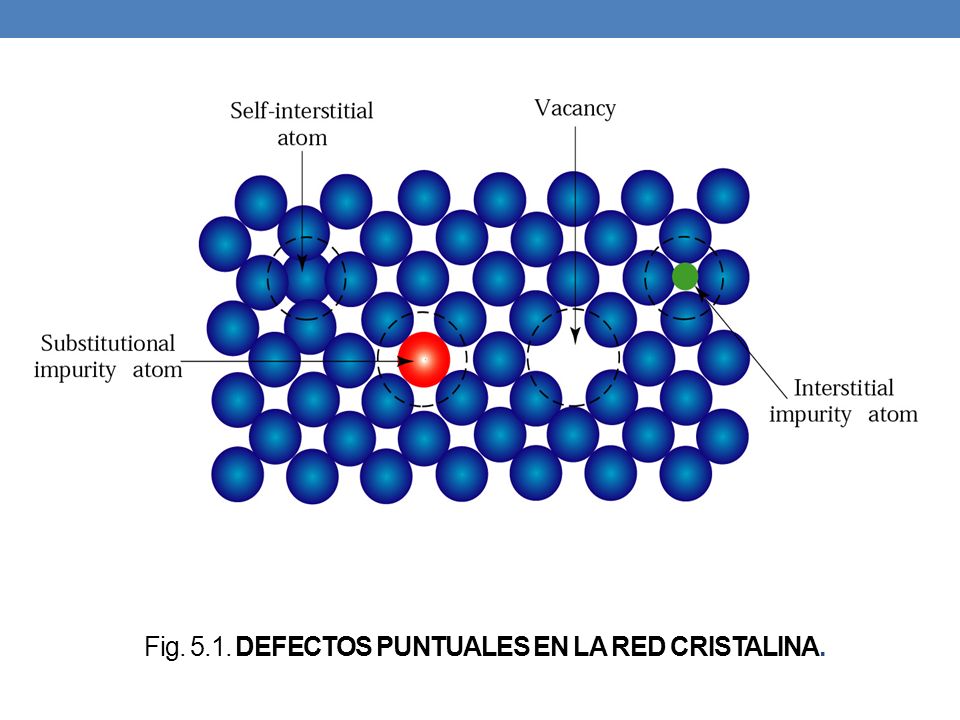

6 Fig. 5.1. DEFECTOS PUNTUALES EN LA RED CRISTALINA.

7 B. INTERSTICIALES. Este defecto se produce, cuando un átomo de la red ocupa un lugar intersticial, entre los átomos que lo rodean, en sitios atómicos normales. Estos se pueden producir en la estructura cristalina por irradiación con partículas energéticas. C. IMPUREZAS. Constituidas por átomos extraños a la red cristalina, los que pueden tener un diámetro mayor o menor que los de la red. Estos están presentes, desde el inicio del proceso de los materiales y se pueden ubicar en posiciones reticulares o intersticiales.
