Ingeniería de Software

Presentación del tema: "Ingeniería de Software"— Transcripción de la presentación:

1 Ingeniería de Software
Para el desarrollo del software: Métodos Herramientas Consideraciones Generales: Ciclo de Vida del Software Modelos Análisis Requerimientos Prototipaje

2 Métodos para desarrollar software
Método del ciclo de vida clásico: Actividades que son realizadas por el analista para desarrollar e implantar un sistema. Método de desarrollo por análisis estructurado: Incorpora elementos tanto de análisis como de diseño. Especifica lo que se requiere que haga el sistema o la aplicación. Permite que las personas observen los elementos lógicos (lo que hará el sistema) separados de los componentes físicos (computadora, terminales, sistemas de almacenamiento, etc.). Desarrolla un diseño físico eficiente para la situación donde será utilizado. Es un método para el análisis de sistemas manuales o automatizados, que conduce al desarrollo de especificaciones para sistemas nuevos o para efectuar modificaciones a los ya existentes.

3 Métodos para desarrollar software
Método del desarrollo por prototipos: Pueden desarrollarse con métodos y lenguajes de programación convencionales Los informes no tienen un encabezados, logos, etc., faltan controles de entradas y procesamiento. Lo importante es el ensayo, y hallar los requerimientos. Métodos de análisis orientado a objetos: Es un método de análisis que examina los requerimientos desde la perspectiva de las clases y objetos Se basa en conceptos como objetos y atributos, clases y miembros un todo y partes.

4 Herramientas para desarrollar software
Las herramientas de desarrollo de software diseñan y construyen aplicaciones y dan soporte al desarrollo e implantación de las mismas.  1.Calidad del Software Herramientas que tratan todos los aspectos de la calidad de software: funcionalidad, fiabilidad y rendimiento. 2. Construcción y Diseño Herramientas para la arquitectura y el modelado, el desarrollo dirigido por modelos, componentes, verificación de componentes, actividades de análisis de ejecución. 3. Gestión de cambios y configuración Gestión del ciclo de vida de los activos, como la automatización de procesos, el control de cambios, el rastreo y los informes. 4. Gestión de proceso y portafolio Herramientas integradas para gestionar requisitos, modelos y pruebas, implementar un proceso de desarrollo y progresos de informes y valoraciones. 5. Requisitos y análisis Herramientas integradas para la gestión de requisitos, de desarrollo de casos de estudio, los modelos de negocios y modelos de datos.

5 Herramientas para desarrollar software
Herramientas para análisis Éstas herramientas ayudan a los especialistas en sistemas a documentar un sistema existente, ya sea manual o automatizado. También sirve para determinar los requerimientos de una nueva aplicación. Incluye: Herramientas para recolección de datos: capturan detalles que describen sistemas y procedimientos en uso. Documentan procesos y actividades de decisión, se utilizan para apoyar la tarea de identificar requerimientos. Herramientas para diagramación: crean representaciones gráficas de sistemas y actividades. Apoyan el dibujo y revisión de diagramas de flujos de datos e iconos asociados con el análisis estructurado. Incluyen programas para representación en diagramas de flujo.

6 Herramientas para desarrollar software
Herramientas CASE :(Computer Aided/Assisted Software/System Engineering) se puede definir como: “ el conjunto de herramientas y metodologías que soportan un enfoque de ingeniería para las distintas fases del desarrollo de software” En primer lugar se suele distinguir, atendiendo a la fase del ciclo de vida que soportan, entre: •CASE frontales ("front-end") o superiores ("Upper CASE"), abarcan las primeras fases de análisis y diseño. Automatizan las primeras actividades del proceso de desarrollo de sistemas. Esta herramienta proporciona soporte para el desarrollo de modelos gráficos de sistemas y procesos. Los diagramas de flujo son representativos de este tipo de herramientas. •CASE dorsales ("back-end") o inferiores ("Lower CASE"), cuyo objetivo suele ser el diseño detallado y la generación de código Categorias de herramientas CASE mas frecuentes: a)Herramientas de análisis y diseño b) Generación de código y documentación c)Herramientas de prueba d)Herramientas de gestión de configuración e) Herramientas de ingeniería inversa Herramientas de prototipado:Como son los diseñadores de pantallas, generadores de menús, generadores de informes y lenguajes de especificación ejecutables.

7 Actividades en el proceso de desarrollo de software
Para desarrollar un producto de software se realizan diversas actividades que se estructuran y relacionan de acuerdo a un modelo y se desarrollan siguiendo un método. Los modelos encadenan las diversas actividades

8 Actividades usuales Identificación y especificación de requerimientos
Diseño Prototipaje Identificación y especificación de requerimientos Especificación Validación/ verificación Programación Integración Gestión de configuraciones Análisis. Desarrollo de la interfaz

9 Acerca de las actividades
La ingeniería de requerimientos es el proceso que lleva a la especificación del software Los procesos de diseño e implementación transforman la especificación en un programa ejecutable La validación involucra chequear que el sistema cumple su especificación y las expectativas del usuario La evolución concierne con la modificación del sistema después que está en uso

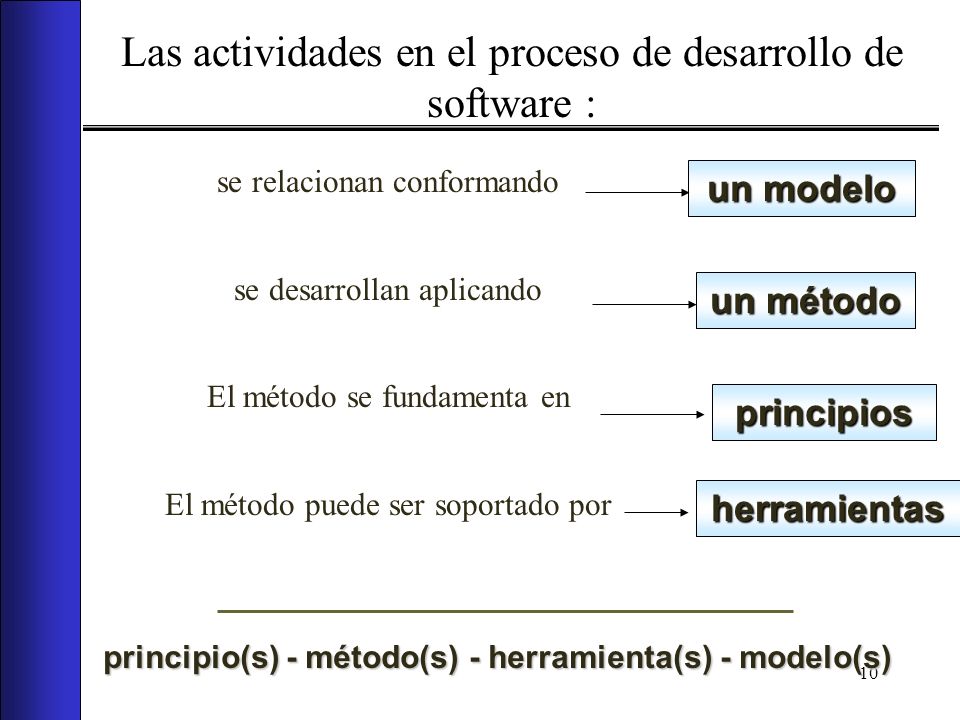

10 Las actividades en el proceso de desarrollo de software :
se relacionan conformando se desarrollan aplicando El método se fundamenta en El método puede ser soportado por un modelo un método principios herramientas principio(s) - método(s) - herramienta(s) - modelo(s)

11 Ciclo de vida del software
Análisis del problema Liberación del producto Comprensión del problema Desarrollo del software

12 Ciclo de vida del software
Transición ...casi siempre...!! Mantenimiento del producto

13 Obsolescencia del producto
Fin del ciclo de vida

14 Actividades – Modelos - Procesos
¿Cómo encadenar las actividades del proceso de desarrollo de software? Modelos (ciclo de vida) Ej.: Modelo de la cascada, UP.... ¿Cómo realizar las actividades del proceso de desarrollo de software? Métodos Ej.: Orientado a objeto, ... ¿Cuáles principios se aplican en el proceso de desarrollo de software? Ej.: Incrementable, iterativo,...

15 Modelos de desarrollo de software
La cascada Separa y secuencia las fases Evolutivo Especificación y desarrollo son intercalados De transformaciones Un modelo formal del sistema es transformado en otro modelo de más bajo nivel de abstracción Basado en reuso El sistema es producto de ensamblaje de componentes

16 ¿Cuál modelo han usado? Modelo caótico Análisis de Requerimientos
Diseño del Sistema Diseño de Programas Construcción de Programas Validación de componentes Validación del Sistema Mantenimiento Liberación Integración Modelo caótico

17 Modelo de la cascada Encadenamiento secuencial de las actividades
Análisis de requerimientos Diseño Implementación Validación de componentes Integración y validación del sistema Liberación y mantenimiento Encadenamiento secuencial de las actividades Cada etapa produce documentos que son la entrada a la siguiente Para desarrollar una etapa debe concluirse la anterior Popular en la década 70.

18 Modelo de la cascada (cont.)
Análisis de requerimientos Diseño Implementación Validación de componentes Integración y validación del sistema Liberación y mantenimiento El modelo original no se adapta a ciertas aplicaciones Los costos al descubrir errores en etapas avanzadas son muy altos Es rígido Se incorporan variantes al modelo.

19 Análisis de requerimientos
Datos provistos por los expertos en el dominio y usuarios potenciales Documentos orientados al usuario y útiles para el analista: - Comprensibles Precisos - Completos Consistentes - Fáciles de modificar Es una actividad requerida en cualquier modelo

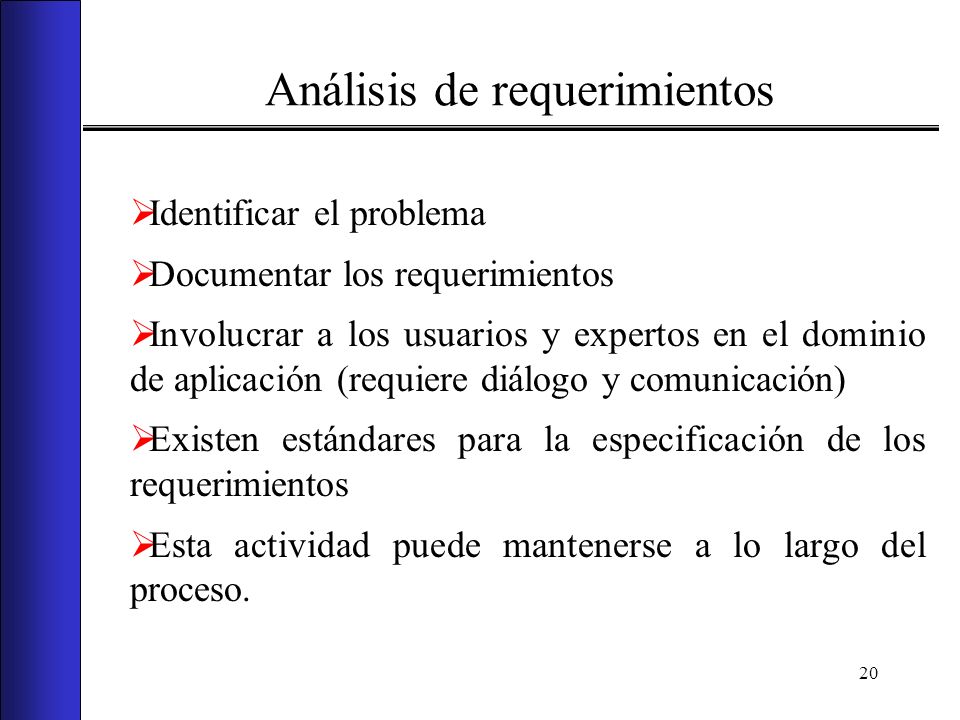

20 Análisis de requerimientos
Identificar el problema Documentar los requerimientos Involucrar a los usuarios y expertos en el dominio de aplicación (requiere diálogo y comunicación) Existen estándares para la especificación de los requerimientos Esta actividad puede mantenerse a lo largo del proceso.

21 Requerimientos de software: sub áreas
1. Proceso de ingeniería de requerimientos: modelos de proceso, actores, soporte y gerencia y mejora de calidad de proceso 2. Captura de requerimientos: origen de requerimientos, como capturarlos; incluye fuentes y técnicas. 3. Análisis de requerimientos: Detectar y resolver conflictos. Limites del sistema y como interactúa con el medio. Trasladar requerimientos de sistema a requerimientos de software

22 Requerimientos de software: sub áreas
4.Especificación de requerimientos de software: Calidad, estructura y verificabilidad del documento de especificación 5.Validación de requerimientos: Proceso para examinar documento de requerimientos a fin de asegurar que define el sistema esperado. 6.Gerencia de requerimientos: Abarca todo el ciclo de vida. Gerencia de cambios y mantenimiento de requerimientos de software

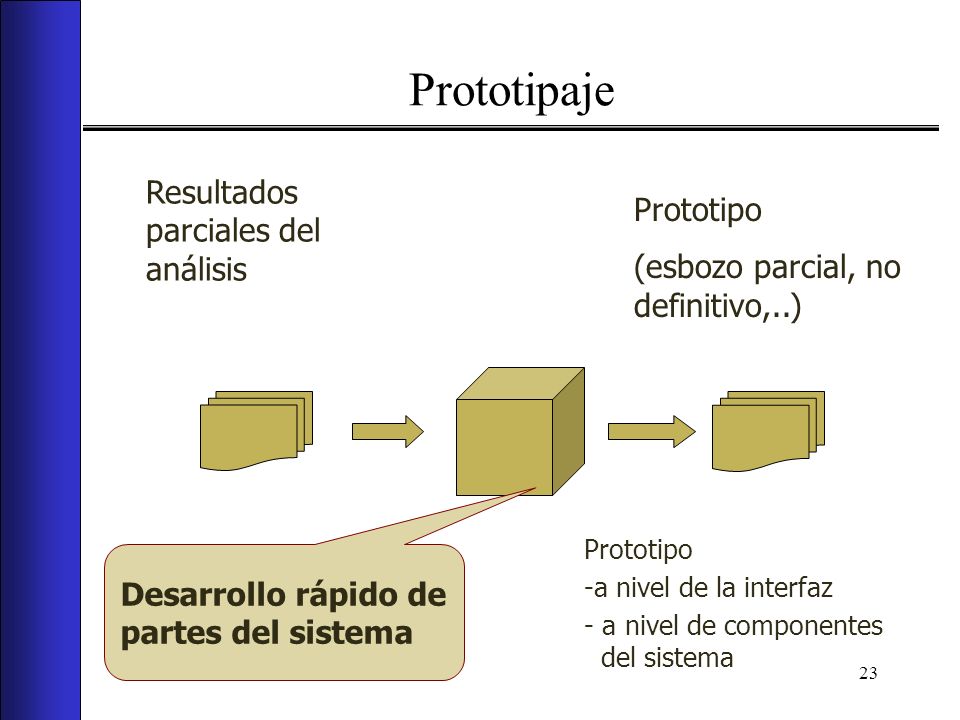

23 Prototipaje Resultados parciales del análisis Prototipo
(esbozo parcial, no definitivo,..) Prototipo a nivel de la interfaz a nivel de componentes del sistema Desarrollo rápido de partes del sistema

24 Prototipaje Esbozo parcial de partes del sistema Permite experimentar
Permite validar y precisar la especificación de requerimientos y características del futuro sistema Indispensable para el desarrollo de la interfaz Indispensable en el modelo evolutivo.

25 Describe en forma precisa el sistema a desarrollar
Especificación Datos resultantes del análisis de requerimientos y consideraciones técnicas Descripción orientada al desarrollador Describe en forma precisa el sistema a desarrollar

26 Constituye un refinamiento del análisis
Diseño Resultados del análisis, de la especificación y consideraciones técnicas Descripción detallada orientada al implementador Constituye un refinamiento del análisis

27 Programación Componentes de programas -Código - en un LP
Diseño y consideraciones técnicas “echar código”...

28 Obtener el sistema ejecutable
Integración y gestión de configuraciones Componentes de programa Ensamblaje de versiones coherentes de los componentes Obtener el sistema ejecutable

29 Permite determinar la confiabilidad o correctitud del producto
Validación y verificación Documentos (textos, programas, etc) Documentos validados/ verificados Permite determinar la confiabilidad o correctitud del producto

30 Validación y verificación
Validación: el software responde a lo que espera el usuario Verificación: el software satisface la especificación Técnicas diversas : Pruebas formales: garantizar que el programa satisface la especificación Chequeo “testing” : búsqueda de errores en los componentes, en la integración, en el sistema Pruebas de usabilidad: “medir” la satisfacción del usuario al usar el producto

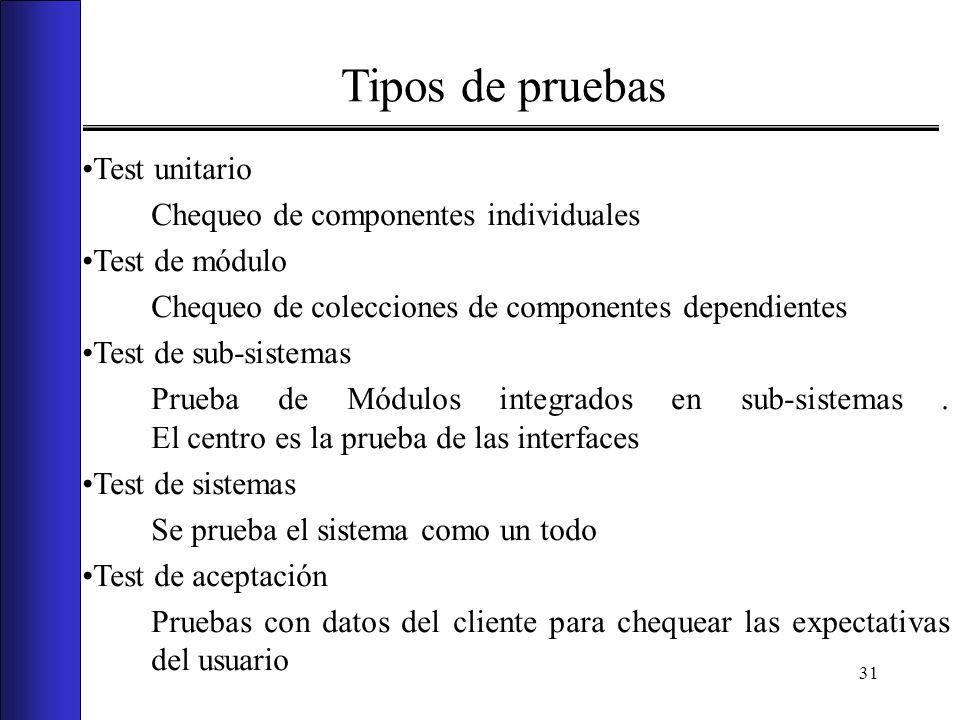

31 Tipos de pruebas Test unitario Chequeo de componentes individuales
Test de módulo Chequeo de colecciones de componentes dependientes Test de sub-sistemas Prueba de Módulos integrados en sub-sistemas . El centro es la prueba de las interfaces Test de sistemas Se prueba el sistema como un todo Test de aceptación Pruebas con datos del cliente para chequear las expectativas del usuario

32 Prueba de software Verificación dinámica del comportamiento de un programa sobre un número finito de casos de prueba seleccionados del dominio de ejecuciones usualmente infinito. Conceptos básicos: terminología, fundamentos teóricos, relaciones de la prueba con otras actividades. Técnicas de prueba: criterios para la generación de datos de prueba. Mediciones relacionadas con pruebas: evaluación de programa en prueba, evaluación de las pruebas realizadas Gerencia: tópicos gerenciales y de actividades de prueba

33 Mantenimiento de software
Conceptos básicos: definiciones, actividades y problemas de mantenimiento Procesos de mantenimiento basados en estándares Factores clave: técnicos, gerenciales, costos, estimaciones y mediciones Técnicas: incluyen comprensión de programas, reingeniería, ingeniería reversa y análisis de impacto

34 Bibliografía Ghezzi &al, “Fundamentals of Software Engineering”. PrenticeHall. Cap.7 Sommerville . Ingeniería de software. Addison Wesley Cap. 3
