2 CONCEPTOS BÁSICOS Existen tres tipos de acometidas:

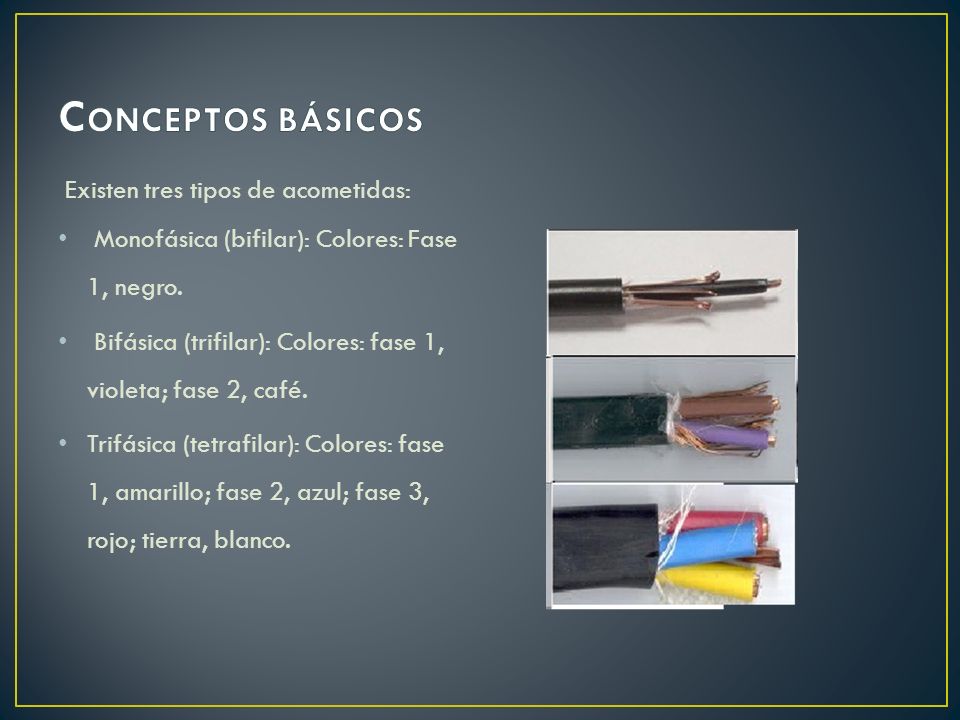

Monofásica (bifilar): Colores: Fase 1, negro. Bifásica (trifilar): Colores: fase 1, violeta; fase 2, café. Trifásica (tetrafilar): Colores: fase 1, amarillo; fase 2, azul; fase 3, rojo; tierra, blanco. Las acometidas son la parte de la instalación eléctrica que se construye desde las redes de distribución hasta las instalaciones del usuario. Existen tres tipos de acometidas: Monofásica (bifilar): Consta de dos hilos uno activo o fase y uno neutro, es el más utilizado en viviendas. Bifásica (trifilar): Tres hilos, que conforman dos fases y uno neutro. Se requiere para aparatos de mayor voltaje. Trifásica (tetrafilar): Cuatro hilos, tres fases y un neutro. Normalmente es usada en edificios no en viviendas.

3 PARTES DE LA INSTALACIÓN ELÉCTRICA

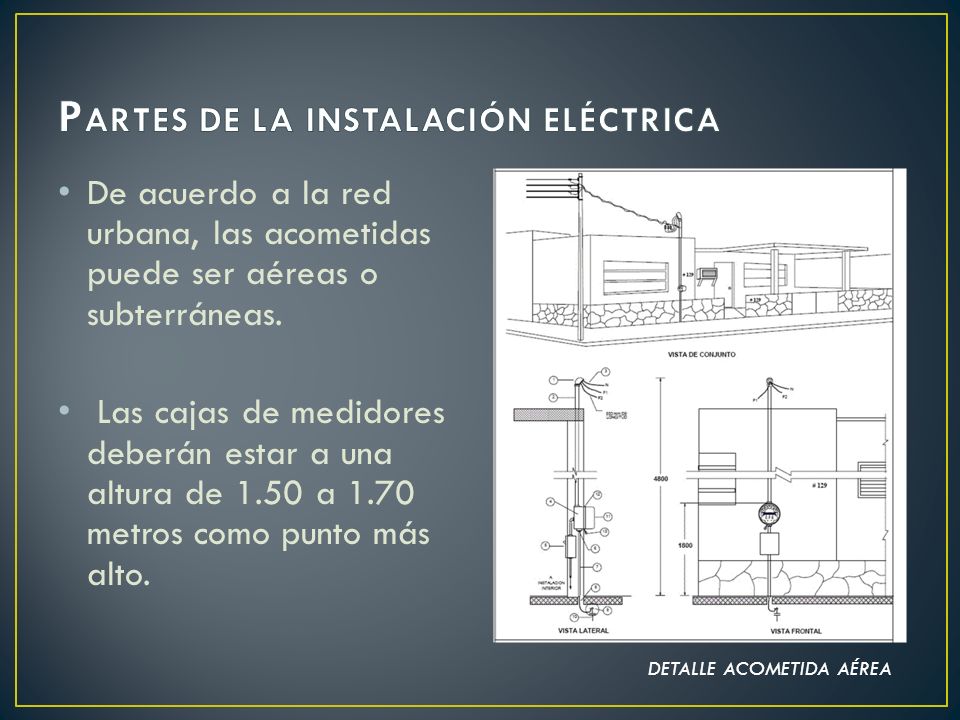

De acuerdo a la red urbana, las acometidas puede ser aéreas o subterráneas. Las cajas de medidores deberán estar a una altura de 1.50 a 1.70 metros como punto más alto. 1. Mufa intemperie de 32 mm (1 1/4″) de diámetro. 2. Tubo conduit de fierro galvanizado pared gruesa de 32 mm (1 1/4″) de diámetro y con 3000 mm de longitud. 3. Cable de cobre THW calibre mm2 (8 AWG) desde la mufa hasta el interruptor, el forro del conductor neutro de color blanco y los de las fases diferentes al Blanco. 4. Base enchufe de 4 terminales, 100 amperes con quinta terminal. 5. Interruptor termomagnético (preferente) o de cartucho fusible de 2 polos, 1 tiro, 250 Volts, 30 amperes, a prueba de agua cuando quede a la intemperie. 6. Reducción de 32 mm (1 1/4″) a 12,7 mm (1/2″). 7. Tubo conduit pared delgada de 12,7 mm (1/2″) de diámetro. 8. Alambre o cable de cobre calibre mm2 (8 AWG) mínimo. 9. Conector para varilla de tierra. 10. Varilla de tierra para una resistencia máxima de 25 Ohms. 11. Medidor tipo enchufe de 15 amperes, 1/2 fases, 3 hilos (f621/f421). 12. Aro para base enchufe de acero inoxidable. 13. Sello de plástico… DETALLE ACOMETIDA AÉREA

4 PARTES DE LA INSTALACIÓN ELÉCTRICA

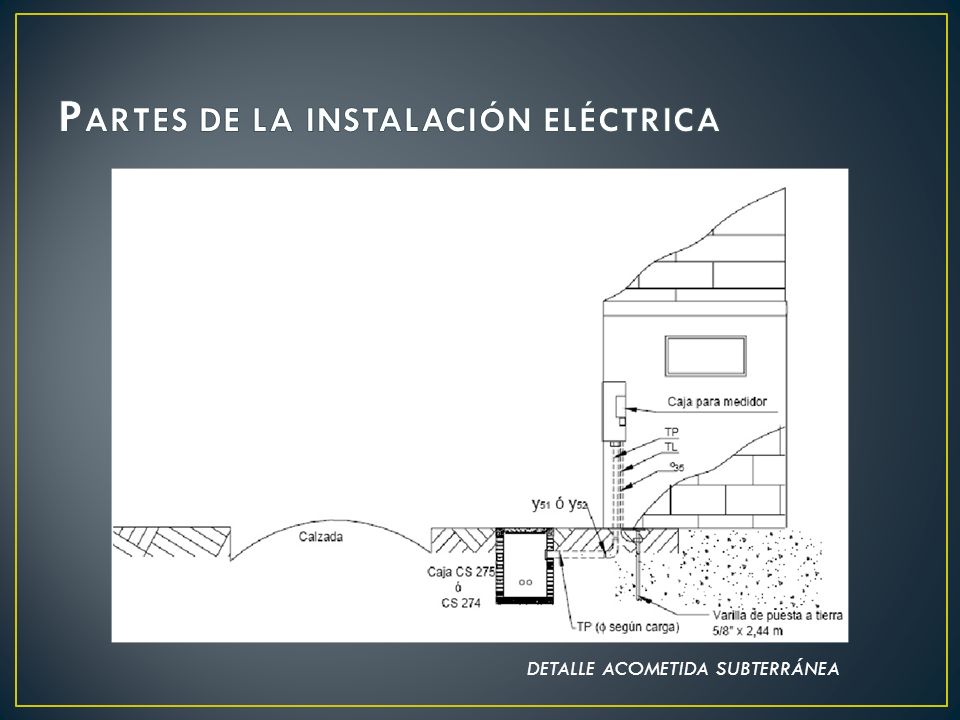

La sección de los cables varía dependiendo del aparato que se va a conectar. Para el alumbrado se usa cable con sección mínima de 1.5 mm2. Para usos normales, cables de 2,5 mm2. Para lavadoras y lavavajillas, sección de 4 mm2. Para horno y en la cocina, sección 6 mm2 DETALLE ACOMETIDA SUBTERRÁNEA

5 ETAPAS DE INSTALACIÓN ELÉCTRICA

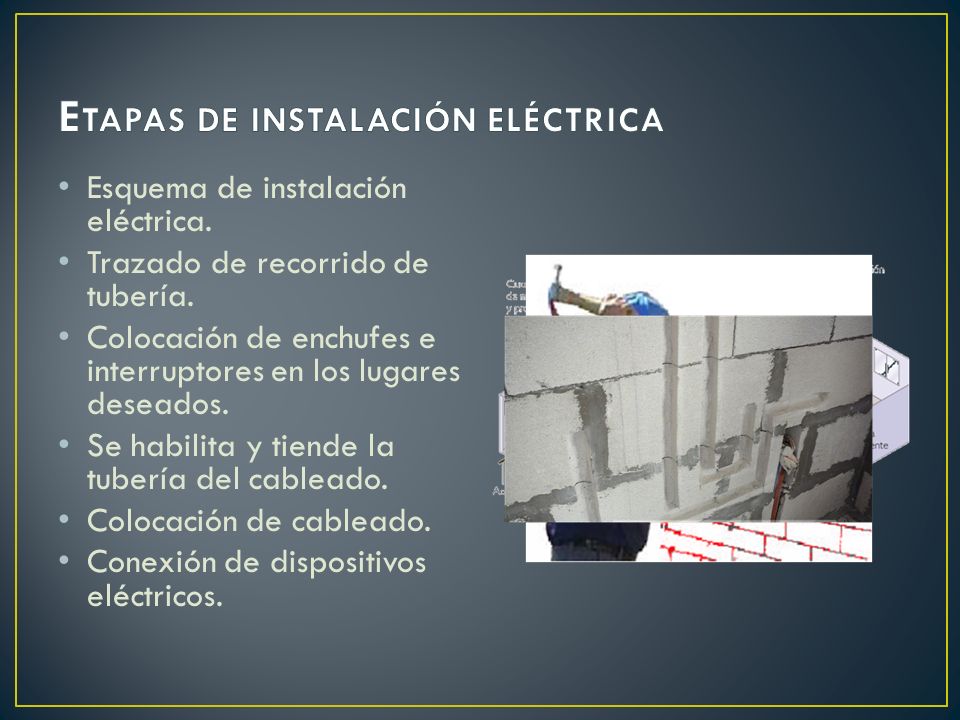

Esquema de instalación eléctrica. Trazado de recorrido de tubería. Colocación de enchufes e interruptores en los lugares deseados. Se habilita y tiende la tubería del cableado. Colocación de cableado. Conexión de dispositivos eléctricos. Esquema de instalación eléctrica. Esquema general de la vivienda señalando los puntos de luz, interruptores y enchufes. Trazado de recorrido de tubería. El trazado puede ser superficial o empotrado. Colocación de enchufes e interruptores en los lugares deseados. Se recomienda colocar los interruptores a 90 cm del suelo y los enchufes a 15 cm del suelo. Para esto se deben trazar previamente con plantillas. Se realiza el agujero con cincel plano y martillo con la profundidad deseada. Los bordes de las cajas deben quedar con sus bordes, 3 mm dentro de la pared. Se habilita y tiende la tubería del cableado. Colocación de cableado dentro de la tubería instalada, de acuerdo al esquema eléctrico realizado previamente. Conexión de dispositivos eléctricos y realización de una prueba.
