1 Teoría de Grafos

2 Temario Teoría de Grafos Grafos Conceptos básicos Problemas clásicos Algoritmos en grafos Metaheurísticas Algoritmos Genéticos Tabú Search Colonia de Hormigas Ejercicios Conclusiones

3 Definición Teoría de Grafos Estudia las propiedades de los grafos. Grafo: un grafo es un conjunto, no vacío, de objetos llamados nodos (o vértices) y una selección de pares de nodos, llamados ejes (o aristas) donde estos pueden ser orientados o no. Un grafo G = (V,X), donde V es un conjunto nodos y X es un subconjunto del conjunto de pares no ordenados de elementos distintos de V.

4 Definición Teoría de Grafos Nodos / Vértices: constituyen los objetos de la situación a representar. Ejemplo: V = {A,B,C,D,E} Ejes / Aristas /Arcos: conforman las relaciones entre un par de objetos representados por los nodos. Ejemplo: X = {(A,B),(A,C),(B,C),(B,E),(C,D),(D,E)} Tanto los nodos como ejes, pueden tener atributos cuantitativos y/o cualitativos (variables de cualquier tipo).

5 Ejemlos Teoría de Grafos

6 Historia El problema de los siete puentes de Königsberg Fue fue planteado y resuelto por Leonhard Euler en 1736, dando origen a la Teoría de los grafos. Teoría de Grafos Dos islas en el río Pregel que cruza Königsberg se unen entre ellas y con la tierra firme mediante siete puentes. ¿Es posible dar un paseo empezando por una cualquiera de las cuatro partes de tierra firme, cruzando cada puente una sola vez y volviendo al punto de partida?

7 Historia Teoría de Grafos Mapa Grafo de Representación Más adelante vamos a analizar este problema, y vamos a ver que es similar al de los 7 puentes

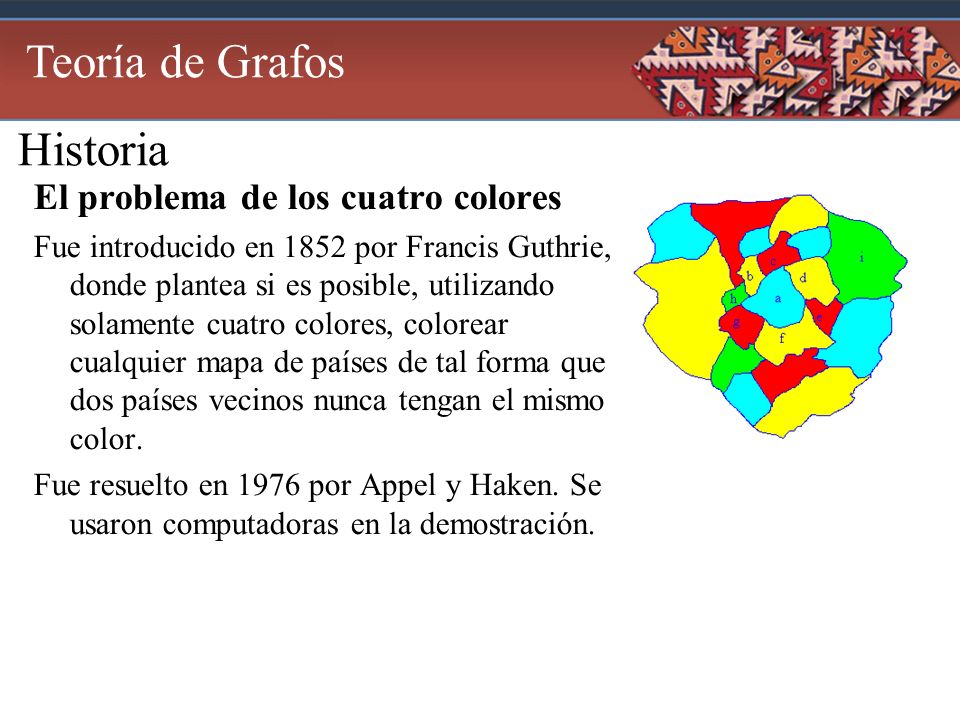

8 Historia El problema de los cuatro colores Fue introducido en 1852 por Francis Guthrie, donde plantea si es posible, utilizando solamente cuatro colores, colorear cualquier mapa de países de tal forma que dos países vecinos nunca tengan el mismo color. Fue resuelto en 1976 por Appel y Haken. Se usaron computadoras en la demostración. Teoría de Grafos

9 Aplicaciones Redes conceptuales Teoría de Grafos

10 Aplicaciones Redes de transporte Teoría de Grafos

11 Aplicaciones Plano de autopistas Teoría de Grafos

12 Aplicaciones Circuitos electricos Teoría de Grafos

13 Aplicaciones Red Social Teoría de Grafos

14 Aplicaciones Organigramas Teoría de Grafos

15 Aplicaciones Polimeros Teoría de Grafos

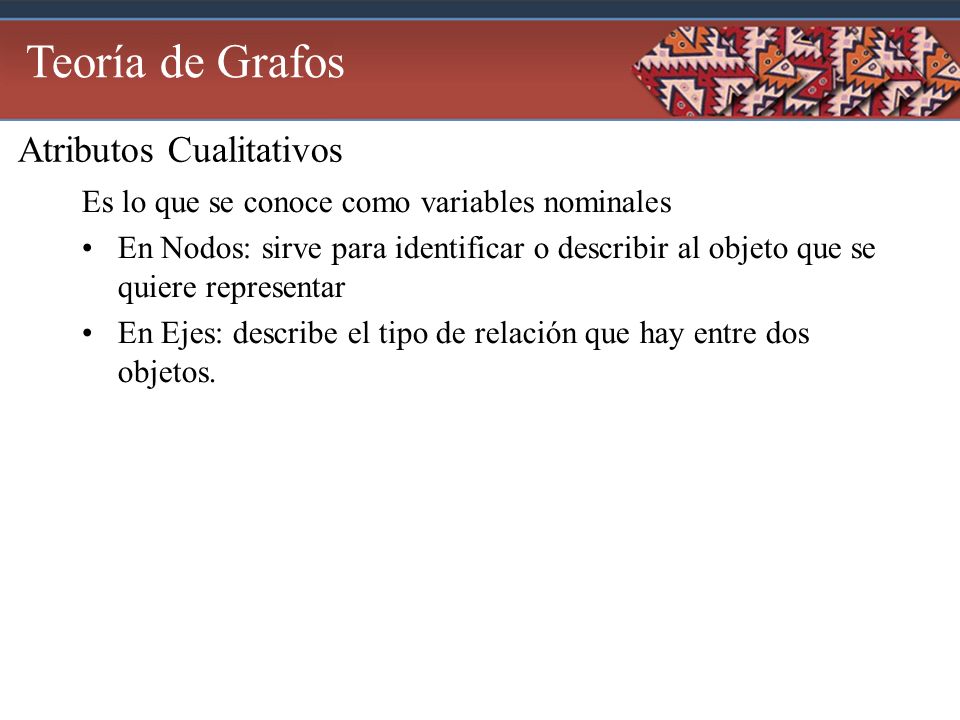

16 Atributos Cualitativos Es lo que se conoce como variables nominales En Nodos: sirve para identificar o describir al objeto que se quiere representar En Ejes: describe el tipo de relación que hay entre dos objetos. Teoría de Grafos

17 Atributos Cuantitativos Corresponden a variables ordinales En Nodos: miden algún aspecto común entre los distintos objetos En Ejes: miden la intensidad de la relación Teoría de Grafos

18 Topologías Teoría de Grafos Estrella Anillo Árbol

19 Clasificación Teoría de Grafos No orientados o Bidireccionales Orientados o Direccionados Grafos Multigrafos Es el caso más general

20 Clasificación Teoría de Grafos No orientados o Bidireccionales Orientados o Direccionados Pseudo-Grafos Es el caso más particular Pseudo-Multigrafos Mixtos

21 Definiciones Varias subgrafos Grados de un grafo Caminos Ciclos Grafos Autocomplementos Nodos Críticos Componentes conexas Teoría de Grafos

22 Grado de un Nodo El grado de un nodo es la cantidad de ejes incidentes al vértice v. Notación: d(v) = grado de v. Teorema: La suma de los grados de los nodos de un grafo es 2 veces el número de ejes, o sea:  i=1,n d (v i ) = 2 m Teoría de Grafos

23 Definiciones en Grafos Un camino en un grafo es una sucesión de ejes e 1 e 2.......e k tal que un extremo de e i coincide con uno de e i-1 y el otro con uno de e i+1. Un camino simple es un camino que no pasa dos veces por el mismo nodo. Un circuito es un camino que empieza y termina en el mismo nodo. Un circuito simple es un circuito de 3 o más nodos que no pasa dos veces por el mismo nodo. Teoría de Grafos

24 Definiciones en Digrafos Un camino orientado en un grafo orientado es una sucesión de ejes e 1 e 2.......e k tal que el primer elemento del par e i coincide con el segundo de e i-1 y el segundo elemento de e i con el primero de e i+1. Un circuito orientado en un grafo orientado es un camino orientado que empieza y termina en el mismo nodo. Un digrafo se dice fuertemente conexo si entre para cualquier par de nodos (v,u) hay un camino orientado de v a u. Teoría de Grafos

25 Componentes Conexas Teoría de Grafos Grafo 1: 6 componentes conexas Grafo 1: 3 componentes conexas Un grafo se dice conexo si existe un camino entre todo par de nodos.

26 Grafos Completos Teoría de Grafos K3K4K5 Se relacionan todos los nodos contra todos Son objeto de estudio y Sirven como cotas máximas Un grafo se dice completo si todos los nodos son adyacentes entre si.

27 Ejemplo 1: calles de una ciudad Teoría de Grafos

28 Ejemplo 2: Cronogramas de Proyectos

29 Isomorfismo un isomorfismo entre dos grafos G y H es una biyección f entre los conjuntos de sus vértices que preserva la relación de adyacencia. Es decir, cualquier par de vértices u y v de G son adyacentes si y solo si lo son sus imágenes, f(u) y f(v), en H. A pesar de su diferente aspecto, los dos grafos que se muestran a continuación son isomorfos: Teoría de Grafos

30 f(a)=1 f(b)=6 f(c)=8 f(d)=3 f(g)=5 f(h)=2 f(i)=4 f(j)=7 Teoría de Grafos

31 CENTRALIDAD de un vértice en un grafo determina la importancia relativa de un vértice en el grafo, la importancia de una persona involucrada en una red social, o, en la teoría de la denominada sintaxis del espacio que se estudia lo importante que puede llegar a ser una habitación en un edificio, así como una carretera en una red urbana. Teoría de Grafos

32 CENTRALIDAD Grado=número de nodos conectados con un nodo dado Cercanía o Closeness= suma de la suma de las distancias de un nodo con respecto a sus vecinos Intermediación =indica la frecuencia con la que un nodo aparece en el camino más corto que conecta otros dos nodos, a dicho camino se le suele denominar camino geodésico. Teoría de Grafos

33 Representación de Grafos Matriz de Adyacencia e Incidencia Lista de Adyacencia La representación varía dependiendo del tipo de grafo elegido. Teoría de Grafos

34 Matrices de Adyacencia e Incidencia

35 Teoría de Grafos Matriz de Distancias Geodésicas

36 Árboles Son una categoría particular dentro de grafos. Teoría de Grafos

37 Arbol Generador Mínimo Algoritmo de Prim Teoría de Grafos

38 Algoritmos En matemáticas y ciencias de la computación, es una lista bien definida, ordenada y finita de operaciones que permite hallar la solución a un problema. Se escriben en un lenguaje formal (lenguaje de programación) que luego es interpretado por una computadora En la vida cotidiana se emplean algoritmos en múltiples ocasiones para resolver diversos problemas Recetas de cocina Instructivos: para el uso de un artefacto, o para el aprendizaje de alguna tarea Diagnóstico de enfermedades en pacientes Etc, etc, etc. Algoritmos

39 Ejemplo: Cálculo de Raíces Cuadradas

40 Algoritmos Complejidad Algorítmica Problemas Sencillos: por su naturaleza, para esta clase de problemas existe un algoritmo que lo resuelve en un tiempo razonable. Se los denomina: P: polinomial Problemas Complejos: contrario al los anteriores, son problemas que admiten una cantidad exponencial de posibilidades. Explorar a todas para obtener la mejor solución, puede requerir miles de años. Por esa razón se realizan estos pro Se los denomina: NP: nondeterministic polinomial

41 Algoritmos, Heurísticas y Metaheurísticas Meta-Heurísticas

42 Heurística Dado un problema, un algoritmo heurístico es un algoritmo que intenta obtener soluciones para el problema que intenta resolver pero no necesariamente lo hace en todos los casos. Heurísticas

43 Algoritmos Genéticos Algoritmos sometidos a azar y seleccion ( en base a un criterio previo) Meta-Heurísticas

44 Tabú Search Metaheurística muy utilizada en problemas de optimización combinatoria. Dichos problemas se caracterizan por ser complejos de modelar, visualizar, tener muchas variables involucradas, no conocérseles buenos algoritmos exactos que los resuelvan en un tiempo razonable, etc. Algoritmos

45 Tabú Search Los rasgos más relevantes son: Parte de una única solución inicial, que luego va modificando hasta obtener el resultado Acepta peores soluciones que la mejor encontrada hasta el momento Utiliza una lista tabú de soluciones, o fragmentos de estas, con el objeto de forzar al algoritmo a explorar nuevas soluciones, y evitar de esta manera que el algoritmo caiga en un ciclo repetitivo (mínimo local) Algoritmos

46 Tabú Search Algoritmos Parto de una única sol. Inicial Lista tabú Mínimos Locales

47 Algoritmos

48 Arbol de desición: Tablero de ajedrez Ver si da para poner este ejemplo. Ejemplificar algoritmo exacto vs. Aproximado Algoritmos

49 Modelado del Grafo Hacer hincapié en que modele la realidad. Un algoritmo resuelve un problema determinado en cualquier grafo, pero cualquier cambio en este, cambia la solución. Es importante reflejar de manera exacta la realidad Algoritmos

50 A* Pathfinder Encuentra, siempre y cuando se cumplan unas determinadas condiciones, el camino de menor coste entre un nodo origen y uno objetivo. Teoría de Grafos

51 A* Pathfinder Así, el algoritmo A* utiliza una función de evaluación, donde representa el valor heurístico del nodo a evaluar desde el actual, n, hasta el final, y, el coste real del camino recorrido para llegar a dicho nodo, n, desde el nodo inicial. Teoría de Grafos

52 Circuitos & Caminos Eulerianos Teoría de Grafos

53 Circuitos & Caminos Eulerianos Teoría de Grafos

54 Circuitos & Caminos Eulerianos Teoría de Grafos Circuito Eureliano: hay un circuito que pasa por todos los ejes del grafo una y sólo una vez si y sólo si cada nodo tiene grado par de ejes incidentes. Camino Eureliano:hay un camino que pasa por todos los ejes del grafo una y sólo una vez si y sólo si cada nodo tiene grado par de ejes incidentes, y sólo dos de ellos tienen grado impar, conformando de esta manera el inicio y el fin del camino.

55 Circuitos Hamiltoneanos Teoría de Grafos

56 Diejkstra Teoría de Grafos Caminos mínimos. Determina el camino mas corto entre los nodos de un grafo. http://www-b2.is.tokushima- u.ac.jp/~ikeda/suuri/dijkstra/Dijkstra.shtml

57 Problema del Viajante de comercio Teoría de Grafos

58 N-Cliqué Una clique en un grafo es un conjunto de vértices dos a dos adyacentes. En el grafo de la derecha, los vértices 1, 2 y 5 forman una clique porque cada uno tiene un arco que le une a los otros. En cambio, los vértices 2, 3 y 4 no, dado que 2 y 4 no son adyacentes. Teoría de Grafos

59 N-Cliqué Teoría de Grafos

60 Coloreo de Mapas Teoría de Grafos

61 Coloreo de Mapas Teoría de Grafos

62 Metodología de trabajo Teoría de Grafos Tengo pensado un breve procedimiento de cómo encarar un problema para modelar con grafos. Hacer incapié en que el modelado es estricto, y explicar cómo trabajan los algoritmos en grafos. Mencionar el ejemplo de la ciudad, cartero chino, recolector de basura. Mencionar la tesis de recolector de basura zona zur. Mencionar Caso Cabezas Boqueteros.

63 Ejercicio 1 Teoría de Grafos El grafo de la siguiente figura representa una red telefónica. Los nodos representan centrales y los ejes líneas telefónicas. Se quiere estudiar la vulnerabilidad de la red ante algún defecto.

64 Ejercicio 2 Teoría de Grafos Dados los grafos y digrafos de la figura: Escribir las matrices de adyacencia e incidencia. Representar mediante listas de aristas y listas de adyacencias. Calcular los conjuntos de sucesores y de predecesores de los vértices de los digrafos de la figura Calcular el grado de cada vértice, de cada uno de los grafos

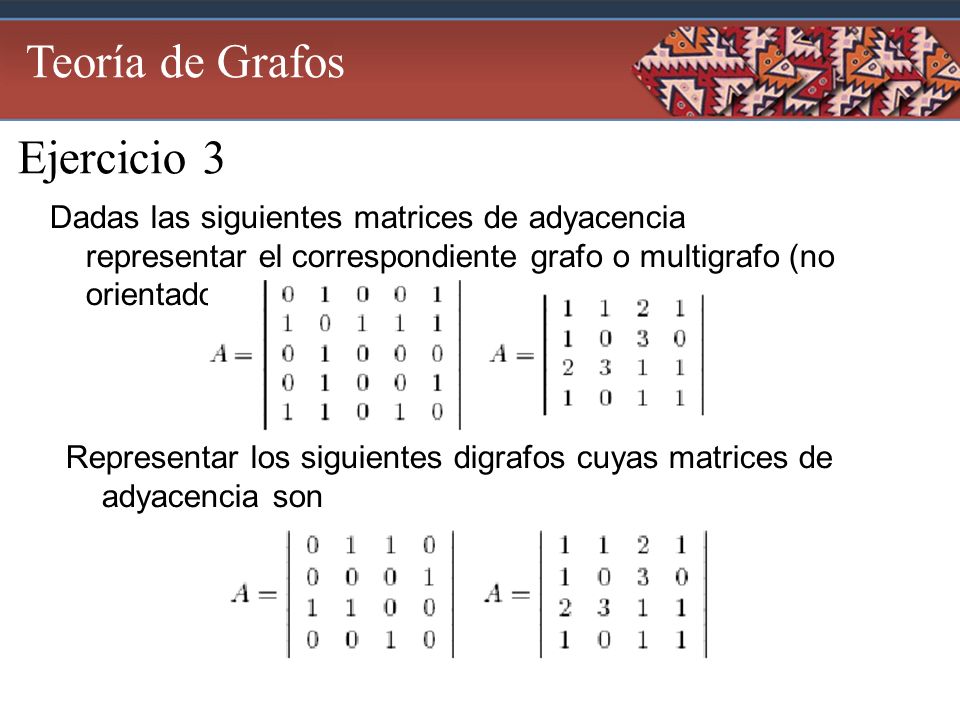

65 Ejercicio 3 Teoría de Grafos Dadas las siguientes matrices de adyacencia representar el correspondiente grafo o multigrafo (no orientado). Representar los siguientes digrafos cuyas matrices de adyacencia son

66 Ejercicio 4 Teoría de Grafos Armar las matrices de adyacencia, de incidencia y geodésica de cada uno de los siguientes grafos. Calcular el grado de cada uno de sus nodos.

67 Ejercicio 5 Teoría de Grafos Determinar cuales de estos pares de grafos son isomorfos.

68 Ejercicio 6 Teoría de Grafos Armar un grafo que modele algún comportamiento y/o situación de la realidad. Fundamentar la definición de nodos y ejes del grafo. Me tienen que ayudar a redactar este ejercicio. La idea es que modelen una sitiación con un grafo y apliquen conceptos de los que vimos a ese modelo, respondiendo a cuestiones propias de la situación representada

69 Links Relacionados Teoría de Grafos http://www.antropocaos.com.ar/seminario http://www.dc.uba.ar/people/materias/aed3/homepage.html http://www.dc.uba.ar/aca/materias/
