Bombilla que encienda y apague intermitente.
Yashira m. vega Figueroa Nelson j. Aviles Martinez Debbie acevedo galarza
2

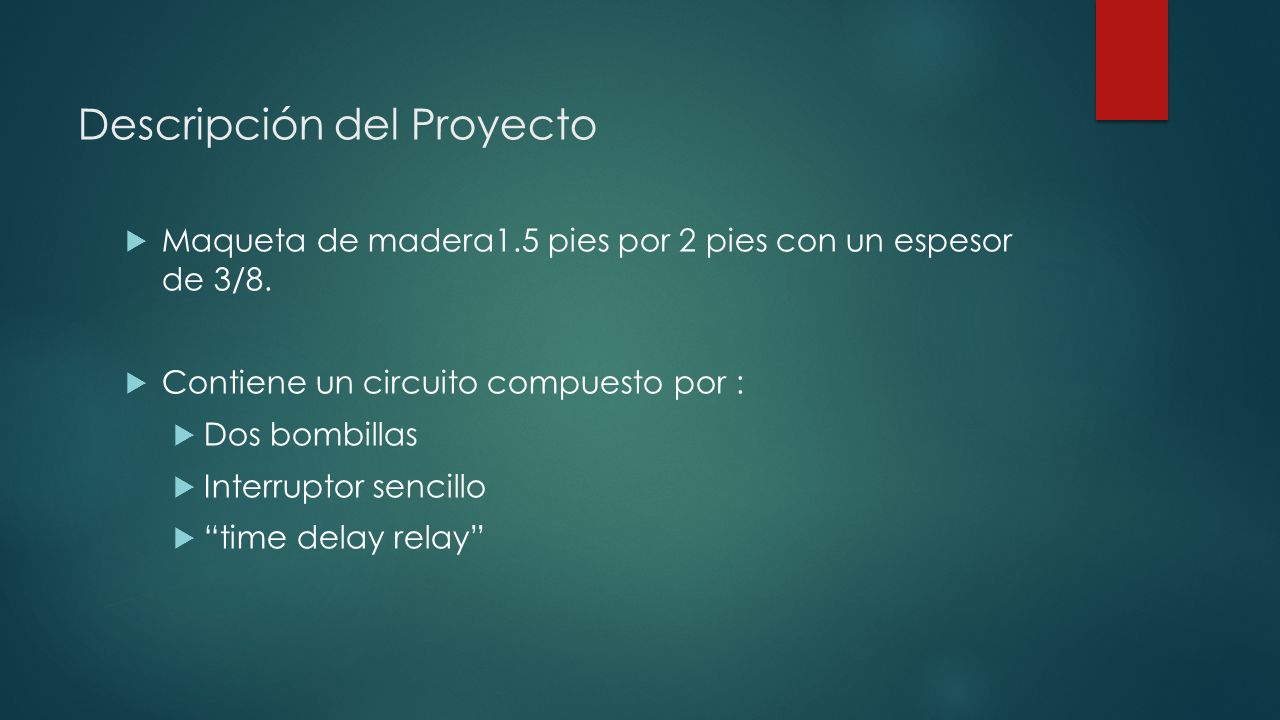

Descripción del Proyecto
Maqueta de madera1.5 pies por 2 pies con un espesor de 3/8. Contiene un circuito compuesto por : Dos bombillas Interruptor sencillo “time delay relay”
3

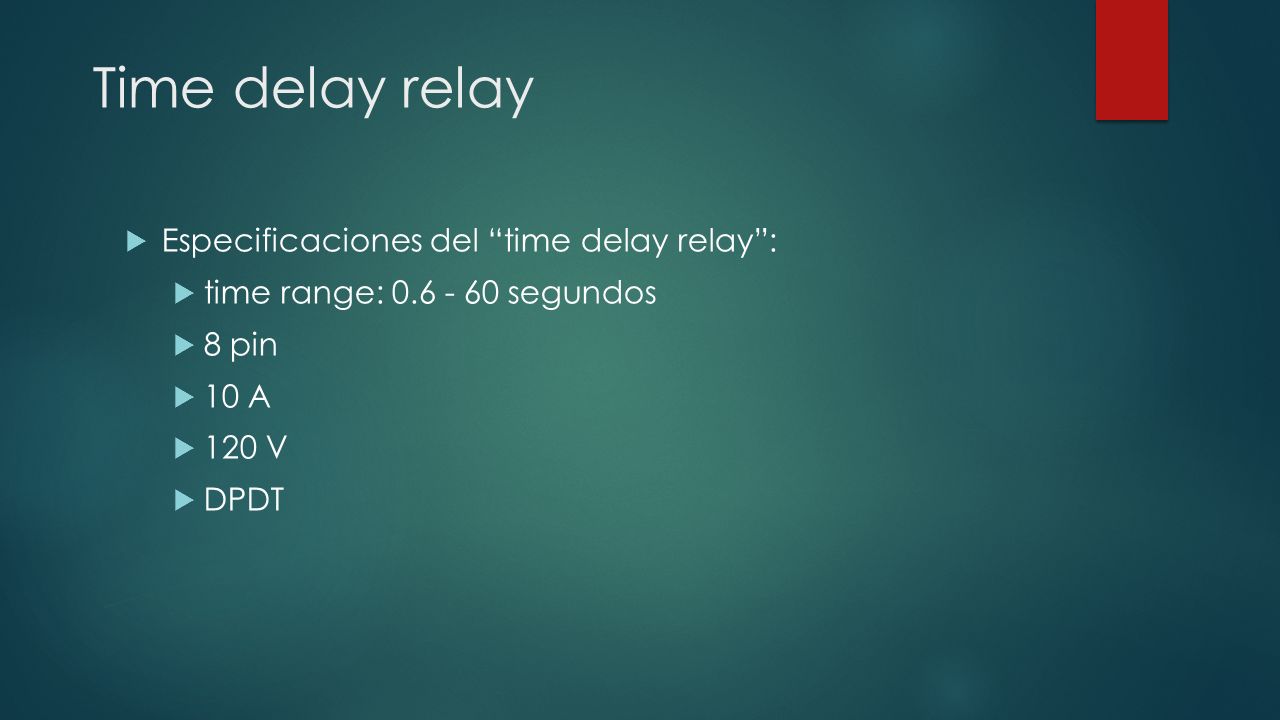

Time delay relay Especificaciones del “time delay relay”:
time range: segundos 8 pin 10 A 120 V DPDT
4

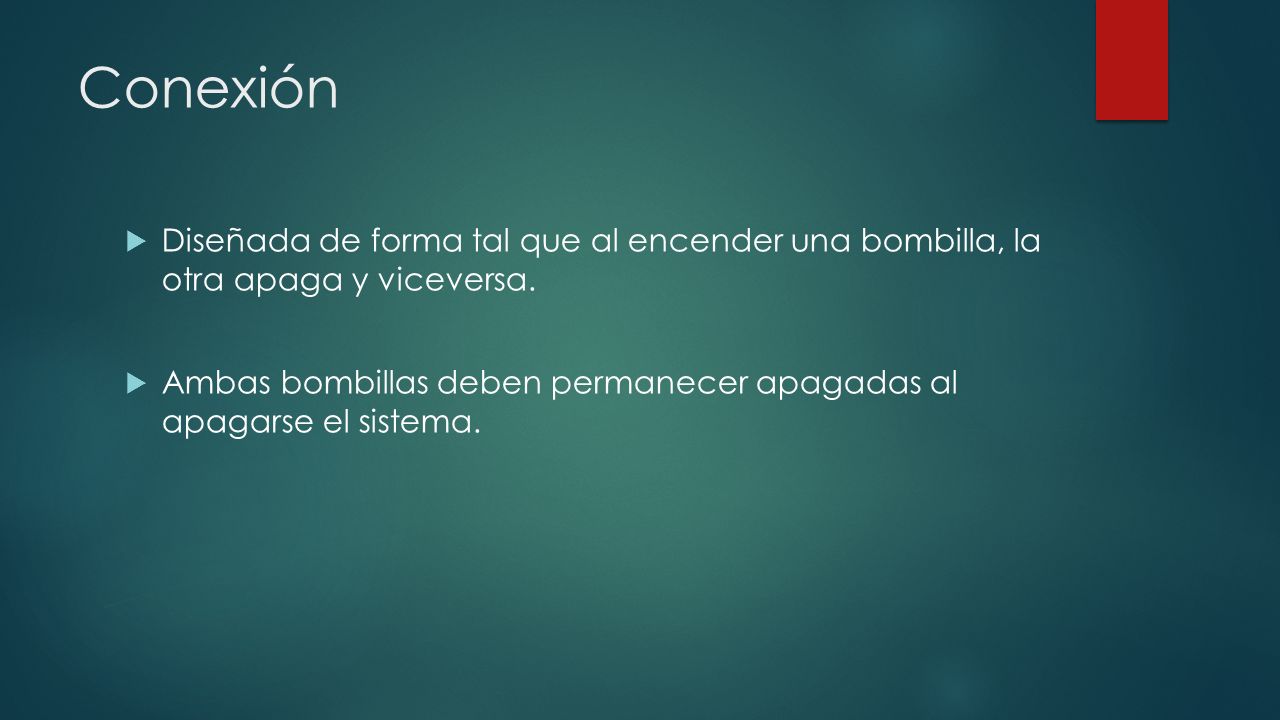

Conexión Diseñada de forma tal que al encender una bombilla, la otra apaga y viceversa. Ambas bombillas deben permanecer apagadas al apagarse el sistema.
5

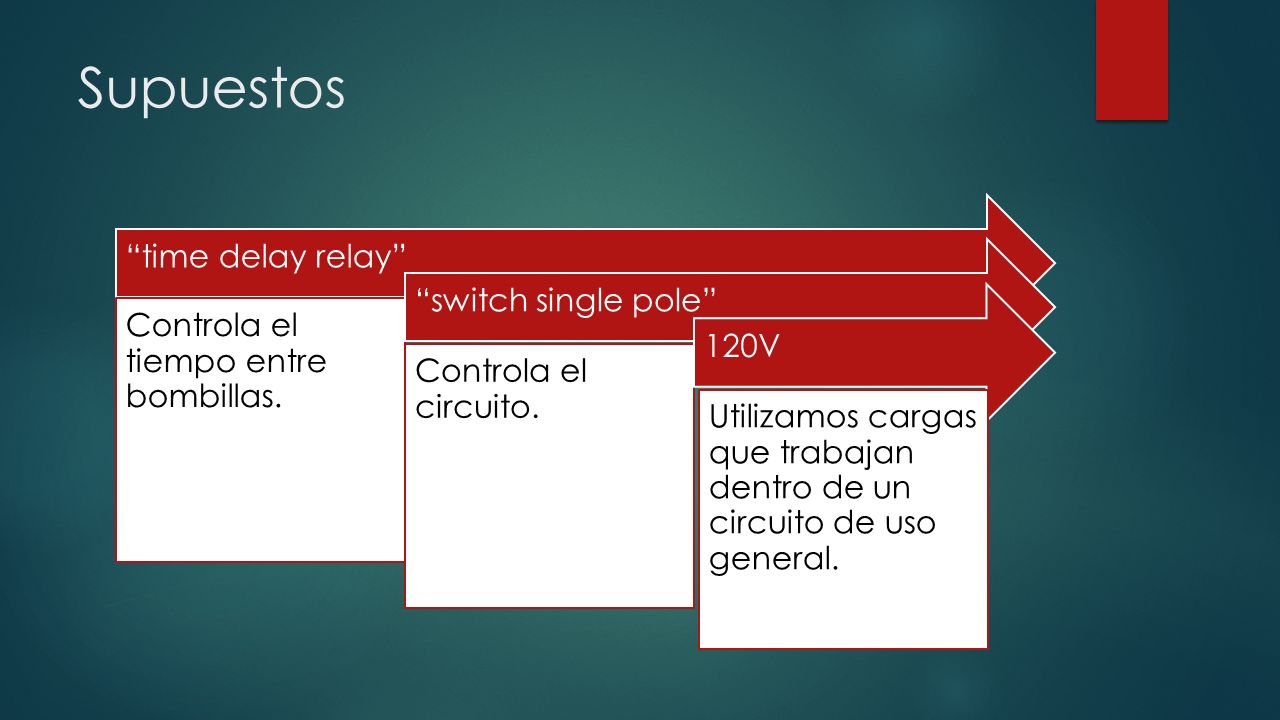

Supuestos “time delay relay” “switch single pole”
Controla el tiempo entre bombillas. “switch single pole” Controla el circuito. 120V Utilizamos cargas que trabajan dentro de un circuito de uso general.
6

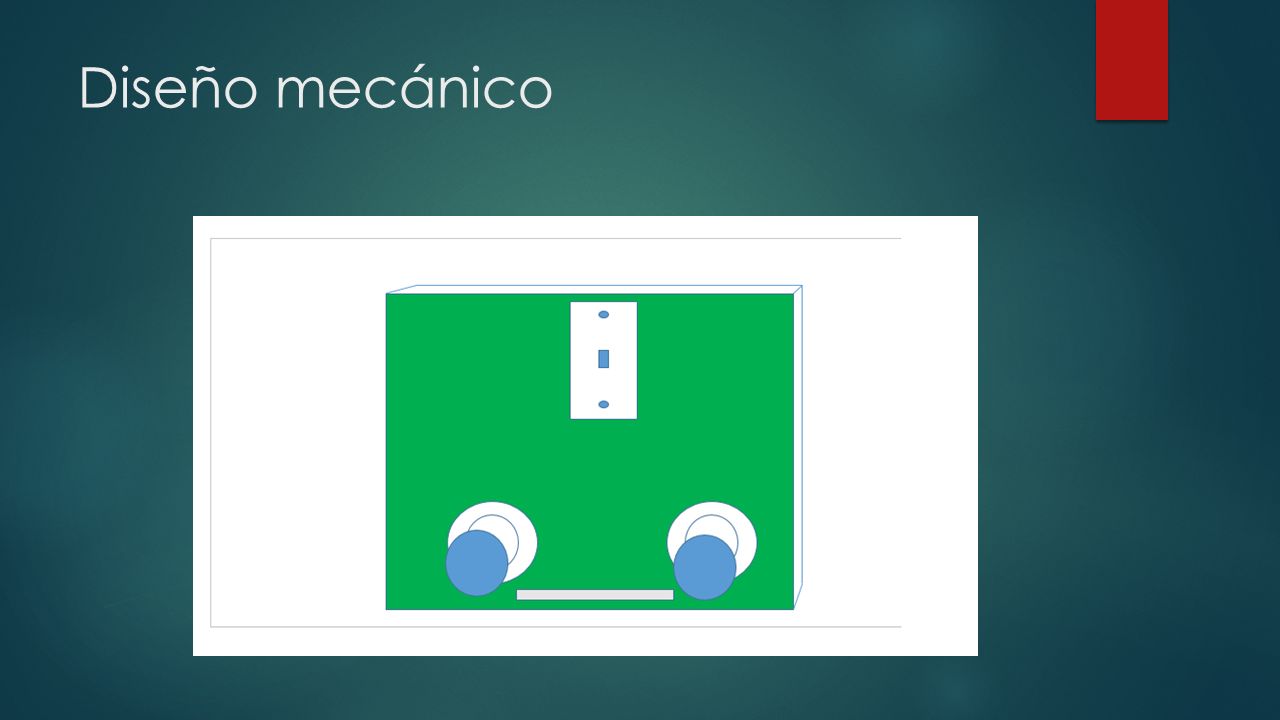

Diseño mecánico
7
Diseño eléctrico
8

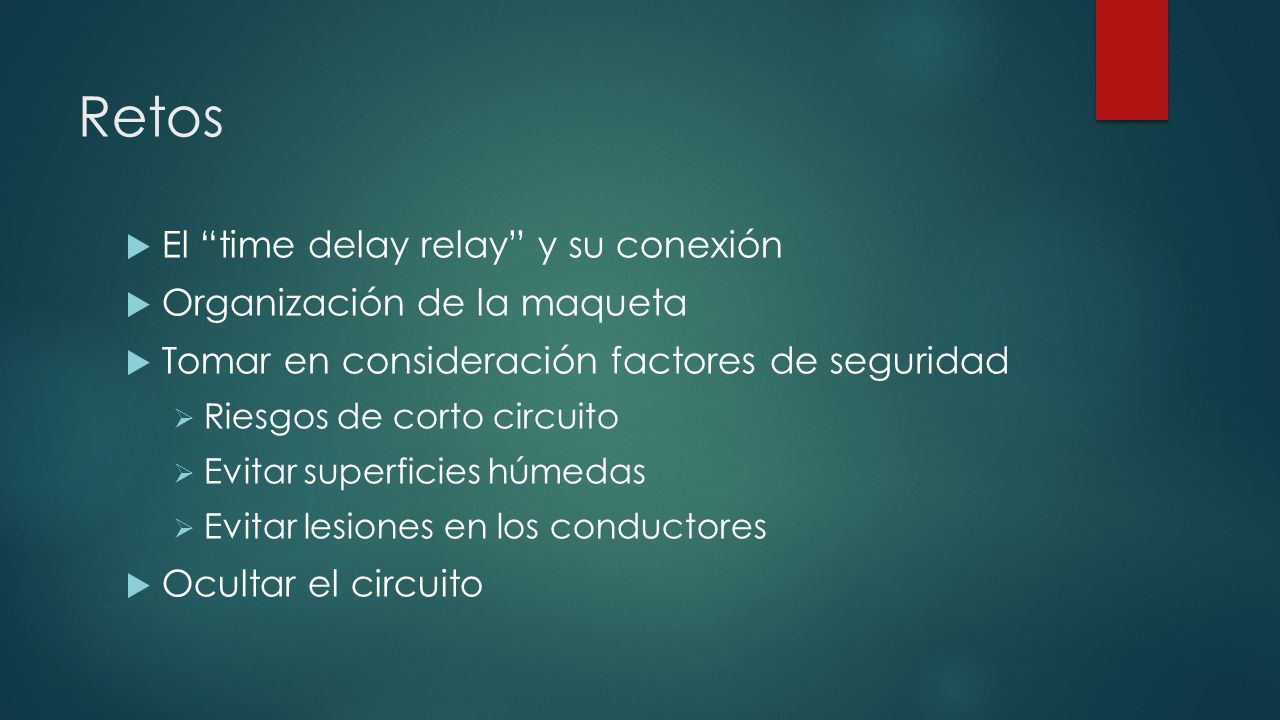

Retos El “time delay relay” y su conexión Organización de la maqueta
Tomar en consideración factores de seguridad Riesgos de corto circuito Evitar superficies húmedas Evitar lesiones en los conductores Ocultar el circuito
9

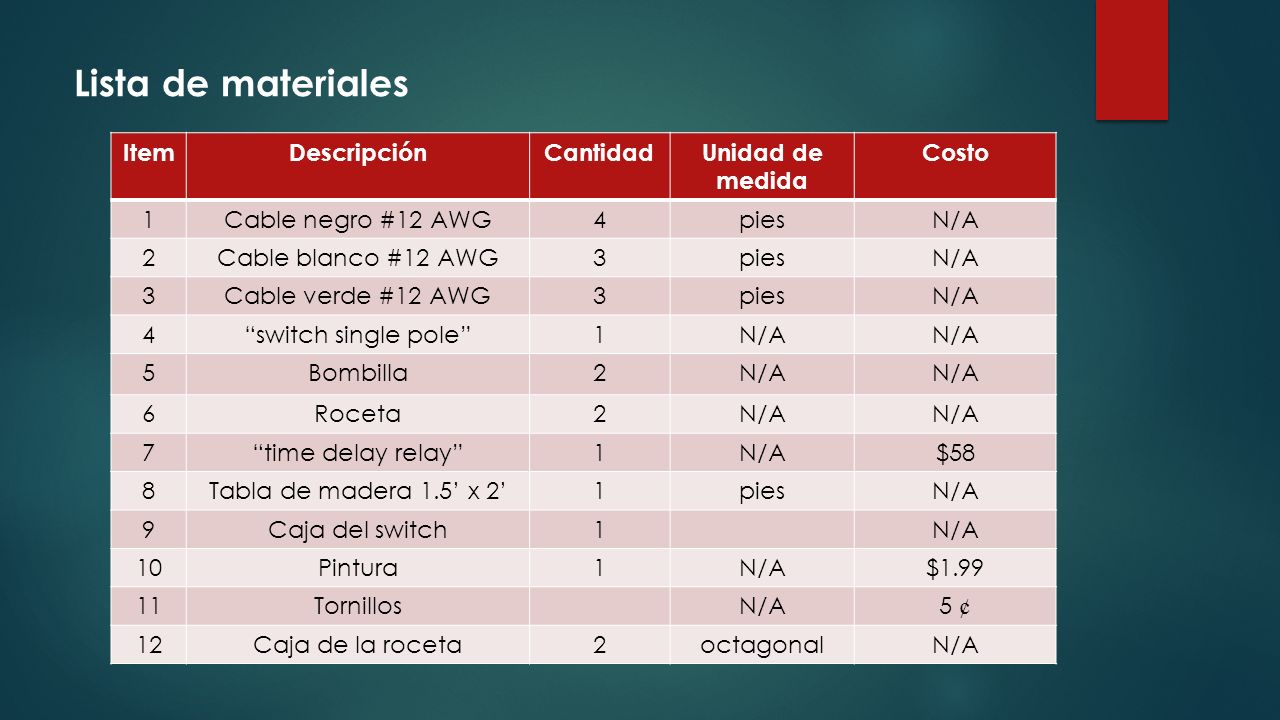

Lista de materiales Item Descripción Cantidad Unidad de medida Costo 1
Cable negro #12 AWG 4 pies N/A 2 Cable blanco #12 AWG 3 Cable verde #12 AWG “switch single pole” 5 Bombilla 6 Roceta 7 “time delay relay” $58 8 Tabla de madera 1.5’ x 2’ 9 Caja del switch 10 Pintura $1.99 11 Tornillos 5 ¢ 12 Caja de la roceta octagonal
10

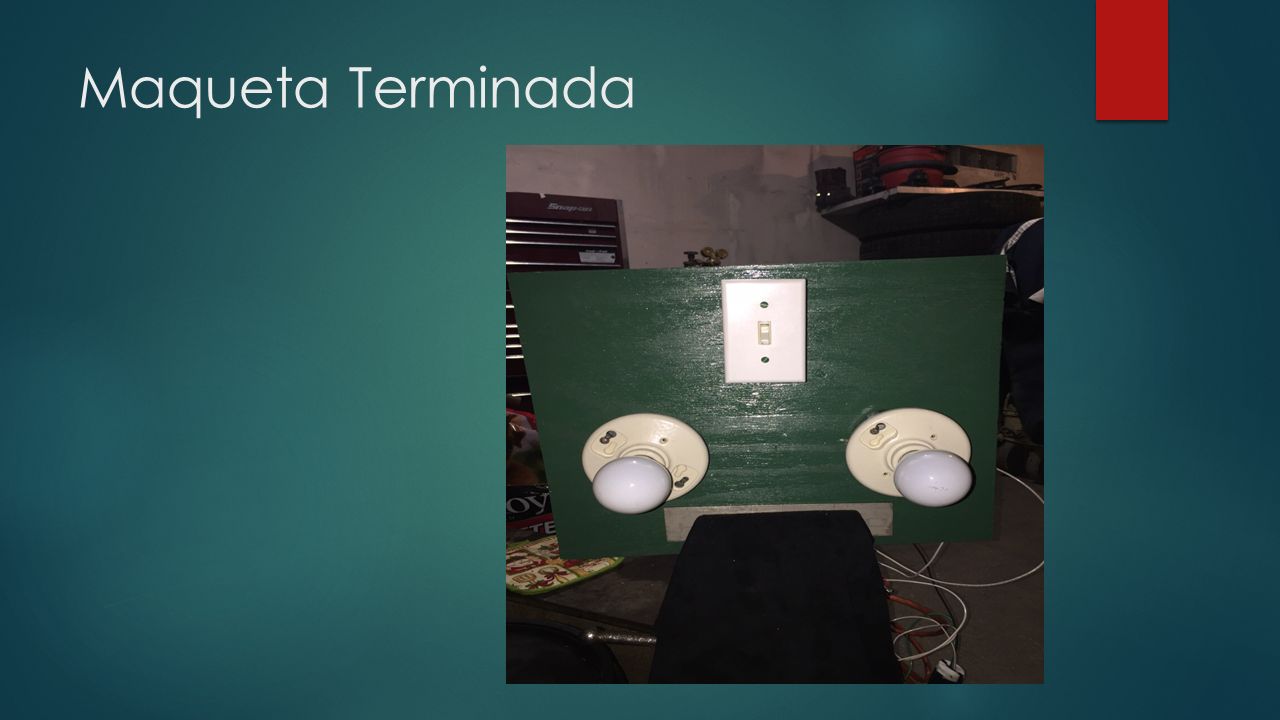

Maqueta Terminada
11

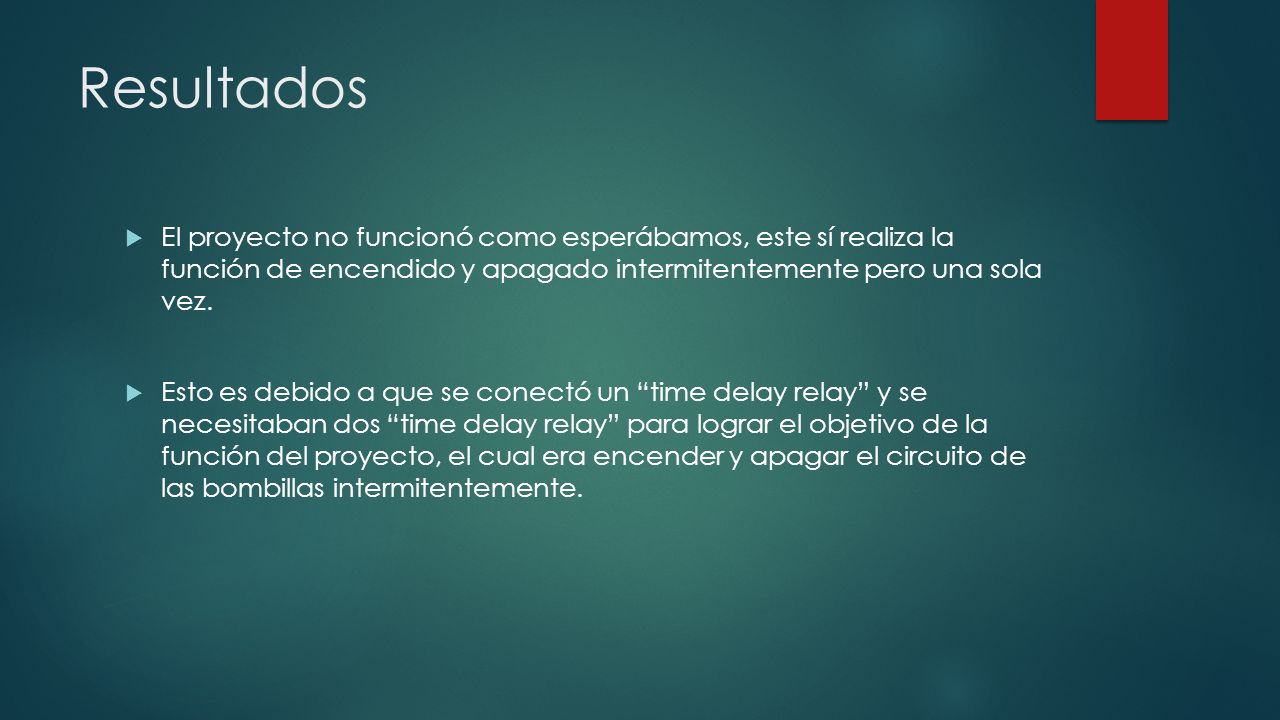

Resultados El proyecto no funcionó como esperábamos, este sí realiza la función de encendido y apagado intermitentemente pero una sola vez. Esto es debido a que se conectó un “time delay relay” y se necesitaban dos “time delay relay” para lograr el objetivo de la función del proyecto, el cual era encender y apagar el circuito de las bombillas intermitentemente.
12
PREGUNTAS
