1 INSTITUCIÓN EDUCATIVA ATENEO
DISPOSITIVOS ELECTRÓNICOS

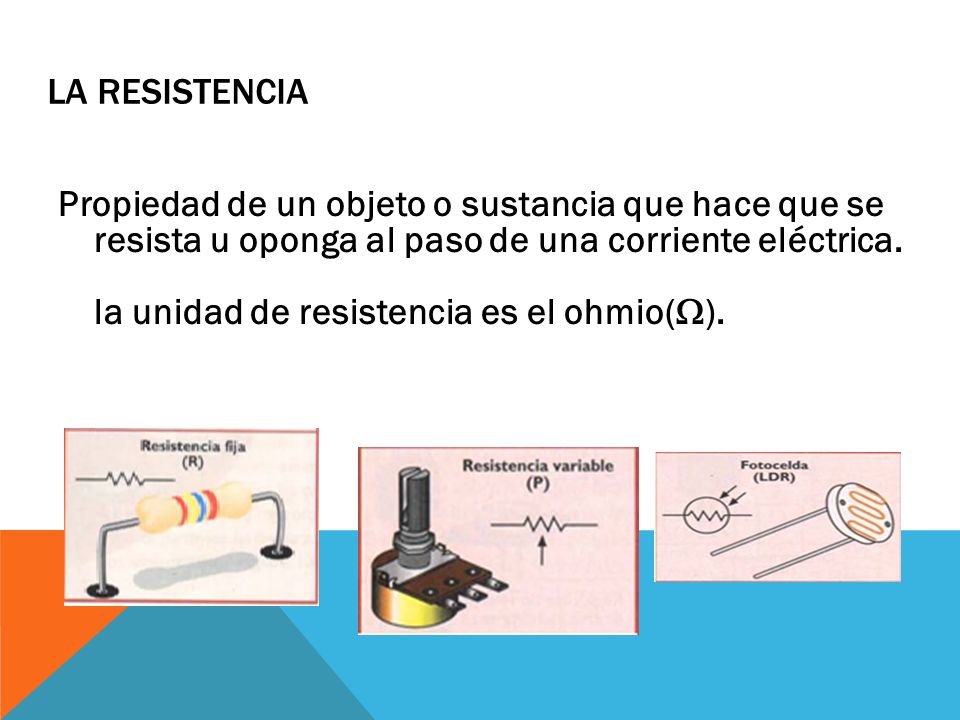

2 LA RESISTENCIA Propiedad de un objeto o sustancia que hace que se resista u oponga al paso de una corriente eléctrica. la unidad de resistencia es el ohmio().

3 LOS INTERRUPTORES Un interruptor eléctrico es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son innumerables, van desde un simple interruptor que apaga o enciende una bombilla, hasta un complicado selector de transferencia automático de múltiples capas, controlado por computadora.

4 LOS INTERRUPTORES

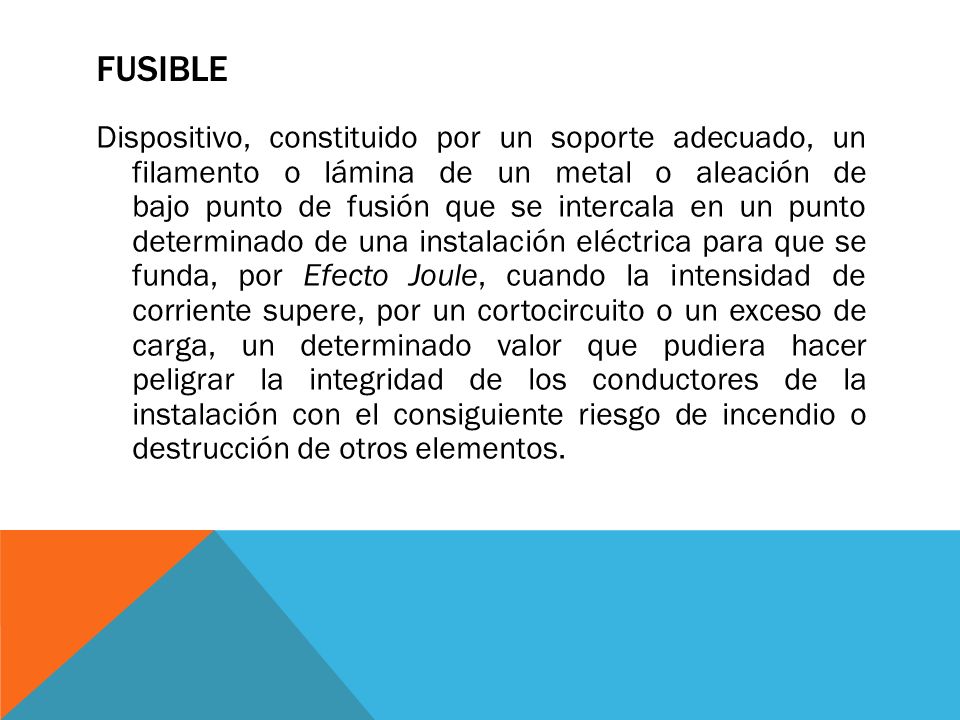

5 FUSIBLE Dispositivo, constituido por un soporte adecuado, un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, por Efecto Joule, cuando la intensidad de corriente supere, por un cortocircuito o un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

6 FUSIBLES

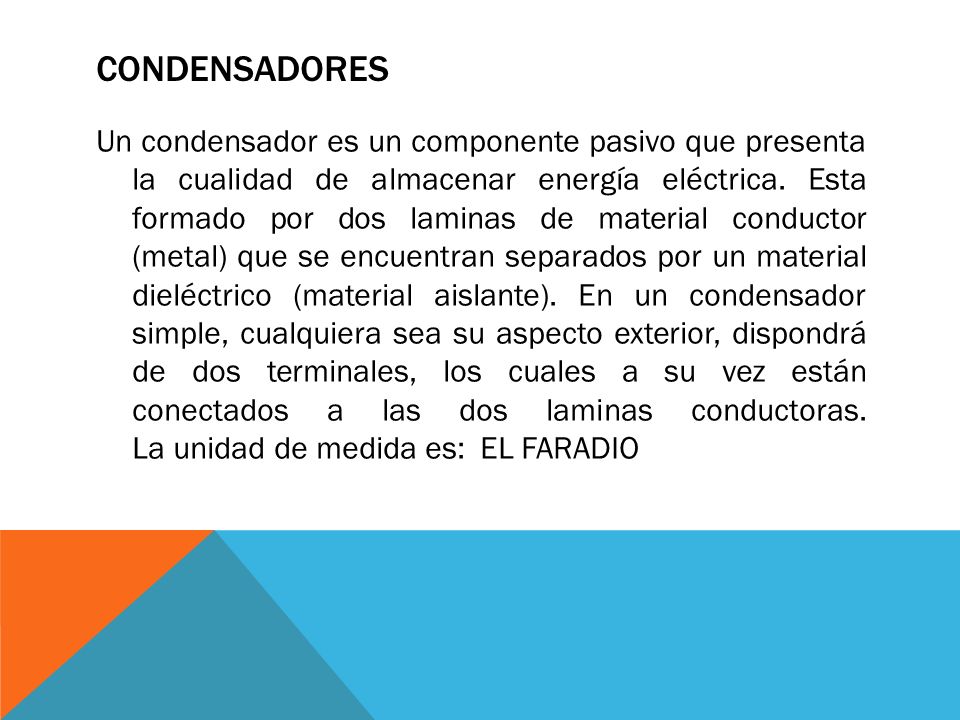

7 CONDENSADORES Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica. Esta formado por dos laminas de material conductor (metal) que se encuentran separados por un material dieléctrico (material aislante). En un condensador simple, cualquiera sea su aspecto exterior, dispondrá de dos terminales, los cuales a su vez están conectados a las dos laminas conductoras. La unidad de medida es: EL FARADIO

8 CLASES DE CONDENSADORES
CERÁMICOS DE PELÍCULA PLÁSTICA CONDENSADOR VARIABLE

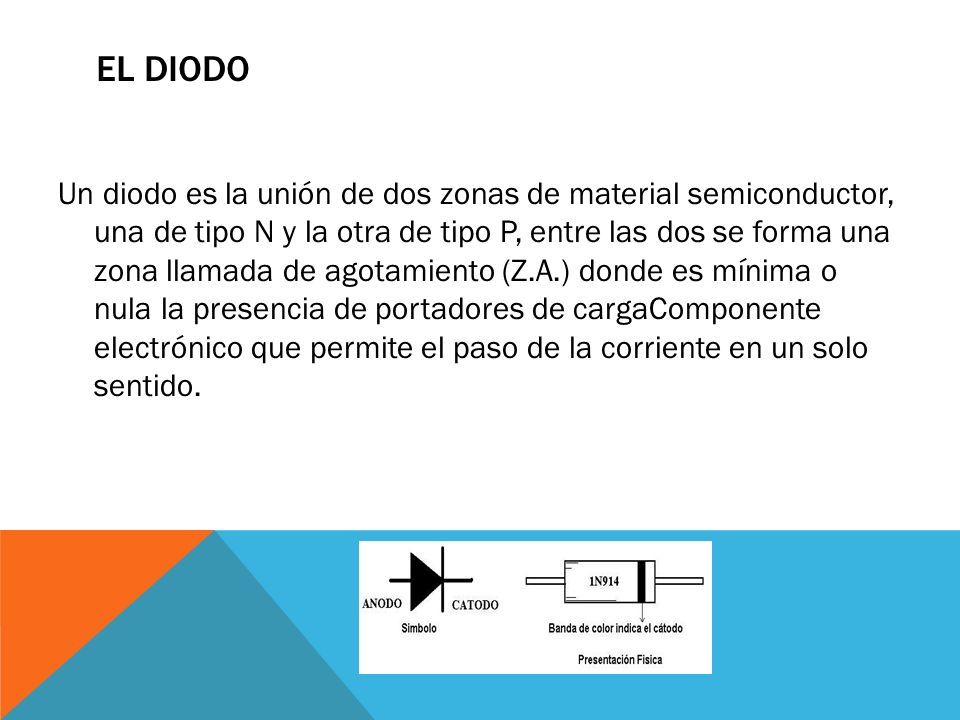

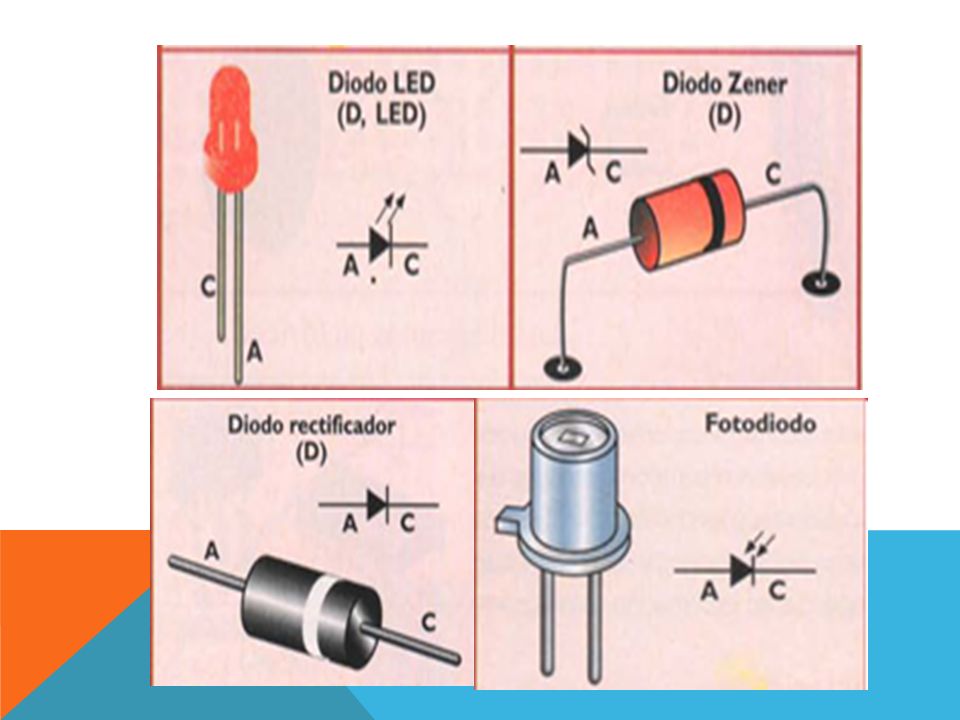

9 EL DIODO Un diodo es la unión de dos zonas de material semiconductor, una de tipo N y la otra de tipo P, entre las dos se forma una zona llamada de agotamiento (Z.A.) donde es mínima o nula la presencia de portadores de cargaComponente electrónico que permite el paso de la corriente en un solo sentido.

10

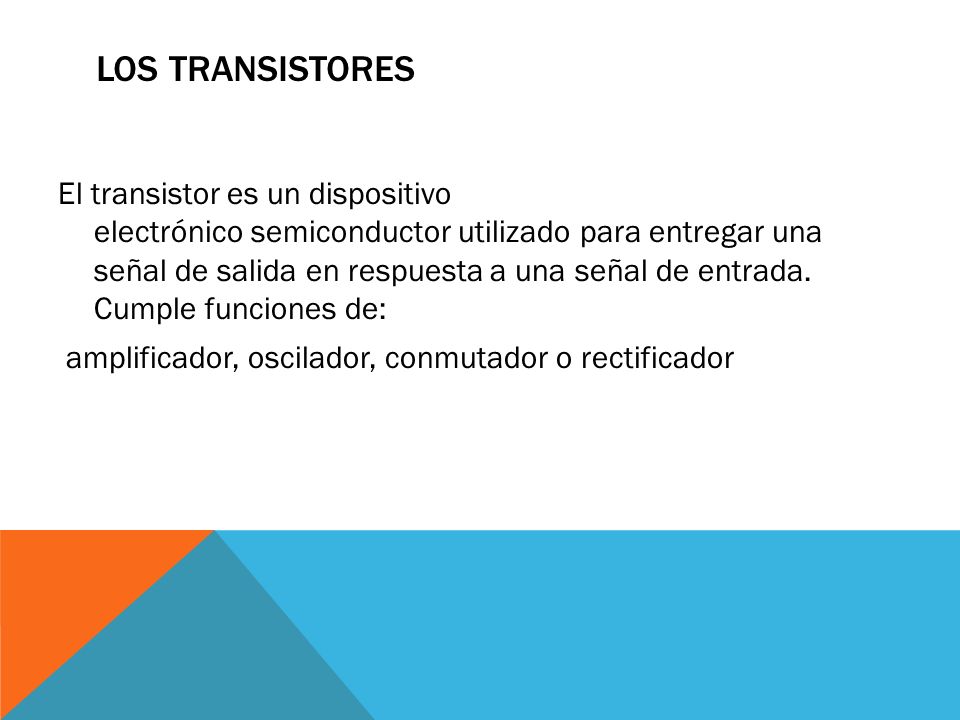

11 LOS TRANSISTORES El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de: amplificador, oscilador, conmutador o rectificador

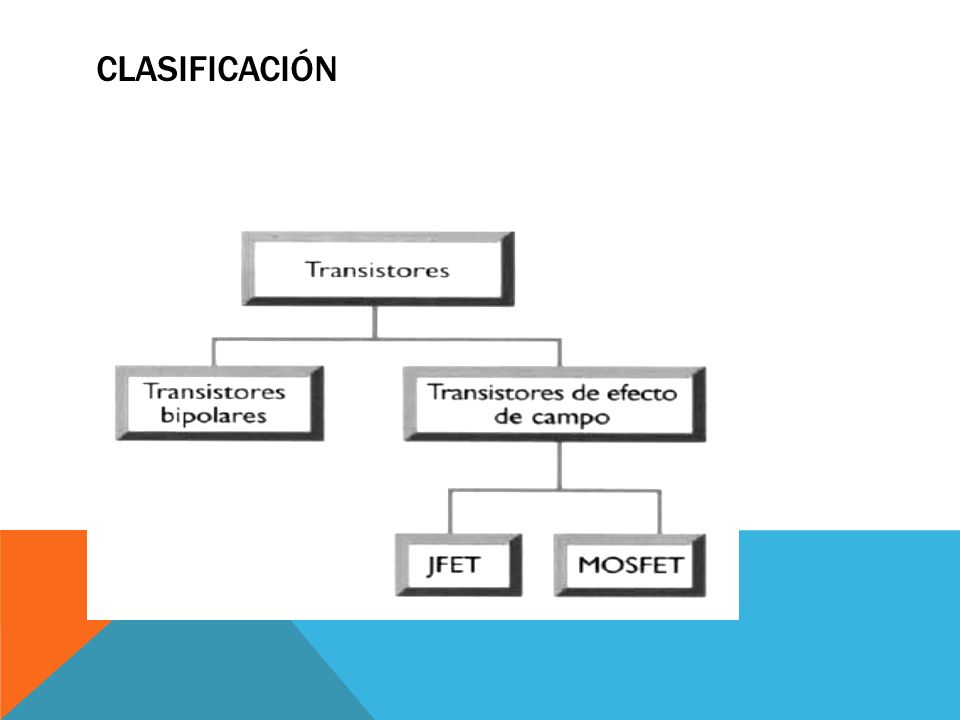

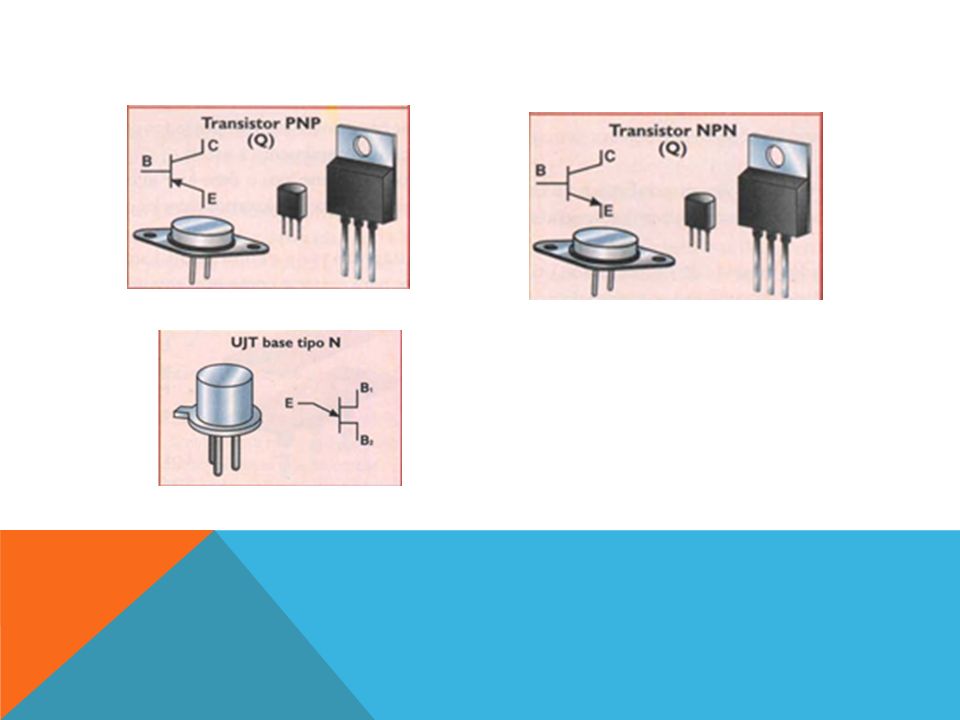

12 CLASIFICACIÓN

13

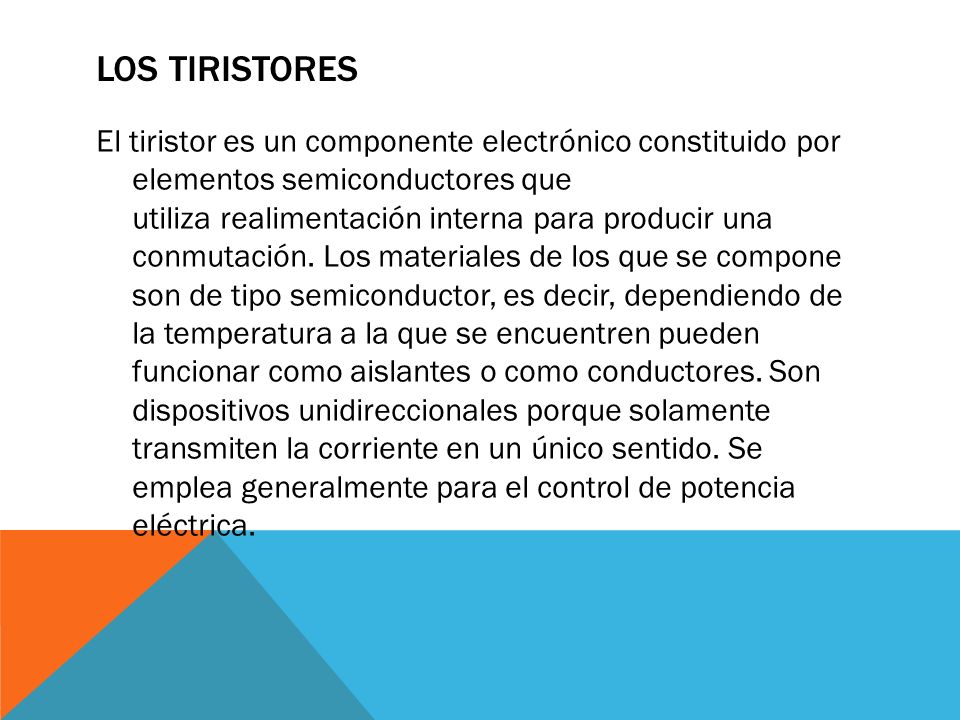

14 LOS TIRISTORES El tiristor es un componente electrónico constituido por elementos semiconductores que utiliza realimentación interna para producir una conmutación. Los materiales de los que se compone son de tipo semiconductor, es decir, dependiendo de la temperatura a la que se encuentren pueden funcionar como aislantes o como conductores. Son dispositivos unidireccionales porque solamente transmiten la corriente en un único sentido. Se emplea generalmente para el control de potencia eléctrica.

15

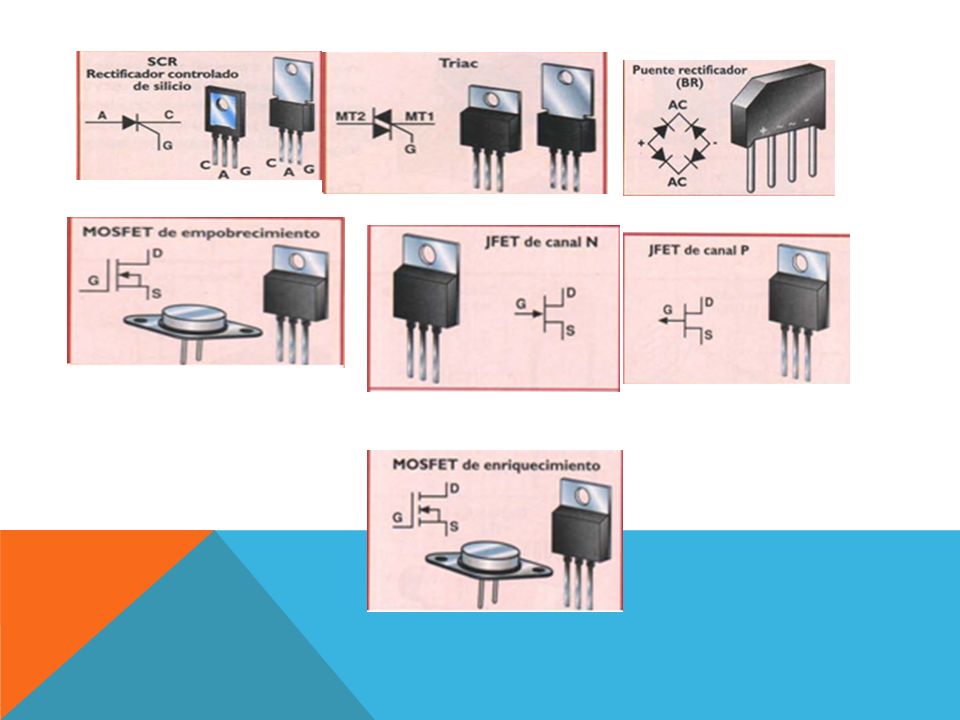

16

17 CIRCUITOS INTEGRADOS Un circuito integrado (CI), también conocido como chip o microchip, es una estructura de pequeñas dimensiones de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o de cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre el Circuito Integrado y un circuito impreso

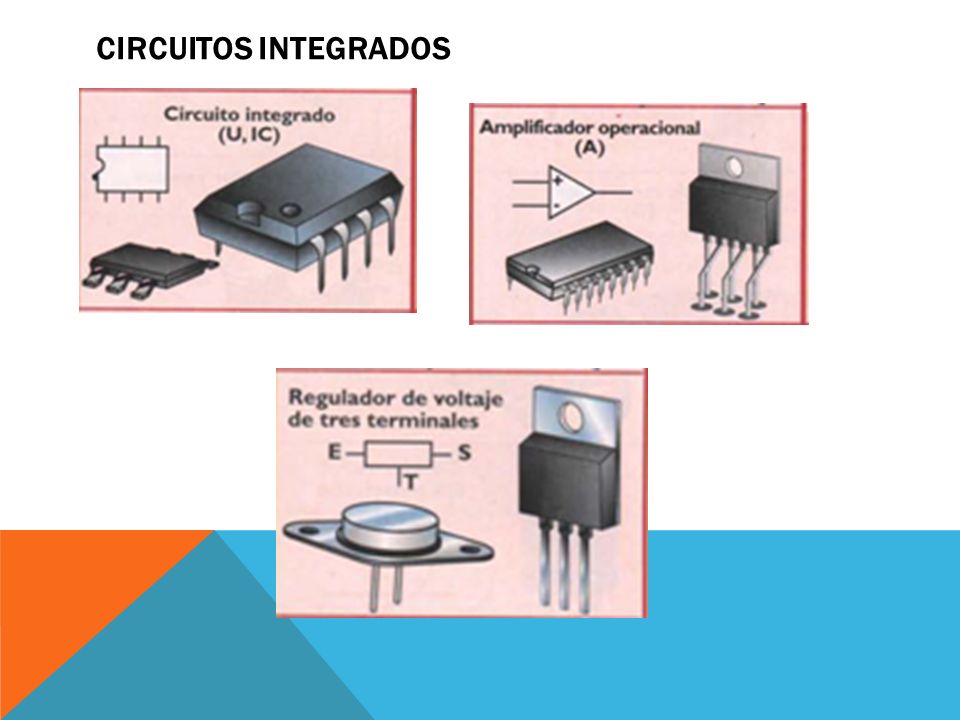

18 CIRCUITOS INTEGRADOS

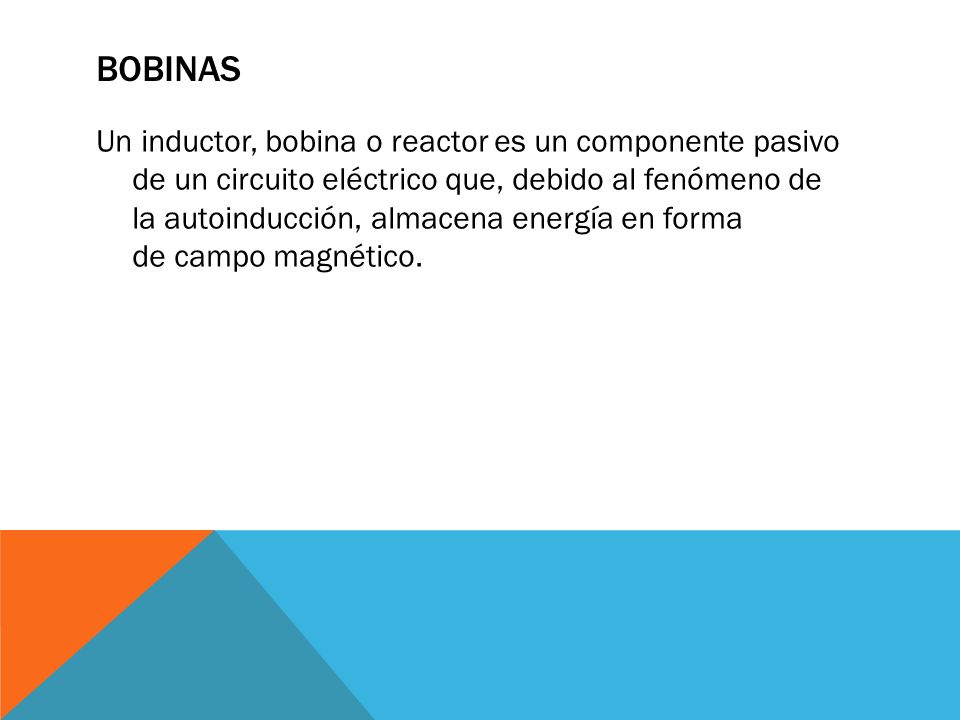

19 BOBINAS Un inductor, bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

20 BOBINAS

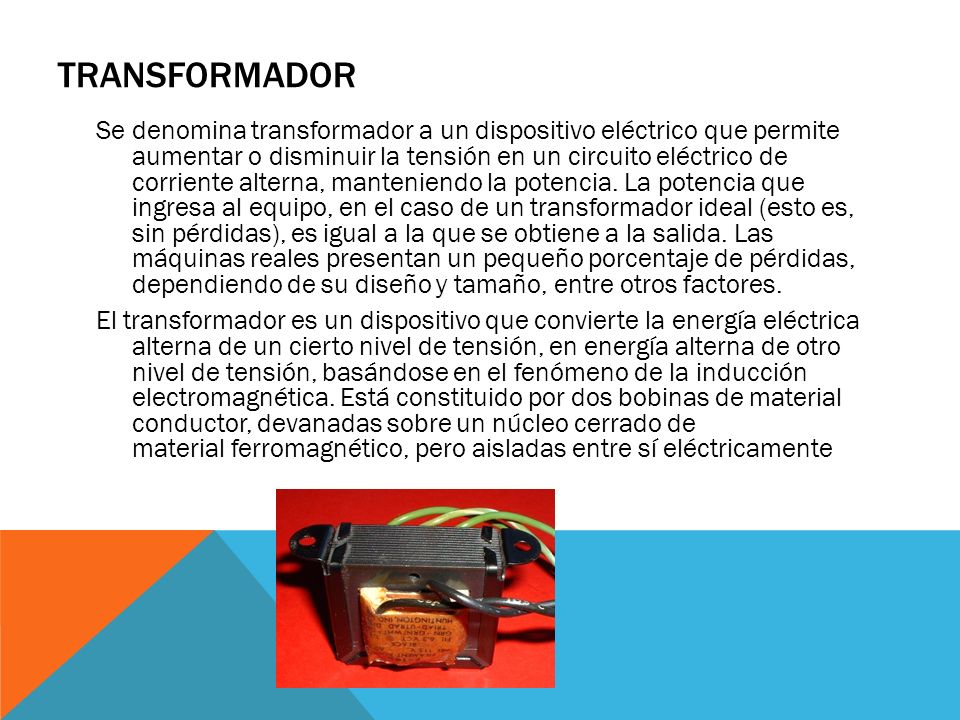

21 TRANSFORMADOR Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros factores. El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre sí eléctricamente

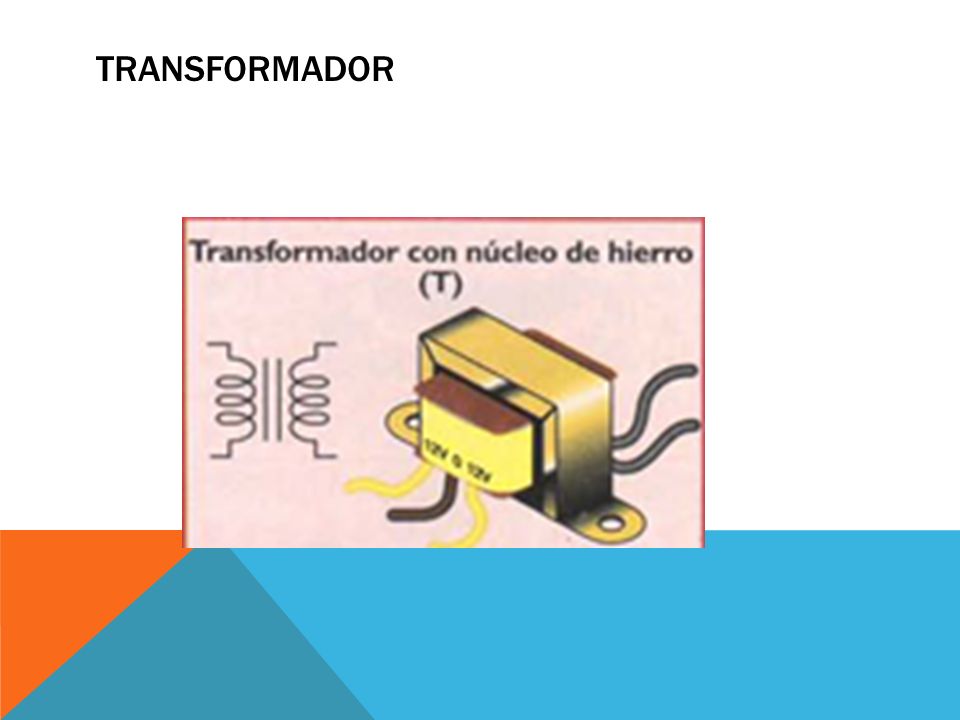

22 TRANSFORMADOR
