PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA

Presentación del tema: "PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA"— Transcripción de la presentación:

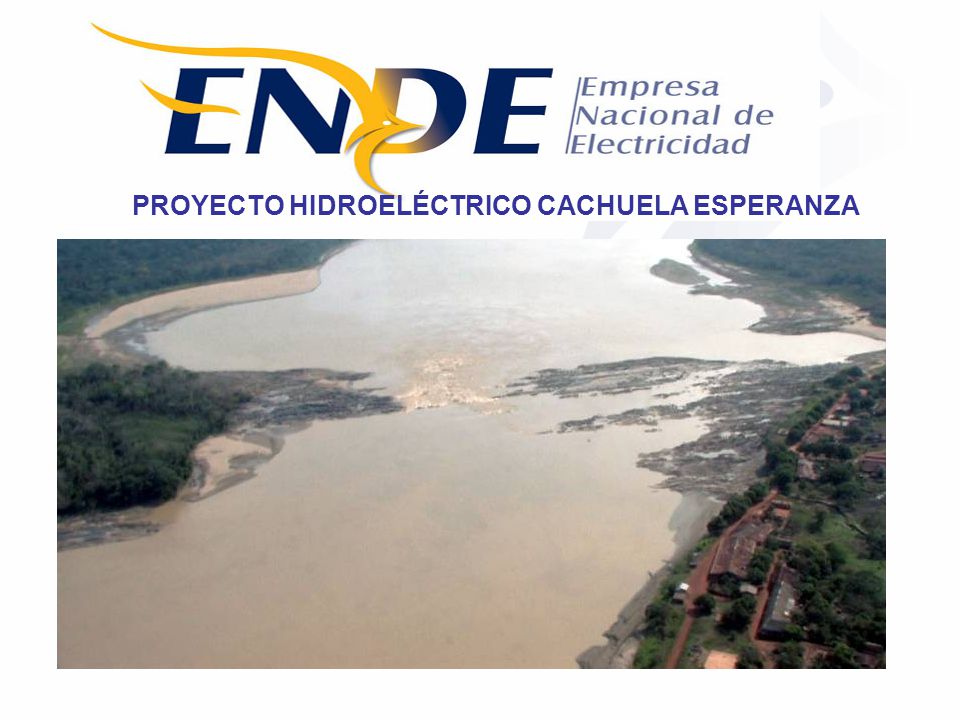

1 PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA

2 PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA
DIAGNÓSTICO DEL SECTOR ELÉCTRICO EN LA REGIÓN: El norte del país está conformado por sistemas aislados de diversas capacidades, los mayores atienden a Trinidad, Cobija, Guayaramerin y Riberalta. Todos estos sistemas utilizan diesel subvencionado (Gas Oil) para la generación de electricidad. A un costo de Bs por litro. 2

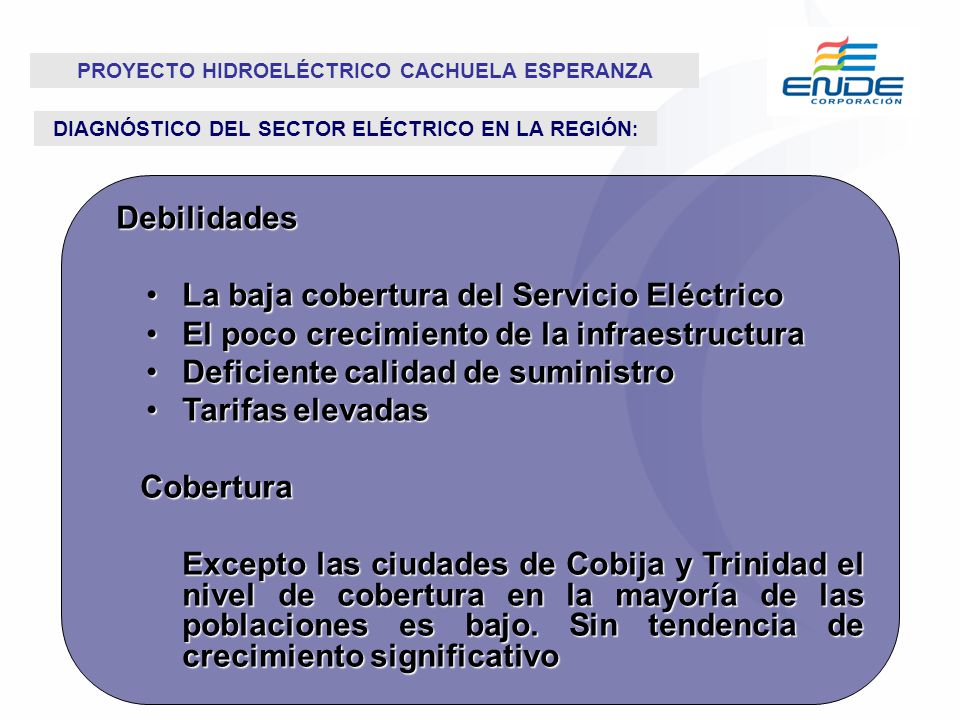

3 La baja cobertura del Servicio Eléctrico
PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA DIAGNÓSTICO DEL SECTOR ELÉCTRICO EN LA REGIÓN: Debilidades La baja cobertura del Servicio Eléctrico El poco crecimiento de la infraestructura Deficiente calidad de suministro Tarifas elevadas Cobertura Excepto las ciudades de Cobija y Trinidad el nivel de cobertura en la mayoría de las poblaciones es bajo. Sin tendencia de crecimiento significativo 3

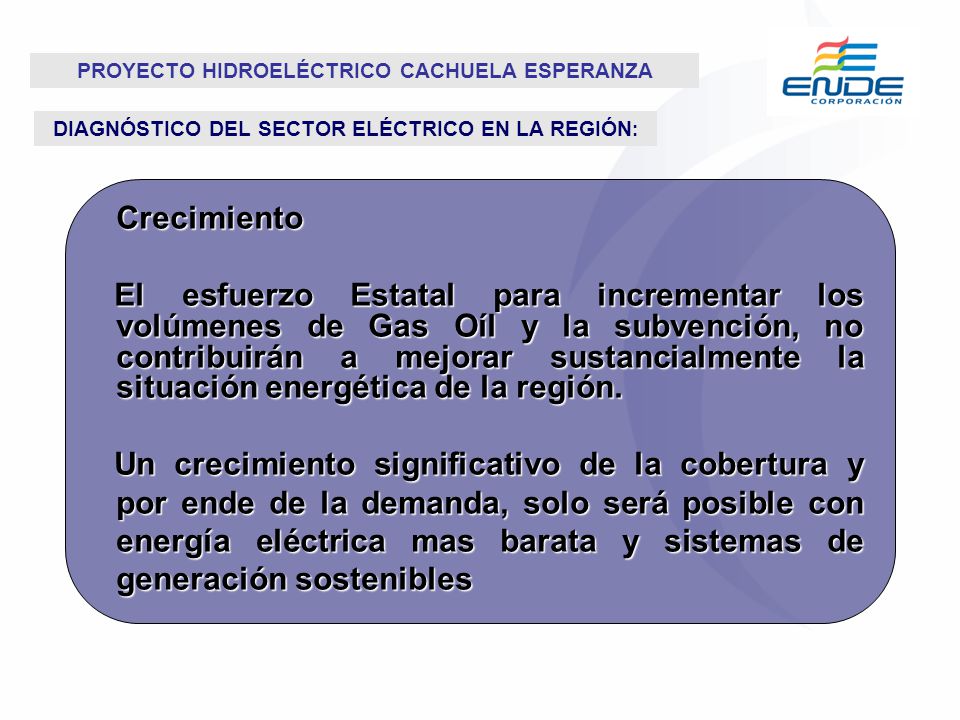

4 PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA
DIAGNÓSTICO DEL SECTOR ELÉCTRICO EN LA REGIÓN: Crecimiento El esfuerzo Estatal para incrementar los volúmenes de Gas Oíl y la subvención, no contribuirán a mejorar sustancialmente la situación energética de la región. Un crecimiento significativo de la cobertura y por ende de la demanda, solo será posible con energía eléctrica mas barata y sistemas de generación sostenibles 4

5 TARIFAS PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA
DIAGNÓSTICO DEL SECTOR ELÉCTRICO EN LA REGIÓN: TARIFAS Pese al esfuerzo del Estado Boliviano para abaratar los costos de electricidad en los sistemas aislados subvencionando el combustible, todavía los precios de la energía son muy altos en relación al SIN: ELECTROPAZ Bs./kWh GUAYARAMERIN Bs./kWh C. ESPERANZA Bs./kWh El costo de la energía en Guayaramerín es 2.15 veces mas alto que el costo en el SIN (La Paz). El costo de la energía en Cachuela Esperanza, está previsto en $us/kWh (0.46 Bs/kWh) 5

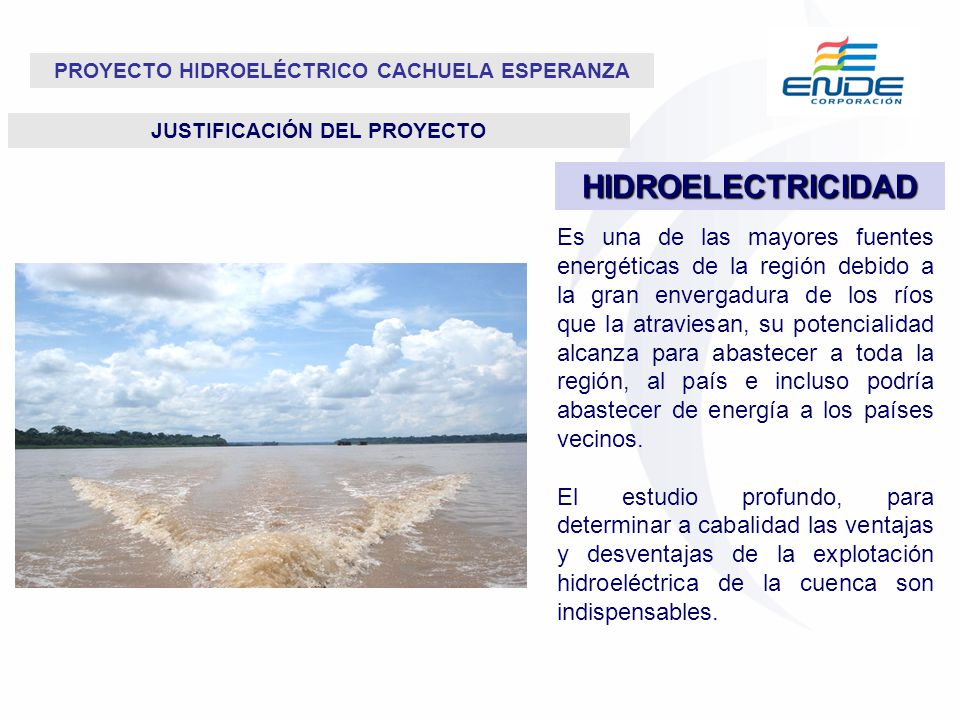

6 PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA JUSTIFICACIÓN DEL PROYECTO
HIDROELECTRICIDAD Es una de las mayores fuentes energéticas de la región debido a la gran envergadura de los ríos que la atraviesan, su potencialidad alcanza para abastecer a toda la región, al país e incluso podría abastecer de energía a los países vecinos. El estudio profundo, para determinar a cabalidad las ventajas y desventajas de la explotación hidroeléctrica de la cuenca son indispensables. 6

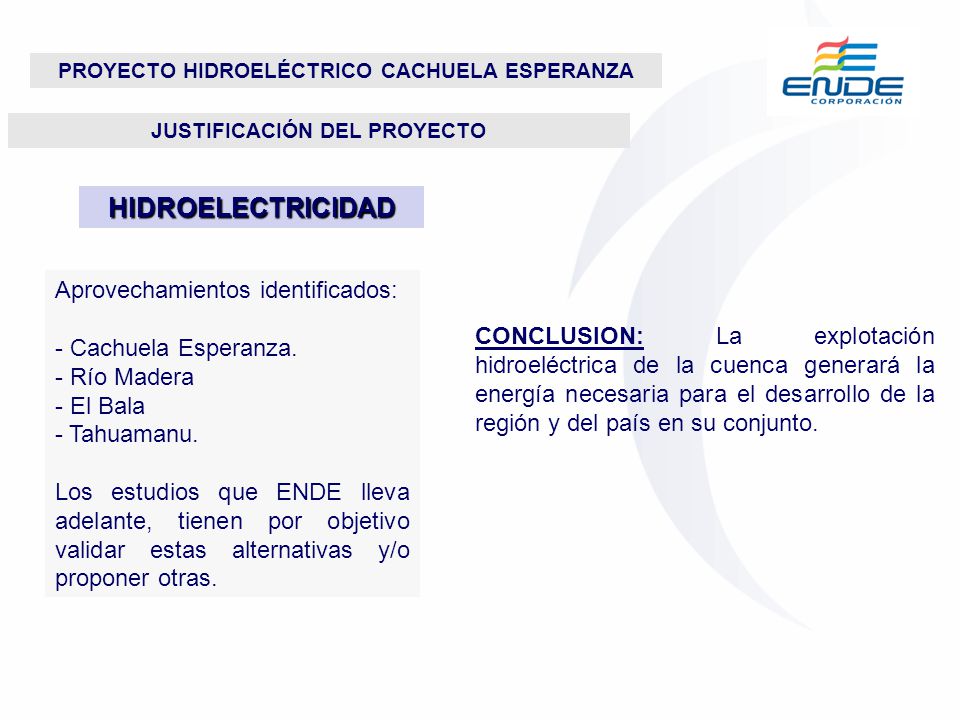

7 PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA JUSTIFICACIÓN DEL PROYECTO
HIDROELECTRICIDAD Aprovechamientos identificados: Cachuela Esperanza. Río Madera El Bala Tahuamanu. Los estudios que ENDE lleva adelante, tienen por objetivo validar estas alternativas y/o proponer otras. CONCLUSION: La explotación hidroeléctrica de la cuenca generará la energía necesaria para el desarrollo de la región y del país en su conjunto. 7

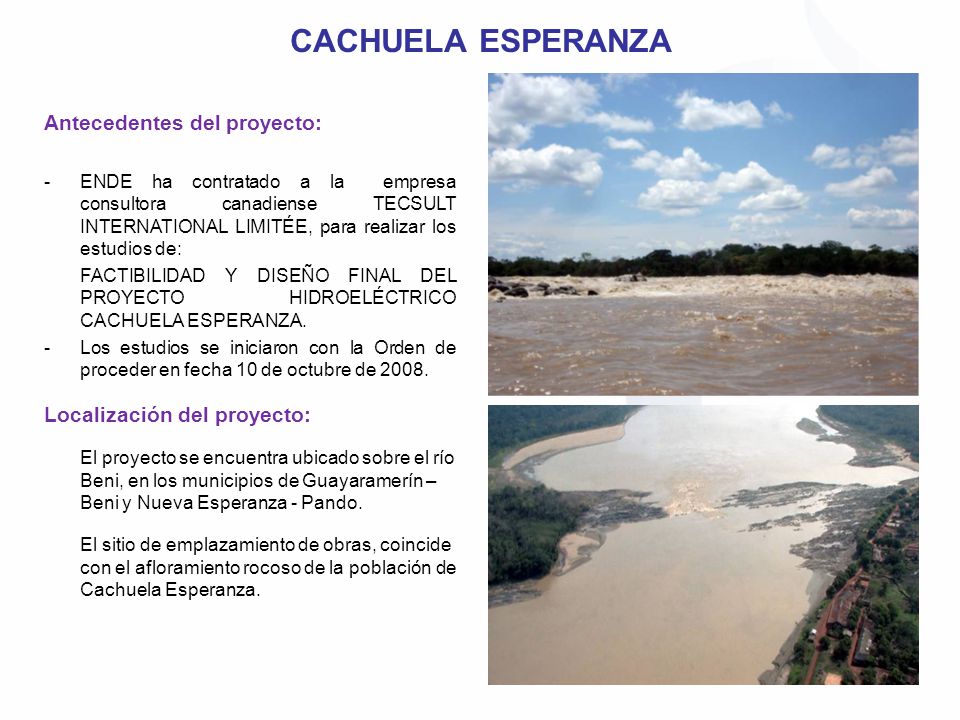

8 CACHUELA ESPERANZA Antecedentes del proyecto:
ENDE ha contratado a la empresa consultora canadiense TECSULT INTERNATIONAL LIMITÉE, para realizar los estudios de: FACTIBILIDAD Y DISEÑO FINAL DEL PROYECTO HIDROELÉCTRICO CACHUELA ESPERANZA. Los estudios se iniciaron con la Orden de proceder en fecha 10 de octubre de 2008. Localización del proyecto: El proyecto se encuentra ubicado sobre el río Beni, en los municipios de Guayaramerín – Beni y Nueva Esperanza - Pando. El sitio de emplazamiento de obras, coincide con el afloramiento rocoso de la población de Cachuela Esperanza. Casa de máquinas Presa Cachuela Esperanza Esclusa

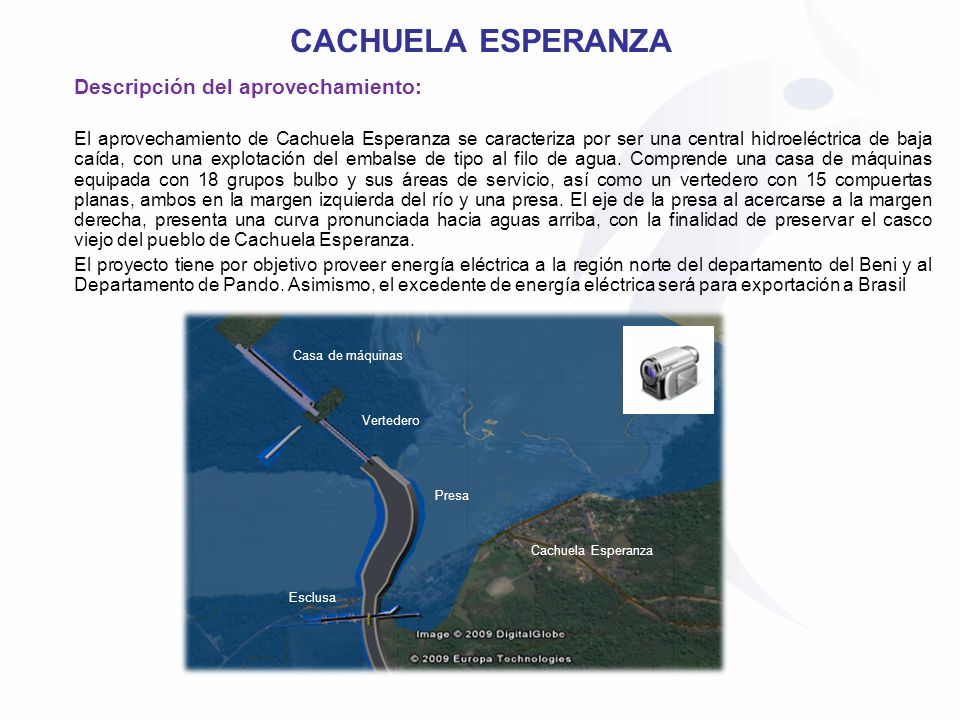

9 CACHUELA ESPERANZA Descripción del aprovechamiento:
El aprovechamiento de Cachuela Esperanza se caracteriza por ser una central hidroeléctrica de baja caída, con una explotación del embalse de tipo al filo de agua. Comprende una casa de máquinas equipada con 18 grupos bulbo y sus áreas de servicio, así como un vertedero con 15 compuertas planas, ambos en la margen izquierda del río y una presa. El eje de la presa al acercarse a la margen derecha, presenta una curva pronunciada hacia aguas arriba, con la finalidad de preservar el casco viejo del pueblo de Cachuela Esperanza. El proyecto tiene por objetivo proveer energía eléctrica a la región norte del departamento del Beni y al Departamento de Pando. Asimismo, el excedente de energía eléctrica será para exportación a Brasil Cachuela Esperanza Casa de máquinas Vertedero Presa Esclusa

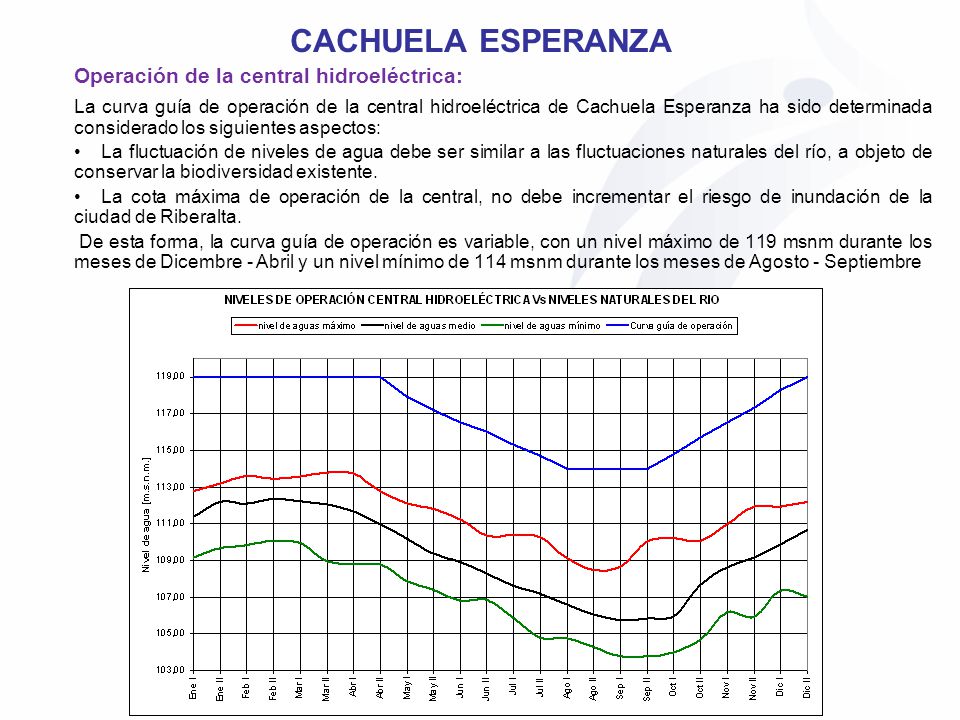

10 CACHUELA ESPERANZA Operación de la central hidroeléctrica:
La curva guía de operación de la central hidroeléctrica de Cachuela Esperanza ha sido determinada considerado los siguientes aspectos: La fluctuación de niveles de agua debe ser similar a las fluctuaciones naturales del río, a objeto de conservar la biodiversidad existente. La cota máxima de operación de la central, no debe incrementar el riesgo de inundación de la ciudad de Riberalta. De esta forma, la curva guía de operación es variable, con un nivel máximo de 119 msnm durante los meses de Dicembre - Abril y un nivel mínimo de 114 msnm durante los meses de Agosto - Septiembre

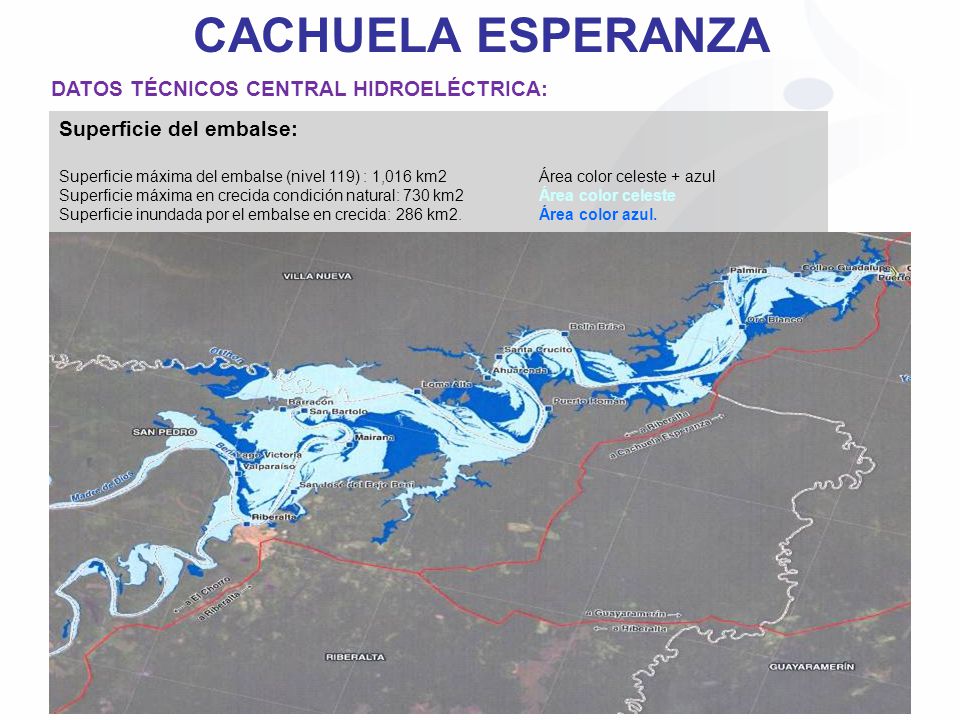

11 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA:
Superficie del embalse: Superficie máxima del embalse (nivel 119) : 1,016 km2 Área color celeste + azul Superficie máxima en crecida condición natural: 730 km2 Área color celeste Superficie inundada por el embalse en crecida: 286 km2. Área color azul.

12 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA:
Superficie del embalse: Superficie máxima en crecida condición natural: 730 km2

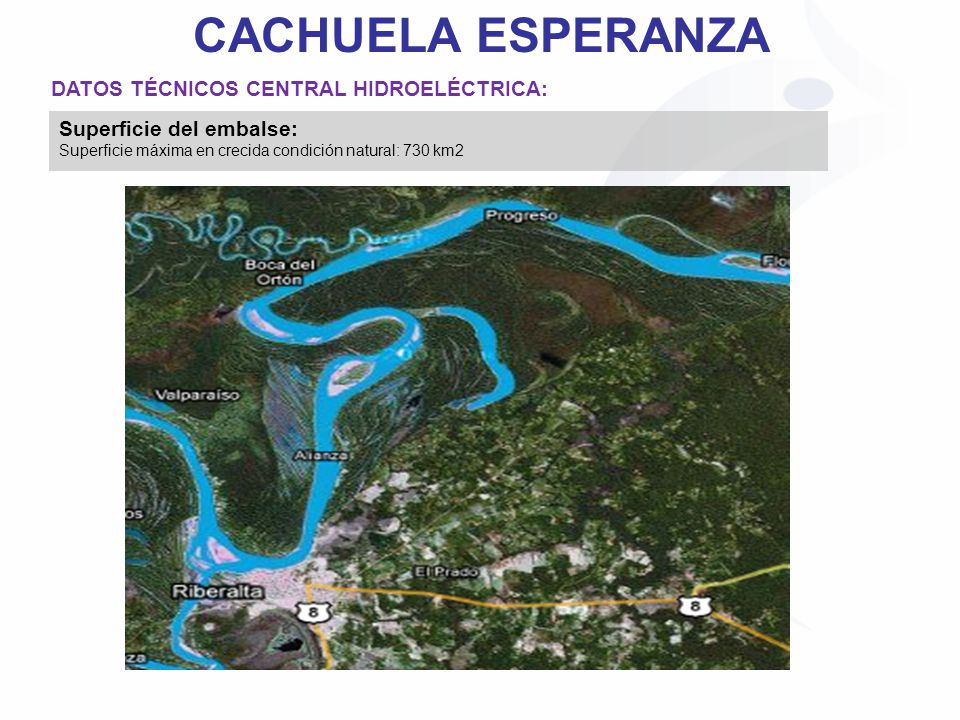

13 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA:
Superficie del embalse: Superficie máxima en crecida condición natural: 730 km2

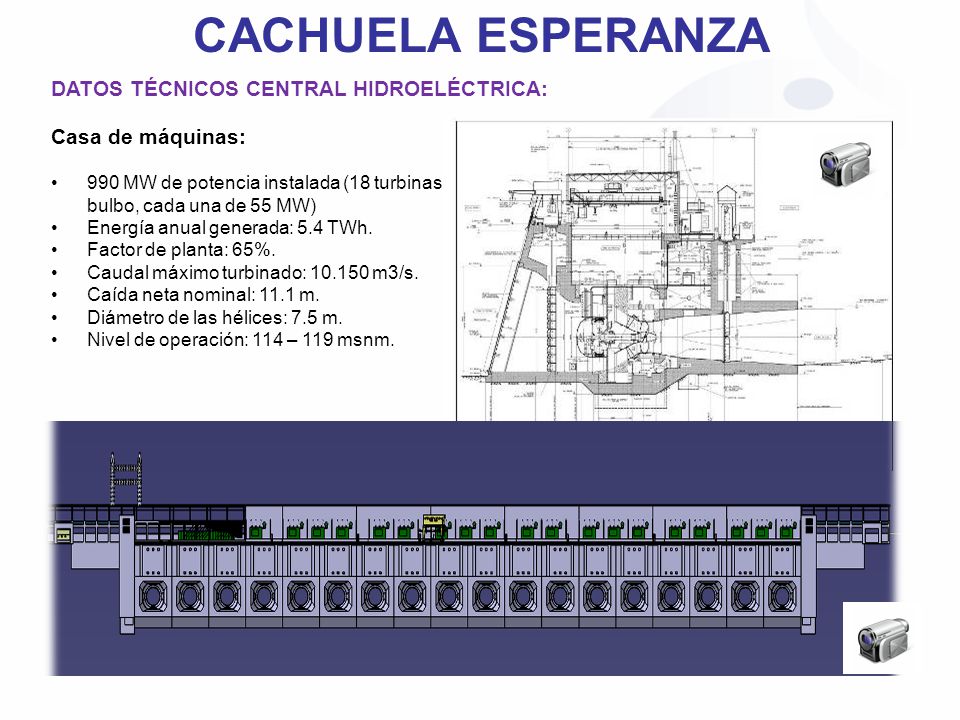

14 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA:
Casa de máquinas: 990 MW de potencia instalada (18 turbinas bulbo, cada una de 55 MW) Energía anual generada: 5.4 TWh. Factor de planta: 65%. Caudal máximo turbinado: m3/s. Caída neta nominal: 11.1 m. Diámetro de las hélices: 7.5 m. Nivel de operación: 114 – 119 msnm.

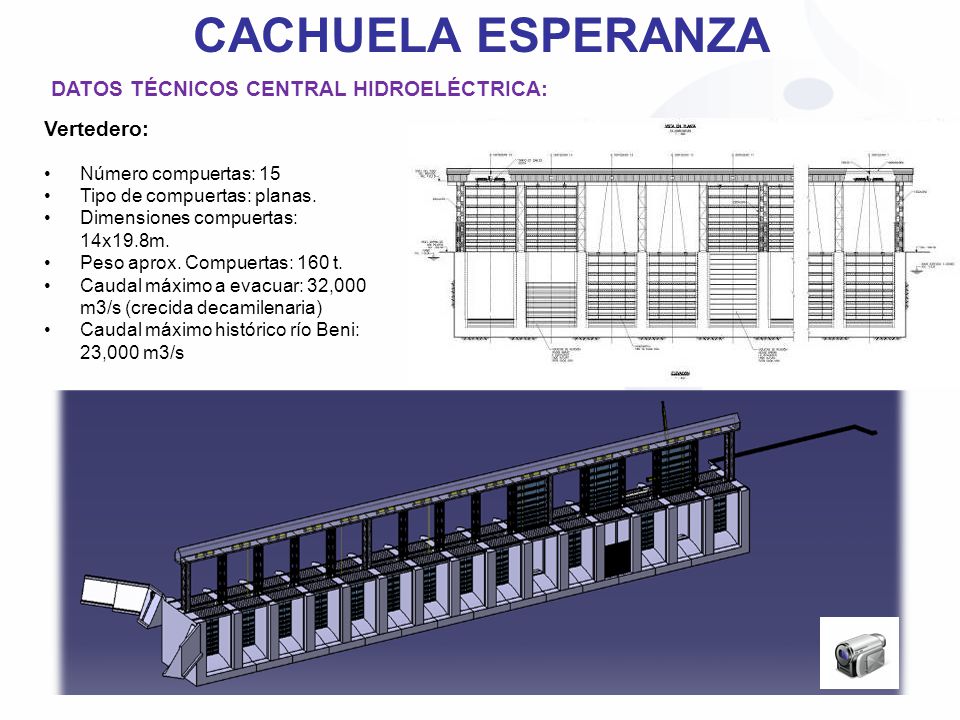

15 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA: Vertedero:
Número compuertas: 15 Tipo de compuertas: planas. Dimensiones compuertas: 14x19.8m. Peso aprox. Compuertas: 160 t. Caudal máximo a evacuar: 32,000 m3/s (crecida decamilenaria) Caudal máximo histórico río Beni: 23,000 m3/s

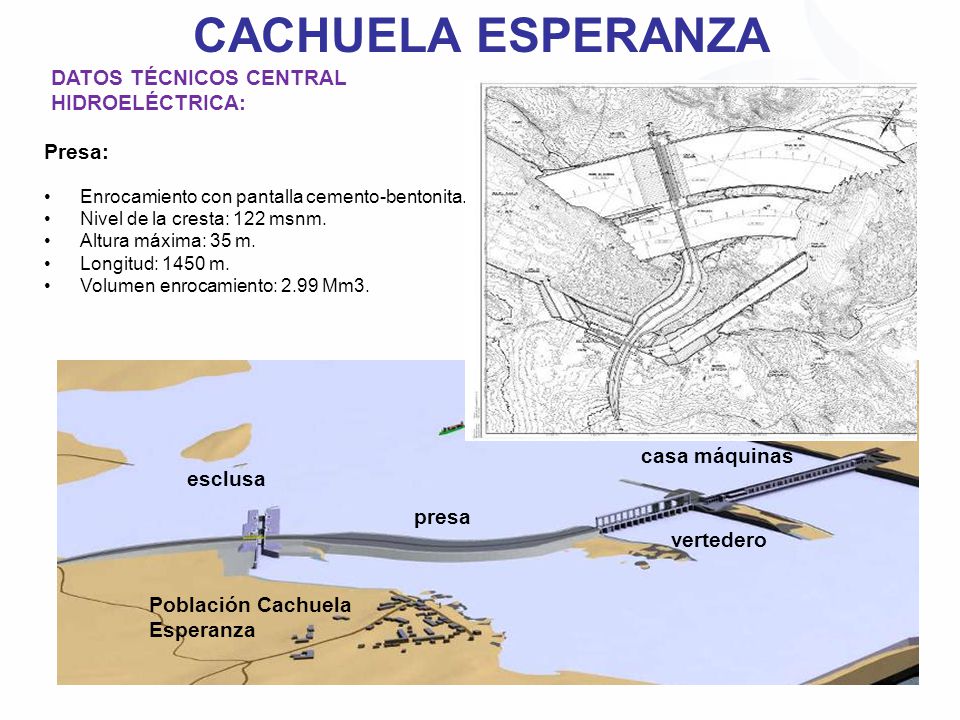

16 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA: Presa:
Enrocamiento con pantalla cemento-bentonita. Nivel de la cresta: 122 msnm. Altura máxima: 35 m. Longitud: 1450 m. Volumen enrocamiento: 2.99 Mm3. casa máquinas esclusa presa vertedero Población Cachuela Esperanza

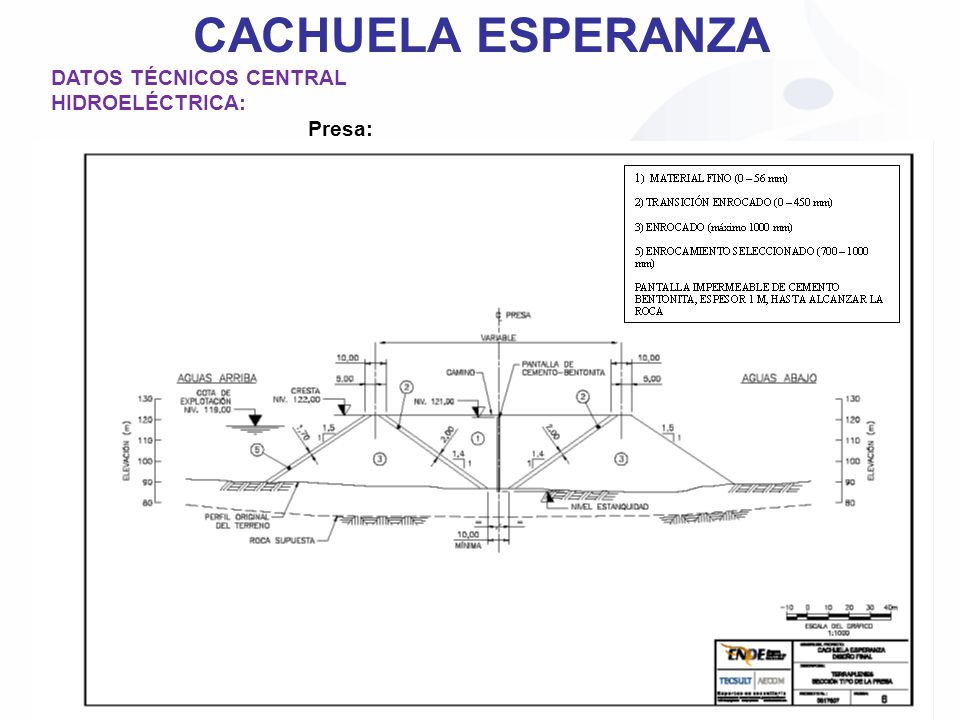

17 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA: Presa:

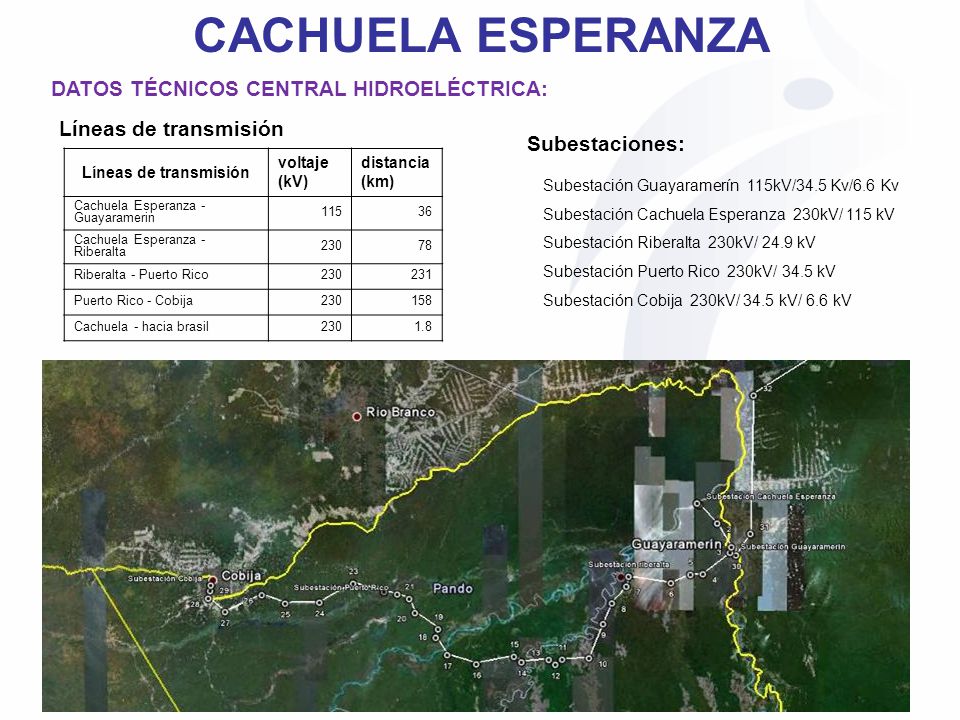

18 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA:
Líneas de transmisión Subestaciones: Líneas de transmisión voltaje (kV) distancia (km) Cachuela Esperanza - Guayaramerin 115 36 Cachuela Esperanza - Riberalta 230 78 Riberalta - Puerto Rico 231 Puerto Rico - Cobija 158 Cachuela - hacia brasil 1.8 Subestación Guayaramerín 115kV/34.5 Kv/6.6 Kv Subestación Cachuela Esperanza 230kV/ 115 kV Subestación Riberalta 230kV/ 24.9 kV Subestación Puerto Rico 230kV/ 34.5 kV Subestación Cobija 230kV/ 34.5 kV/ 6.6 kV

19 CACHUELA ESPERANZA DATOS TÉCNICOS CENTRAL HIDROELÉCTRICA: Cronograma:
Plazo para la conclusión del estudio: Diciembre 2011. Conforme el estudio, el periodo de construcción de proyecto tiene una duración de 9 años; debiendo iniciar la puesta en servicio de 6 unidades el año 7, ocho unidades el año 8 y cuatro unidades el año 9. Costo Aproximado de Inversión (en millones de dólares estadounidenses): - Central hidroeléctrica: M $us. - Líneas de transmisión y subestaciones: 247 M $us Costo total del proyecto: M $us.

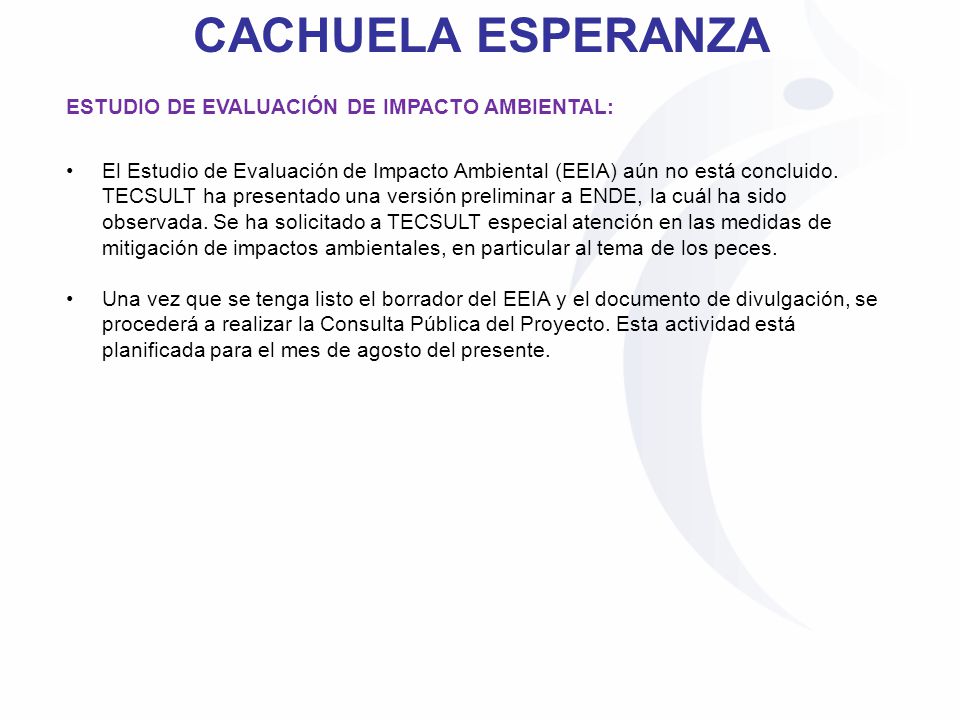

20 CACHUELA ESPERANZA ESTUDIO DE EVALUACIÓN DE IMPACTO AMBIENTAL:
El Estudio de Evaluación de Impacto Ambiental (EEIA) aún no está concluido. TECSULT ha presentado una versión preliminar a ENDE, la cuál ha sido observada. Se ha solicitado a TECSULT especial atención en las medidas de mitigación de impactos ambientales, en particular al tema de los peces. Una vez que se tenga listo el borrador del EEIA y el documento de divulgación, se procederá a realizar la Consulta Pública del Proyecto. Esta actividad está planificada para el mes de agosto del presente.

21 CACHUELA ESPERANZA ESTUDIO DE EVALUACIÓN DE IMPACTO AMBIENTAL:
LEVANTAMIENTO LINEA BASE AMBIENTAL - aves:

22 CACHUELA ESPERANZA ESTUDIO DE EVALUACIÓN DE IMPACTO AMBIENTAL:
LEVANTAMIENTO LINEA BASE AMBIENTAL – reptiles y anfibios:

23 CACHUELA ESPERANZA ESTUDIO DE EVALUACIÓN DE IMPACTO AMBIENTAL:
LEVANTAMIENTO LINEA BASE AMBIENTAL – peces:

24 CACHUELA ESPERANZA ESTUDIO DE EVALUACIÓN DE IMPACTO AMBIENTAL:
LEVANTAMIENTO LINEA BASE AMBIENTAL – mamíferos: Huella de tigre (Panthera onca) Huella de tapir (Tapirus terrestris) Huella de capibara (Hidrochaeris hidrochaeris)

25 CACHUELA ESPERANZA ACTIVIDADES DE SOCIALIZACIÓN DEL PROYECTO:
Al margen de la Consulta Pública prevista por ley, ENDE durante la realización de los estudios ha realizado en varias oportunidades la socialización del proyecto, existiendo aceptación por parte de la población.

26 CACHUELA ESPERANZA GRACIAS FIN DE LA PRESENTACIÓN
