RESOLUCION DE PROBLEMAS DE VPT

Presentación del tema: "RESOLUCION DE PROBLEMAS DE VPT"— Transcripción de la presentación:

1 RESOLUCION DE PROBLEMAS DE VPT

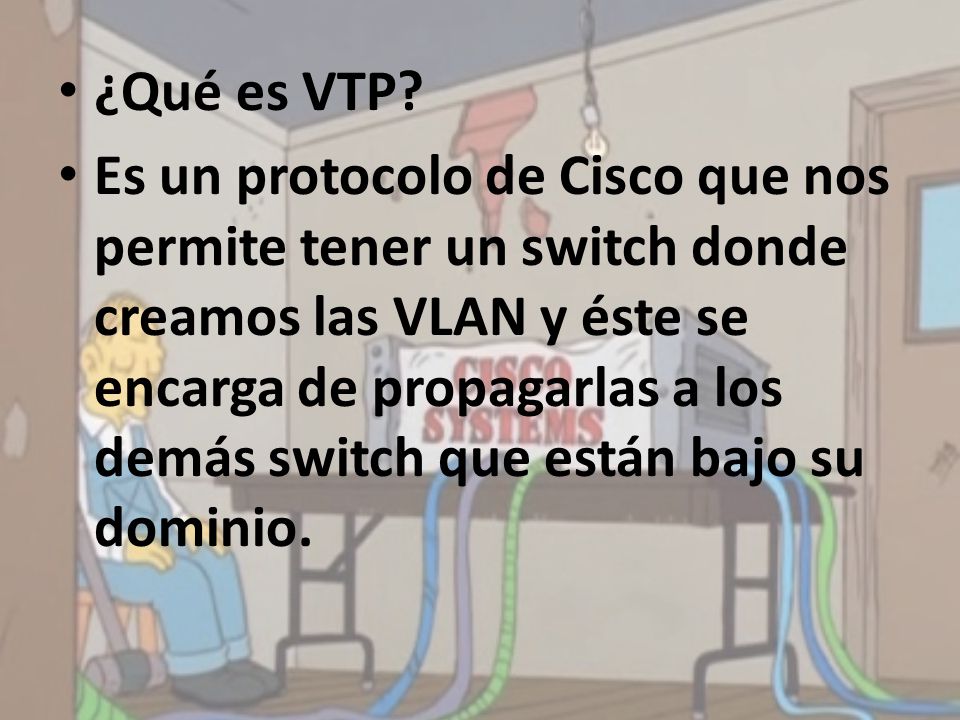

2 ¿Qué es VTP? Es un protocolo de Cisco que nos permite tener un switch donde creamos las VLAN y éste se encarga de propagarlas a los demás switch que están bajo su dominio.

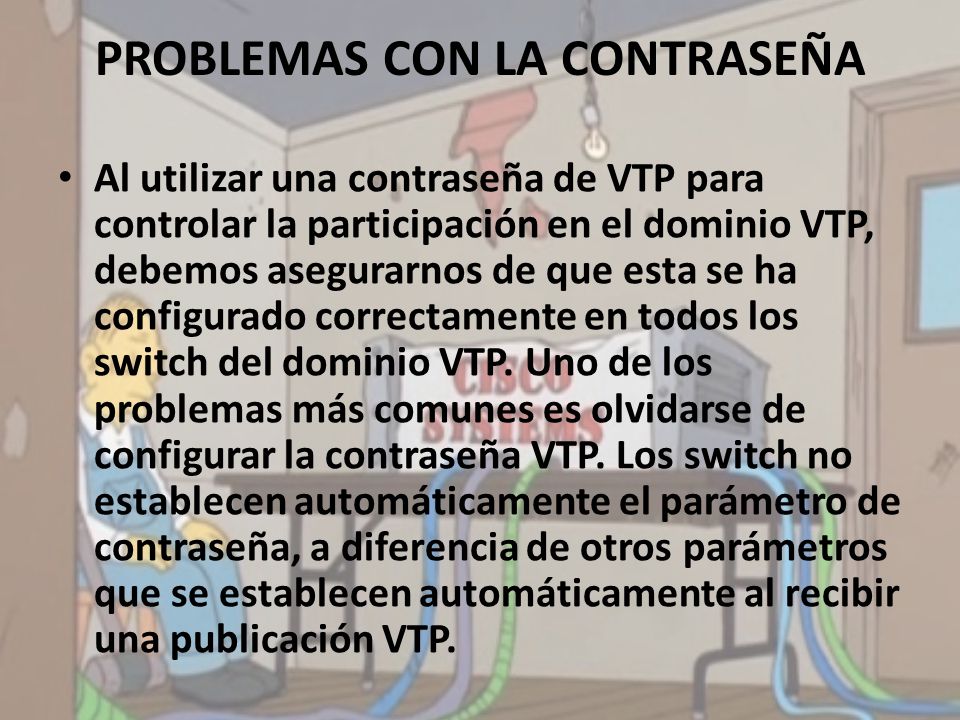

3 PROBLEMAS CON LA CONTRASEÑA
Al utilizar una contraseña de VTP para controlar la participación en el dominio VTP, debemos asegurarnos de que esta se ha configurado correctamente en todos los switch del dominio VTP. Uno de los problemas más comunes es olvidarse de configurar la contraseña VTP. Los switch no establecen automáticamente el parámetro de contraseña, a diferencia de otros parámetros que se establecen automáticamente al recibir una publicación VTP.

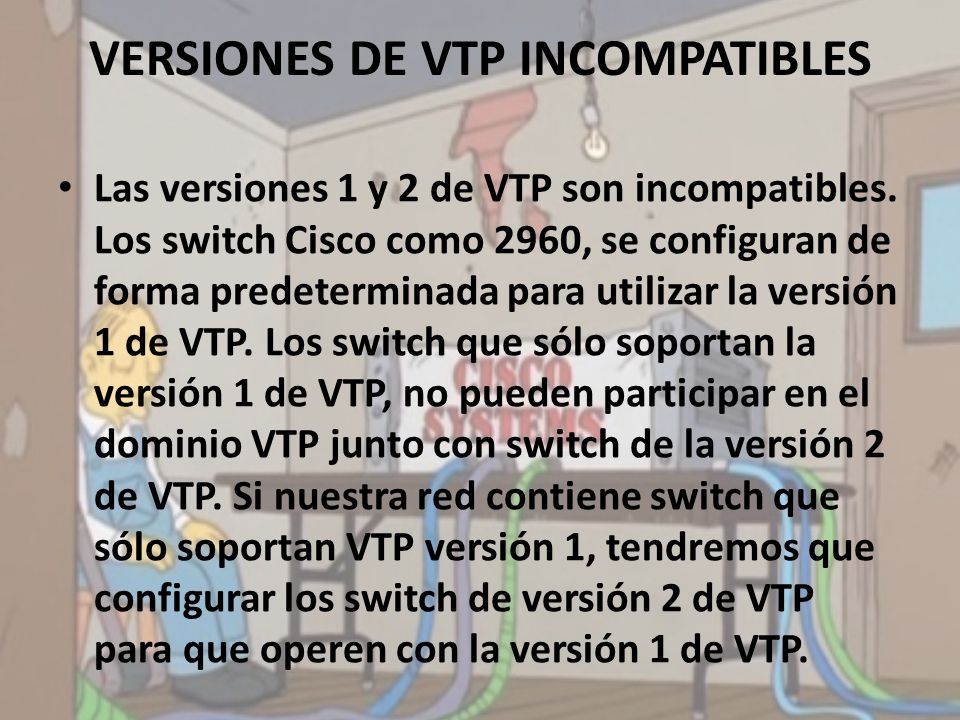

4 VERSIONES DE VTP INCOMPATIBLES
Las versiones 1 y 2 de VTP son incompatibles. Los switch Cisco como 2960, se configuran de forma predeterminada para utilizar la versión 1 de VTP. Los switch que sólo soportan la versión 1 de VTP, no pueden participar en el dominio VTP junto con switch de la versión 2 de VTP. Si nuestra red contiene switch que sólo soportan VTP versión 1, tendremos que configurar los switch de versión 2 de VTP para que operen con la versión 1 de VTP.

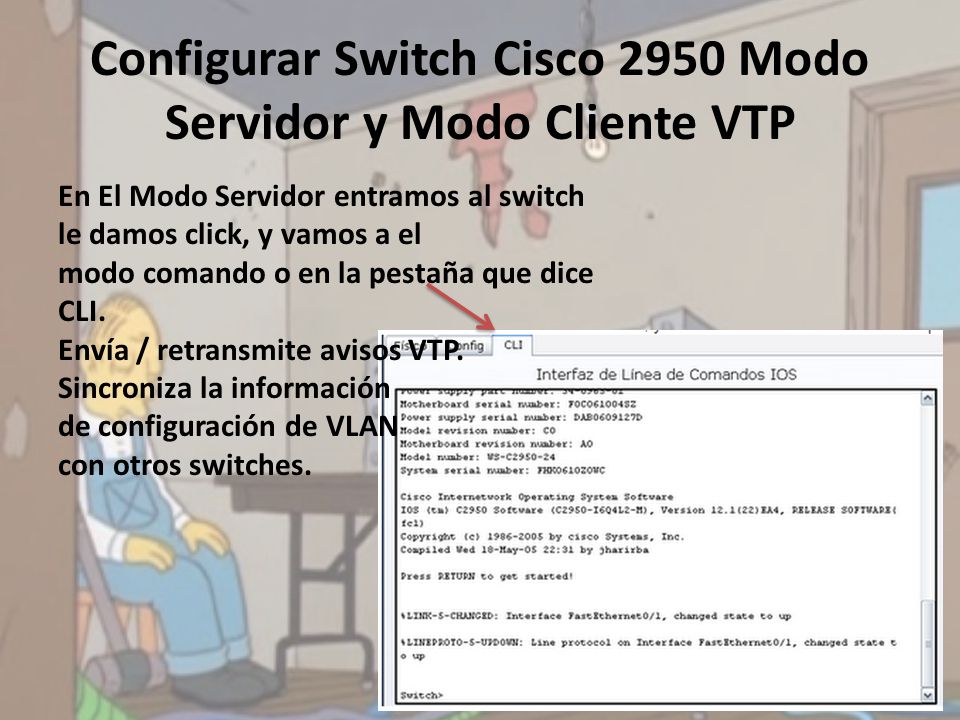

5 Configurar Switch Cisco 2950 Modo Servidor y Modo Cliente VTP
En El Modo Servidor entramos al switch le damos click, y vamos a el modo comando o en la pestaña que dice CLI. Envía / retransmite avisos VTP. Sincroniza la información de configuración de VLAN con otros switches.

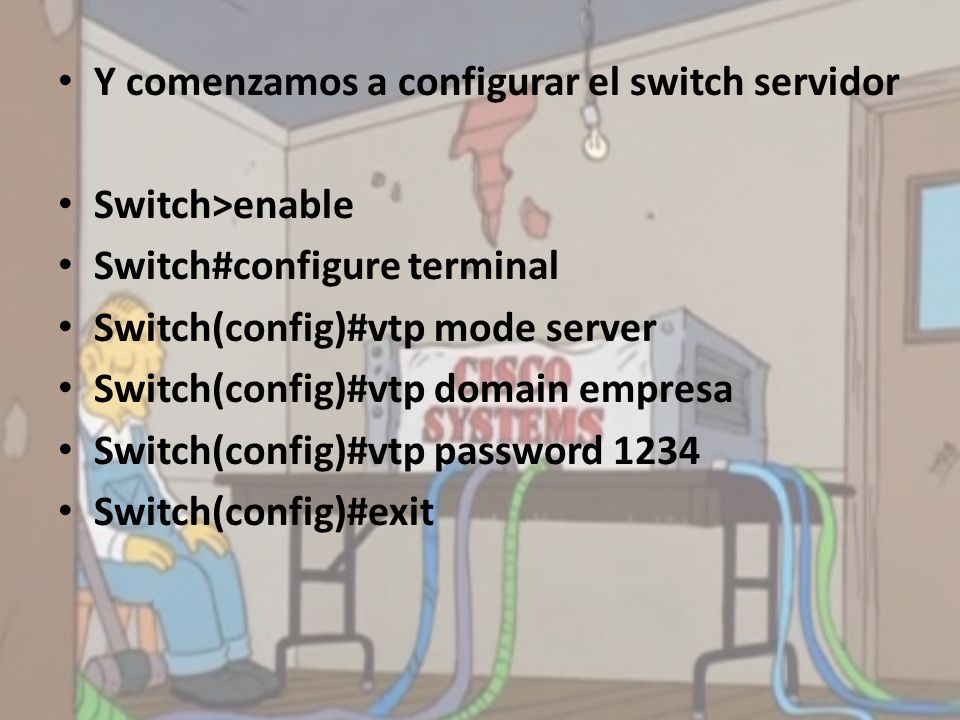

6 Y comenzamos a configurar el switch servidor
Switch>enable Switch#configure terminal Switch(config)#vtp mode server Switch(config)#vtp domain empresa Switch(config)#vtp password 1234 Switch(config)#exit

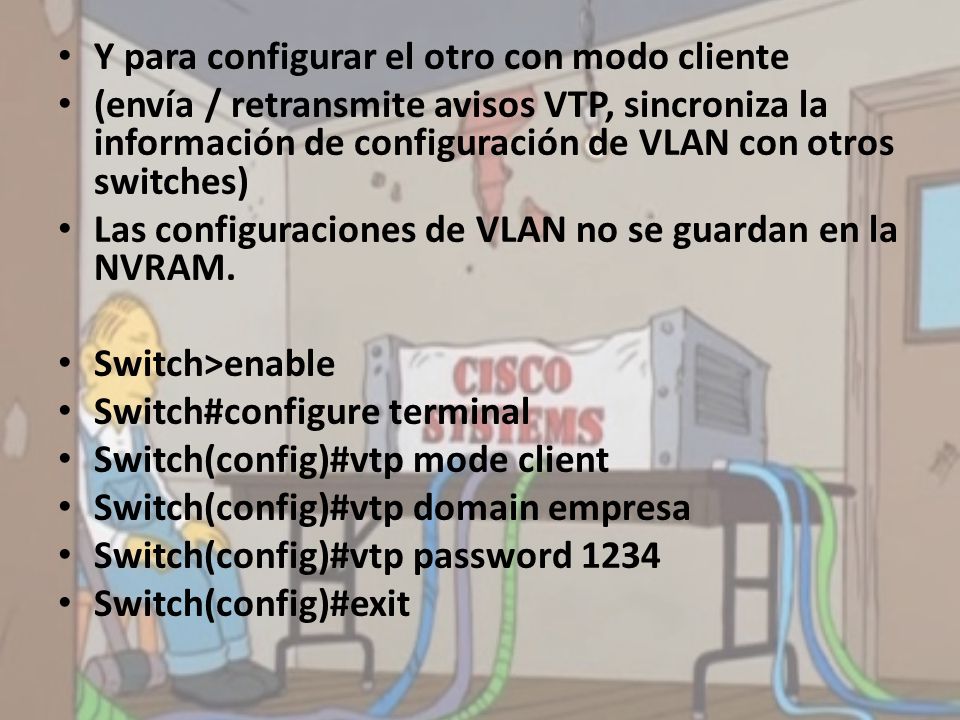

7 Y para configurar el otro con modo cliente
(envía / retransmite avisos VTP, sincroniza la información de configuración de VLAN con otros switches) Las configuraciones de VLAN no se guardan en la NVRAM. Switch>enable Switch#configure terminal Switch(config)#vtp mode client Switch(config)#vtp domain empresa Switch(config)#vtp password 1234 Switch(config)#exit

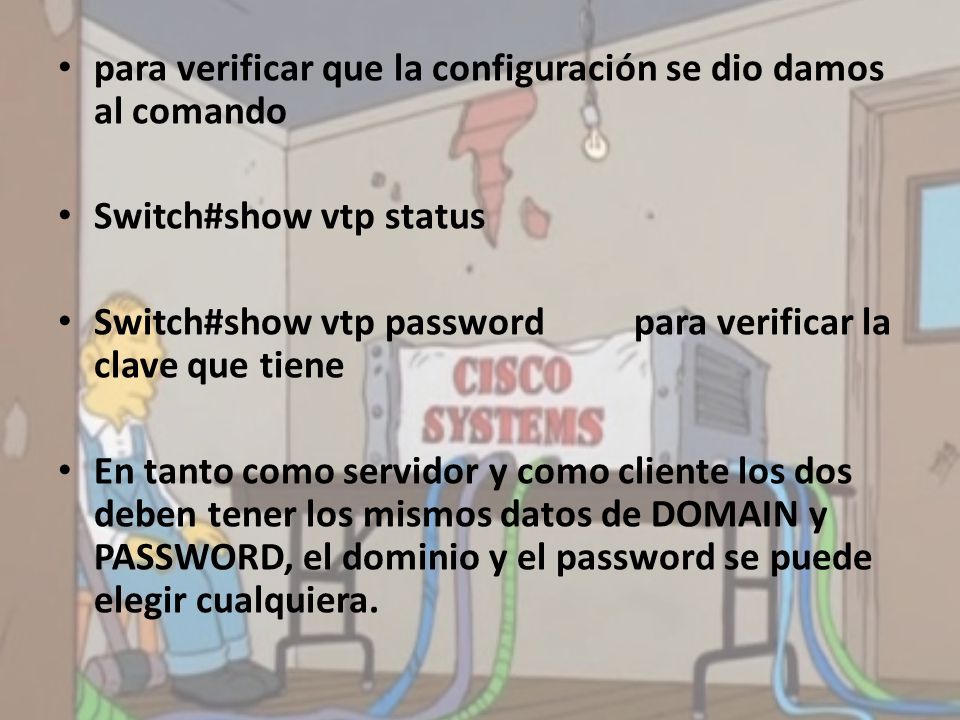

8 para verificar que la configuración se dio damos al comando
Switch#show vtp status Switch#show vtp password para verificar la clave que tiene En tanto como servidor y como cliente los dos deben tener los mismos datos de DOMAIN y PASSWORD, el dominio y el password se puede elegir cualquiera.

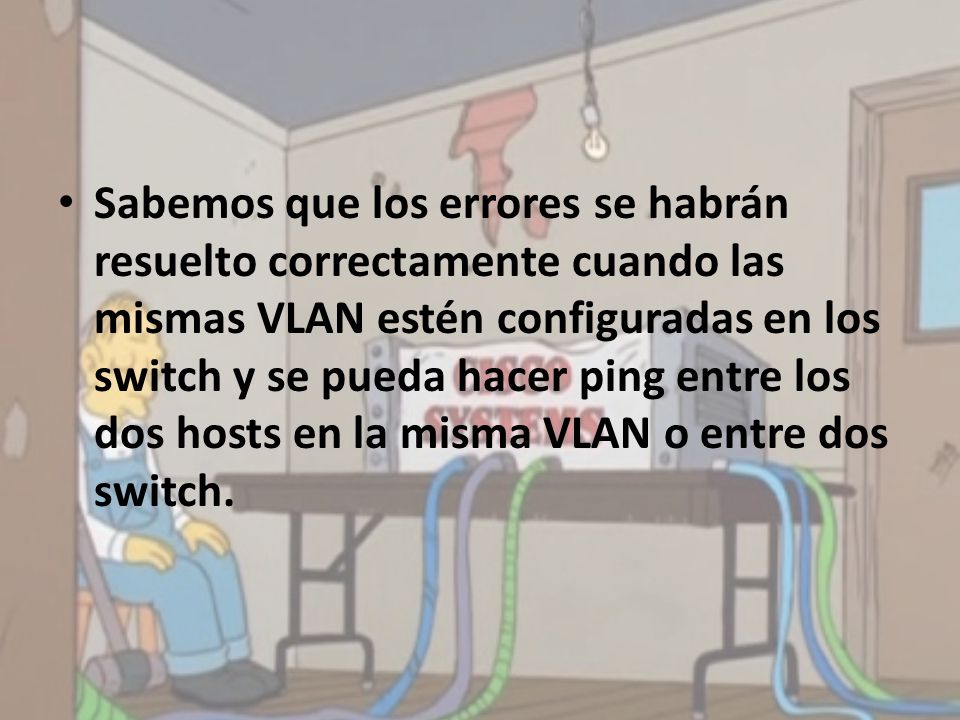

9 Sabemos que los errores se habrán resuelto correctamente cuando las mismas VLAN estén configuradas en los switch y se pueda hacer ping entre los dos hosts en la misma VLAN o entre dos switch.
