1 Robótica Práctica 5 El Diodo

2 El Diodo Componente electrónico que permite el paso de la corriente en un solo sentido. La flecha de la representación simbólica muestra la dirección en la que fluye la corriente.

3 Es el dispositivo semiconductor más sencillo y se puede encontrar prácticamente en cualquier circuito electrónico. Constan de la unión de dos tipos de material semiconductor, uno tipo N y otro tipo P, separados por una juntura llamada barrera o unión.

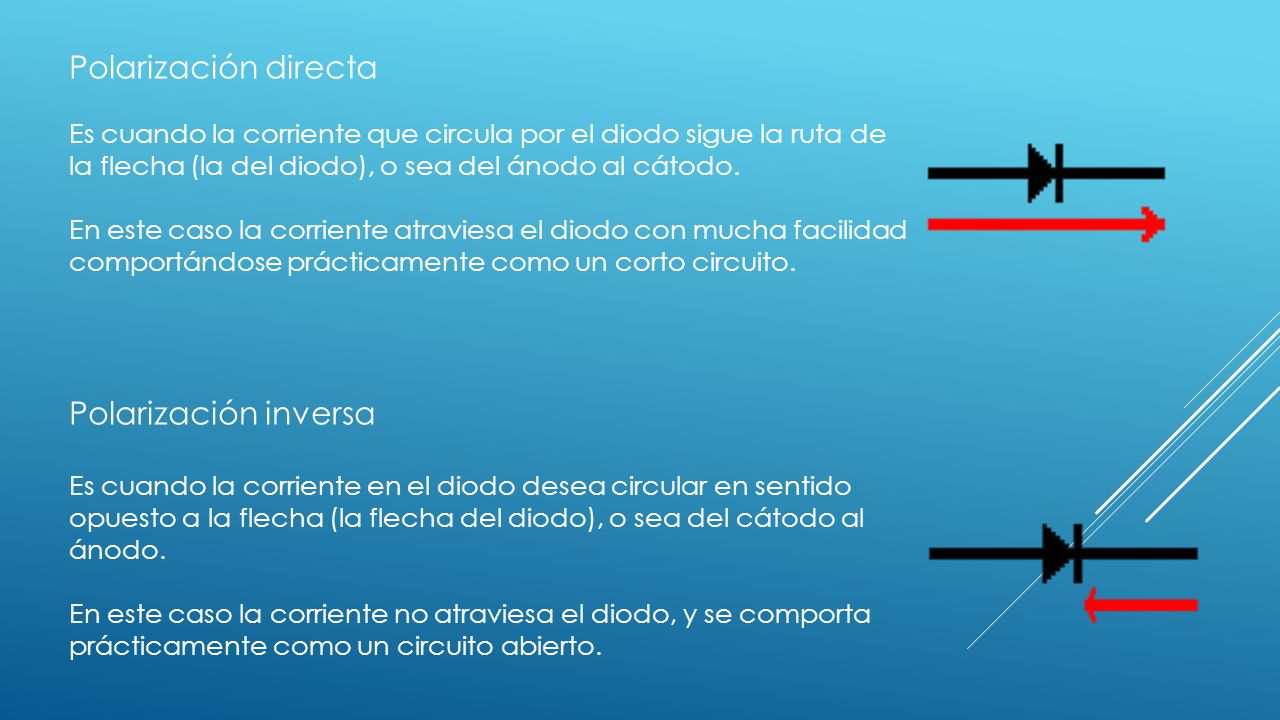

4 Polarización directa Polarización inversa
Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo. En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito. Polarización inversa Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto.

5 Descripción de la práctica
Observar como permite un diodo el paso de la corriente en una sola dirección. Con la ejecución de esta práctica, se encuentra que un diodo trabaja como puerta de una vía en la que permite que la corriente fluya a través de él, en una sola dirección.

6 Materiales Diodo

7 Simbología

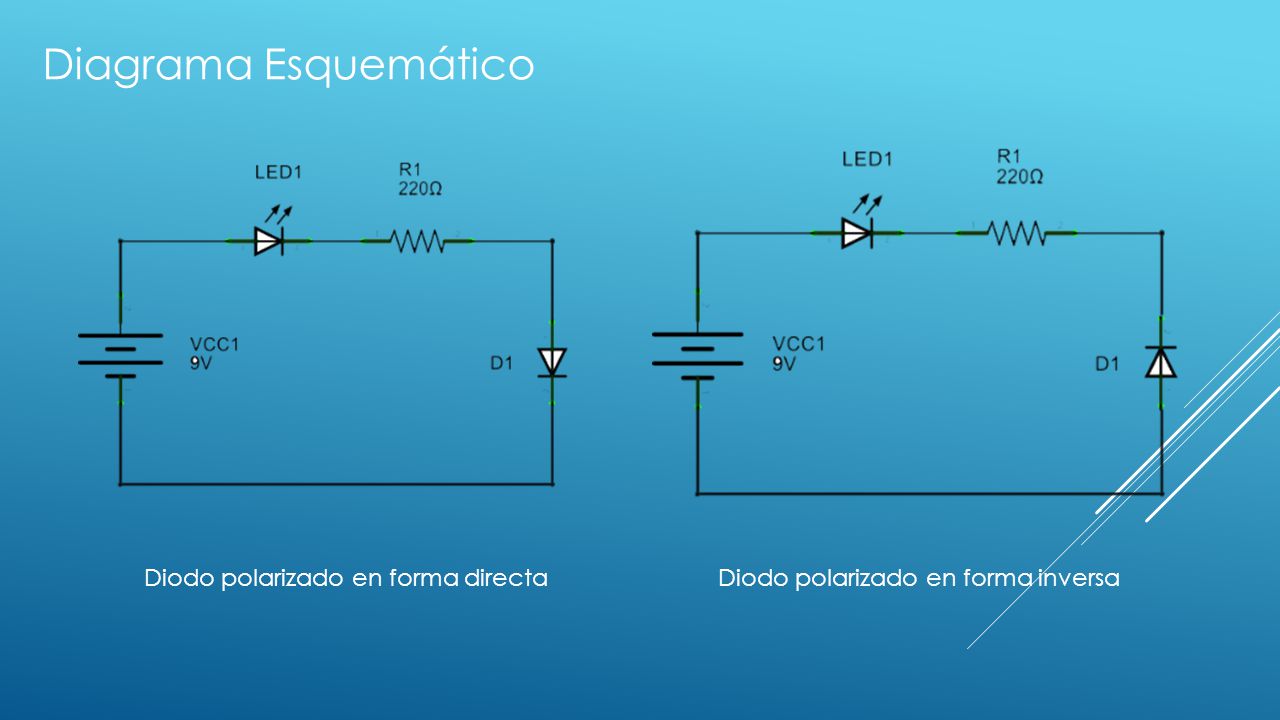

8 Diagrama Esquemático Diodo polarizado en forma directa
Diodo polarizado en forma inversa

9 Diagrama Pictórico

10 Pasos a seguir

11 Paso 1 Polarizar el diodo directamente, es decir la flecha del símbolo del diodo va en dirección del sentido de la corriente. Paso 2 Polarizar el diodo inversamente, es decir la flecha del símbolo del diodo va en sentido contrario a la dirección del sentido de la corriente.

12 REPORTE DE PRÁCTICA 5 El Diodo Instrucciones:
Dibujar en su cuaderno el Diagrama Esquemático del circuito Explique con sus palabras el funcionamiento del circuito Responder las siguientes preguntas: ¿Cuál es la función del diodo? ¿Cómo diferenciamos físicamente el Ánodo del Cátodo en un diodo común? Para que el LED brille, ¿cómo se debe polarizar el diodo? Investigue 5 aplicaciones donde se utilice el diodo
