1 Estudiantes: Mauricio Gutierrez Gutierrez Carla Yesenia Rojas Farfan
FRAME RELAY Estudiantes: Mauricio Gutierrez Gutierrez Carla Yesenia Rojas Farfan

2 Introducción Eric Scace, ingeniero de Sprint International, inventó Frame Relay como una versión más simple del protocolo X.25, para usar en las interfaces de la red digital de servicios integrados (ISDN). Frame Relay es un protocolo WAN de alto rendimiento que funciona en las capas físicas y de enlace de datos del modelo de referencia OSI.

3

4 La técnica Frame Relay se ha desarrollando teniendo presente las mayores velocidades de transmisión y bajas tasas de error en los circuitos actuales; así, se ha pasado de los 64 kbit/s de las redes de conmutación de paquetes X.25 originales, a una velocidad de 2 Mbit/s. Este aumento de velocidad se ha conseguido eliminando información redundante y procesamiento asociado al control de errores.

5 Términos de FR • Identificador de conexión de enlace de datos (DLCI): Es un número que identifica el extremo final en una red Frame Relay. • Interfaz de administración local (LMI): Estándar de señalización entre el equipo terminal del abonado (CPE) y el switch Frame Relay a cargo del manejo de las conexiones y mantenimiento del estado entre los dispositivos. Se soportan tres tipos de LMI: cisco, ansi y q933a. • Velocidad de información suscrita (CIR):CIR es la velocidad garantizada, en bits por segundo, que el proveedor del servicio se compromete a proporcionar. • Notificación explícita de la congestión (FECN) • Notificación de la congestión retrospectiva (BECN)

6 Estructura FR Las redes Frame Relay se construyen partiendo de un equipamiento de usuario que se encarga de empaquetar todas las tramas de los protocolos existentes en una única trama Frame Relay. También incorporan los nodos que conmutan las tramas Frame Relay en función del identificador de conexión, a través de la ruta establecida para la conexión en la red.

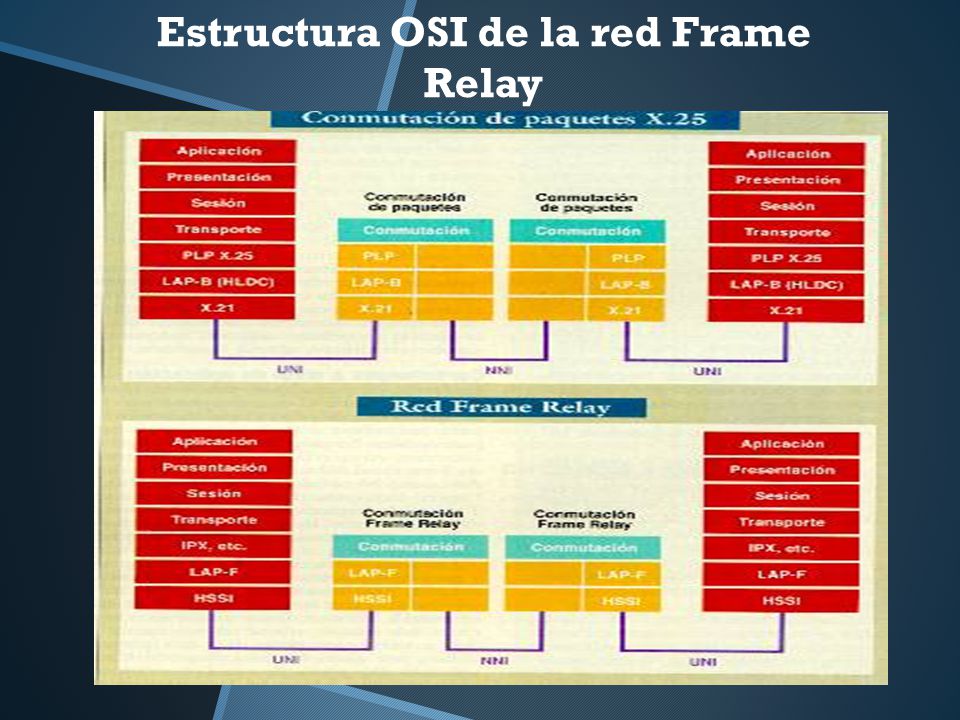

7 Estructura OSI de la red Frame Relay

8

9

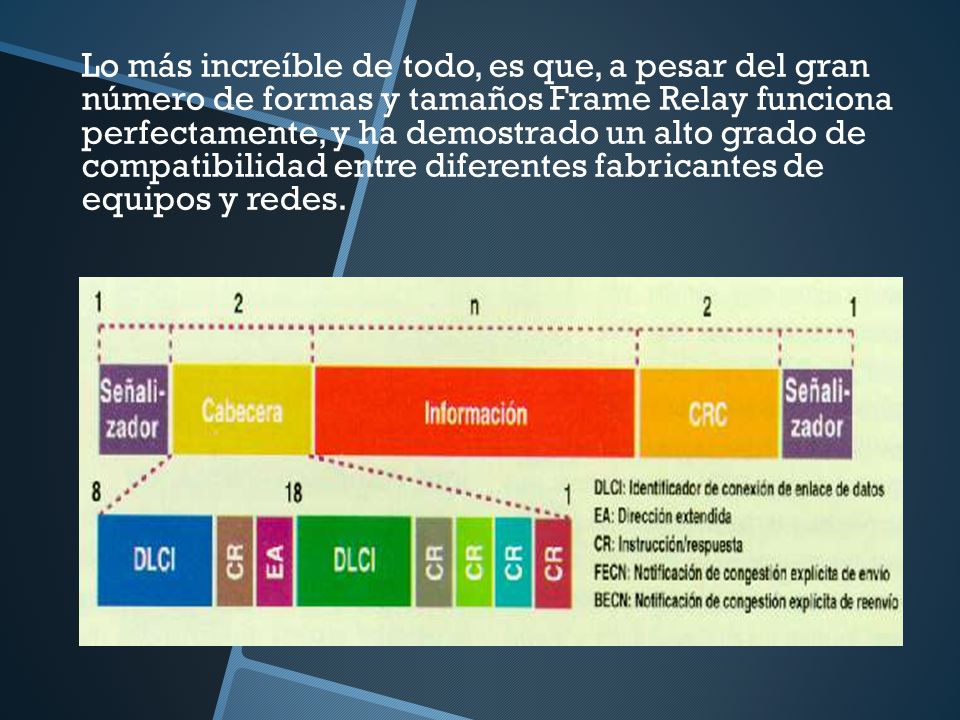

10 Lo más increíble de todo, es que, a pesar del gran número de formas y tamaños Frame Relay funciona perfectamente, y ha demostrado un alto grado de compatibilidad entre diferentes fabricantes de equipos y redes.

11

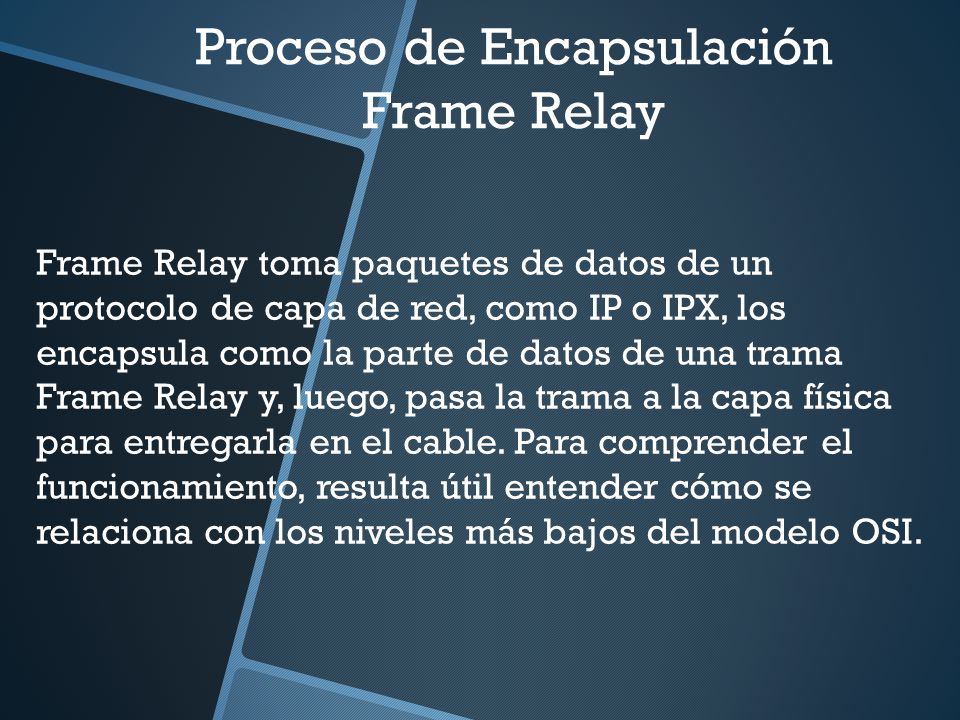

12 Proceso de Encapsulación Frame Relay
Frame Relay toma paquetes de datos de un protocolo de capa de red, como IP o IPX, los encapsula como la parte de datos de una trama Frame Relay y, luego, pasa la trama a la capa física para entregarla en el cable. Para comprender el funcionamiento, resulta útil entender cómo se relaciona con los niveles más bajos del modelo OSI.

13

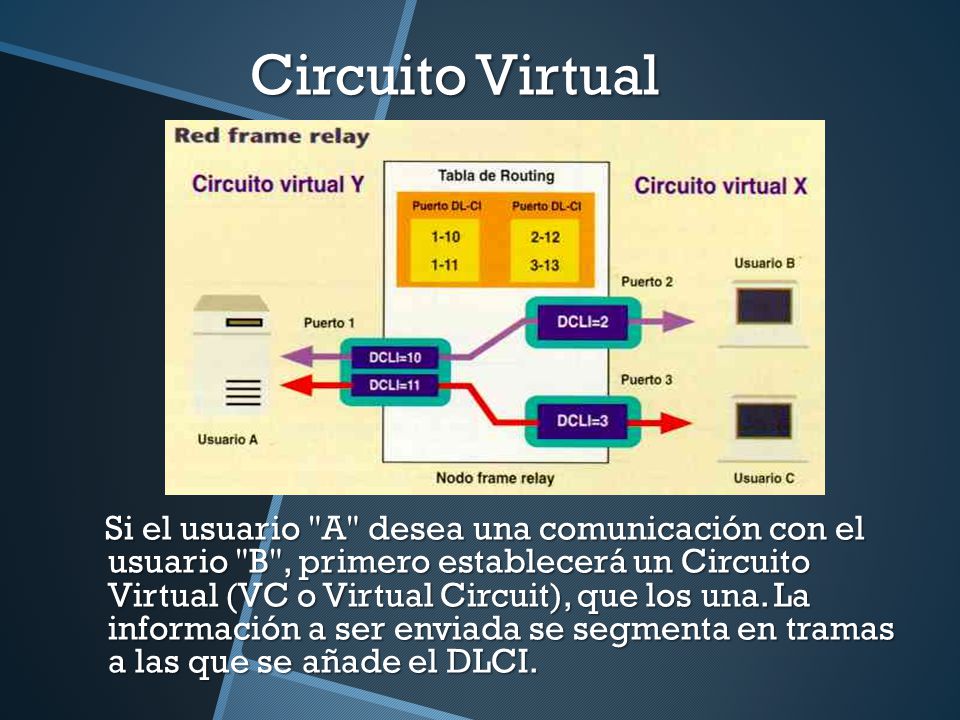

14 Circuito Virtual Si el usuario "A" desea una comunicación con el usuario "B", primero establecerá un Circuito Virtual (VC o Virtual Circuit), que los una. La información a ser enviada se segmenta en tramas a las que se añade el DLCI.

15 Circuitos Virtuales Conmutados
Los SVCs son conexiones temporales que se utilizan en situaciones donde se requiere solamente de una trasferencia de datos esporádica entre los dispositivos DTE a través de la red Frame Relay. Circuito virtual conmutado. Circuito virtual que se establece de forma dinámica a pedido y que se interrumpe cuando la transmisión se completa. Los SVC se utilizan cuando la transmisión de datos es esporádica.

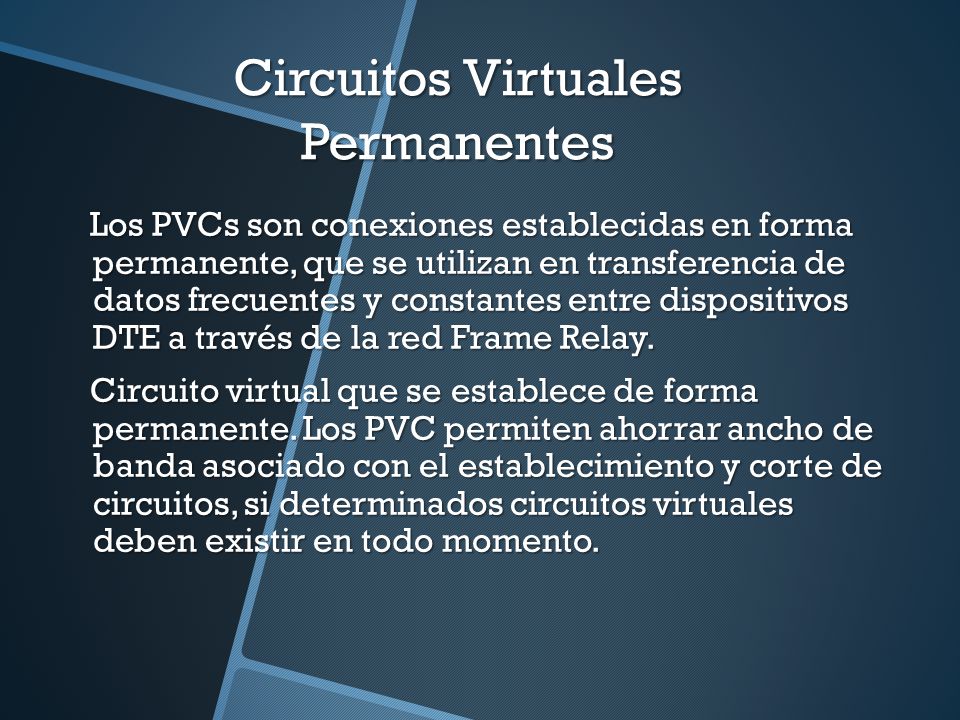

16 Circuitos Virtuales Permanentes
Los PVCs son conexiones establecidas en forma permanente, que se utilizan en transferencia de datos frecuentes y constantes entre dispositivos DTE a través de la red Frame Relay. Circuito virtual que se establece de forma permanente. Los PVC permiten ahorrar ancho de banda asociado con el establecimiento y corte de circuitos, si determinados circuitos virtuales deben existir en todo momento.

17

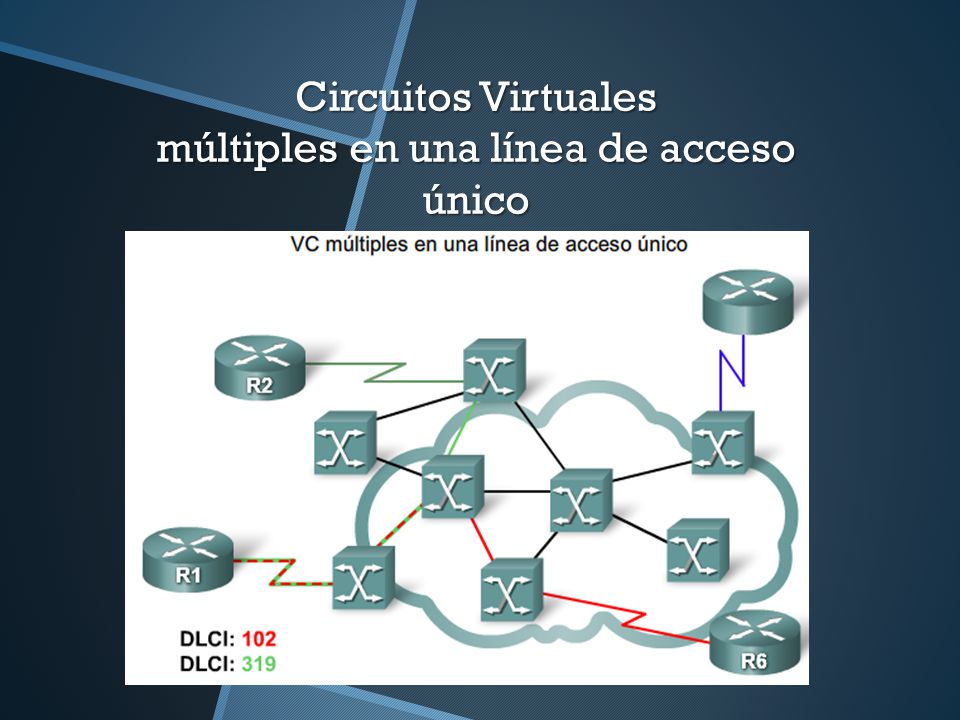

18 Circuitos Virtuales múltiples en una línea de acceso único

19

20

21

22

23

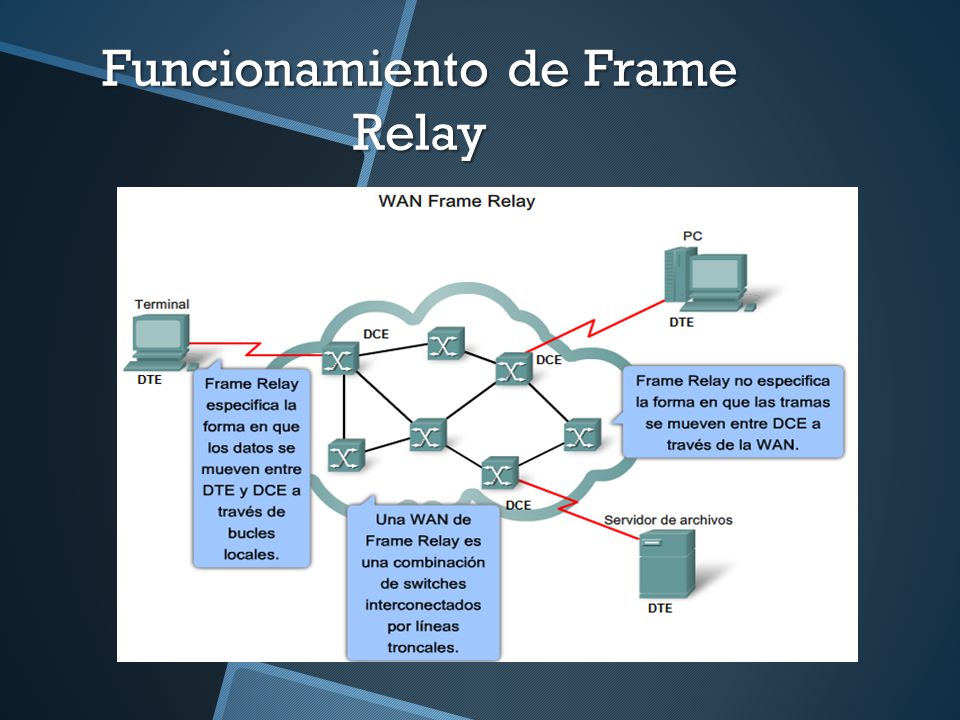

24 Funcionamiento de Frame Relay

25

26 Calidad de servicio

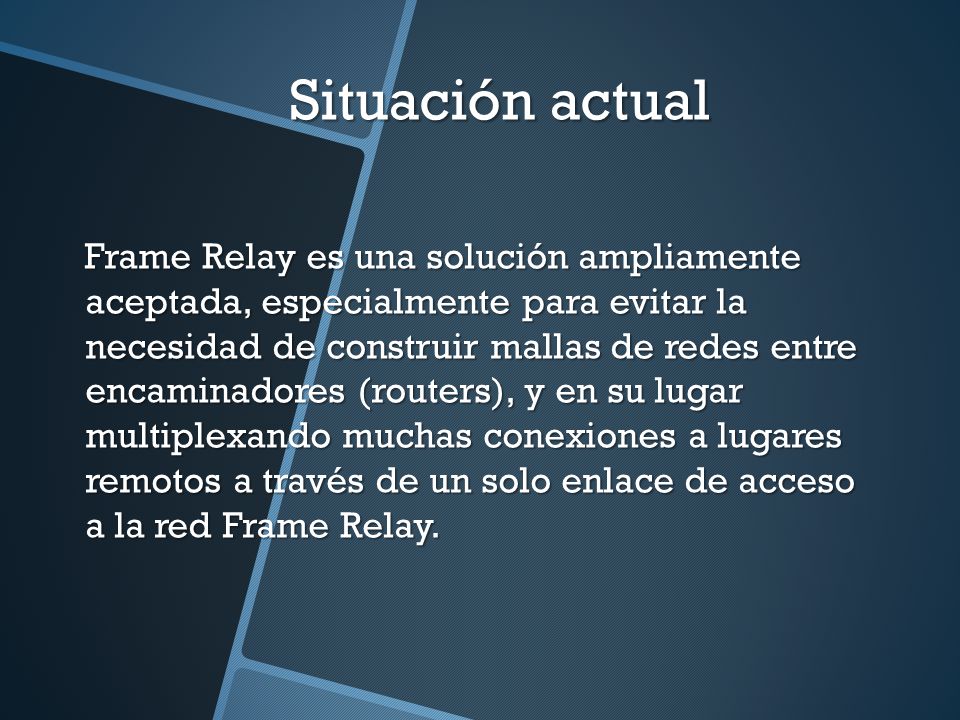

27 Situación actual Frame Relay es una solución ampliamente aceptada, especialmente para evitar la necesidad de construir mallas de redes entre encaminadores (routers), y en su lugar multiplexando muchas conexiones a lugares remotos a través de un solo enlace de acceso a la red Frame Relay.

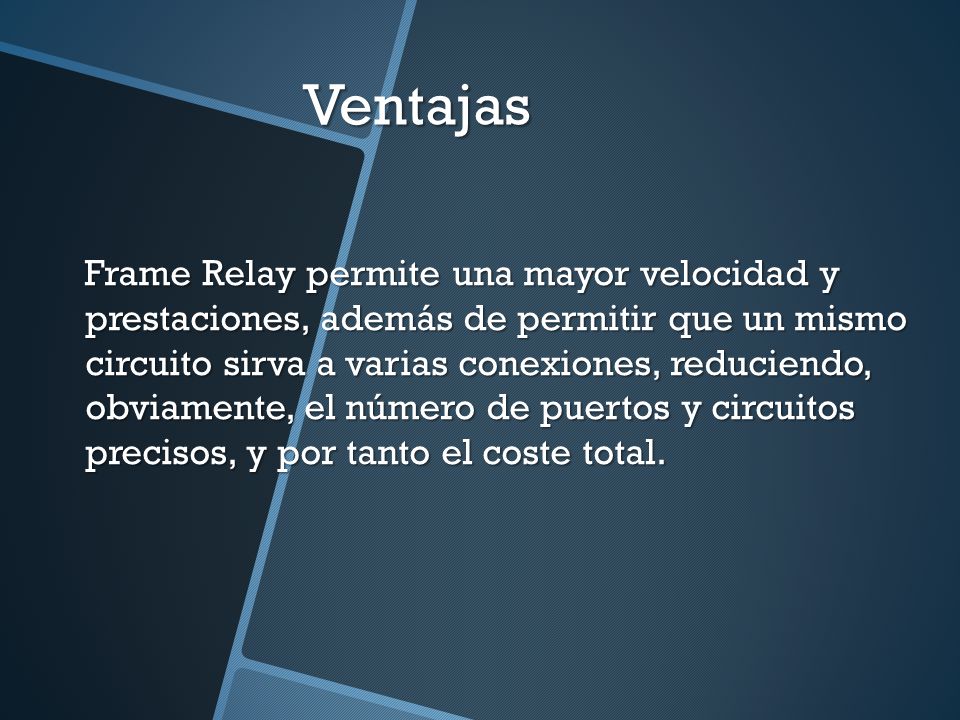

28 Ventajas Frame Relay permite una mayor velocidad y prestaciones, además de permitir que un mismo circuito sirva a varias conexiones, reduciendo, obviamente, el número de puertos y circuitos precisos, y por tanto el coste total.

29 Desventajas Frame Relay ha sido definido para velocidades de hasta 1,544/2,048 Mbps. (T1/E1). Frame Relay no soporta aplicaciones sensibles al tiempo, al menos de forma estándar.

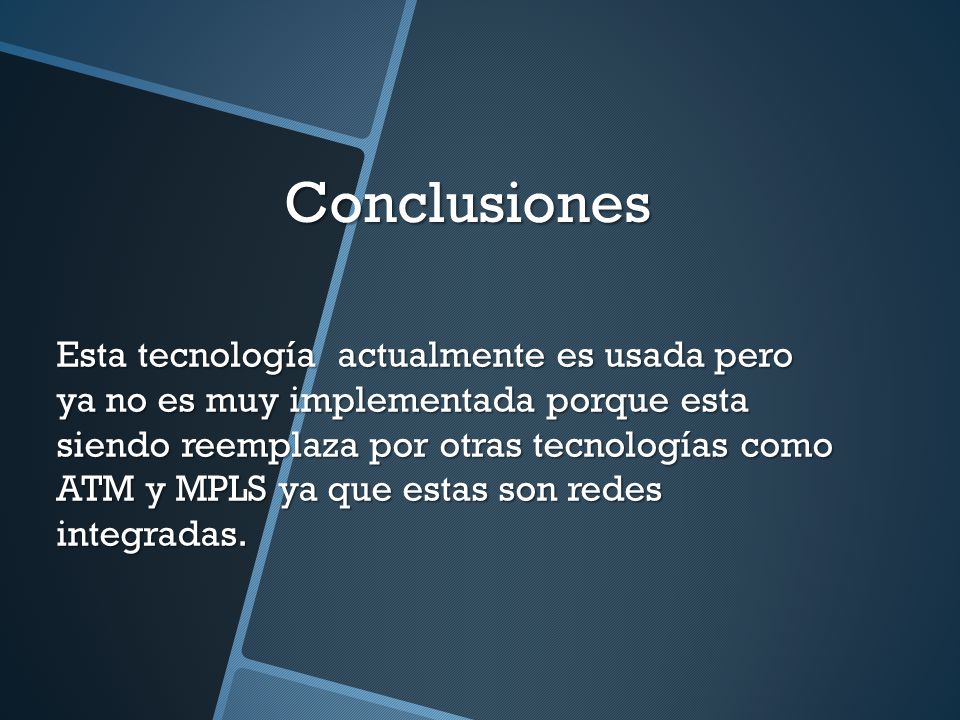

30 Conclusiones Esta tecnología actualmente es usada pero ya no es muy implementada porque esta siendo reemplaza por otras tecnologías como ATM y MPLS ya que estas son redes integradas.

31

32 GRACIAS POR SU ATENCION
