1 Seminario vía Internet
                                                                                                                                              Seminario vía Internet Conectando una Cámara IP por PoE

2 ¿Quién es VIVOTEK? Compañía establecida en el año 2000 que ha llegado rápidamente a ser uno de los principales fabricantes de la industria de Vigilancia IP. Actualmente vende, provee asistencia y otros servicios en más de 30 países mediante una amplia red de distribuidores e integradores de sistemas.

3 Outline Línea de productos de VIVOTEK Cámaras de red
Servidores de Video Receptores de Video Grabadores de Video en Red Software de Administración Central Accesorios (ejemplo inyectores PoE) Overview VIVOTEK 產品線 演進

4 Línea de productos VIVOTEK
Cámara IP Servidor de Video Receptor de Video Grabador de video en red Software Central de Monitoreo y Grabación

5 PoE Las cámaras de red convencionales requieren de un cable de corriente eléctrica y un cable Ethernet para la transmisión de información. PoE (Energía sobre Ethernet) es la norma 802.3af desarrollado por la IEEE, que permite que la corriente eléctrica sea proporcionada por el cable Ethernet, de tal manera que elimina el uso de cables de corriente adicionales. Conectando una cámara IP que soporta PoE a un switch Ethernet PoE, ya no se necesita poner cable de corriente adicionales. Un switch Ethernet PoE puede proporcionar 48 VCD sobre dos de los cuatro pares del cable Ethernet de datos con un máximo de 400 miliAmpers y potencia de salida máxima de 15.4 Watts. La IEEE ha desarrollado un nuevo estándar: 802.3at, también conocido como PoE Plus, para proveer 48 VCD y 625 miliAmpers, es decir 30 Watts.

6 Conectando una cámara IP por PoE
Switch PoE y cámara PoE

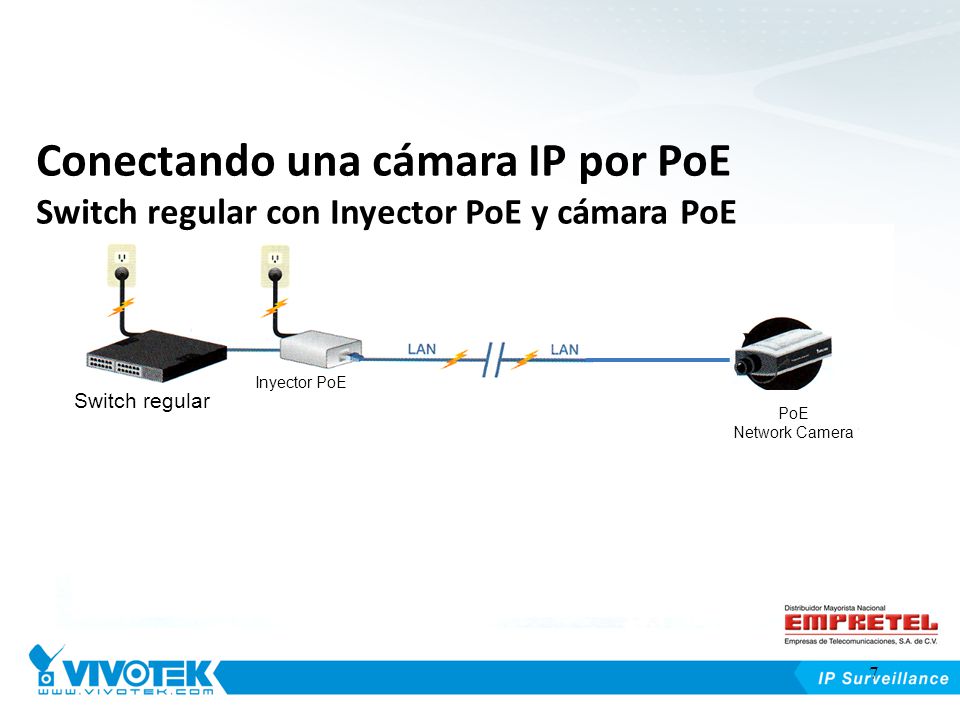

7 Conectando una cámara IP por PoE
Switch regular con Inyector PoE y cámara PoE Inyector PoE Switch regular PoE Network Camera

8 Conectando una cámara IP por PoE
Switch regular, Inyector PoE con divisor y cámara convencional Inyector PoE Switch regular Divisor Network Camera

9 ¿Las cámaras VIVOTEK soportan PoE?
FD8134/ FD8134V/ FD8161/ FD8162/ FD8361/ FD8361L/ FD8362/ FD8362E/ FE8171V/ IP7130 / IP7131 / IP7138 / FD7141 / FD7132 / FD7130 / FD7160 / FD7131 / IP7151 / IP7251 / IP7153 / IP7142 / IP7160 / IP7161 / IP7330 / IP8151/ IP8151P / IP8161 / IP8162 / IP8162P / IP8330/ IP8331 / IP8332 / IP8335H / IP8352/ IP8362 / PZ7151 / PZ7111 / PZ7121 / PZ7131. Y muchos otros modelos VIVOTEK también soportan PoE, ver especificación técnica de cada cámara.

10 Algunos modelos no soportan PoE
IP7137 / IP7135 / PT7137 / PT7135 / IP7132 / IP7139 / IP7133 / IP7134 y series de cámaras 2000, 3000, 6000 NO soportan PoE. Para estos casos se tiene que usar un inyector PoE y un divisor para hacer las conexiones con estas cámaras.

11 Algunos modelos no soportan PoE
Ejemplo para mostrar como usar el inyector PoE y divisor con una cámara PZ61x4.

12 Accesorios Inyector PoE Inyector PoE con divisor
Mounting Kit: 將camera架設有很多方法，可以放在牆邊，角落或是柱子，此時就必需選擇適合的Mounting Kit PoE: 在一些不方便架設電源的地方，就可以利用PoE，只需cable線就可同時供電和網路

13 Gracias por su atención Fin
