Potenciostato (pH-metro)

Presentación del tema: "Potenciostato (pH-metro)"— Transcripción de la presentación:

1 Potenciostato (pH-metro)
Luis David Jiménez Enríquez Hikary Ivonne Sissy Aceves López Armando Jaaziel Rubio Casillas Héctor Martín Flores Gutiérrez 8C2 T/M 25/11/2014

2 Introducción En la siguiente presentación se hablará acerca de lo qué son los potenciostatos, cómo funcionan y qué aplicaciones se les da. Se concluirá respecto al tema de la presentación y finalmente se realizará una serie de preguntas acerca de lo visto durante la exposición .

3 Antecedentes En 1934, el químico Glen Joseph, pidió a su amigo Arnold Beckman, ayuda para encontrar una mejor manera de medir la acidez del jugo de limón. El equipo que Beckman construyó funcionó tan bien que Joseph le pidió otro. Beckman subsecuentemente fundó un negocio de fabricación y venta de pH-metros para laboratorios en el mundo.

4 Desarrollo del tema Un potenciostato es un instrumento muy usado en diversos experimentos electroquímicos, tales como potenciometrías y columbimetrías. En este tipo de experimentos, muchas veces es necesaria una fuente que brinde una diferencia de potencial constante.

5 Desarrollo del tema pH-metro:
Es un sensor utilizado en el método electroquímico para medir el pH de una disolución. Un pH-metro es un voltímetro que junto con los electrodos, al ser sumergidos en una sustancia, generan una corriente eléctrica. Esta corriente eléctrica dependerá de la concentración de iones de hidrógeno que presente la solución.

6 Desarrollo del tema Una celda para la medida de pH consiste en un par de electrodos, uno de calomel ( mercurio, cloruro de mercurio) y otro de vidrio, sumergidos en la disolución en la que queremos encontrar el pH. El bulbo sensible, que es el extremo sensible del electrodo, esta formado por un vidrio polarizable (vidrio sensible de pH).

7 Desarrollo del tema Los electrodos tienen una punta en forma de bola que tiene pequeños poros  por los cuales son sensibles los átomos de hidrogeno  que se encuentran disueltos en la sustancia que queremos analizar.

8 Desarrollo del tema Calibración:
Como los electrodos de vidrio de pH mesuran la concentración de H+ relativa a sus referencias, tienen que ser calibrados periódicamente para asegurar la precisión. Por eso se utilizan buffers (disoluciones reguladoras de pH conocido).

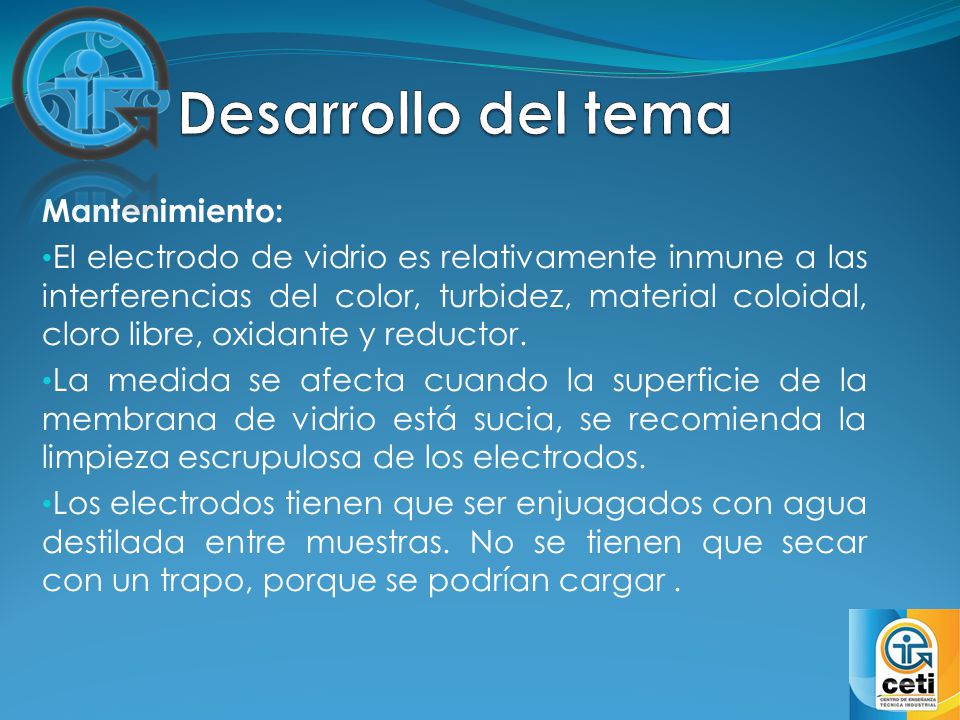

9 Desarrollo del tema Mantenimiento:
El electrodo de vidrio es relativamente inmune a las interferencias del color, turbidez, material coloidal, cloro libre, oxidante y reductor. La medida se afecta cuando la superficie de la membrana de vidrio está sucia, se recomienda la limpieza escrupulosa de los electrodos. Los electrodos tienen que ser enjuagados con agua destilada entre muestras. No se tienen que secar con un trapo, porque se podrían cargar .

10 Desarrollo del tema Precauciones:
El electrodo debe mantenerse humedecido siempre. Se recomienda que se guarde en una solución de 4M KCl; o en un buffer de solución de pH 4 ó 7 No se debe guardar el electrodo en agua destilada, porque eso causaría que los iones resbalaran por el bulbo de vidrio y el electrodo se volvería inútil. Se calibra mediante soluciones estandarizadas.

11 Aplicaciones Se utiliza en áreas como la agricultura, el tratamiento y purificación de agua, en procesos industriales como los petroquímicos, fabricación de papel, alimentos, farmacia e investigación y desarrollo, entre otras. Las aplicaciones del instrumento están relacionadas con el control de medios de cultivo, controlar y/o medir la alcalinidad o acidez de caldos y buffer.

12 Conclusiones El potenciostato es un instrumento de gran importancia en los experimentos electroquímicos para estudiar reacciones redox y otros fenómenos químicos, cabe mencionar que los cuidados que se les debe de dar son sumamente importantes para que el equipo no se dañe y funcione correctamente.

13 Referencias Brennan, J. (s.f.). Howenespañol. Recuperado el 22 de 11 de 2014, de González, M. (19 de 11 de 2010). Química. Recuperado el 22 de 11 de 2014, de Sánchez, T. D. (s.f.). badoo. Recuperado el 22 de 11 de 2014, de

14 Preguntas de repaso 1.- ¿En qué Año se inventó el pH-metro? 1934
2.- ¿Qué es un potenciostato? Un instrumento muy usado en diversos experimentos electroquímicos. 3.- ¿Qué es un pH-metro? Es un sensor utilizado en el método electroquímico para medir el pH de una disolución. 4.- ¿De qué depende la corriente eléctrica generada por el pH-metro? De la concentración de iones de hidrógeno que presente la solución.

15 Preguntas de repaso 5.- ¿Qué sustancias se usan para calibrar el pH-metro? Buffers (disoluciones reguladoras de pH conocido). 6.- Menciona por lo menos 2 precauciones que se debe de tener en los pH-metros. El electrodo debe mantenerse humedecido siempre. Se recomienda que se guarde en una solución de 4M KCl; o en un buffer. No se debe guardar el electrodo en agua destilada, Se calibra mediante soluciones estandarizadas.
