1 LIDES PATRICIA VERGARA LILIBETH FABIOLA VERGARA
TARJETA MADRE EXPOSITORES MARCELA INÉS DÍAZ LIDES PATRICIA VERGARA MIGUEL ÁNGEL ACOSTA OSCAR IVÁN DÍAZ LILIBETH FABIOLA VERGARA

2 TARJETA MADRE Es la plataforma sobre la que se construye la computadora, sirve como medio de conexión entre el microprocesador y los circuitos electrónicos de soporte de un sistema de cómputo

3 Principales Componentes
Microprocesador o Procesador: el cerebro del computador Memoria principal temporal: (RAM – Memoria de acceso aleatorio) Las ranuras de expansión: o slots donde se conectan las demás tarjetas Chips: BIOS, Chipset o controladores.

4 Ayuda al microprocesador de diversas maneras:
Controla el flujo de información. Administra las comunicaciones. Sirve como “estación de tránsito” para los datos.

5 Las tareas dentro de la tarjeta se distribuyen de la siguiente manera:
La conexión física Los conectores y pistas del circuito impreso. La conexión eléctrica Buses del sistema. La regulación, adaptación y mediación Microprocesador.

6 FUNCIONES DE UNA TARJETA MADRE
Conexión física. Administración, control y distribución de energía eléctrica. Comunicación de datos. Temporización. Sincronismo. Control y monitoreo.

7 ELEMENTOS QUE CONFORMAN UNA TARJETA MADRE
Uno o varios conectores de alimentación Zócalo de CPU Ranuras de memoria RAM El chipset Reloj CMOS Pila de la CMOS Conectores IDE o Serial ATA BIOS Conectores de entrada/salida

8

9 Conectores Entrada/Salida
Puertos PS2 Puertos serie Puertos paralelos Puertos USB (Universal Serial Bus) Conectores RJ45. Conectores VGA, DVI, HDMI o Displayport Conectores de audio

10 Conectores Entrada/Salida

11 Ranuras de Expansión Ranuras ISA Ranuras VLB Ranuras PCI Ranura AGP
Ranuras PCI Express Ranura AMR

12

13 TIPOS DE TARJETAS XT AT ó Baby-AT ATX (Advanced Technology Extended)
ITX BTX DTX microATX Mini-ITX  Nano-ITX  Pico-ITX Placa multi-procesador Diseños Propietarios

14 FORMATOS

15 Fabricantes Abit, Albatron, Aopen, ASUS, AS Rock, Biostar , Chaintech,Dell, DFI, Elite, Epox, Foxconn, Gigabyte Technology, Intel, MSI, QDI, Sapphire Technology, Soltek, Super Micro, Tyan, Via , XFX, Pc Chips

16 CONSIDERACIONES PARA COMPRAR UNA TARJETA MADRE
Chipset a usar Asegurarse que la marca de la tarjeta figure en Internet Socket de conexión para el CPU Que se pueda instalar en el gabinete (tamaño)

17 GRACIAS

18 XT

19 AT o Baby-AT

20 ATX

21 ITX

22 BTX

23 DTX

24 Micro-ATX

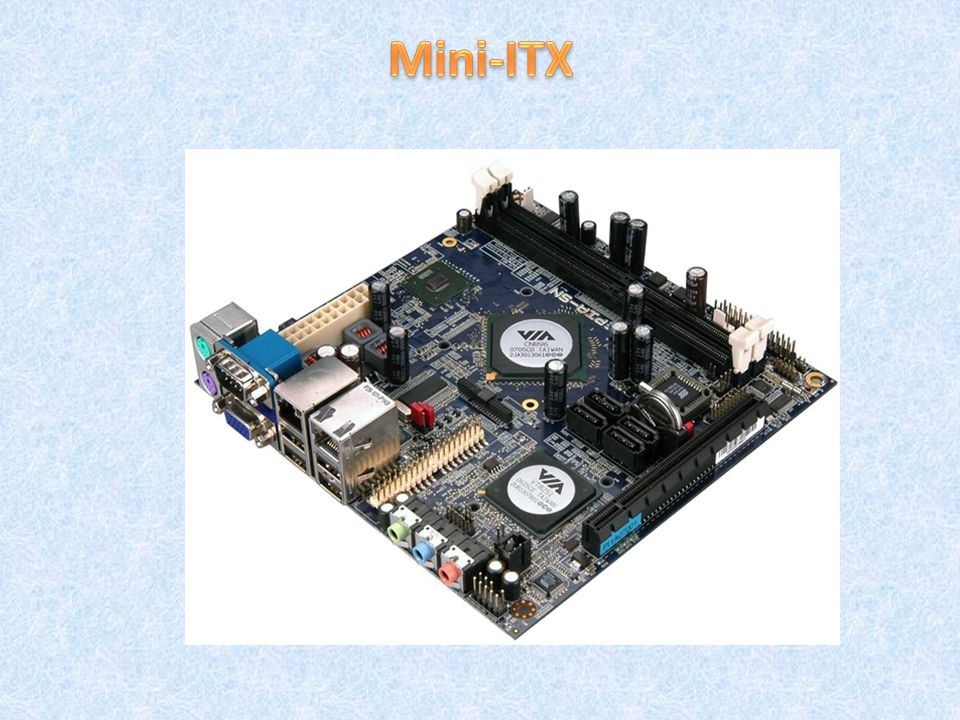

25 Mini-ITX

26 Nano-ITX

27 Pico-ITX

28 Placa multiprocesador
