1 Equipos empleados en la emisión acústica (AE).
Álvarez Coss y León Francisco Javier Guzmán Boiso Eduardo Munguía García Hugo Eduardo Velasco Berrelleza Carlos 10° B T/V 15 de Octubre de 2014.

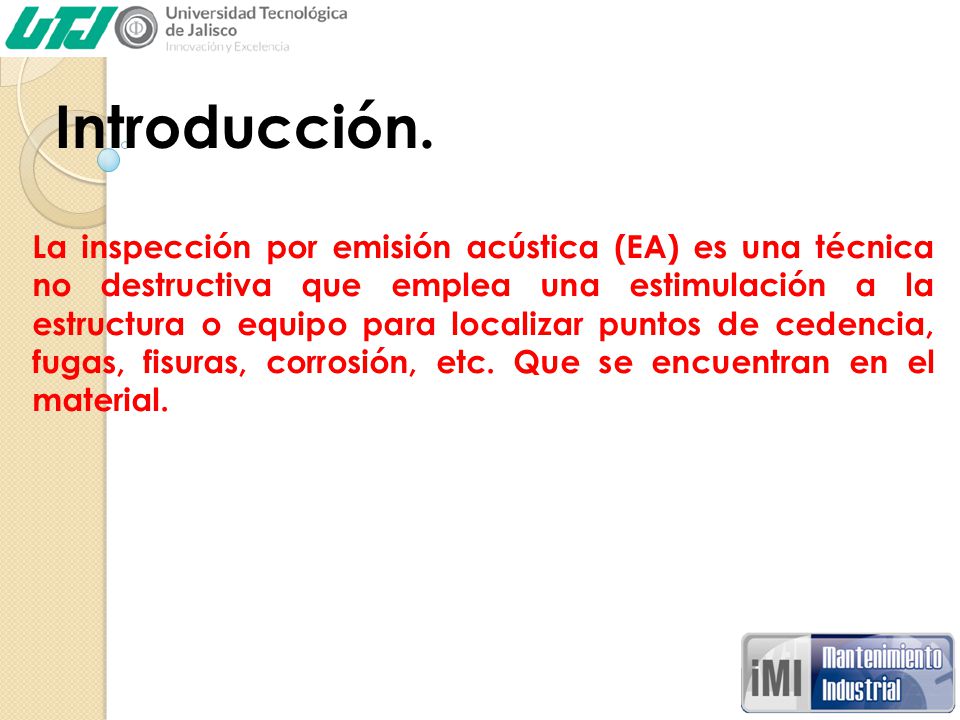

2 Introducción. La inspección por emisión acústica (EA) es una técnica no destructiva que emplea una estimulación a la estructura o equipo para localizar puntos de cedencia, fugas, fisuras, corrosión, etc. Que se encuentran en el material.

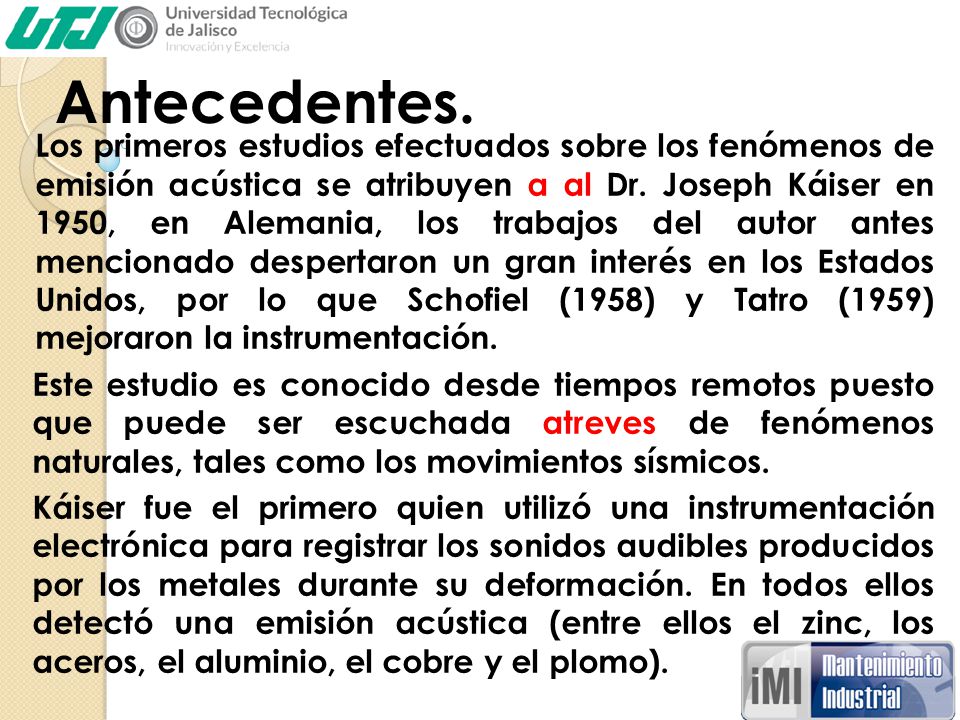

3 Antecedentes. Los primeros estudios efectuados sobre los fenómenos de emisión acústica se atribuyen a al Dr. Joseph Káiser en 1950, en Alemania, los trabajos del autor antes mencionado despertaron un gran interés en los Estados Unidos, por lo que Schofiel (1958) y Tatro (1959) mejoraron la instrumentación. Este estudio es conocido desde tiempos remotos puesto que puede ser escuchada atreves de fenómenos naturales, tales como los movimientos sísmicos. Káiser fue el primero quien utilizó una instrumentación electrónica para registrar los sonidos audibles producidos por los metales durante su deformación. En todos ellos detectó una emisión acústica (entre ellos el zinc, los aceros, el aluminio, el cobre y el plomo).

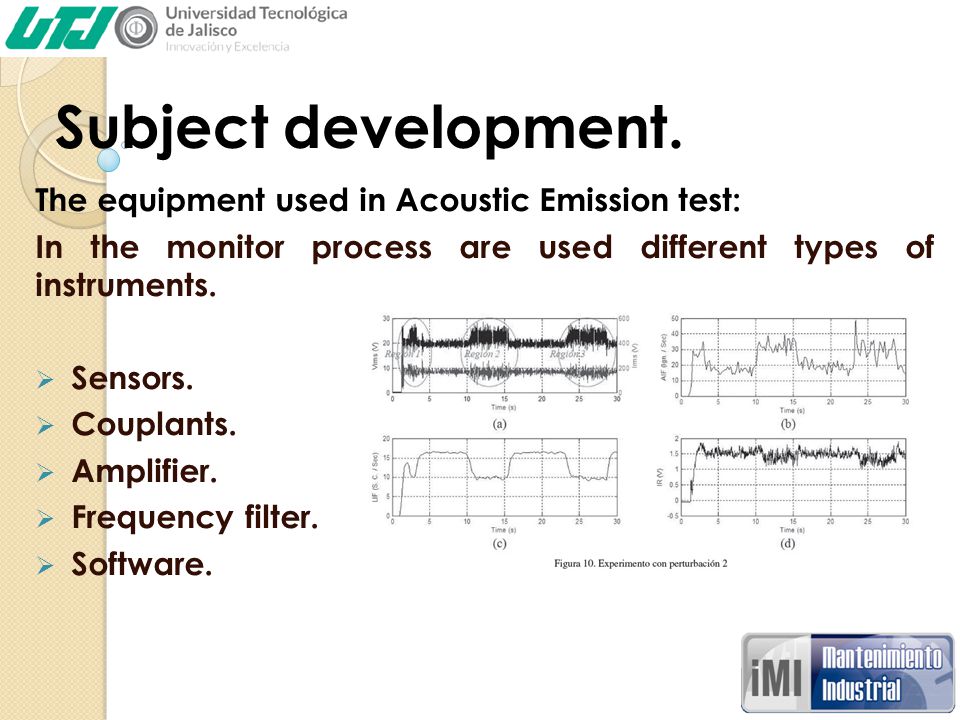

4 Subject development. The equipment used in Acoustic Emission test:
In the monitor process are used different types of instruments. Sensors. Couplants. Amplifier. Frequency filter. Software.

5 Subject development. Couplant.
The ultrasonic couplants are used in all virtual contact testing applications to facilitate the transmission of sound energy between the transducer and the test piece.

6 Desarrollo del tema. Sensores.
Se utilizan para detectar las ondas mecánicas, que se generan en la estructura y las convierte en señales eléctricas. Normalmente son sensibles a frecuencias por encima de 100 kHz.

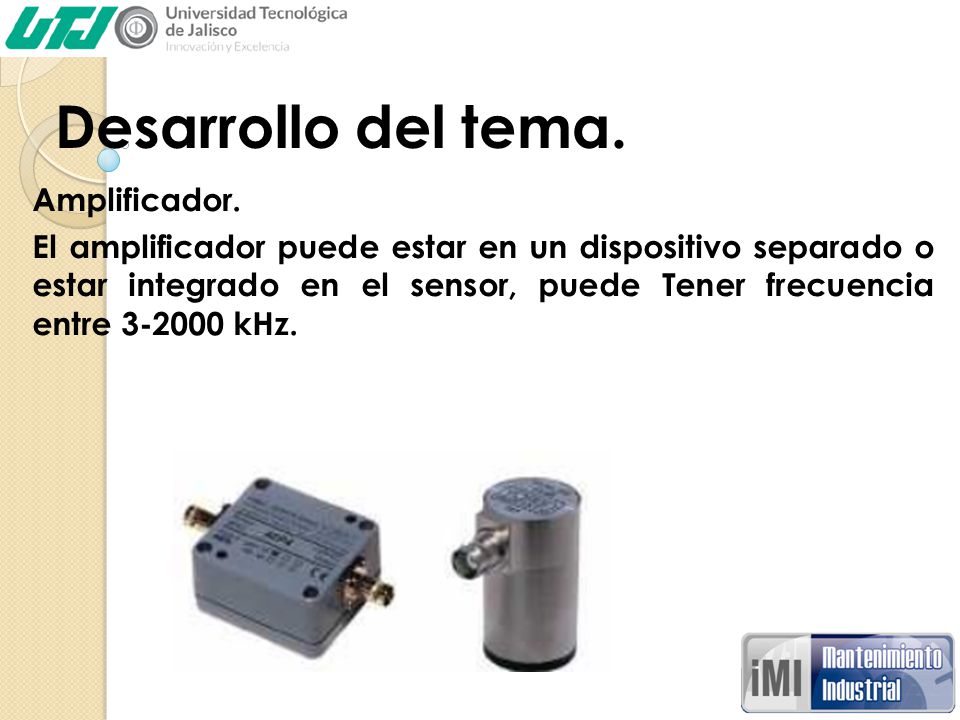

7 Desarrollo del tema. Amplificador.
El amplificador puede estar en un dispositivo separado o estar integrado en el sensor, puede Tener frecuencia entre kHz.

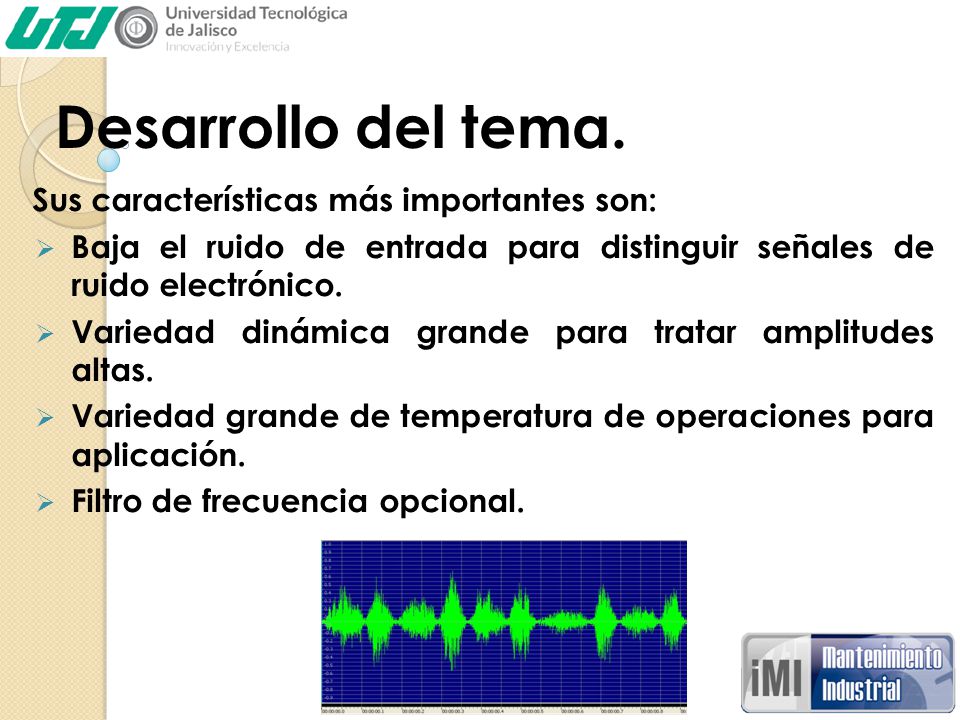

8 Desarrollo del tema. Sus características más importantes son:
Baja el ruido de entrada para distinguir señales de ruido electrónico. Variedad dinámica grande para tratar amplitudes altas. Variedad grande de temperatura de operaciones para aplicación. Filtro de frecuencia opcional.

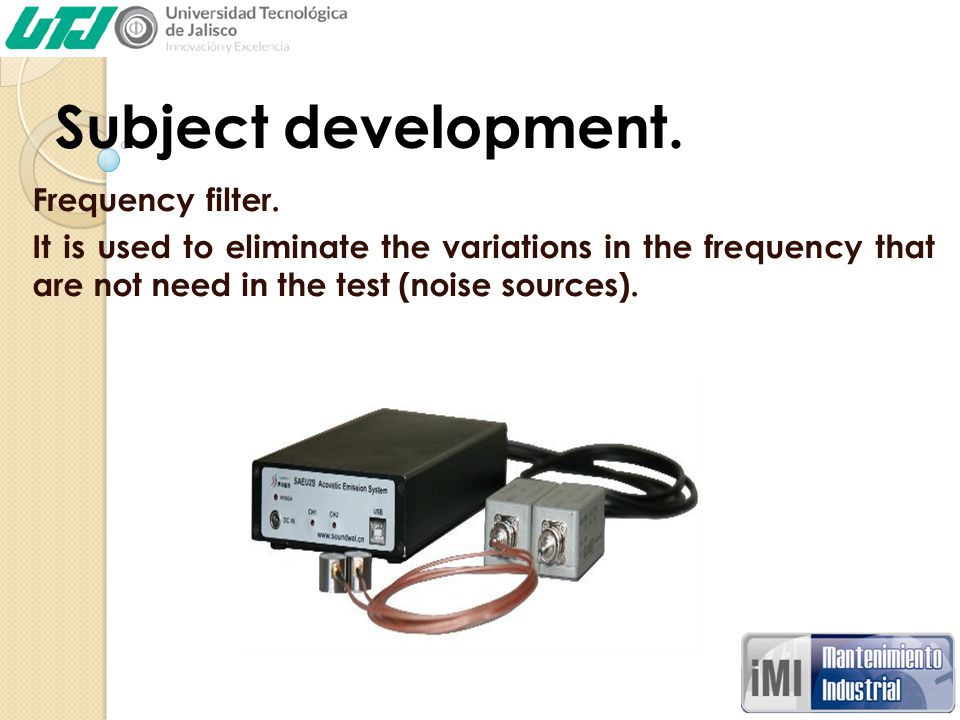

9 Subject development. Frequency filter.
It is used to eliminate the variations in the frequency that are not need in the test (noise sources).

10 Desarrollo del tema. Marca: Physical Acoustics Corporation.
Modelo: AE2A/ AE5A. Características: Amplifica y filtra una señal. Comúnmente la salida está conectada a un osciloscopio análogo o digital para ver una relación de la causa y de respuesta.

11 Desarrollo del tema. Marca: HGL Dynamics. Modelo: Firefly.
Características: medidas de 27cm x 23cm x 3.8cm,peso de 2.5kg. Sistema de adquisición y supervisión de datos de vibración / acústico.

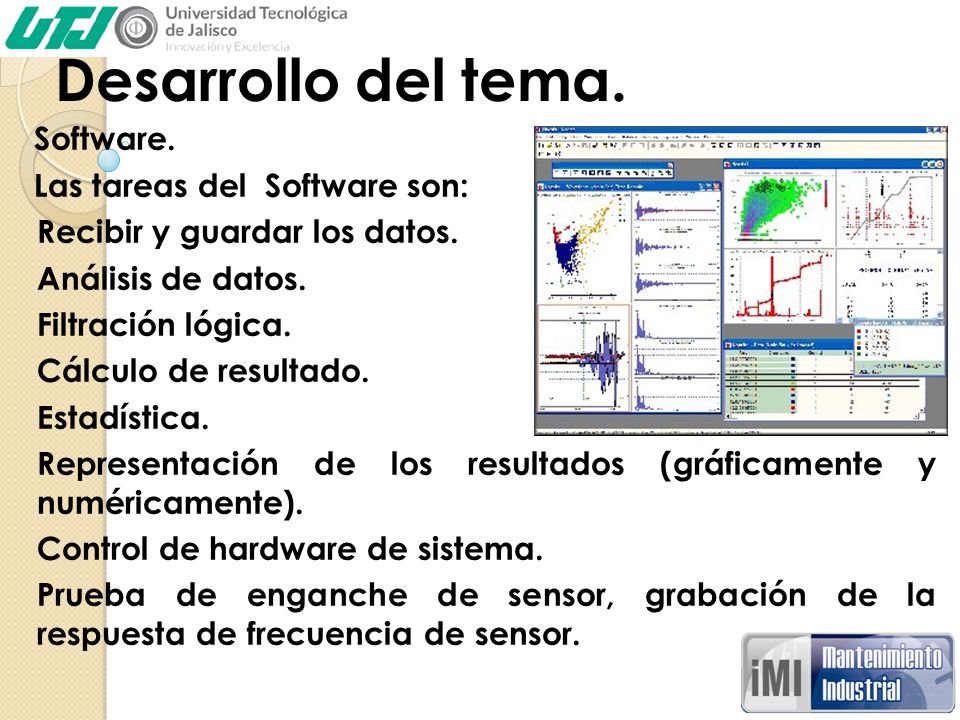

12 Desarrollo del tema. Software. Las tareas del Software son:
Recibir y guardar los datos. Análisis de datos. Filtración lógica. Cálculo de resultado. Estadística. Representación de los resultados (gráficamente y numéricamente). Control de hardware de sistema. Prueba de enganche de sensor, grabación de la respuesta de frecuencia de sensor.

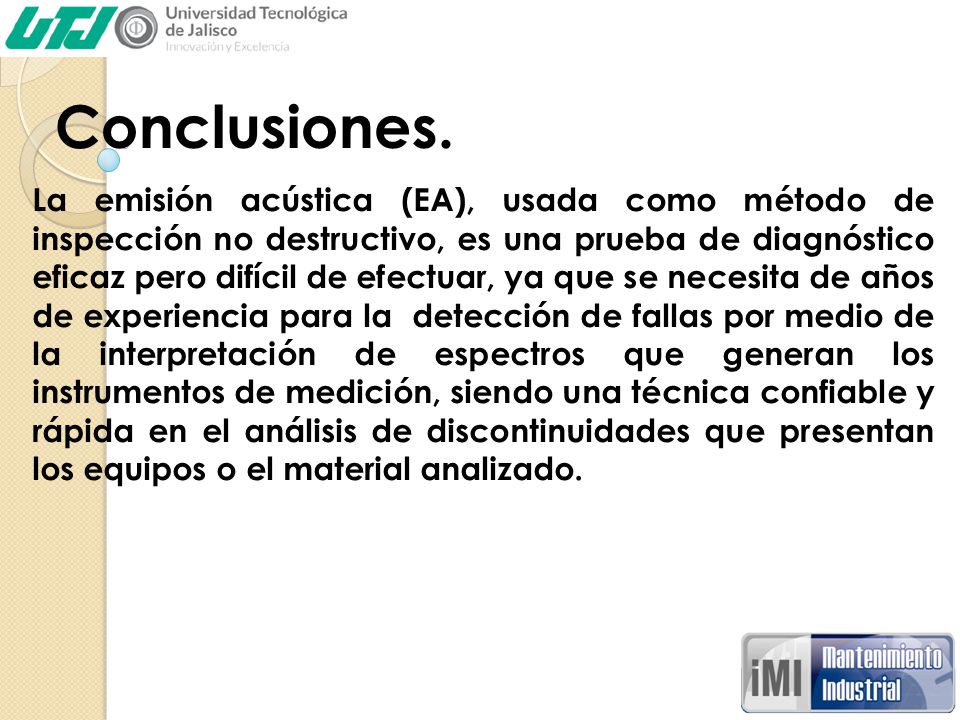

13 Conclusiones. La emisión acústica (EA), usada como método de inspección no destructivo, es una prueba de diagnóstico eficaz pero difícil de efectuar, ya que se necesita de años de experiencia para la detección de fallas por medio de la interpretación de espectros que generan los instrumentos de medición, siendo una técnica confiable y rápida en el análisis de discontinuidades que presentan los equipos o el material analizado.

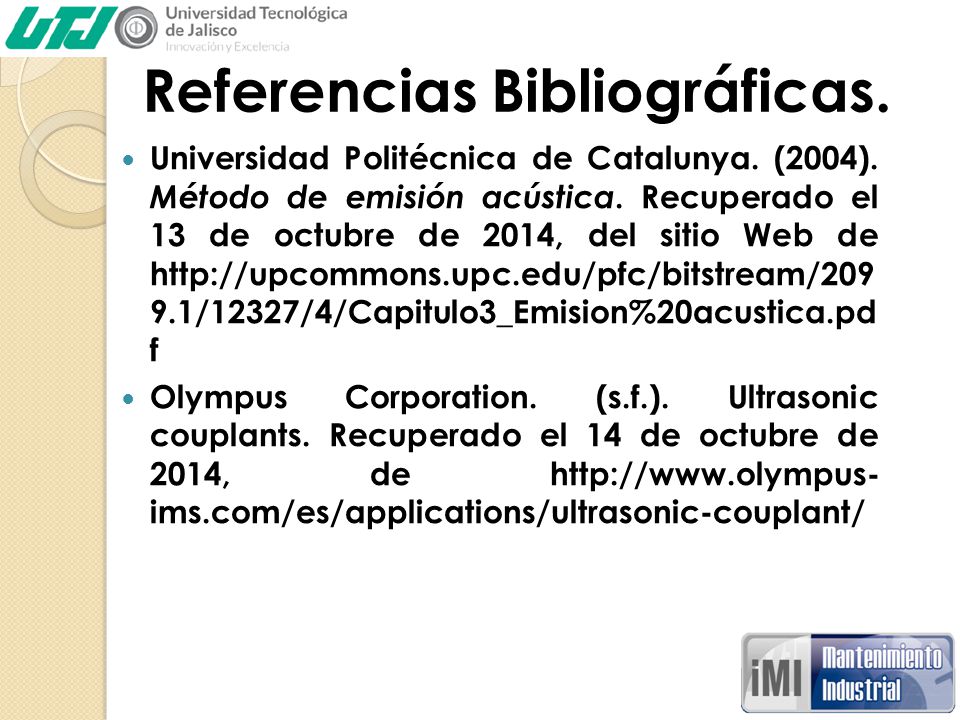

14 Referencias Bibliográficas.
Universidad Politécnica de Catalunya. (2004). Método de emisión acústica. Recuperado el 13 de octubre de 2014, del sitio Web de 9.1/12327/4/Capitulo3_Emision%20acustica.pd f Olympus Corporation. (s.f.). Ultrasonic couplants. Recuperado el 14 de octubre de 2014, de ims.com/es/applications/ultrasonic-couplant/

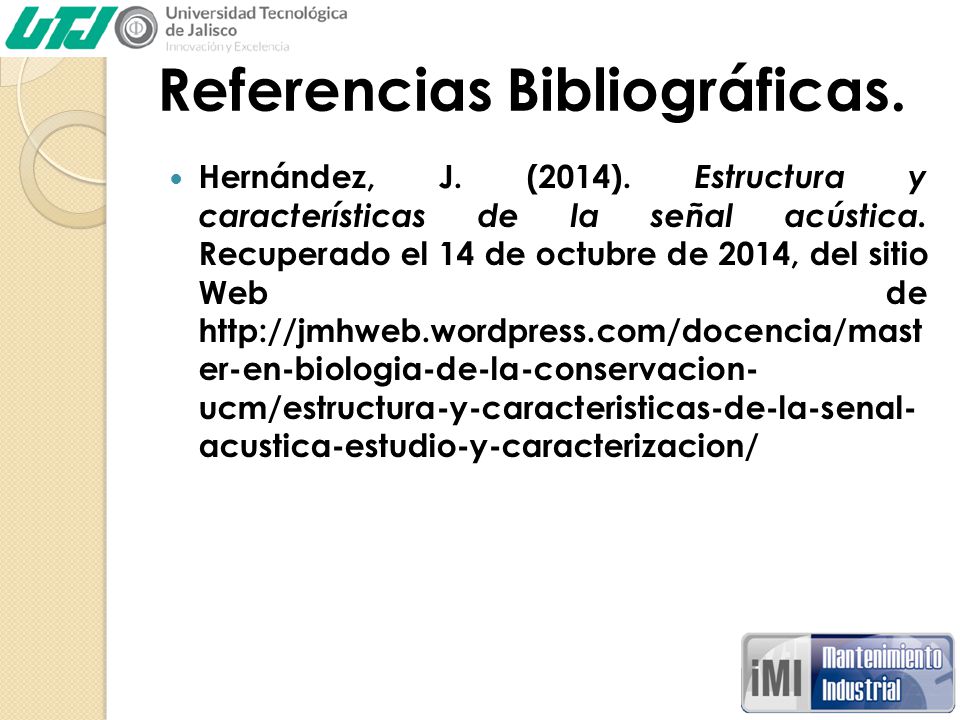

15 Referencias Bibliográficas.
Hernández, J. (2014). Estructura y características de la señal acústica. Recuperado el 14 de octubre de 2014, del sitio Web de er-en-biologia-de-la-conservacion- ucm/estructura-y-caracteristicas-de-la-senal- acustica-estudio-y-caracterizacion/

16 Review questions. 1. Mention 3 different types of equipment used in the Acoustic Emission test. Sensors, frequency filter, amplifier, software. 2. What is the main purpose of couplants? Facilitate the transmission of sound energy between the transducer and the test piece. 3. What is the objective of a frequency filter? Eliminate the variety of the frequencies that are not needed.

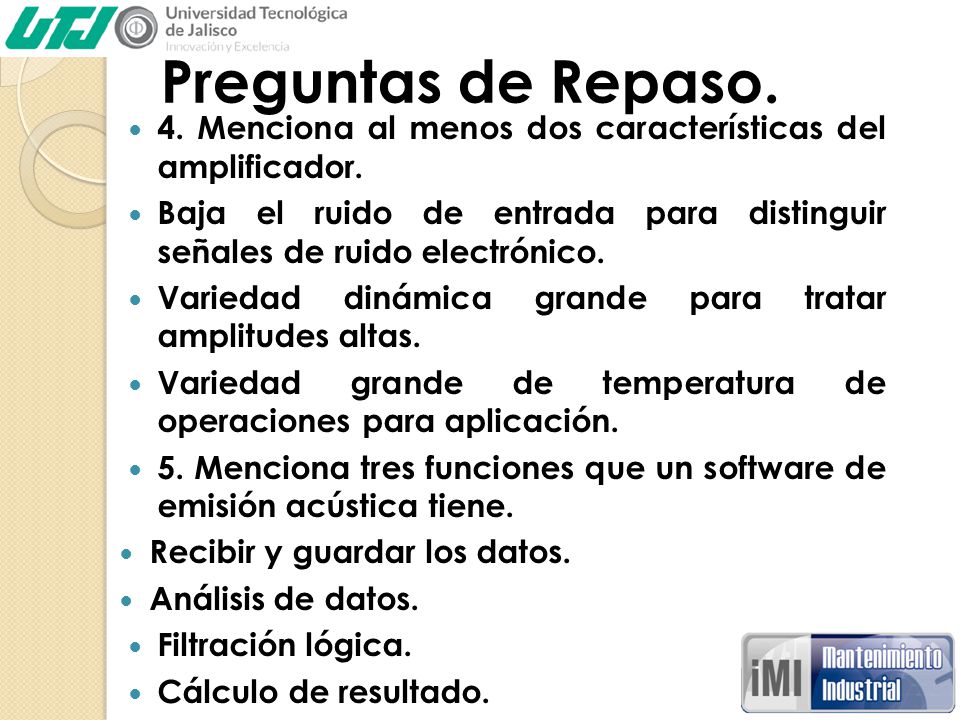

17 Preguntas de Repaso. 4. Menciona al menos dos características del amplificador. Baja el ruido de entrada para distinguir señales de ruido electrónico. Variedad dinámica grande para tratar amplitudes altas. Variedad grande de temperatura de operaciones para aplicación. 5. Menciona tres funciones que un software de emisión acústica tiene. Recibir y guardar los datos. Análisis de datos. Filtración lógica. Cálculo de resultado.

18 Por su atención, gracias.
