ING. JORGE OSPINA CUN, FEBRERO DE 2013 Programación procedimental y estructurada.

Presentación del tema: "ING. JORGE OSPINA CUN, FEBRERO DE 2013 Programación procedimental y estructurada."— Transcripción de la presentación:

1 ING. JORGE OSPINA CUN, FEBRERO DE 2013 Programación procedimental y estructurada

2 El Algoritmo y la resolución de problemas Descripción y análisis del problema Diseño del algoritmo Programa en un lenguaje de programación EntradaSalidaProceso

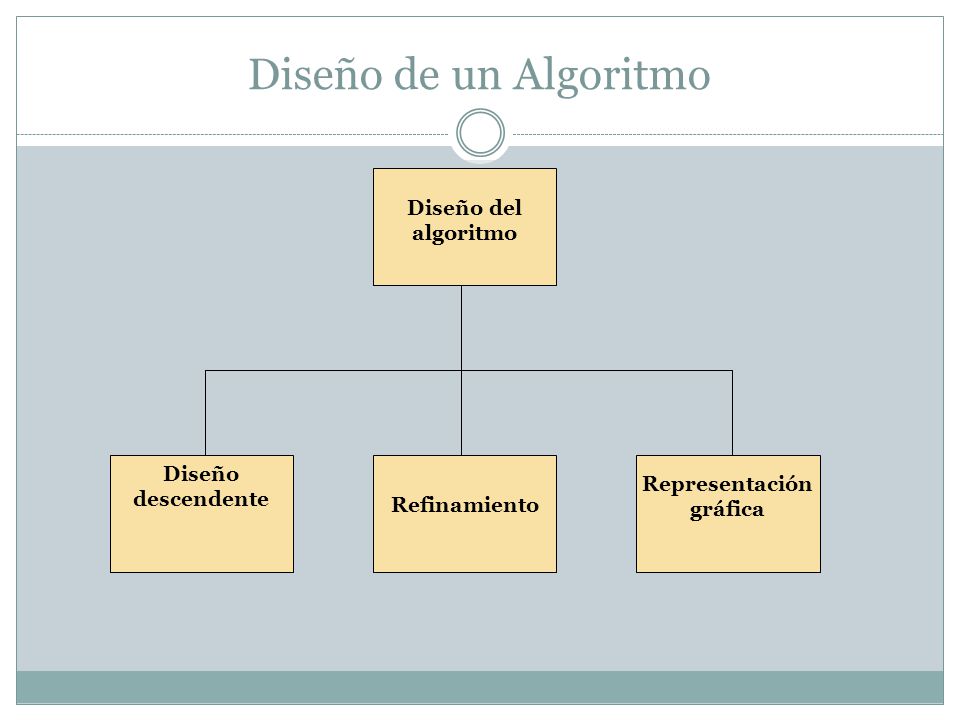

3 Diseño de un Algoritmo Diseño del algoritmo Diseño descendente Refinamiento Representación gráfica

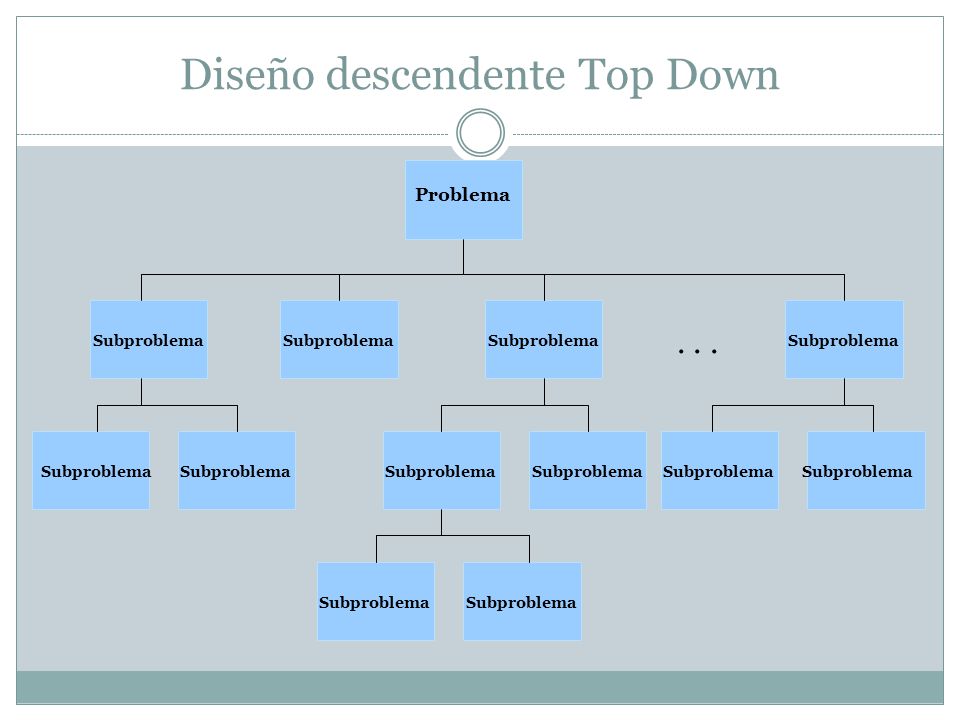

4 Diseño descendente Top Down... Problema Subproblema

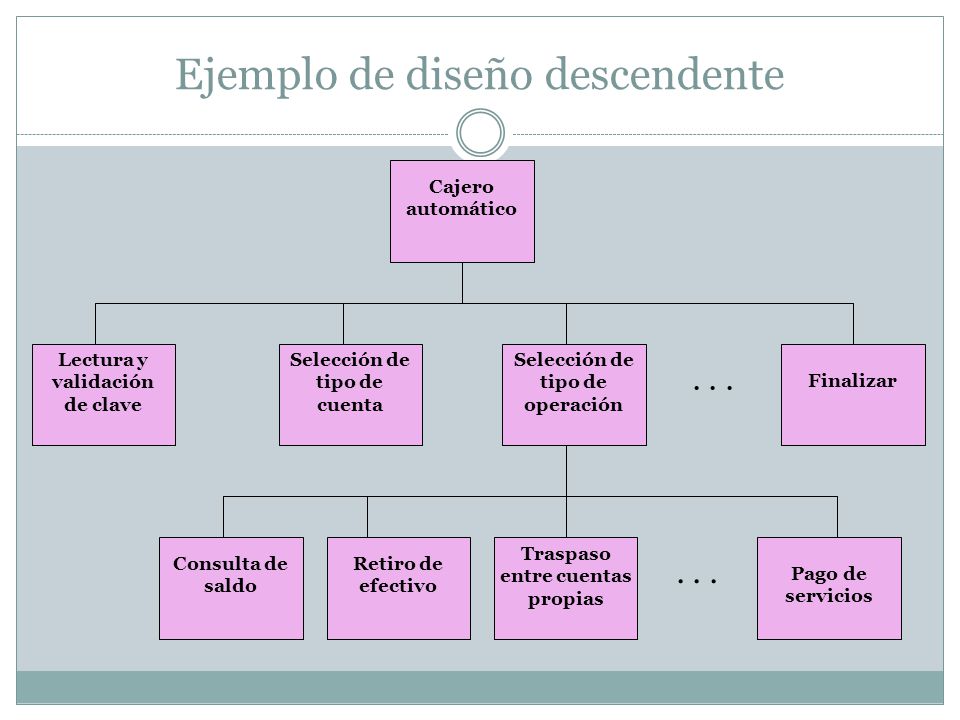

5 Ejemplo de diseño descendente Cajero automático Lectura y validación de clave Selección de tipo de cuenta Selección de tipo de operación Finalizar Consulta de saldo Traspaso entre cuentas propias Retiro de efectivo Pago de servicios...

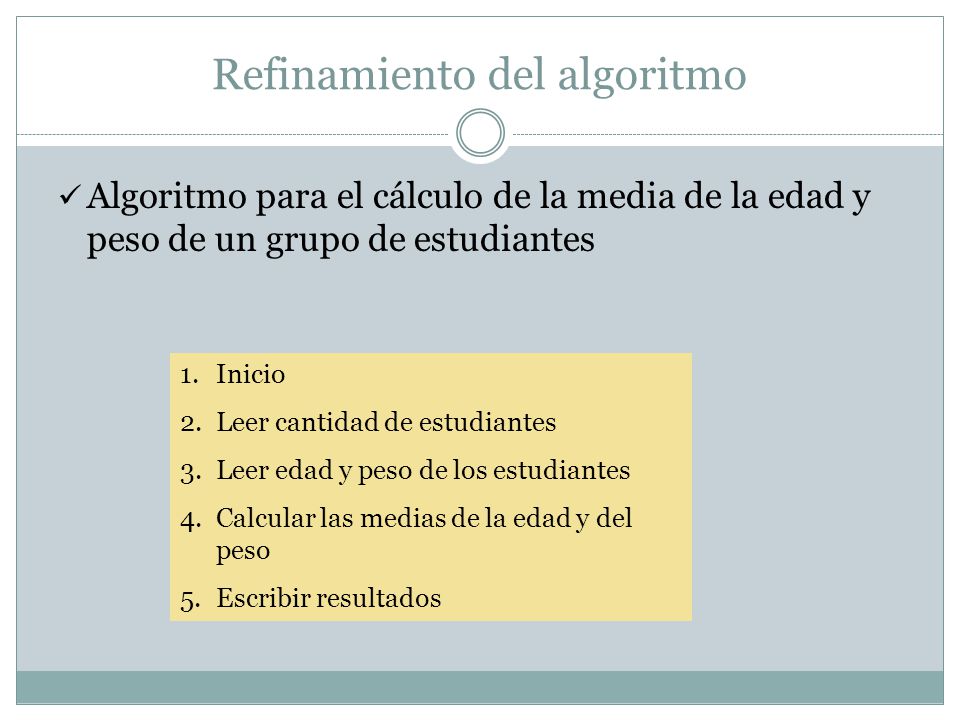

6 Refinamiento del algoritmo Algoritmo para el cálculo de la media de la edad y peso de un grupo de estudiantes 1.Inicio 2.Leer cantidad de estudiantes 3.Leer edad y peso de los estudiantes 4.Calcular las medias de la edad y del peso 5.Escribir resultados

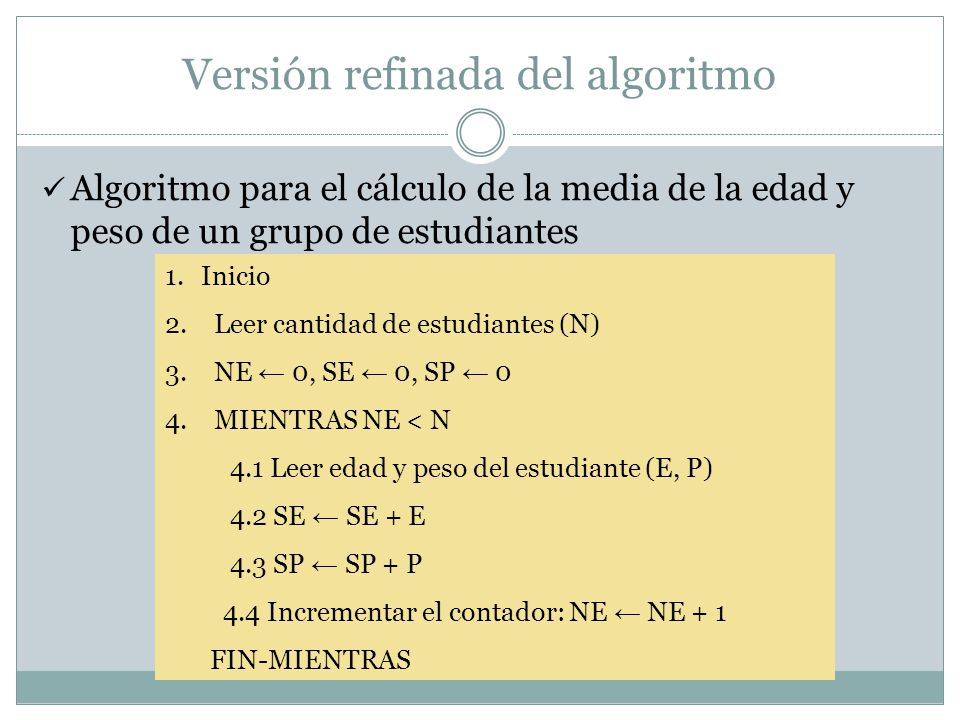

7 Versión refinada del algoritmo Algoritmo para el cálculo de la media de la edad y peso de un grupo de estudiantes 1.Inicio 2. Leer cantidad de estudiantes (N) 3. NE ← 0, SE ← 0, SP ← 0 4. MIENTRAS NE < N 4.1 Leer edad y peso del estudiante (E, P) 4.2 SE ← SE + E 4.3 SP ← SP + P 4.4 Incrementar el contador: NE ← NE + 1 FIN-MIENTRAS

8 Diseño de algoritmos Especificación y representación gráfica del algoritmo Pseudocódigo Diagramas de flujo Diagramas de Nassi-Schneiderman (N-S)

9 Estrategias de construcción de programas Descripción y análisis del problema Diseño del algoritmo Codificación del programa Ejecución del programa Validación del programa

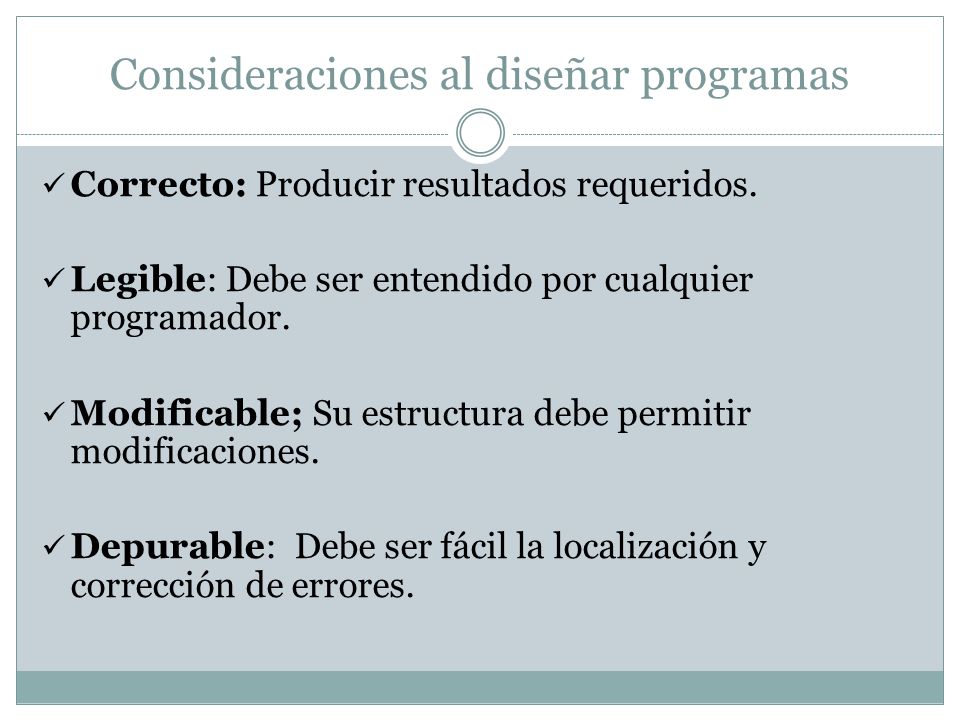

10 Consideraciones al diseñar programas Correcto: Producir resultados requeridos. Legible: Debe ser entendido por cualquier programador. Modificable; Su estructura debe permitir modificaciones. Depurable: Debe ser fácil la localización y corrección de errores.

11 Previsiones futuras en los programas. Prever el aumento de datos y estructuras. Cambios en la organización de la información. Cambios debido preferentemente a la modernización de los documentos y sus formatos. Sustitución, ampliación o reducción en el sistema de procesos de datos.

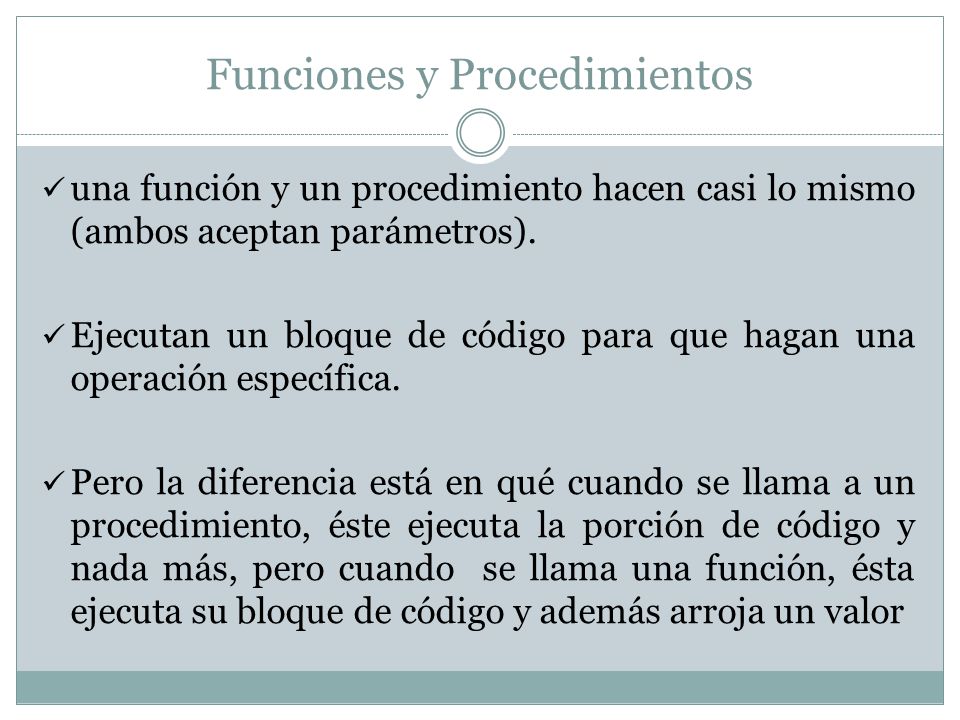

12 Funciones y Procedimientos una función y un procedimiento hacen casi lo mismo (ambos aceptan parámetros). Ejecutan un bloque de código para que hagan una operación específica. Pero la diferencia está en qué cuando se llama a un procedimiento, éste ejecuta la porción de código y nada más, pero cuando se llama una función, ésta ejecuta su bloque de código y además arroja un valor

13 Procedimientos, también conocidos como rutinas, subrutinas, métodos o funciones simplemente contienen series de pasos computacionales. Cualquier procedimiento puede ser llamado en cualquier punto durante la ejecución de un programa, incluyendo otros procedimientos o en él mismo Programación Convencional

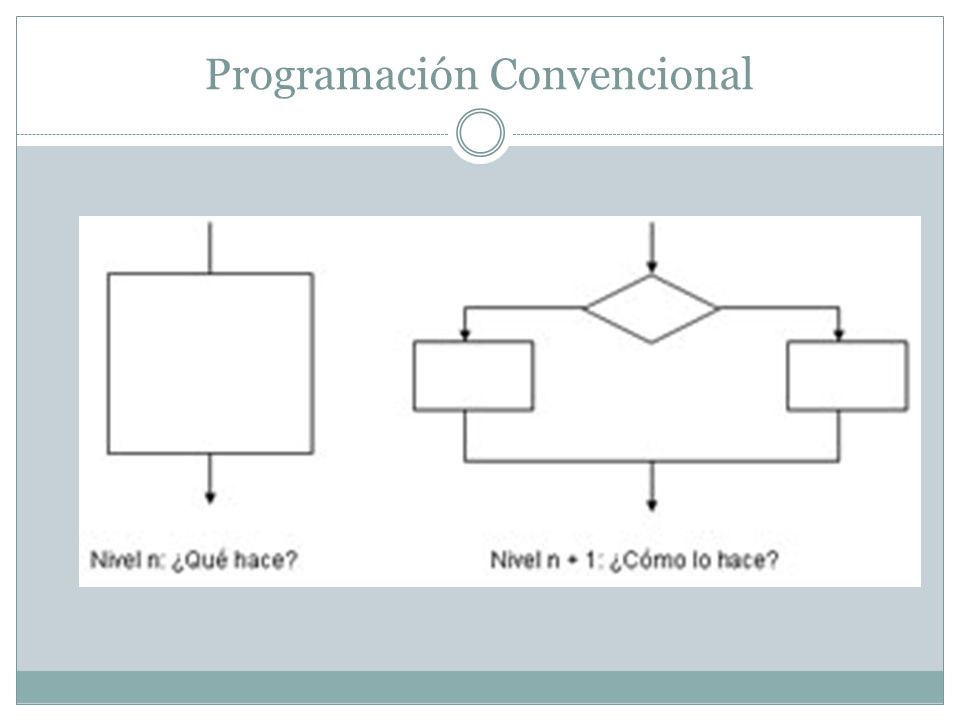

14

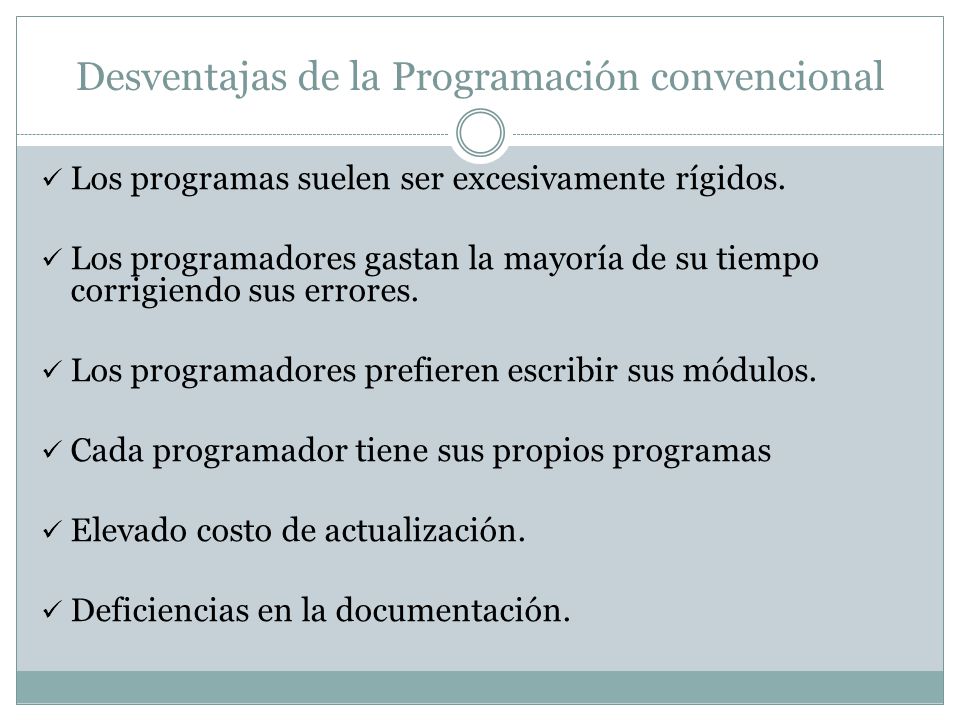

15 Desventajas de la Programación convencional Los programas suelen ser excesivamente rígidos. Los programadores gastan la mayoría de su tiempo corrigiendo sus errores. Los programadores prefieren escribir sus módulos. Cada programador tiene sus propios programas Elevado costo de actualización. Deficiencias en la documentación.

16 Programación estructurada Técnica de construcción de programas que utilizan al máximo los recursos del lenguaje, limita el conjunto de estructuras aplicables a leer y presenta una serie de reglas que coordinan adecuadamente el desarrollo de las diferentes fases de la programación. Estructuras básicas de control. Recursos abstractos Diseño descendente

17 Programación estructurada Estructuras básicas de control. Tiene exactamente una entrada y una salida para control del programa. Existen caminos seguibles desde la entrada hasta la salida que conducen por cada parte del programa, es decir, no existen lazos infinitos ni instrucciones que no se ejecutan

18 Secuenciacondiciónbucle 18

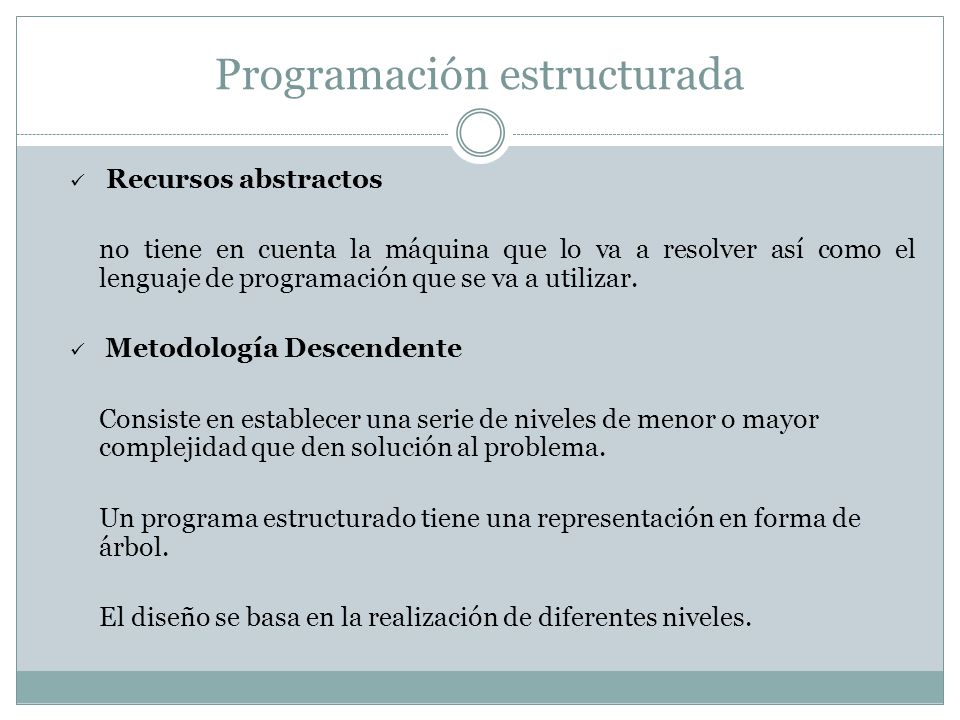

19 Programación estructurada Recursos abstractos no tiene en cuenta la máquina que lo va a resolver así como el lenguaje de programación que se va a utilizar. Metodología Descendente Consiste en establecer una serie de niveles de menor o mayor complejidad que den solución al problema. Un programa estructurado tiene una representación en forma de árbol. El diseño se basa en la realización de diferentes niveles.

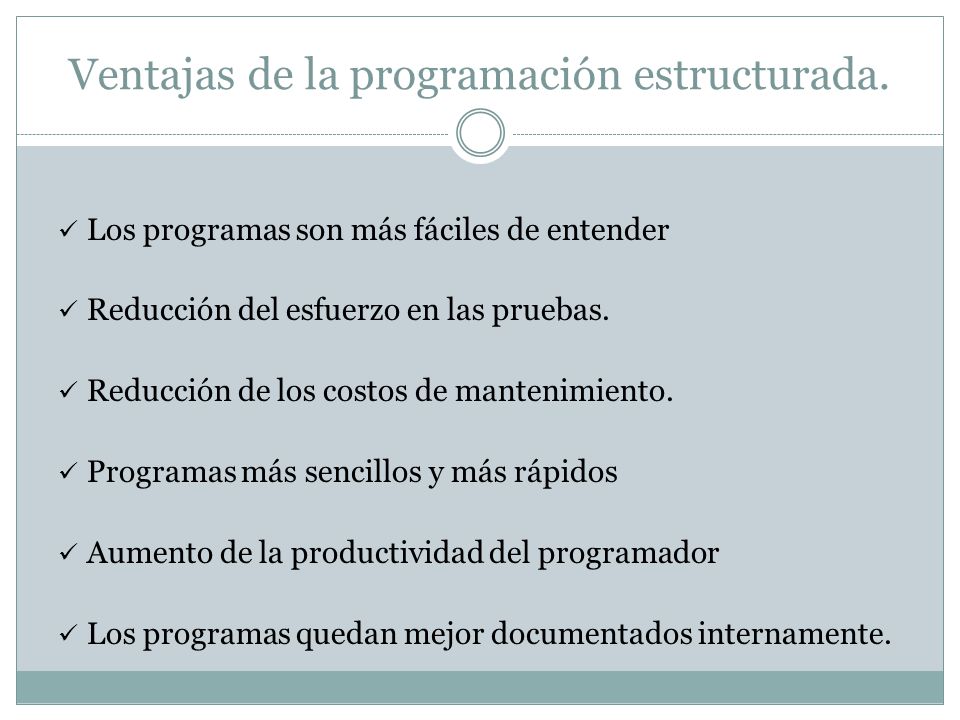

20 Ventajas de la programación estructurada. Los programas son más fáciles de entender Reducción del esfuerzo en las pruebas. Reducción de los costos de mantenimiento. Programas más sencillos y más rápidos Aumento de la productividad del programador Los programas quedan mejor documentados internamente.

21 Bibliografía y/o Cibergrafía Fundamentos de programación, Algoritmos y Estructura de datos y Objetos, Joyanes, Luis, Editorial McGraw Hill, 2003. Metodología de la programación estructurada, Joyanes, Luis, Editorial McGraw Hill, 1993. http://www.unistmo.edu.mx/~daniel.garcia/ Dr. Ana Lilia Laureano-Cruces Departamento de Sistemas UAM, Unidad Azcapotzalco
