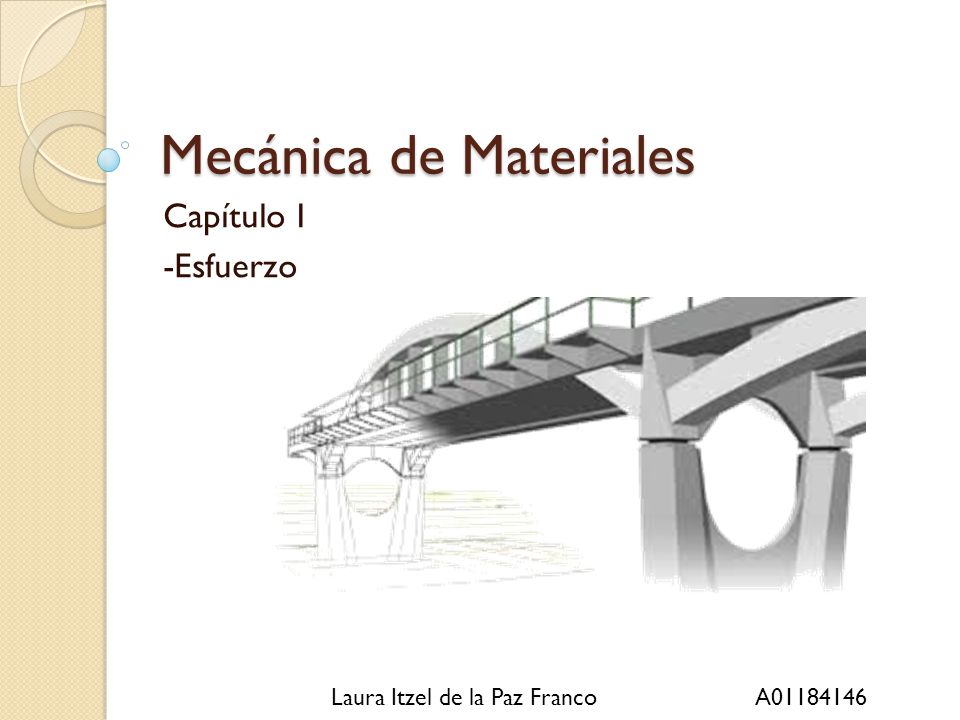

1 Mecánica de Materiales
Capítulo 1 -Esfuerzo Laura Itzel de la Paz Franco A

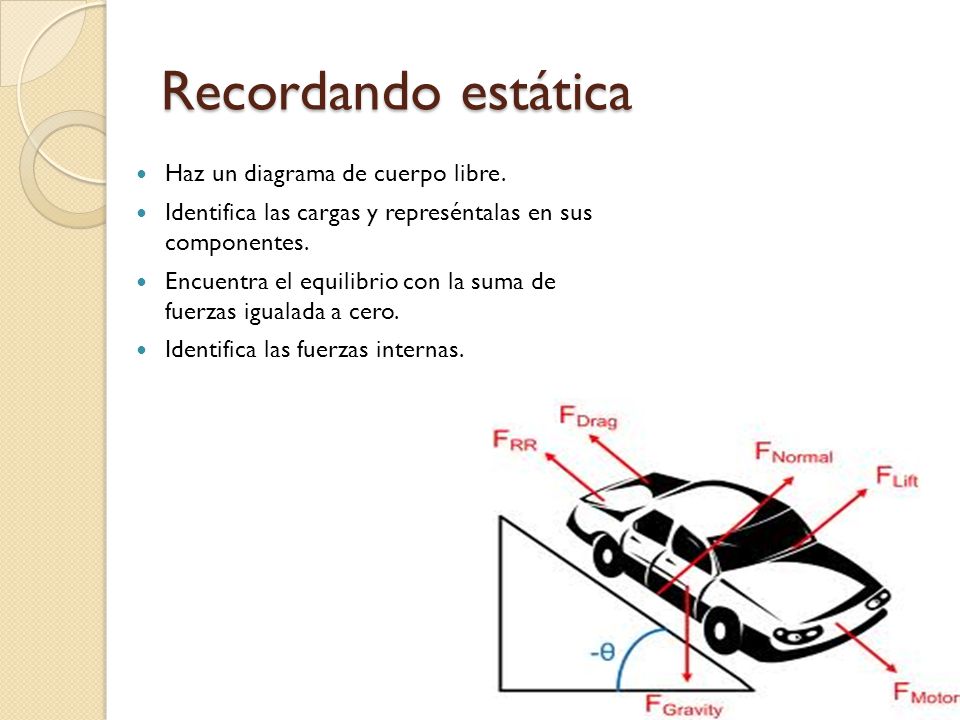

2 Recordando estática Haz un diagrama de cuerpo libre.
Identifica las cargas y represéntalas en sus componentes. Encuentra el equilibrio con la suma de fuerzas igualada a cero. Identifica las fuerzas internas.

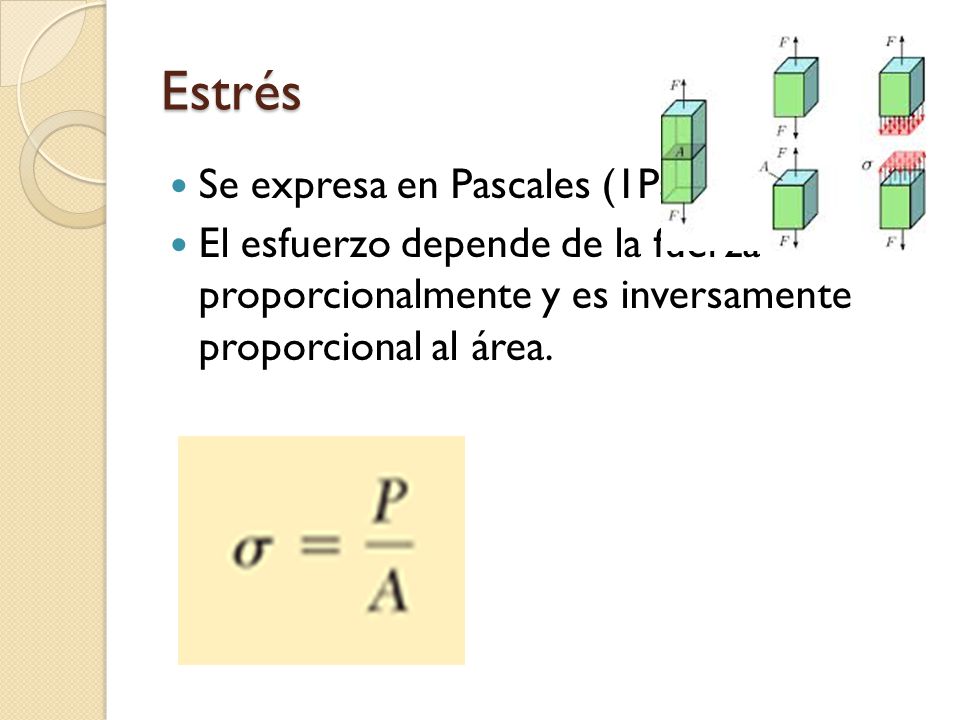

3 Estrés Se expresa en Pascales (1Pa=1N/m^2).
El esfuerzo depende de la fuerza proporcionalmente y es inversamente proporcional al área.

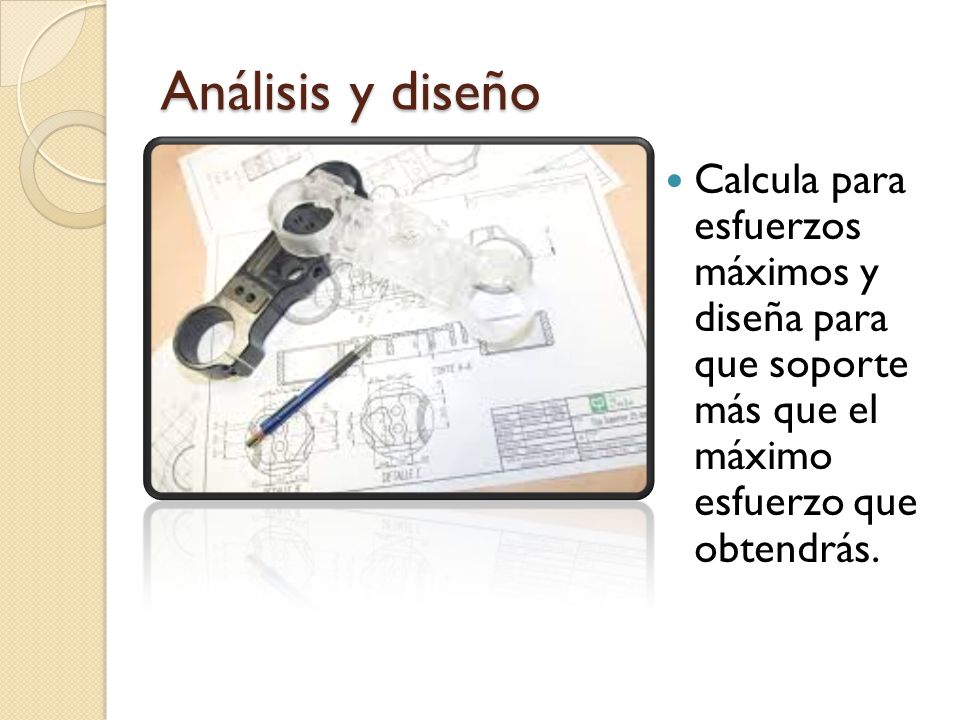

4 Análisis y diseño Calcula para esfuerzos máximos y diseña para que soporte más que el máximo esfuerzo que obtendrás.

5 Carga axial y estrés normal
Para el esfuerzo en un punto, toma en cuenta un área muy pequeña. Suponemos que las fuerzas están uniformemente distribuidas. Cuando la fuerza pasa por el centroide de la pieza la carga está uniformemente distribuida.

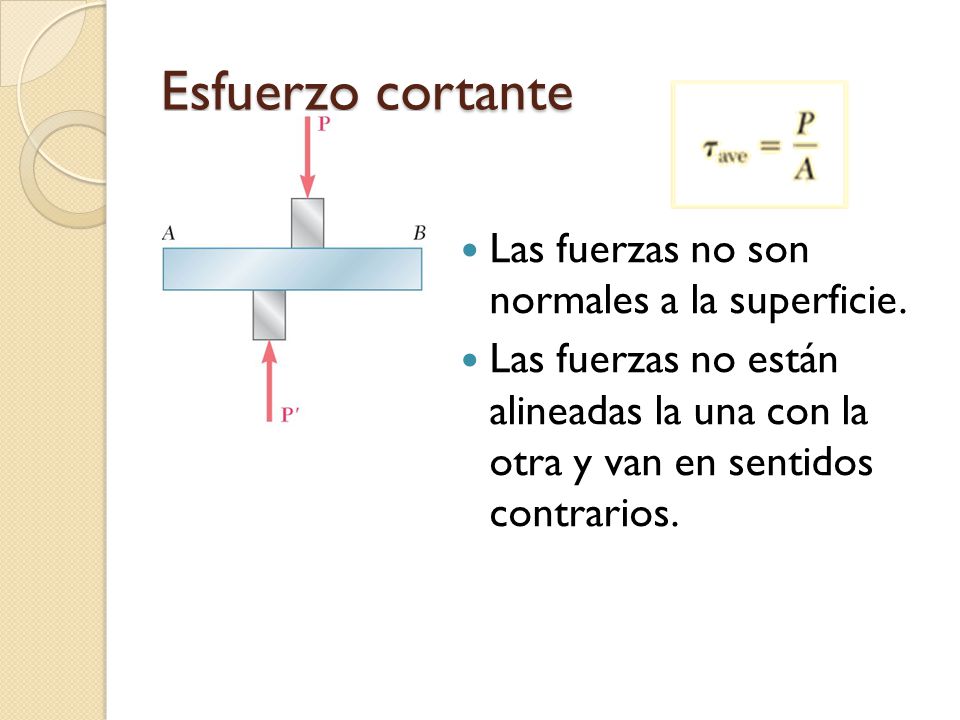

6 Esfuerzo cortante Las fuerzas no son normales a la superficie.
Las fuerzas no están alineadas la una con la otra y van en sentidos contrarios.

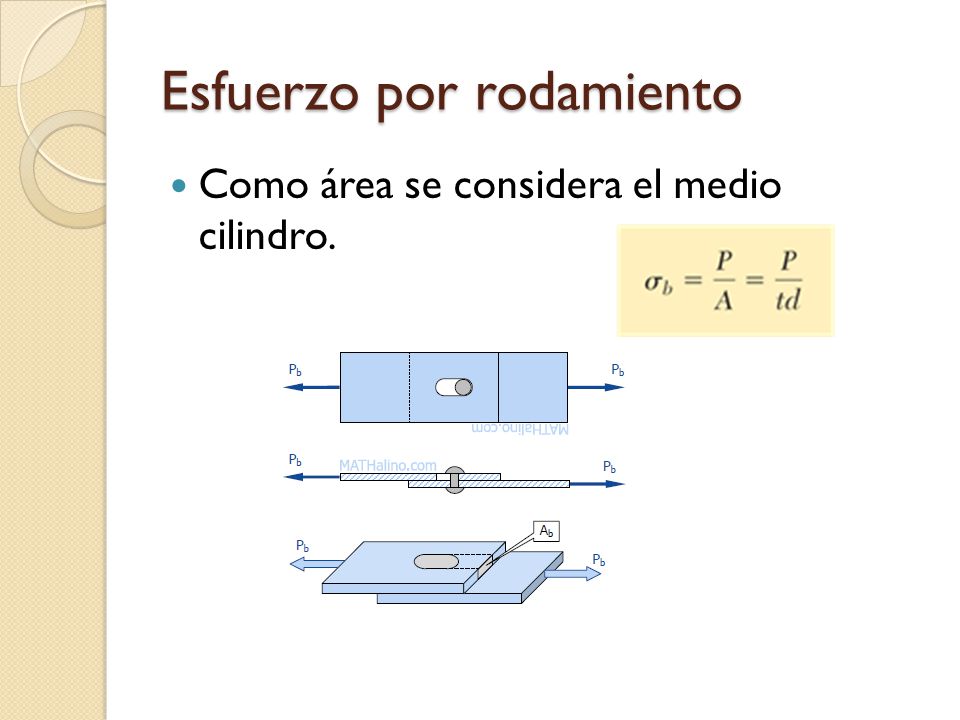

7 Esfuerzo por rodamiento
Como área se considera el medio cilindro.

8 Aplicación del análisis al diseño de estructuras simples
Calcular el esfuerzo normal, cortante y por rodamiento en pasos.

9 Solución de problemas Busca coherencia y lógica en los resultados.
Haz dibujos para apoyarte. Revisa las respuestas y el procedimiento para disminuir errores.

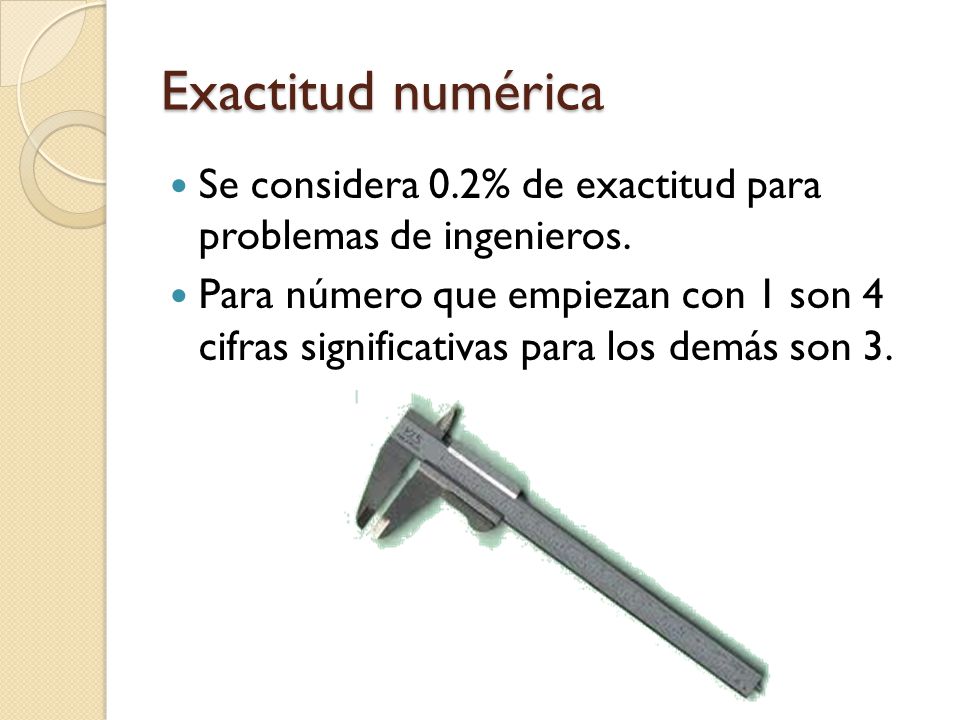

10 Exactitud numérica Se considera 0.2% de exactitud para problemas de ingenieros. Para número que empiezan con 1 son 4 cifras significativas para los demás son 3.

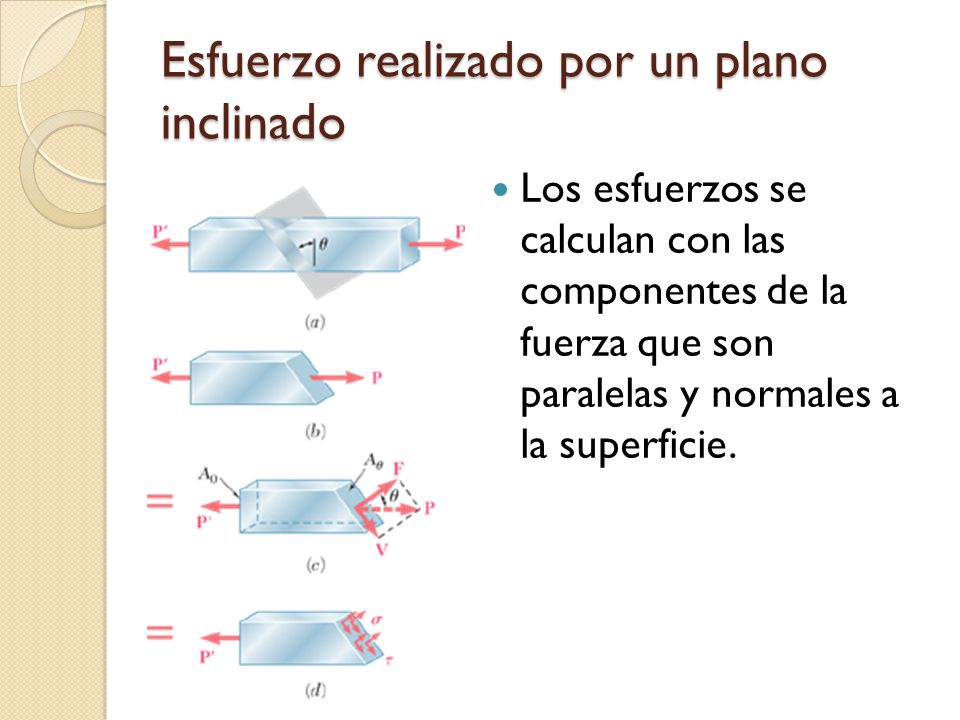

11 Esfuerzo realizado por un plano inclinado
Los esfuerzos se calculan con las componentes de la fuerza que son paralelas y normales a la superficie.

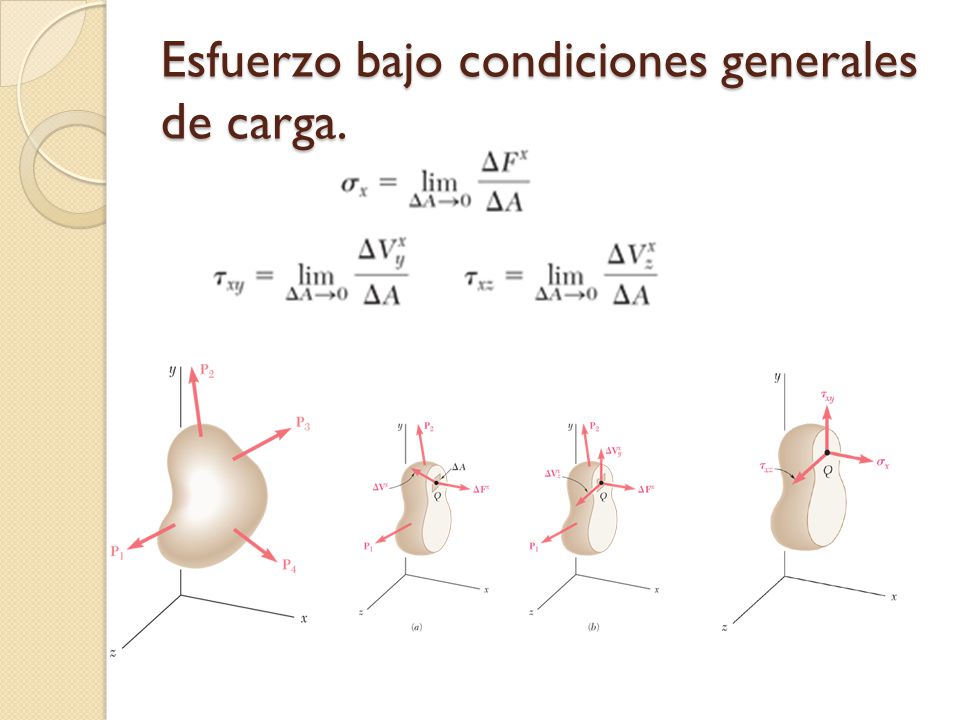

12 Esfuerzo bajo condiciones generales de carga.

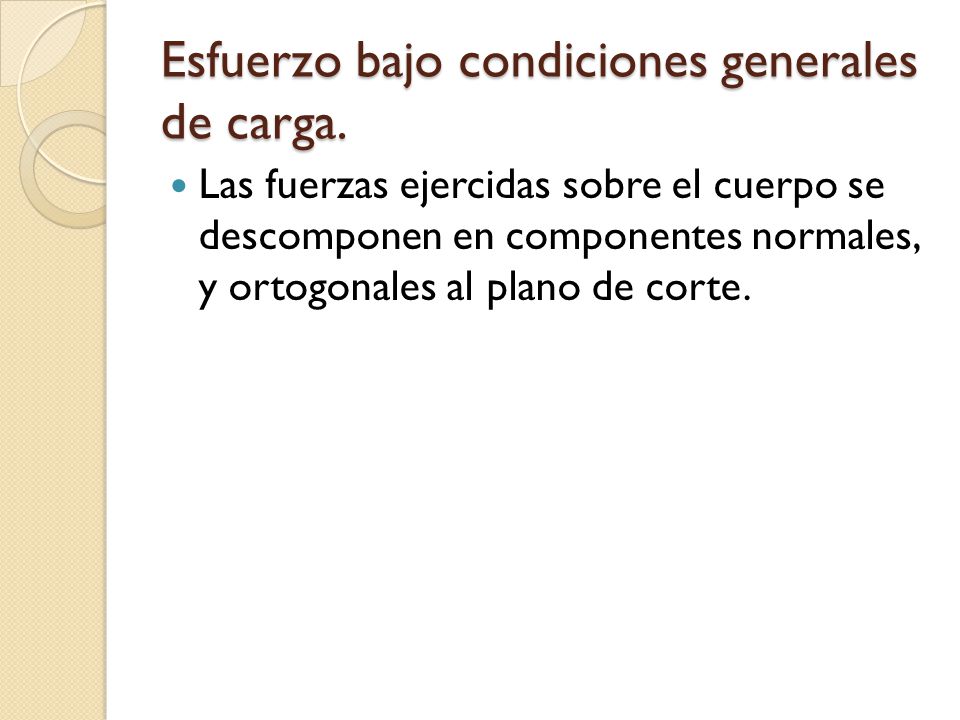

13 Esfuerzo bajo condiciones generales de carga.
Las fuerzas ejercidas sobre el cuerpo se descomponen en componentes normales, y ortogonales al plano de corte.

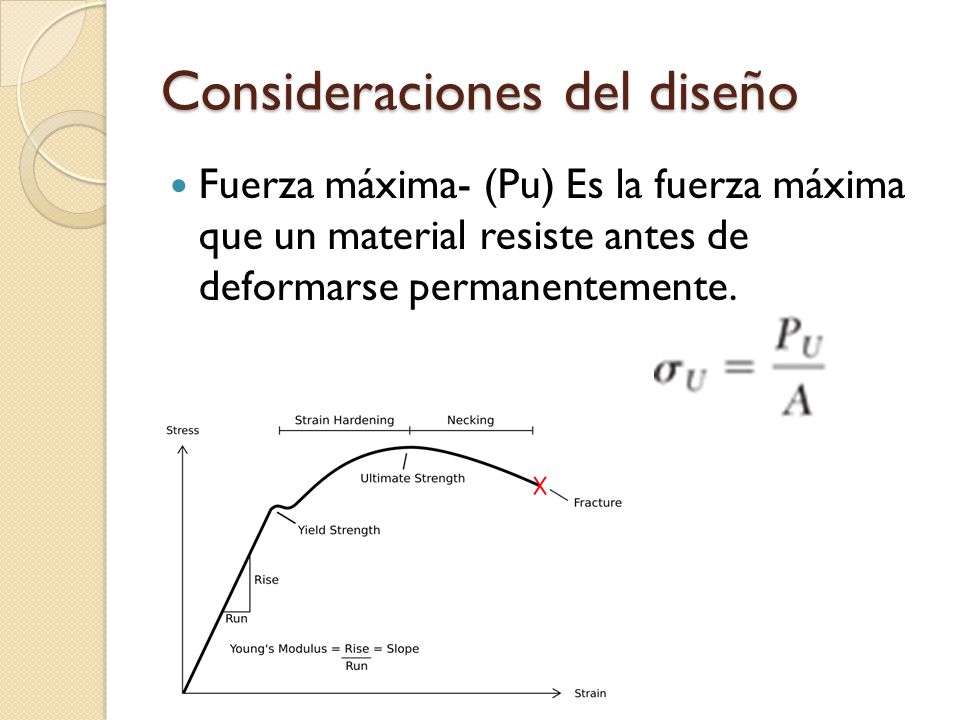

14 Consideraciones del diseño
Fuerza máxima- (Pu) Es la fuerza máxima que un material resiste antes de deformarse permanentemente.

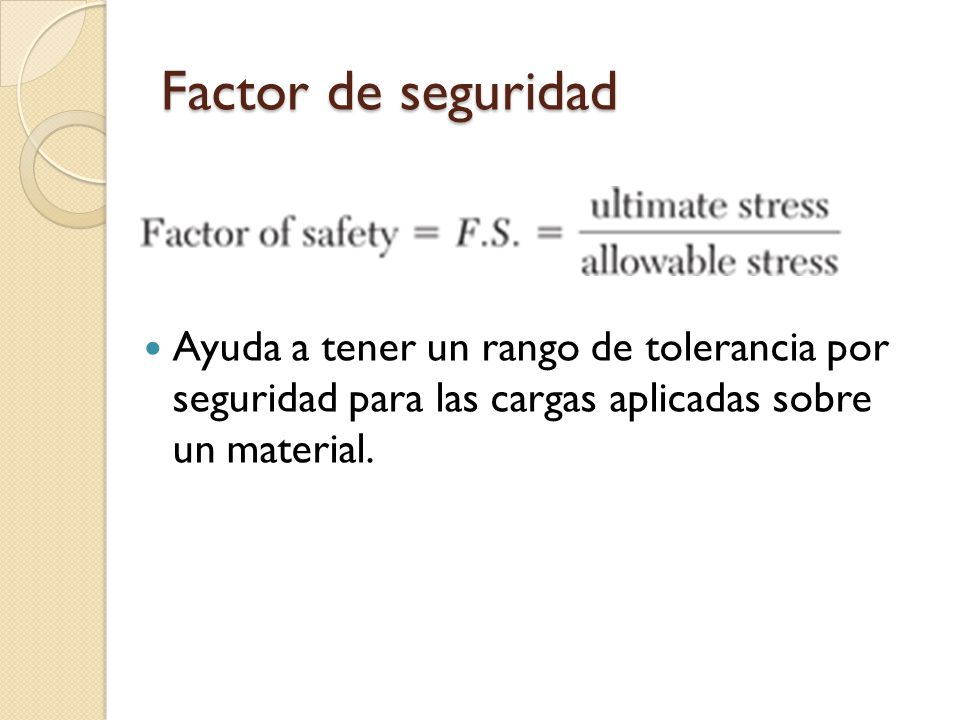

15 Factor de seguridad Ayuda a tener un rango de tolerancia por seguridad para las cargas aplicadas sobre un material.

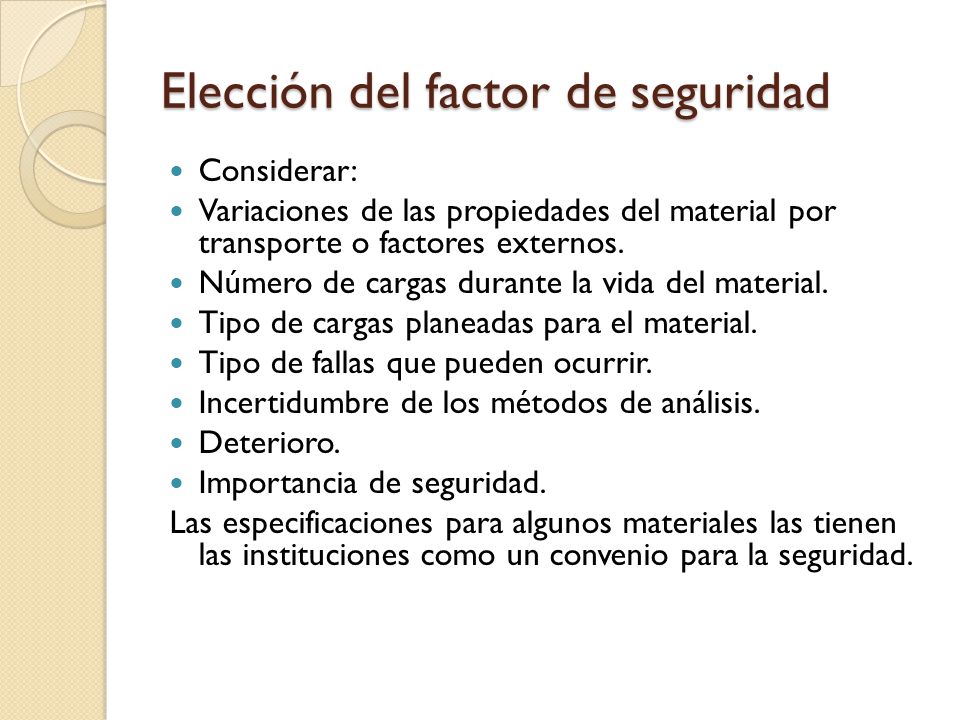

16 Elección del factor de seguridad
Considerar: Variaciones de las propiedades del material por transporte o factores externos. Número de cargas durante la vida del material. Tipo de cargas planeadas para el material. Tipo de fallas que pueden ocurrir. Incertidumbre de los métodos de análisis. Deterioro. Importancia de seguridad. Las especificaciones para algunos materiales las tienen las instituciones como un convenio para la seguridad.

17 Diseño de resistencia y cargas
El factor de seguridad ha de ser igual o mayor a uno dependiendo de la importancia de seguridad requerida.
