1 Telecomunicaciones II
Magíster. Luís Leonardo Camargo Ariza

2 RADIO DIGITAL

3 Radio digital La radio digital es la transmisión de portadoras analógicas moduladas (amplitud, fase y frecuencia), en forma digital (unos y cerros). Para señales moduladas digitales, la señal modulante m(t), es una señal digital dada por los códigos de línea binarios o de niveles múltiples

4 Radio digital ASK Transmisión por desplazamiento de amplitud FSK Transmisión por desplazamiento de frecuencia PSK Transmisión por desplazamiento de fase Pasabanda modulada de niveles multiples. M-ario QPSK Transmisión por desplazamiento de fase en cuadartura. QAM Modulacion de amplitud en cuadratura.

5 Radio digital ASK Transmisión por desplazamiento de amplitud o OOK, la cual consiste en activar o desactivar una portadora senoidal, semejante a DSB-SC. Carrier m(t) OOK output Message Unipolar Modulation Bipolar OOK output

6 Radio digital ASK

7 s(t) = Acm(t)Cos(2fct) g(t) = Acm(t)
Radio digital ASK s(t) = Acm(t)Cos(2fct) g(t) = Acm(t) fc 2R = 2/Tb

8 Radio digital ASK Receptores de ASK Detection no coherente (detector de envolvente) Detection coherente con filtro pasabajas.

9 Radio digital FSK Transmisión por desplazamiento de frecuencia, la cual consiste en desplazar la frecuencia de la portadora senoidal desde una frecuencia de marca (1 binario) hasta una frecuencia de espacio (0 binario). Semejante a FM

10 s(t) = Ac cos (w1t + θ1) cuando se envía un 1
Radio digital FSK s(t) = Ac cos (w1t + θ1) cuando se envía un 1 s(t) = Ac cos (w2t + θ2) cuando se envía un 0

11 Radio digital FSK Delta F = (f marca – f espacio) / 2
B = fb / 2 frecuencia fundamental de la señal de entrada binaria

12 Radio digital FSK

13 Radio digital FSK

14 Ancho de banda. Según la regla de Carson
Radio digital FSK Ancho de banda. Según la regla de Carson Suponiendo el primer tipo nulo de ancho de banda

15 La densidad espectral de potencia resultante de la envolvente compleja
Radio digital FSK La densidad espectral de potencia resultante de la envolvente compleja Receptor de FSK PLL

16 Radio digital MSK Transmisión por desplazamiento mínimo FSK Es una FSK continua con índice de modulación h=0,5 que produce señalización ortogonal.

17 θ1 = θ2 condición de fase continua
Radio digital MSK Transmisión por desplazamiento mínimo FSK s(t) = Ac cos (w1t + θ1) s(t) = Ac cos (w2t + θ2) θ1 = θ2 condición de fase continua Las frecuencias de marca y espacio están seleccionadas, de tal forma que están separadas de la frecuencia central, por exactamente un múltiplo impar de la mitad de la razon de bit fm y fs = n (fb/2) donde n es cualquier entero impar

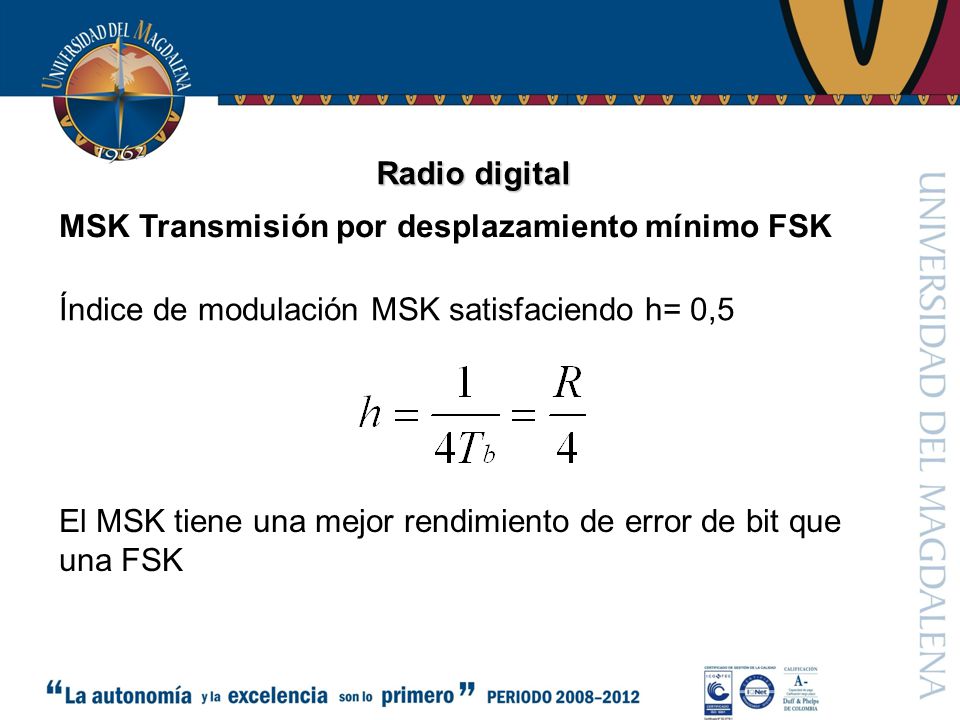

18 Radio digital MSK Transmisión por desplazamiento mínimo FSK Índice de modulación MSK satisfaciendo h= 0,5 El MSK tiene una mejor rendimiento de error de bit que una FSK

19 Radio digital BPSK transmisión por desplazamiento de fase binaria, la cual consiste en desplazar la fase de una portadora senoidal portadora 0° a 180°, semejante PM. m(t)

20 Radio digital BPSK

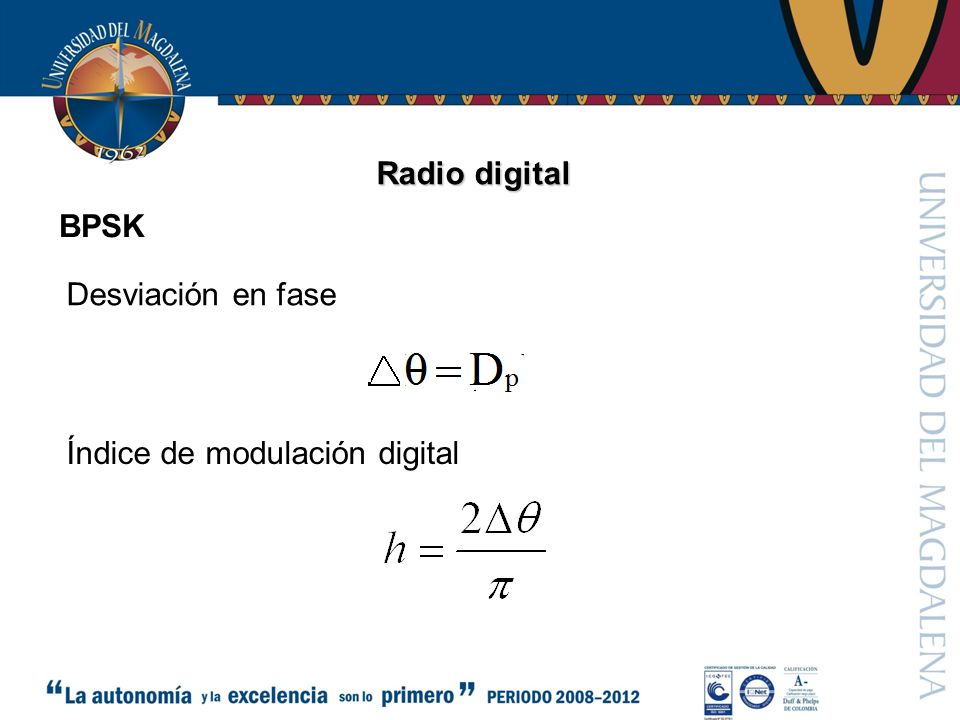

21 Radio digital BPSK Desviación en fase Índice de modulación digital
