TIROLINAS CON CUERDAS 2014 SUBTENIENTE WALTER FRANCISCO PAZ SALAZAR

2 TIROLINAS La tirolina o tirolesa tiene su origen en una técnica utilizada por los cuerpos de rescate del ejército italiano, en la región alpina de Tirol, para salvar grandes desniveles de un modo fácil y rápido

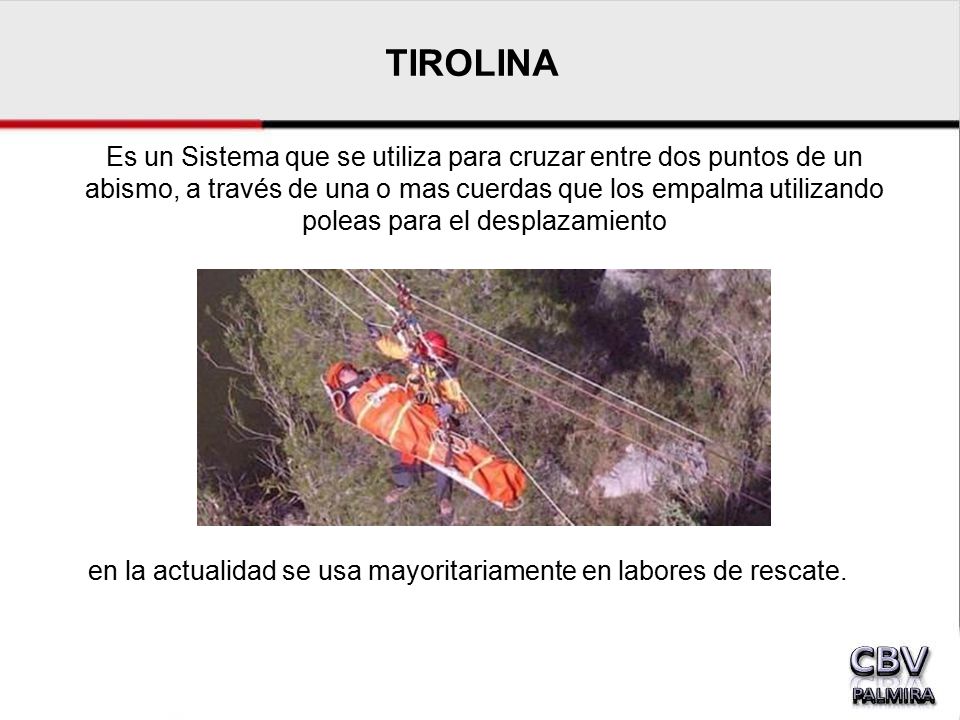

3 TIROLINA Es un Sistema que se utiliza para cruzar entre dos puntos de un abismo, a través de una o mas cuerdas que los empalma utilizando poleas para el desplazamiento en la actualidad se usa mayoritariamente en labores de rescate.

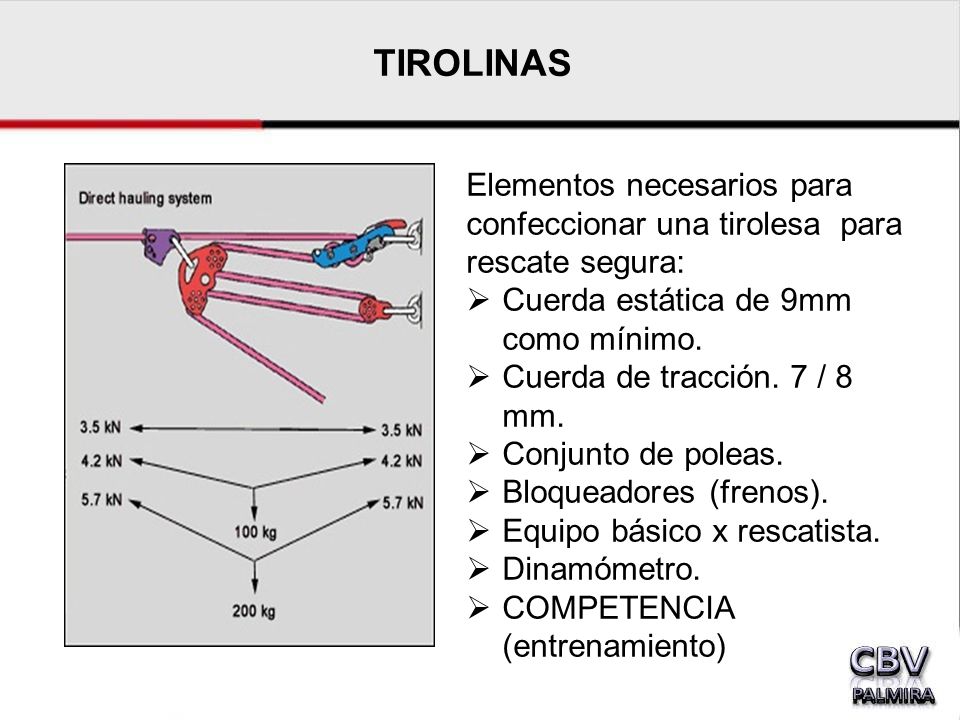

4 TIROLINAS Elementos necesarios para confeccionar una tirolesa para rescate segura: Cuerda estática de 9mm como mínimo. Cuerda de tracción. 7 / 8 mm. Conjunto de poleas. Bloqueadores (frenos). Equipo básico x rescatista. Dinamómetro. COMPETENCIA (entrenamiento)

5 TIROLINAS T=(F/2)/Cos (A/2)

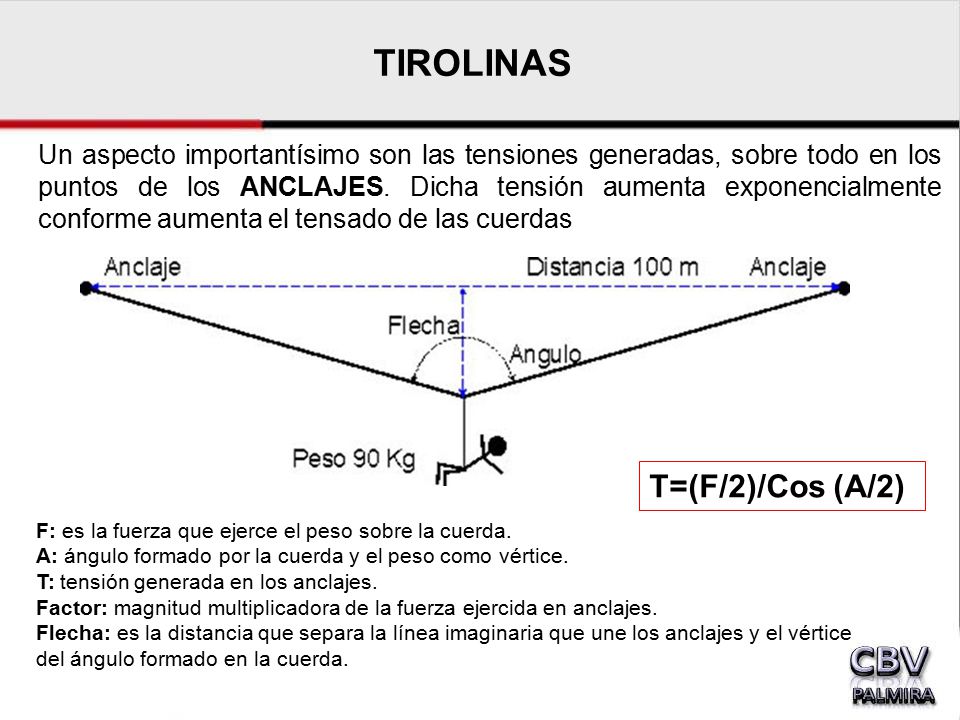

Un aspecto importantísimo son las tensiones generadas, sobre todo en los puntos de los ANCLAJES. Dicha tensión aumenta exponencialmente conforme aumenta el tensado de las cuerdas T=(F/2)/Cos (A/2) F: es la fuerza que ejerce el peso sobre la cuerda. A: ángulo formado por la cuerda y el peso como vértice. T: tensión generada en los anclajes. Factor: magnitud multiplicadora de la fuerza ejercida en anclajes. Flecha: es la distancia que separa la línea imaginaria que une los anclajes y el vértice del ángulo formado en la cuerda.

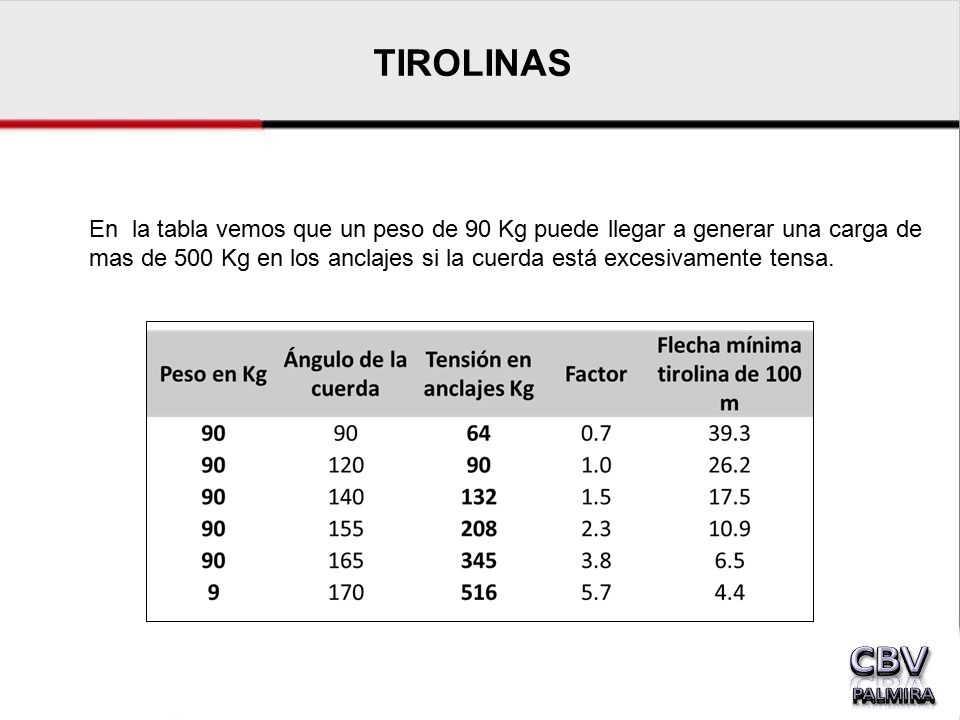

6 TIROLINAS En la tabla vemos que un peso de 90 Kg puede llegar a generar una carga de mas de 500 Kg en los anclajes si la cuerda está excesivamente tensa.

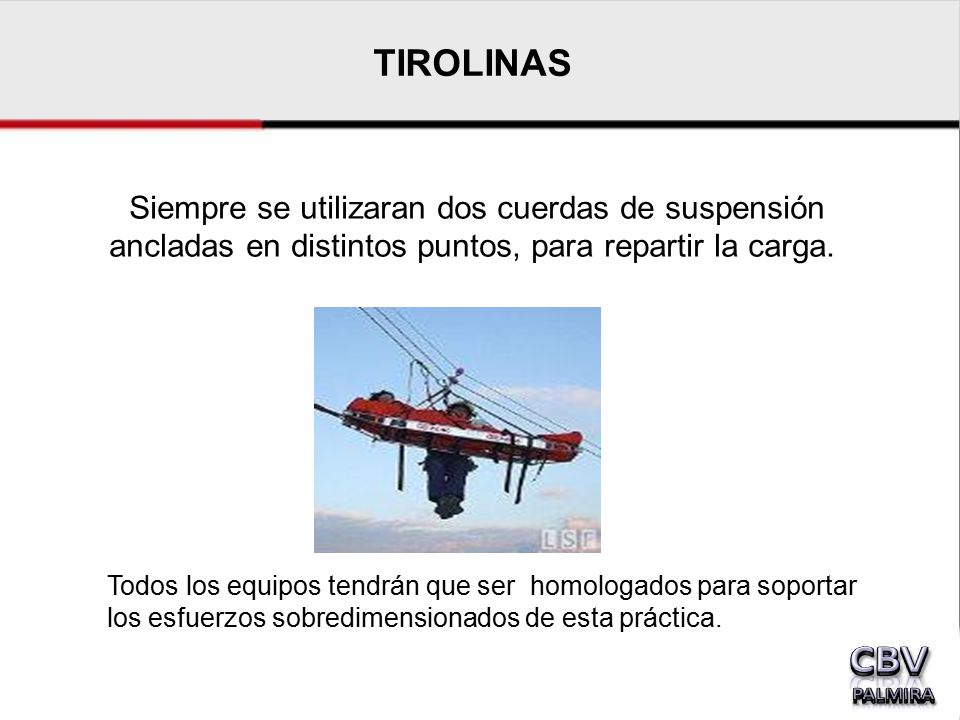

7 TIROLINAS Siempre se utilizaran dos cuerdas de suspensión ancladas en distintos puntos, para repartir la carga. Todos los equipos tendrán que ser homologados para soportar los esfuerzos sobredimensionados de esta práctica.

8 TIROLINAS IMPORTANTE ! Es aconsejable tensionar la cuerda mediante el uso de polipasto con dinamómetro en serie para verificar la fuerza aplicada, acto seguido asegurar al anclaje con mosquetones de acero y retirar el sistema de ventaja mecánica (polipasto/dinamómetro).

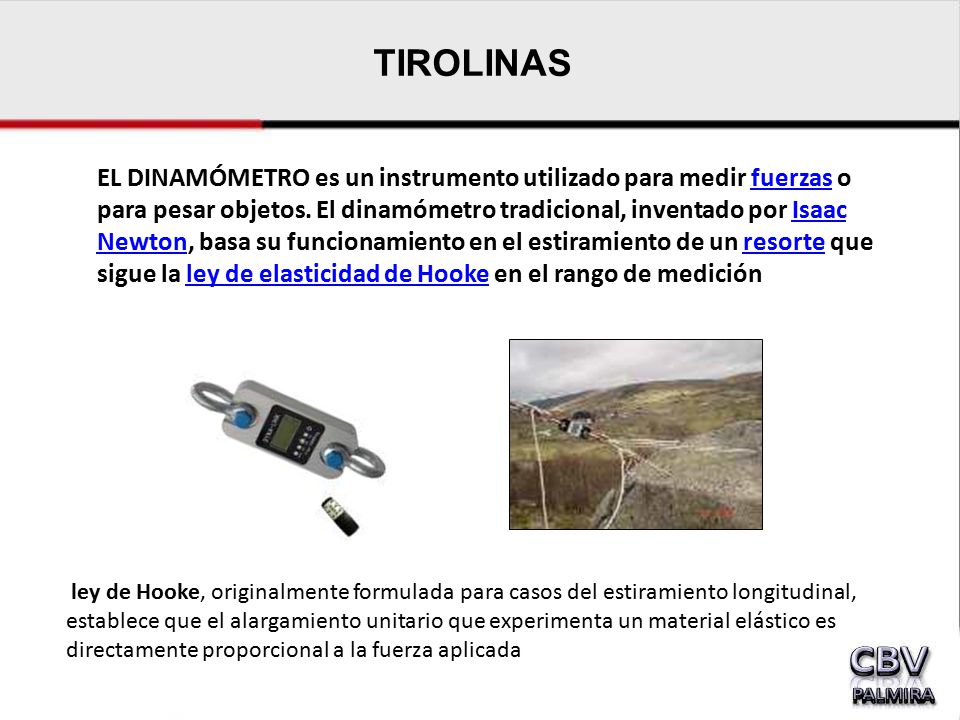

9 TIROLINAS EL DINAMÓMETRO es un instrumento utilizado para medir fuerzas o para pesar objetos. El dinamómetro tradicional, inventado por Isaac Newton, basa su funcionamiento en el estiramiento de un resorte que sigue la ley de elasticidad de Hooke en el rango de medición ley de Hooke, originalmente formulada para casos del estiramiento longitudinal, establece que el alargamiento unitario que experimenta un material elástico es directamente proporcional a la fuerza aplicada

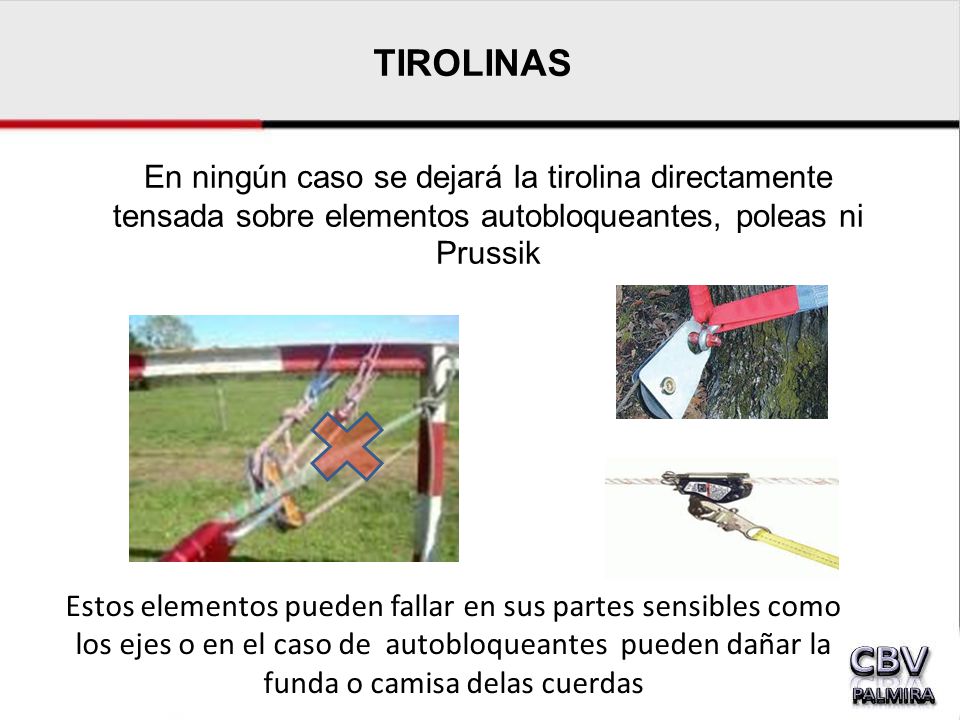

10 TIROLINAS En ningún caso se dejará la tirolina directamente tensada sobre elementos autobloqueantes, poleas ni Prussik Estos elementos pueden fallar en sus partes sensibles como los ejes o en el caso de autobloqueantes pueden dañar la funda o camisa delas cuerdas

11 SEGURIDAD EN LAS MANIOBRAS

12 EL ESTADO DEL PACIENTE NOS IMPONE LAS CONDICIONES DEL RESCATE
