1 Señales 1-D -audio f(t). 2-D - imágenes f(x, y) N-D - radiación f(x, z, t, ). Por el número de dimensiones (variables independientes) Clasificación de las señales digitales

2 Señales continuas ó analógicas. Son contínuas en su dominio y su contradominio. Por ejemplo audio, fotografías, películas. Señales Discretas.- Son discretas en su dominio, pero contínuas en su contradominio, se obtienen al muestrear las señales contínuas. Señales Digitales.- Son discretas tanto en el dominio como en el contradominio. Se obtienen al muestrear las señales discretas.

3 Imagen Digital.- Las imágenes digitales son un caso particular de las señales digitales. Una imagen digital se representa por una matriz de puntos, o como sucesión bi dimensional. En la imagen digital, tanto la posición del pixel como su valor están representados solamente por números enteros

4 x f(x) Ejemplo de función contínua Definida par todo valor de x

5 x f(x) Muestreando una función contínua nn+1

6 x f(x) Señal discreta nn+1

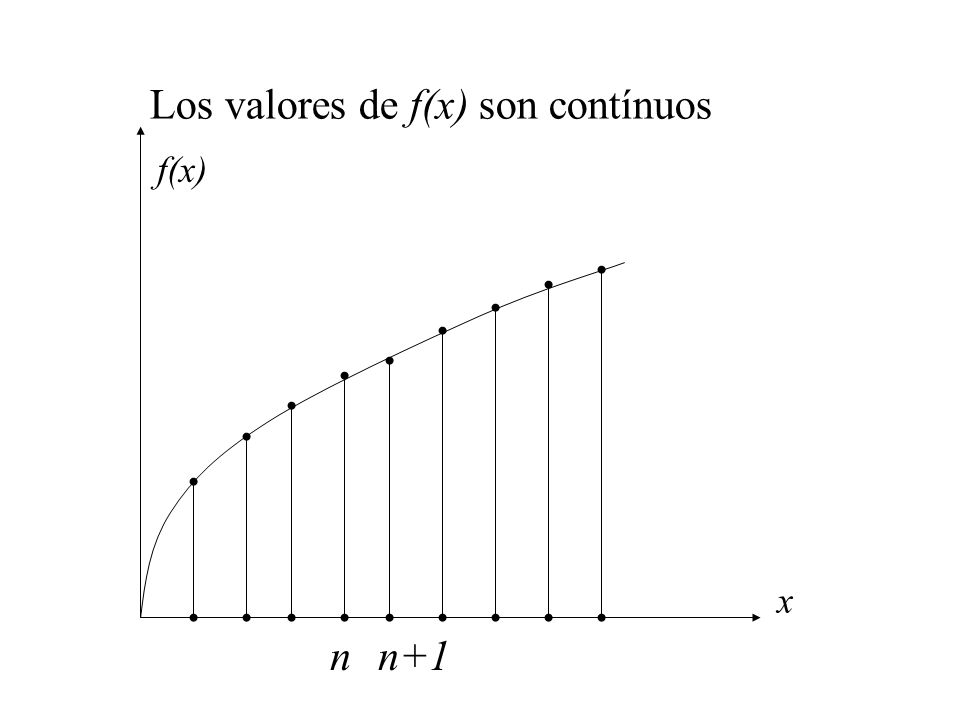

7 x f(x) Los valores de f(x) son contínuos nn+1

8 Cuantizando x y f(x)

9 Digitalizando una señal

10 Señal digital

11 Error de la señal digital

12 Ejemplos de imágenes B/N

13 Imagen original Detección de orillas

14 Imagen original Realce de características

15 Negativo de una imagen Imagen original

16 Histograma

17 Imagen original

18 Histograma Imagen original

19 Formación de imágenes en una lente simple. f f lente eje óptico imagen objeto detector

20 Imágenes a color color digital tres canales (R G B) Imagen original R V A

21

22

23

24 original roja verdeazul

25 Tablas de color ColorCanal RCanal GCanal B Blanco255 Rojo25500 Verde02550 Azul00255 Amarillo255 0 Cyan0255 Magenta255 0 Tono de gris100 Negro000

26 P D I Segmentación Detección de orillas Compresión Restauración Etc. Métodos, algoritmos, tareas, problemas ¿? ¿ PD I en Imágenes de color ?

27 Procesamiento y Análisis Digital de imágenes Segmentación Tradicional RGB  YIQ Segmenta (procesa) Y YIQ  RGB
