1 Óptica: la lente del conocimiento
M. David Iturbe Castillo Instituto Nacional de Astrofísica, Optica y Electrónica

2 Introducción Optica: Ciencia, parte de la física, que estudia el comportamiento de la luz. Involucra la generación, propagación y detección de luz. Parte de su importancia actual radica en que el impacto tecnológico de: los láseres, las fibras ópticas y elementos ópticos semiconductores.

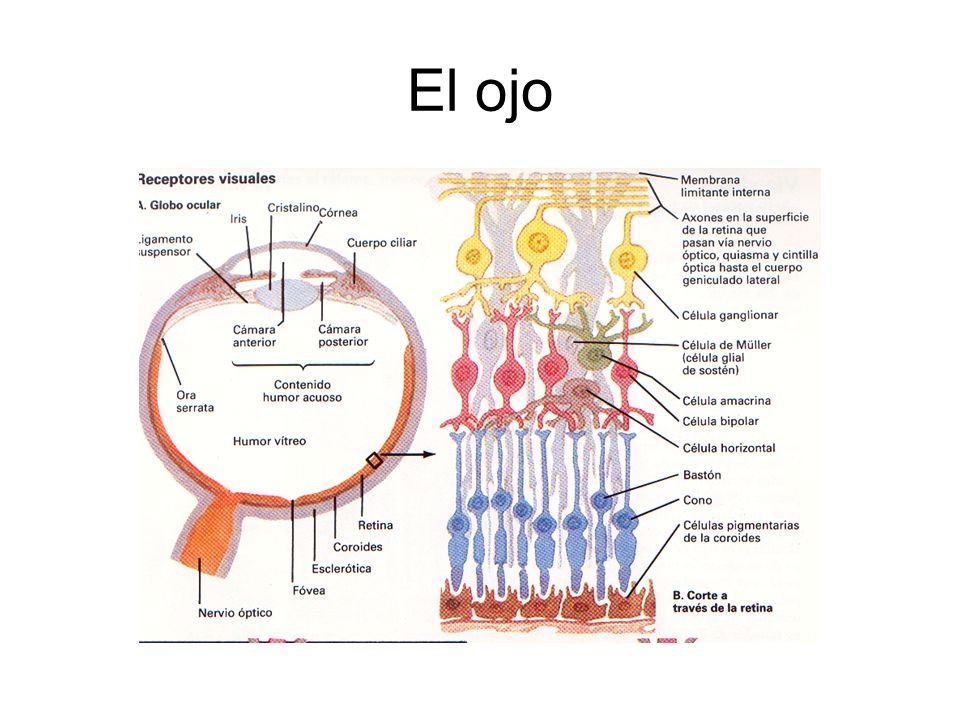

3 El ojo

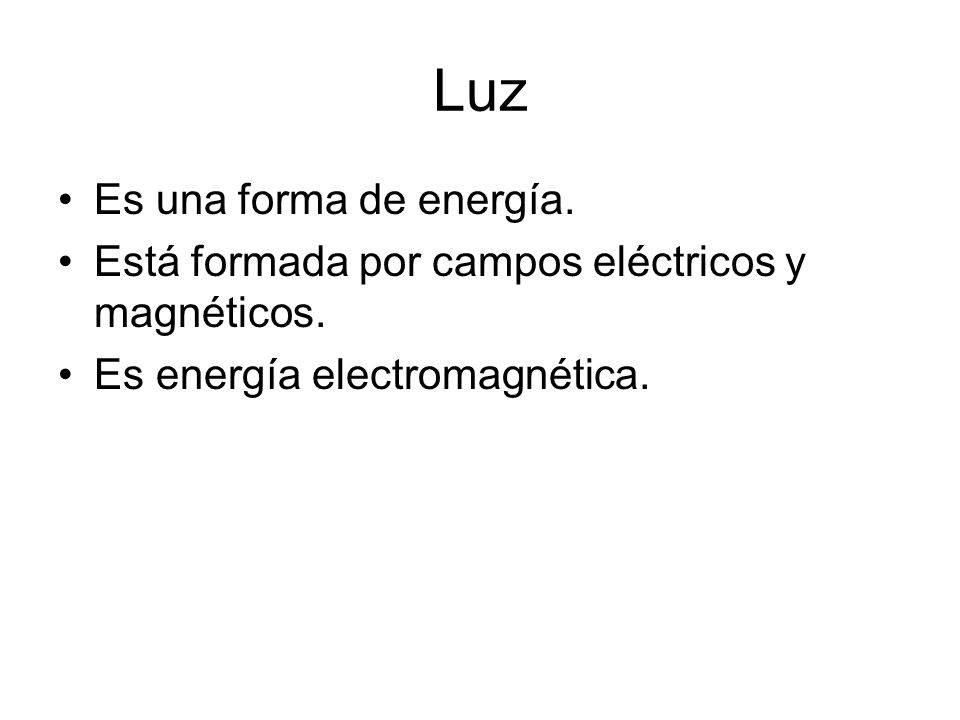

4 Luz Es una forma de energía.
Está formada por campos eléctricos y magnéticos. Es energía electromagnética.

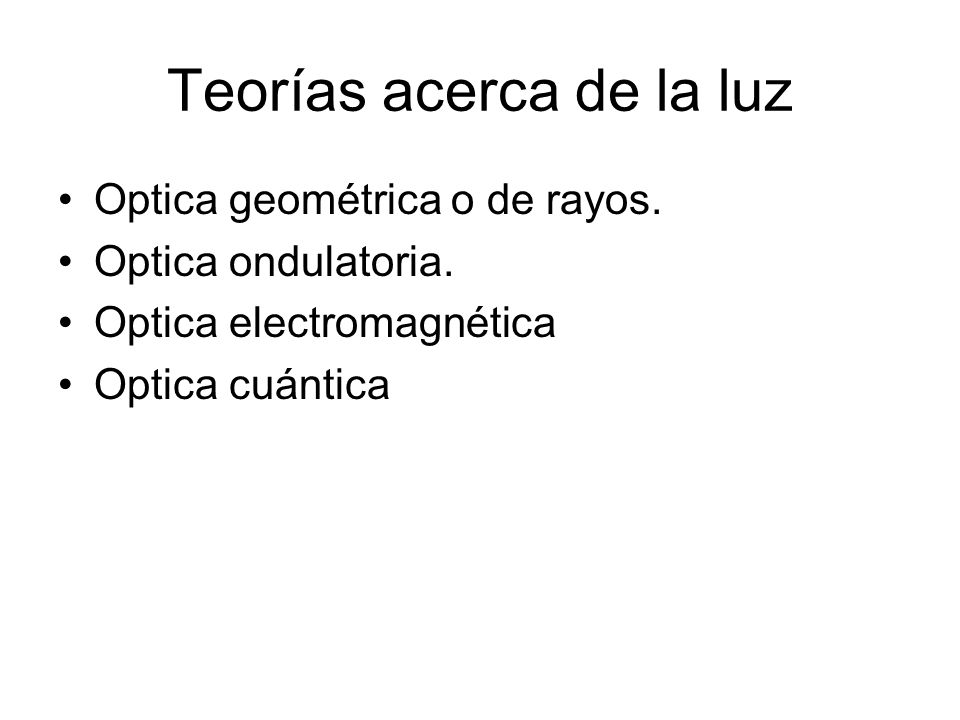

5 Teorías acerca de la luz
Optica geométrica o de rayos. Optica ondulatoria. Optica electromagnética Optica cuántica

6 Principal fuente de luz: el sol

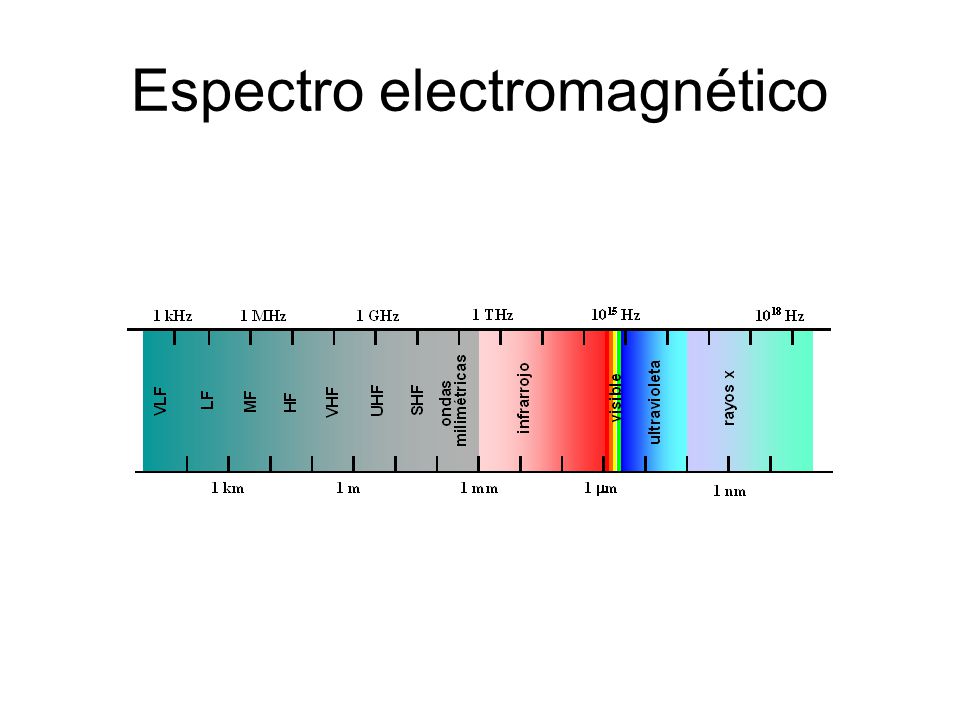

7 Espectro electromagnético

8 Postulados de la óptica geométrica
La luz se propaga en forma de rayos. Los rayos son emitidos por la fuente de luz. Un medio óptico está caracterizado por una cantidad n llamada el índice de refracción. El cual es la razón entre la velocidad de la luz en el vacio y en el medio.

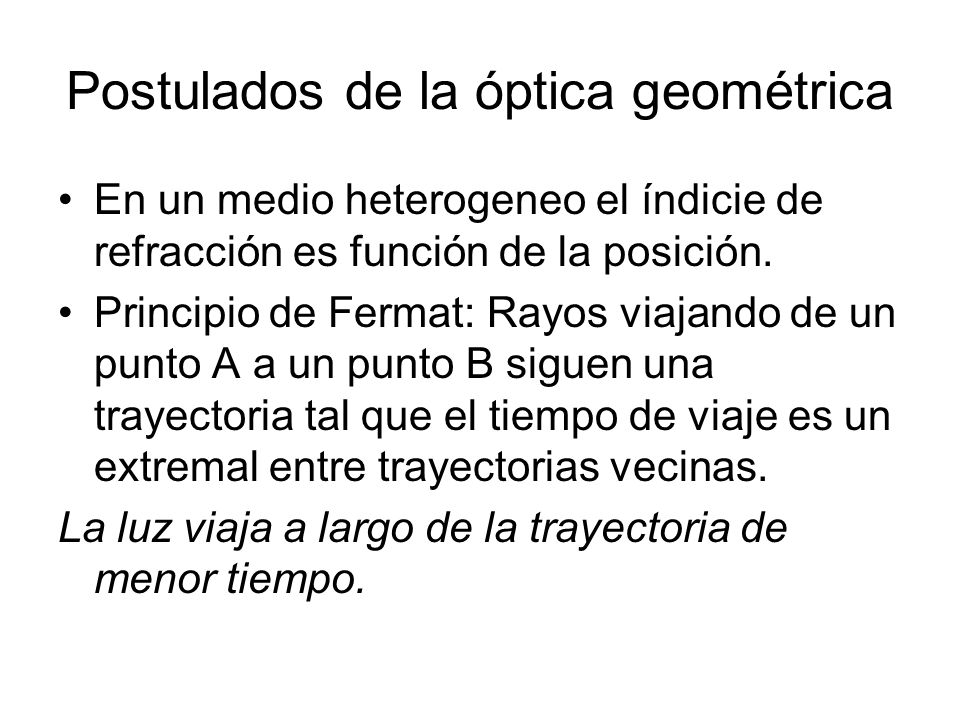

9 Postulados de la óptica geométrica
En un medio heterogeneo el índicie de refracción es función de la posición. Principio de Fermat: Rayos viajando de un punto A a un punto B siguen una trayectoria tal que el tiempo de viaje es un extremal entre trayectorias vecinas. La luz viaja a largo de la trayectoria de menor tiempo.

10 Propagación rectilínea

11 Propagación rectilínea

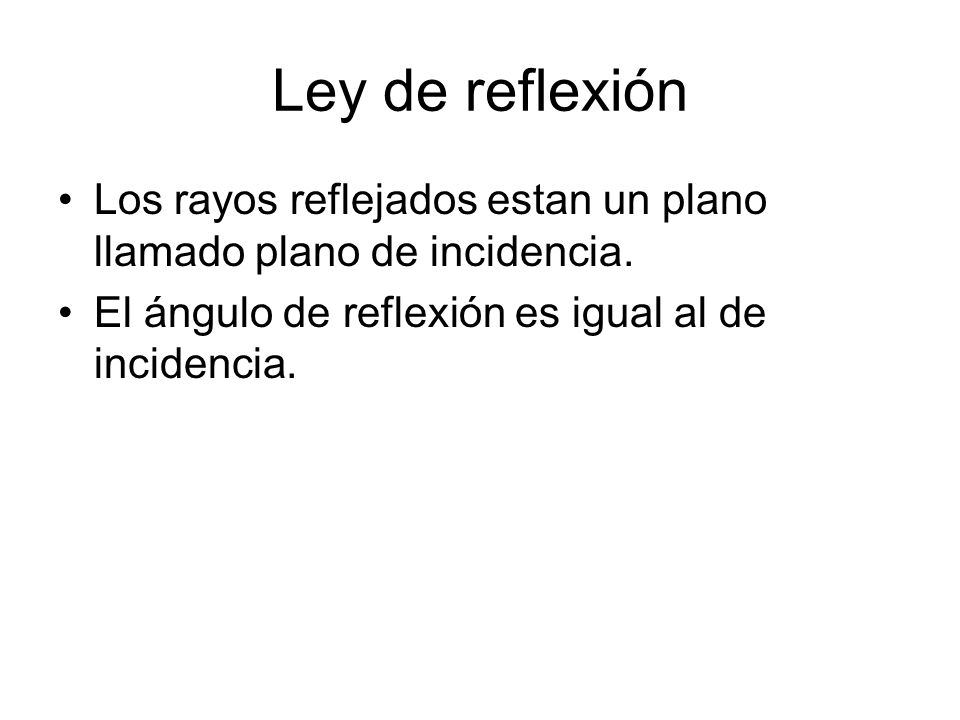

12 Ley de reflexión Los rayos reflejados estan un plano llamado plano de incidencia. El ángulo de reflexión es igual al de incidencia.

13 Ley de reflexión

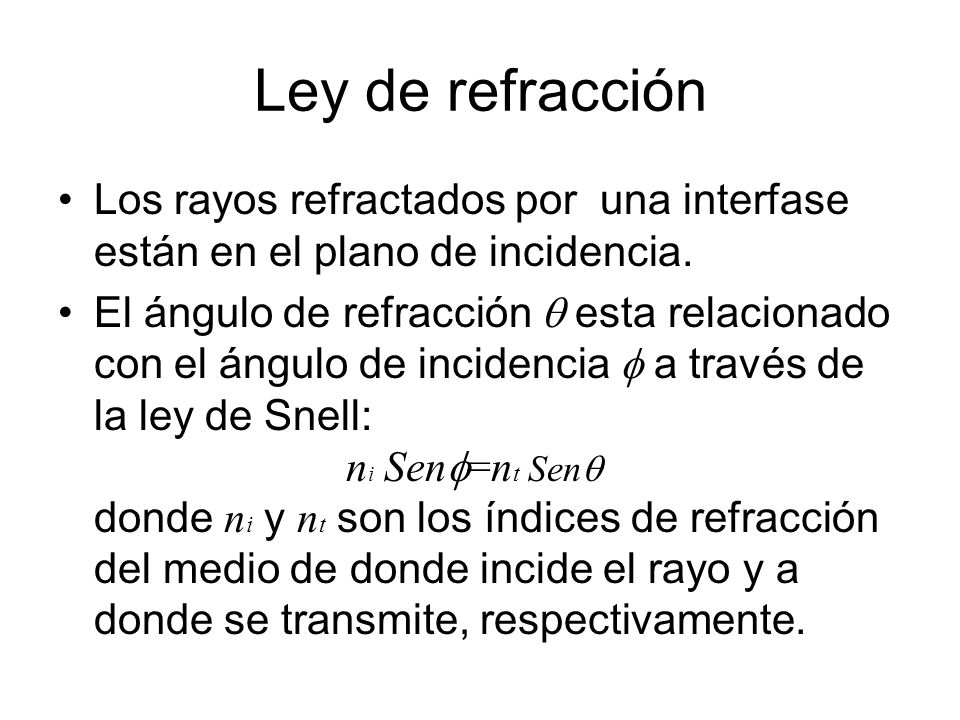

14 Ley de refracción Los rayos refractados por una interfase están en el plano de incidencia. El ángulo de refracción q esta relacionado con el ángulo de incidencia f a través de la ley de Snell: ni Senf=nt Senq donde ni y nt son los índices de refracción del medio de donde incide el rayo y a donde se transmite, respectivamente.

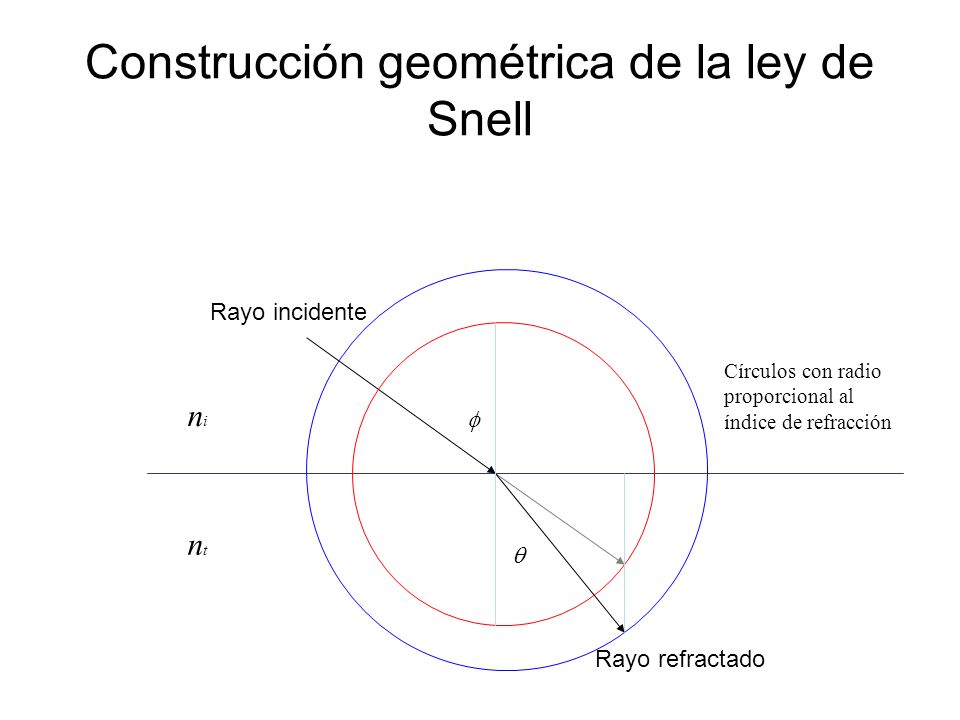

15 Construcción geométrica de la ley de Snell
Rayo incidente Círculos con radio proporcional al índice de refracción ni f nt q Rayo refractado

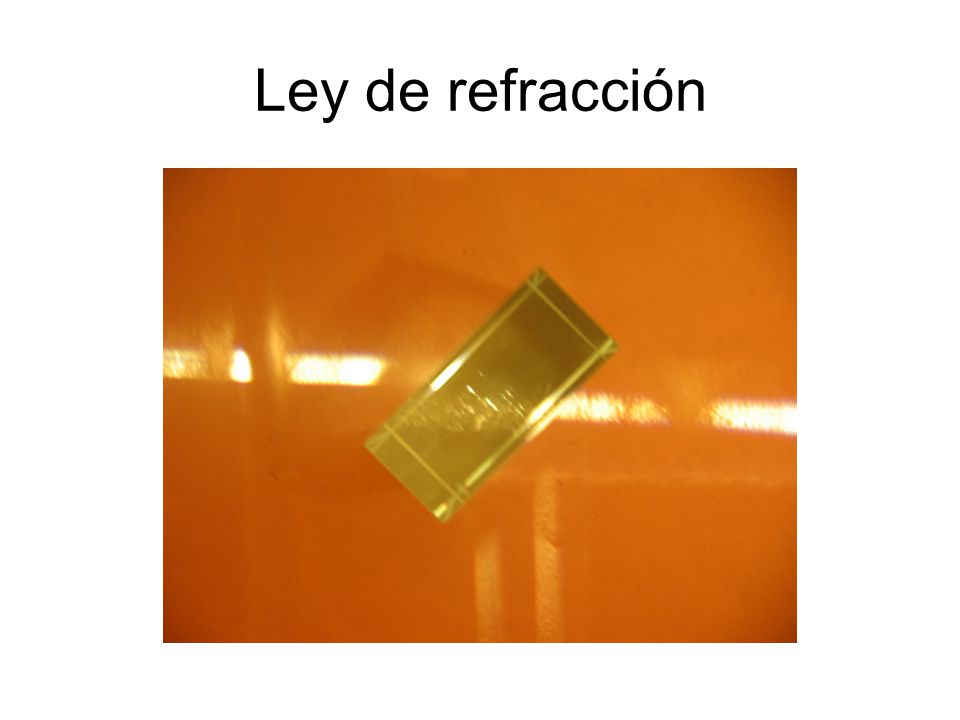

16 Ley de refracción

17 Refracción y reflexión

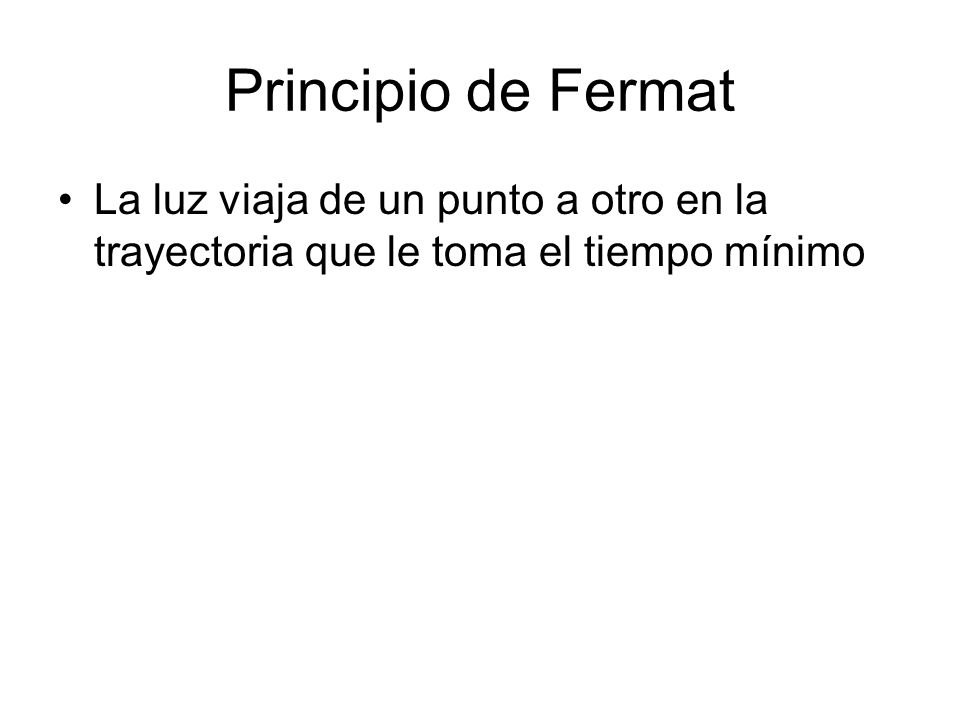

18 Principio de Fermat La luz viaja de un punto a otro en la trayectoria que le toma el tiempo mínimo

19 Formación de imágenes H f Objeto H’ Imagen Lente So Si

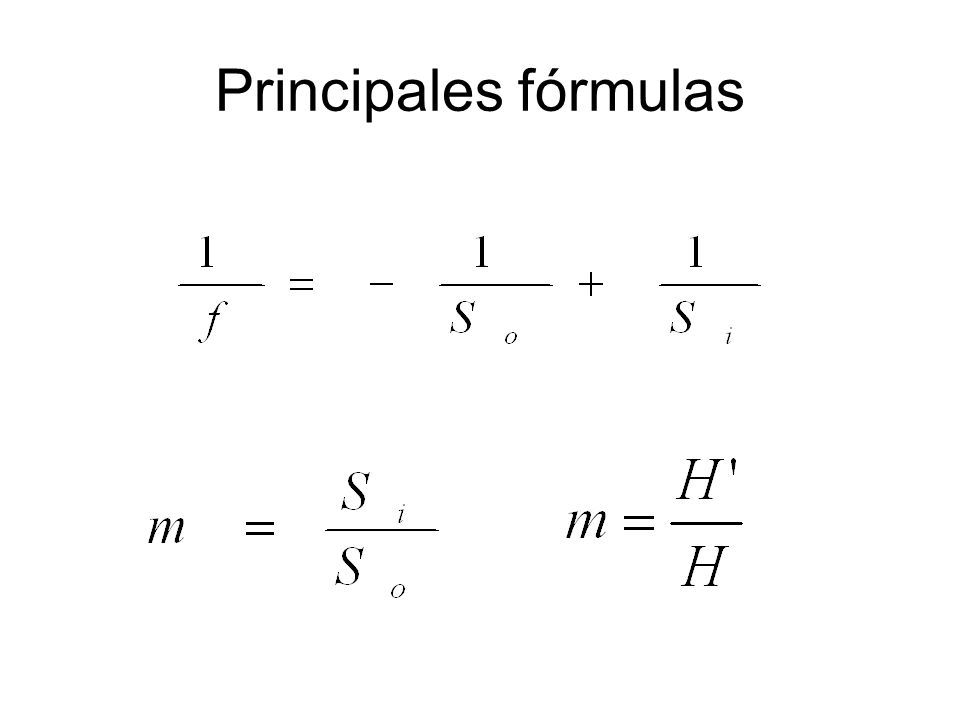

20 Principales fórmulas

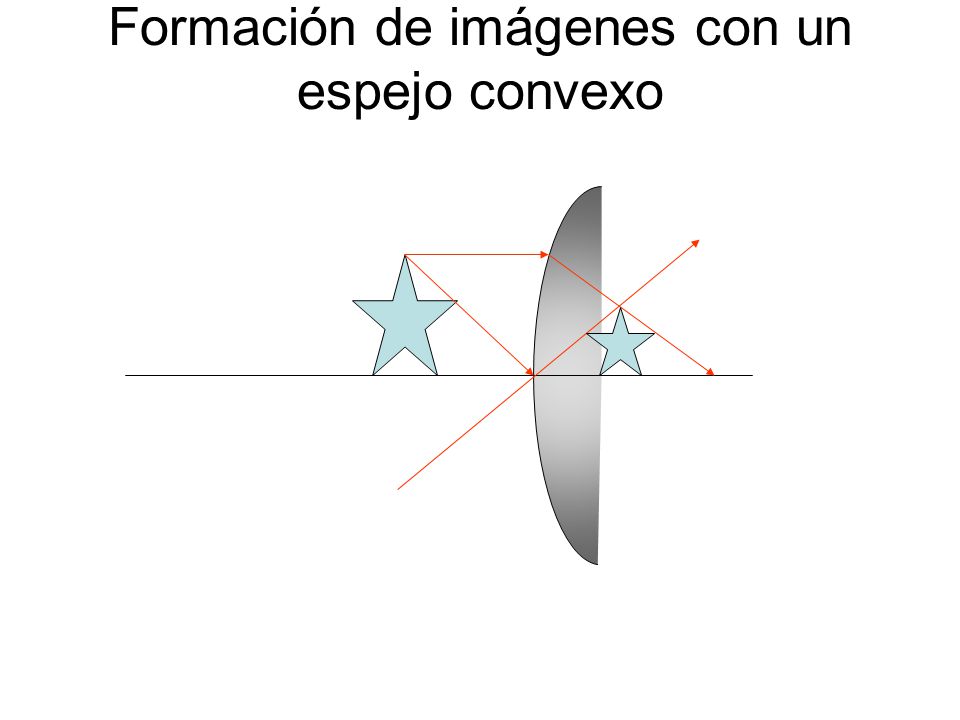

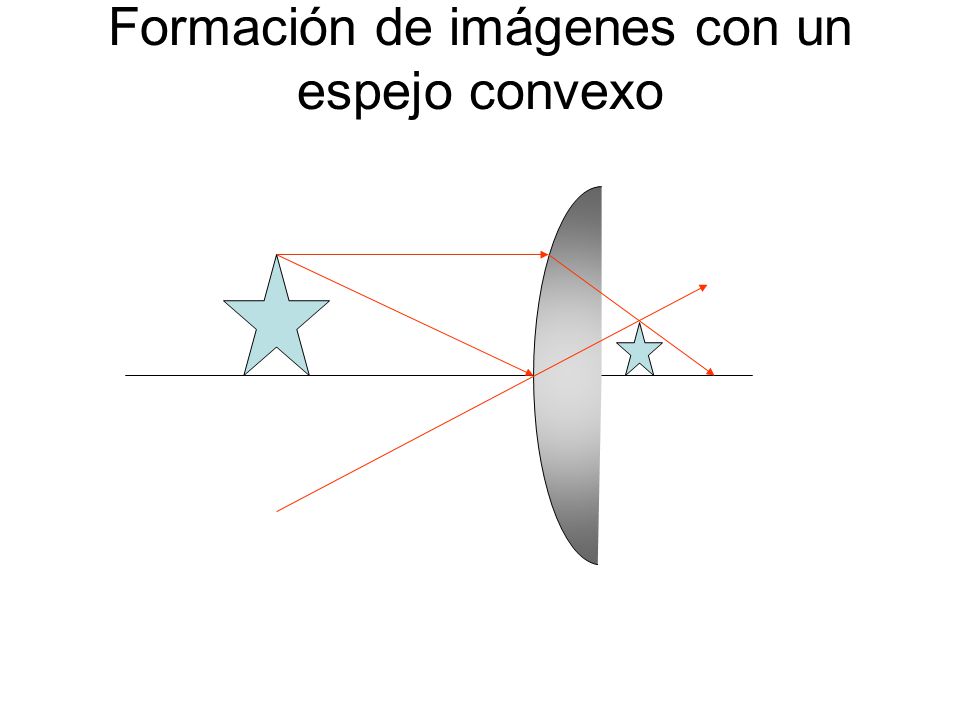

21 Formación de imágenes con un espejo convexo

22 Formación de imágenes con un espejo convexo
