Toda Dosif. tiene 3 Etapas:

Presentación del tema: "Toda Dosif. tiene 3 Etapas:"— Transcripción de la presentación:

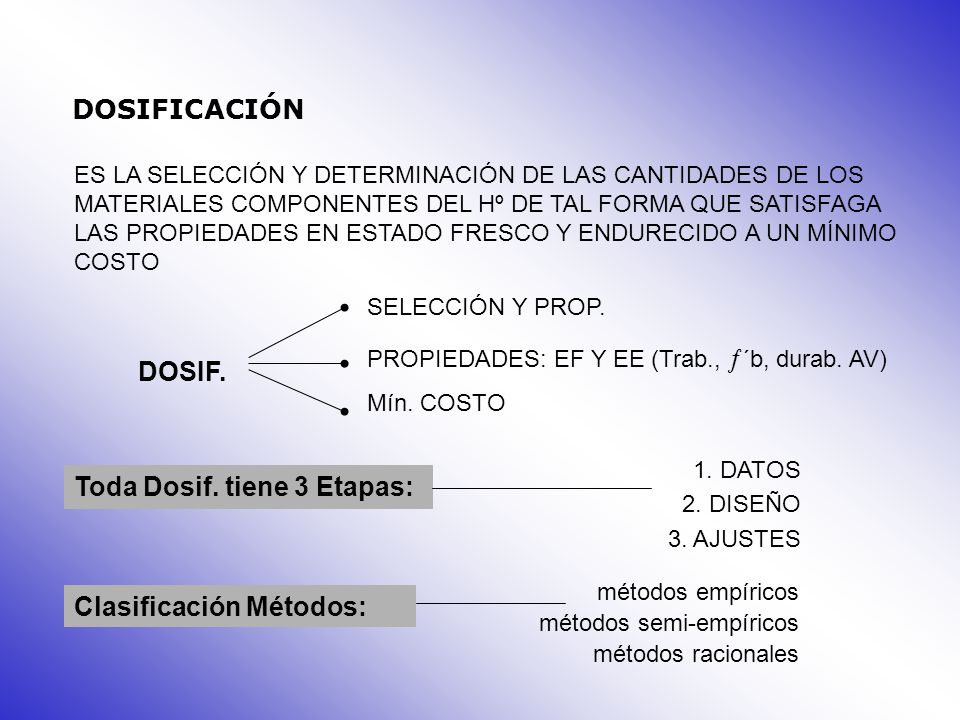

1 Toda Dosif. tiene 3 Etapas:
DOSIFICACIÓN ES LA SELECCIÓN Y DETERMINACIÓN DE LAS CANTIDADES DE LOS MATERIALES COMPONENTES DEL Hº DE TAL FORMA QUE SATISFAGA LAS PROPIEDADES EN ESTADO FRESCO Y ENDURECIDO A UN MÍNIMO COSTO SELECCIÓN Y PROP. PROPIEDADES: EF Y EE (Trab., ´b, durab. AV) Mín. COSTO DOSIF. 1. DATOS DISEÑO AJUSTES Toda Dosif. tiene 3 Etapas: métodos empíricos métodos semi-empíricos métodos racionales Clasificación Métodos:

2 Empíricos: volúmen o , esponj. Arenas - humedad 
Gran dispensión  ´b Prohibidos: Est. Pretensadas Ataques químicos Hº A complejas  ´c  15 Mpa (Hº-15) Semi empíricos : PASTONES DE PRUEBA: Pocos datos Diseño: en función ensayos valoración cualitativa: asp./ term./ coh. valoración cuantitativa: ASEN Ajustes muy importantes Racionales: muchos Datos, Diseño racional, Ajustes: pocos

3 PASTONES DE PRUEBA HIPÓTESIS DOSIFIC.:
SE BASA EN ESTABLECER UNA RAZON a/c MÍNIMA POR RESISTENCIA O DURABIIDAD Y LUEGO PROPORCIONAR LOS AGREGADOS MEDIANTE “PRUEBAS”. OBRAS CHICAS MATERIAL EN ACOPIO MUY POCA INFORMACIÓN SOBRE LOS MAT. A USAR HIPÓTESIS DATOS DISEÑO AJUSTES DOSIFIC.:

4 DATOS DISEÑO OBRA MATERIALES T.M.A.  1/5 b  3/4 s ó r
PLANO ENCOFRADO PLANO ARMADURA MÉTODO COMPACT. Ap = p RESIST. ESPECÍF. ƒ´c= H-20 UBICACIÓN: COSTA ATLÁNTICA < 1 KM.COSTA DESVIO ST Tipo de cemento: normal T. M.A.  19 mm DISEÑO T.M.A.  1/5 b  3/4 s ó r  1/3 h (alt. de losa) 1- VERIFICACIÓN T.M.A. s r b 2- DETERMINACIÓN DEL Ap. Ap= 7cm +/- 2 cm

5 Propiedades del Hormigón Fresco Consistencia del Hormigón
CIRSOC: 6 rangos de consistencia Pastones= consistencia de diseño +/- tolerancias (tabla 5.2

6

7 Dosificación CIRSOC 201 – NOV. 2002
Asegurar: materiales y proporciones del H. Escurrimiento entre Aº Llenado completo de los encofrados Terminación Adecuado según el método de colocación y compactación Sin segregación Sin exudación perjudicial Trabajabilidad: Ap= 7 cm +/- 2 cm

8 3- Estimación de la resistencia de diseño
īc r = īc + 1,34 s = 29 Mpa H-20 īc r = īc + 2,33 s Р3,5 = 30.5 Mpa S= 6 MPa Modo de control 1 Modo de control 2 īc r = (īc + 5) + 1,34 s = 33 MPa S=ļ (control de calidad) S= no se conoce - Tabla

9 30.5 Mpa a/c= 0.5

10 4- Especificaciones por durabilidad
Químicos Físicos Físicos - químicos Degradación de la estructura Acciones Vida útil (CIRSOC) = 50 años Identifica el tipo de medio ambiente definir agresividad Se especifica: clase de resistencia del hormigón: H -35 tipo de exposición: M1

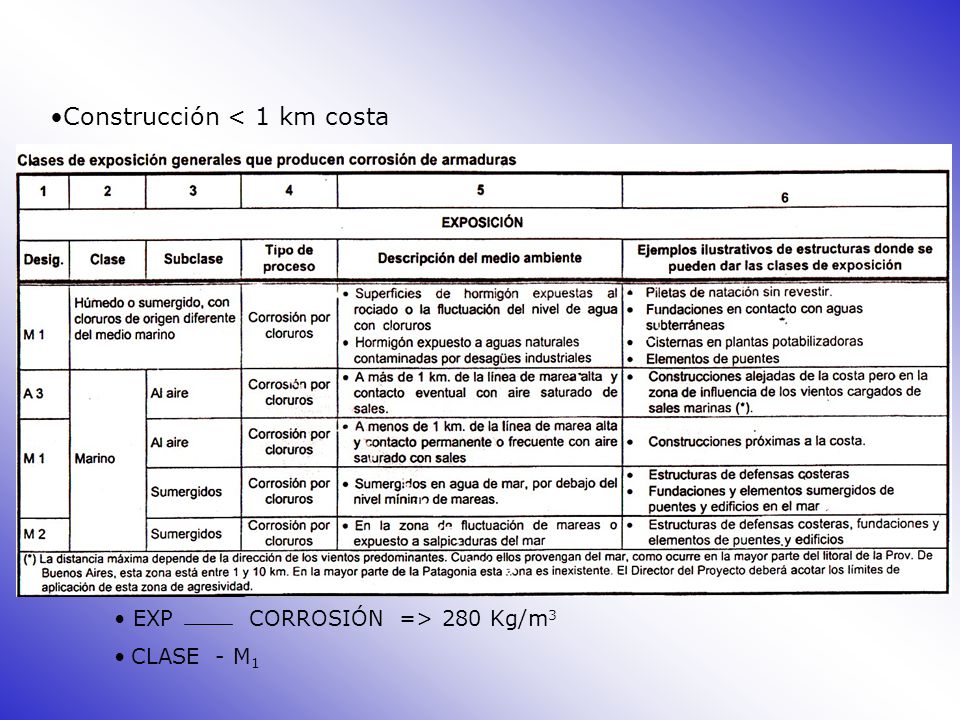

11 Construcción < 1 km costa
EXP CORROSIÓN => 280 Kg/m3 CLASE - M1

12 a/c= 0,45 f´c min = H-35

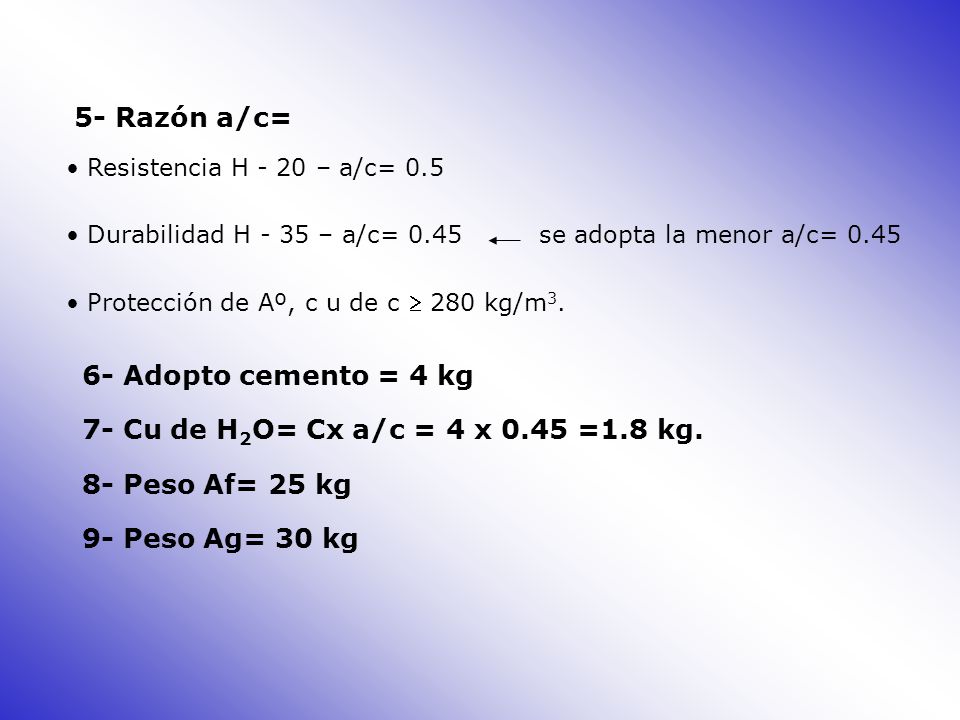

13 5- Razón a/c= 6- Adopto cemento = 4 kg
Resistencia H - 20 – a/c= 0.5 Durabilidad H - 35 – a/c= se adopta la menor a/c= 0.45 Protección de Aº, c u de c  280 kg/m3. 6- Adopto cemento = 4 kg 7- Cu de H2O= Cx a/c = 4 x 0.45 =1.8 kg. 8- Peso Af= 25 kg 9- Peso Ag= 30 kg

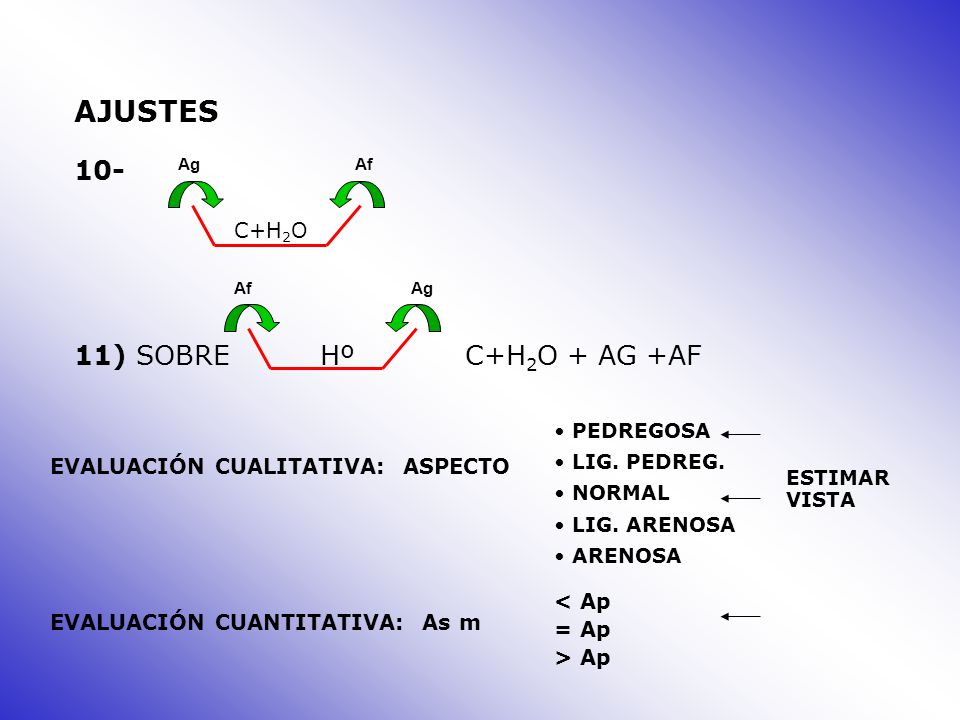

14 AJUSTES 10- 11) SOBRE Hº C+H2O + AG +AF C+H2O
PEDREGOSA LIG. PEDREG. NORMAL LIG. ARENOSA ARENOSA EVALUACIÓN CUALITATIVA: ASPECTO ESTIMAR VISTA < Ap = Ap > Ap EVALUACIÓN CUANTITATIVA: As m

15 CORRECCIÓN RESULTADOS PRIMER PASTON 2º PASTON = = AJUSTES CEM: 4.00
H2O A. fino A. Grueso ASP. LIG ARENOSO – NORMAL ASEN: 5 cm TERM. : BUENA (+) VARILL.: COHESIVO (+) P. = 27.00 CORRECCIÓN % AG. FINO P. ARENA x 100= 35.7 % % = P. ARENA + P. GRUESO % AG. TOTALES Par + PG x 100= 77.7 % % = Pc + P H2O + Par + PG 2º PASTON CEM: H2O A. fino A. Grueso ASP. LIG PEDREGOSO ASEN: 10 cm TERM. : BUENA VARILLEO: COHESIVO P. = 26.600

16 12- DETERMINACIÓN P.U.V. F 2.470 Kg./m3
SE CONTINUA SUMANDO ARENA Y PIEDRA EN PROPORCIÓN SIMILAR HASTA ASEN. = 6 CM 3º PASTON CEM: H2O A. Fino A. Grueso ASP. LIG. PEDREGOSO ASEN: 7 cm TERM. : BUENA VARILLEO: COHESIVO P. = 26.900 12- DETERMINACIÓN P.U.V. F Kg./m3 13- DOSIF. P/ 1M3 DE HORMIGÓN 1M3 CEMENTO Kg. AGUA Kg. ARENA Kg. AG. Grueso Kg. Kg Kg. 2470 Kg x

17 DOSIFICACIÓN para 1M3 CEMENTO 367 Kg. AGUA 165 Kg. A. FINO 661 Kg.
AG. Grueso Kg. 2470 kg P. = % A. fino = 34.10 % AT = Cu de c: 367 > 280 kg/m3 – corrosión 30%. 661= = 565 > 440 Kg/ m3 – Mat. Pulv.

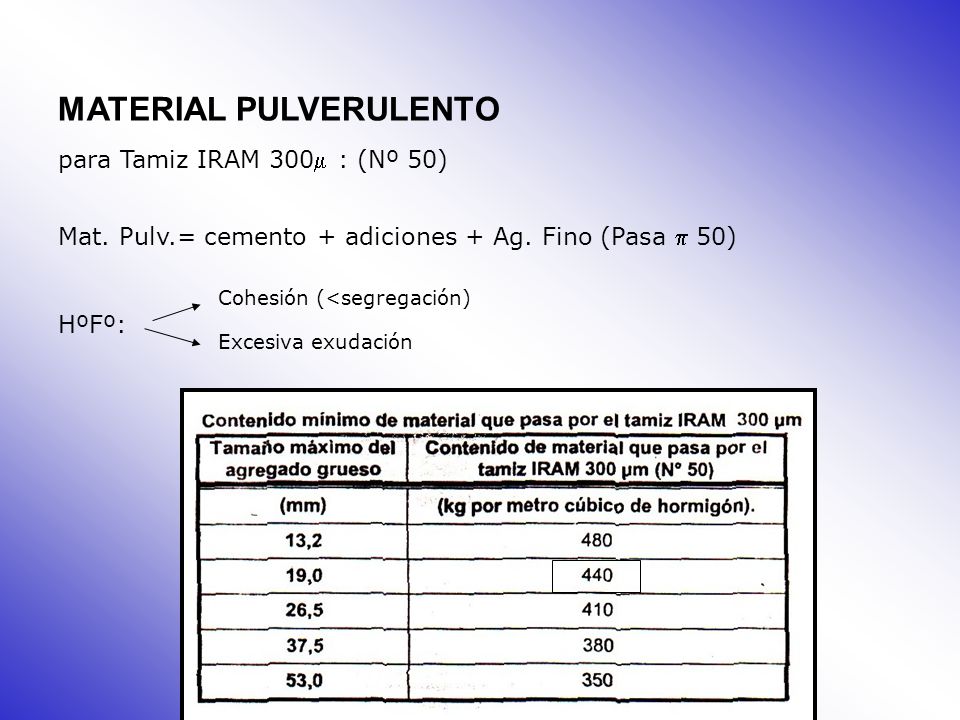

18 MATERIAL PULVERULENTO
para Tamiz IRAM 300 : (Nº 50) Mat. Pulv.= cemento + adiciones + Ag. Fino (Pasa  50) Cohesión (<segregación) Excesiva exudación HºFº:

19 CONTENIDO UNITARIO APROXIMADO DE AGUA PARA DISTINTOS ASENTAMIENTOS Y TAMAÑOS DEL AGREGADO GRUESO (1)
Contenido unitario de agua (lts. m3 de hormigón) para los tamaños máximos de agregado que se indican cm 3/8¨ ½¨ 3/4¨ 1¨ 11/2¨ 2¨ 3¨ 6¨ Hormigón normal 2 a 5 208 198 183 178 163 153 144 124 7 a 10 228 218 203 193 168 158 139 15 a 18 243 213 188 149 Aire naturalmente incorporado en un hormigón normal % en volumen 3 2,5 2 1,5 1 0,5 0,3 0,2 Hormigón con aire intencionalmente incorporado 134 109 119 129 Contenido total de aire recomendado (promedio), %en volumen 8 7 6 5 4,5 4 3,5

20 VOLUMEN DE AGREGADO GRUESO POR UNIDAD DE VOLUMEN DE HORMIGON (1)
Tamaño máximo del agregado, en pulgadas Volumen del agregado grueso, seco y compactado por unidad de volumen de hormigón, para distintos módulos de finura del agregado grueso 2,4 2,6 2,8 3 3/8--(9,5 mm) 0,46 0,44 0,42 0,4 ½--(12,7 mm) 0,55 0,53 0,51 0,49 ¾--(19,1 mm) 0,65 0,63 0,61 0,59 1--(25,4 mm) 0,7 0,68 0,66 0,64 11/2--(38.1 mm) 0,76 0,74 0,72 2--(50,8 mm) 0,79 0,77 0,75 0,73 3--(76,2 mm) 0,84 0,82 0,8 0,78 6--(152,4 mm) 0,9 0,88 0,86
