ELECTRICIDAD BASICA.

Presentación del tema: "ELECTRICIDAD BASICA."— Transcripción de la presentación:

1 ELECTRICIDAD BASICA

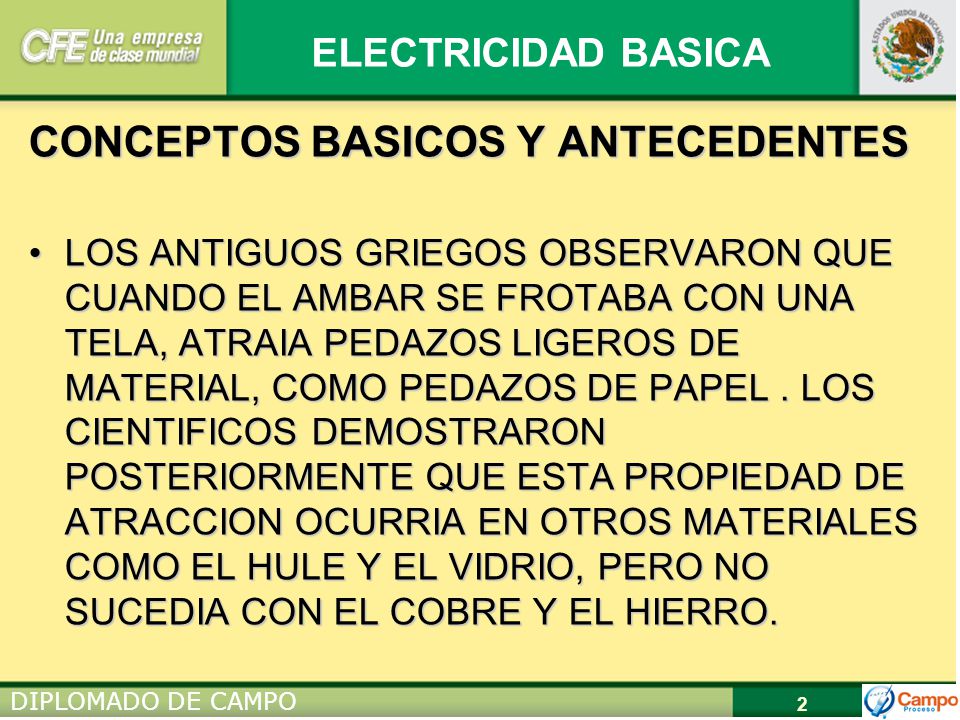

2 CONCEPTOS BASICOS Y ANTECEDENTES
LOS ANTIGUOS GRIEGOS OBSERVARON QUE CUANDO EL AMBAR SE FROTABA CON UNA TELA, ATRAIA PEDAZOS LIGEROS DE MATERIAL, COMO PEDAZOS DE PAPEL . LOS CIENTIFICOS DEMOSTRARON POSTERIORMENTE QUE ESTA PROPIEDAD DE ATRACCION OCURRIA EN OTROS MATERIALES COMO EL HULE Y EL VIDRIO, PERO NO SUCEDIA CON EL COBRE Y EL HIERRO.

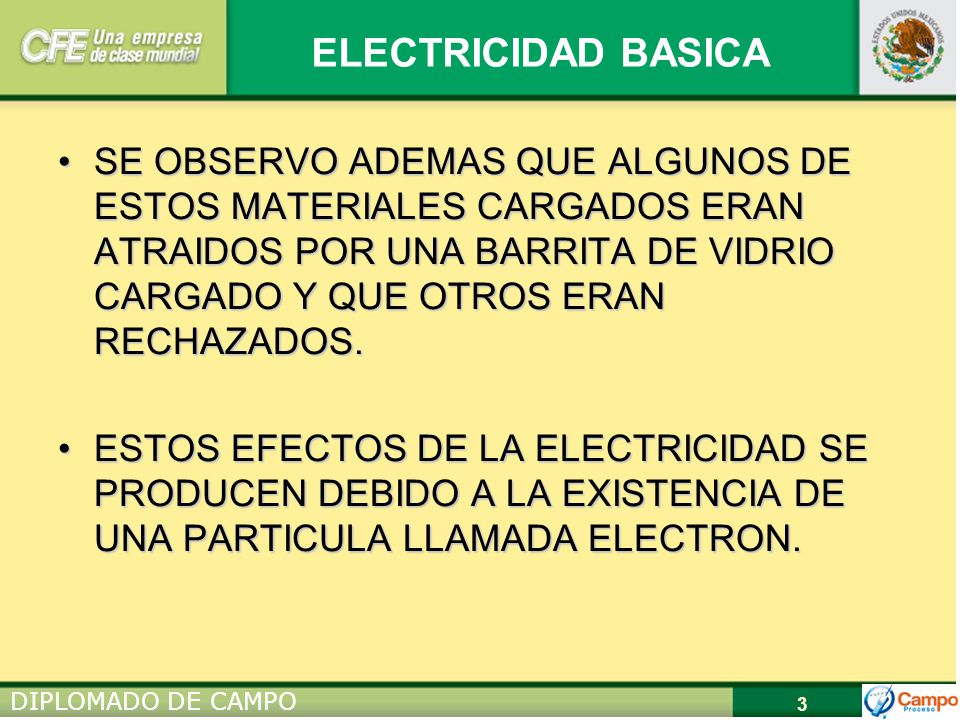

3 SE OBSERVO ADEMAS QUE ALGUNOS DE ESTOS MATERIALES CARGADOS ERAN ATRAIDOS POR UNA BARRITA DE VIDRIO CARGADO Y QUE OTROS ERAN RECHAZADOS. ESTOS EFECTOS DE LA ELECTRICIDAD SE PRODUCEN DEBIDO A LA EXISTENCIA DE UNA PARTICULA LLAMADA ELECTRON.

4 CONCEPTOS BASICO VOLTAJE: ES UNA DIFERENCIA DE POTENCIAL ENTRE DOS PUNTOS. SE REPRESENTA CON LA LETRA ( V ) Y SU UNIDAD DE MEDIDA ES EL VOLT ( V ) CORRIENTE ELECTRICA: SE LE CONOCE COMO EL FLUJO DE ELECTRONES EN UNA DIRECCION Y SENTIDO O SEA EL MOVIMIENTO DE UNA CARGA ELECTRICA. SE REPRESENTA CON LA LETRA ( I ) Y SU UNIDAD DE MEDIDA ES EL AMPERE ( A )

5 RESISTENCIA ELECTRICA: ES LA OPOSICION AL FLUJO DE LOS ELECTRONES QUE OFRECEN CIERTOS MATERIALES AL PASO DE LA CORRIENTE SE REPRESENTA CON LA LETRA Y SU UNIDAD DE MEDIDA ES EL OHMS ( Ω )

6 FRECUENCIA: EN CORRIENTE ALTERNA CADA CICLO DE UNA ALTERNACION TIENE LUGAR EN UN PERIODO DETERMINADO DE TIEMPO, DEPENDIENDO DE LA FRECUENCIA CON QUE SE PRODUCEN LAS ALTERNACIONES, EQUIVALE A LOS CICLOS POR SEGUNDO, O SEA DETERMINA LAS VECES QUE VARIA LA DIRECCION DE LA CORRIENTE CON RESPECTO AL TIEMPO. HERT( Hz )EQUIVALE A UN CICLO POR SEGUNDO.

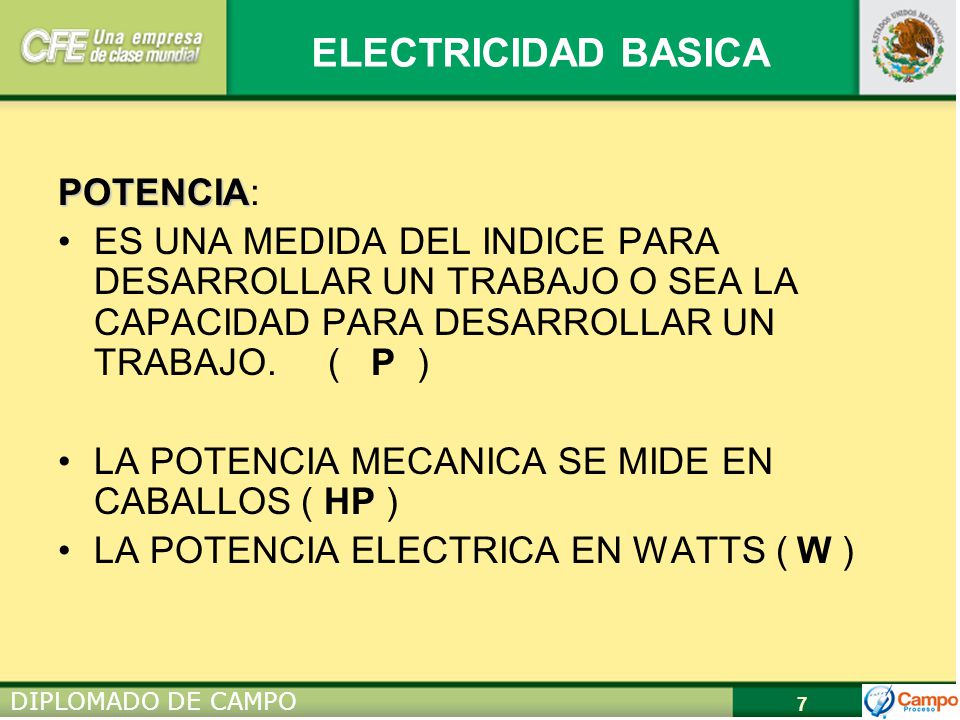

7 POTENCIA: ES UNA MEDIDA DEL INDICE PARA DESARROLLAR UN TRABAJO O SEA LA CAPACIDAD PARA DESARROLLAR UN TRABAJO. ( P ) LA POTENCIA MECANICA SE MIDE EN CABALLOS ( HP ) LA POTENCIA ELECTRICA EN WATTS ( W )

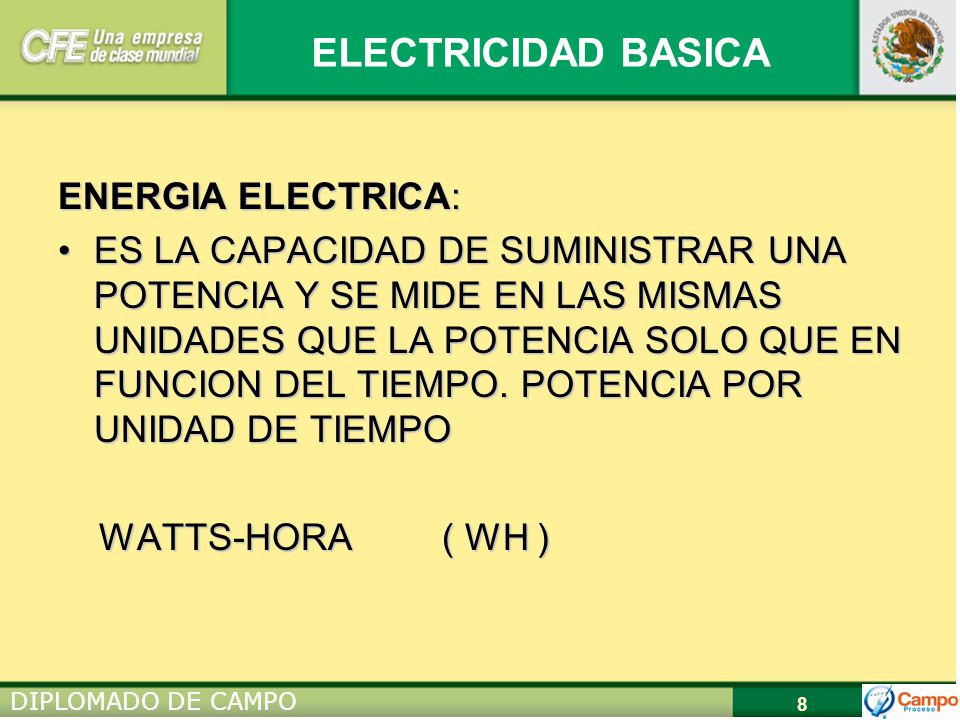

8 ENERGIA ELECTRICA: ES LA CAPACIDAD DE SUMINISTRAR UNA POTENCIA Y SE MIDE EN LAS MISMAS UNIDADES QUE LA POTENCIA SOLO QUE EN FUNCION DEL TIEMPO. POTENCIA POR UNIDAD DE TIEMPO WATTS-HORA ( WH )

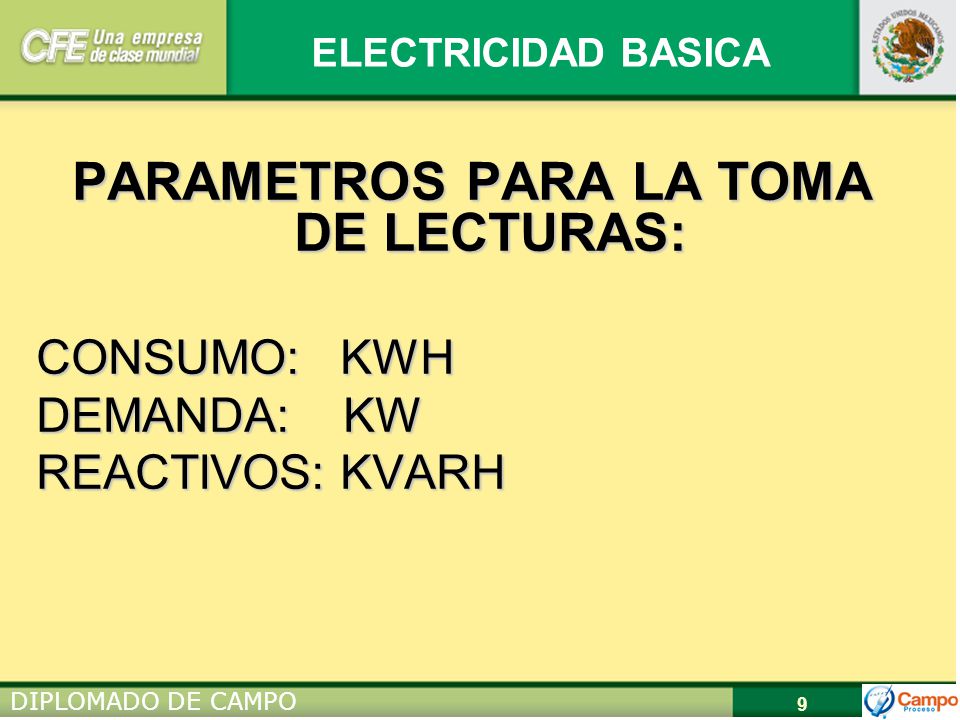

9 PARAMETROS PARA LA TOMA DE LECTURAS:
CONSUMO: KWH DEMANDA: KW REACTIVOS: KVARH

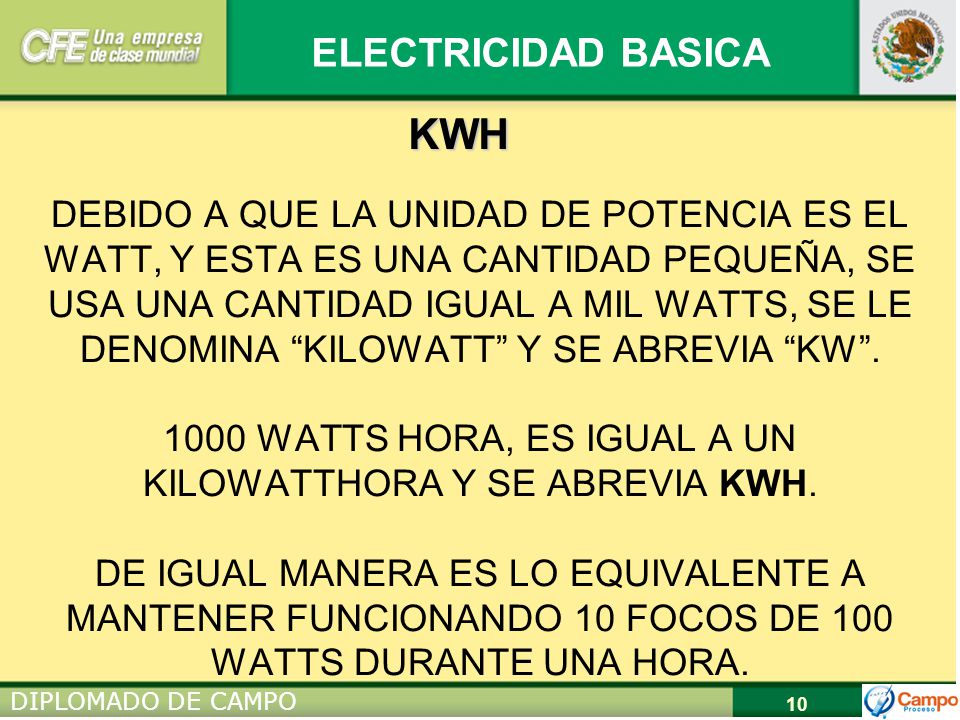

10 KWH DEBIDO A QUE LA UNIDAD DE POTENCIA ES EL WATT, Y ESTA ES UNA CANTIDAD PEQUEÑA, SE USA UNA CANTIDAD IGUAL A MIL WATTS, SE LE DENOMINA “KILOWATT” Y SE ABREVIA “KW” WATTS HORA, ES IGUAL A UN KILOWATTHORA Y SE ABREVIA KWH. DE IGUAL MANERA ES LO EQUIVALENTE A MANTENER FUNCIONANDO 10 FOCOS DE 100 WATTS DURANTE UNA HORA.

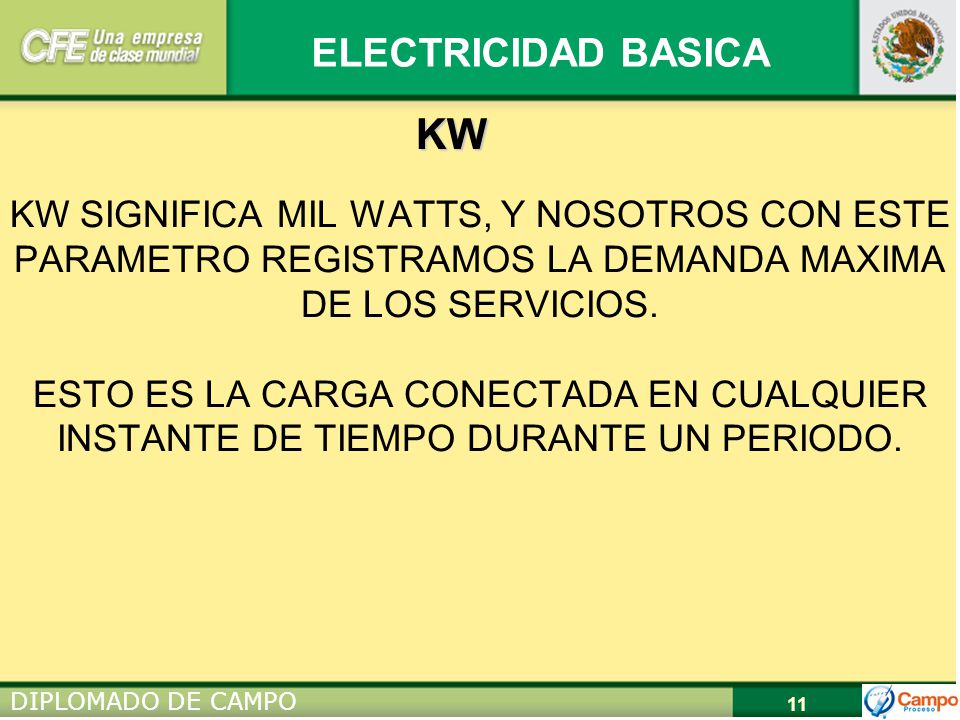

11 KW KW SIGNIFICA MIL WATTS, Y NOSOTROS CON ESTE PARAMETRO REGISTRAMOS LA DEMANDA MAXIMA DE LOS SERVICIOS. ESTO ES LA CARGA CONECTADA EN CUALQUIER INSTANTE DE TIEMPO DURANTE UN PERIODO.

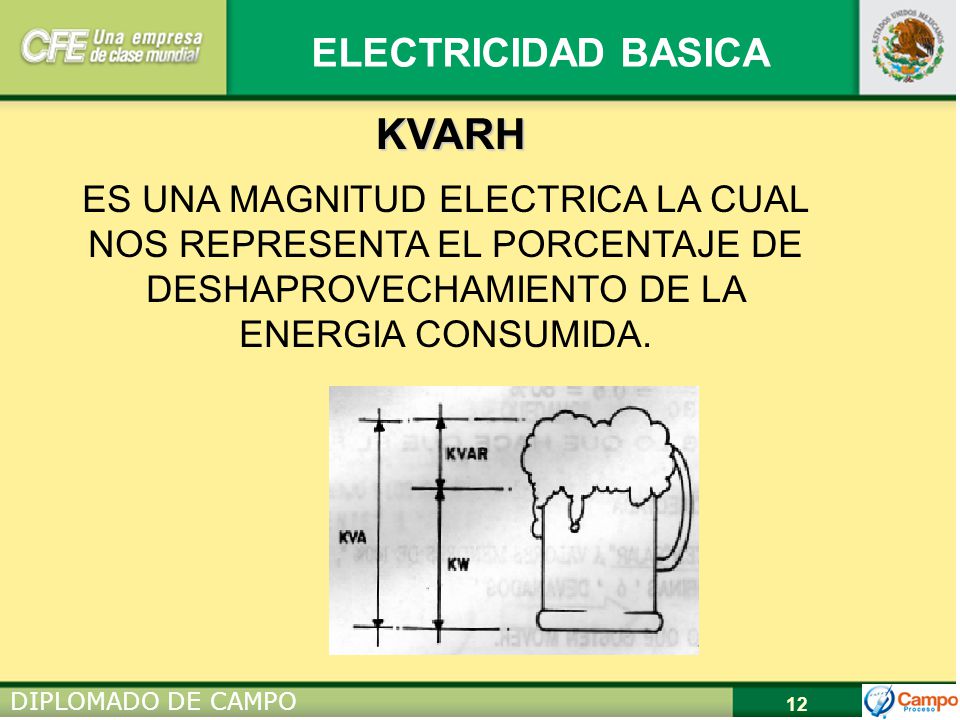

12 KVARH ES UNA MAGNITUD ELECTRICA LA CUAL NOS REPRESENTA EL PORCENTAJE DE DESHAPROVECHAMIENTO DE LA ENERGIA CONSUMIDA.

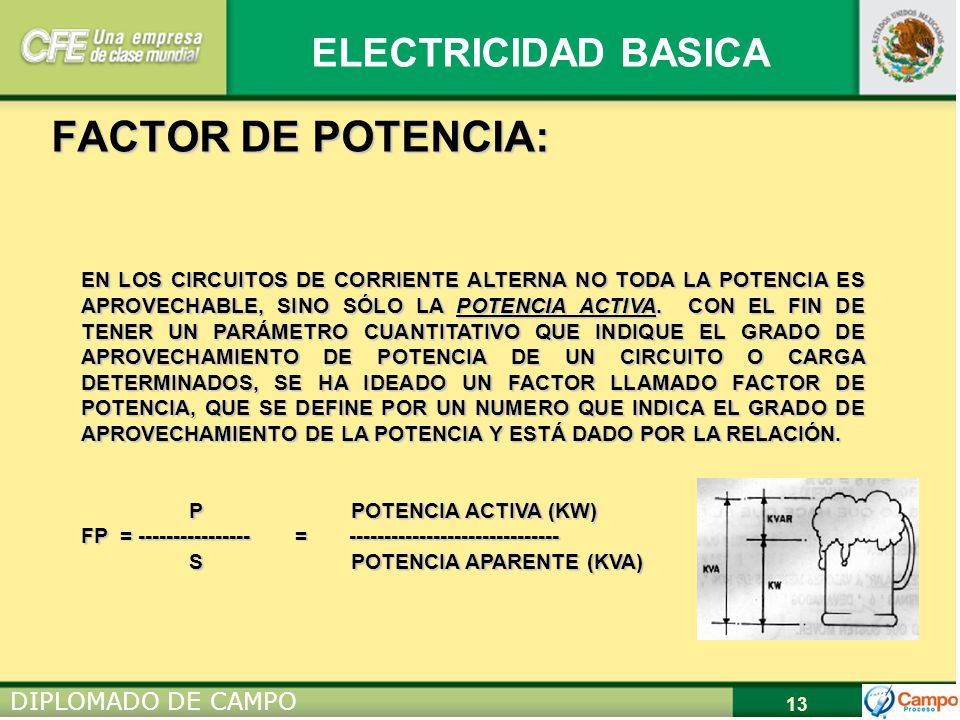

13 FACTOR DE POTENCIA: EN LOS CIRCUITOS DE CORRIENTE ALTERNA NO TODA LA POTENCIA ES APROVECHABLE, SINO SÓLO LA POTENCIA ACTIVA. CON EL FIN DE TENER UN PARÁMETRO CUANTITATIVO QUE INDIQUE EL GRADO DE APROVECHAMIENTO DE POTENCIA DE UN CIRCUITO O CARGA DETERMINADOS, SE HA IDEADO UN FACTOR LLAMADO FACTOR DE POTENCIA, QUE SE DEFINE POR UN NUMERO QUE INDICA EL GRADO DE APROVECHAMIENTO DE LA POTENCIA Y ESTÁ DADO POR LA RELACIÓN. P POTENCIA ACTIVA (KW) FP = = S POTENCIA APARENTE (KVA)

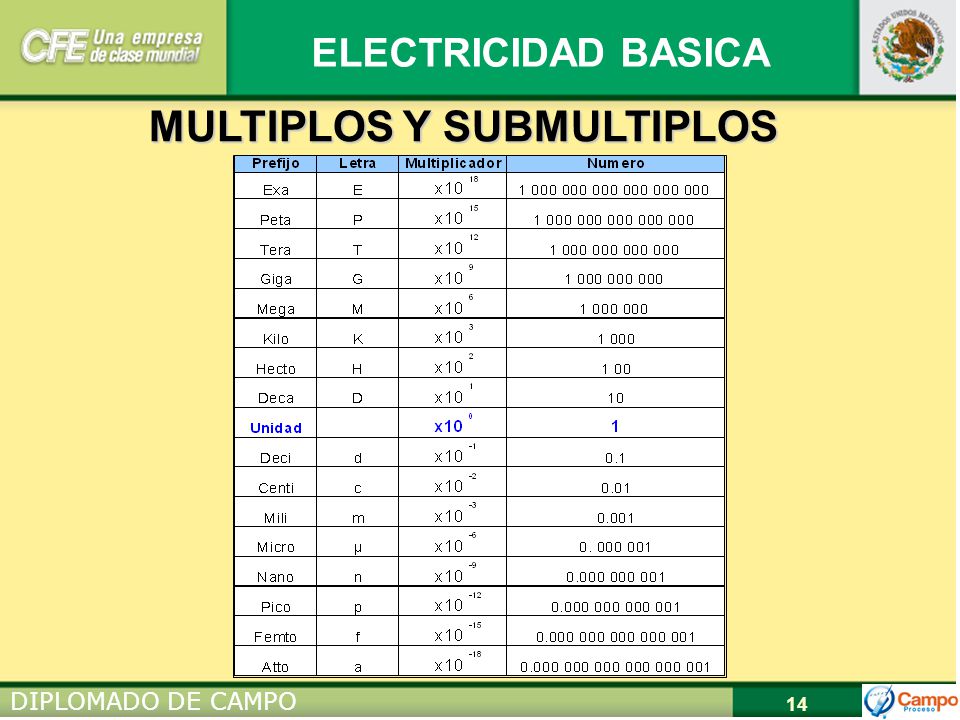

14 MULTIPLOS Y SUBMULTIPLOS

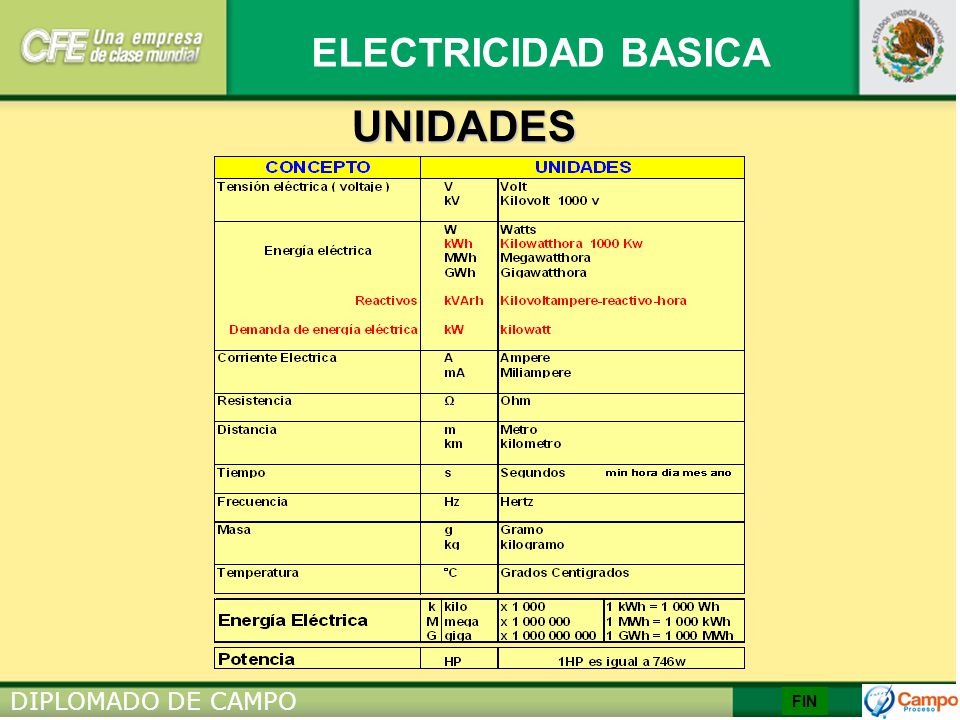

15 UNIDADES FIN
