FRAME RELAY.

Presentación del tema: "FRAME RELAY."— Transcripción de la presentación:

1 FRAME RELAY

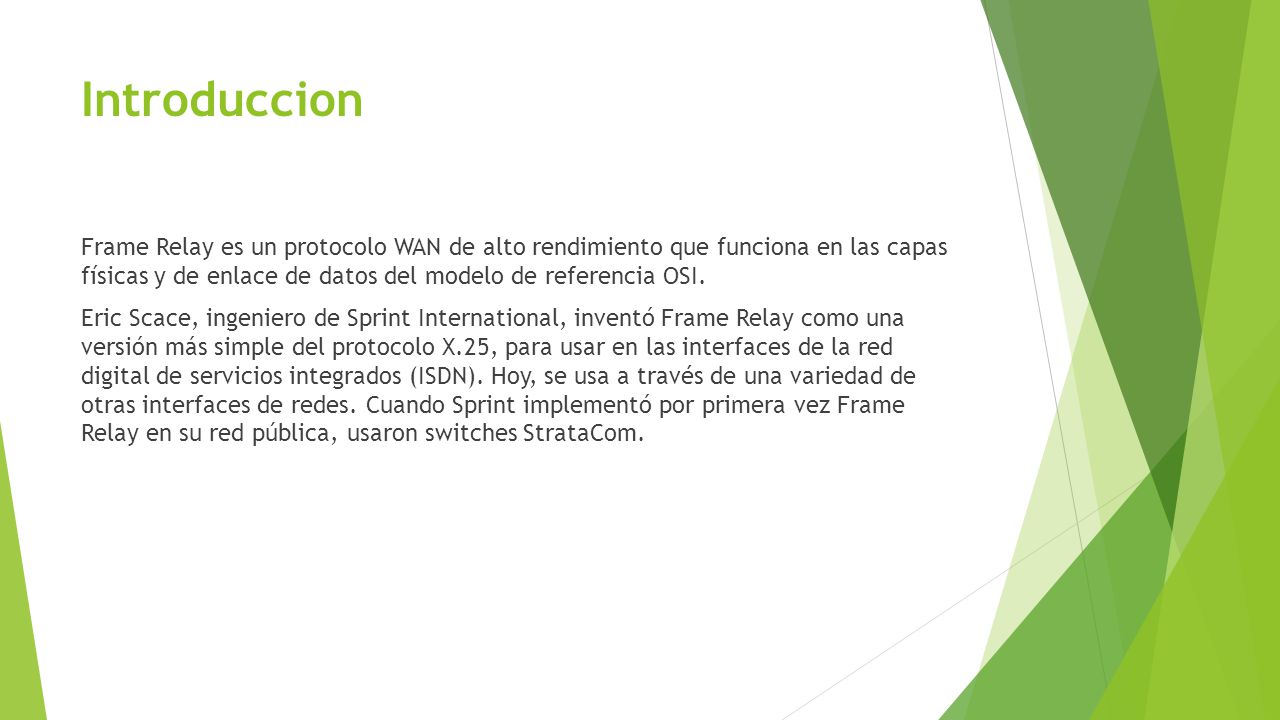

2 Introduccion Frame Relay es un protocolo WAN de alto rendimiento que funciona en las capas físicas y de enlace de datos del modelo de referencia OSI. Eric Scace, ingeniero de Sprint International, inventó Frame Relay como una versión más simple del protocolo X.25, para usar en las interfaces de la red digital de servicios integrados (ISDN). Hoy, se usa a través de una variedad de otras interfaces de redes. Cuando Sprint implementó por primera vez Frame Relay en su red pública, usaron switches StrataCom.

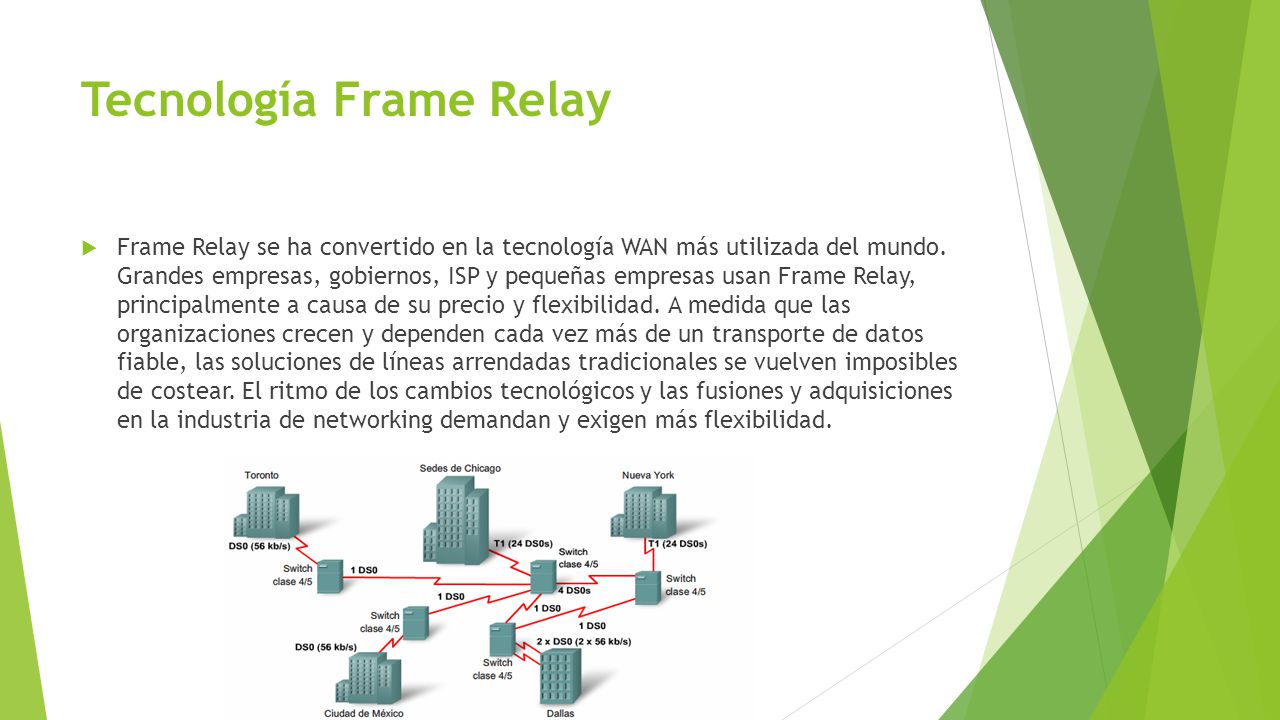

3 Tecnología Frame Relay
Frame Relay se ha convertido en la tecnología WAN más utilizada del mundo. Grandes empresas, gobiernos, ISP y pequeñas empresas usan Frame Relay, principalmente a causa de su precio y flexibilidad. A medida que las organizaciones crecen y dependen cada vez más de un transporte de datos fiable, las soluciones de líneas arrendadas tradicionales se vuelven imposibles de costear. El ritmo de los cambios tecnológicos y las fusiones y adquisiciones en la industria de networking demandan y exigen más flexibilidad.

4 Tecnología Frame Relay

5 Rentabilidad de Frame Relay
Frame Relay es una opción más rentable por dos motivos. En primer lugar, con líneas dedicadas, los clientes pagan por una conexión de extremo a extremo. Esto incluye el bucle local y el enlace de red. Con Frame Relay, los clientes sólo pagan por el bucle local y por el ancho de banda que compran al proveedor de red

6 WAN Frame Relay A finales de la década de 1970 y principios de la década de 1990, la tecnología WAN que unía los sitios finales usaba con frecuencia el protocolo X.25. Ahora considerado un protocolo heredado, el X.25 era una tecnología de conmutación de paquetes muy popular, dado que ofrecía una conexión muy fiable a través de infraestructuras de cableado no fiables. Lo hacía al incluir controles de errores y flujo adicionales. No obstante, estas funciones adicionales sumaban gastos fijos al protocolo. Su principal aplicación era el procesamiento de autorizaciones de tarjetas de crédito y para cajeros automáticos.

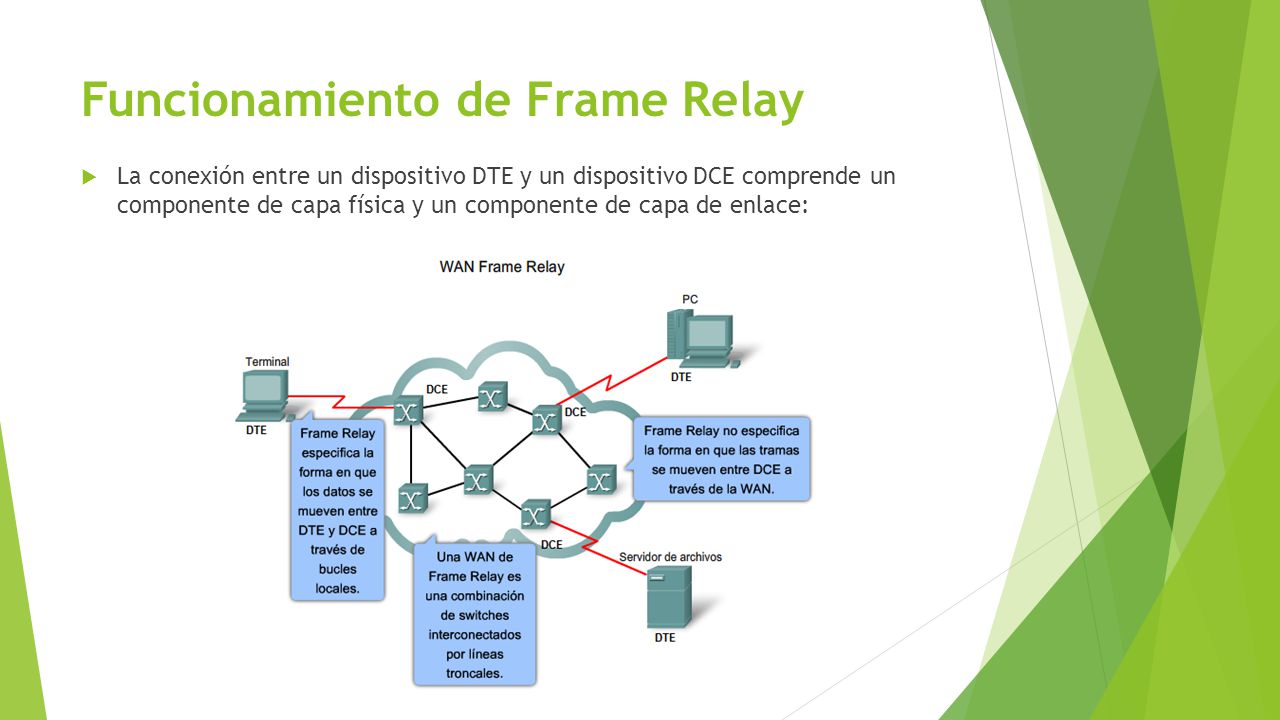

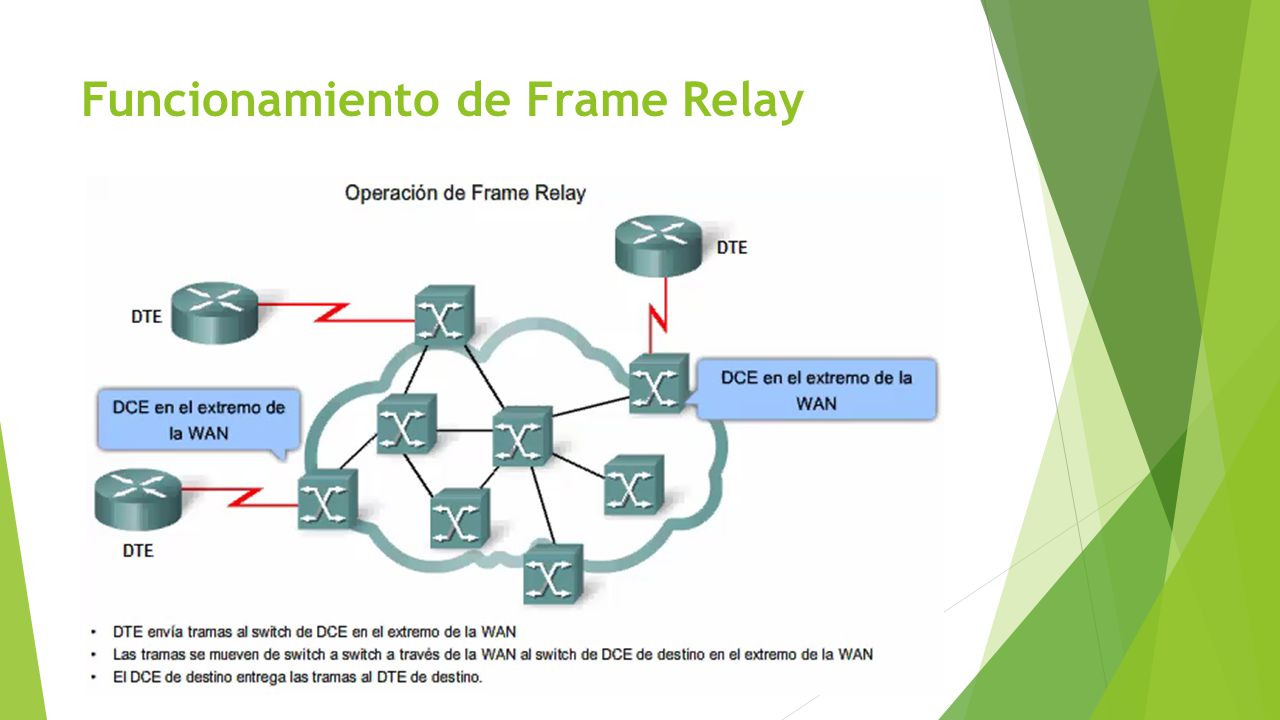

7 Funcionamiento de Frame Relay
La conexión entre un dispositivo DTE y un dispositivo DCE comprende un componente de capa física y un componente de capa de enlace:

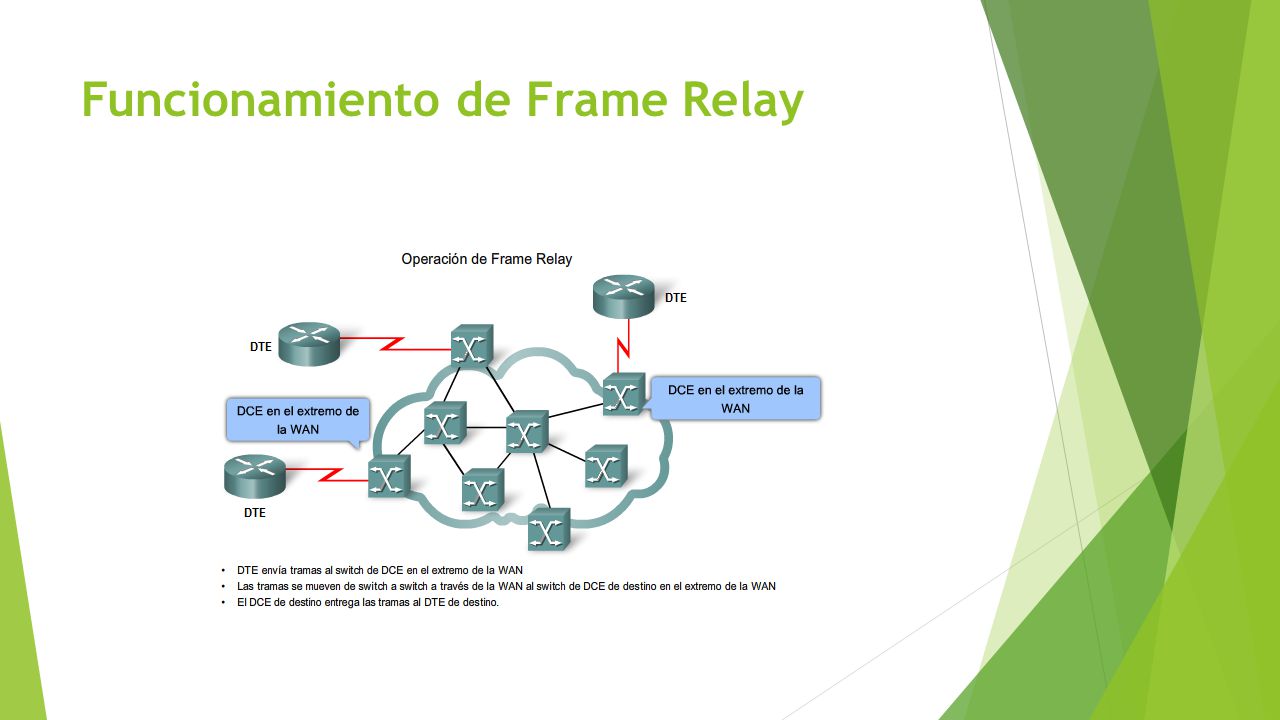

8 Funcionamiento de Frame Relay

9 Funcionamiento de Frame Relay

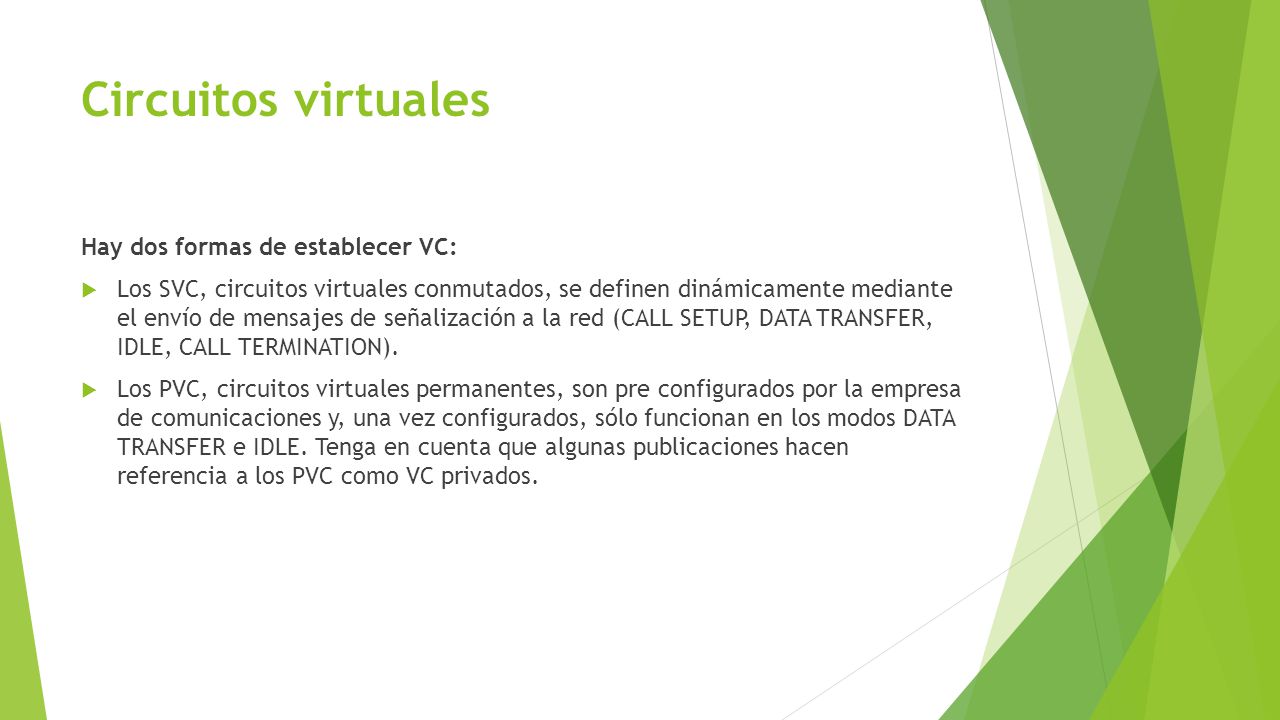

10 Circuitos virtuales Hay dos formas de establecer VC:
Los SVC, circuitos virtuales conmutados, se definen dinámicamente mediante el envío de mensajes de señalización a la red (CALL SETUP, DATA TRANSFER, IDLE, CALL TERMINATION). Los PVC, circuitos virtuales permanentes, son pre configurados por la empresa de comunicaciones y, una vez configurados, sólo funcionan en los modos DATA TRANSFER e IDLE. Tenga en cuenta que algunas publicaciones hacen referencia a los PVC como VC privados.

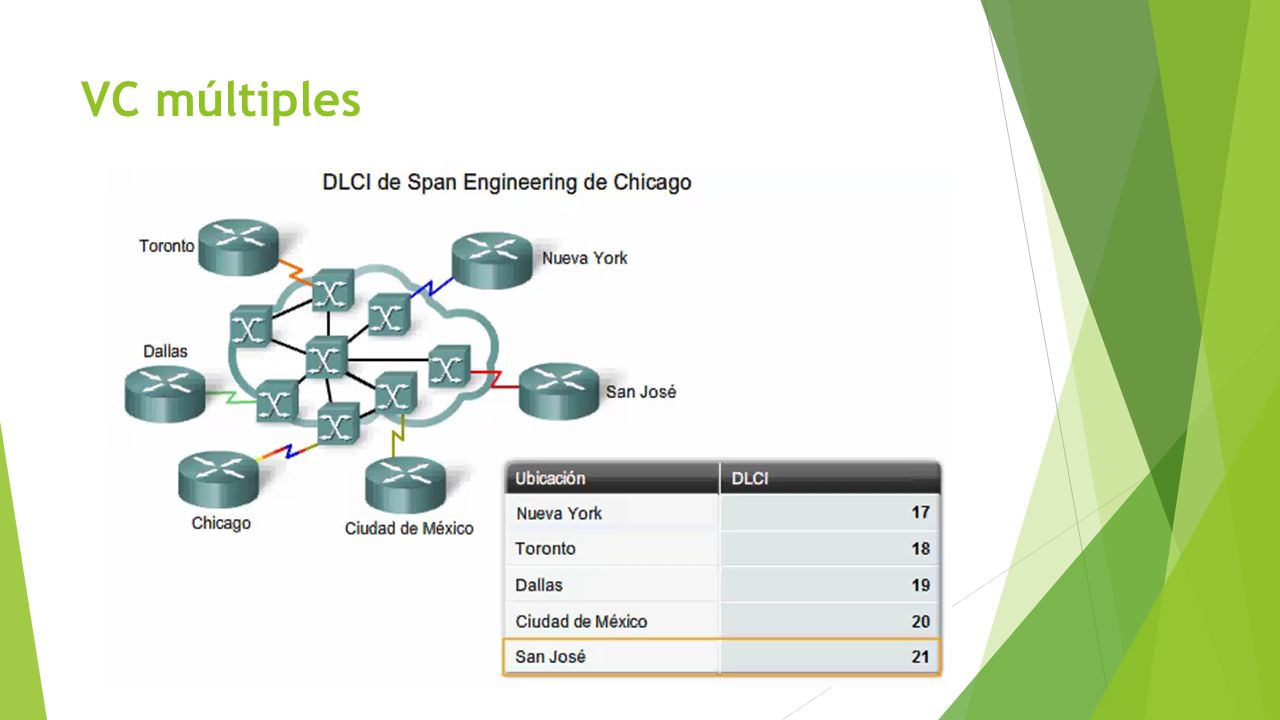

11 VC múltiples Frame Relay se multiplexa estadísticamente, lo que significa que transmite sólo una trama por vez, pero que pueden coexistir muchas conexiones lógicas en una única línea física.

12 VC múltiples

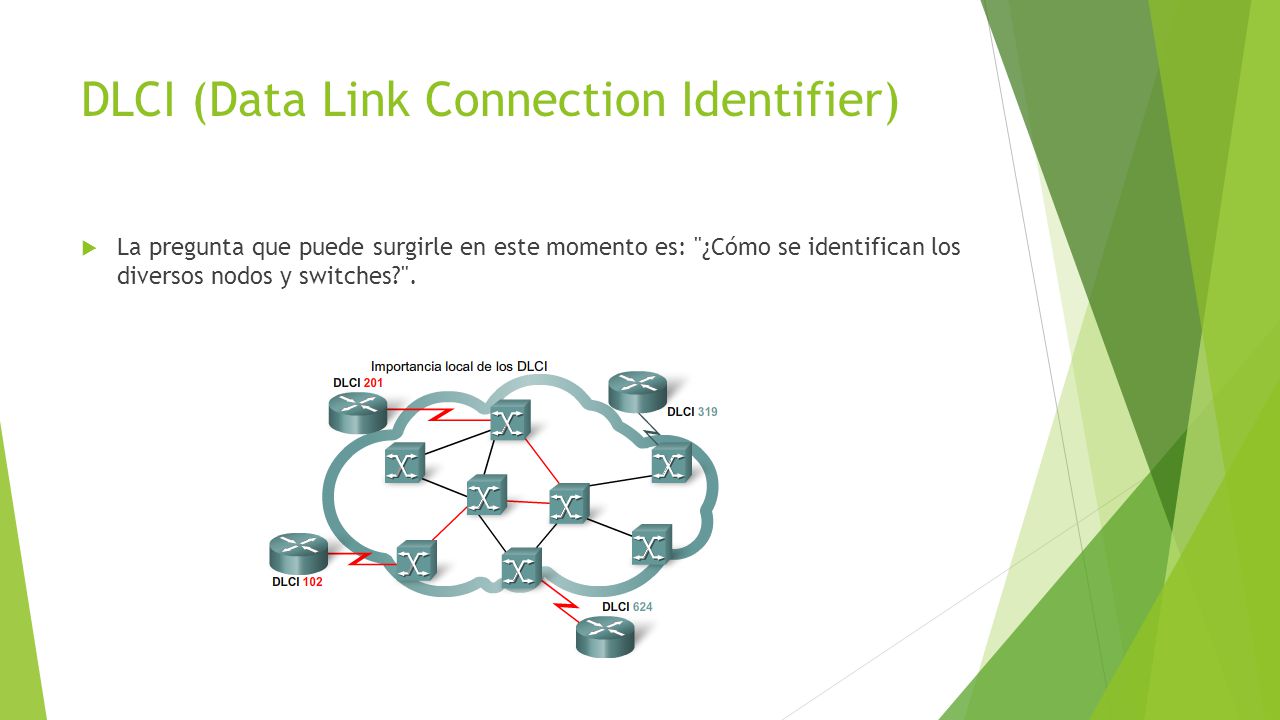

13 DLCI (Data Link Connection Identifier)
La pregunta que puede surgirle en este momento es: "¿Cómo se identifican los diversos nodos y switches?".

14 DLCI (Data Link Connection Identifier)

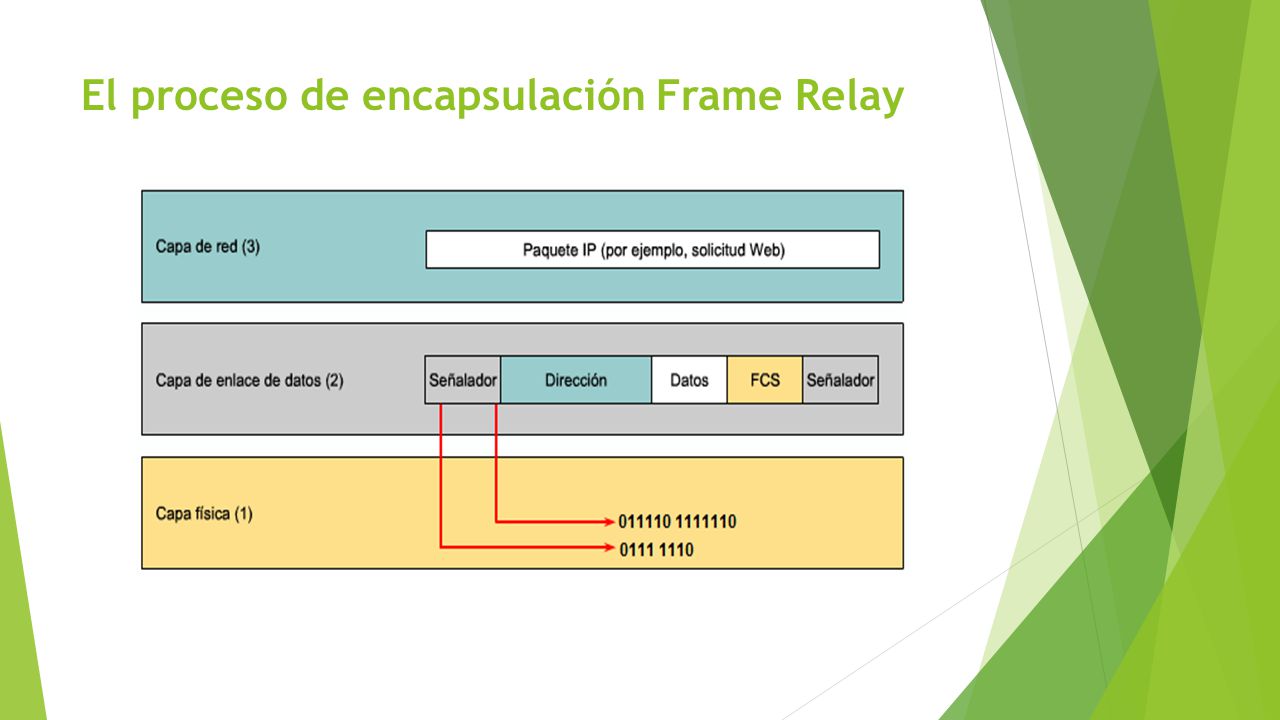

15 El proceso de encapsulación Frame Relay

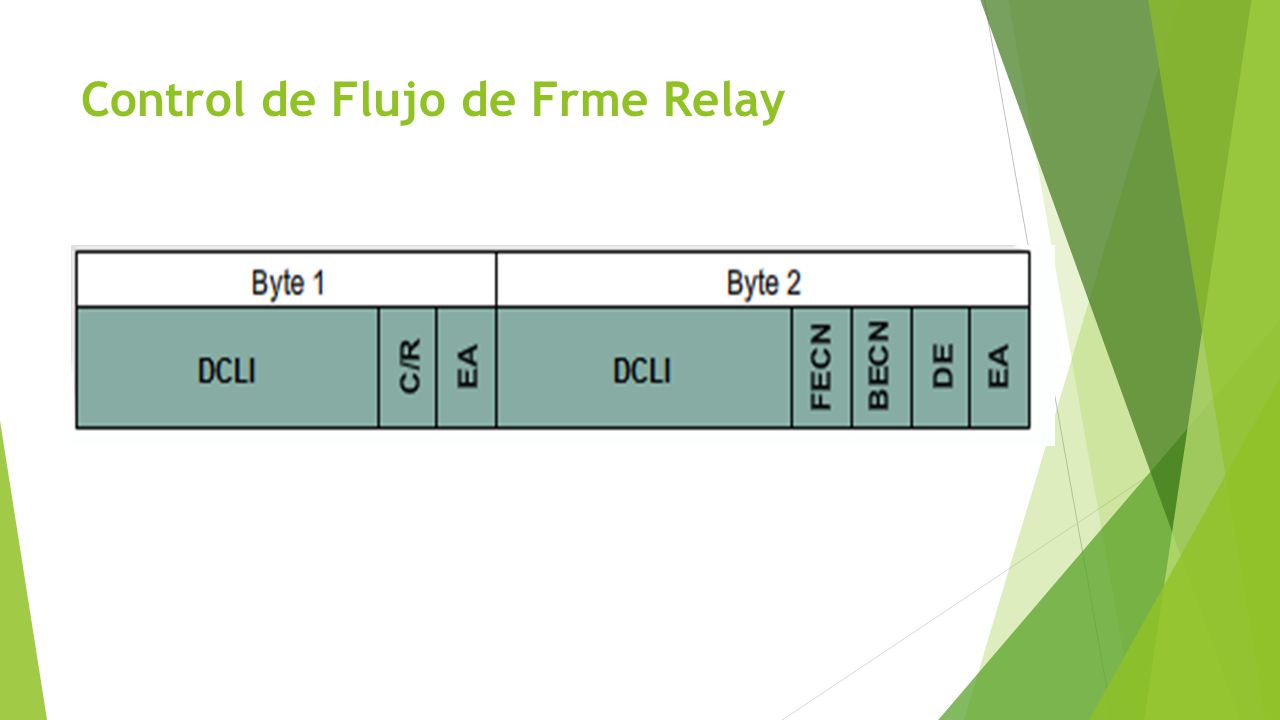

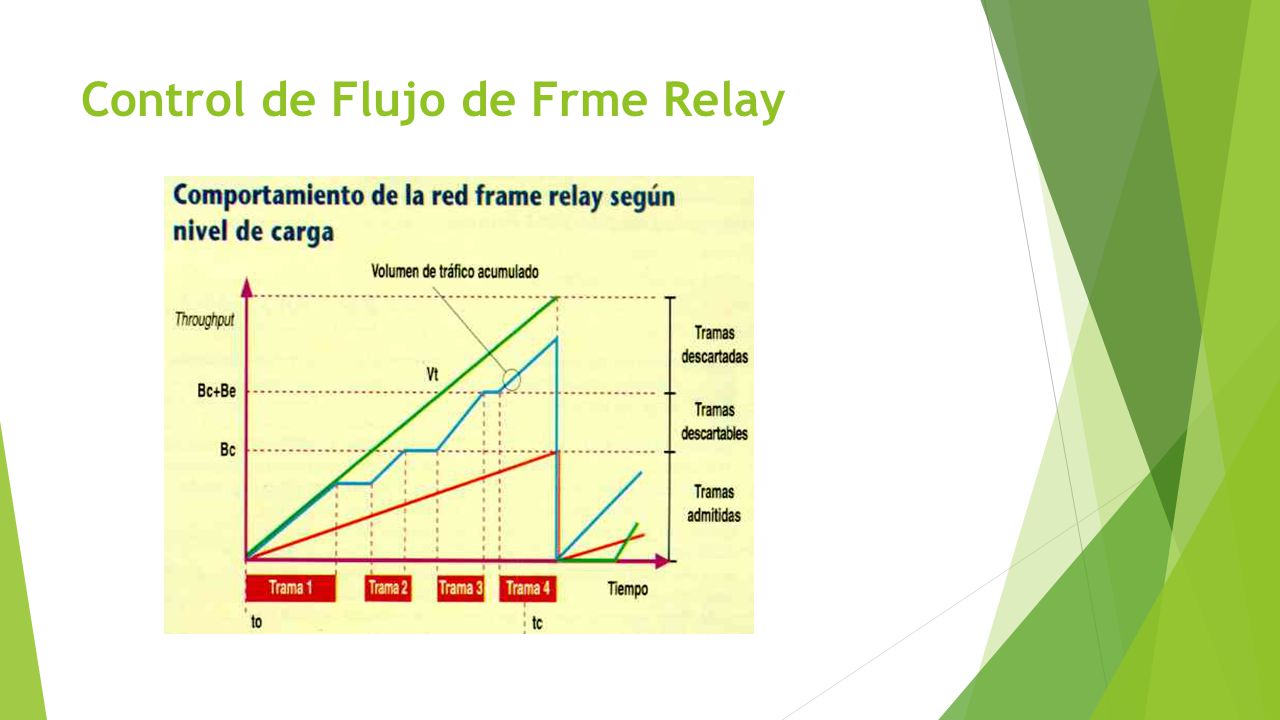

16 Control de Flujo de Frme Relay

17 Control de Flujo de Frme Relay

18 Control de Flujo de Frme Relay

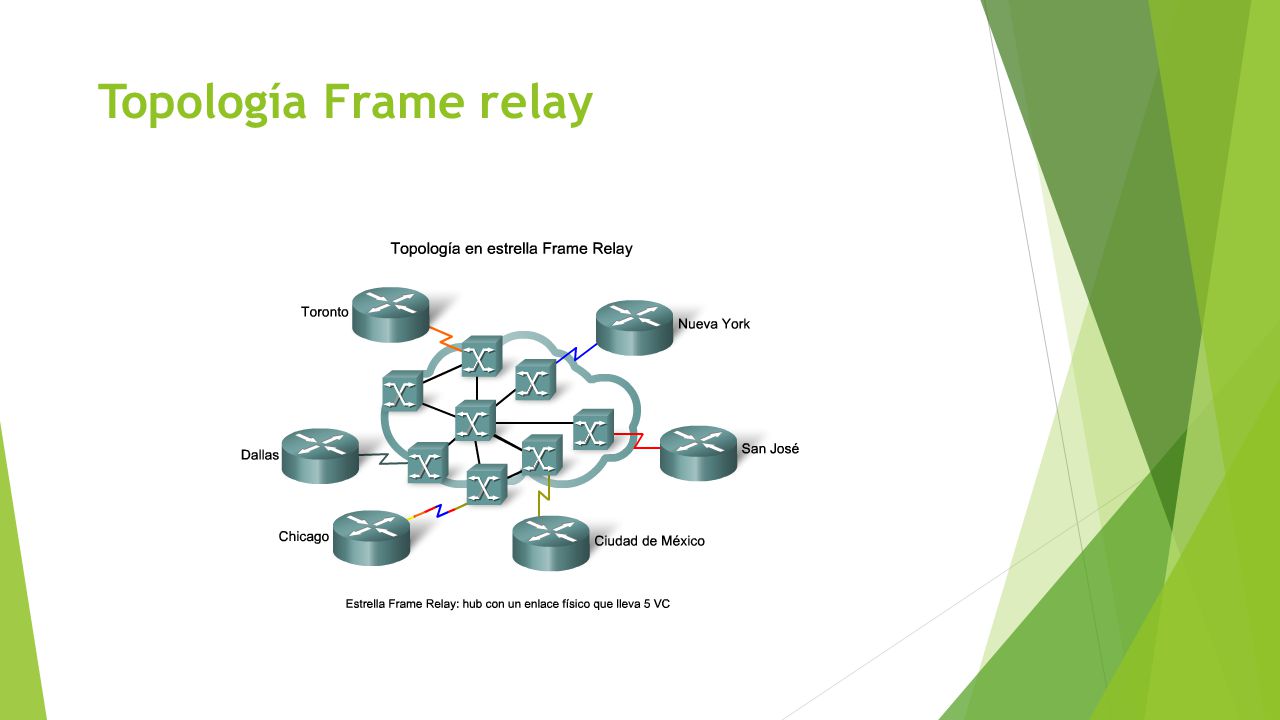

19 Topología Frame relay Topología en estrella (Hub and Spoke)

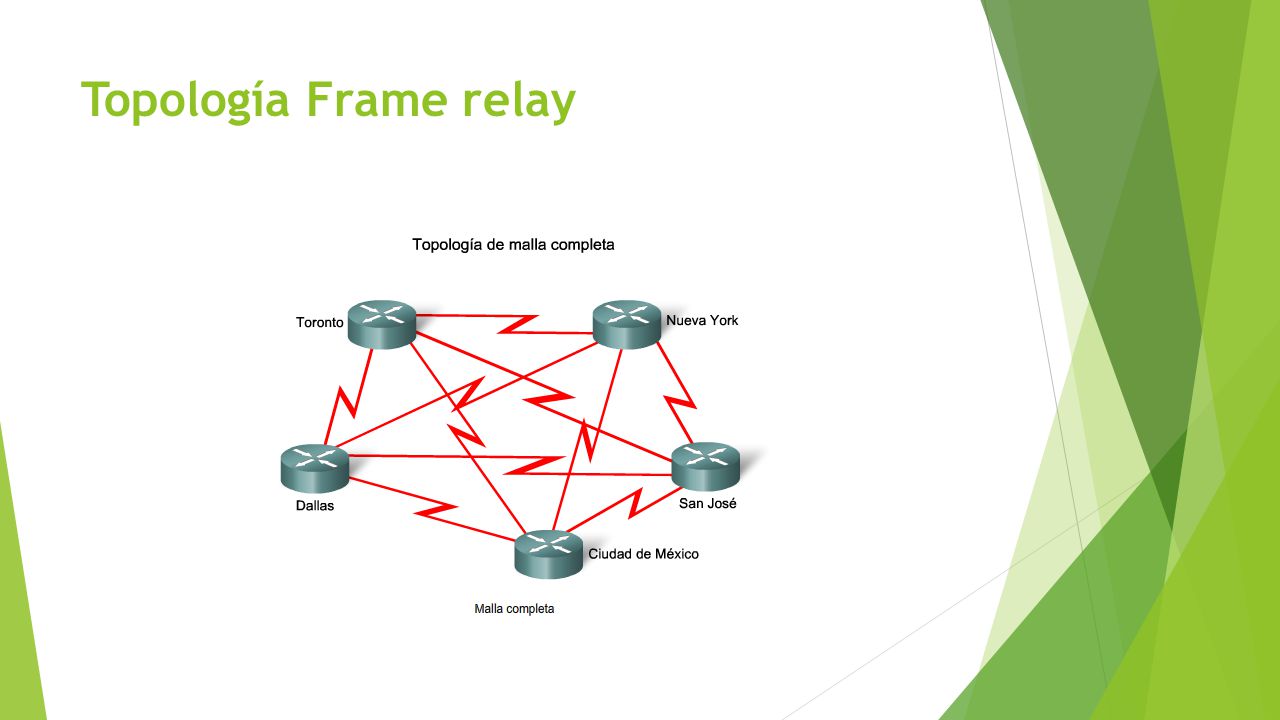

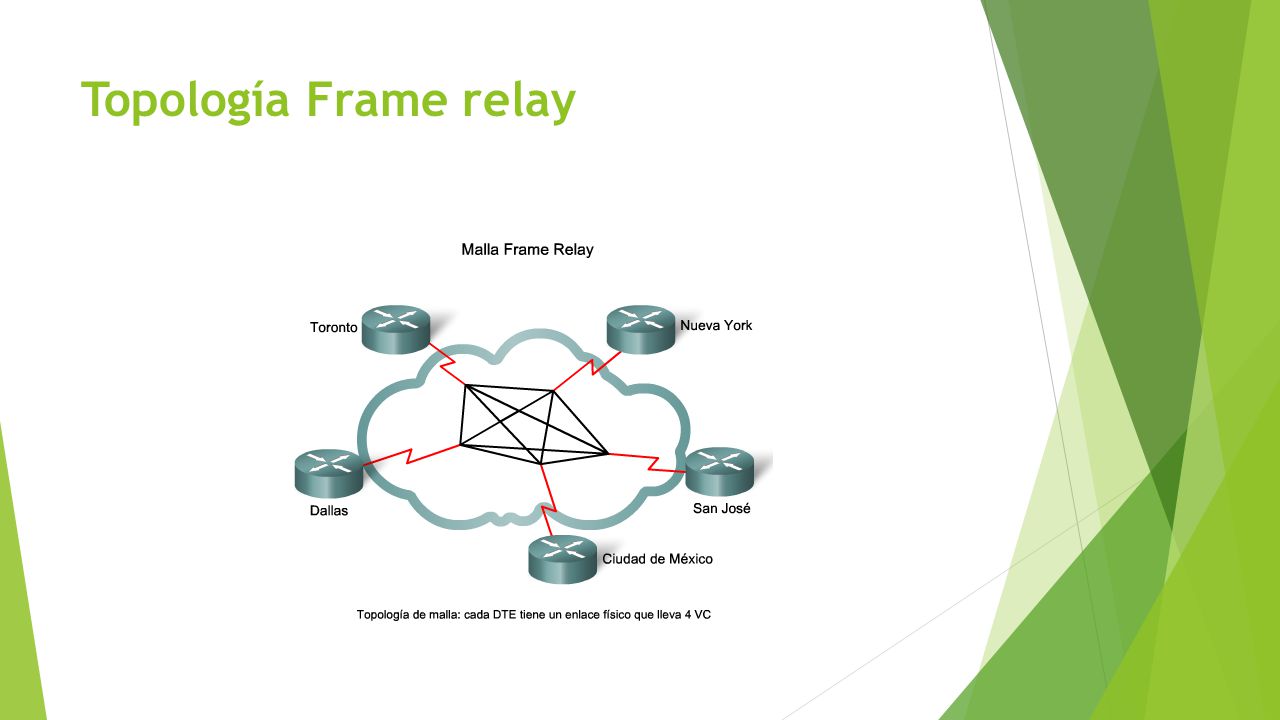

20 Topología Frame relay

21 Topología Frame relay

22 Topología Frame relay

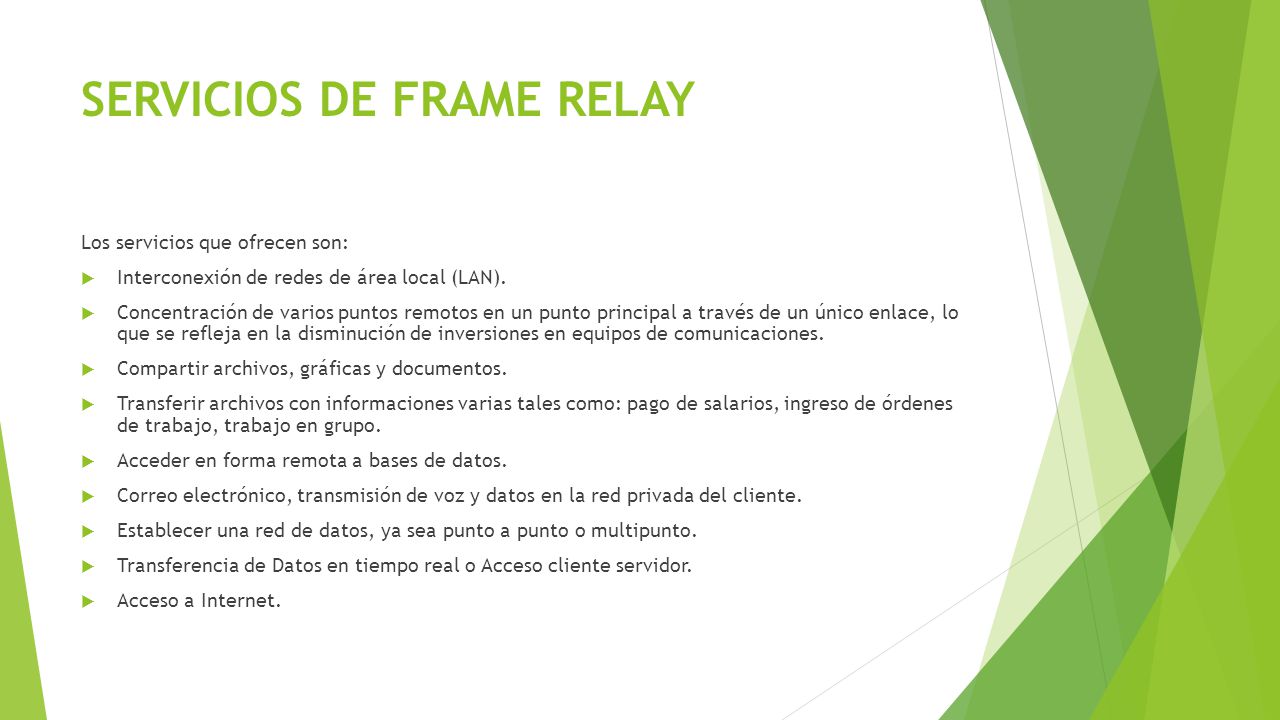

23 SERVICIOS DE FRAME RELAY
Los servicios que ofrecen son: Interconexión de redes de área local (LAN). Concentración de varios puntos remotos en un punto principal a través de un único enlace, lo que se refleja en la disminución de inversiones en equipos de comunicaciones. Compartir archivos, gráficas y documentos. Transferir archivos con informaciones varias tales como: pago de salarios, ingreso de órdenes de trabajo, trabajo en grupo. Acceder en forma remota a bases de datos. Correo electrónico, transmisión de voz y datos en la red privada del cliente. Establecer una red de datos, ya sea punto a punto o multipunto. Transferencia de Datos en tiempo real o Acceso cliente servidor. Acceso a Internet.

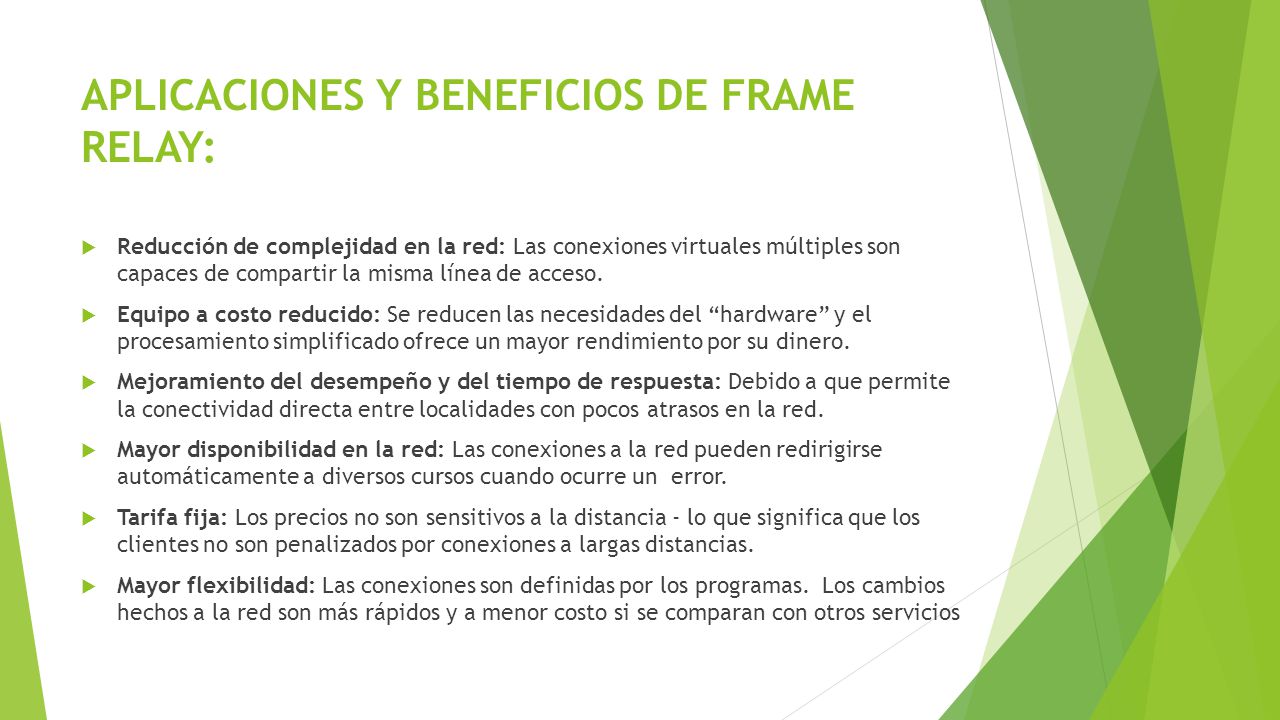

24 APLICACIONES Y BENEFICIOS DE FRAME RELAY:
Reducción de complejidad en la red: Las conexiones virtuales múltiples son capaces de compartir la misma línea de acceso. Equipo a costo reducido: Se reducen las necesidades del “hardware” y el procesamiento simplificado ofrece un mayor rendimiento por su dinero.   Mejoramiento del desempeño y del tiempo de respuesta: Debido a que permite la conectividad directa entre localidades con pocos atrasos en la red. Mayor disponibilidad en la red: Las conexiones a la red pueden redirigirse automáticamente a diversos cursos cuando ocurre un  error.           Tarifa fija: Los precios no son sensitivos a la distancia - lo que significa que los clientes no son penalizados por conexiones a largas distancias. Mayor flexibilidad: Las conexiones son definidas por los programas.  Los cambios hechos a la red son más rápidos y a menor costo si se comparan con otros servicios

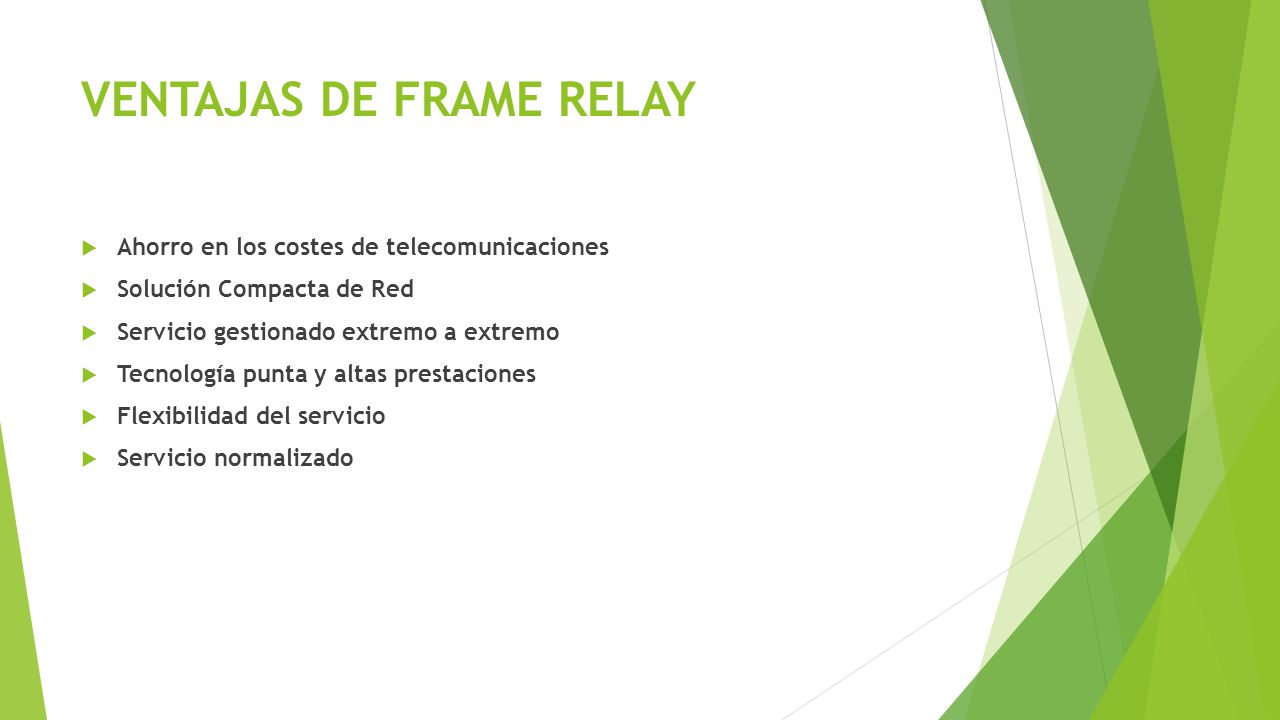

25 VENTAJAS DE FRAME RELAY
Ahorro en los costes de telecomunicaciones Solución Compacta de Red Servicio gestionado extremo a extremo Tecnología punta y altas prestaciones Flexibilidad del servicio Servicio normalizado

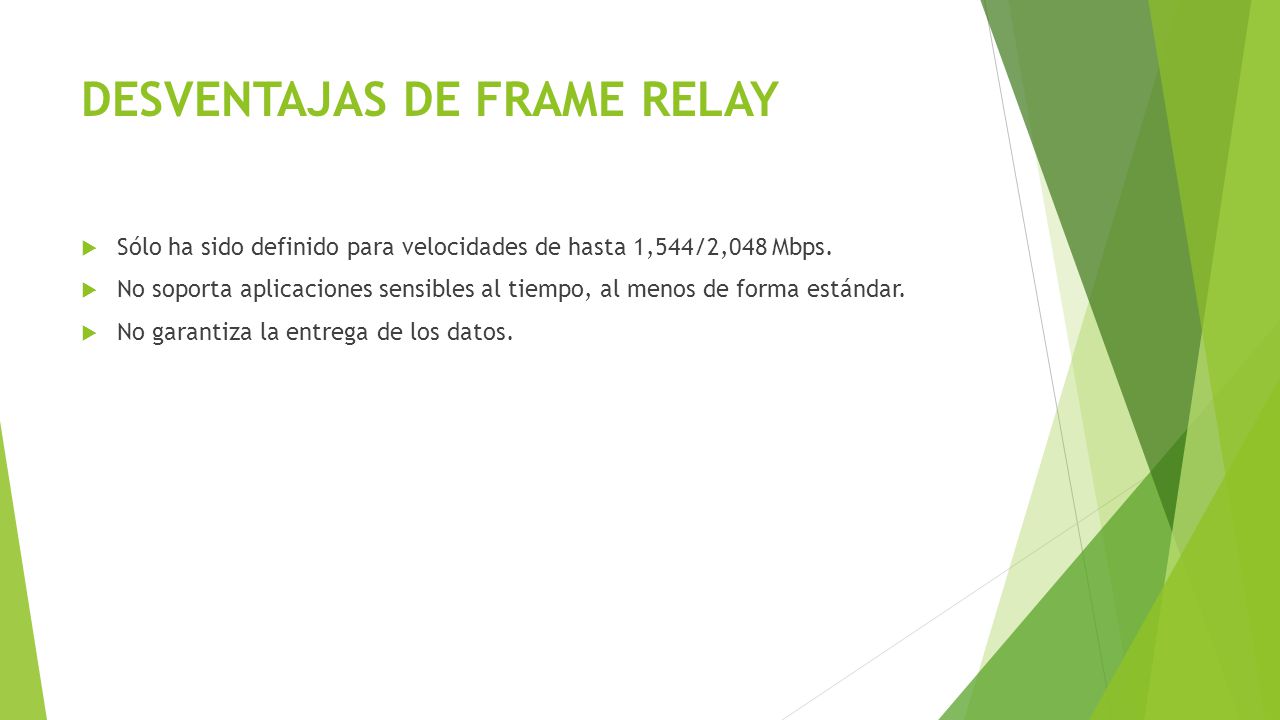

26 DESVENTAJAS DE FRAME RELAY
Sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps. No soporta aplicaciones sensibles al tiempo, al menos de forma estándar. No garantiza la entrega de los datos.
