1 Obtención de la imagen digital  Existen dos maneras de obtener una imagen digital: ◦ Capturando una escena real con una cámara fotográfica digital. ◦ Escaneando una fotografía analógica desde el papel o la diapositiva.

2 Cámara fotográfica digital  Obtiene la información de la imagen en un microchip de células fotosensibles llamado fotosensor CCD  Esta información se almacena en una memoria interna de la cámara o en una tarjeta extraíble

3 Cámara fotográfica digital  Características principales: ◦ Resolución (MPx): Puntos por pulgada que el sensor es capaz de capturar ◦ Zoom analógico ◦ Tamaño de pantalla TFT: Longitud diagonal ◦ Alimentación: Pilas estándar o baterías recargables

4 El escáner  Permite digitalizar imágenes o documentos  Su funcionamiento se basa en la emisión de luz sobre el documento y en la captación de la luz reflejada mediante un fotosensor

5 El escáner  Características principales: ◦ Profundidad de color (bits): Cantidad de información de color que almacena cada punto escaneado ◦ Resolución (dpi ó ppp): Puntos por pulgada que el sensor es capaz de capturar ◦ Conexión al PC

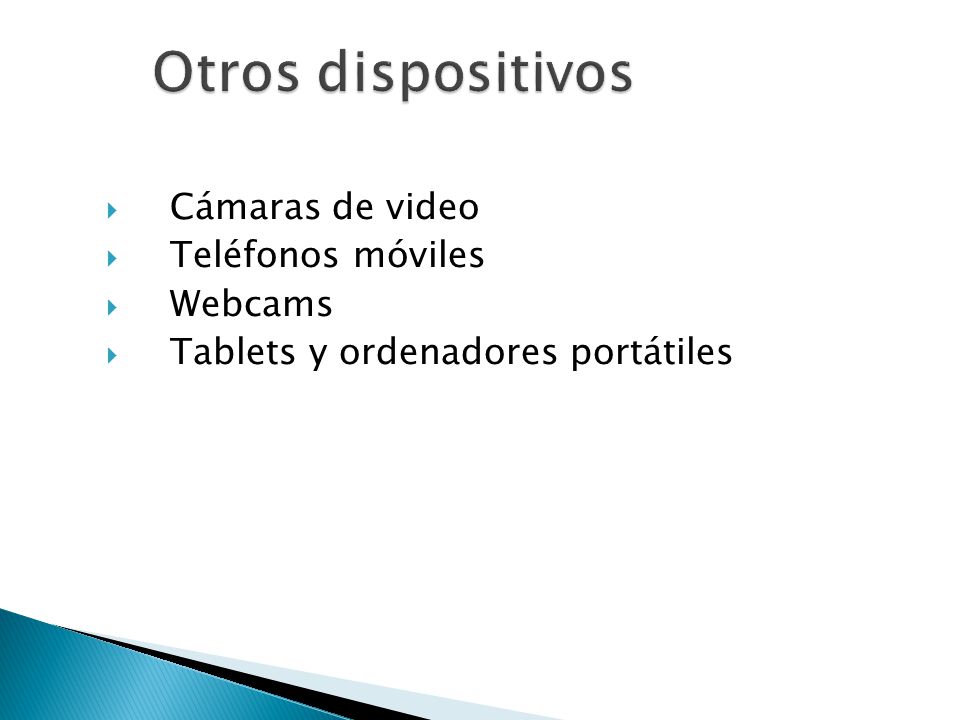

6 Otros dispositivos  Cámaras de video  Teléfonos móviles  Webcams  Tablets y ordenadores portátiles

7 Soportes de almacenamiento  Tarjetas de memoria. Existen diversos modelos:

8 Traspaso de fotografías entre dispositivos  Las formas más usuales de transmisión: ◦ Por cable USB o Firewire ◦ Mediante un lector de tarjetas ◦ Por infrarrojos ◦ Con BlueTooth ◦ Con tecnología Wifi

9 Imagen digital: representación visual de un objeto que se codifica y almacena en forma de archivo con un formato concreto y puede ser abierta para visualizarla, modificarla o imprimirla. Digitalización: transformar una imagen analógica en digital. Pixel: un punto o cuadro de una imagen. Tiene valor cromático y luminosidad. Son independientes unos de otros en la misma imagen. Imágenes

10 Color de la imagen. Tamaño de la imagen o resolución imagen. Resolución de impresión. Tamaño del fichero de imagen. Características Imágenes

11 Color: un punto o cuadro de una imagen. Tiene valor cromático y luminosidad. Son independientes unos de otros en la misma imagen. Se codifica en binario Profundidad de la imagen: n ú mero de bits de informaci ó n utilizados para representar el color de cada p í xel de la imagen. Determina el n ú mero m á ximo de colores que puede tener una imagen. El ojo humano distingue 10.000.000 de colores, por tanto necesitamos 24 bits para representar todos los colores: 2 24 = 16.777.216 colores Color de una imagen 1 bit 8 bit 24 bit

12  Tamaño de la imagen.(Resolución imagen) El tamaño de la imagen expresa el número de píxeles que forman una imagen de mapa de bits. Tamaño imagen imagen=nº pixeles ancho x nº pixeles alto El número de píxeles que contenga una imagen dependen de cuántos píxeles utilice el sensor CCD de la cámara para captar la imagen. Ejercicio 1 Una imagen de 4290 bits de ancho por 2800 bits de alto tiene en Mpx un tamaño de:

13  Resolución impresión: claridad, nitidez o detalle con la que podemos observar una imagen. Más resolución implica más calidad visual. Con el tamaño en píxeles no se saber realmente las dimensiones al imprimir. El tamaño del píxel de la imagen no es fijo varía de una imagen a otra. El tamaño de píxel se mide en ppp (puntos por pulgada-2,54 cm). Ejercicio 2 Calcular el tamaño de un píxel en una imagen con una resolución de 72ppp(en 25,4 mm hay 72 píxeles)

14  Tamaño de un fichero es la cantidad de información contenida medida en bits. Depende del número de píxeles de la imagen y del número de bits utilizados para representar el color de píxel. Ejercicio 2 ¿Cuál es el tamaño de un fichero que contiene una fotografía a color de 2592 x 1944 y utiliza 8 bits?

15 Ejercicio 3. ¿Qué tamaño tiene en Mpx? - Una imagen de 3008 x 2000 píxeles - Una imagen de 340 x 300 píxeles Ejercicio 4. Calcula las dimensiones de impresión de una imagen de 400 x100 píxeles para una resolución de: 72 ppp 300 ppp Ejercicio 5. ¿Cuál es el tamaño de un fichero que contiene una fotografía a color de 1944 x 2592 y utiliza 8 bits?

16 Compresión de archivos  Todos los archivos gráficos suelen tener tamaños muy grandes.  Hay varias tecnologías capaces de comprimir archivos gráficos (JPG, GIF, …)  Para convertir imágenes de un formato a otro debemos utilizar programas especializados

17 Compresión de archivos: JPEG  Es un formato de compresión con pérdidas, pero que desecha en primer lugar la información no visible, por lo que las pérdidas apenas se notan.  Soporta colores de 24 bits por pixel.  Permite la carga progresiva en un navegador, lo que lo ha convertido en el formato estándar en la web.  La compresión se produce automáticamente cada vez que se guarda el archivo, por lo que es aconsejable guardar en este formato una única vez, cuando la imagen esté ya terminada.

18 Compresión de archivos: GIF  Devuelve imágenes de tamaño muy reducido.  Su profundidad de color máxima es de 8 bits.  Permite transparencia en el fondo de la imagen.  También permite enlazar varias imágenes gif en una secuencia, lo que se conoce con el nombre gif animado.  Su principal defecto consiste en que es un formato propietario (CompuServe Inc.), lo que ha provocado la aparición del formato libre png que, además, comprime mejor que gif.

19 Compresión de archivos: PNG  Reúne lo mejor de jpg y gif.  Se trata de un formato de compresión sin pérdidas, con una profundidad de color de 24 bits.  Entre sus inconvenientes hay que citar que no soporta animaciones y que el tamaño de los archivos png, debido a la capa de transparencia, siempre es mayor que el de los archivos jpg.

20 Compresión de archivos:bmp  Es un formato de compresión sin pérdidas.  Admite cualquier tipo de resolución y una profundidad de color máxima de 24 bits.  Es el formato nativo de Microsoft y se usa en todas sus aplicaciones (Windows, Office, etc.).  Su tasa de compresión es muy baja.  Entre los navegadores, sólo es soportado por Internet Explorer.

21 Compresión de archivos: TIFF  Formato de Archivo de Imagen con Etiquetas.  Se usa mayoritariamente en imprentas, aunque se puede utilizar para representar archivos en la red.  Este formato no suele comprimir la imagen y su peso es mayor que el del JPEG, por ejemplo.
