Introducción Introducción El Datagrama

Presentación del tema: "Introducción Introducción El Datagrama"— Transcripción de la presentación:

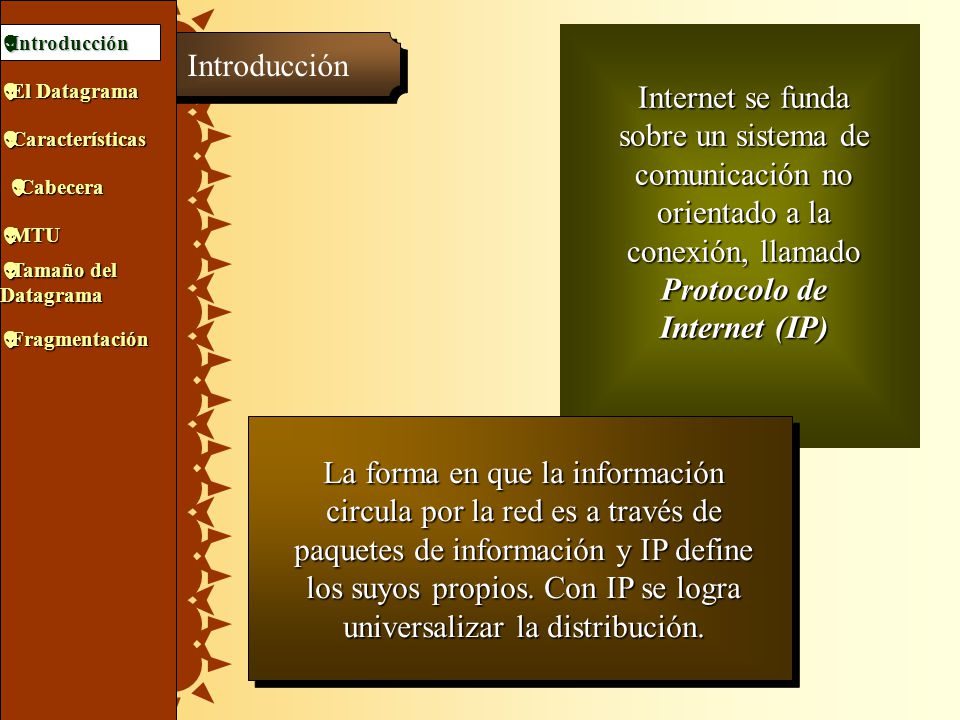

1 Introducción Introducción El Datagrama Internet se funda sobre un sistema de comunicación no orientado a la conexión, llamado Protocolo de Internet (IP) Características Cabecera MTU Tamaño del Datagrama Fragmentación La forma en que la información circula por la red es a través de paquetes de información y IP define los suyos propios. Con IP se logra universalizar la distribución.

2 Introducción Ubicación
El Datagrama Características Cabecera Internet (TCP/IP en general) se funda básicamente en cuatro capas, cada una dependiente de la otra, estableciendo de esta manera flexibilidad y robustez MTU Tamaño del Datagrama NFS/FTP Capa de aplicaciones Fragmentación TCP/UDP Capa de transporte IP/ICMP Capa de Internet Cuadro ethernet Acceso al medio físico Interfaz de red Hardware

3 Servicios de aplicaciones
Introducción Introducción Servicios El Datagrama Características Cabecera TCP/IP entrega principalmente tres servicios , cada uno dependiente del otro en la herencia. Estos servicios están muy vinculados a las capas anteriormente mencionadas. MTU Tamaño del Datagrama Fragmentación Servicios de aplicaciones Transporte confiable Entrega de paquetes sin conexión

4 El datagrama Formato Cabecera De: 200.28.216.2 para: 200.28.216.5
Introducción El datagrama Formato Cabecera De: para: El Datagrama Características Cabecera MTU Tamaño del Datagrama datos Fragmentación Al igual que en los cuadros de Hardware (frames)el datagrama posee una cabecera y una área de datos El IP determina la unidad básica de transferencia de datos utilizada en Internet denominada Datagrama IP o simplemente datagrama

5 El datagrama Encapsulamiento Datagrama IP Cuadro de hardware Llevo IP
Introducción El datagrama Encapsulamiento El Datagrama Datagrama IP Características Cabecera MTU Tamaño del Datagrama Cuadro de hardware Fragmentación Llevo IP Nivel fisico El Datagrama necesita circular a través de la red, por eso debe hacerlo encapsulado en un cuadro de hardware (frame) El cuadro de hardware lleva un numero en el tipo de cuadro, para indicar que es un datagrama IP.

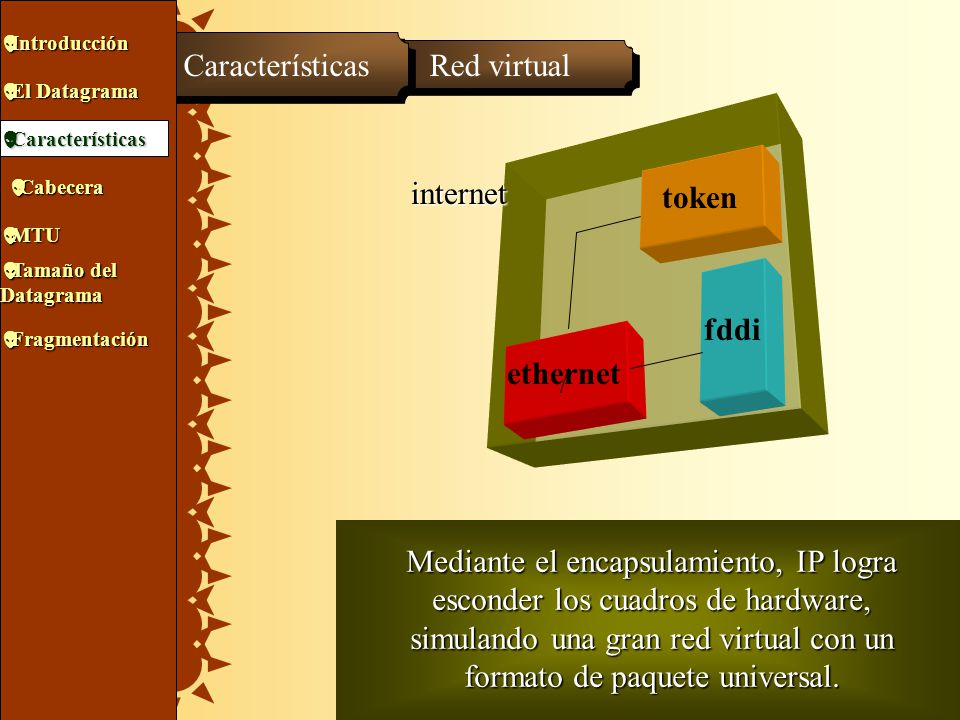

6 Características Red virtual token internet fddi ethernet
Introducción Características Red virtual El Datagrama token ethernet fddi Características Cabecera internet MTU Tamaño del Datagrama Fragmentación Mediante el encapsulamiento, IP logra esconder los cuadros de hardware, simulando una gran red virtual con un formato de paquete universal.

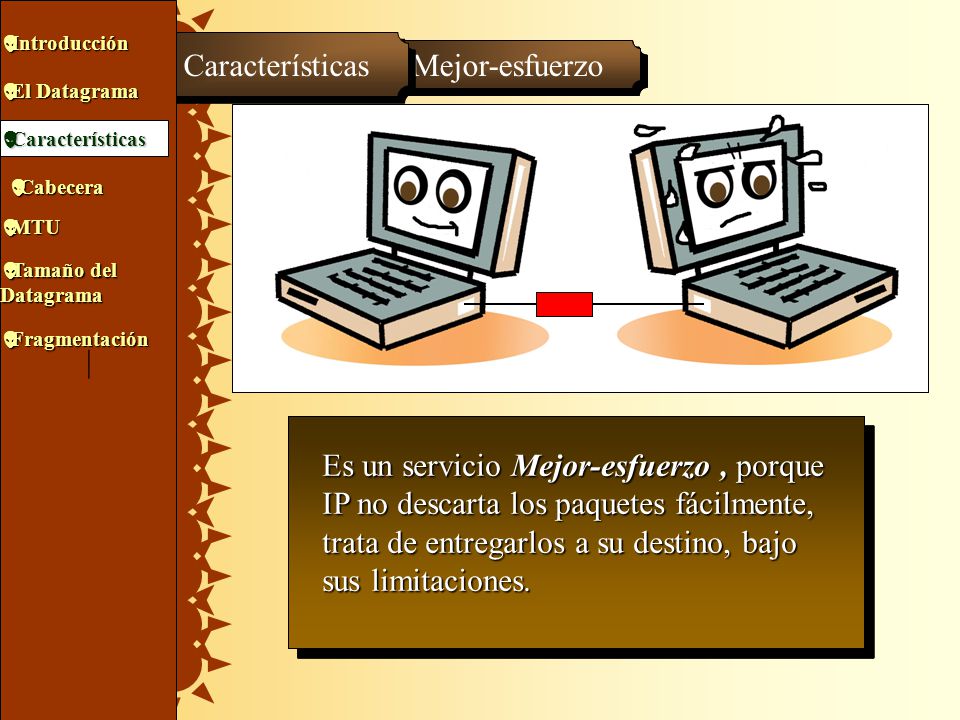

7 | Características Sin-conexión Mejor-esfuerzo No-confiable
Introducción Características Sin-conexión Mejor-esfuerzo No-confiable El Datagrama Datagrama IP Z,Z,Z Datagrama IP Características El servicio de entrega de paquetes, sobre internet, técnicamente se puede definir como No-confiable , Sin-conexión y Mejor-esfuerzo Cabecera MTU Tamaño del Datagrama Fragmentación Es un servicio sin conexión, porque no se coordina el receptor con el emisor, cada paquete se trata en forma independiente, pudiendo estos llegar en desorden o no llegar. Es un servicio No-confiable , debido a que IP no puede garantizar la entrega del paquete, este puede perderse, duplicarse y el protocolo no informa al emisor ni al receptor. Es un servicio Mejor-esfuerzo , porque IP no descarta los paquetes fácilmente, trata de entregarlos a su destino, bajo sus limitaciones.

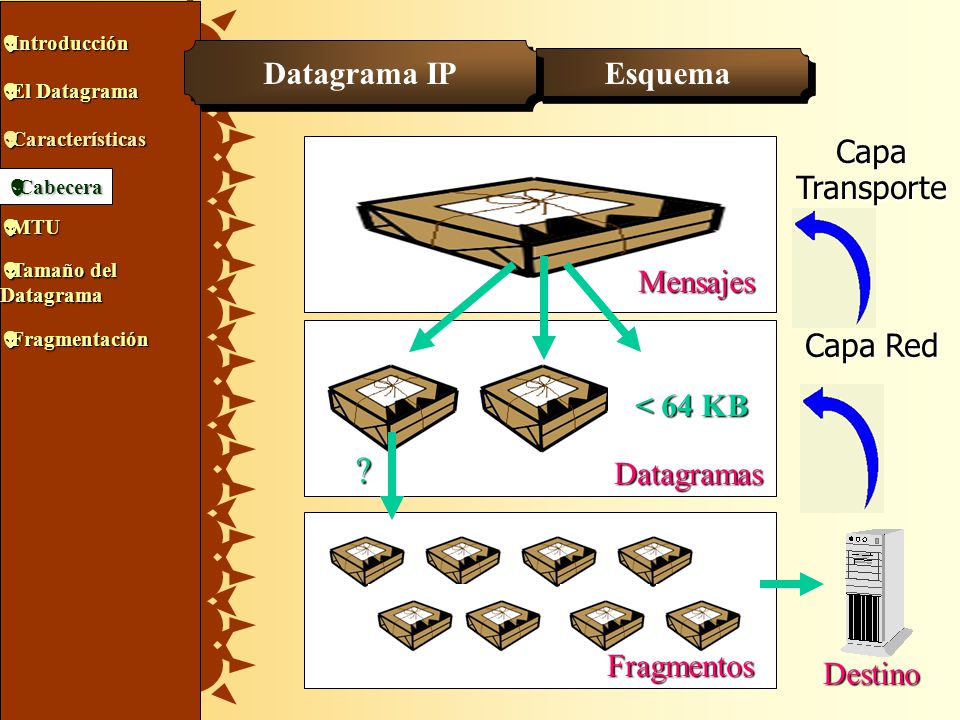

8 ? Datagrama IP Esquema Capa Transporte Mensajes Capa Red < 64 KB
Introducción Datagrama IP Esquema El Datagrama Características Mensajes Capa Transporte Cabecera MTU Tamaño del Datagrama Fragmentación Datagramas Capa Red < 64 KB ? Fragmentos Destino

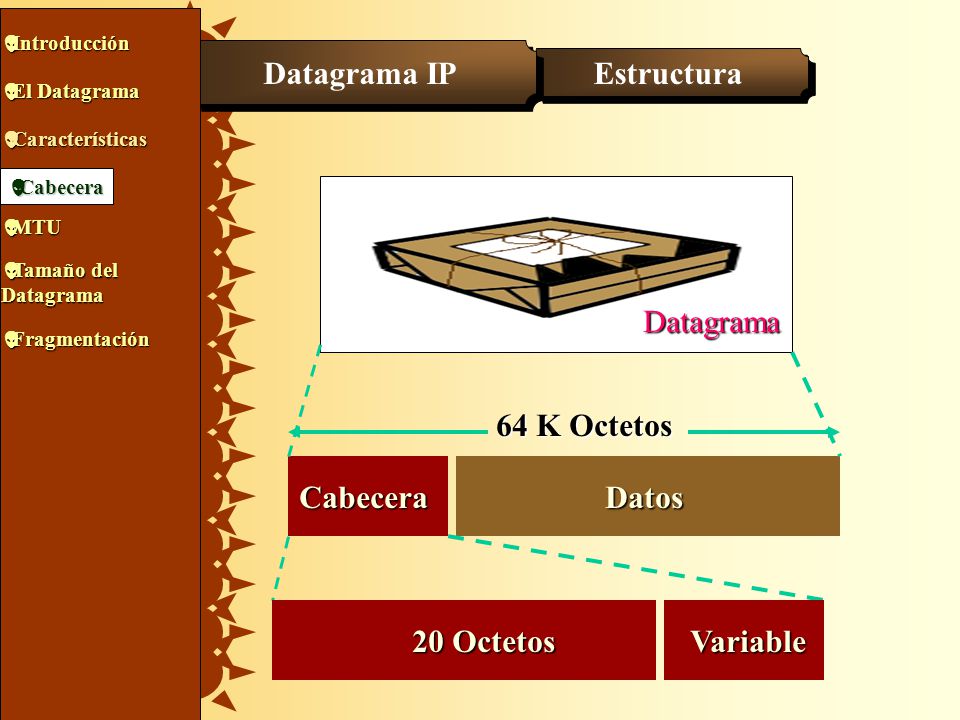

9 Datagrama IP Estructura Datagrama 64 K Octetos Cabecera Datos Variable
Introducción Datagrama IP Estructura El Datagrama Características Cabecera Datagrama MTU Tamaño del Datagrama Fragmentación 64 K Octetos Cabecera Datos Variable 20 Octetos

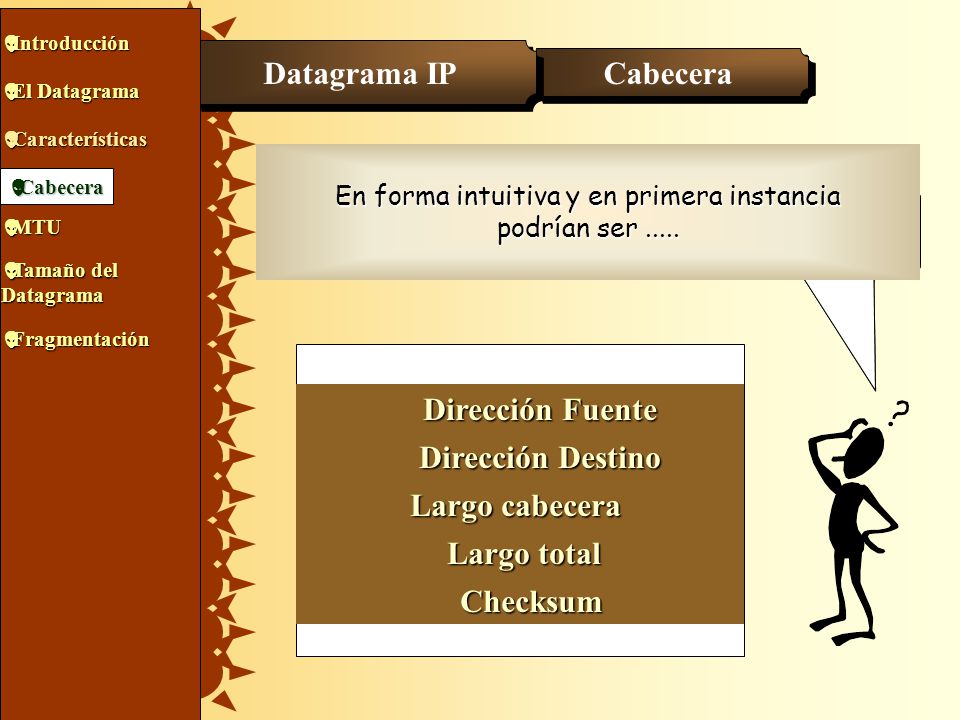

10 Comprobación de errores en cabecera Largo total cabecera + datos
Introducción Datagrama IP Cabecera El Datagrama Características En forma intuitiva y en primera instancia podrían ser ..... ¿ Cúales son los campos que tiene un datagrama ? Cabecera Comprobación de errores en cabecera Largo total cabecera + datos Largo Cabecera 20 octetos + ? De: para: MTU Tamaño del Datagrama Fragmentación Dirección Fuente Dirección Destino Largo cabecera Largo total Checksum

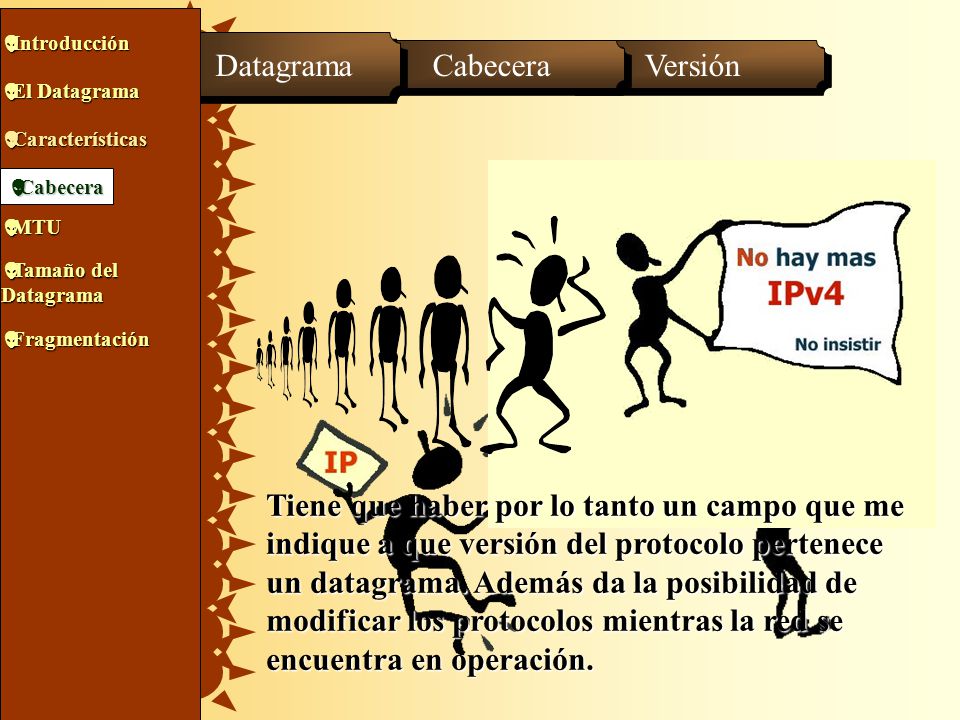

11 Datagrama Cabecera Versión ¿¿¿ Habrá otros ???
Introducción Datagrama Cabecera Versión El Datagrama Características Cabecera ¿¿¿ Habrá otros ??? MTU Tamaño del Datagrama Fragmentación Tiene que haber por lo tanto un campo que me indique a que versión del protocolo pertenece un datagrama. Además da la posibilidad de modificar los protocolos mientras la red se encuentra en operación.

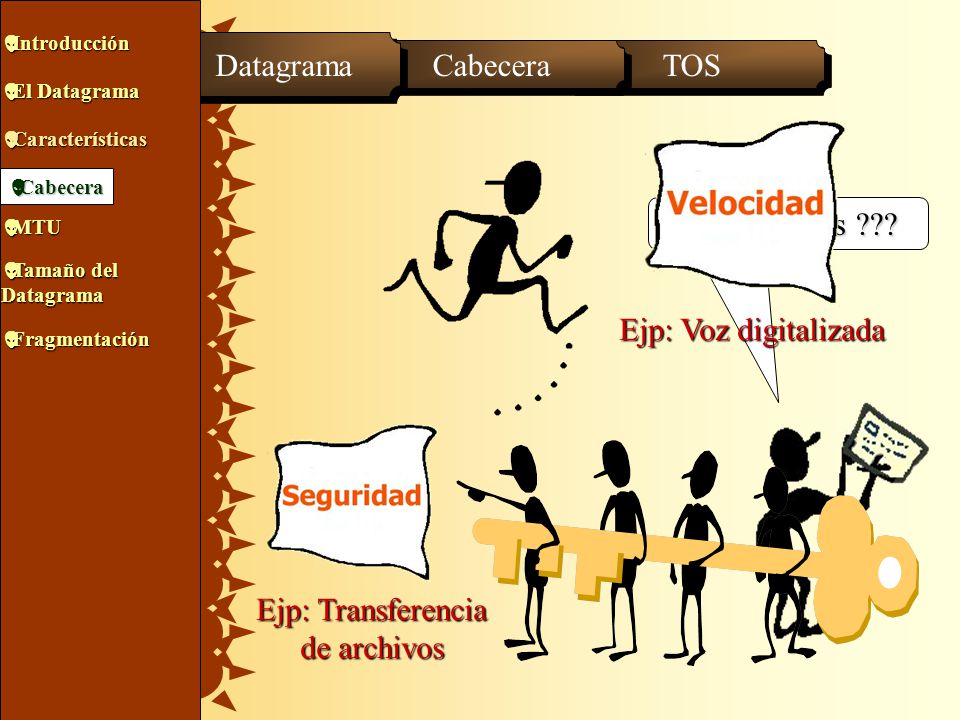

12 Ejp: Transferencia de archivos
Introducción Datagrama Cabecera TOS El Datagrama Características Cabecera ¿¿¿ Cuál más ??? MTU Tamaño del Datagrama Ejp: Voz digitalizada Fragmentación Ejp: Transferencia de archivos

13 Datagrama Cabecera Identificación ¿ Se me ocurre... ?!
Introducción Datagrama Cabecera Identificación El Datagrama Características Cabecera ¿ Se me ocurre... ?! MTU Tamaño del Datagrama Fragmentación Todos los fragmentos de un datagrama contienen el mismo valor de identificación Se necesita un campo identificación para saber a que datagrama pertenece el fragmento recién llegado.

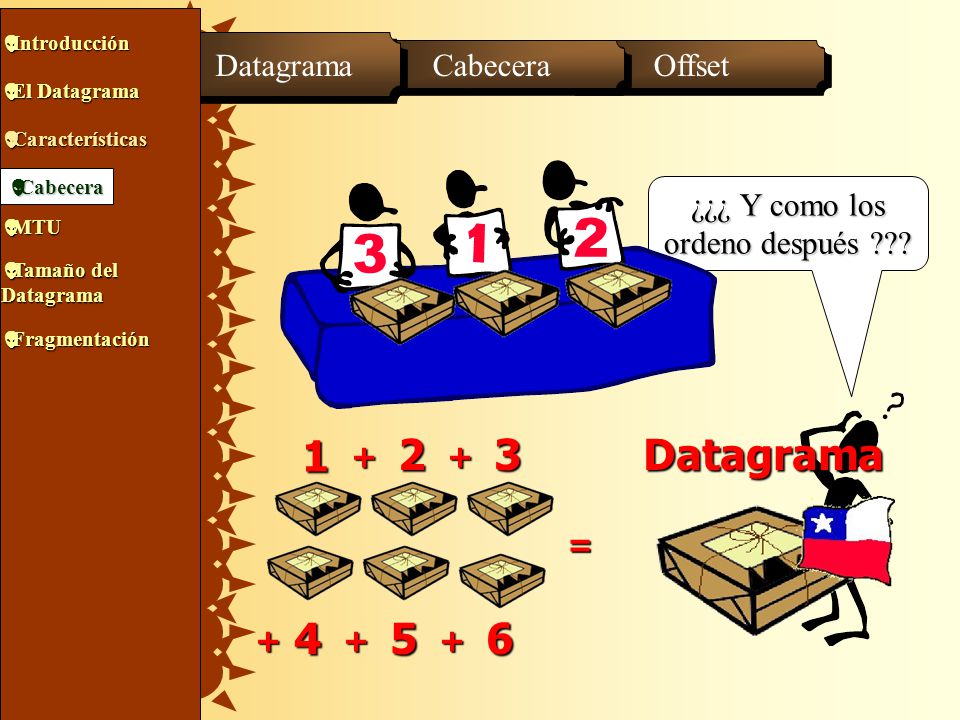

14 ¿¿¿ Y como los ordeno después ???
Introducción Datagrama Cabecera Offset El Datagrama Características Cabecera ¿¿¿ Y como los ordeno después ??? MTU Tamaño del Datagrama Fragmentación 2 1 3 4 5 6 + = Datagrama

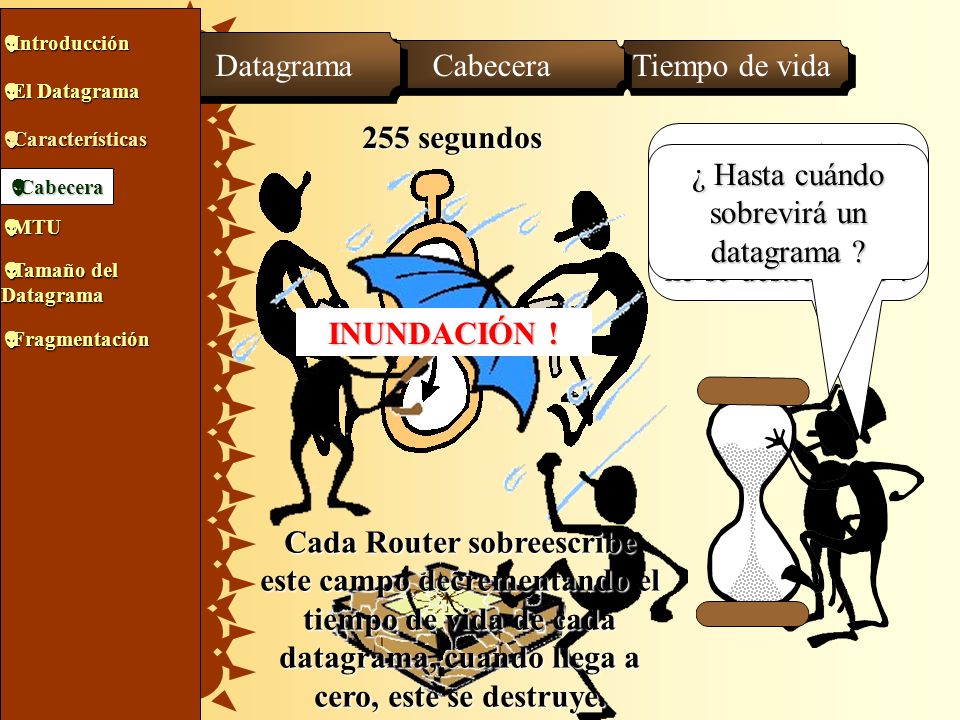

15 ¿ Hasta cuándo sobrevirá un datagrama ?
Introducción Datagrama Cabecera Tiempo de vida El Datagrama 255 segundos Características ¿ Que sucedería si los datagramas que no llegan al destino no se destruyeran ? ¿ Hasta cuándo sobrevirá un datagrama ? Cabecera MTU Tamaño del Datagrama INUNDACIÓN ! Fragmentación Cada Router sobreescribe este campo decrementando el tiempo de vida de cada datagrama, cuando llega a cero, este se destruye.

16 Introducción Datagrama IP Cabecera El Datagrama Características Tiempo de vida: contador que se utiliza para limitar el tiempo de vida de los paquetes. Unidad segundos, máx:255 Protocolo: indica a que proceso de transporte pertenece el datagrama, para ser reensamblado. Dir. Fuente y Destino: indican el número de red y de host. Checksum: comprueba solamente la cabecera, es útil cuando hay fragmentación. Offset: indica el lugar del datagrama actual al que pertenece este fragmento. Con 13 bits, máx fragmentos por datagrama. MF: más fragmentos. Todos lo llevan con excepción del último. Versión: Indica que versión del protocolo pertenece cada uno de los datagramas. TOS: Permite indicar a la subred el tipo de servicio que se desea, respecto a la seguridad y la velocidad. IHL: Permite que se indique la longitud que tiene la cabecera en palabras de 32 bits. Longitud total: Tanto la cabecera como los datos, máx. longitud octetos. DF: No fragmentar. Identificación: Permite al hostal destinatario determinar a qué datagrama pertenece el fragmento recién llegado. Cabecera MTU Tamaño del Datagrama 4 8 16 32 20 octetos Fragmentación

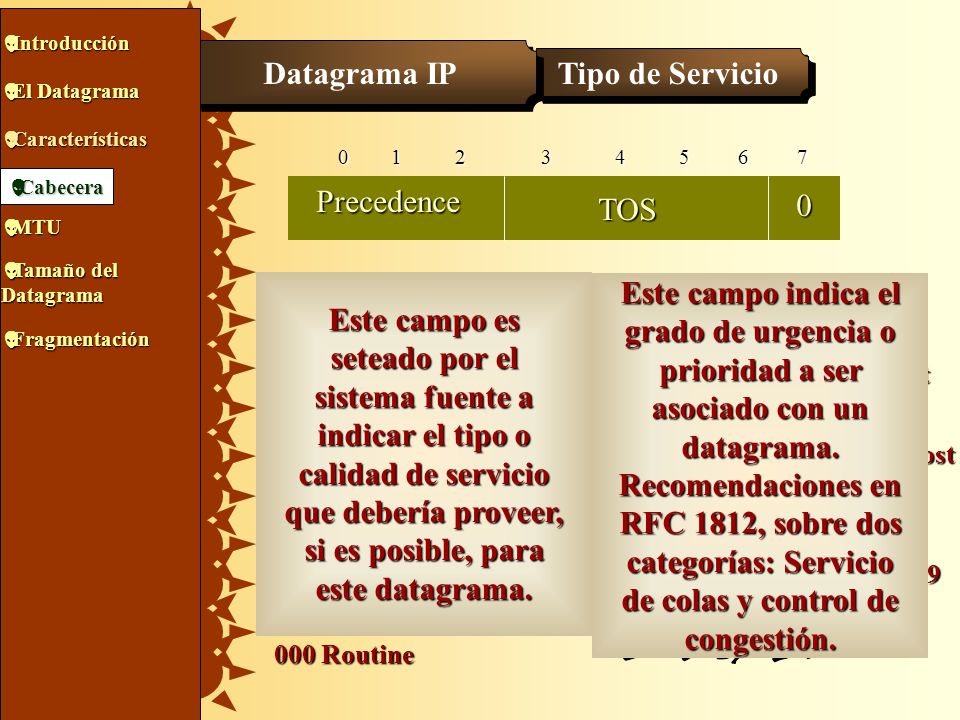

17 Datagrama IP Tipo de Servicio 0 1 2 3 4 5 6 7 Precedence TOS
Introducción Datagrama IP Tipo de Servicio El Datagrama Características Precedence TOS Cabecera MTU Tamaño del Datagrama Este campo es seteado por el sistema fuente a indicar el tipo o calidad de servicio que debería proveer, si es posible, para este datagrama. PRECEDENCE 111 Network control 110 Internetwork Control 101 Critical 100 Flash override 011 Flash 010 Immediate 001 Priority 000 Routine Este campo indica el grado de urgencia o prioridad a ser asociado con un datagrama. Recomendaciones en RFC 1812, sobre dos categorías: Servicio de colas y control de congestión. TOS 1110 Minimize delay 0100 Maximize throughput 0010 Maximize reliability 0001 Minimize monetary cost 0000 Normal service Interpretación en RFC 1349 Fragmentación

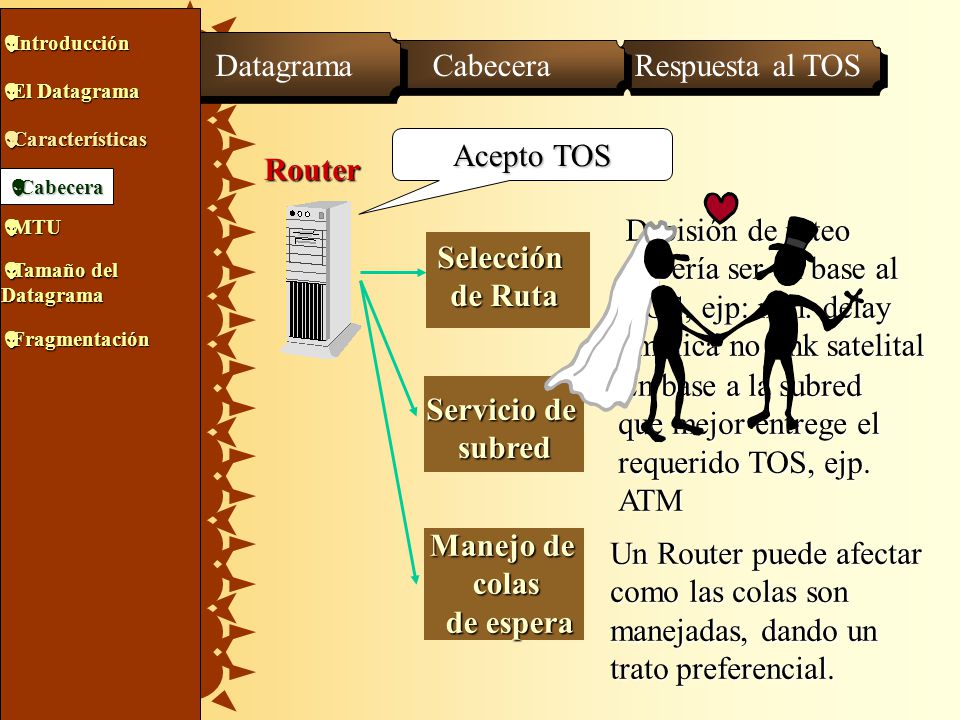

18 Router Selección de Ruta Manejo de colas de espera Servicio de subred
Introducción Datagrama Cabecera Respuesta al TOS El Datagrama Características Acepto TOS Router Cabecera MTU Decisión de ruteo debería ser en base al TOS, ejp: mín. delay implica no link satelital Selección de Ruta Tamaño del Datagrama Manejo de colas de espera Un Router puede afectar como las colas son manejadas, dando un trato preferencial. Servicio de subred En base a la subred que mejor entrege el requerido TOS, ejp. ATM Fragmentación

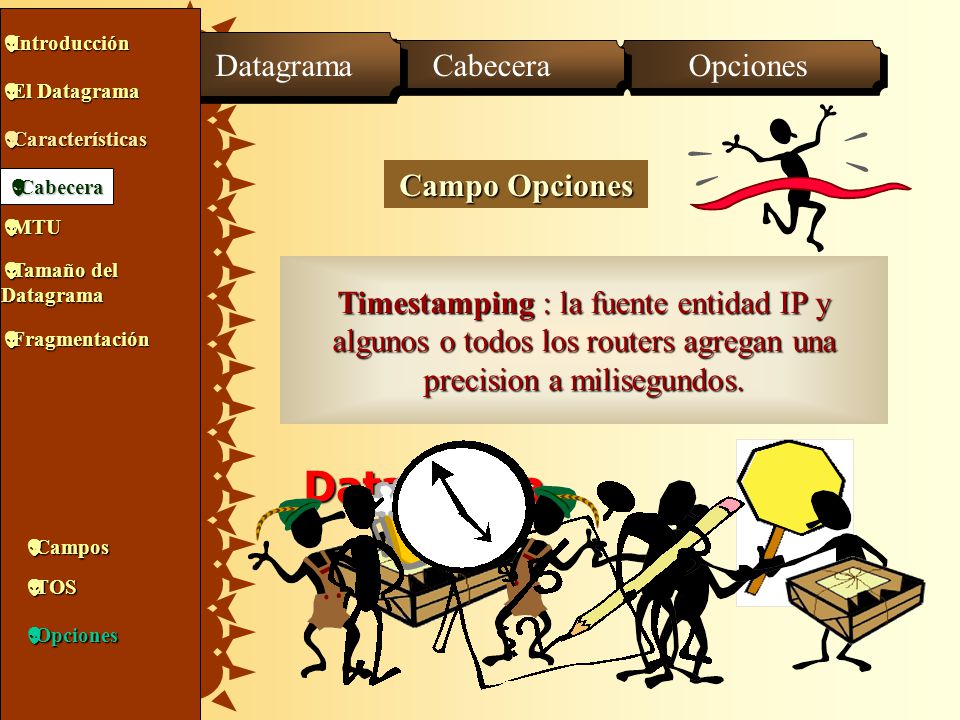

19 Security :Permite ligar una etiqueta de seguridad a un datagrama
Introducción Datagrama Cabecera Opciones El Datagrama Características Campo Opciones Cabecera MTU Tamaño del Datagrama Route recording : Permite grabar la secuencia de routers visitados por el datagrama. Source routing : Una lista secuenciada de direcciones de routers que especifican la ruta a ser seguida.Ruta puede ser estricta o relajada. Security :Permite ligar una etiqueta de seguridad a un datagrama Timestamping : la fuente entidad IP y algunos o todos los routers agregan una precision a milisegundos. Fragmentación Datagrama Campos TOS Opciones

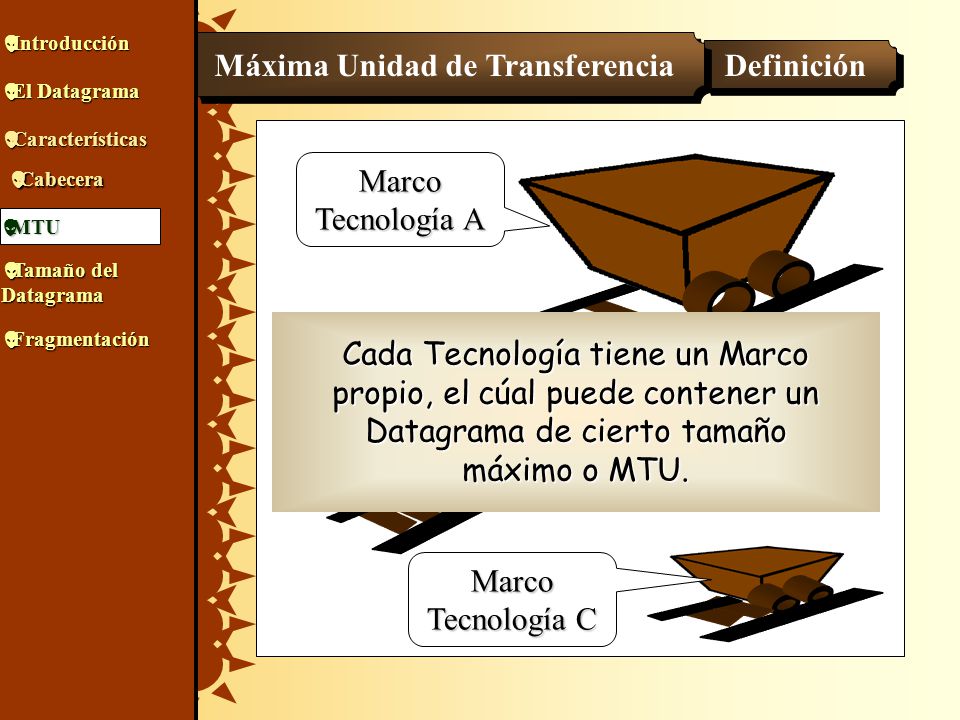

20 Máxima Unidad de Transferencia
Introducción Máxima Unidad de Transferencia Definición El Datagrama Características Marco Tecnología A Cabecera MTU Tamaño del Datagrama Cada Tecnología tiene un Marco propio, el cúal puede contener un Datagrama de cierto tamaño máximo o MTU. Fragmentación Marco Tecnología B Marco Tecnología C

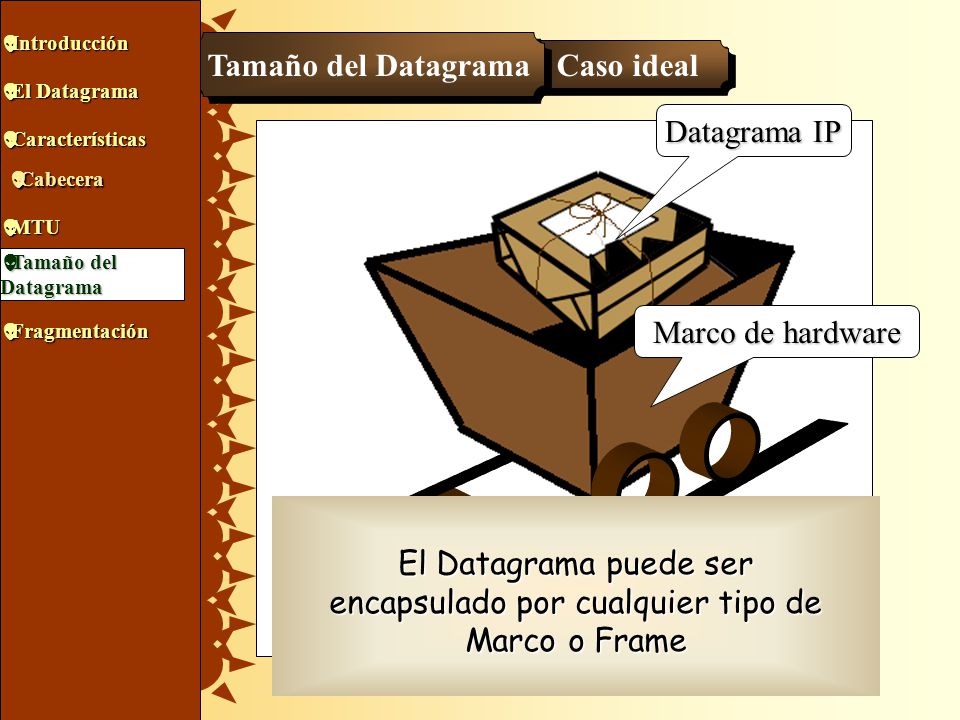

21 El Datagrama puede ser encapsulado por cualquier tipo de Marco o Frame
Introducción Tamaño del Datagrama Caso ideal El Datagrama Datagrama IP Características Cabecera MTU Tamaño del Datagrama Marco de hardware Fragmentación El Datagrama puede ser encapsulado por cualquier tipo de Marco o Frame

22 El Datagrama puede no ser contenido en algún tipo de Marco
Introducción Tamaño del Datagrama Caso Normal El Datagrama Características Datagrama Cabecera MTU Tamaño del Datagrama Marco Fragmentación El Datagrama puede no ser contenido en algún tipo de Marco

23 Tamaño del Datagrama Solución Trivial
Introducción Tamaño del Datagrama Solución Trivial El Datagrama Características Cabecera MTU Tamaño del Datagrama Una Solución al problema es elegir un Datagrama que sea soportado por todo Marco, o sea el menor de todos los posibles. Fragmentación

24 ¡¡ Ineficiente !! Tamaño del Datagrama Problema Data Original
Introducción Tamaño del Datagrama Problema El Datagrama Características Data Original Cabecera MTU Tamaño del Datagrama Fragmentación Datagramas ¡¡ Ineficiente !!

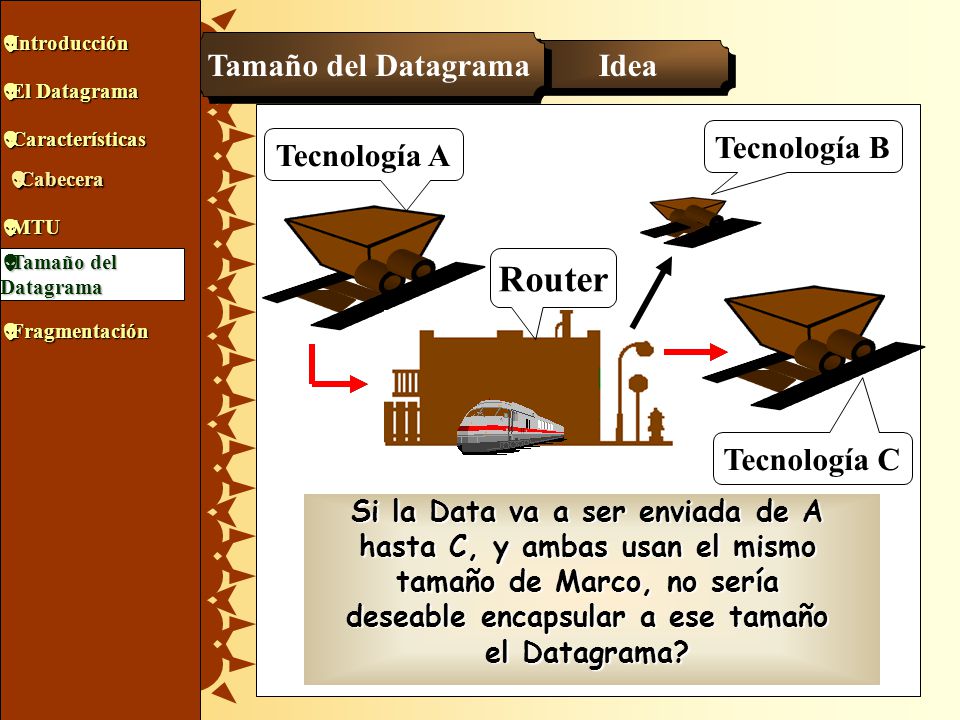

25 Router Tamaño del Datagrama Idea Tecnología B Tecnología A
Introducción Tamaño del Datagrama Idea El Datagrama Características Tecnología B Tecnología A Cabecera MTU Tamaño del Datagrama Router Fragmentación Tecnología C Si la Data va a ser enviada de A hasta C, y ambas usan el mismo tamaño de Marco, no sería deseable encapsular a ese tamaño el Datagrama?

26 Router Fragmentación Solución Tecnología B Tecnología A
Introducción Fragmentación Solución El Datagrama Características Cabecera MTU Router Tecnología B Tamaño del Datagrama Tecnología A La Solución es Fragmentar los Datagramas a medida de que estos recorran la red, y sólo si es necesario. Fragmentación Tecnología C

27 El reensamblado se realiza en el destino del datagrama original.
Introducción Fragmentación Reensamblado El Datagrama Características Cabecera El reensamblado se realiza en el destino del datagrama original. La pregunta clave es cuándo realizar el reensamblado de los fragmentos en los que se dividió el Datagrama original. MTU Tamaño del Datagrama Fragmentación

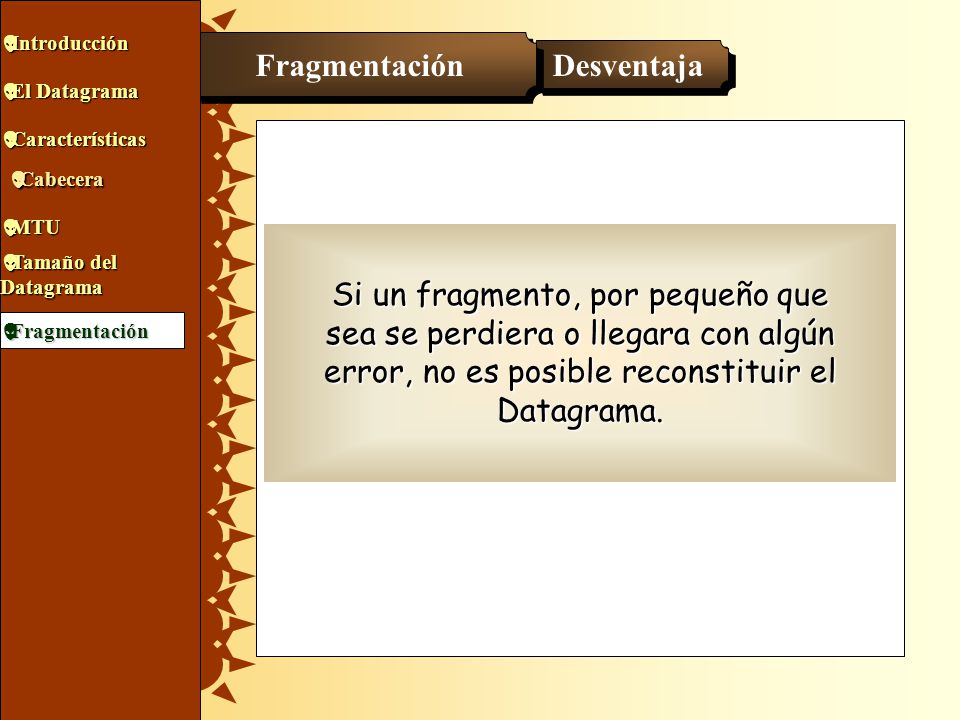

28 Fragmentación Desventaja
Introducción Fragmentación Desventaja El Datagrama Características Cabecera MTU Si un fragmento, por pequeño que sea se perdiera o llegara con algún error, no es posible reconstituir el Datagrama. Si un datagrama es fragmentado para pasar por una red de MTU pequeño y luego esos fragmentos atraviezan una red de MTU mayor, no se puede aprovechar ese recurso por completo. Tamaño del Datagrama Fragmentación
