1 FUNDAMENTOS DE FISICA MODERNA -RAYOS X-
Brigith Vanessa García Lozano -G2E13Brigith- 14-Junio-2015

2 Definición De Los Rayos X
Designa a una radiación electromagnética, invisible para el ojo humano, capaz de atravesar cuerpos opacos. La longitud de onda está entre 10 a 0,01 nanómetros, correspondiendo a frecuencias en el rango de 30 a 30000 PHz (de 50 a 5000 veces la frecuencia de la luz visible).

3 DESCUBRIMIENTO Los rayos X fueron descubiertos de forma accidental en 1895 por el físico Roentgen mientras estudiaba los rayos catódicos en un tubo de descarga gaseosa de alto voltaje. A pesar de que el tubo estaba dentro de una caja de cartón negro, Roentgen vio que una pantalla de platino-cianuro de bario, que casualmente estaba cerca, emitía luz fluorescente siempre que funcionaba el tubo. Wilhelm Conrad Röntgen

4 PRODUCCIÓN DE RAYOS X Los rayos X se producen siempre que se bombardea un objeto material con electrones de alta velocidad. Gran parte de la energía de los electrones se pierde en forma de calor; el resto produce rayos X al provocar cambios en los átomos del blanco como resultado del impacto.

5 ESPECTRO DE LOS RAYOS X La longitud de onda mínima es inversamente proporcional al voltaje acelerador. La intensidad relativa es proporcional a la longitud de onda, hasta un punto y luego decae.

6 ¿QUÉ LE PASA LOS ELECTRONES QUE COMPONEN EL HAZ INCIDENTE EN EL INSTANTE DE COLISIONAR BRUSCAMENTE CON LA PLACA? La energía cinética producida por los choques entre partículas se transforma y genera un incremento en la temperatura. La energía cinética de los electrones se transforma en radiación electromagnética debido a una desaceleración súbita de los electrones con la placa.

7 ¿Qué tipos de materiales se usan en las placas para la producción de rayos X?
En éstas placas se usan metales como aleaciones de wolframio o tungsteno(con renio), debido a su alto número atómico, su alta conductividad térmica o eficacia al disipar calor y su elevado punto de fusión.

8 INFORMACIÓN UTIL https://www.youtube.com/watch?v=K0Obb7XUIfA

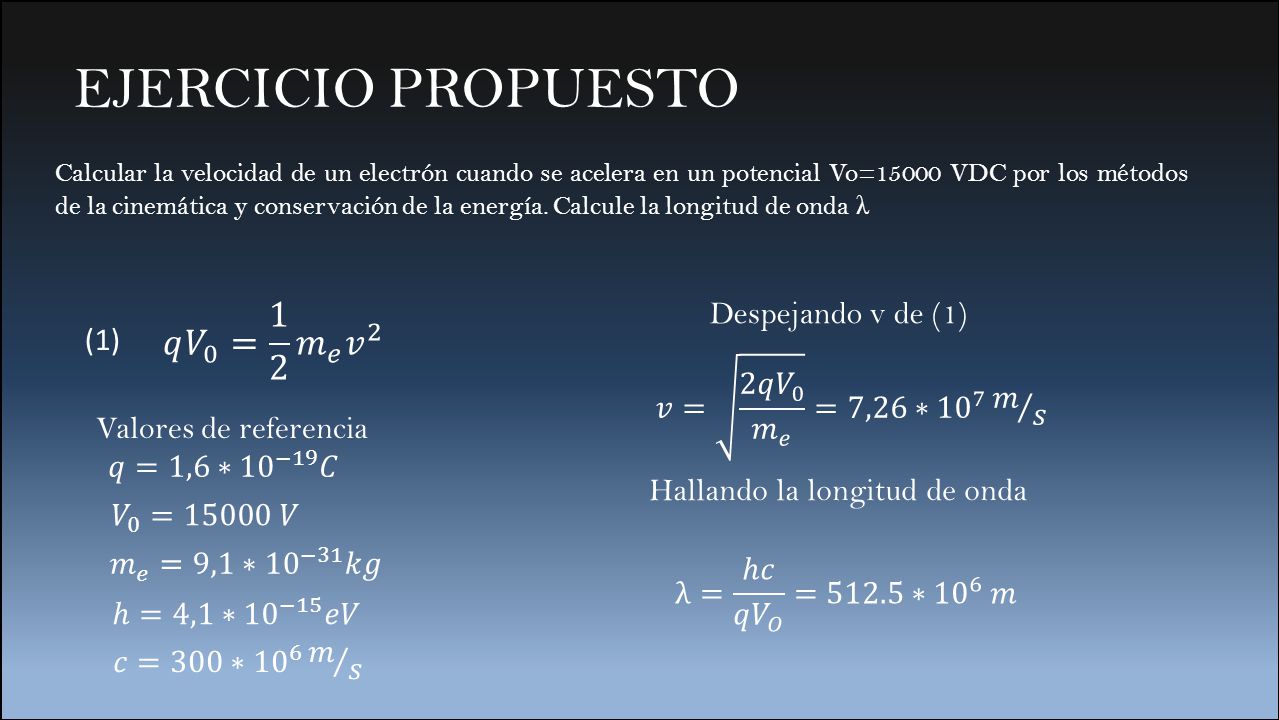

9 EJERCICIO PROPUESTO 𝑞 𝑉 0 = 1 2 𝑚 𝑒 𝑣 2 Despejando v de (1) (1)
Calcular la velocidad de un electrón cuando se acelera en un potencial Vo=15000 VDC por los métodos de la cinemática y conservación de la energía. Calcule la longitud de onda λ 𝑞 𝑉 0 = 1 2 𝑚 𝑒 𝑣 2 Despejando v de (1) (1) 𝑣= 2𝑞 𝑉 0 𝑚 𝑒 =7,26∗ 𝑚 𝑠 Valores de referencia 𝑞=1,6∗ 10 −19 𝐶 Hallando la longitud de onda 𝑉 0 =15000 𝑉 𝑚 𝑒 =9,1∗ 10 −31 𝑘𝑔 λ= ℎ𝑐 𝑞 𝑉 𝑂 =512.5∗ 𝑚 ℎ=4,1∗ 10 −15 𝑒𝑉 𝑐=300∗ 𝑚 𝑠

10 REFERENCIAS [1] [2] [3]
