UML - Diagramas de interacción

Presentación del tema: "UML - Diagramas de interacción"— Transcripción de la presentación:

1 UML - Diagramas de interacción
Universidad de Chile Departamento de Ciencias de la Computación CC61J - Taller de UML UML - Diagramas de interacción Luis A. Guerrero

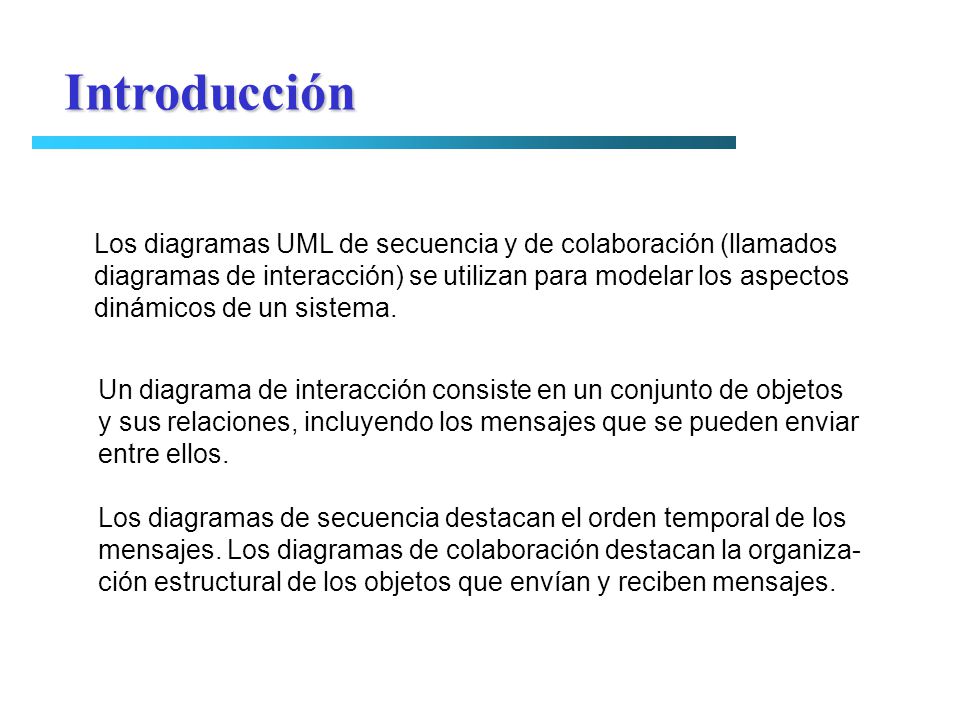

2 Introducción Los diagramas UML de secuencia y de colaboración (llamados diagramas de interacción) se utilizan para modelar los aspectos dinámicos de un sistema. Un diagrama de interacción consiste en un conjunto de objetos y sus relaciones, incluyendo los mensajes que se pueden enviar entre ellos. Los diagramas de secuencia destacan el orden temporal de los mensajes. Los diagramas de colaboración destacan la organiza- ción estructural de los objetos que envían y reciben mensajes.

3 Ejemplos Diagrama de secuencia: destaca el orden temporal
de los mensajes. objetos tiempo <<destroy>> Diagrama de colaboración: destaca la relación estructural entre los objetos que interactúan

4 Conceptos Ambos diagramas (secuencia y colaboración) son semántica-
mente equivalentes. Se puede pasar de uno a otro sin pérdida de información. En los diagramas de secuencia, la linea de vida de un objeto es la línea discontinua vertical, que representa la existencia de un objeto a lo largo de un periodo de tiempo. El foco de control es un rectángulo delgado que representa el periodo de tiempo durante el cual un objeto ejecuta una acción.

5 Ejemplo Ejemplo 1: Se quiere modelar una llamada a través de una
central telefónica. Para esto se tienen cuatro objetos involucrados: dos interlocutores (s y r), una central y una conversación. La secuencia empieza cuando un interlocutor envía un mensaje a la central al descolgar el auricular. La central da el tono de llamada, y el interlocutor marca el número al que desea llamar. El tiempo de marcado debe ser menor que 30 segundos.

6 Ejemplo s:Interlocutor :Central r:Interlocutor c:Conversación
descolgarAuricular( ) darTonoDeLlamada( ) *marcarDigito( ) marcando {marcando.tiempoEjecucion < 30 segs} enrutarLlamadas(s,n) <<create>> llamar( ) conectar(r,s) conectar(r) conectar(s) Los interlocutopres r y s pueden intercambiar información después de conectarse.

7 Notación Los diagramas de colaboración explican gráficamente
las interacciones entre las instancias del modelo (objetos). Por ejemplo:

8 Notación Un objeto se puede enviar un mensaje a sí mismo:
Es posible representar iteraciones: msg1() { for i := 1 to 10 { miB.mens2(); miC.mens3(); }

9 Notación Secuencia de los mensajes en un diagrama de colaboración:

10 Notación Es posible definir mensajes condicionales:

11 Notación Es posible definir trayectorias mutuamente excluyentes:

12 Notación Un multiobjeto, por ejemplo un arreglo en Java, se representa
como una pila de objetos: Se pueden enviar mensajes a multiobjetos:

13 Notación Ejemplo de crear un objeto y agregarlo a un multiobjeto:

14 Ejemplo Ejemplo 2: Matricular un nuevo estudiante en la universidad.
Hay cuatro objetos involucrados: un encargado de matrícula, un estudiante, un curso y la universidad. La acción comienza cuando el encargado de matrícula crea un objeto estudiante, lo añade a la universidad, y le pide al objeto estudiante que se matricule. El objeto estudiante obtiene (de sí mismo) su plan de estudio, e identifica los cursos que quiere matricular.

15 r:EncargadoMatricula
Ejemplo s:Estudiante matriculado = False matriculado = True r:EncargadoMatricula :Universidad 3.4: <<become>> c1:Curso c2:Curso 1: <<create>> 3: matricular( ) 3.3: agregar(s) 3.2: agregar(s) 3.1: obtenerPlanEstudios( ) 2: agregarEstudiante(s) {asociación}

16 Uso de diagramas La creación de los diagramas de secuencia depende de la formulación de los casos de uso. Los casos de uso indican cómo los actores interac- túan con el sistema. Durante la operación del sistema, los actores gene- ran eventos, solicitando alguna operación a cambio. Uso de diagramas de secuencia para modelar los casos de uso: El diagrama de secuencia de un sistema es una representación que muestra, en determinado escenario de un caso de uso, los eventos generados por actores externos, su orden y los eventos internos del sistema.

17 Uso de diagramas Ejemplo: caso de uso para compra de productos en un supermercado. Caso de uso: Comprar productos Actores: Cliente, cajero Tipo: Primario Descripción: Un Cliente llega a la caja registradora con los artículos que va a comprar. El Cajero registra los artículos y cobra el importe. Al terminar la operación, el Cliente se marcha con los productos.

18 Uso de diagramas Ejemplo: caso de uso para compra de productos en un supermercado.

19 Uso de diagramas Ejemplo: caso de uso para compra de productos en un supermercado. Def.: Un evento es una acción externa de entrada, que un actor produce en el sistema. En el ejemplo anterior, se tienen tres eventos: pasarProducto, terminarVenta y efectuarPago. Una vez que se identifican los eventos, se registran en la entidad que corresponda. Por ejemplo:

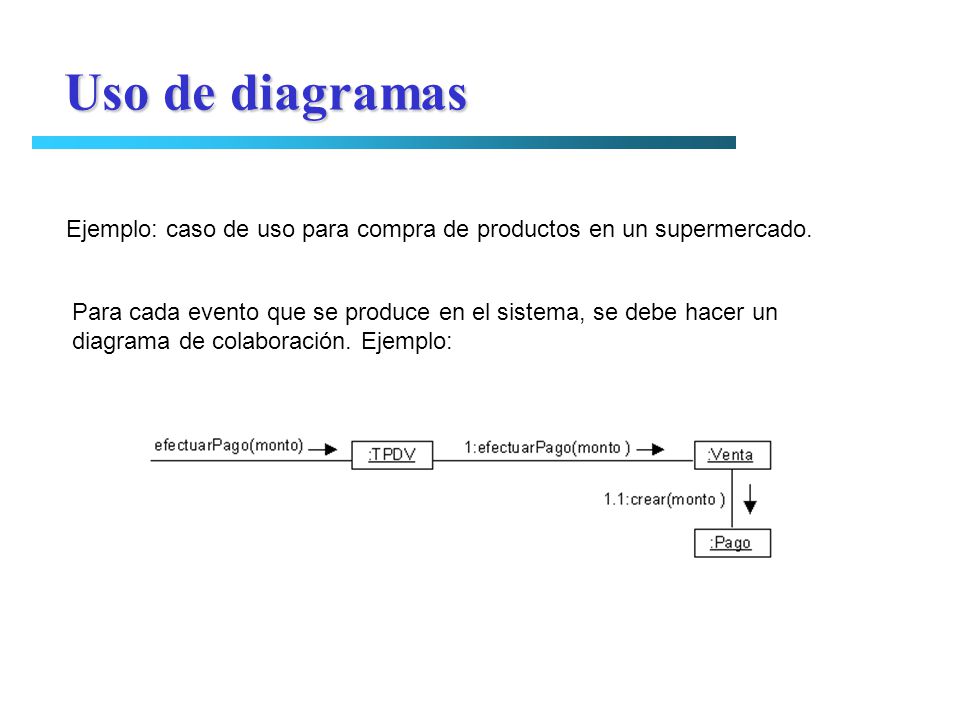

20 Uso de diagramas Ejemplo: caso de uso para compra de productos en un supermercado. Para cada evento que se produce en el sistema, se debe hacer un diagrama de colaboración. Ejemplo:
