1 Conversores 2008 http://einstein.ciencias.uchile.cl/ Instrumentacion2008/Clases/ Conversores.ppt

2 Conversor Digital a Análogo Conversor Análogo a Digital

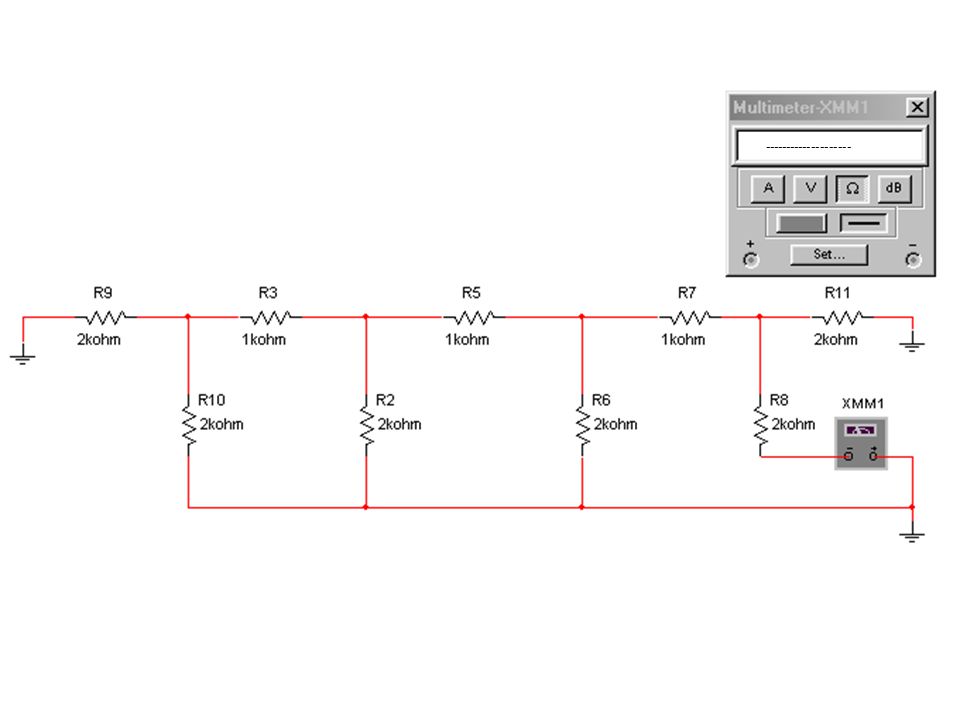

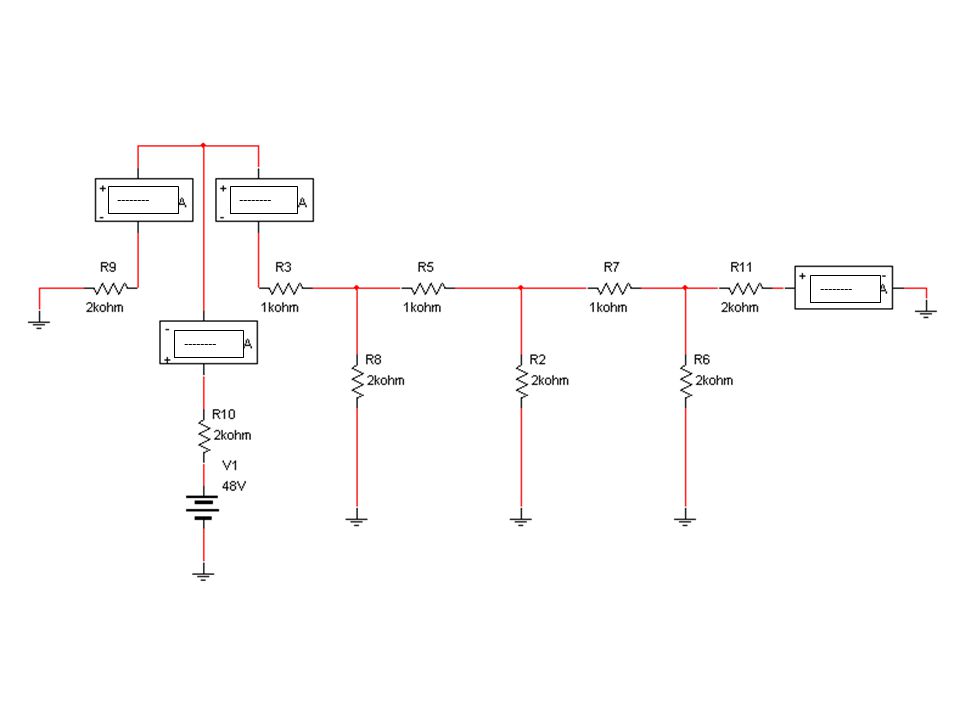

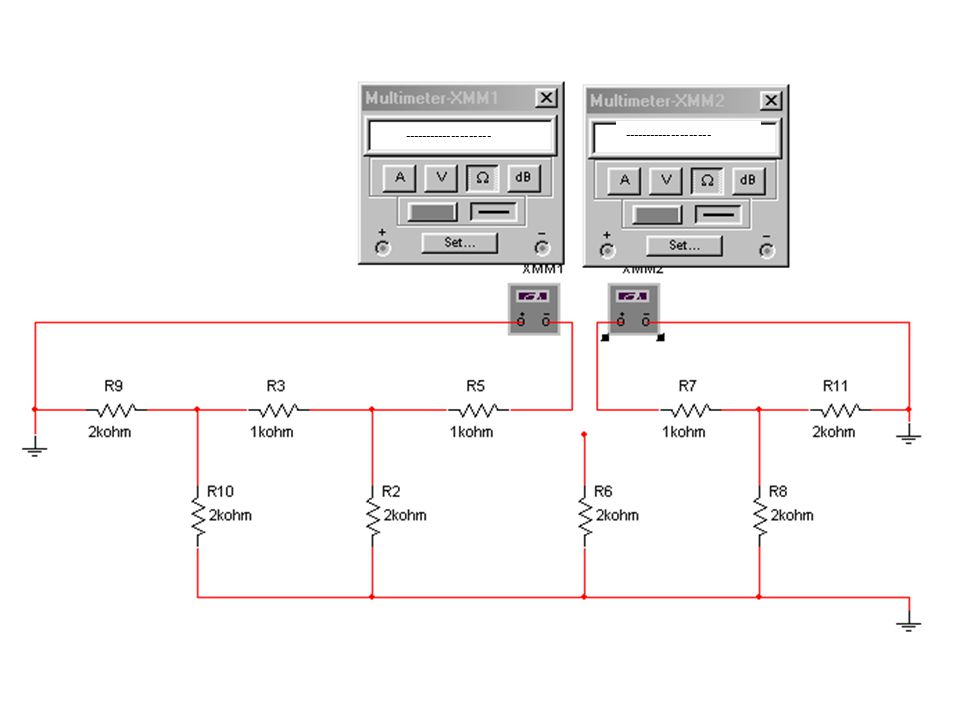

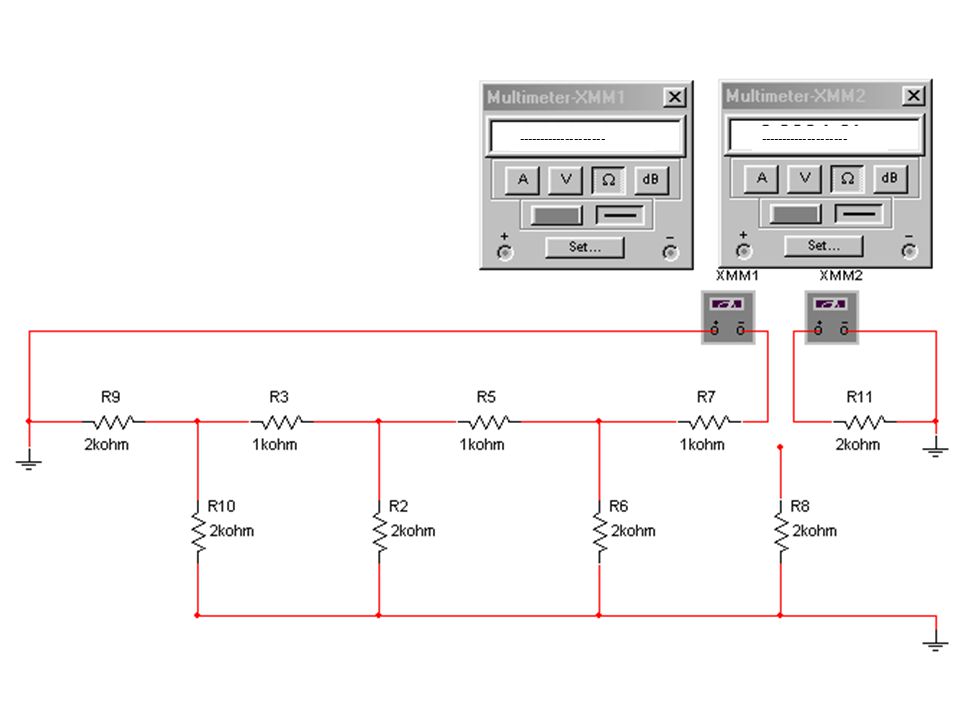

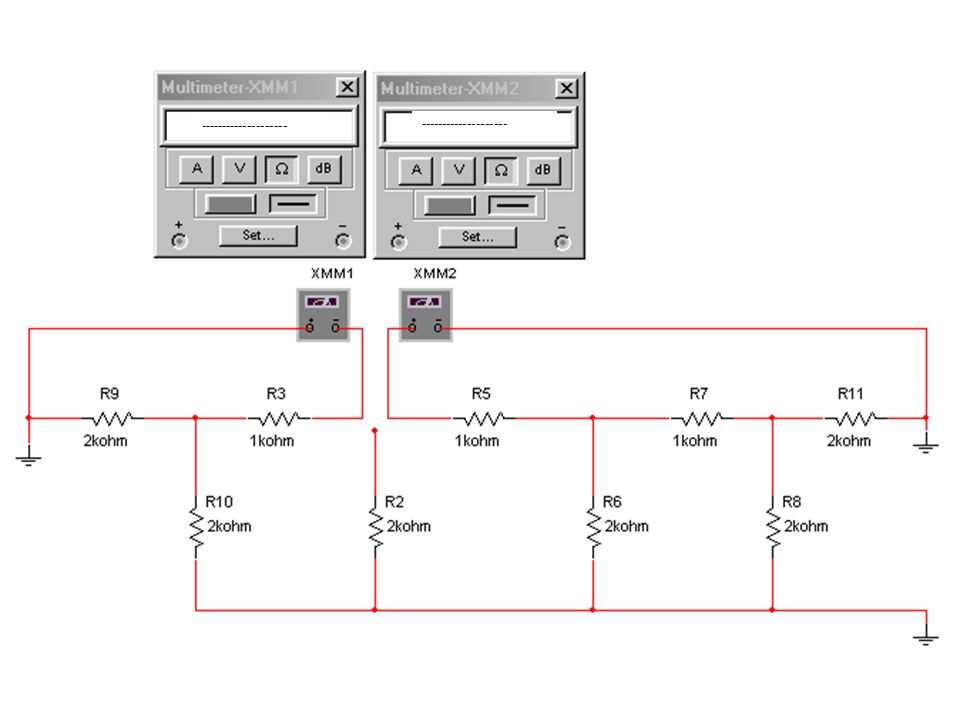

3 Red de escalera

4 --------------------

5

6

7

8

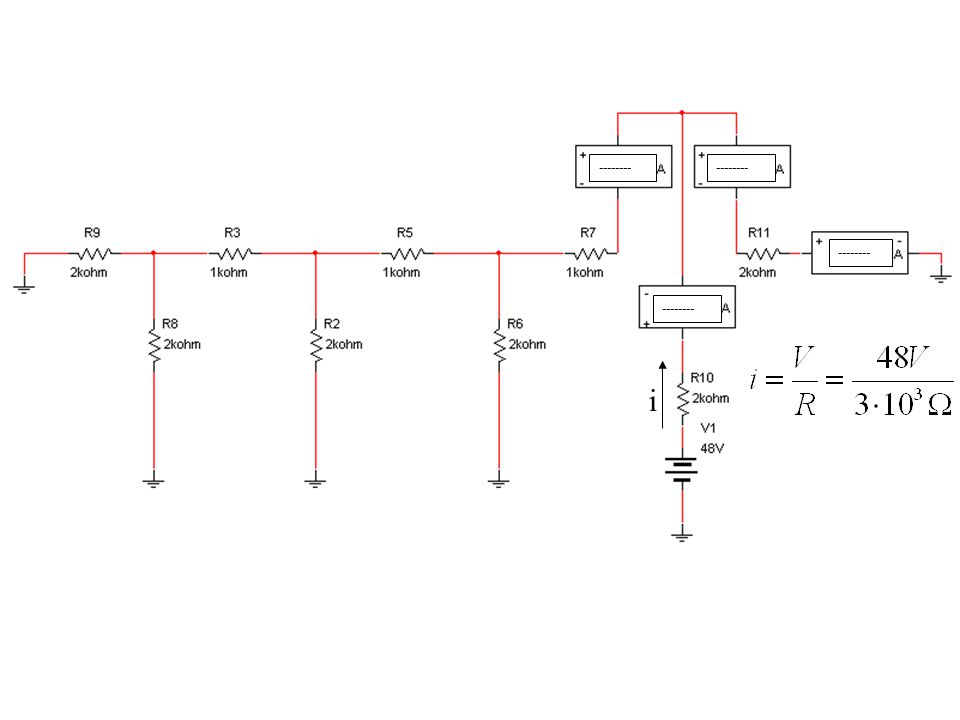

9 -------- i

10

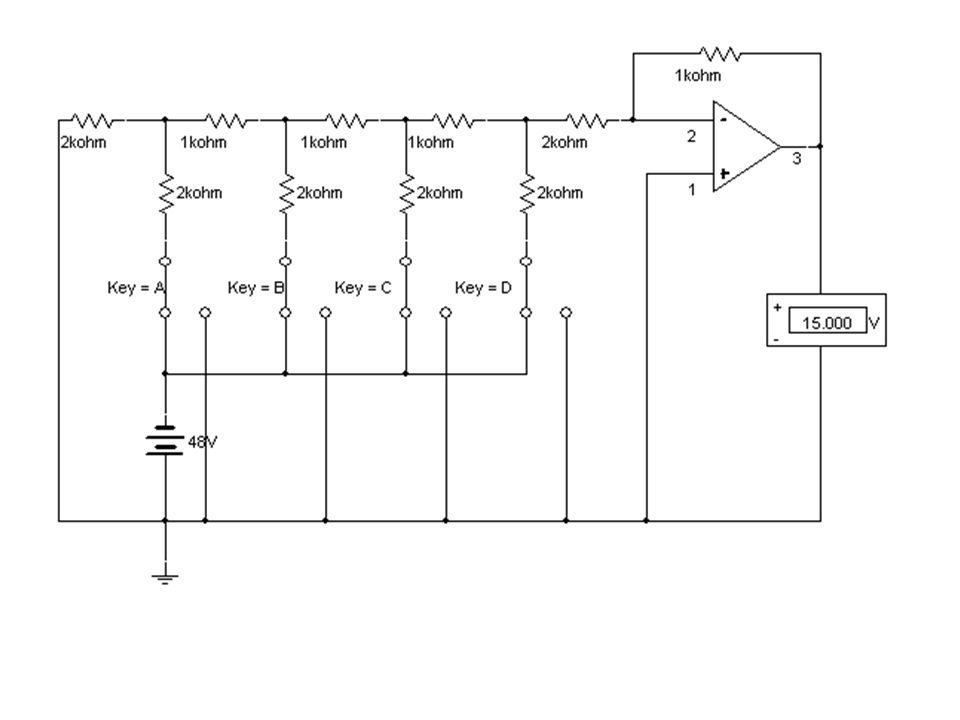

11

12

13

14 Conversor Digital a Análogo Conversor Análogo a Digital

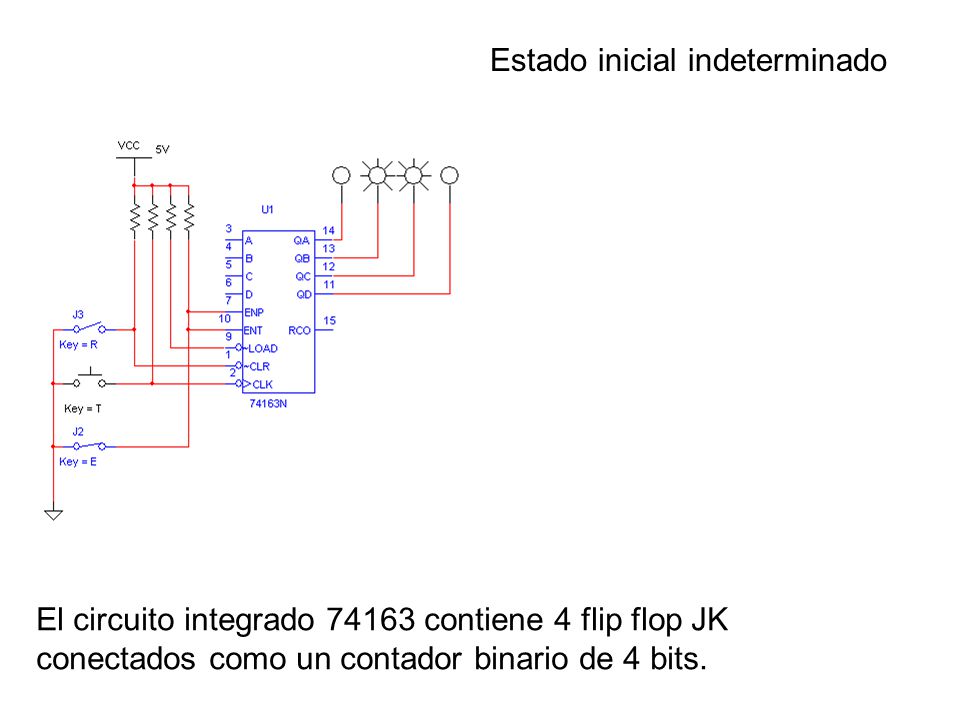

15 Estado inicial indeterminado El circuito integrado 74163 contiene 4 flip flop JK conectados como un contador binario de 4 bits.

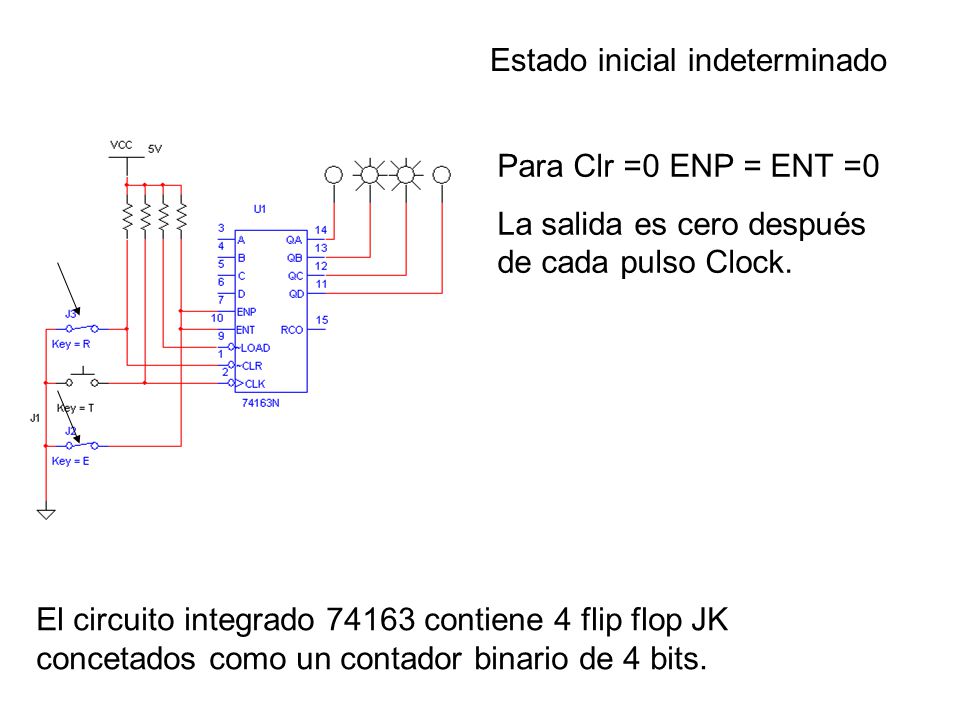

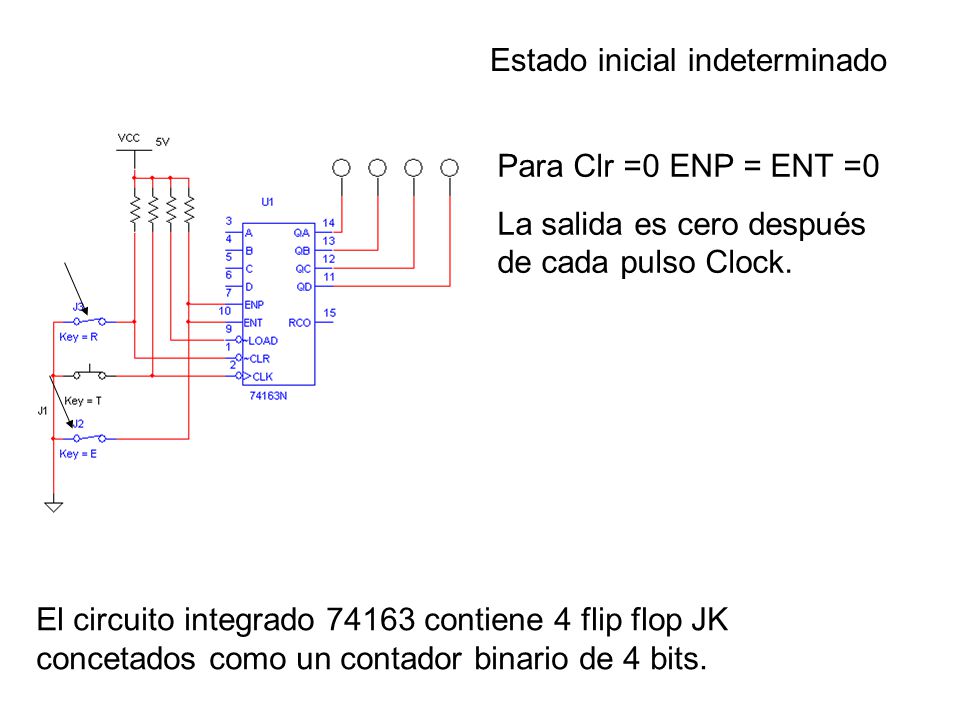

16 Para Clr =0 ENP = ENT =0 La salida es cero después de cada pulso Clock. Estado inicial indeterminado El circuito integrado 74163 contiene 4 flip flop JK concetados como un contador binario de 4 bits.

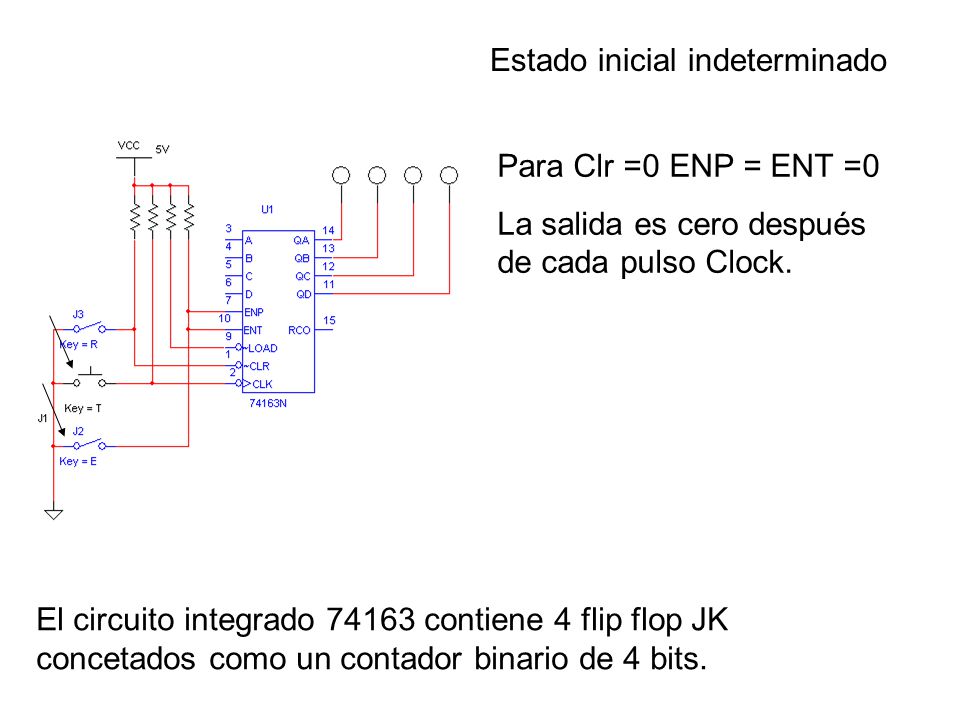

17 Para Clr =0 ENP = ENT =0 La salida es cero después de cada pulso Clock. Estado inicial indeterminado El circuito integrado 74163 contiene 4 flip flop JK concetados como un contador binario de 4 bits.

18 Para Clr =0 ENP = ENT =0 La salida es cero después de cada pulso Clock. Estado inicial indeterminado El circuito integrado 74163 contiene 4 flip flop JK concetados como un contador binario de 4 bits.

19 Para Clr =0 ENP = ENT =0 La salida es cero después de cada pulso Clock. Para Clr =1 ENP = ENT =1 La salida se incrementa después de cada pulso Clock. El circuito integrado 74163 contiene 4 flip flop JK concetados como un contador binario de 4 bits.

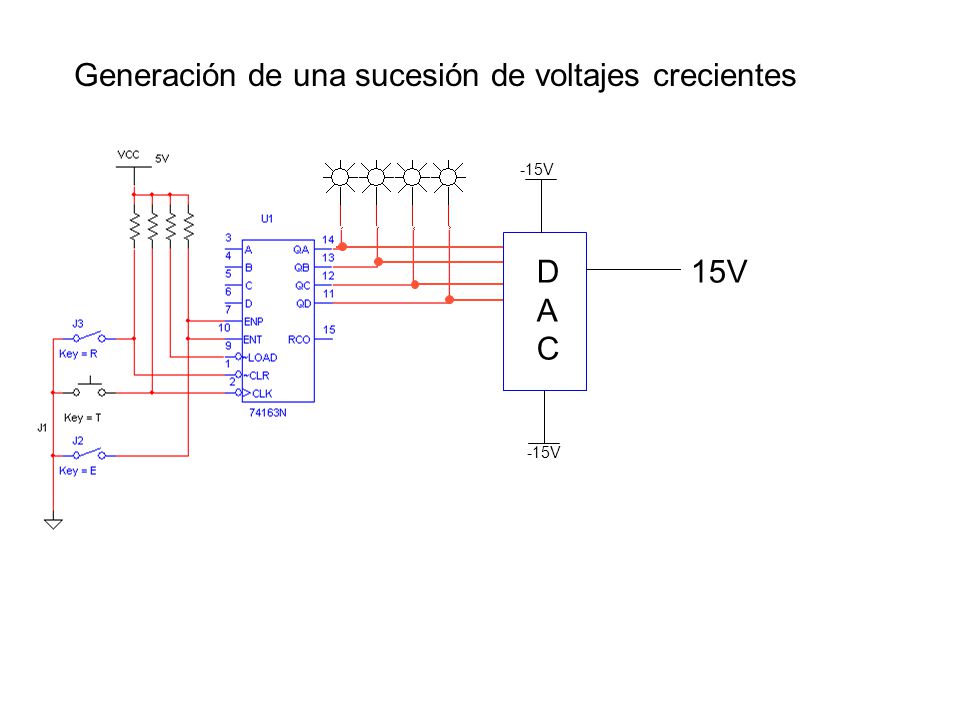

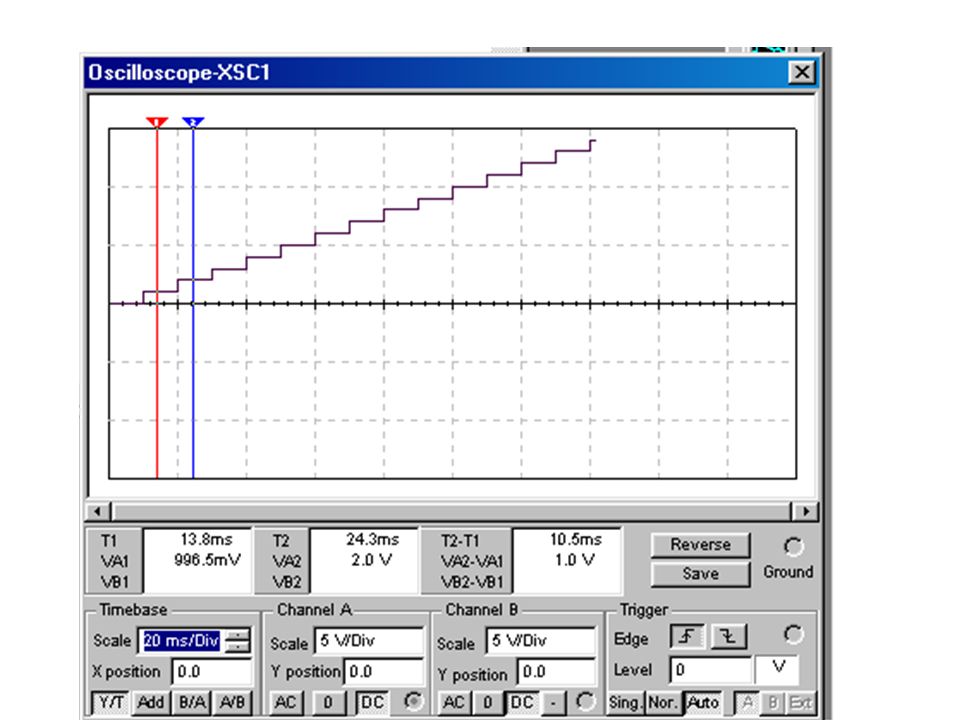

20 DACDAC -15V Generación de una sucesión de voltajes crecientes 1V2V 3V4V5V 6V7V8V9V 10V 11V12V13V14V15V

21

22 V out = A(V + -V - ) -15<V out <+15 V-V- V out V+V+ Q Si V - >V +, V out = ? I B = ? V C = ? Q = ? VCVC IBIB -15V05V1 Si V - <V +, V out = ? I B = ? V C = ? Q = ?+15V > 0 0V0 Comparador de voltaje

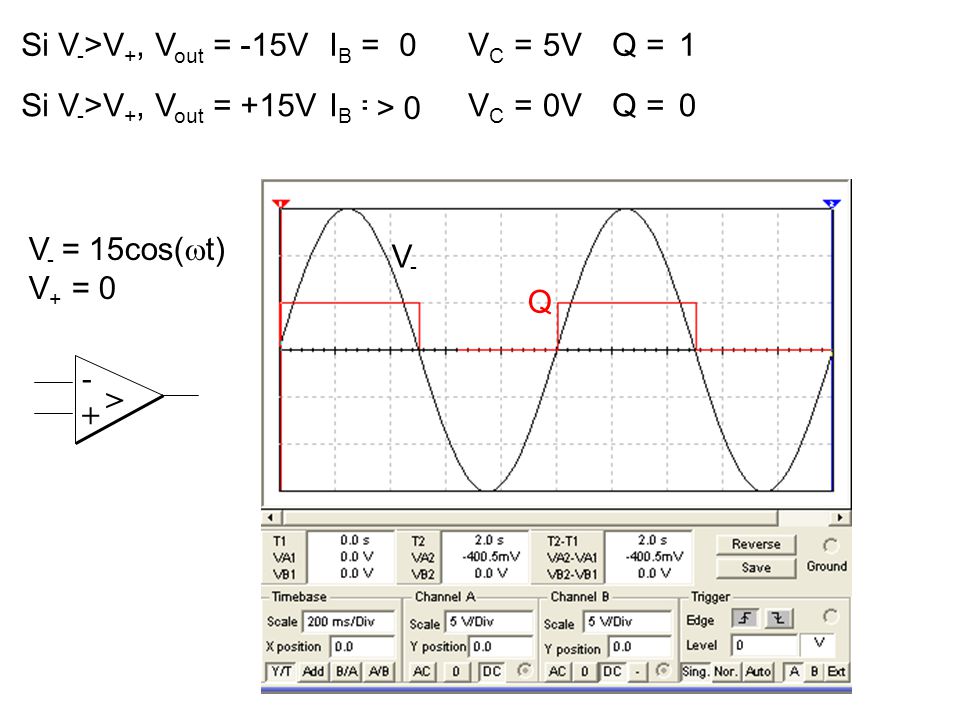

23 Si V - >V +, V out = ? I B = ? V C = ? Q = ?-15V05V1 Si V - >V +, V out = ? I B = ? V C = ? Q = ?+15V > 0 0V0 V - = 15cos(  t) V + = 0 V-V- Q > -+-+

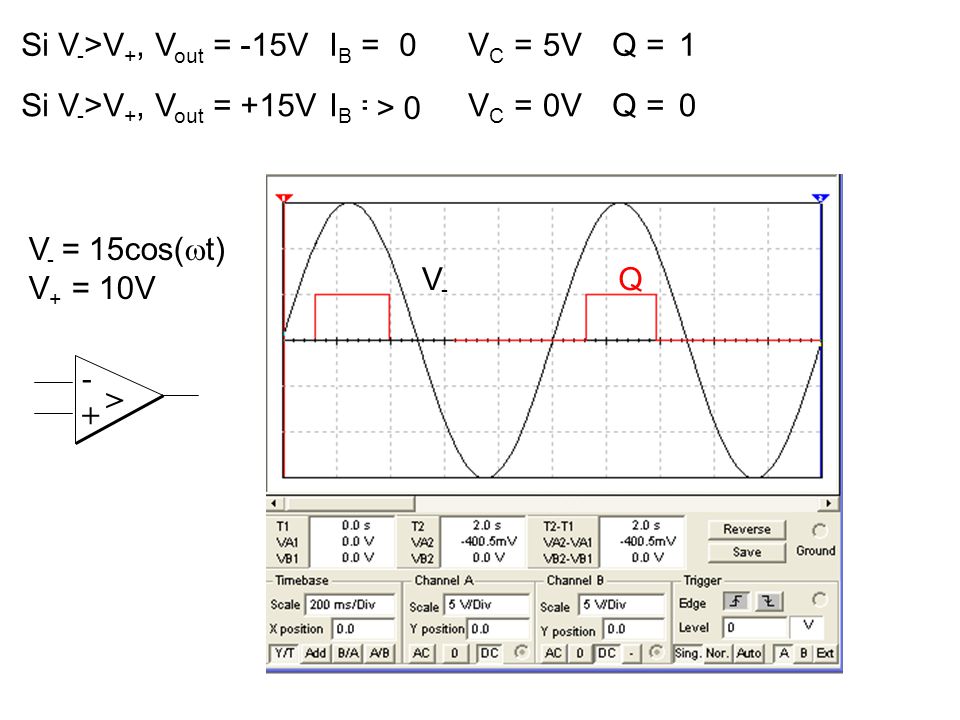

24 Si V - >V +, V out = ? I B = ? V C = ? Q = ?-15V05V1 Si V - >V +, V out = ? I B = ? V C = ? Q = ?+15V > 0 0V0 V - = 15cos(  t) V + = 10V V-V- Q > -+-+

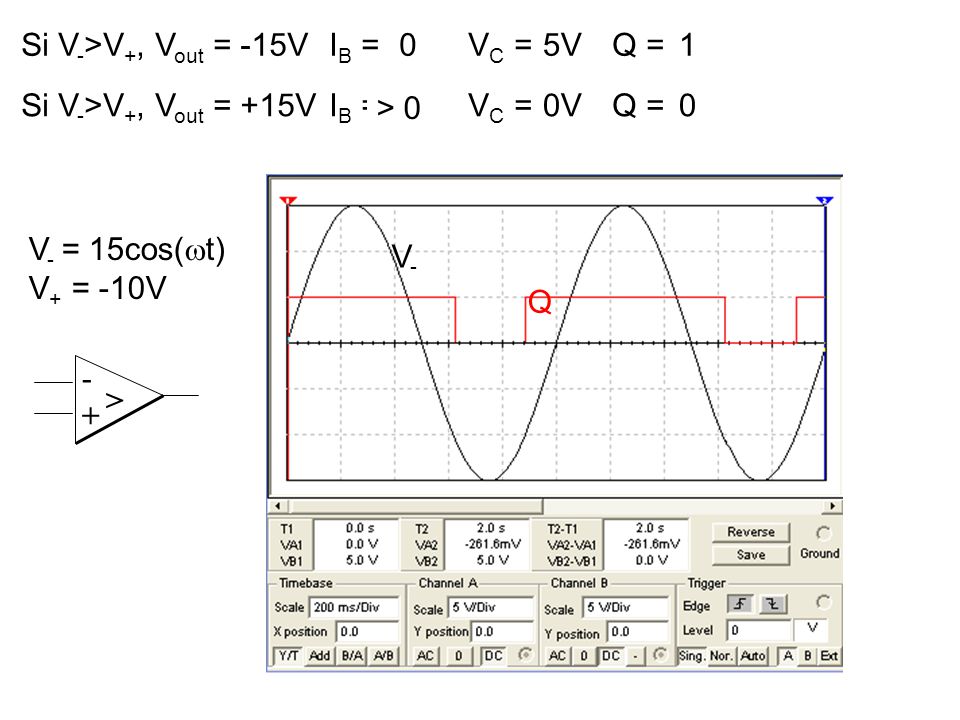

25 Si V - >V +, V out = ? I B = ? V C = ? Q = ?-15V05V1 Si V - >V +, V out = ? I B = ? V C = ? Q = ?+15V > 0 0V0 V - = 15cos(  t) V + = -10V V-V- Q > -+-+

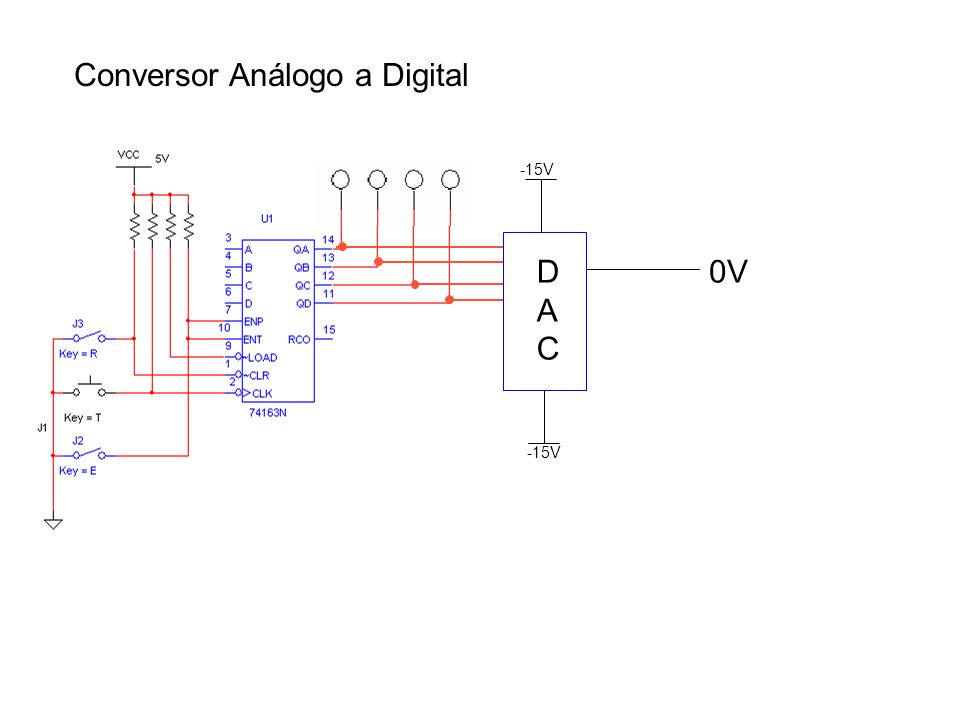

26 DACDAC -15V Conversor Análogo a Digital 0V

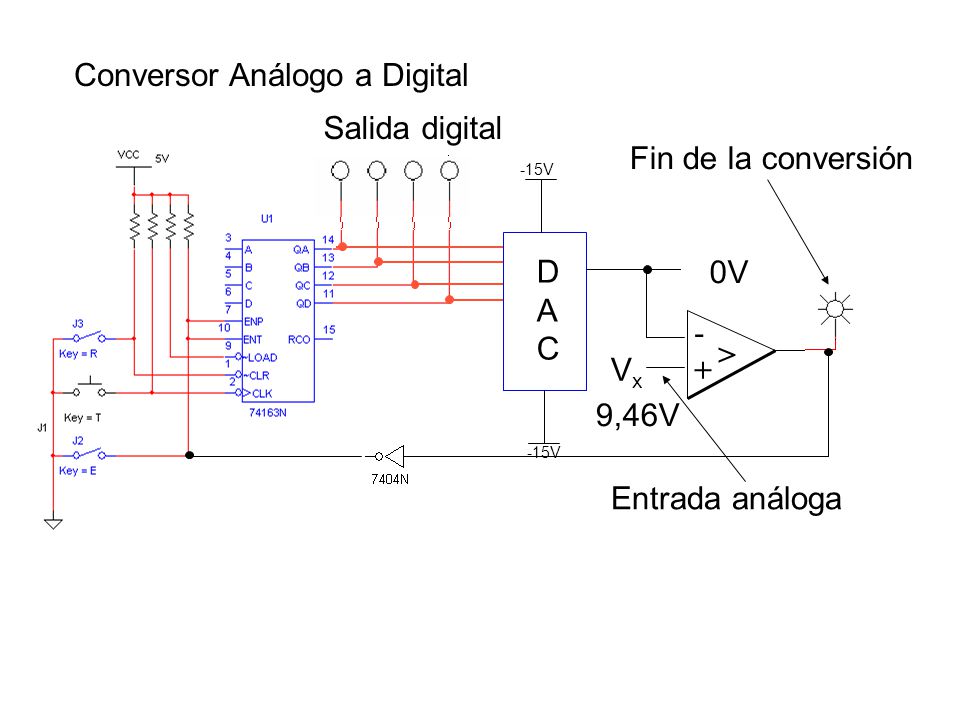

27 DACDAC -15V Conversor Análogo a Digital 1V2V 3V4V 6V7V8V9V 10V > -+-+ VxVx 9,46V 0V Fin de la conversión Entrada análoga Salida digital

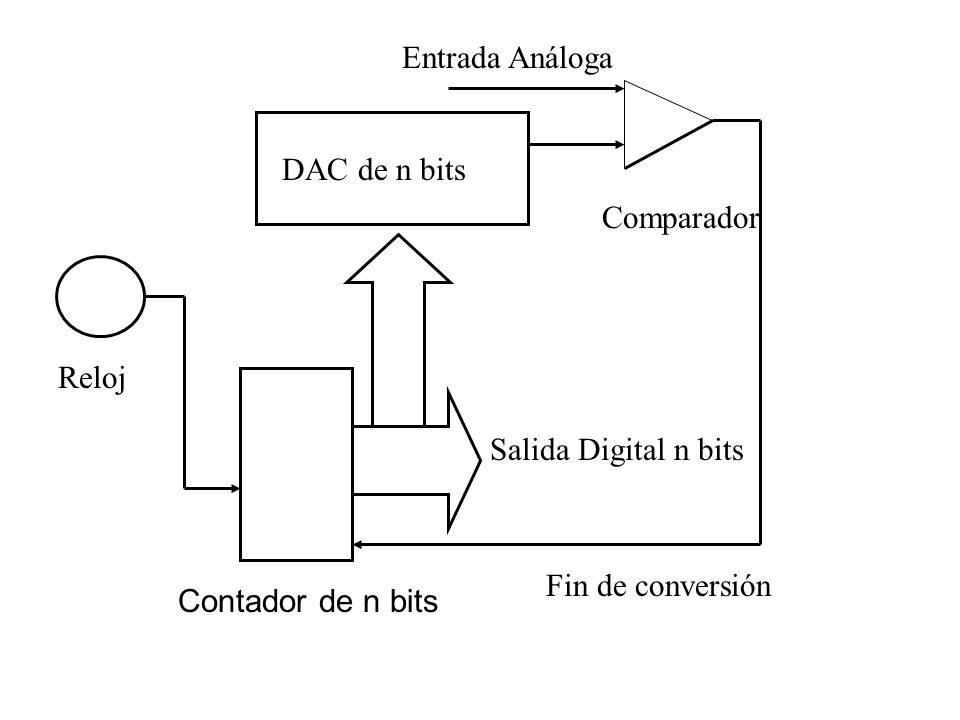

28 Reloj Comparador Entrada Análoga Fin de conversión Salida Digital n bits Contador de n bits DAC de n bits

29 Reloj Comparador Entrada Análoga Fin de conversión Salida Digital n bits Registro de aproximaciones sucesivas DAC de n bits

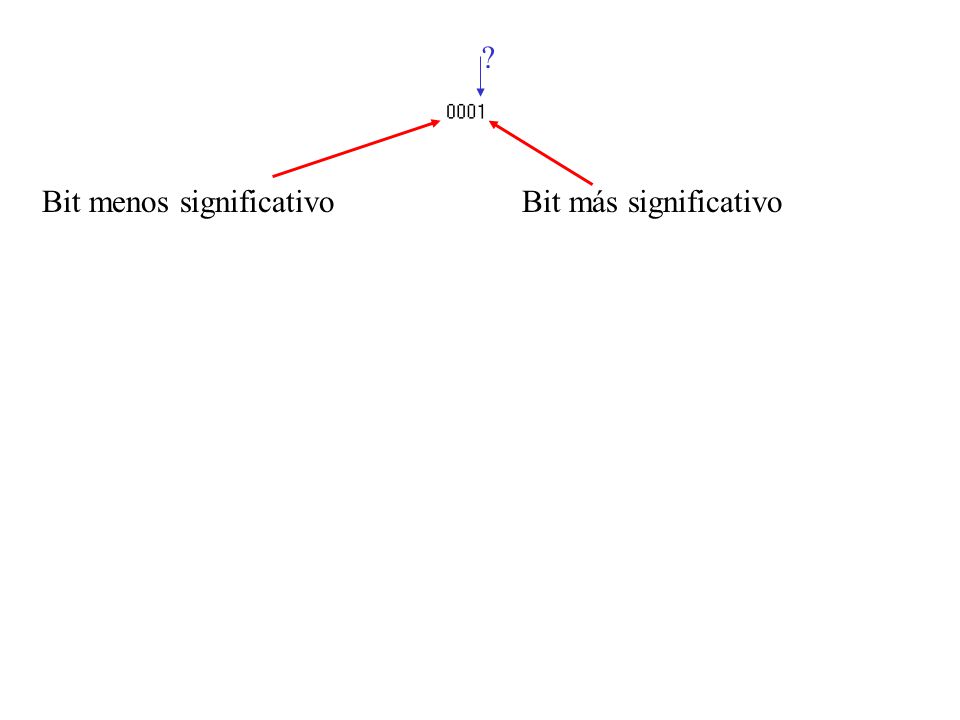

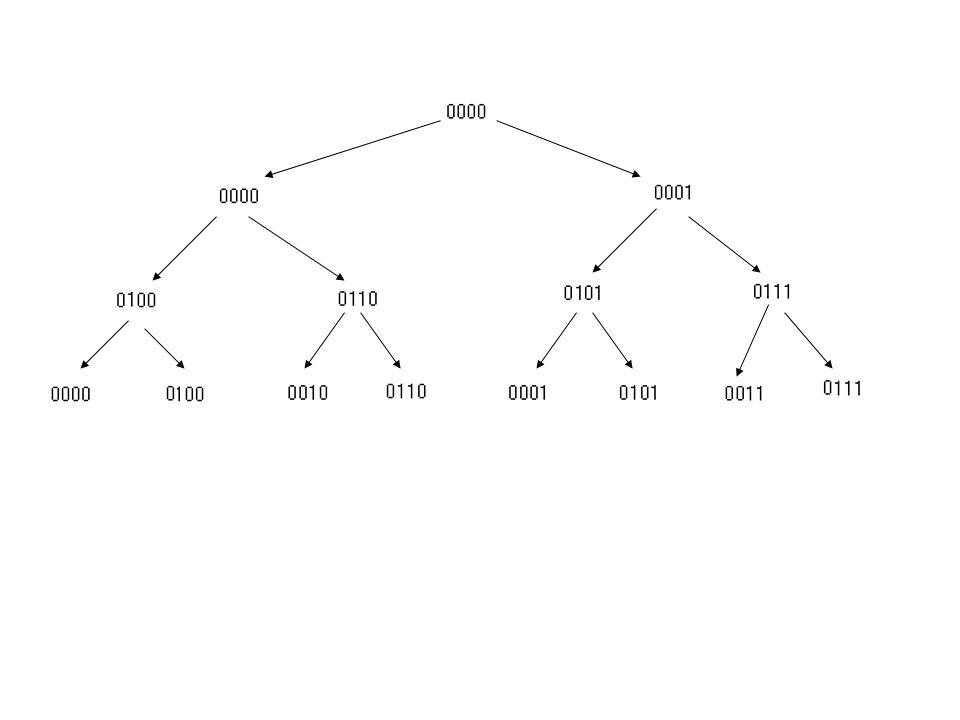

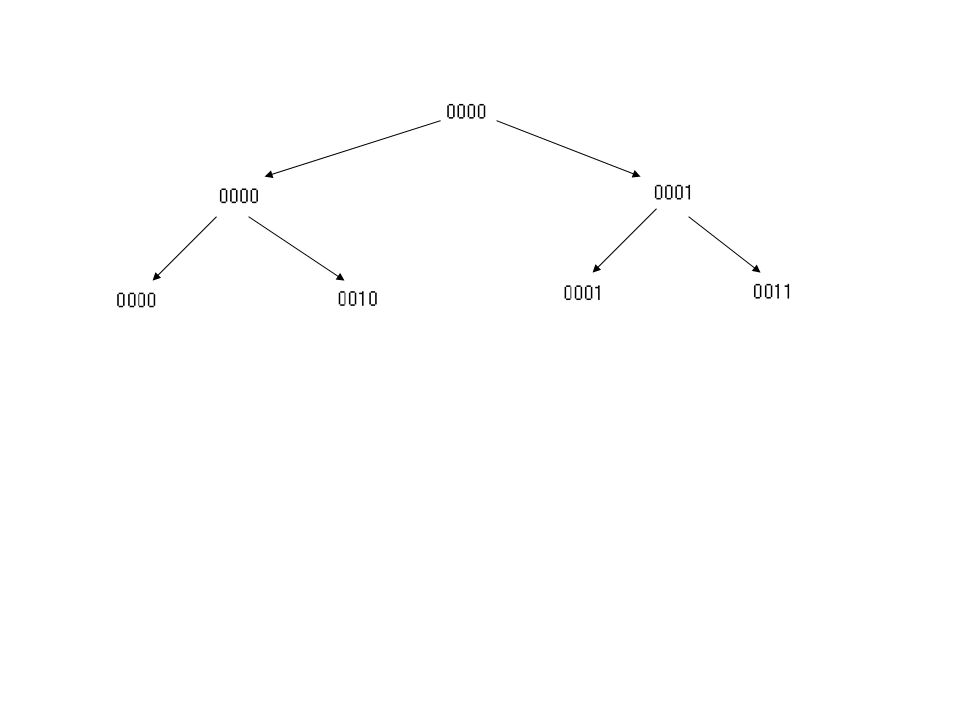

30 Bit más significativoBit menos significativo ?

31 Si la entrada es mayor que 8 Si la entrada es menor que 8

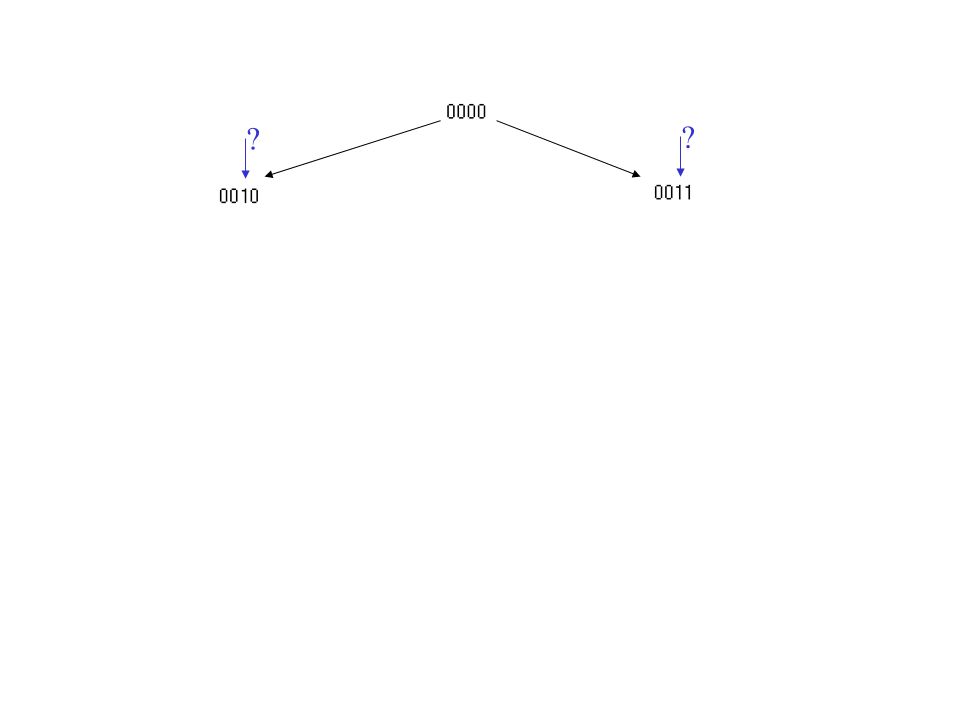

32 ? ?

33

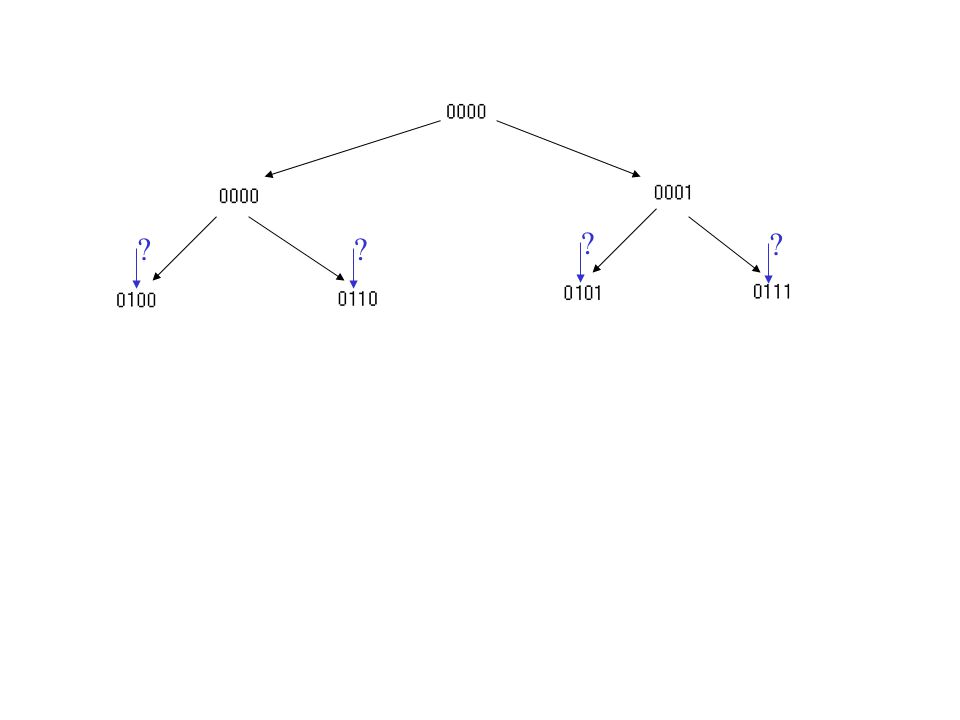

34 ?? ? ?

35

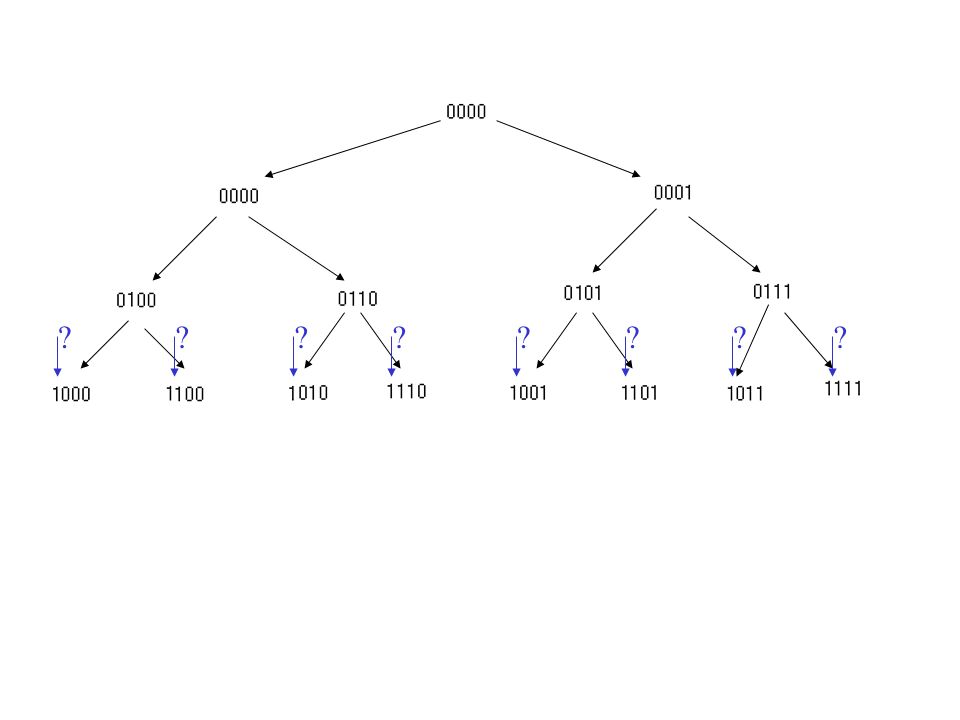

36 ????????

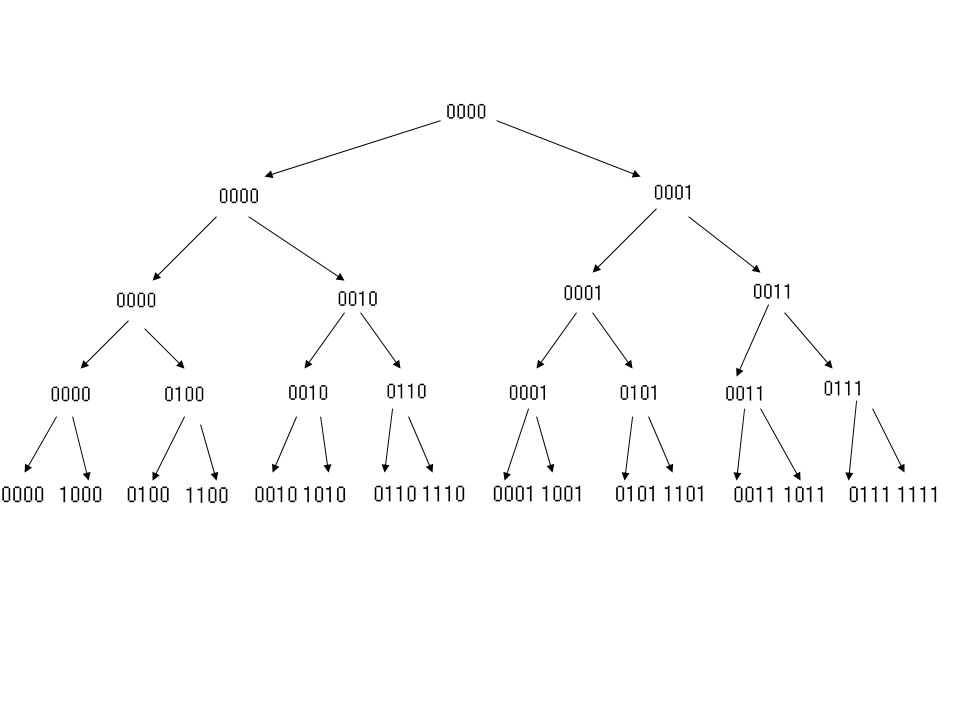

37

38 Adquisición y Recuperación de datos 2005

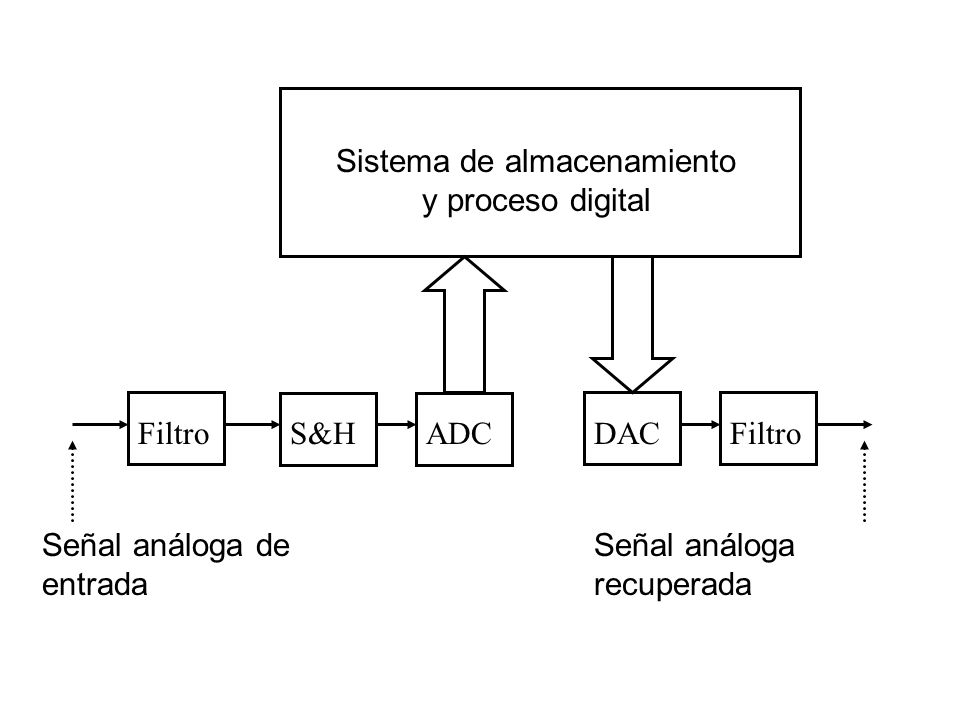

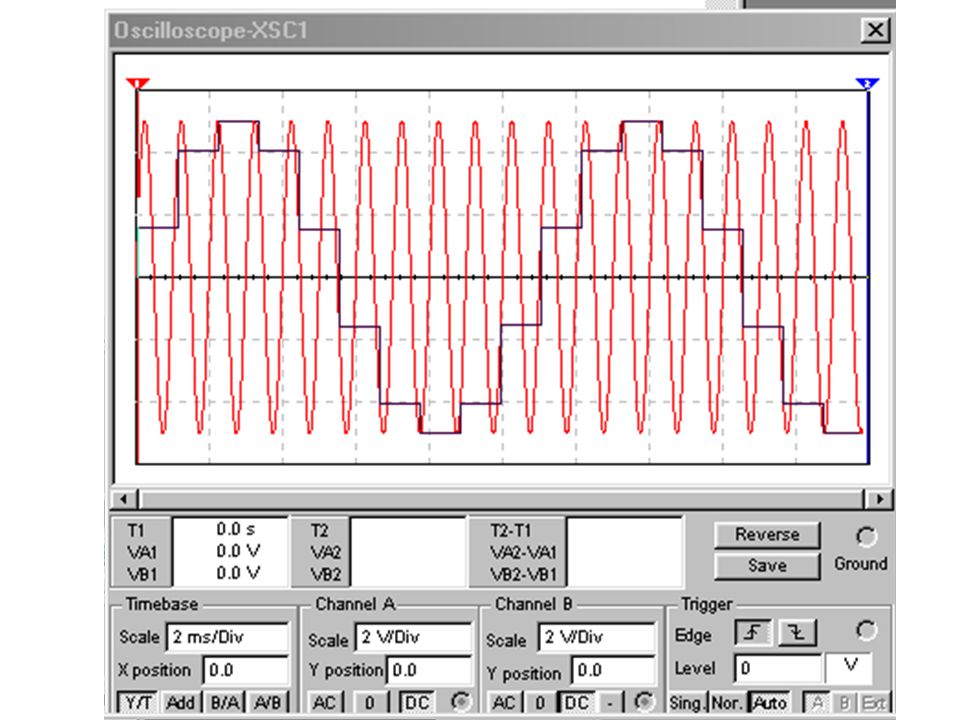

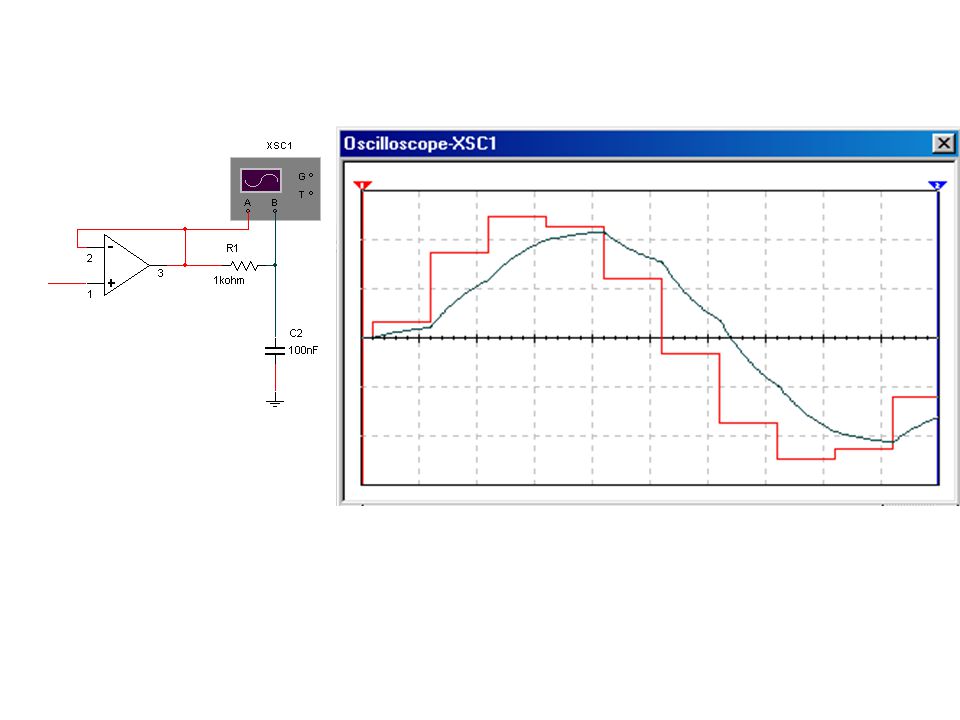

39 Sistema de almacenamiento y proceso digital Filtro ADCS&HDAC Señal análoga de entrada Señal análoga recuperada

40

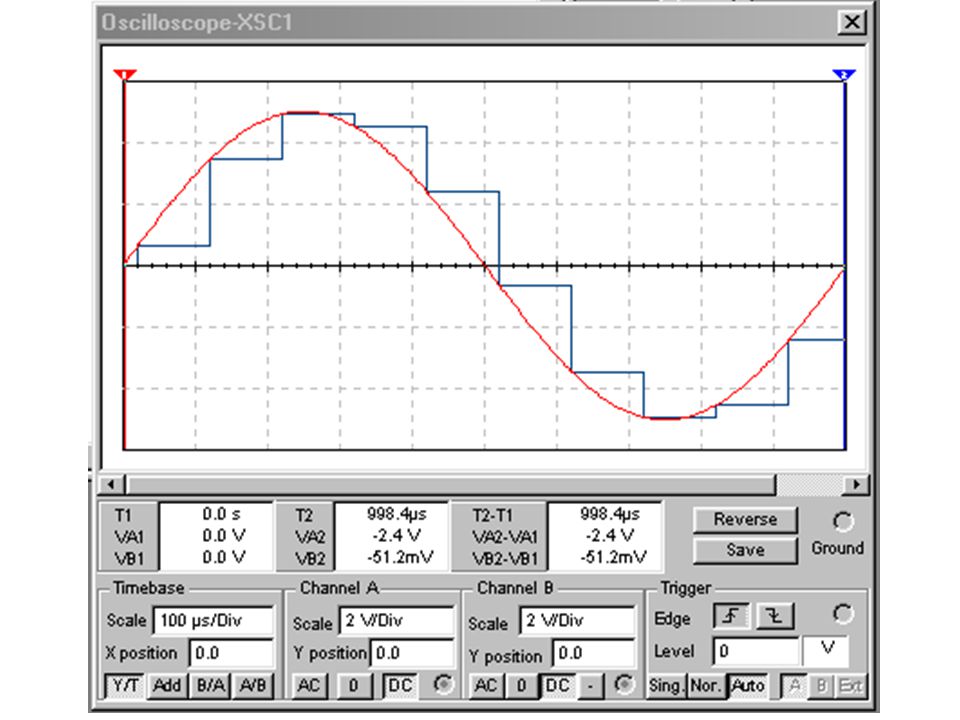

41

42

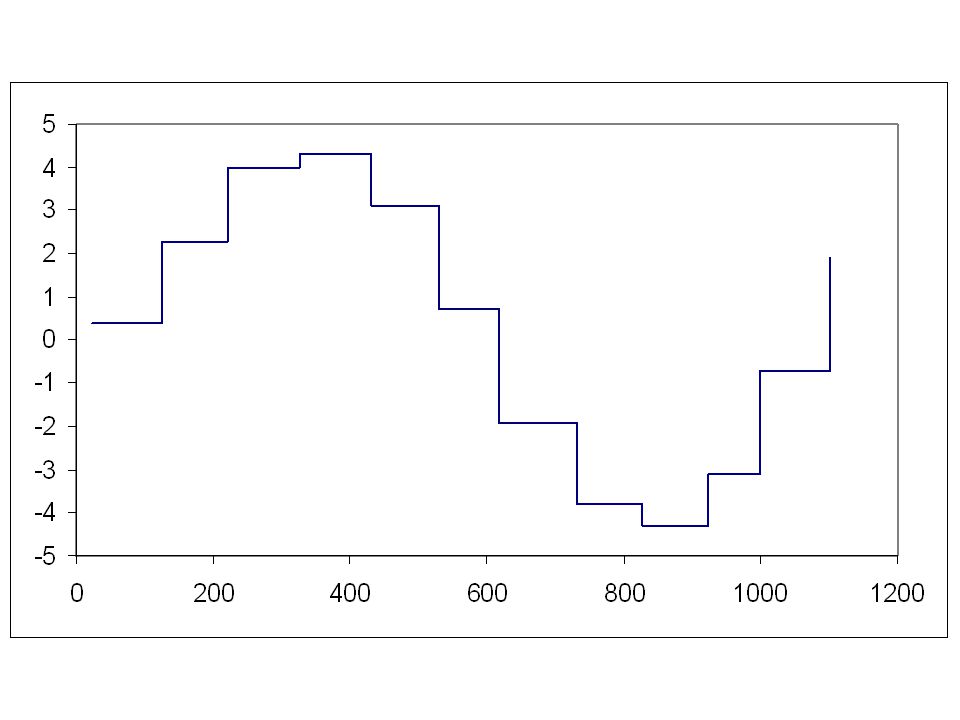

43

44

45

46

47

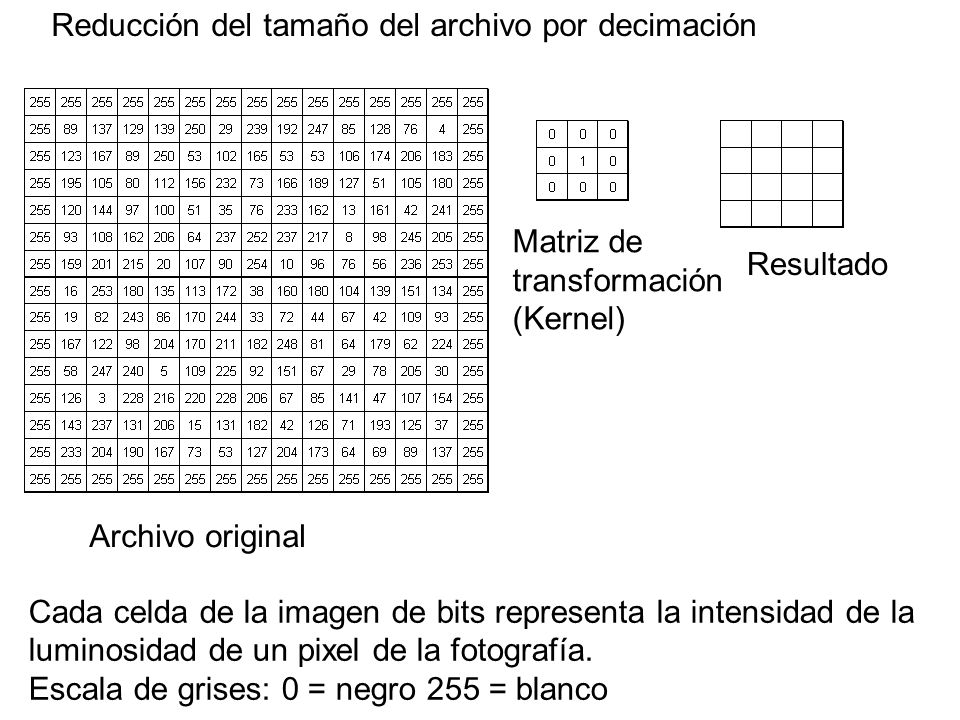

48 Reducción del tamaño del archivo por decimación Cada celda de la imagen de bits representa la intensidad de la luminosidad de un pixel de la fotografía. Escala de grises: 0 = negro 255 = blanco Archivo original Matriz de transformación (Kernel) Resultado

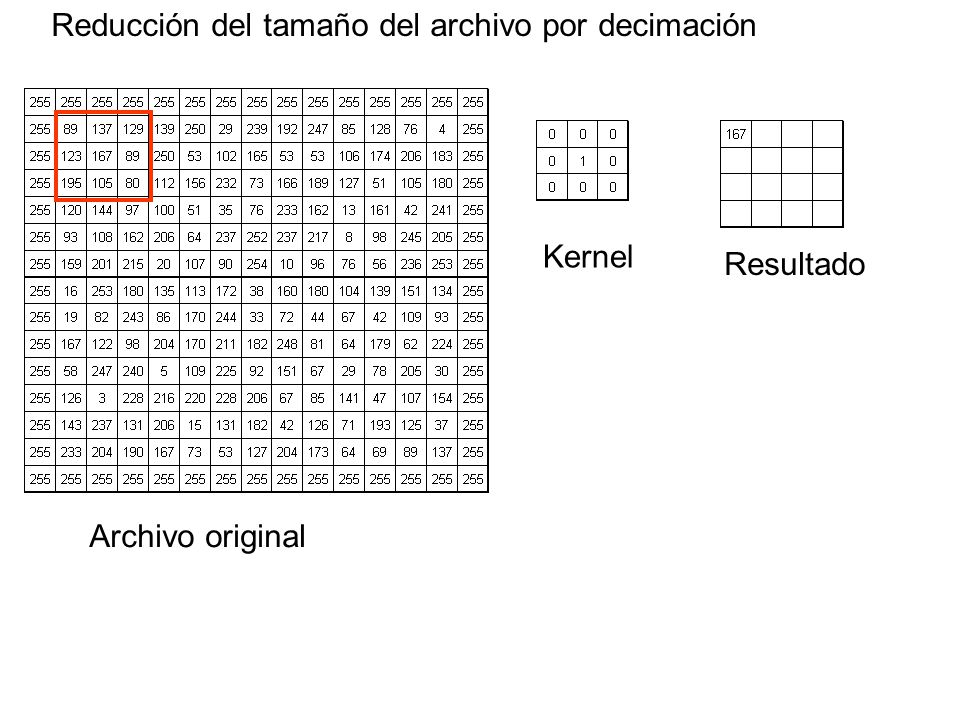

49 Reducción del tamaño del archivo por decimación Archivo original Resultado Kernel

50 Reducción del tamaño del archivo por decimación Archivo original Resultado Kernel

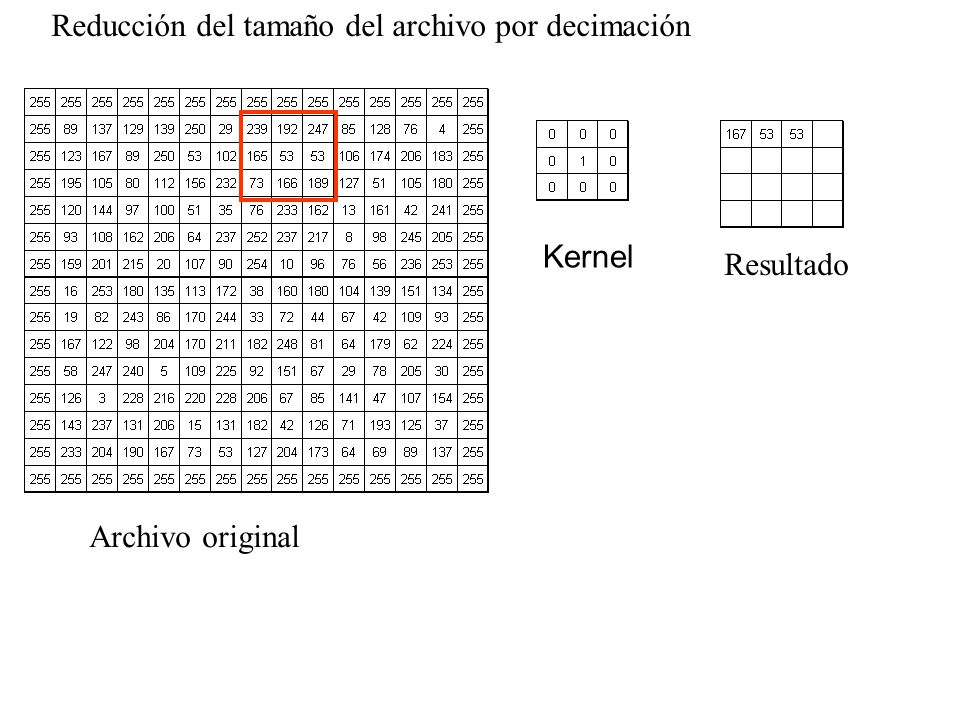

51 Reducción del tamaño del archivo por decimación Archivo original Resultado Kernel

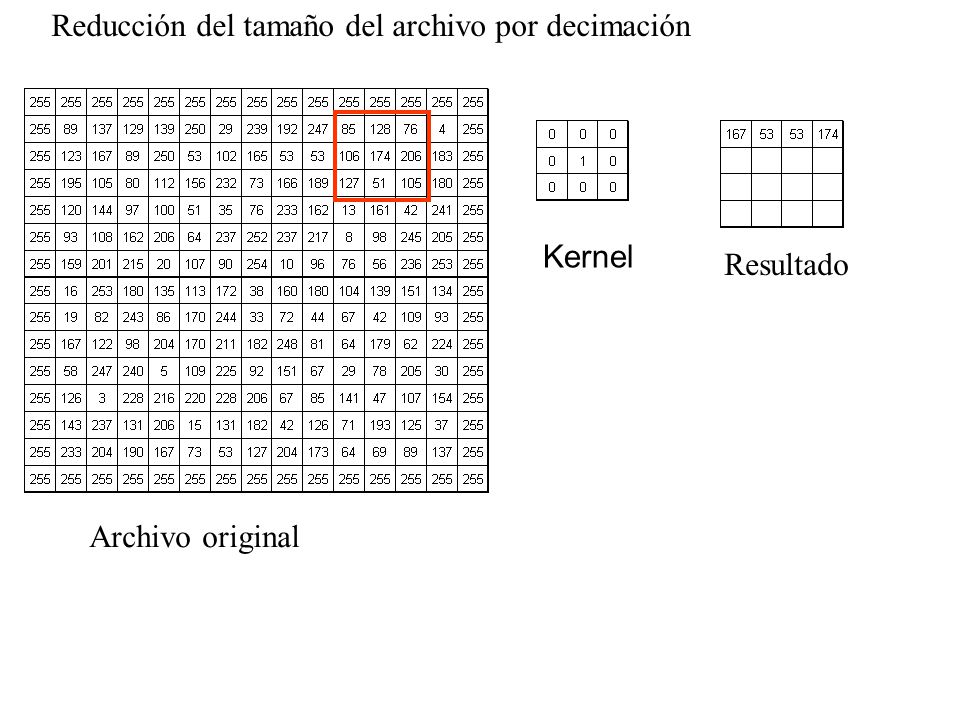

52 Reducción del tamaño del archivo por decimación Archivo original Resultado Kernel

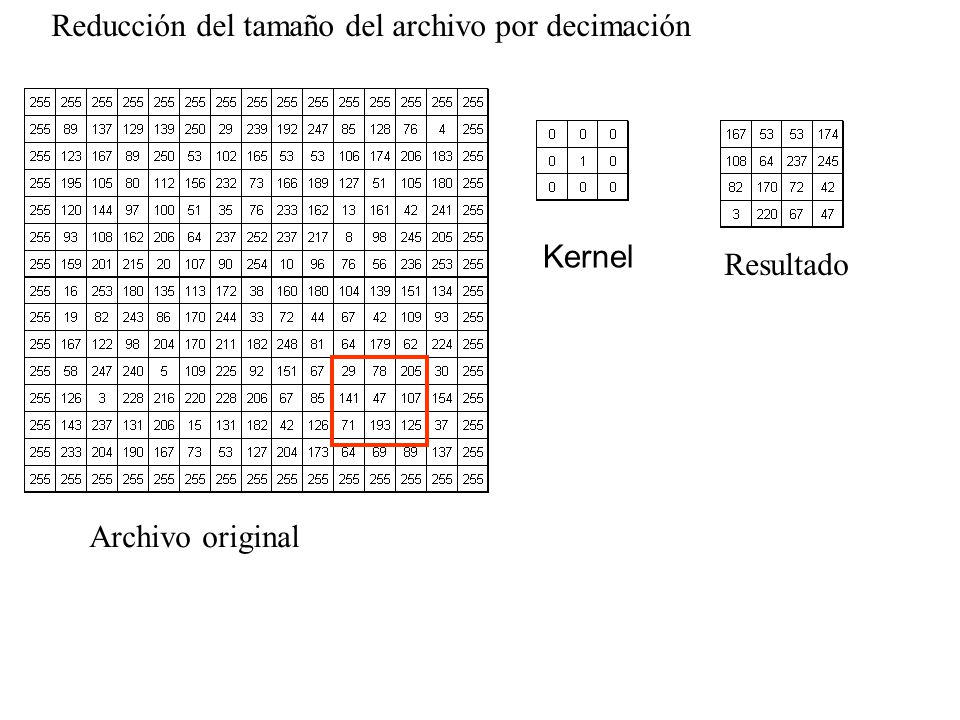

53 Reducción del tamaño del archivo por decimación Archivo original Resultado Kernel

54 Artificios introducidos por la reducción del tamaño del archivo por decimación

55 Reducción del tamaño del archivo por promediación y decimación Kernel

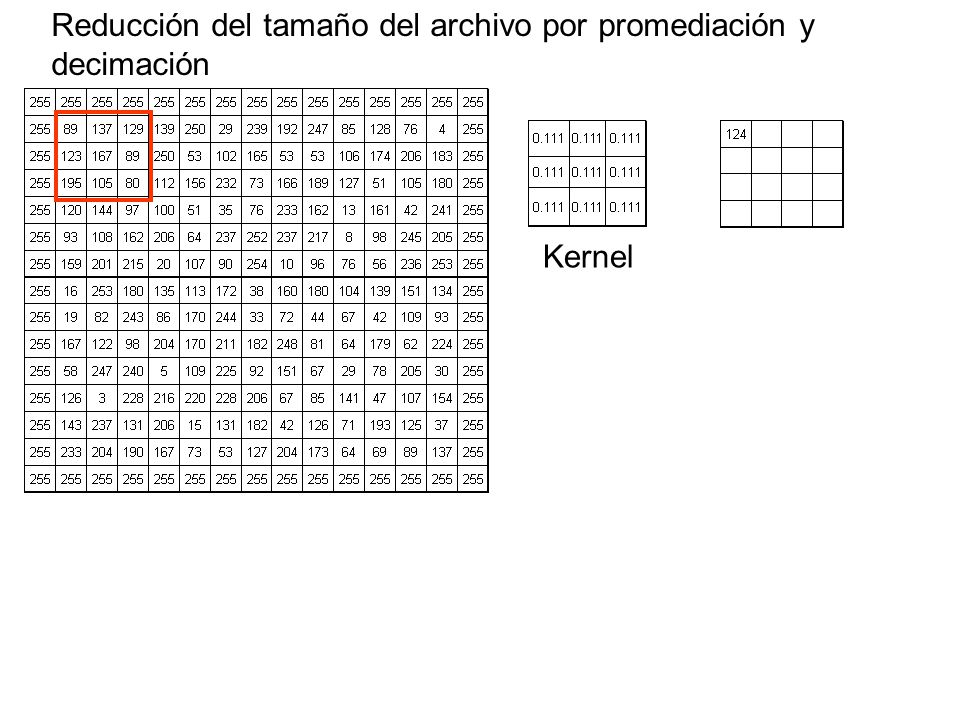

56 Reducción del tamaño del archivo por promediación y decimación Kernel

57 Imagen sin artificios

58 Detección de bordes Kernel

59 Detección de bordes Kernel

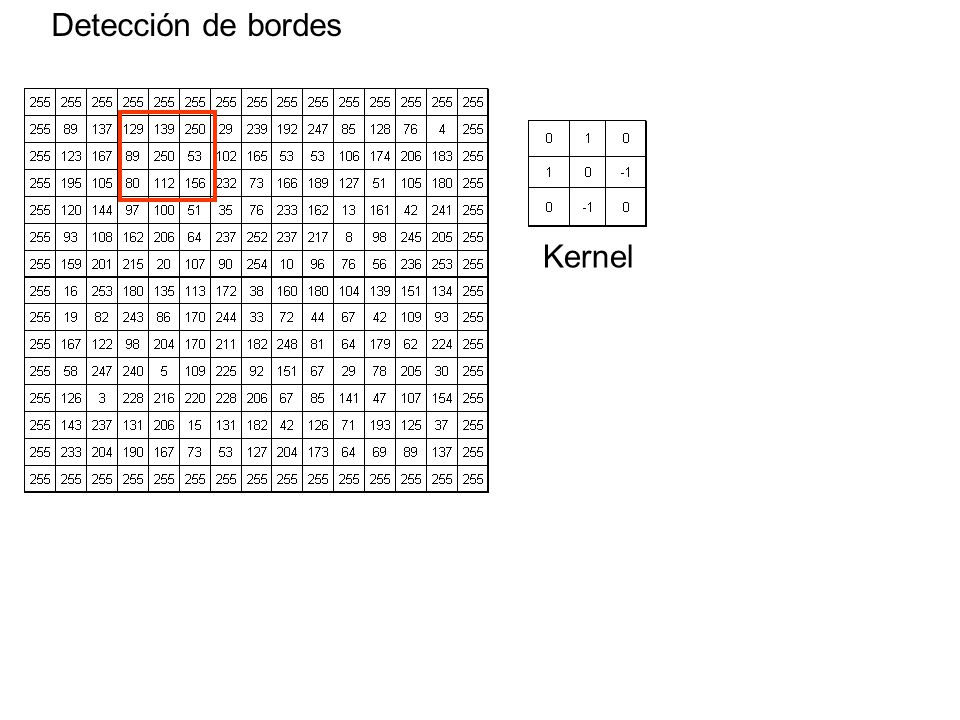

60 Detección de bordes Kernel

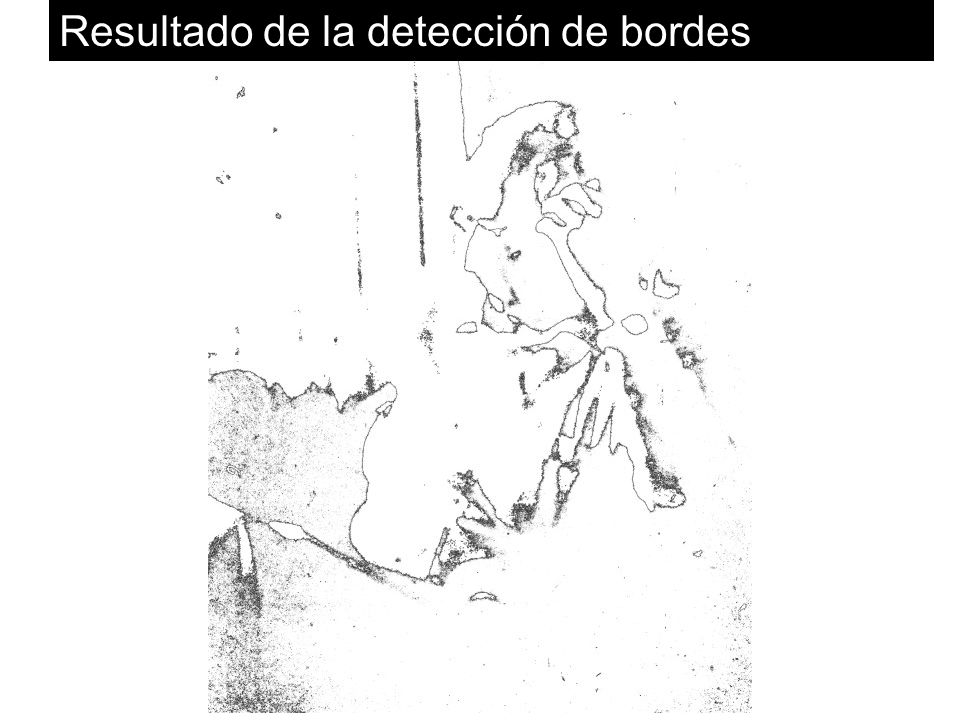

61 Resultado de la detección de bordes
