EXPERIENCIAS DE PERFORACIÓN CON OBJETIVOS DE ALTA PRECISIÓN.
Juan Aguilera, Albano Ayala, Carlos Palacios, Juan Carlos Bassi, Jose Maria Gallardo. Vale S.A. Jorge Ariel Garcia. Weatherford. Marcelo Parlanti. Weatherford.
2
Los nodos principales que aborda el trabajo técnico son los siguientes:
Diseño de PAD tipo araña. Herramientas en la disciplina direccional para optimizar tiempos de perforación. Estudios IFR. Precisión al centro de objetivo.
3
1. Diseño de PAD tipo araña.
Proyecto Potasio Río Colorado
4
Proyecto Potasio Rio Colorado
5

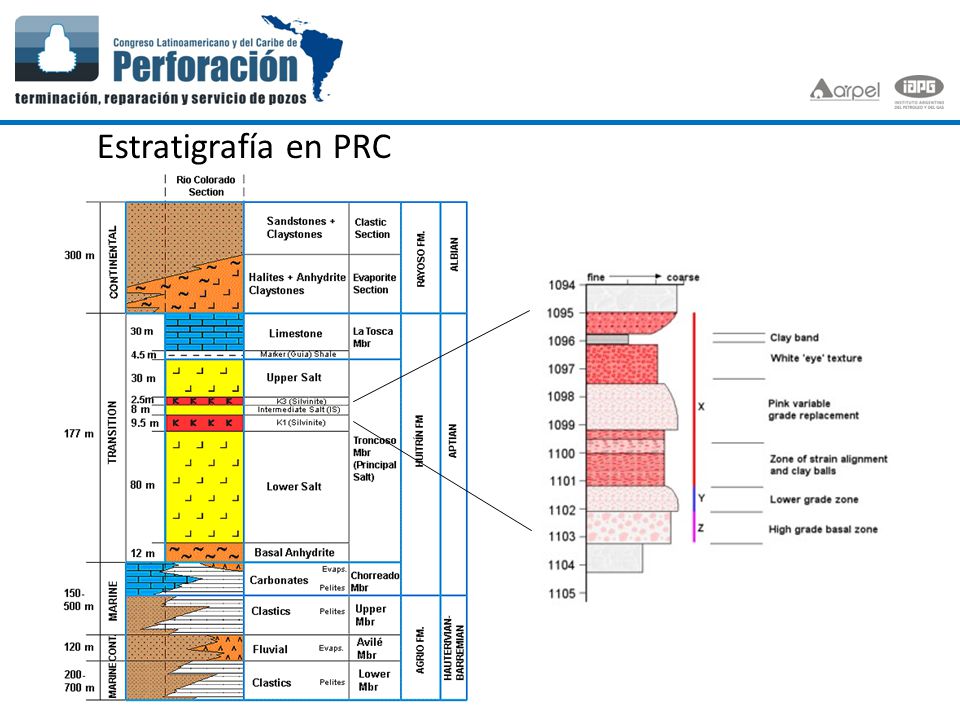

Estratigrafía en PRC
6

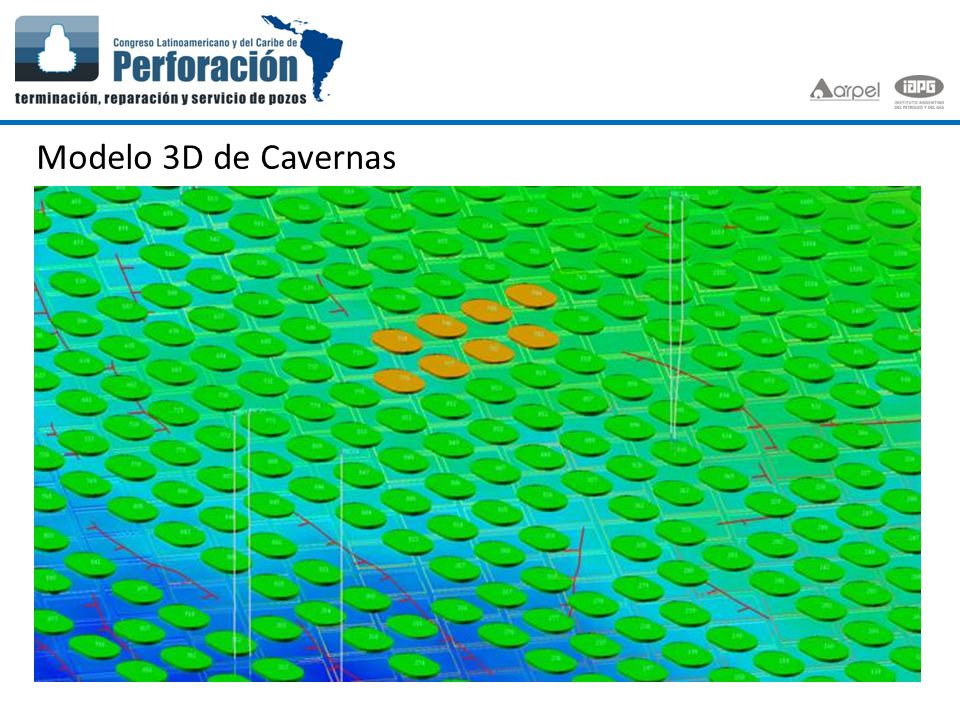

Modelo 3D de Cavernas
7
Conexión entre Pozos
8
Tecnología: Perforación direccional
La perforación direccional permite reducir las instalaciones en superficie en un factor de 8. Para la explotación se utilizarán tres equipos de perforación móviles de la más alta tecnología.
9
Sumario Direccional Guía 12 ¼” vertical hasta 50 m. KOP en 50-150 m.
Casing 9 5/8” zapato en 150 m. Perforación en 8 ¾” / bicéntrico 8 ½” 9 ½” incremento angular a máxima inclinación. Zona tangente DROP con decremento angular menor al mantenido en el build up. Verticalización a 50 m antes de entrar al tope de La Tosca. Perfilaje GRS, oriented caliper. Casing de 7”, Shoe +/- 10 cm. Inclinaciones maximas de 49° DLS promedio 3°/30m. Radio del Target geológico 5 m. Radio del Target de perforación 2 m.
10
2. Herramientas en la disciplina direccional para optimizar tiempos de perforación.
11
Diseño y Planificación.
12
Introducción del EM-MWD (Electromagnético)
13
Utilización de Motor de fondo y Trépano PDC en perforación de la fase superficial y estandarización de los BHA´s de la fase superficial (Guías) en base a las mejores performance obtenidas.
14
Estandarización de los BHAs
15
Utilización de rotores con recubrimiento de carburo de tungsteno.
16
Uso de mayor cantidad de HWDP en la fase de producción (Aislación).
17
Elevación del punto de verticalización (EOD).
18
Utilización de motores SRS.
19
3. Estudios IFR. Precisión al centro de objetivo.
Parte A. Estudios IFR
20
Estudios IFR Estos estudios se realizaron para cuantificar y corregir una de las mayores fuentes de error en registros magnéticos durante la perforación que es la falta de conocimiento del campo magnético de fondo. El campo magnético de la tierra puede ser dividido en tres componentes. a) Campo principal generado en el núcleo de la tierra. b) Variaciones en la corteza debido a rocas locales. c) Perturbaciones del campo, debido a corrientes eléctricas en la tierra y atmosfera superior
21
Metodología de registro
Metodología de adquisición Posicionamiento . Mediciones de campo magnético total. Medición de ángulo dip y declinación magnética. Procesamiento de datos.
22
Resultados.
23
3. Estudios IFR. Precisión al centro de objetivo.
Parte B. Precisión al centro del objetivo
24
Cálculos de superposición de áreas de elipses de incertidumbre
Los cálculos se hicieron contemplando las siguientes áreas. Área de Elipse con Giróscopo + MWD. Área de Elipse con IFR + MWD. Área Común. Área No Común de Giróscopo + MWD. Área No Común de IFR + MWD.
25
Resultados
26
MUCHAS GRACIAS.
