Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores.

Presentación del tema: "Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores."— Transcripción de la presentación:

1 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 1 CORBA: Common Object Request Broker Arquitecture  CORBA es una especificación. No es un software o aplicación.  Auspiciado por Object Managament Group (OMG), para establecer una especificación de inter-operabilidad entre plataformas.  OMG es fundada en 1989, por American Airlines, Canon, Data General, HP, Philips Telecomunicaciones, Sun, 3Com y Unisys  Hay un gran número de implementaciones de CORBA. Estas son conocidas como Object Request Broker (ORB)

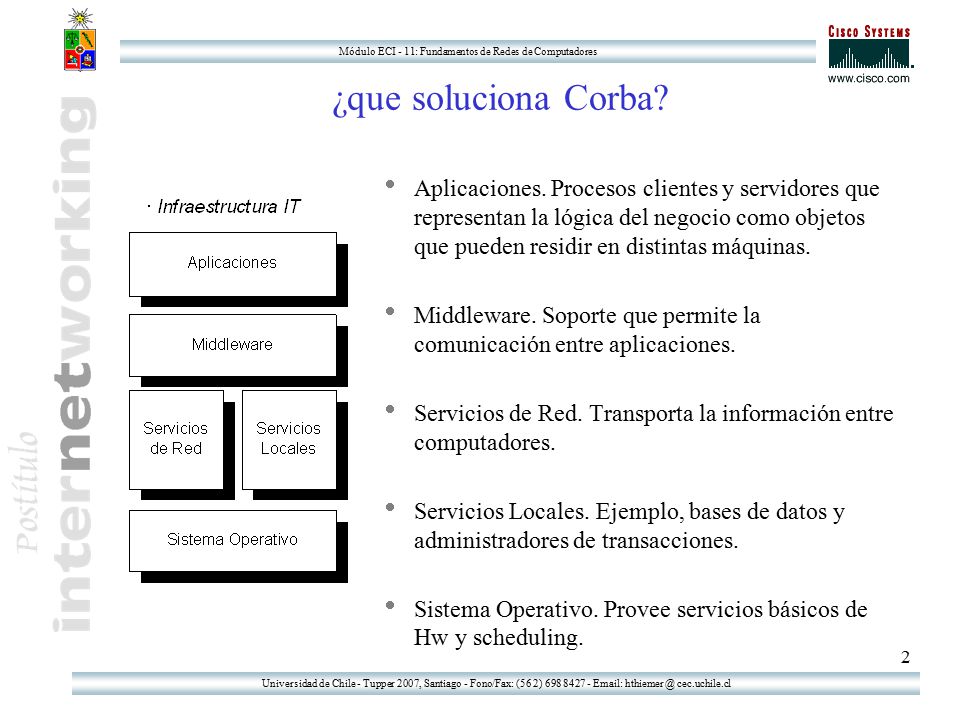

2 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 2 ¿que soluciona Corba?  Aplicaciones. Procesos clientes y servidores que representan la lógica del negocio como objetos que pueden residir en distintas máquinas.  Middleware. Soporte que permite la comunicación entre aplicaciones.  Servicios de Red. Transporta la información entre computadores.  Servicios Locales. Ejemplo, bases de datos y administradores de transacciones.  Sistema Operativo. Provee servicios básicos de Hw y scheduling.

3 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 3 Definición Middleware  Conjunto de servicios comunes no relacionado con “la lógica de negocio” que permite que aplicaciones servidoras y clientes interactuen con otras a través de una Red. En esencia el Middleware es el software que reside sobre la red, permitiendo software de aplicacion orientados sólo a “logica de negocio.

4 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 4 Conceptos claves en CORBA Los conceptos claves de CORBA son: 3Esencialmente especifica los servicios de middleware que serán usados por las aplicaciones (objetos). 3Existe una interfaz entre aplicaciones clientes y servidoras. Una lenguaje de definición de interfaz (IDL) ha sido definido específicamente para CORBA. 3Cualquier objeto puede ser un cliente, un servidor o ambos. Para efectos de descripción CORBA usa el modelo Cliente/Servidor. 3Soporta “static binding” y “dinamic binding” 3No conoce los detalles de las implementaciones fundamentales de los objetos. Un “object adapter” mapea modelos genéricos a implementaciones, siendo la principal manera en que las implementaciones de los objetos acceden los servicios provistos por el ORB (object Request Broker).

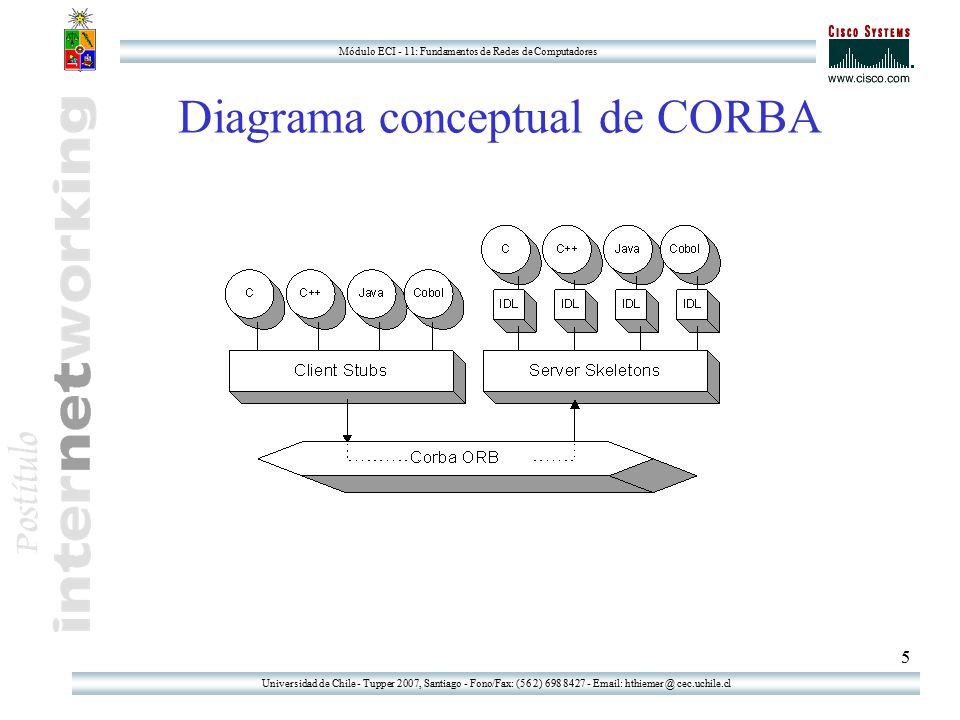

5 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 5 Diagrama conceptual de CORBA

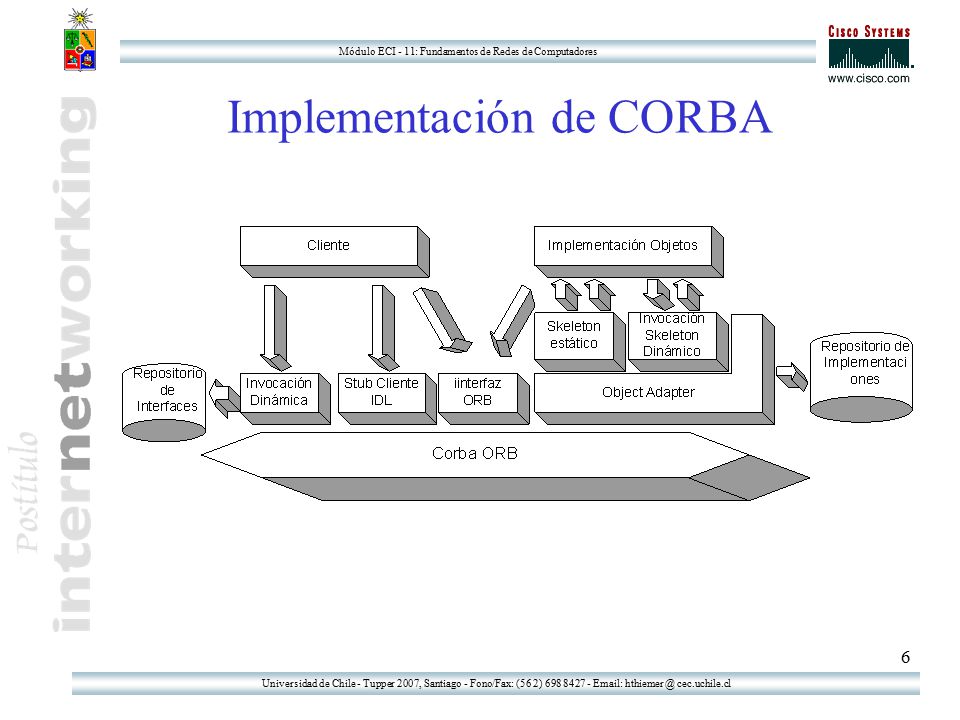

6 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 6 Implementación de CORBA

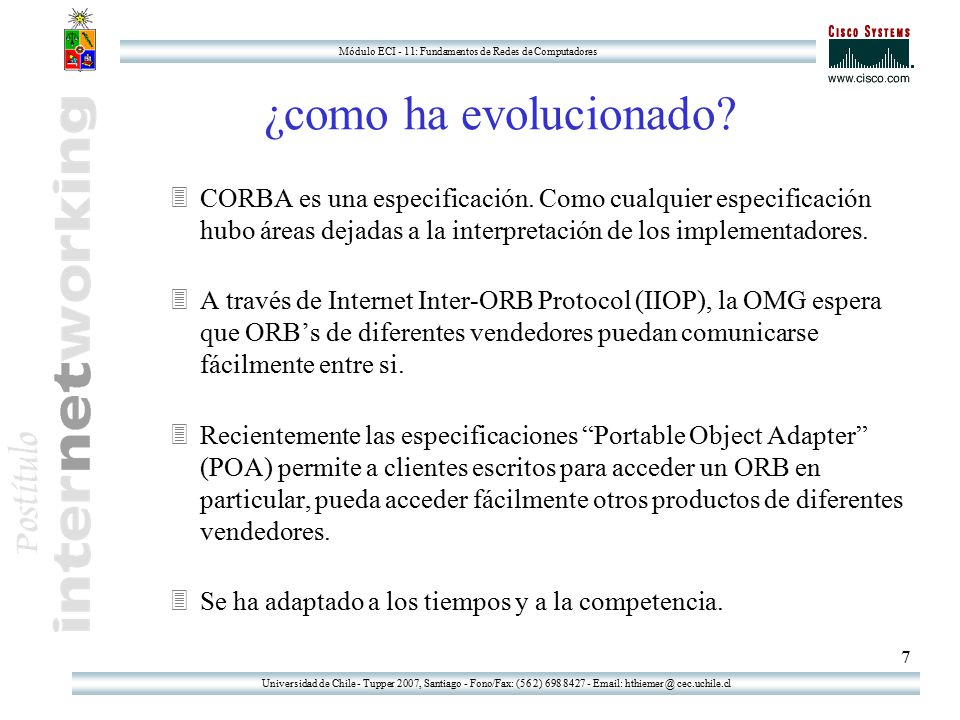

7 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 7 ¿como ha evolucionado? 3CORBA es una especificación. Como cualquier especificación hubo áreas dejadas a la interpretación de los implementadores. 3A través de Internet Inter-ORB Protocol (IIOP), la OMG espera que ORB’s de diferentes vendedores puedan comunicarse fácilmente entre si. 3Recientemente las especificaciones “Portable Object Adapter” (POA) permite a clientes escritos para acceder un ORB en particular, pueda acceder fácilmente otros productos de diferentes vendedores. 3Se ha adaptado a los tiempos y a la competencia.

8 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 8 ¿como ha evolucionado? 3CORBA es una especificación. Como cualquier especificación hubo áreas dejadas a la interpretación de los implementadores. 3A través de Internet Inter-ORB Protocol (IIOP), la OMG espera que ORB’s de diferentes vendedores puedan comunicarse fácilmente entre si. 3Recientemente las especificaciones “Portable Object Adapter” (POA) permite a clientes escritos para acceder un ORB en particular, pueda acceder fácilmente otros productos de diferentes vendedores. 3Se ha adaptado a los tiempos y a la competencia.

9 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 9 ¿como ha evolucionado?

10 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 10 No es único Competidores: DCOM RMI/RMP HTTP/CGI Servlets Sockets.............

11 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores Java Database Connectivity Introducción  JDBC es una API, formada por conjunto de clases e interfaces en el lenguaje de programación Java, para ejecutar sentencias SQL.  Ofrece un estándar de conexión a cualquier base de datos disponible en el mercado.  Permite obtener los datos en forma fácil y cómoda en ambientes cliente-servidor a través de Internet/Intranet.

12 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores ¿Qué hace JDBC?  Establece una conexión a una base de datos.  Envía sentencias SQL.  Procesa los resultados de estas sentencias.

13 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 13 Arquitectura JDBC  Arquitectura normal  Puente JDBC-ODBC Aplicaciones Java JDBC API Adm. de controladores JDBC Controlador JDBC DB Controlador JDBC DB Aplicaciones Java JDBC API Adm. de controladores JDBC C. ODBC DB C. ODBC DB Adm. de controladores ODBC Puente JDBC/ODBC

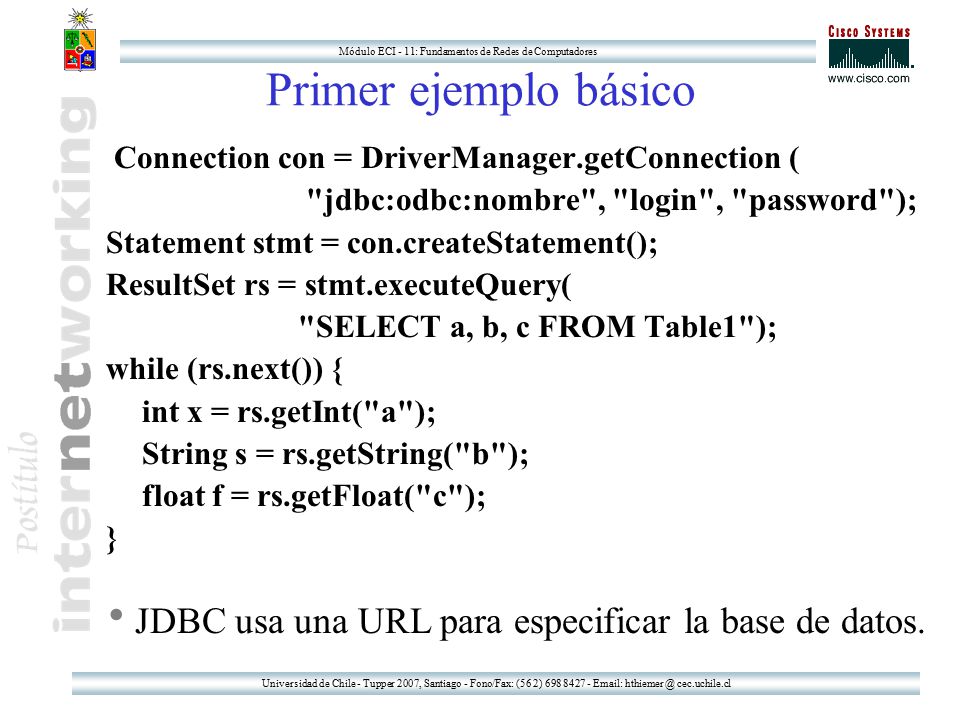

14 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores Primer ejemplo básico Connection con = DriverManager.getConnection ( "jdbc:odbc:nombre", "login", "password"); Statement stmt = con.createStatement(); ResultSet rs = stmt.executeQuery( "SELECT a, b, c FROM Table1"); while (rs.next()) { int x = rs.getInt("a"); String s = rs.getString("b"); float f = rs.getFloat("c"); }  JDBC usa una URL para especificar la base de datos.

15 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 15...Primer ejemplo básico  Ejemplos de URL:  jdbc:mysql://myserver:4444/db1  jdbc:oracle://oraserver  jdbc:odbc:mydatabase

16 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 16 JDBC vs. ODBC  Se puede usar ODBC desde Java, pero el puente JDBC-ODBC ayuda bastante.  ODBC tiene una interfaz tipo C rompiendo el esquema de seguridad, robustez e implementación de Java.  ODBC mezcla funciones simple y complejas.  Los controladores de ODBC deben ser instalados en cada cliente.

17 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 17...JDBC vs. ODBC  JDBC es una interfaz natural en Java.

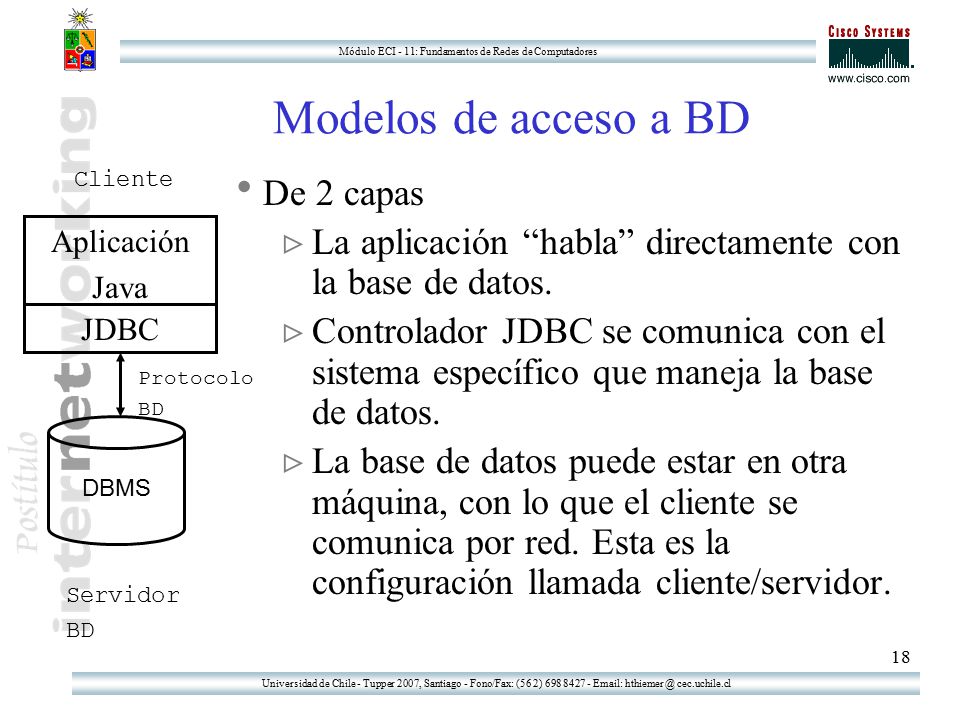

18 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 18 Modelos de acceso a BD  De 2 capas  La aplicación “habla” directamente con la base de datos.  Controlador JDBC se comunica con el sistema específico que maneja la base de datos.  La base de datos puede estar en otra máquina, con lo que el cliente se comunica por red. Esta es la configuración llamada cliente/servidor. Aplicación Java JDBC DBMS Cliente Servidor BD Protocolo BD

19 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 19 Modelos de acceso a BD  De 3 capas  Los comandos son enviados a la capa intermedia de servicios, la cual envía sentencias SQL a la base de datos. Ésta las procesa y envía los resultados de vuelta a la capa intermedia, para luego ser enviados al cliente.  Permite un control de acceso y de actualización.  Provee ventajas de performance. Aplicación Java JDBC DBMS Applet en Java o Navegador HTML Cliente (GUI) Llamadas HTTP, RMI,CORBA ServidorBD Servidor Protocolo BD

20 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 20 Categorías de los controladores JDBC  Puente JDBC-ODBC.  Parte API Nativa-Parte Java. Se convierte las llamadas JDBC al sistema de la Base de datos.  JDBC-Red. Es sólo Java. Las llamadas JDBC son convertidas a un protocolo de red independiente del sistema de la base de datos. Este protocolo es convertido en un servidor  Protocolo Nativo. Es sólo Java. Se usa un protocolo de red con la BD.

21 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 21 Conexión  Un objeto “Connection” representa una conexión a una base de datos.  Una sesión incluye las sentencias SQL que son ejecutadas y los resultados de éstas.  Establecer la conexión: “DriverManager.getConnection”  La clase “DriverManager” intenta ubicar el controlador que pueda conectarse a la base de datos representada en la URL.

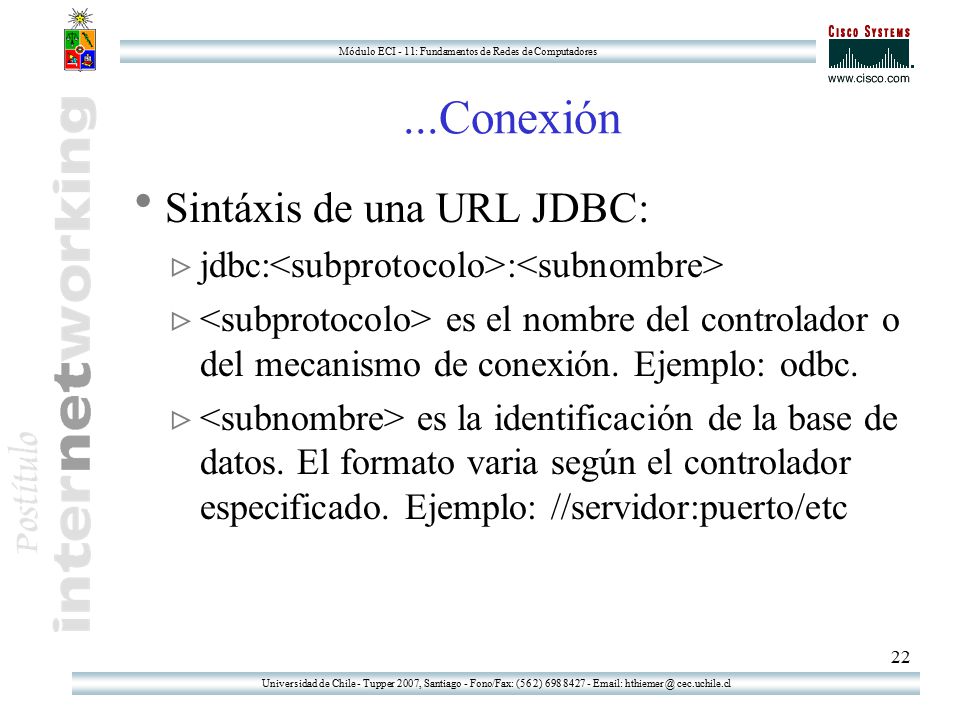

22 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 22...Conexión  Sintáxis de una URL JDBC:  jdbc: :  es el nombre del controlador o del mecanismo de conexión. Ejemplo: odbc.  es la identificación de la base de datos. El formato varia según el controlador especificado. Ejemplo: //servidor:puerto/etc

23 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 23 Enviando sentencias SQL  JDBC permite que se escriba cualquier tipo de sentencia SQL. Aunque ésta fuera dependiente de la base de datos sólo se correría el riesgo de incompatibilidad al cambiar de base de datos.  Llamadas a procedimientos almacenados  Formatos de fecha

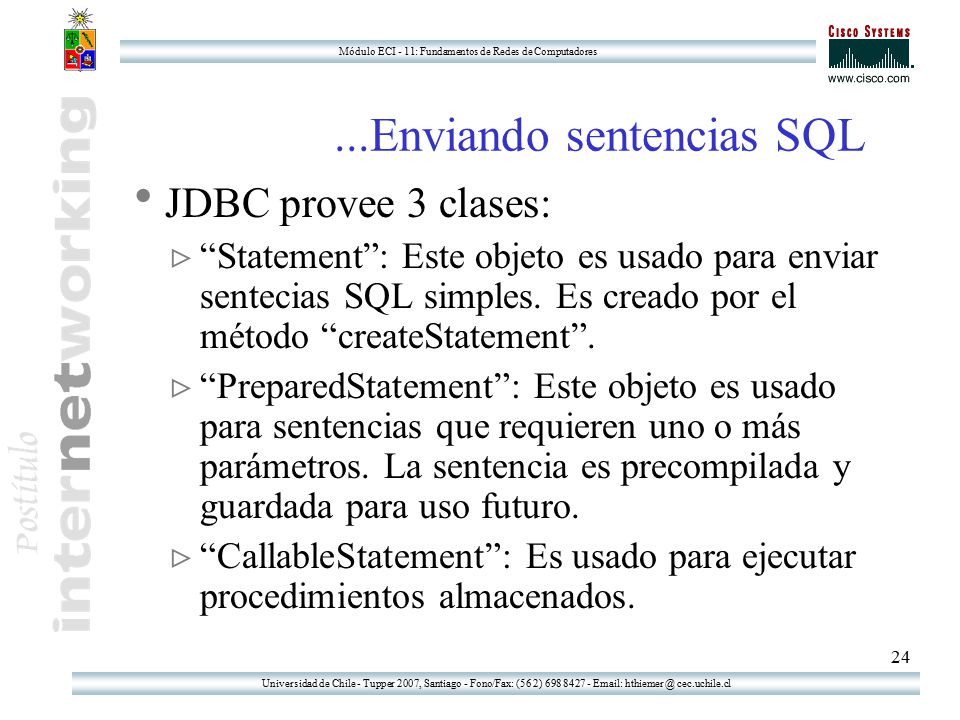

24 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 24...Enviando sentencias SQL  JDBC provee 3 clases:  “Statement”: Este objeto es usado para enviar sentecias SQL simples. Es creado por el método “createStatement”.  “PreparedStatement”: Este objeto es usado para sentencias que requieren uno o más parámetros. La sentencia es precompilada y guardada para uso futuro.  “CallableStatement”: Es usado para ejecutar procedimientos almacenados.

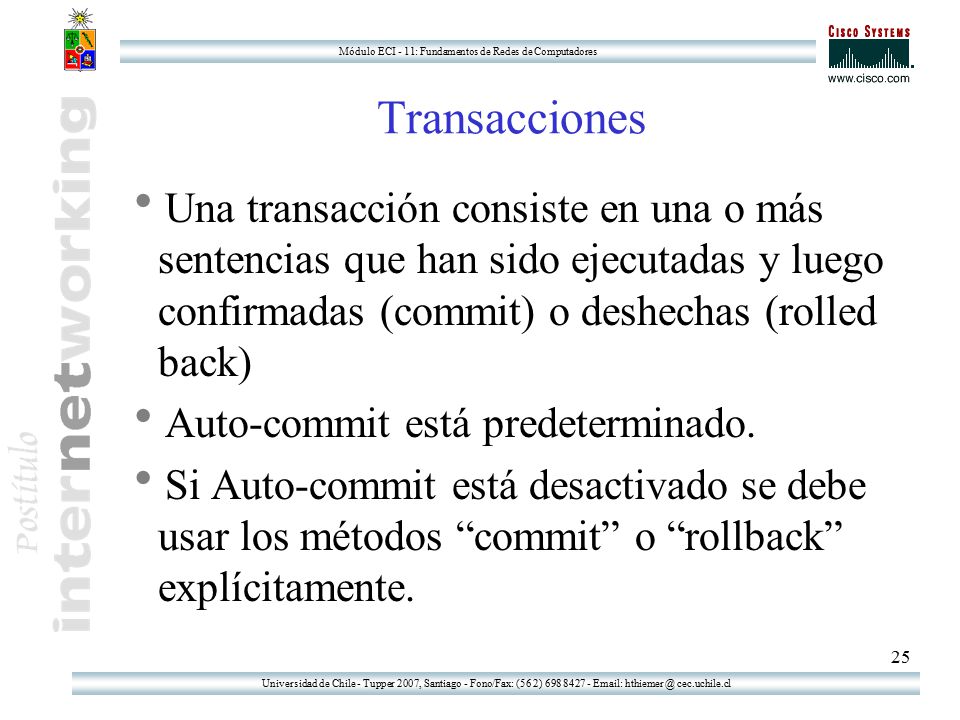

25 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 25 Transacciones  Una transacción consiste en una o más sentencias que han sido ejecutadas y luego confirmadas (commit) o deshechas (rolled back)  Auto-commit está predeterminado.  Si Auto-commit está desactivado se debe usar los métodos “commit” o “rollback” explícitamente.

26 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 26 Procesando respuestas  Las respuestas a las sentencias SQL se reciben en el objeto “ResultSet” que mantiene las filas.  Este objeto provee el acceso a los datos de esas filas a través de un conjunto de métodos “get”, los cuales, a su vez, permiten el acceso a cada columna de estas filas.

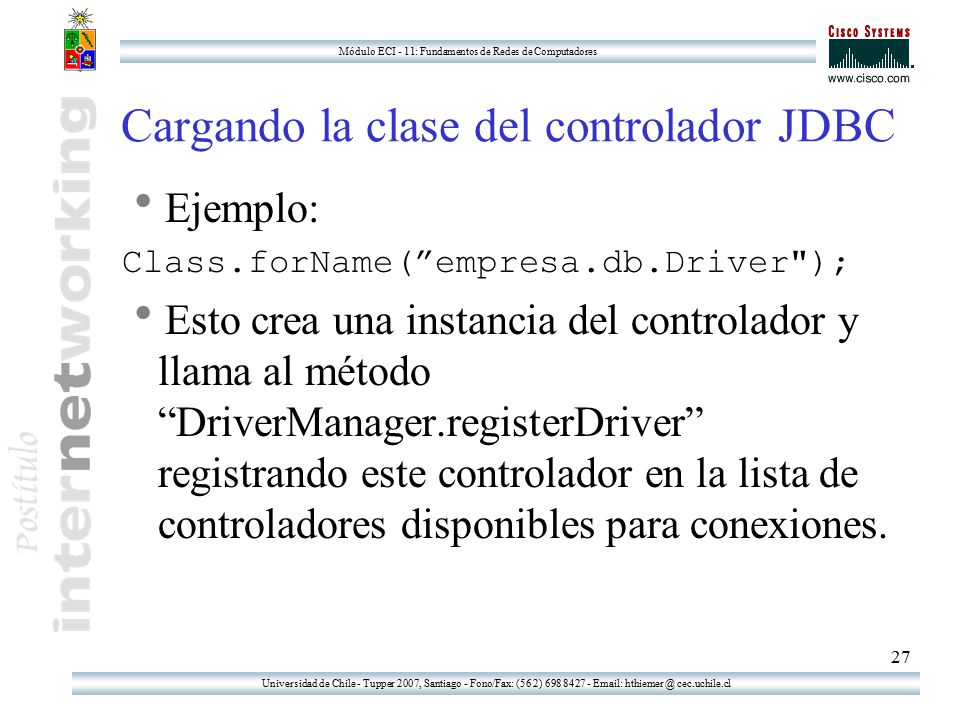

27 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores 27 Cargando la clase del controlador JDBC  Ejemplo: Class.forName(”empresa.db.Driver");  Esto crea una instancia del controlador y llama al método “DriverManager.registerDriver” registrando este controlador en la lista de controladores disponibles para conexiones.

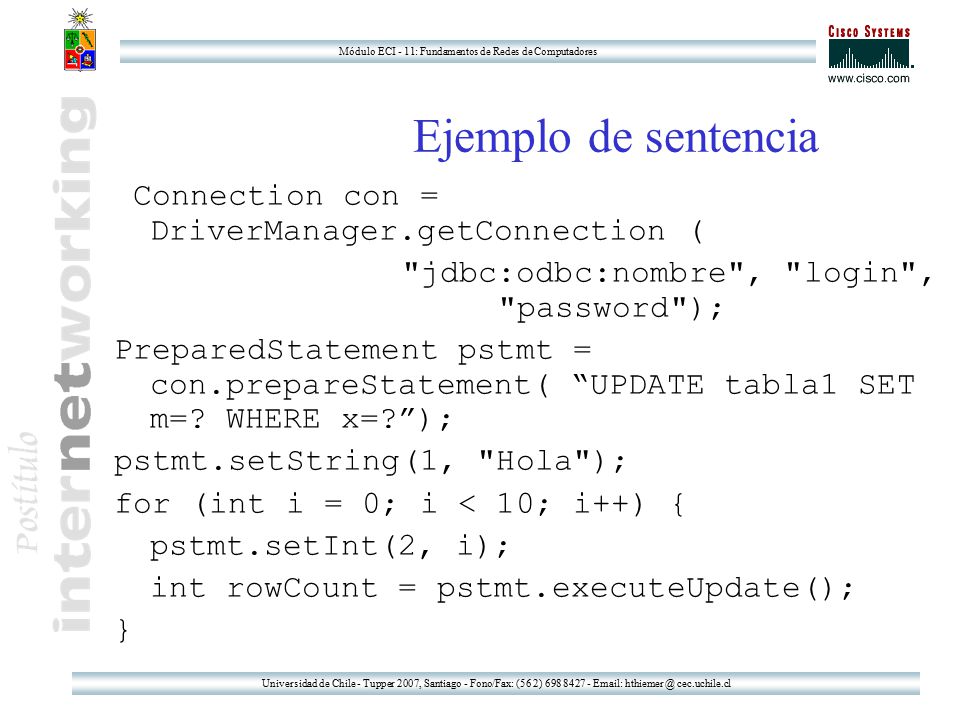

28 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores Ejemplo de sentencia Connection con = DriverManager.getConnection ( "jdbc:odbc:nombre", "login", "password"); PreparedStatement pstmt = con.prepareStatement( “UPDATE tabla1 SET m=? WHERE x=?”); pstmt.setString(1, "Hola"); for (int i = 0; i < 10; i++) { pstmt.setInt(2, i); int rowCount = pstmt.executeUpdate(); }

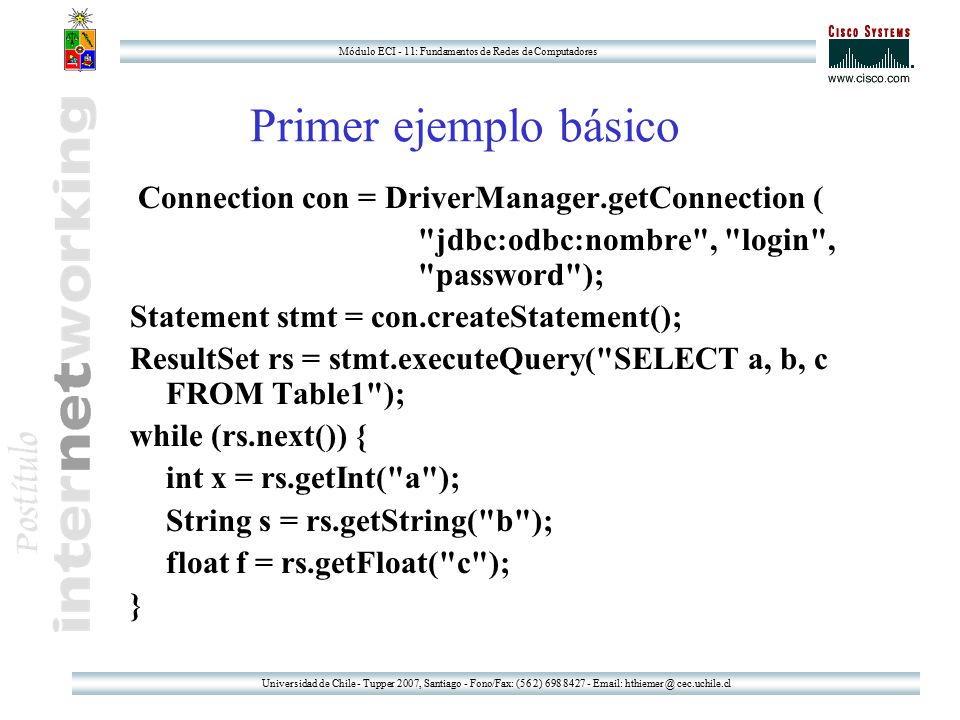

29 Universidad de Chile - Tupper 2007, Santiago - Fono/Fax: (56 2) 698 8427 - Email: hthiemer @ cec.uchile.cl Módulo ECI - 11: Fundamentos de Redes de Computadores Primer ejemplo básico Connection con = DriverManager.getConnection ( "jdbc:odbc:nombre", "login", "password"); Statement stmt = con.createStatement(); ResultSet rs = stmt.executeQuery("SELECT a, b, c FROM Table1"); while (rs.next()) { int x = rs.getInt("a"); String s = rs.getString("b"); float f = rs.getFloat("c"); }
