TRANSVERSAL DE LAS AMÉRICAS

Presentación del tema: "TRANSVERSAL DE LAS AMÉRICAS"— Transcripción de la presentación:

1 TRANSVERSAL DE LAS AMÉRICAS
Vías de Las Américas S.A.S.

2 VARIANTE APARTADÓ 1. PRESENTACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL PARA LA CONSTRUCCIÓN DE LA variante de apartadó (SEGUNDA CALZADA) CORRESPONDIENTE AL SECTOR K K Longitud 9,370 km

3 VARIANTE REPOSO – CASA VERDE
PRESENTACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL PARA LA CONSTRUCCIÓN DE LA VARIANTE EL REPOSO – CASA VERDE (SEGUNDA CALZADA) CORRESPONDIENTE AL SECTOR K K Longitud 6,650 km

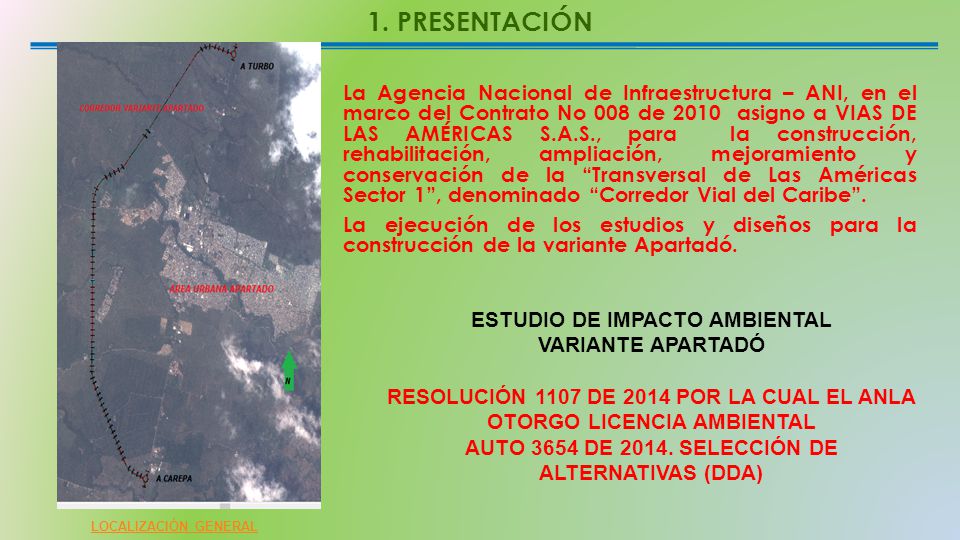

4 1. PRESENTACIÓN La Agencia Nacional de Infraestructura – ANI, en el marco del Contrato No 008 de asigno a VIAS DE LAS AMÉRICAS S.A.S., para la construcción, rehabilitación, ampliación, mejoramiento y conservación de la “Transversal de Las Américas Sector 1”, denominado “Corredor Vial del Caribe”. La ejecución de los estudios y diseños para la construcción de la variante Apartadó. ESTUDIO DE IMPACTO AMBIENTAL VARIANTE APARTADÓ RESOLUCIÓN 1107 DE 2014 POR LA CUAL EL ANLA OTORGO LICENCIA AMBIENTAL AUTO 3654 DE SELECCIÓN DE ALTERNATIVAS (DDA) LOCALIZACIÓN GENERAL

5 RESOLUCIÓN 1107 DE 2014 POR LA CUAL EL ANLA OTORGO LICENCIA AMBIENTAL

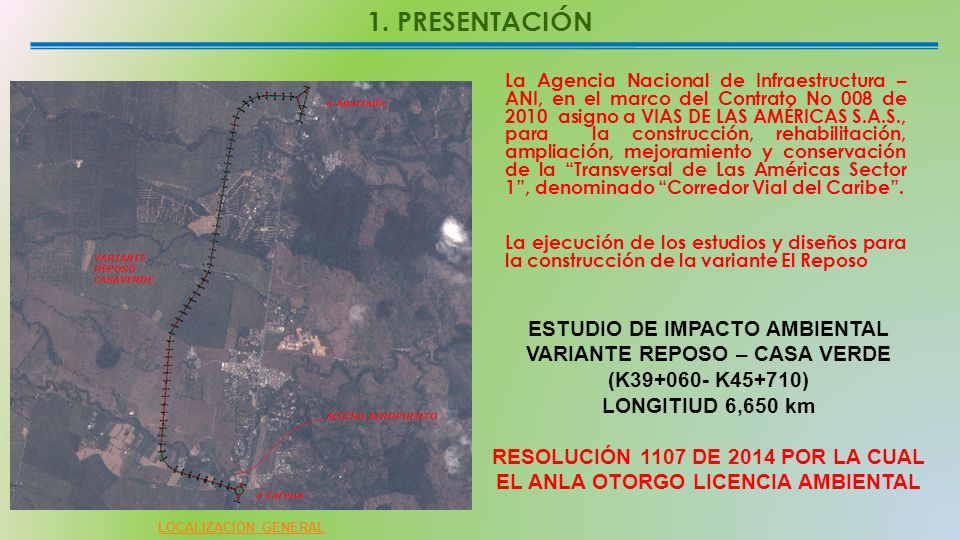

1. PRESENTACIÓN La Agencia Nacional de Infraestructura – ANI, en el marco del Contrato No 008 de asigno a VIAS DE LAS AMÉRICAS S.A.S., para la construcción, rehabilitación, ampliación, mejoramiento y conservación de la “Transversal de Las Américas Sector 1”, denominado “Corredor Vial del Caribe”. La ejecución de los estudios y diseños para la construcción de la variante El Reposo ESTUDIO DE IMPACTO AMBIENTAL VARIANTE REPOSO – CASA VERDE (K K45+710) LONGITIUD 6,650 km RESOLUCIÓN 1107 DE 2014 POR LA CUAL EL ANLA OTORGO LICENCIA AMBIENTAL LOCALIZACIÓN GENERAL

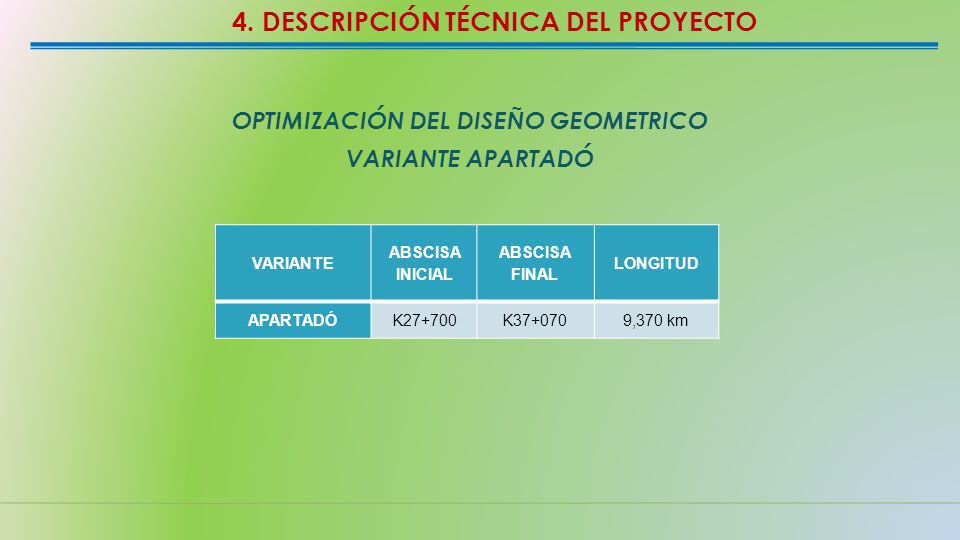

6 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO OPTIMIZACIÓN DEL DISEÑO GEOMETRICO
VARIANTE APARTADÓ VARIANTE ABSCISA INICIAL ABSCISA FINAL LONGITUD APARTADÓ K27+700 K37+070 9,370 km

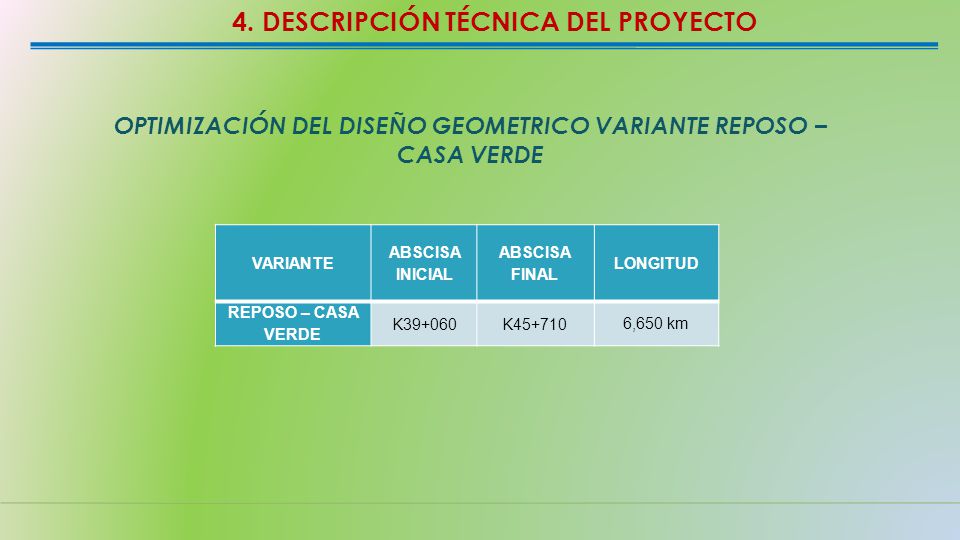

7 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
OPTIMIZACIÓN DEL DISEÑO GEOMETRICO VARIANTE REPOSO – CASA VERDE VARIANTE ABSCISA INICIAL ABSCISA FINAL LONGITUD REPOSO – CASA VERDE K39+060 K45+710 6,650 km

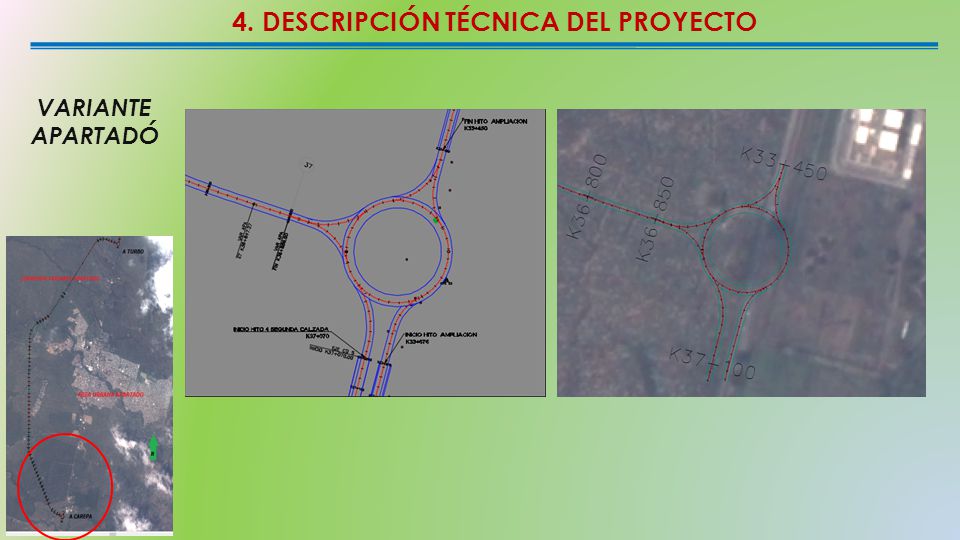

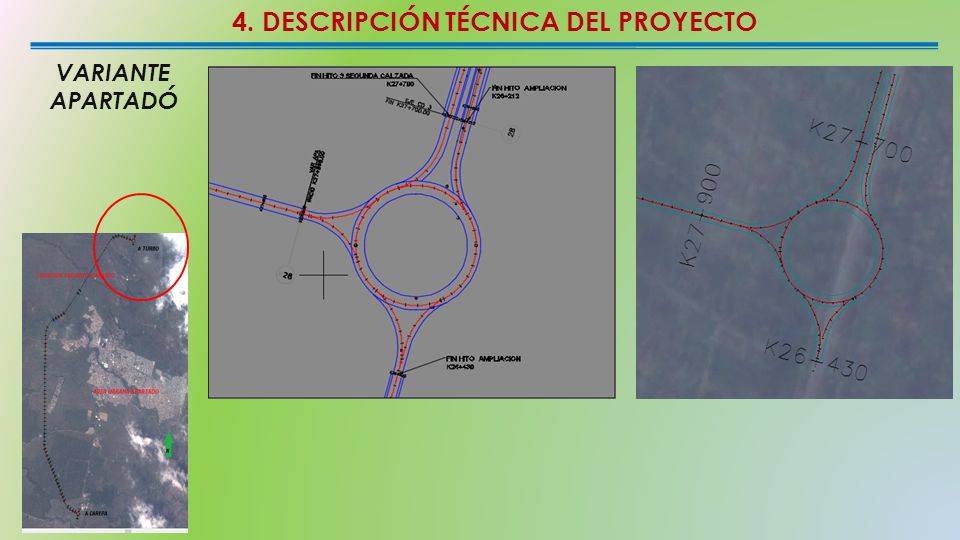

8 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
VARIANTE APARTADÓ

9 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
VARIANTE APARTADÓ

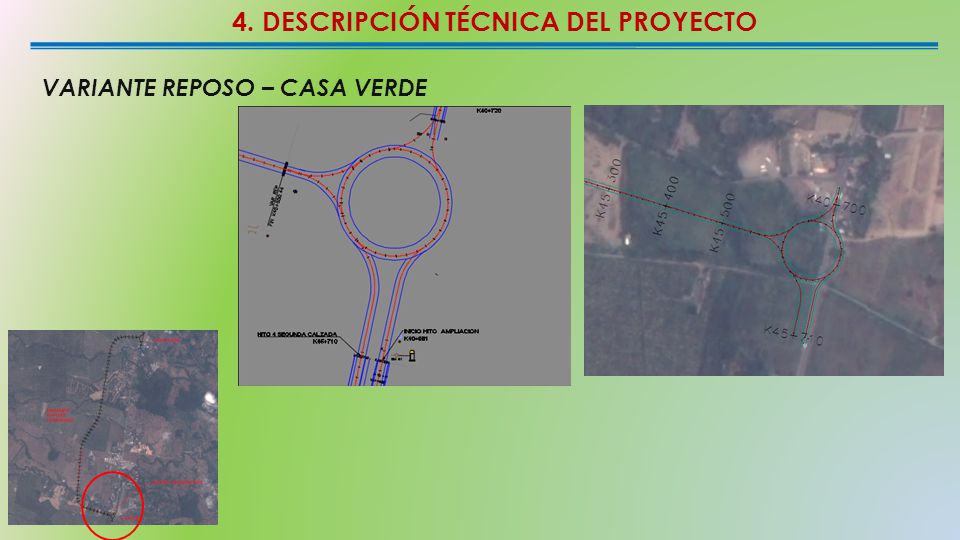

10 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO VARIANTE REPOSO – CASA VERDE

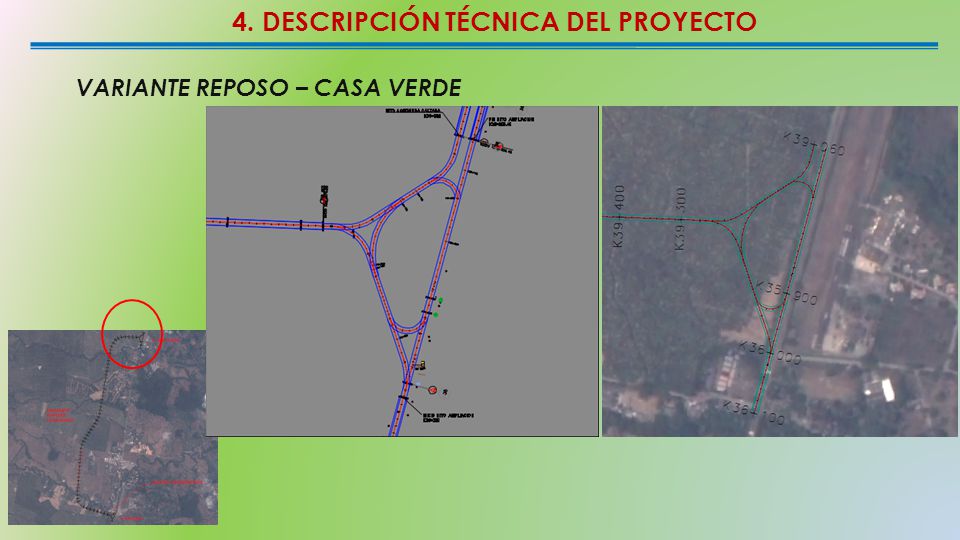

11 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO VARIANTE REPOSO – CASA VERDE

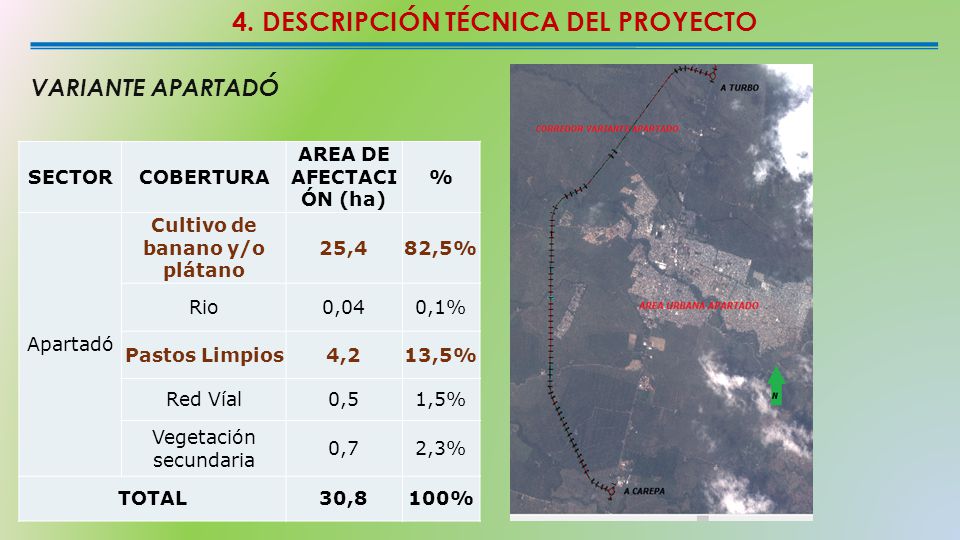

12 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
VARIANTE APARTADÓ SECTOR COBERTURA AREA DE AFECTACIÓN (ha) % Apartadó Cultivo de banano y/o plátano 25,4 82,5% Rio 0,04 0,1% Pastos Limpios 4,2 13,5% Red Víal 0,5 1,5% Vegetación secundaria 0,7 2,3% TOTAL 30,8 100%

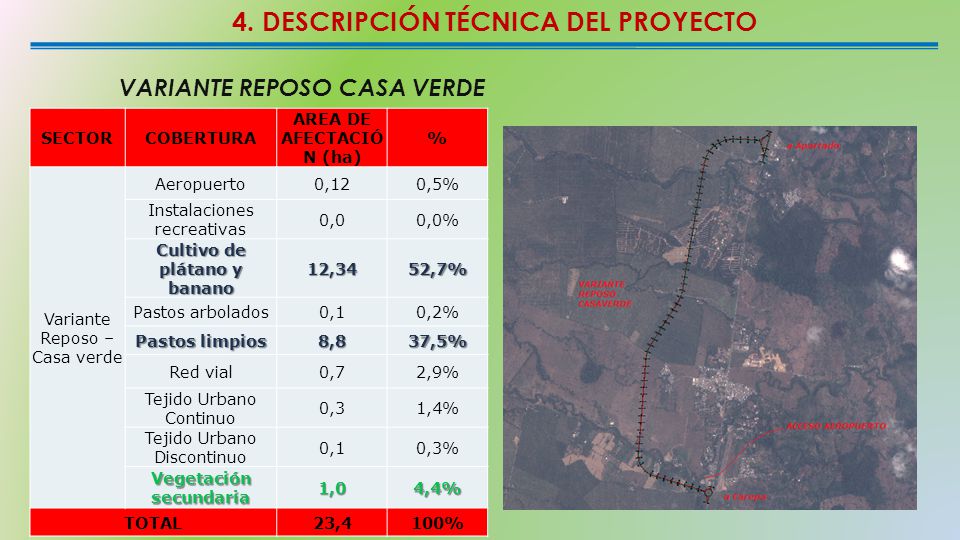

13 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
VARIANTE REPOSO CASA VERDE SECTOR COBERTURA AREA DE AFECTACIÓN (ha) % Variante Reposo – Casa verde Aeropuerto 0,12 0,5% Instalaciones recreativas 0,0 0,0% Cultivo de plátano y banano 12,34 52,7% Pastos arbolados 0,1 0,2% Pastos limpios 8,8 37,5% Red vial 0,7 2,9% Tejido Urbano Continuo 0,3 1,4% Tejido Urbano Discontinuo 0,3% Vegetación secundaria 1,0 4,4% TOTAL 23,4 100%

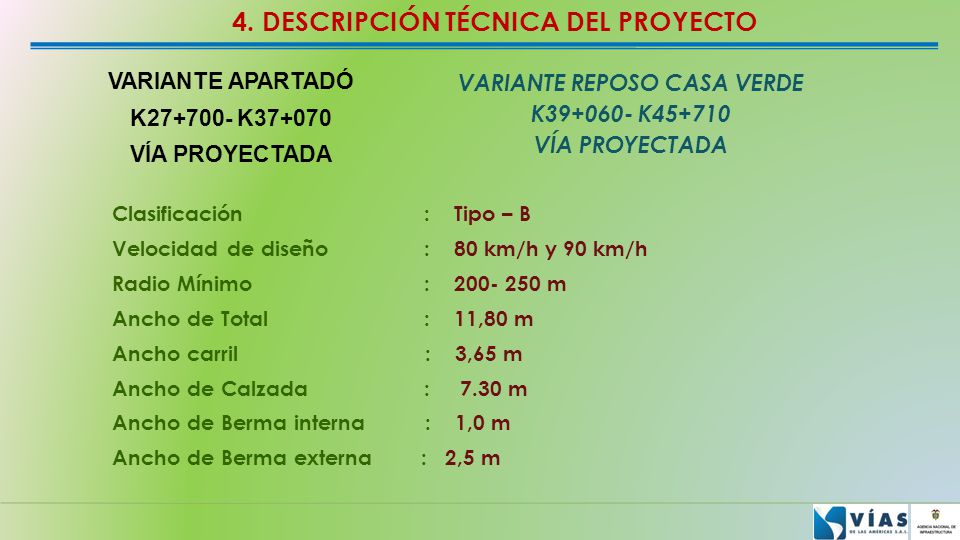

14 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO VARIANTE REPOSO CASA VERDE
VARIANTE APARTADÓ K K37+070 VÍA PROYECTADA VARIANTE REPOSO CASA VERDE K K45+710 VÍA PROYECTADA Clasificación : Tipo – B Velocidad de diseño : km/h y 90 km/h Radio Mínimo : m Ancho de Total : 11,80 m Ancho carril : 3,65 m Ancho de Calzada : m Ancho de Berma interna : 1,0 m Ancho de Berma externa : 2,5 m

15 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
VARIANTE APARTADÓ Y EL REPOSO : VÍA PROYECTADA

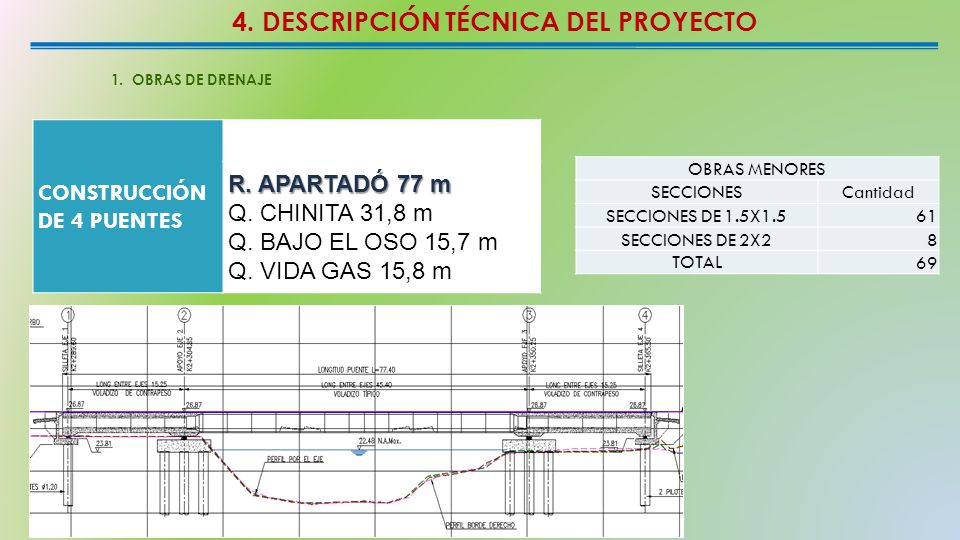

16 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO
1. OBRAS DE DRENAJE CONSTRUCCIÓN DE 4 PUENTES R. APARTADÓ 77 m Q. CHINITA 31,8 m Q. BAJO EL OSO 15,7 m Q. VIDA GAS 15,8 m OBRAS MENORES SECCIONES Cantidad SECCIONES DE 1.5X1.5 61 SECCIONES DE 2X2 8 TOTAL 69

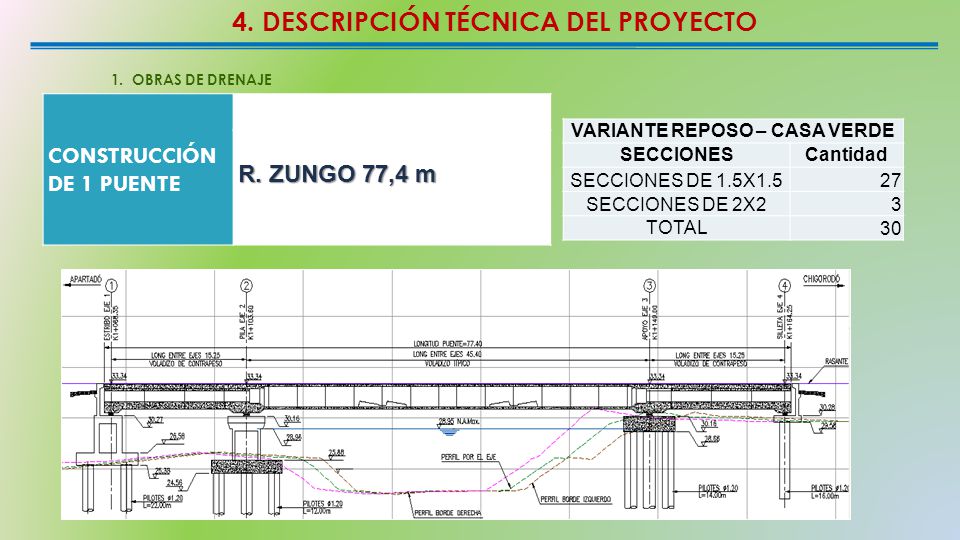

17 4. DESCRIPCIÓN TÉCNICA DEL PROYECTO VARIANTE REPOSO – CASA VERDE
1. OBRAS DE DRENAJE CONSTRUCCIÓN DE 1 PUENTE R. ZUNGO 77,4 m VARIANTE REPOSO – CASA VERDE SECCIONES Cantidad SECCIONES DE 1.5X1.5 27 SECCIONES DE 2X2 3 TOTAL 30

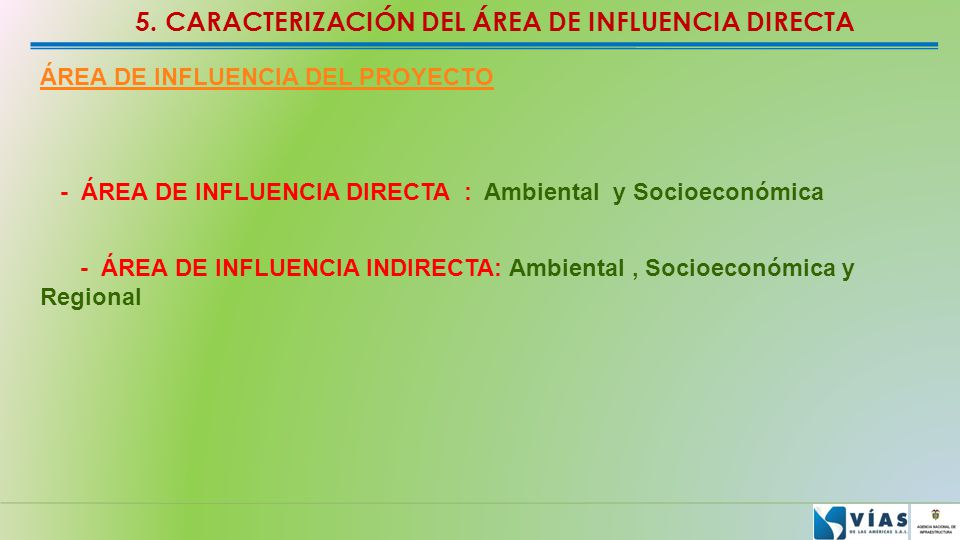

18 5. CARACTERIZACIÓN DEL ÁREA DE INFLUENCIA DIRECTA
ÁREA DE INFLUENCIA DEL PROYECTO - ÁREA DE INFLUENCIA DIRECTA : Ambiental y Socioeconómica - ÁREA DE INFLUENCIA INDIRECTA: Ambiental , Socioeconómica y Regional

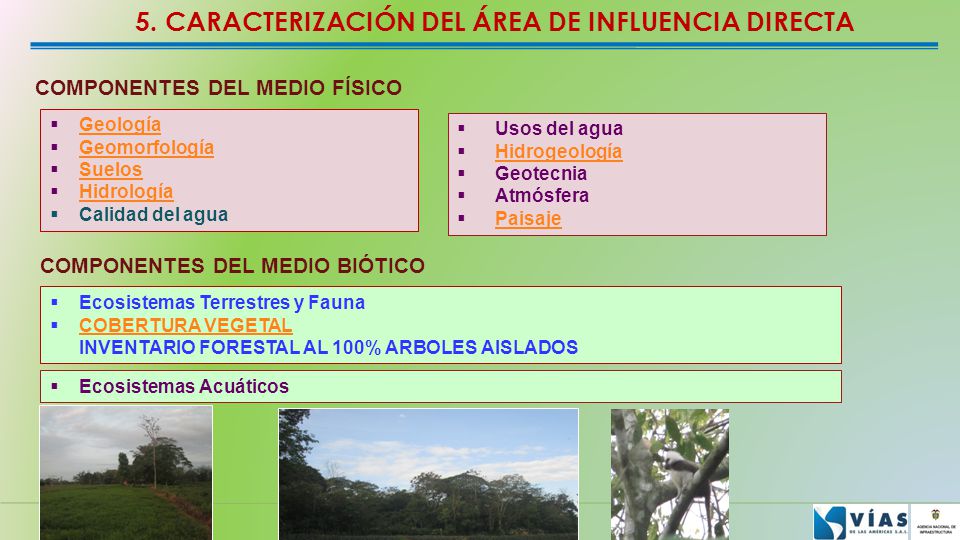

19 5. CARACTERIZACIÓN DEL ÁREA DE INFLUENCIA DIRECTA
COMPONENTES DEL MEDIO FÍSICO Geología Geomorfología Suelos Hidrología Calidad del agua Usos del agua Hidrogeología Geotecnia Atmósfera Paisaje COMPONENTES DEL MEDIO BIÓTICO Ecosistemas Terrestres y Fauna COBERTURA VEGETAL INVENTARIO FORESTAL AL 100% ARBOLES AISLADOS Ecosistemas Acuáticos

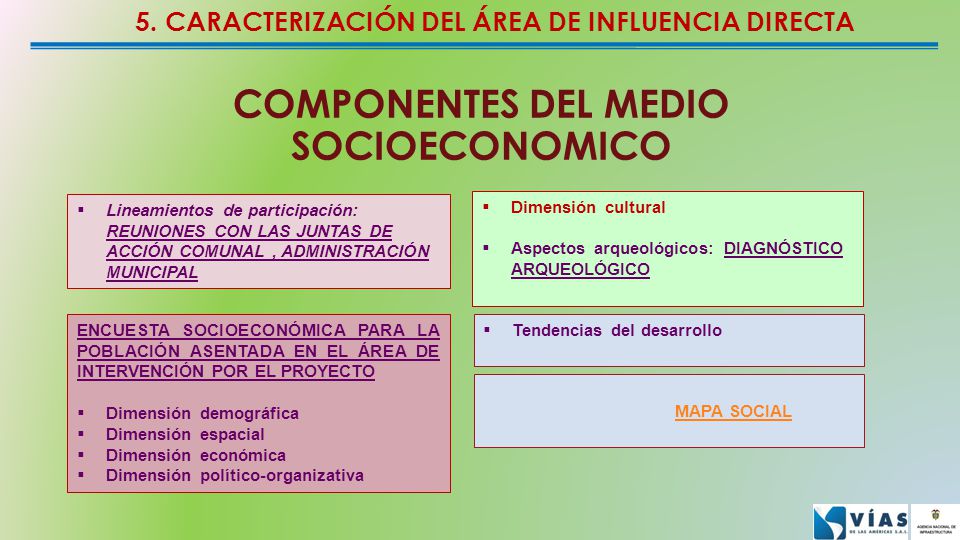

20 COMPONENTES DEL MEDIO SOCIOECONOMICO
5. CARACTERIZACIÓN DEL ÁREA DE INFLUENCIA DIRECTA COMPONENTES DEL MEDIO SOCIOECONOMICO Lineamientos de participación: REUNIONES CON LAS JUNTAS DE ACCIÓN COMUNAL , ADMINISTRACIÓN MUNICIPAL Dimensión cultural Aspectos arqueológicos: DIAGNÓSTICO ARQUEOLÓGICO ENCUESTA SOCIOECONÓMICA PARA LA POBLACIÓN ASENTADA EN EL ÁREA DE INTERVENCIÓN POR EL PROYECTO Dimensión demográfica Dimensión espacial Dimensión económica Dimensión político-organizativa Tendencias del desarrollo MAPA SOCIAL

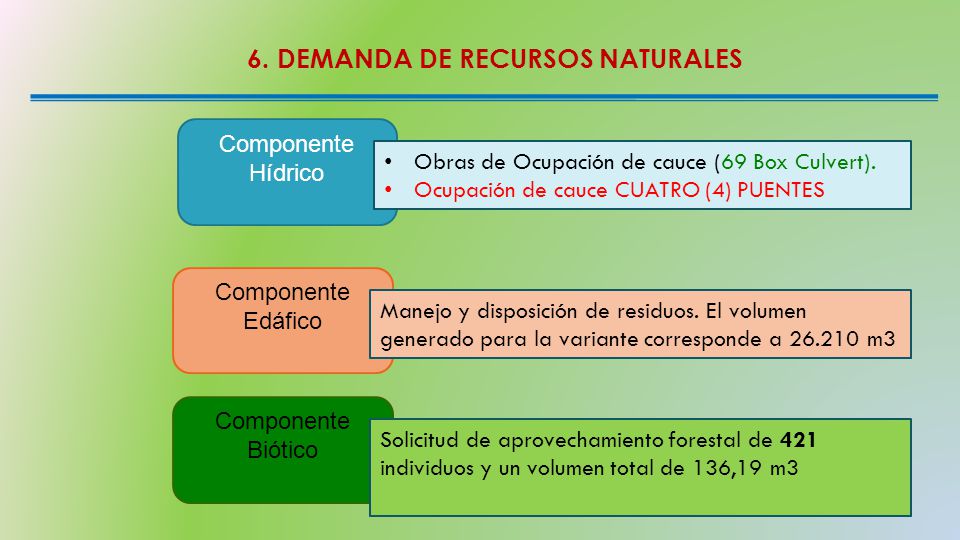

21 6. DEMANDA DE RECURSOS NATURALES
Componente Hídrico Obras de Ocupación de cauce (69 Box Culvert). Ocupación de cauce CUATRO (4) PUENTES Componente Edáfico Manejo y disposición de residuos. El volumen generado para la variante corresponde a m3 Componente Biótico Solicitud de aprovechamiento forestal de 421 individuos y un volumen total de 136,19 m3

22 6. DEMANDA DE RECURSOS NATURALES
Componente Hídrico Obras de Ocupación de cauce ( 30 Box Culvert). Ocupación de cauce Rio Zungo Componente Edáfico Manejo y disposición de residuos. El volumen generado para la variante corresponde a m3 Componente Biótico Solicitud de aprovechamiento forestal de 2360 individuos y un volumen total de 1068,2 m3

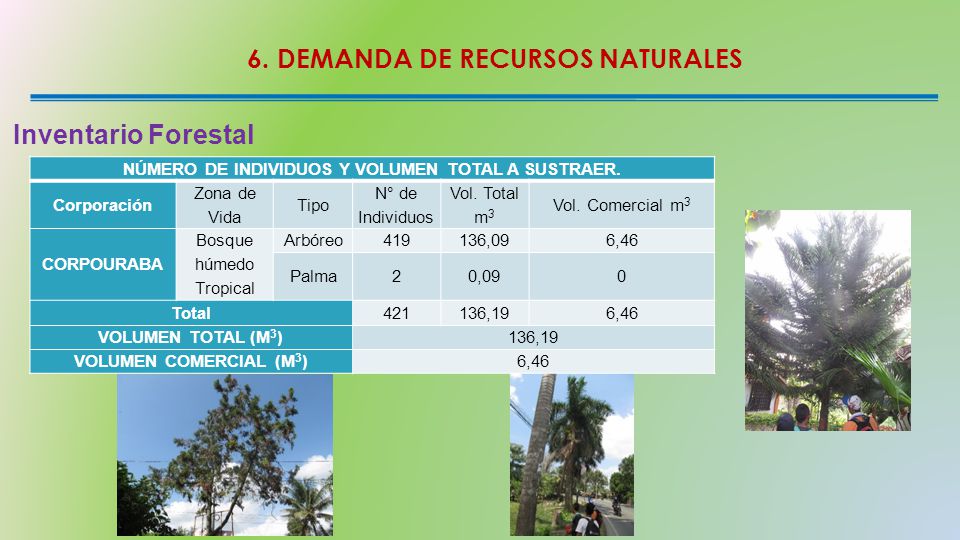

23 6. DEMANDA DE RECURSOS NATURALES
Inventario Forestal NÚMERO DE INDIVIDUOS Y VOLUMEN TOTAL A SUSTRAER. Corporación Zona de Vida Tipo N° de Individuos Vol. Total m3 Vol. Comercial m3 CORPOURABA Bosque húmedo Tropical Arbóreo 419 136,09 6,46 Palma 2 0,09 Total 421 136,19 VOLUMEN TOTAL (M3) VOLUMEN COMERCIAL (M3)

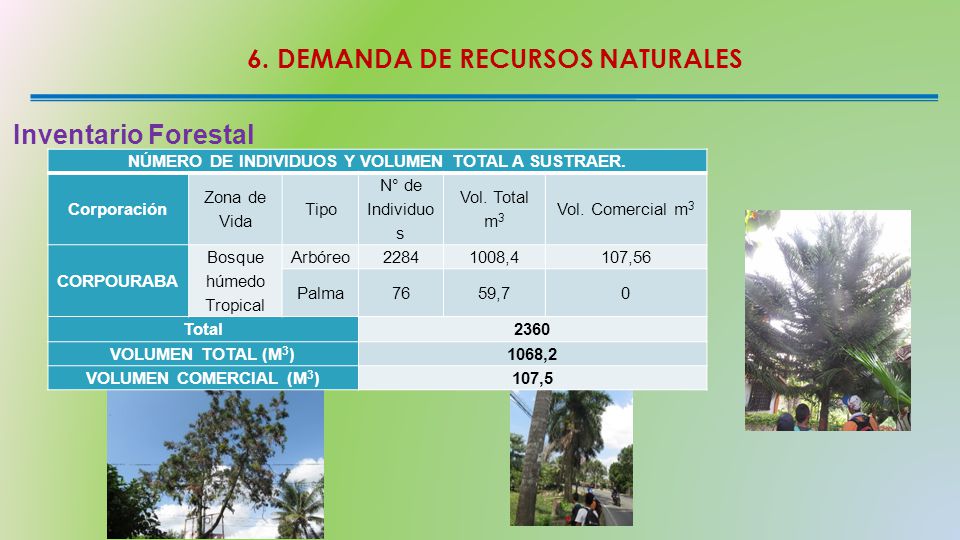

24 6. DEMANDA DE RECURSOS NATURALES
Inventario Forestal NÚMERO DE INDIVIDUOS Y VOLUMEN TOTAL A SUSTRAER. Corporación Zona de Vida Tipo N° de Individuo s Vol. Total m3 Vol. Comercial m3 CORPOURABA Bosque húmedo Tropical Arbóreo 2284 1008,4 107,56 Palma 76 59,7 Total 2360 VOLUMEN TOTAL (M3) 1068,2 VOLUMEN COMERCIAL (M3) 107,5

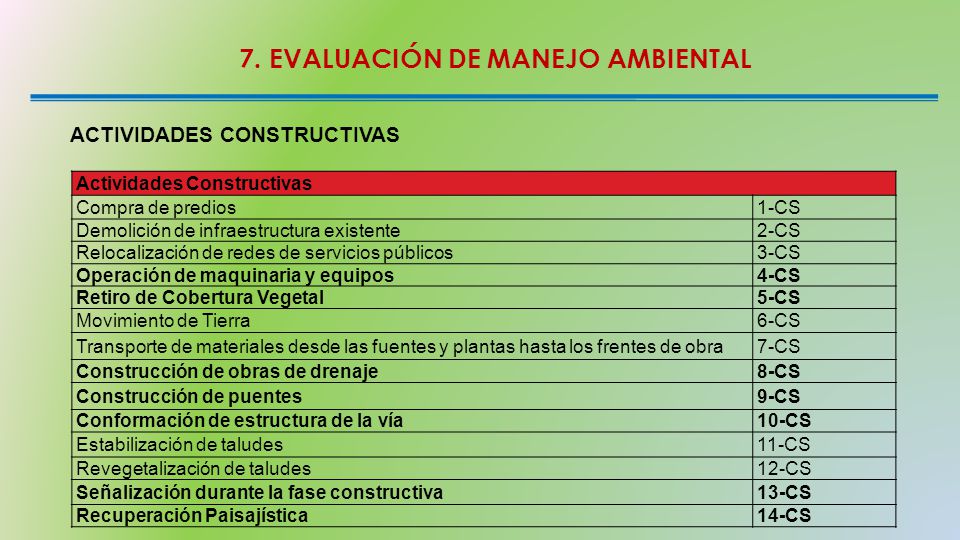

25 7. EVALUACIÓN DE MANEJO AMBIENTAL
ACTIVIDADES CONSTRUCTIVAS Actividades Constructivas Compra de predios 1-CS Demolición de infraestructura existente 2-CS Relocalización de redes de servicios públicos 3-CS Operación de maquinaria y equipos 4-CS Retiro de Cobertura Vegetal 5-CS Movimiento de Tierra 6-CS Transporte de materiales desde las fuentes y plantas hasta los frentes de obra 7-CS Construcción de obras de drenaje 8-CS Construcción de puentes 9-CS Conformación de estructura de la vía 10-CS Estabilización de taludes 11-CS Revegetalización de taludes 12-CS Señalización durante la fase constructiva 13-CS Recuperación Paisajística 14-CS

26 7. EVALUACIÓN DE MANEJO AMBIENTAL
IMPACTOS POR COMPONENTE COMPONENTE DEL MEDIO Efecto Geosférico Afectación de la capa orgánica Generación de erosión superficial Alteración en el uso del suelo Generación de procesos de remoción en masa Contaminación de suelos por hidrocarburos. Afectación de aguas freáticas Generación de residuos sólidos Generación de escombros Alteración del paisaje Atmosférico Contaminación atmosférica por emisión de partículas Contaminación atmosférica por emisión de gases Contaminación atmosférica por generación de ruido Hídrico Contaminación de drenajes naturales por aporte de aguas contaminadas Contaminación de cuerpos hídricos por aporte de grasas y aceites Contaminación de cuerpos de agua por escorrentía superficial Alteración de cauces Alteración de caudales provenientes de aguas freáticas Biótico Alteración de la cobertura vegetal Alteración de ecosistemas terrestres Alteración de ecosistemas acuaticos Alteración de hábitats de fauna silvestre COMPONENTE DEL MEDIO Efecto Socio - económico Generación de empleo directo Generación de empleo indirecto Demanda de servicios Afectación de áreas de interes arqueológico Afectación de predios Afectación de vivienda Afectación de la actividad socioeconómica Afectación en la infraestructura de servicios públicos Alteración del desplazamiento peatonal Barrera para el desplazamiento de semovientes Congestión de tráfico en las vías de acceso al sitio de obra Afectación de accesos veredales Incremento de la probabilidad de accidentes Cambio en el valor de las tierras Generación de expectativas y conflictos Cambio en la actividad economica Alteración de la cotidianidad, las costumbres y modos de vida

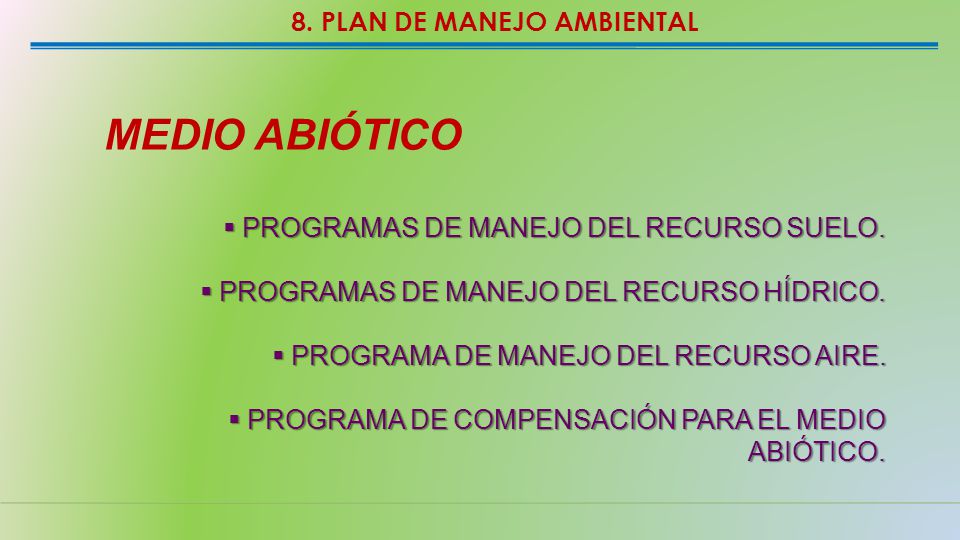

27 8. PLAN DE MANEJO AMBIENTAL
MEDIO ABIÓTICO PROGRAMAS DE MANEJO DEL RECURSO SUELO. PROGRAMAS DE MANEJO DEL RECURSO HÍDRICO. PROGRAMA DE MANEJO DEL RECURSO AIRE. PROGRAMA DE COMPENSACIÓN PARA EL MEDIO ABIÓTICO.

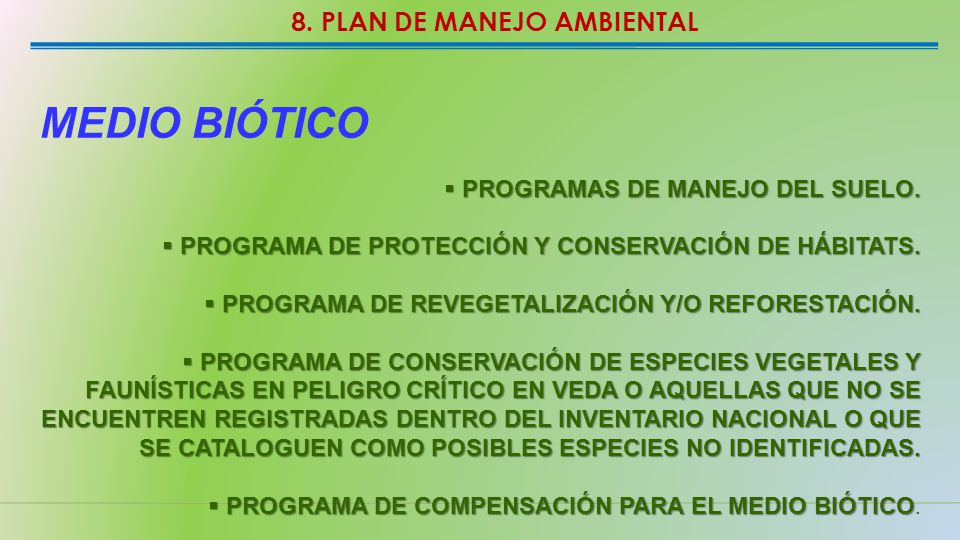

28 8. PLAN DE MANEJO AMBIENTAL
MEDIO BIÓTICO PROGRAMAS DE MANEJO DEL SUELO. PROGRAMA DE PROTECCIÓN Y CONSERVACIÓN DE HÁBITATS. PROGRAMA DE REVEGETALIZACIÓN Y/O REFORESTACIÓN. PROGRAMA DE CONSERVACIÓN DE ESPECIES VEGETALES Y FAUNÍSTICAS EN PELIGRO CRÍTICO EN VEDA O AQUELLAS QUE NO SE ENCUENTREN REGISTRADAS DENTRO DEL INVENTARIO NACIONAL O QUE SE CATALOGUEN COMO POSIBLES ESPECIES NO IDENTIFICADAS. PROGRAMA DE COMPENSACIÓN PARA EL MEDIO BIÓTICO.

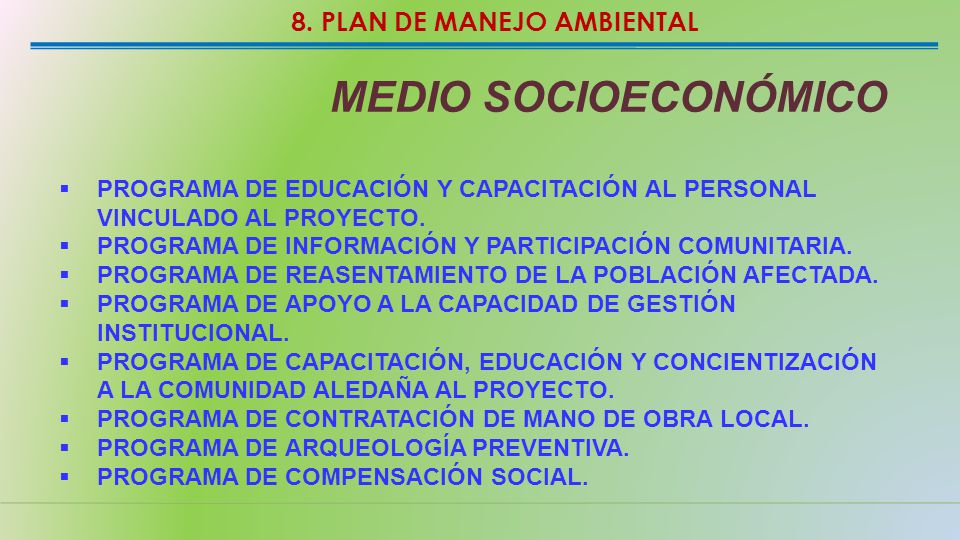

29 8. PLAN DE MANEJO AMBIENTAL
MEDIO SOCIOECONÓMICO PROGRAMA DE EDUCACIÓN Y CAPACITACIÓN AL PERSONAL VINCULADO AL PROYECTO. PROGRAMA DE INFORMACIÓN Y PARTICIPACIÓN COMUNITARIA. PROGRAMA DE REASENTAMIENTO DE LA POBLACIÓN AFECTADA. PROGRAMA DE APOYO A LA CAPACIDAD DE GESTIÓN INSTITUCIONAL. PROGRAMA DE CAPACITACIÓN, EDUCACIÓN Y CONCIENTIZACIÓN A LA COMUNIDAD ALEDAÑA AL PROYECTO. PROGRAMA DE CONTRATACIÓN DE MANO DE OBRA LOCAL. PROGRAMA DE ARQUEOLOGÍA PREVENTIVA. PROGRAMA DE COMPENSACIÓN SOCIAL.

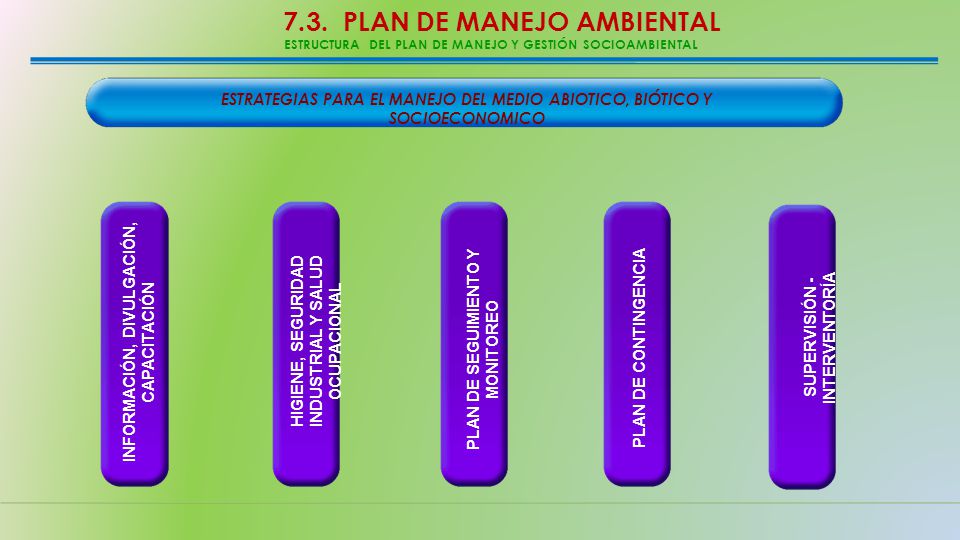

30 7.3. PLAN DE MANEJO AMBIENTAL
ESTRUCTURA DEL PLAN DE MANEJO Y GESTIÓN SOCIOAMBIENTAL ESTRATEGIAS PARA EL MANEJO DEL MEDIO ABIOTICO, BIÓTICO Y SOCIOECONOMICO INFORMACIÓN, DIVULGACIÓN, CAPACITACIÓN HIGIENE, SEGURIDAD INDUSTRIAL Y SALUD OCUPACIONAL PLAN DE SEGUIMIENTO Y MONITOREO PLAN DE CONTINGENCIA SUPERVISIÓN - INTERVENTORÍA

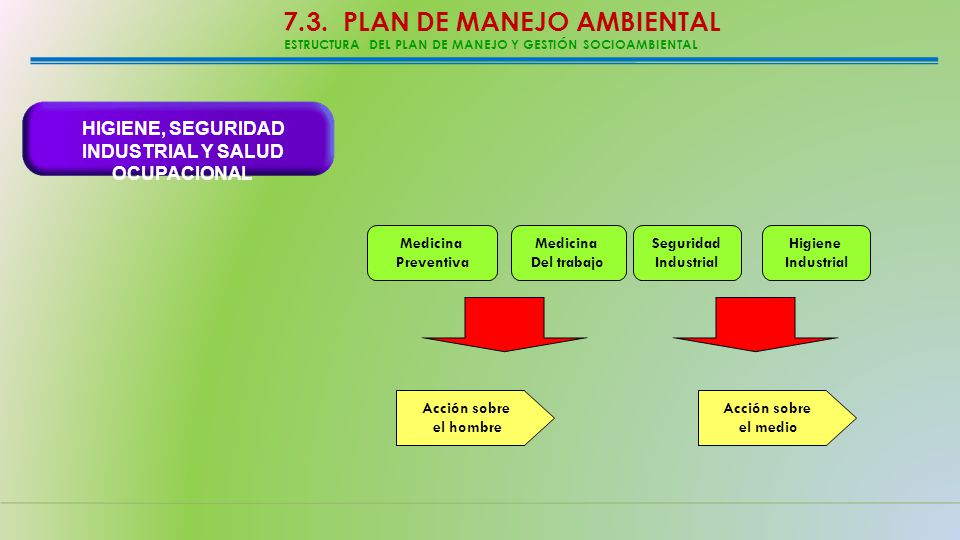

31 7.3. PLAN DE MANEJO AMBIENTAL
ESTRUCTURA DEL PLAN DE MANEJO Y GESTIÓN SOCIOAMBIENTAL HIGIENE, SEGURIDAD INDUSTRIAL Y SALUD OCUPACIONAL Medicina Preventiva Del trabajo Seguridad Industrial Higiene Acción sobre el hombre el medio

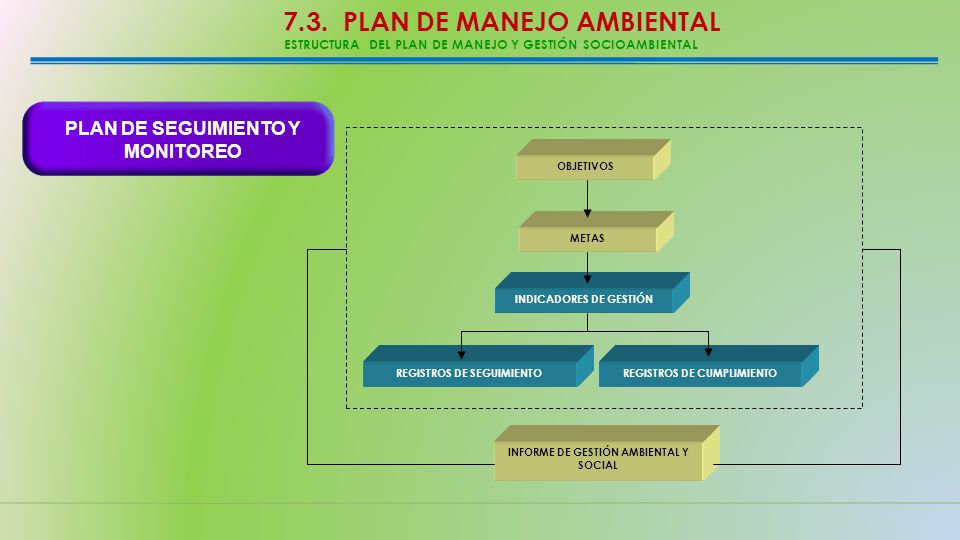

32 7.3. PLAN DE MANEJO AMBIENTAL
ESTRUCTURA DEL PLAN DE MANEJO Y GESTIÓN SOCIOAMBIENTAL PLAN DE SEGUIMIENTO Y MONITOREO REGISTROS DE SEGUIMIENTO METAS INDICADORES DE GESTIÓN REGISTROS DE CUMPLIMIENTO OBJETIVOS INFORME DE GESTIÓN AMBIENTAL Y SOCIAL

33 7.3. PLAN DE MANEJO AMBIENTAL
ESTRUCTURA DEL PLAN DE MANEJO Y GESTIÓN SOCIOAMBIENTAL PLAN DE CONTINGENCIA REGISTROS DE SEGUIMIENTO METAS ESTRATEGIAS DE RESPUESTA REGISTROS DE CUMPLIMIENTO OBJETIVOS

34 TRANSVERSAL DE LAS AMÉRICAS
Vías de Las Américas S.A.S ¡GRACIAS!
