Representación esquemática de la estructura vertical de la atmósfera

Presentación del tema: "Representación esquemática de la estructura vertical de la atmósfera"— Transcripción de la presentación:

1

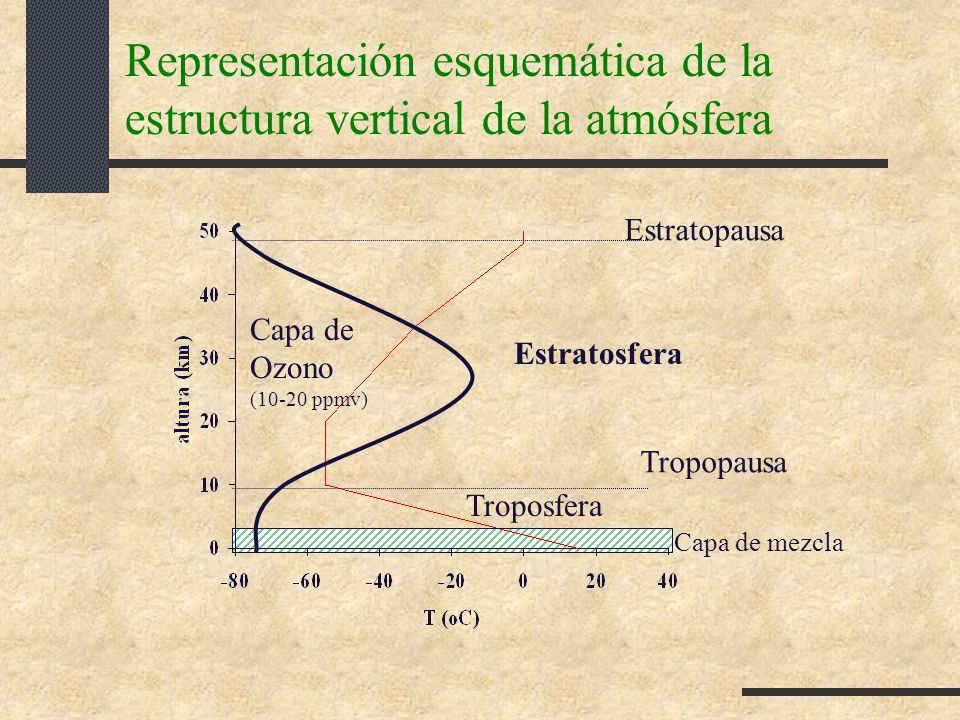

2 Representación esquemática de la estructura vertical de la atmósfera
Estratopausa Capa de Ozono (10-20 ppmv) Estratosfera Tropopausa Troposfera Capa de mezcla

3

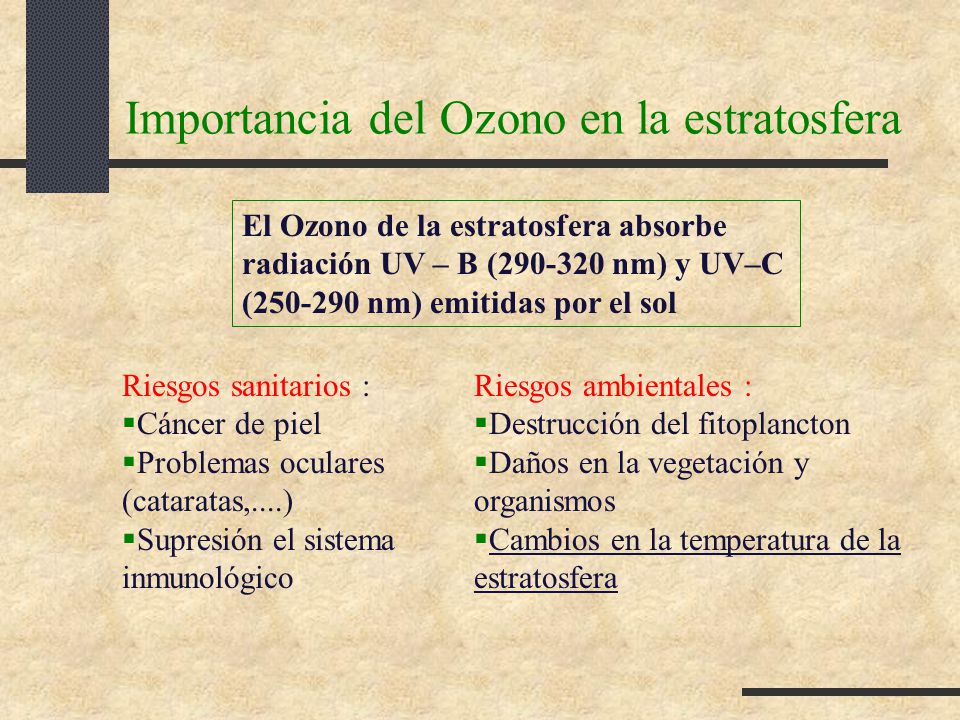

4 Importancia del Ozono en la estratosfera
El Ozono de la estratosfera absorbe radiación UV – B ( nm) y UV–C ( nm) emitidas por el sol Riesgos sanitarios : Cáncer de piel Problemas oculares (cataratas,....) Supresión el sistema inmunológico Riesgos ambientales : Destrucción del fitoplancton Daños en la vegetación y organismos Cambios en la temperatura de la estratosfera

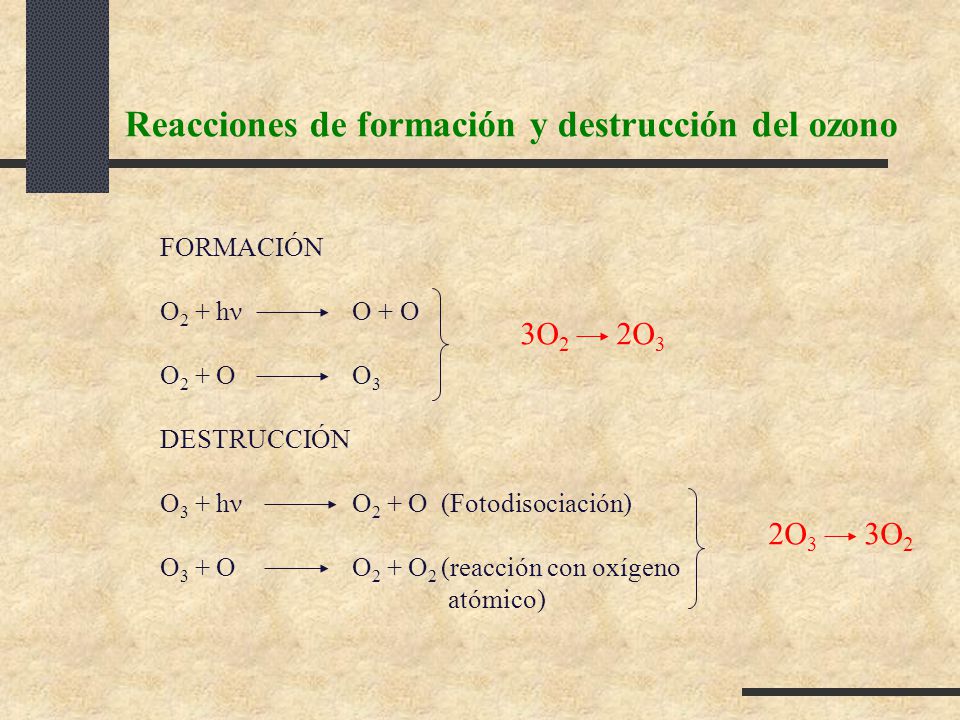

5 Reacciones de formación y destrucción del ozono
O2 + hν O + O O2 + O O3 DESTRUCCIÓN O3 + hν O2 + O (Fotodisociación) O3 + O O2 + O2 (reacción con oxígeno atómico) 3O2 2O3 2O3 3O2

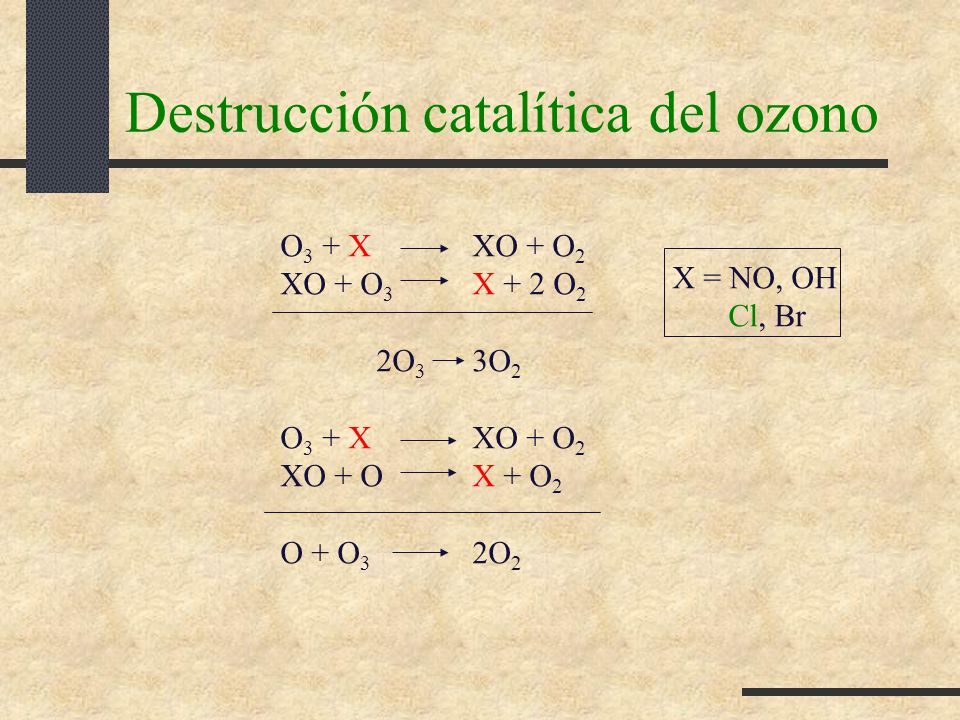

6 Destrucción catalítica del ozono
O3 + X XO + O2 XO + O3 X + 2 O2 2O3 3O2 XO + O X + O2 O + O3 2O2 X = NO, OH Cl, Br

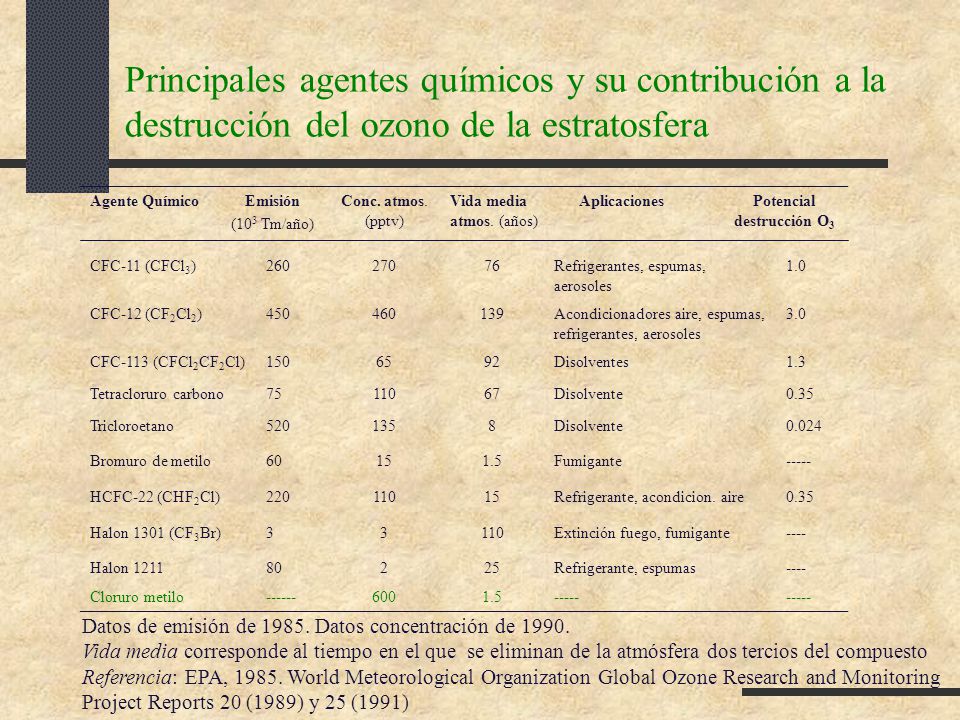

7 Potencial destrucción O3
Principales agentes químicos y su contribución a la destrucción del ozono de la estratosfera Agente Químico Emisión (103 Tm/año) Conc. atmos. (pptv) Vida media atmos. (años) Aplicaciones Potencial destrucción O3 CFC-11 (CFCl3) 260 270 76 Refrigerantes, espumas, aerosoles 1.0 CFC-12 (CF2Cl2) 450 460 139 Acondicionadores aire, espumas, refrigerantes, aerosoles 3.0 CFC-113 (CFCl2CF2Cl) 150 65 92 Disolventes 1.3 Tetracloruro carbono 75 110 67 Disolvente 0.35 Tricloroetano 520 135 8 0.024 Bromuro de metilo 60 15 1.5 Fumigante ----- HCFC-22 (CHF2Cl) 220 Refrigerante, acondicion. aire Halon 1301 (CF3Br) 3 Extinción fuego, fumigante ---- Halon 1211 80 2 25 Refrigerante, espumas Cloruro metilo ------ 600 Datos de emisión de Datos concentración de 1990. Vida media corresponde al tiempo en el que se eliminan de la atmósfera dos tercios del compuesto Referencia: EPA, World Meteorological Organization Global Ozone Research and Monitoring Project Reports 20 (1989) y 25 (1991)

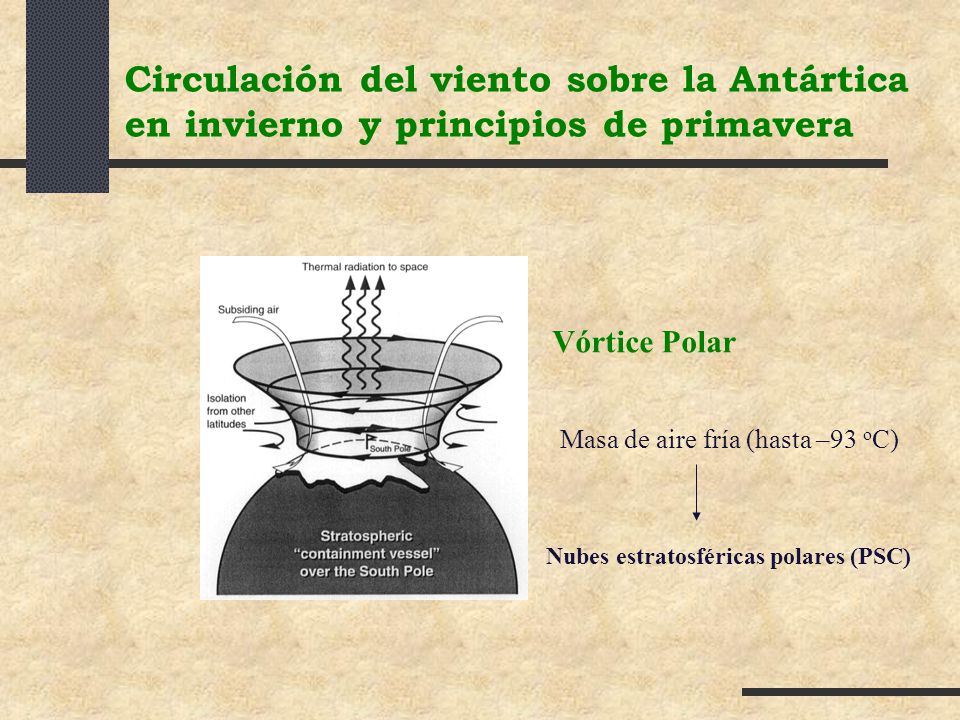

8 Circulación del viento sobre la Antártica en invierno y principios de primavera
Vórtice Polar Masa de aire fría (hasta –93 oC) Nubes estratosféricas polares (PSC)

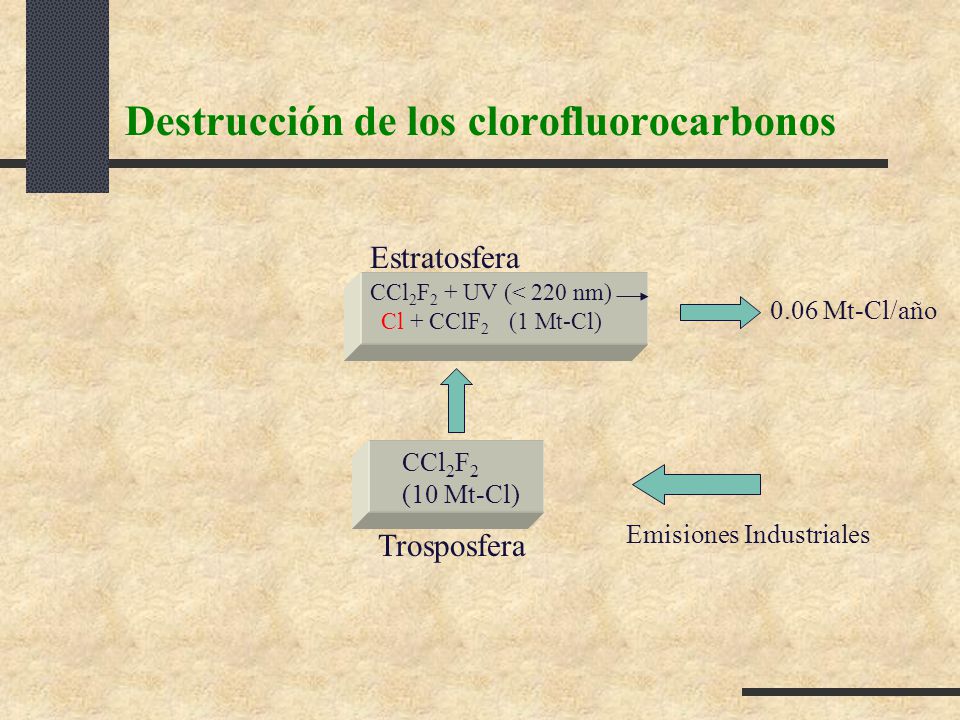

9 Destrucción de los clorofluorocarbonos
Estratosfera CCl2F2 + UV (< 220 nm) Cl + CClF2 (1 Mt-Cl) 0.06 Mt-Cl/año CCl2F2 (10 Mt-Cl) Emisiones Industriales Trosposfera

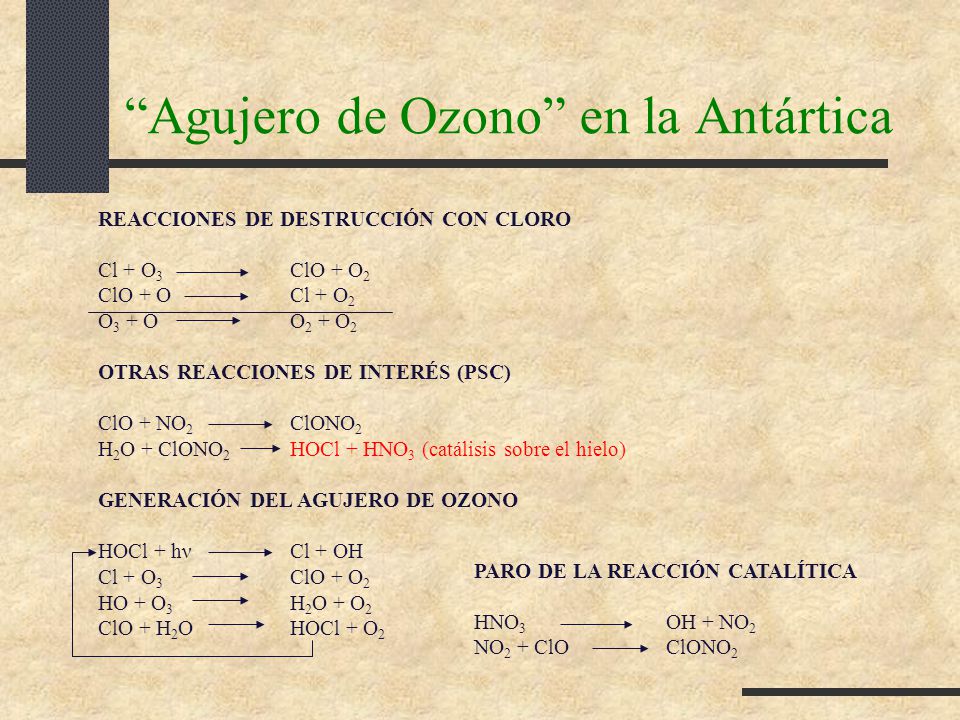

10 “Agujero de Ozono” en la Antártica
REACCIONES DE DESTRUCCIÓN CON CLORO Cl + O3 ClO + O2 ClO + O Cl + O2 O3 + O O2 + O2 OTRAS REACCIONES DE INTERÉS (PSC) ClO + NO2 ClONO2 H2O + ClONO2 HOCl + HNO3 (catálisis sobre el hielo) GENERACIÓN DEL AGUJERO DE OZONO HOCl + hν Cl + OH HO + O3 H2O + O2 ClO + H2O HOCl + O2 PARO DE LA REACCIÓN CATALÍTICA HNO3 OH + NO2 NO2 + ClO ClONO2

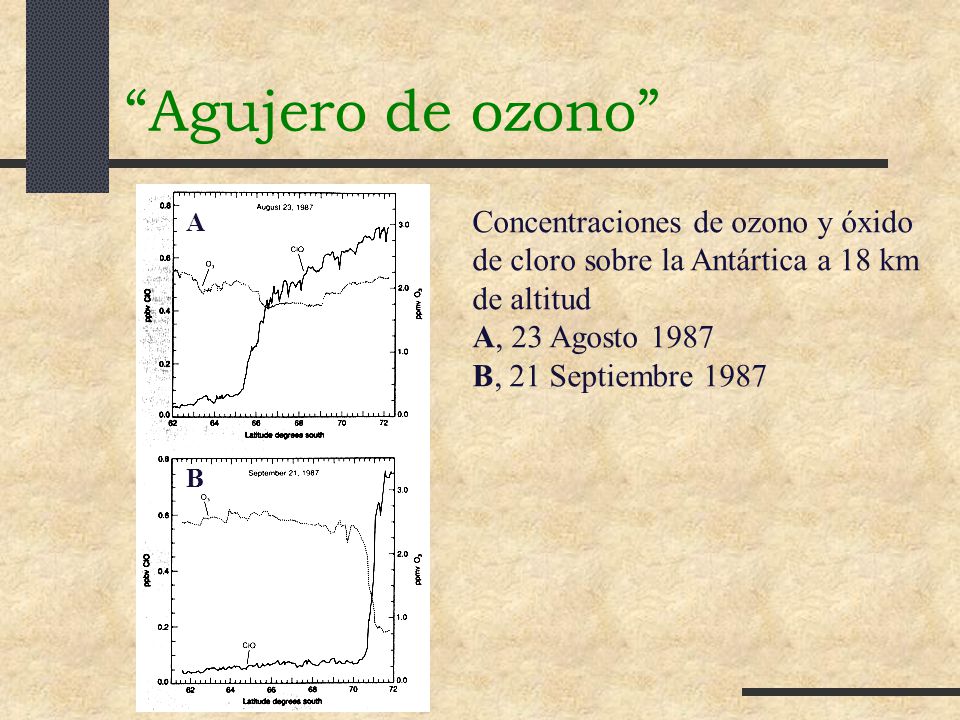

11 “Agujero de ozono” A Concentraciones de ozono y óxido de cloro sobre la Antártica a 18 km de altitud A, 23 Agosto 1987 B, 21 Septiembre 1987 B

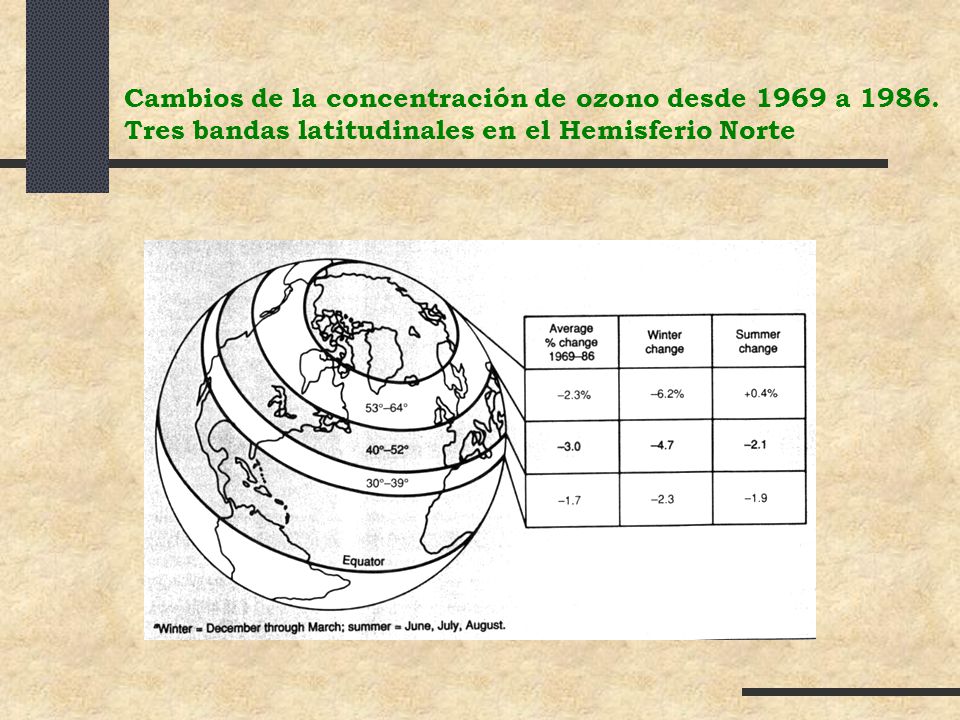

12 Cambios de la concentración de ozono desde 1969 a 1986
Cambios de la concentración de ozono desde 1969 a Tres bandas latitudinales en el Hemisferio Norte

13

14

15

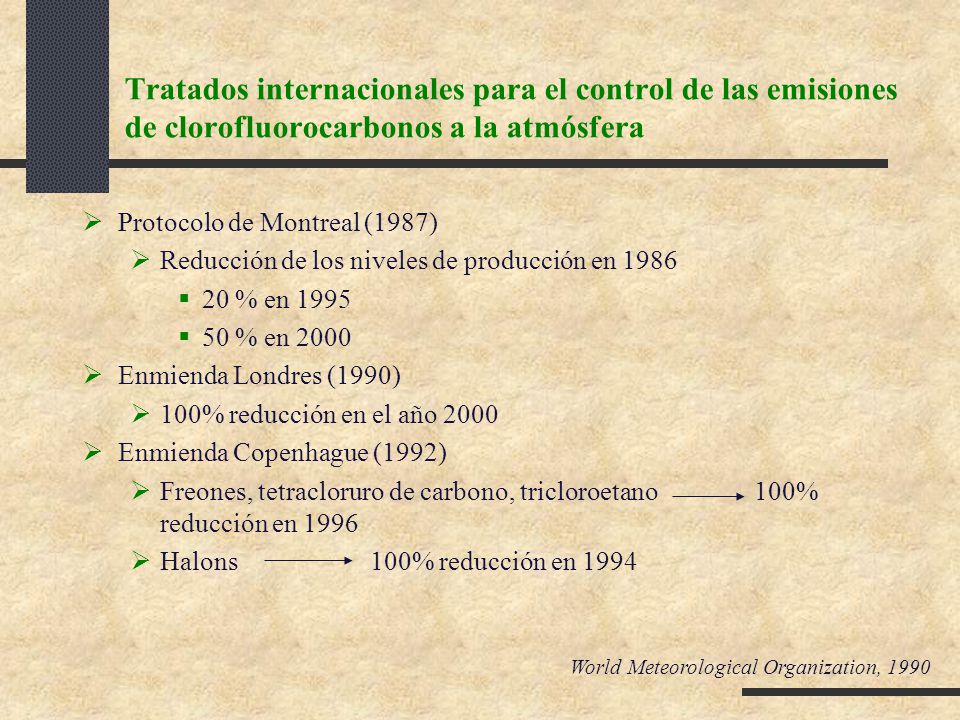

16 Tratados internacionales para el control de las emisiones de clorofluorocarbonos a la atmósfera
Protocolo de Montreal (1987) Reducción de los niveles de producción en 1986 20 % en 1995 50 % en 2000 Enmienda Londres (1990) 100% reducción en el año 2000 Enmienda Copenhague (1992) Freones, tetracloruro de carbono, tricloroetano 100% reducción en 1996 Halons 100% reducción en 1994 World Meteorological Organization, 1990

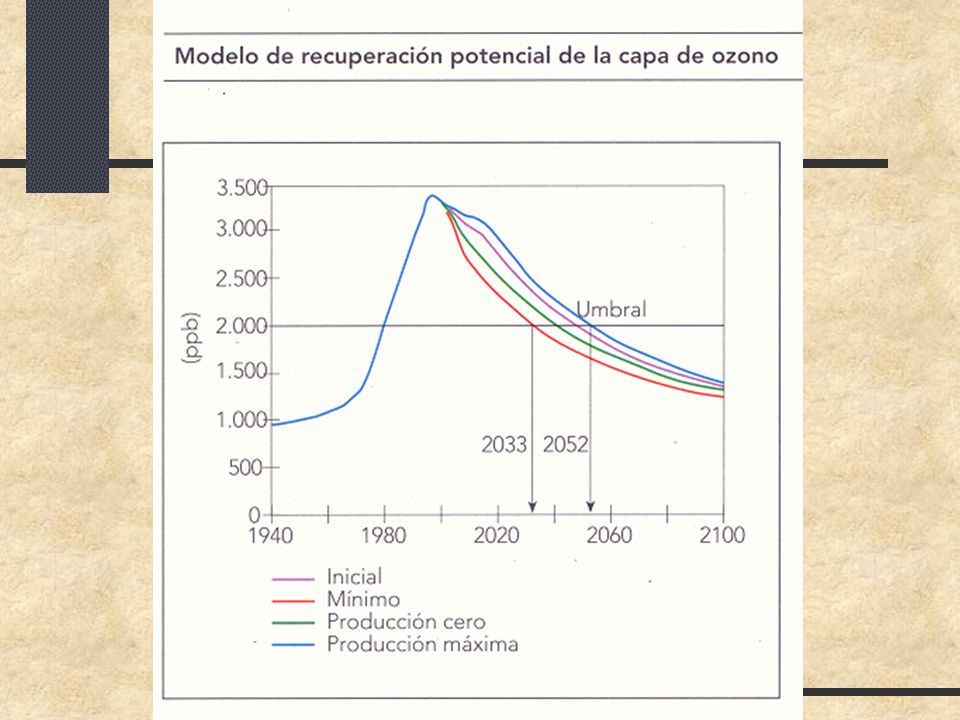

17 Tendencias futuras Total eliminación en año 2000
Máxima concentración en la troposfera en año 2010 Máxima concentración en la estratosfera en año

18

19

20
