Extracción de características

Presentación del tema: "Extracción de características"— Transcripción de la presentación:

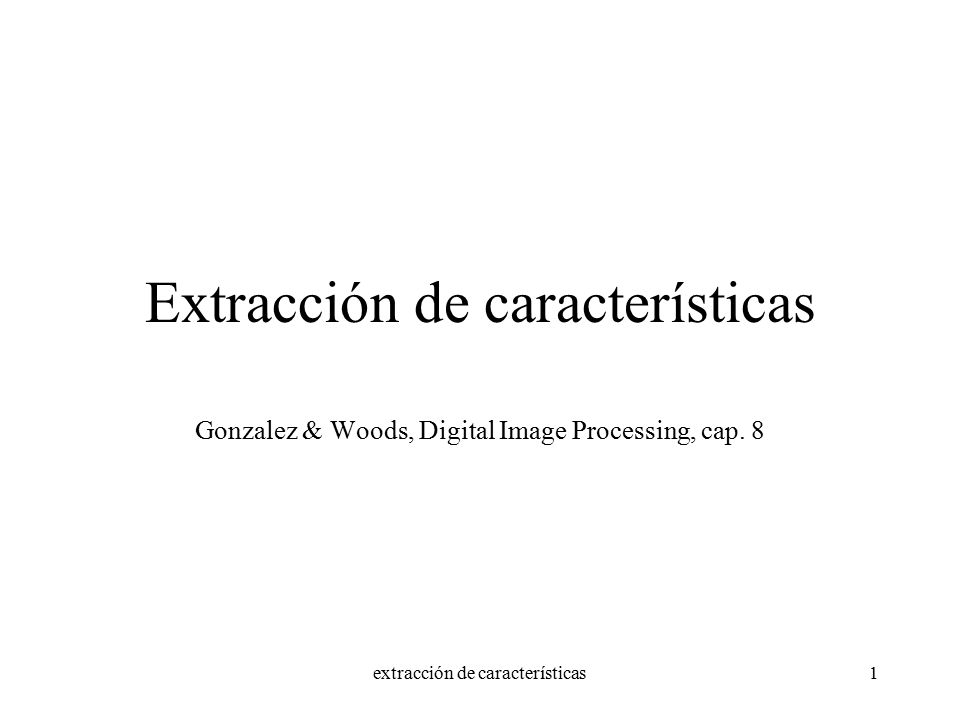

1 Extracción de características
Gonzalez & Woods, Digital Image Processing, cap. 8 extracción de características

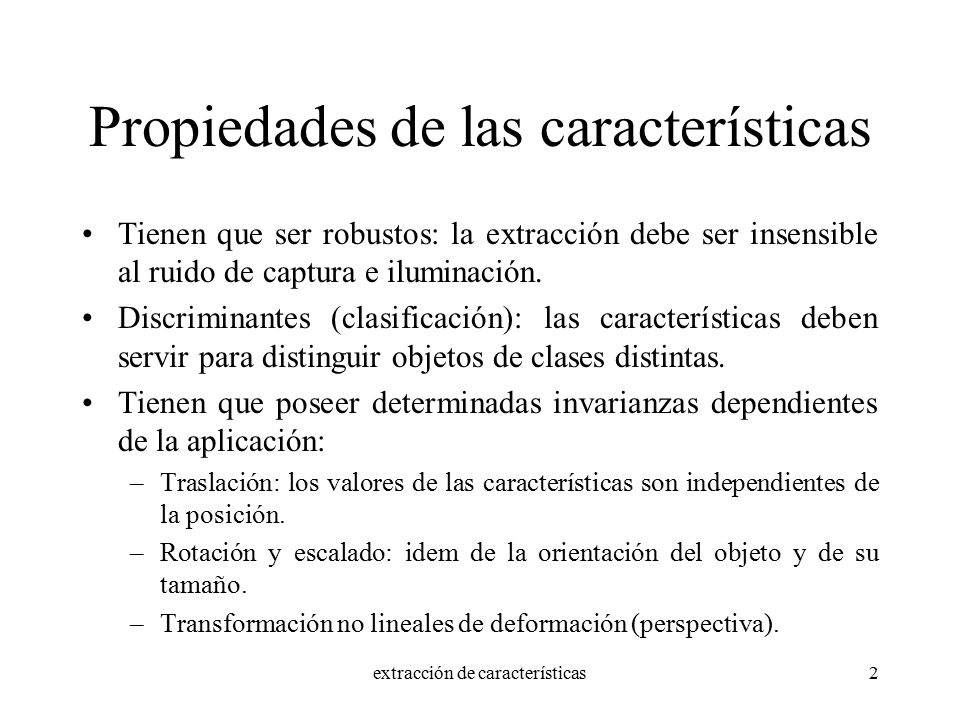

2 Propiedades de las características
Tienen que ser robustos: la extracción debe ser insensible al ruido de captura e iluminación. Discriminantes (clasificación): las características deben servir para distinguir objetos de clases distintas. Tienen que poseer determinadas invarianzas dependientes de la aplicación: Traslación: los valores de las características son independientes de la posición. Rotación y escalado: idem de la orientación del objeto y de su tamaño. Transformación no lineales de deformación (perspectiva). extracción de características

3 extracción de características

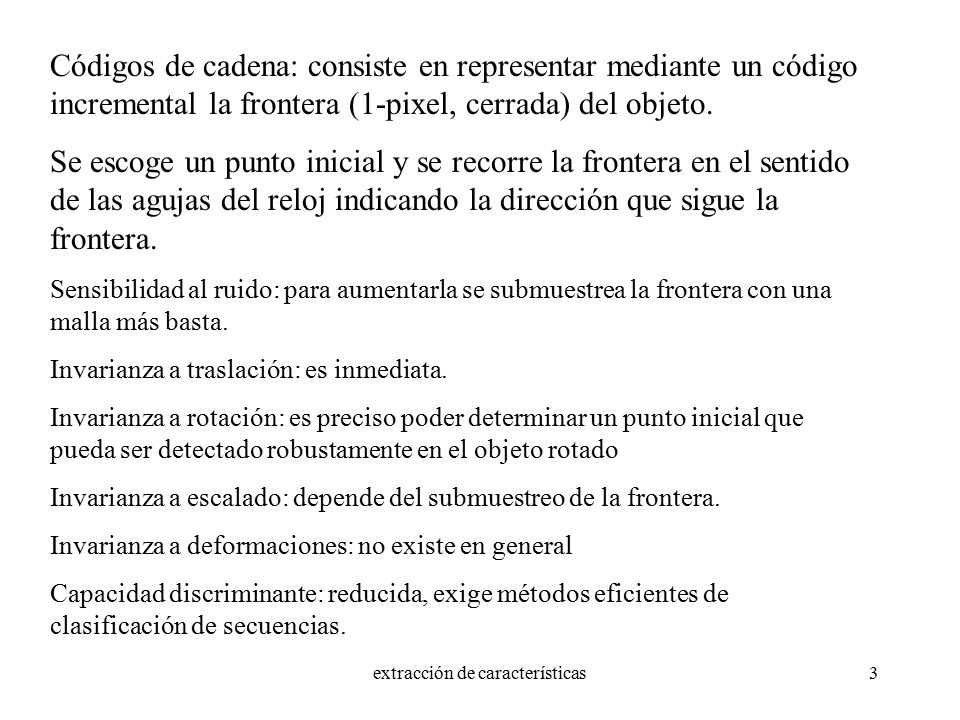

Códigos de cadena: consiste en representar mediante un código incremental la frontera (1-pixel, cerrada) del objeto. Se escoge un punto inicial y se recorre la frontera en el sentido de las agujas del reloj indicando la dirección que sigue la frontera. Sensibilidad al ruido: para aumentarla se submuestrea la frontera con una malla más basta. Invarianza a traslación: es inmediata. Invarianza a rotación: es preciso poder determinar un punto inicial que pueda ser detectado robustamente en el objeto rotado Invarianza a escalado: depende del submuestreo de la frontera. Invarianza a deformaciones: no existe en general Capacidad discriminante: reducida, exige métodos eficientes de clasificación de secuencias. extracción de características

4 extracción de características

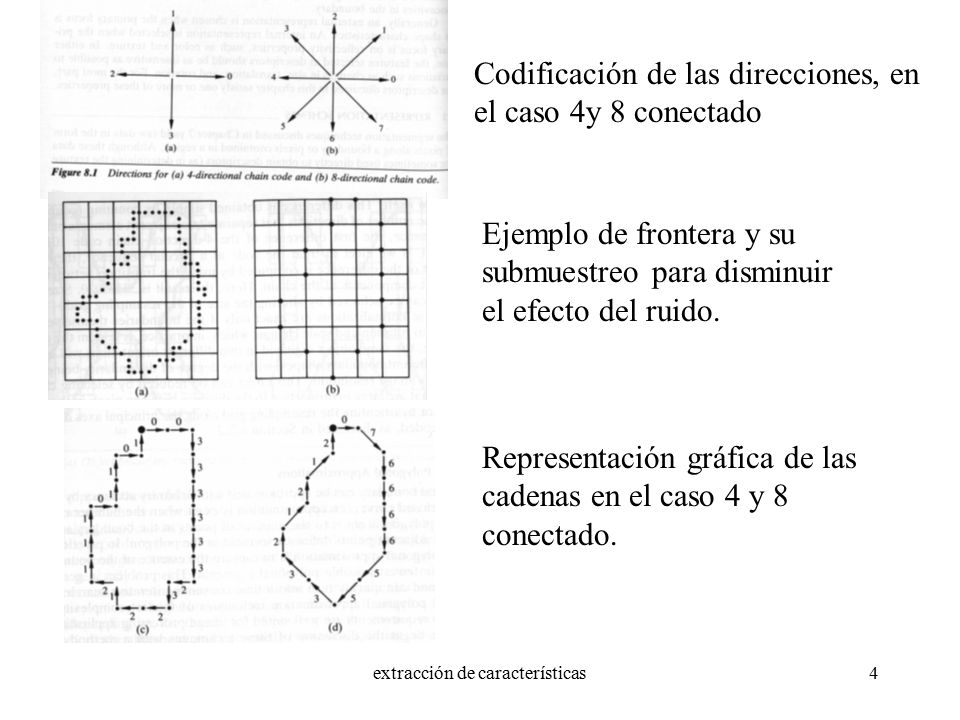

Codificación de las direcciones, en el caso 4y 8 conectado Ejemplo de frontera y su submuestreo para disminuir el efecto del ruido. Representación gráfica de las cadenas en el caso 4 y 8 conectado. extracción de características

5 extracción de características

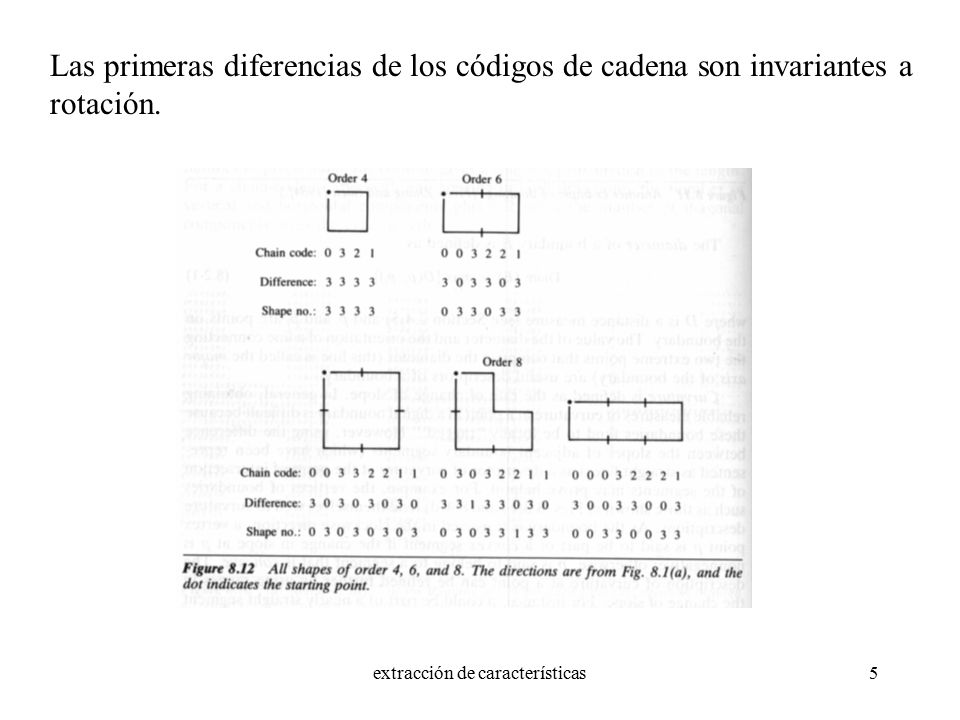

Las primeras diferencias de los códigos de cadena son invariantes a rotación. extracción de características

6 extracción de características

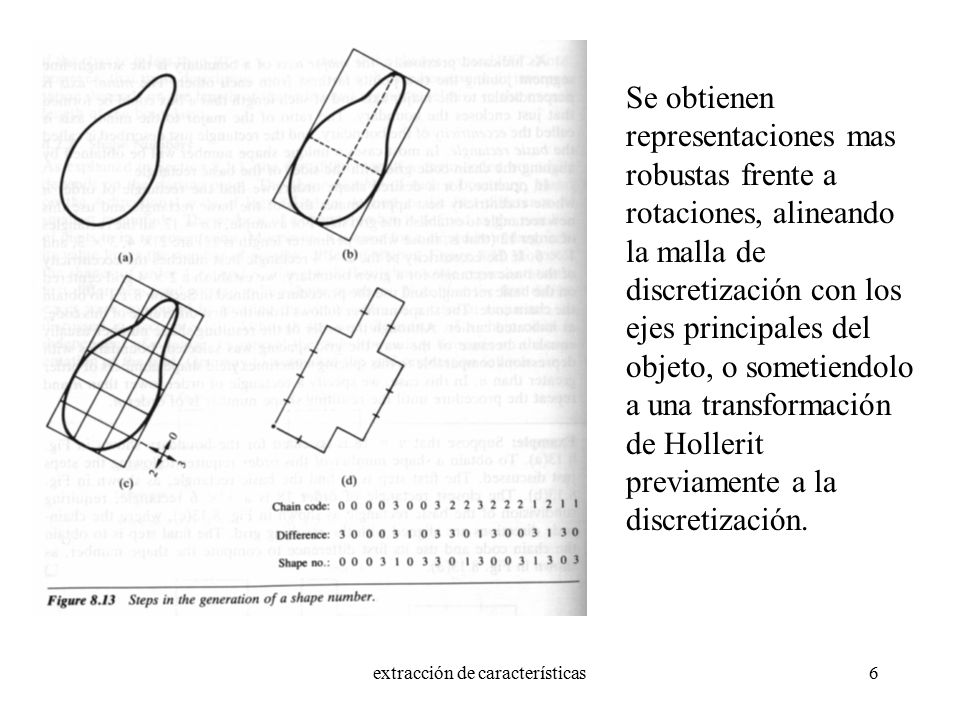

Se obtienen representaciones mas robustas frente a rotaciones, alineando la malla de discretización con los ejes principales del objeto, o sometiendolo a una transformación de Hollerit previamente a la discretización. extracción de características

7 extracción de características

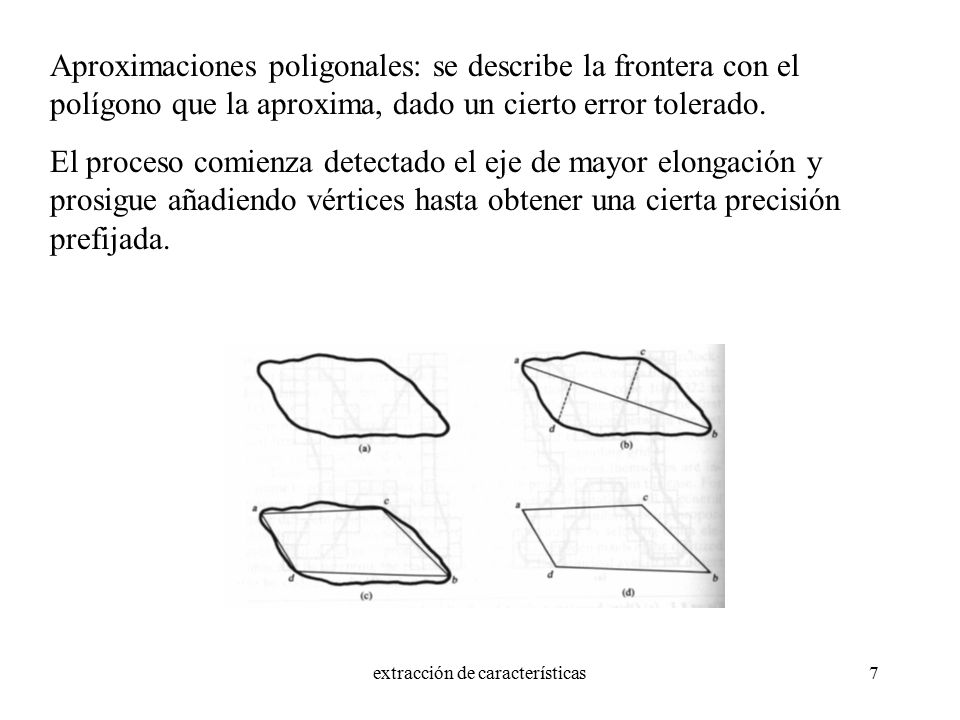

Aproximaciones poligonales: se describe la frontera con el polígono que la aproxima, dado un cierto error tolerado. El proceso comienza detectado el eje de mayor elongación y prosigue añadiendo vértices hasta obtener una cierta precisión prefijada. extracción de características

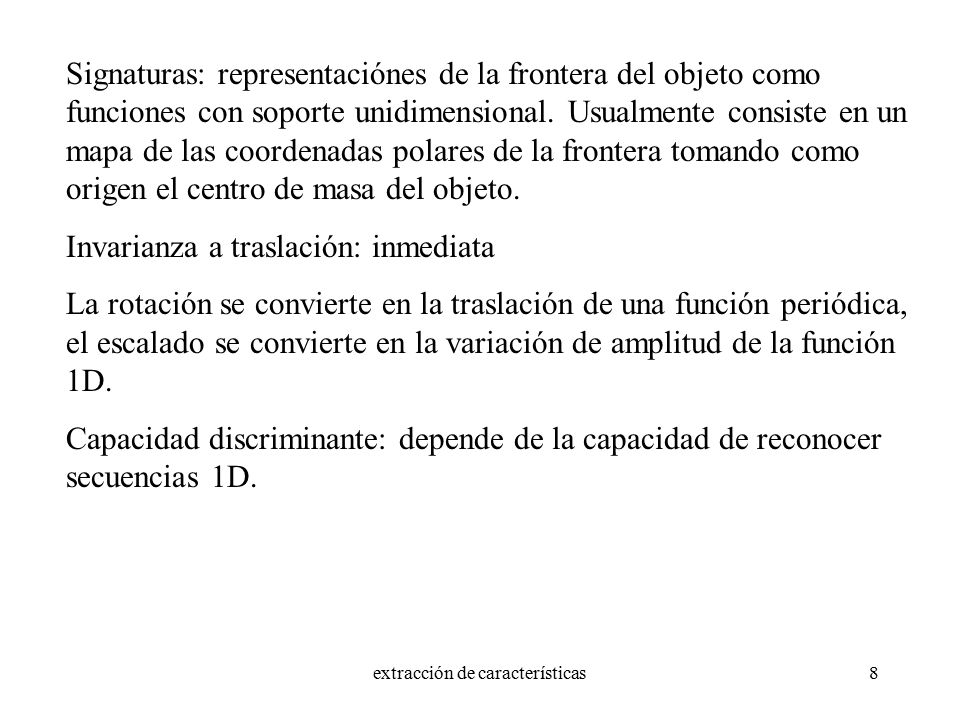

8 extracción de características
Signaturas: representaciónes de la frontera del objeto como funciones con soporte unidimensional. Usualmente consiste en un mapa de las coordenadas polares de la frontera tomando como origen el centro de masa del objeto. Invarianza a traslación: inmediata La rotación se convierte en la traslación de una función periódica, el escalado se convierte en la variación de amplitud de la función 1D. Capacidad discriminante: depende de la capacidad de reconocer secuencias 1D. extracción de características

9 extracción de características

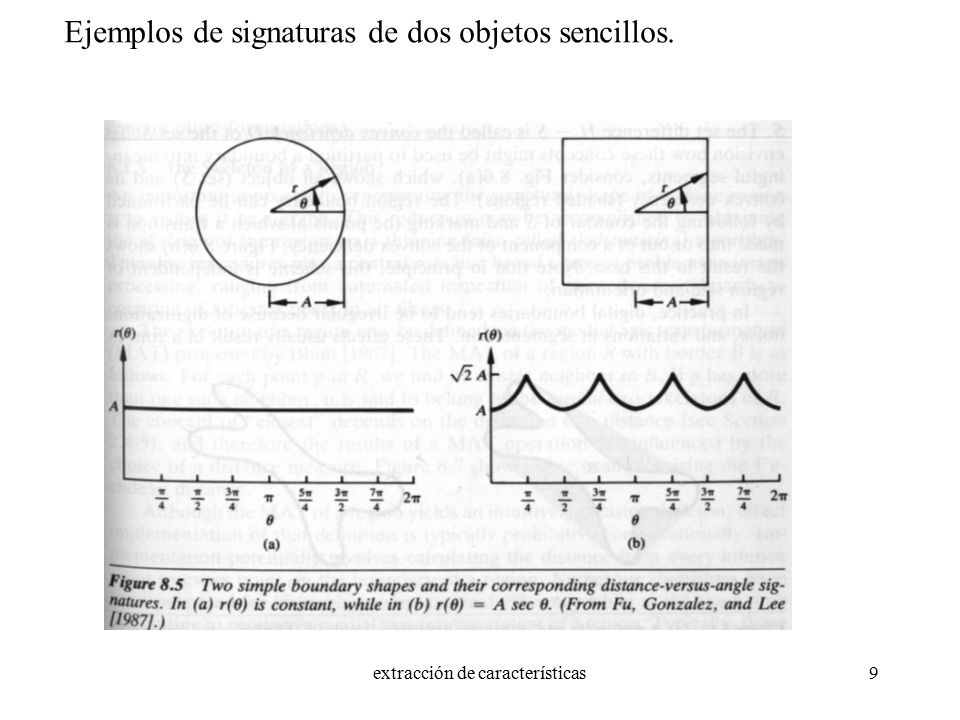

Ejemplos de signaturas de dos objetos sencillos. extracción de características

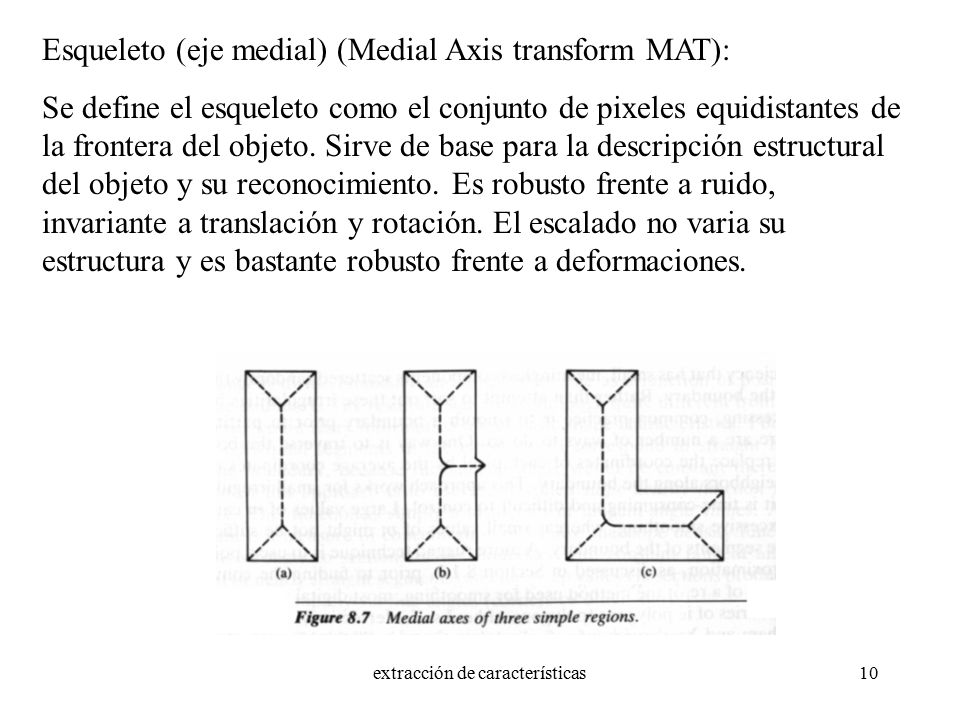

10 extracción de características
Esqueleto (eje medial) (Medial Axis transform MAT): Se define el esqueleto como el conjunto de pixeles equidistantes de la frontera del objeto. Sirve de base para la descripción estructural del objeto y su reconocimiento. Es robusto frente a ruido, invariante a translación y rotación. El escalado no varia su estructura y es bastante robusto frente a deformaciones. extracción de características

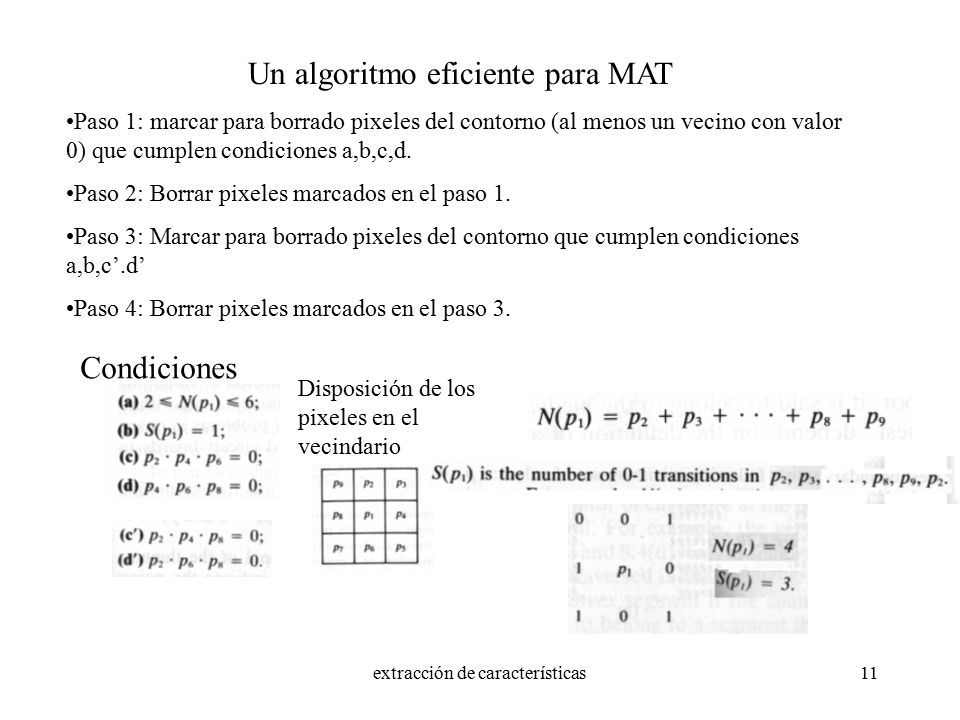

11 Un algoritmo eficiente para MAT
Paso 1: marcar para borrado pixeles del contorno (al menos un vecino con valor 0) que cumplen condiciones a,b,c,d. Paso 2: Borrar pixeles marcados en el paso 1. Paso 3: Marcar para borrado pixeles del contorno que cumplen condiciones a,b,c’.d’ Paso 4: Borrar pixeles marcados en el paso 3. Condiciones Disposición de los pixeles en el vecindario extracción de características

12 extracción de características
Ejemplos del cálculo del esqueleto o eje medial. extracción de características

13 extracción de características

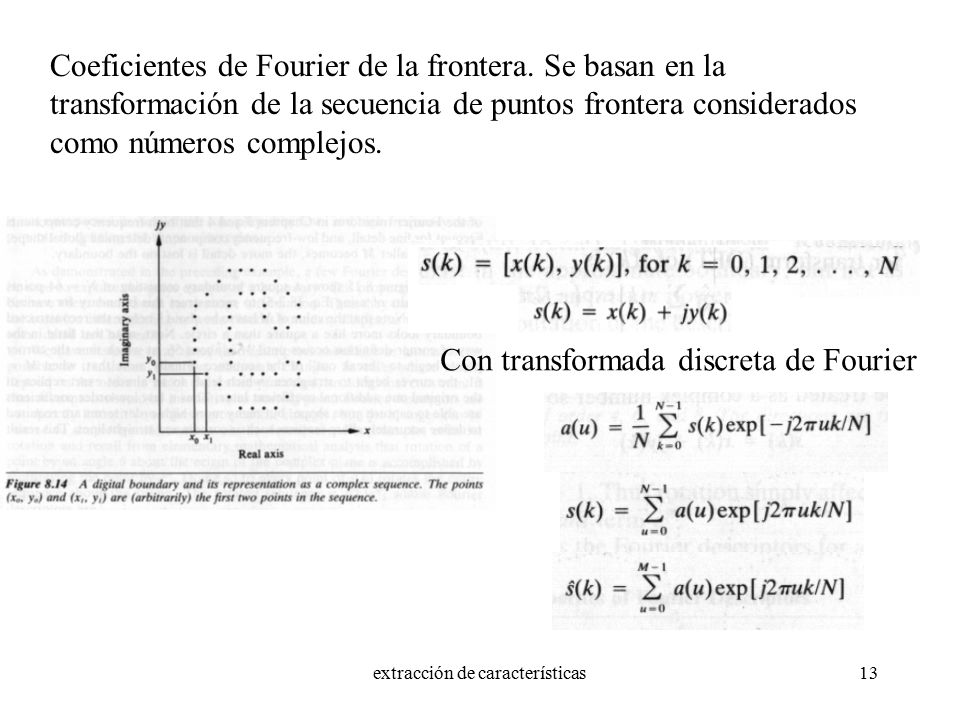

Coeficientes de Fourier de la frontera. Se basan en la transformación de la secuencia de puntos frontera considerados como números complejos. Con transformada discreta de Fourier extracción de características

14 extracción de características
Ejemplo de reconstrucción de la frontera usando descriptores de Fourier. extracción de características

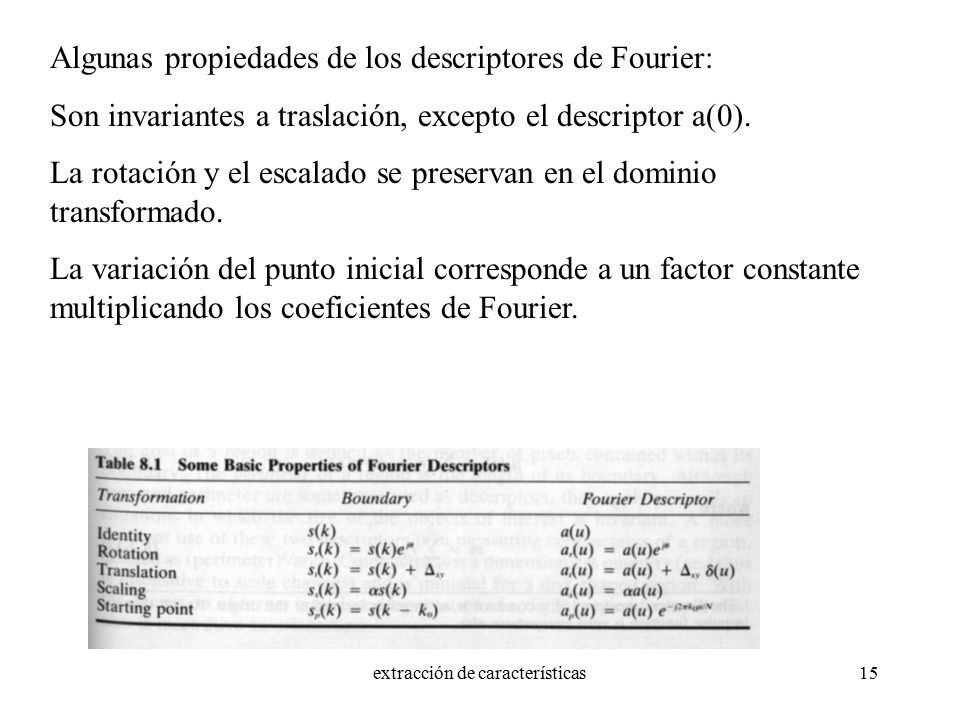

15 extracción de características
Algunas propiedades de los descriptores de Fourier: Son invariantes a traslación, excepto el descriptor a(0). La rotación y el escalado se preservan en el dominio transformado. La variación del punto inicial corresponde a un factor constante multiplicando los coeficientes de Fourier. extracción de características

16 extracción de características

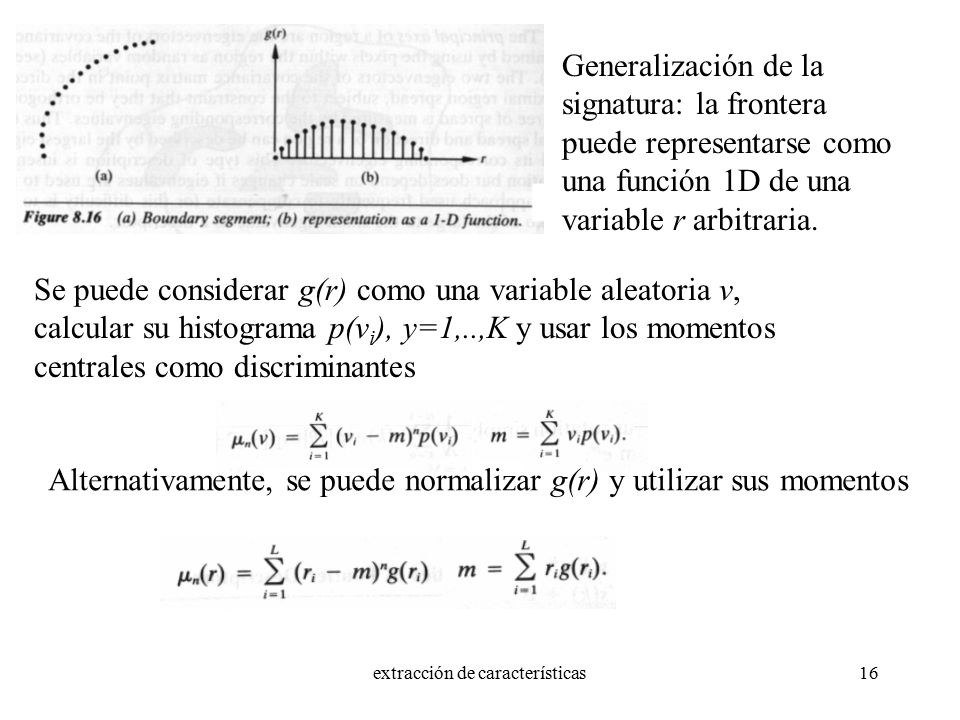

Generalización de la signatura: la frontera puede representarse como una función 1D de una variable r arbitraria. Se puede considerar g(r) como una variable aleatoria v, calcular su histograma p(vi), y=1,..,K y usar los momentos centrales como discriminantes Alternativamente, se puede normalizar g(r) y utilizar sus momentos extracción de características

17 extracción de características

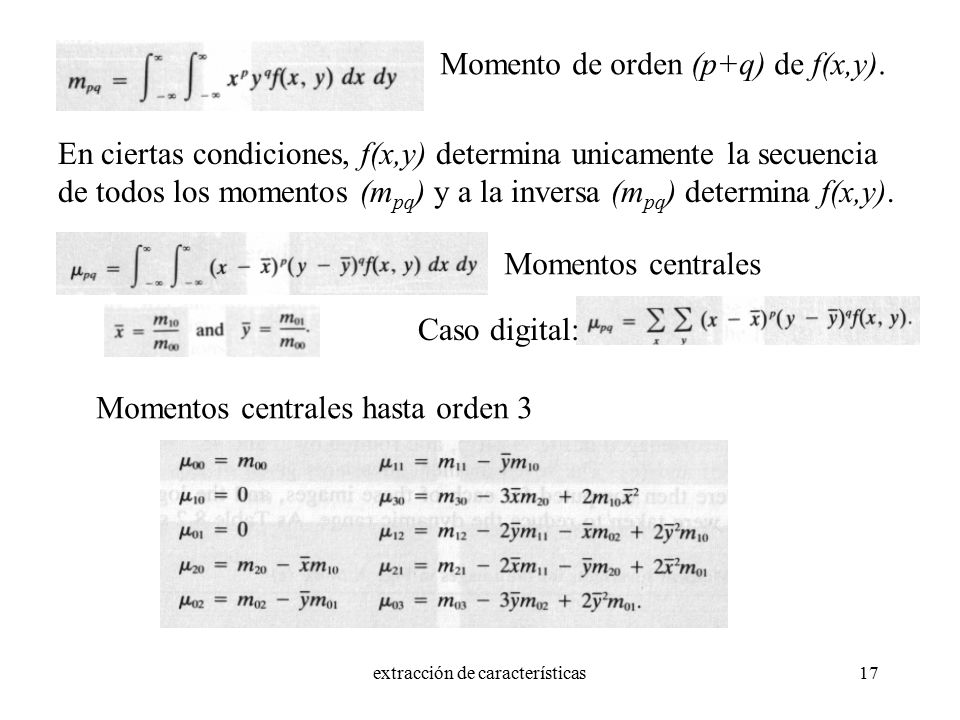

Momento de orden (p+q) de f(x,y). En ciertas condiciones, f(x,y) determina unicamente la secuencia de todos los momentos (mpq) y a la inversa (mpq) determina f(x,y). Momentos centrales Caso digital: Momentos centrales hasta orden 3 extracción de características

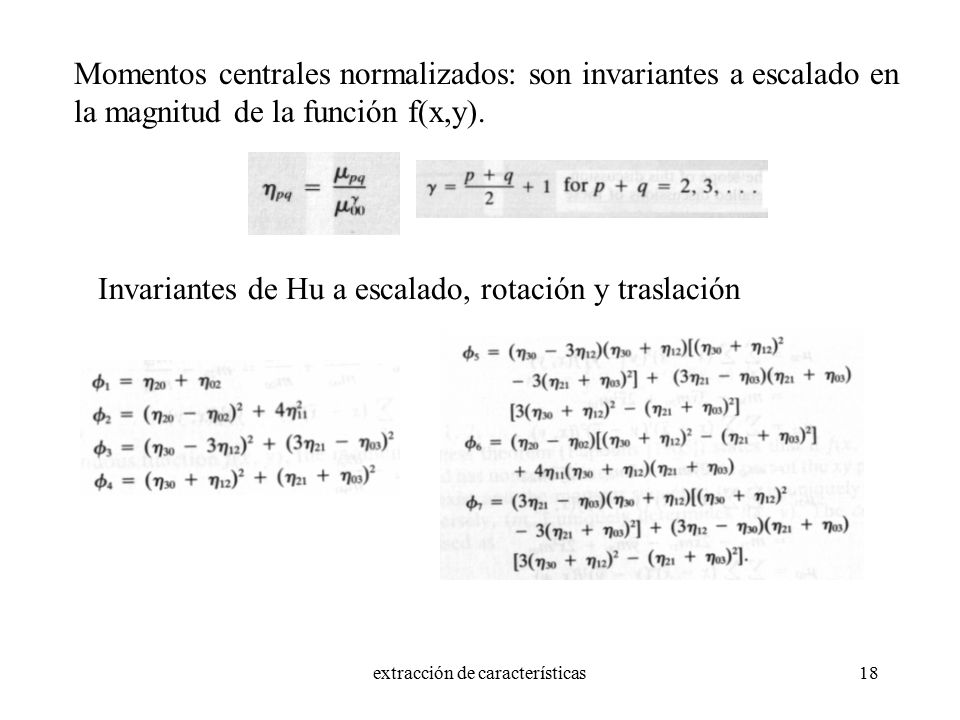

18 extracción de características
Momentos centrales normalizados: son invariantes a escalado en la magnitud de la función f(x,y). Invariantes de Hu a escalado, rotación y traslación extracción de características

19 extracción de características
Ejemplo de cálculo de los invariantes de Hu sobre una imagen en escala de grises extracción de características

20 extracción de características

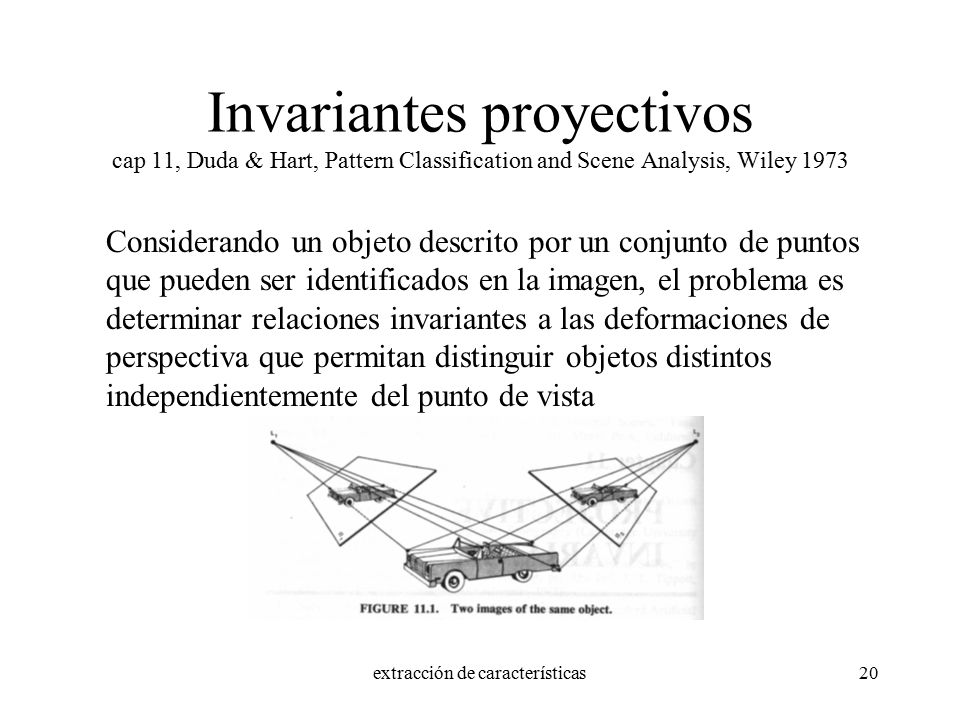

Invariantes proyectivos cap 11, Duda & Hart, Pattern Classification and Scene Analysis, Wiley 1973 Considerando un objeto descrito por un conjunto de puntos que pueden ser identificados en la imagen, el problema es determinar relaciones invariantes a las deformaciones de perspectiva que permitan distinguir objetos distintos independientemente del punto de vista extracción de características

21 extracción de características

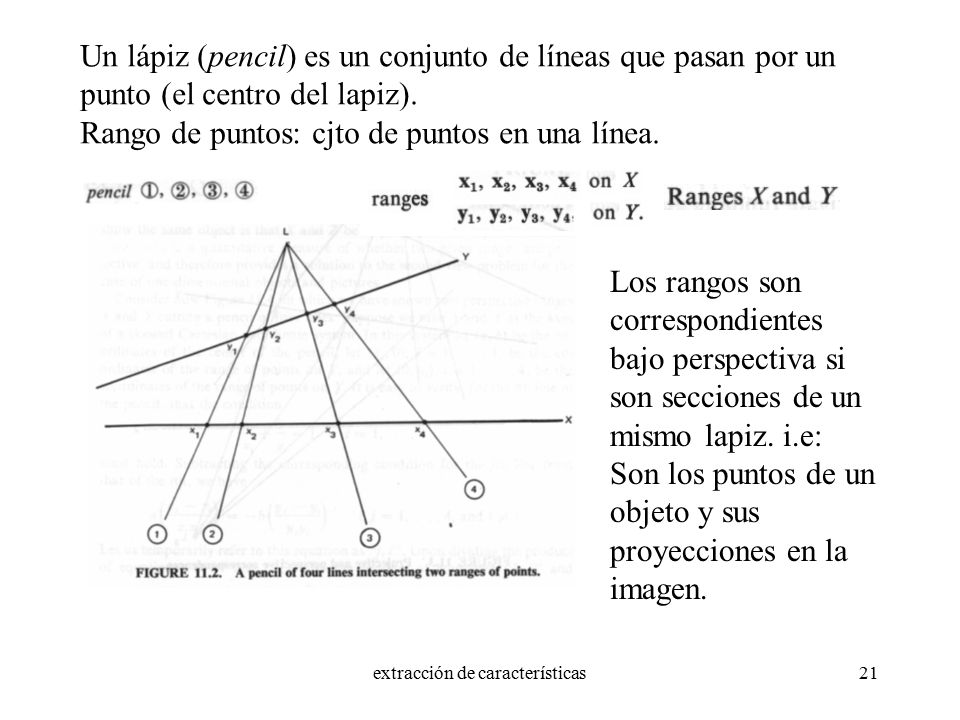

Un lápiz (pencil) es un conjunto de líneas que pasan por un punto (el centro del lapiz). Rango de puntos: cjto de puntos en una línea. Los rangos son correspondientes bajo perspectiva si son secciones de un mismo lapiz. i.e: Son los puntos de un objeto y sus proyecciones en la imagen. extracción de características

22 extracción de características

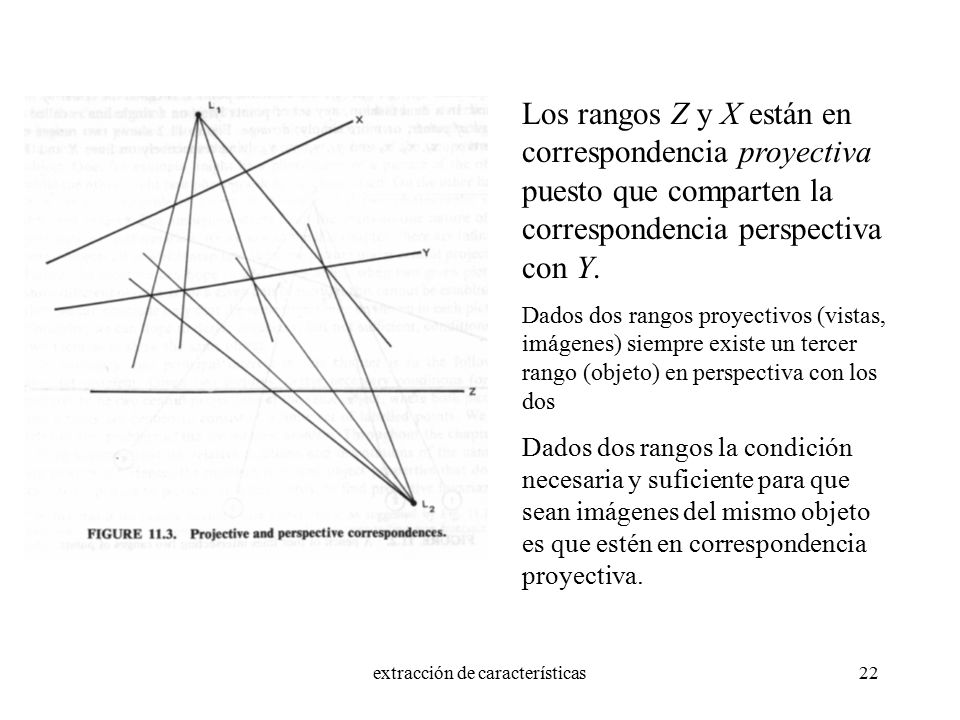

Los rangos Z y X están en correspondencia proyectiva puesto que comparten la correspondencia perspectiva con Y. Dados dos rangos proyectivos (vistas, imágenes) siempre existe un tercer rango (objeto) en perspectiva con los dos Dados dos rangos la condición necesaria y suficiente para que sean imágenes del mismo objeto es que estén en correspondencia proyectiva. extracción de características

23 extracción de características
Rangos X e Y en perspectiva, pueden considerarse como ejes de un sistema de coordenadas no ortogonales. Coordenadas de los rangos. Coordenadas del centro del lapiz. Se cumple para cada línea: Restando por pares se obtienen las ecuaciones (j,i) extracción de características

24 extracción de características

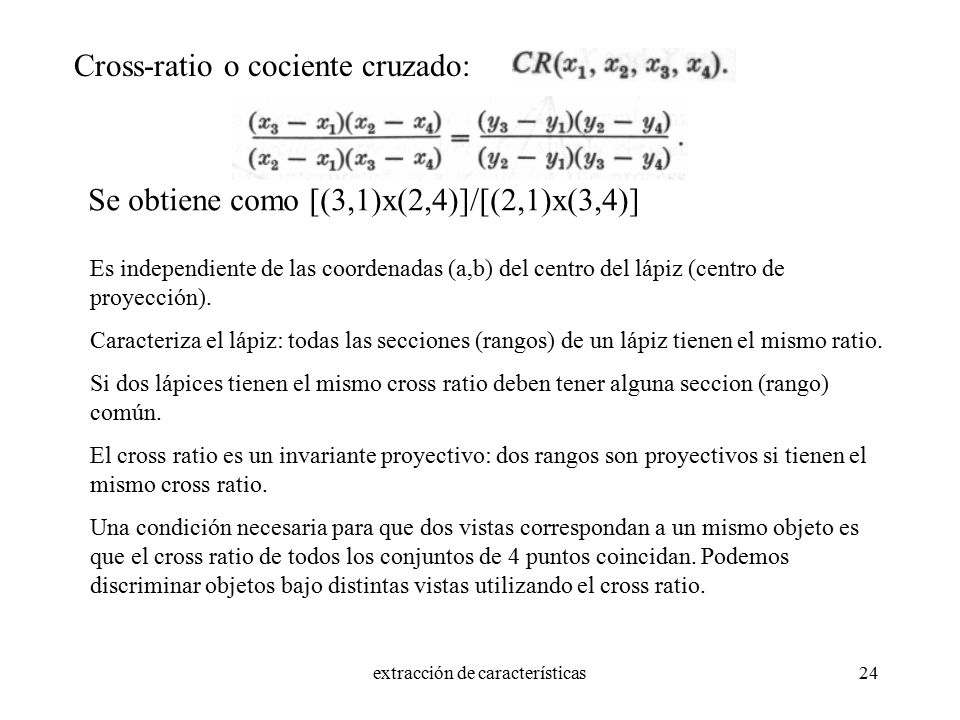

Cross-ratio o cociente cruzado: Se obtiene como [(3,1)x(2,4)]/[(2,1)x(3,4)] Es independiente de las coordenadas (a,b) del centro del lápiz (centro de proyección). Caracteriza el lápiz: todas las secciones (rangos) de un lápiz tienen el mismo ratio. Si dos lápices tienen el mismo cross ratio deben tener alguna seccion (rango) común. El cross ratio es un invariante proyectivo: dos rangos son proyectivos si tienen el mismo cross ratio. Una condición necesaria para que dos vistas correspondan a un mismo objeto es que el cross ratio de todos los conjuntos de 4 puntos coincidan. Podemos discriminar objetos bajo distintas vistas utilizando el cross ratio. extracción de características

25 extracción de características

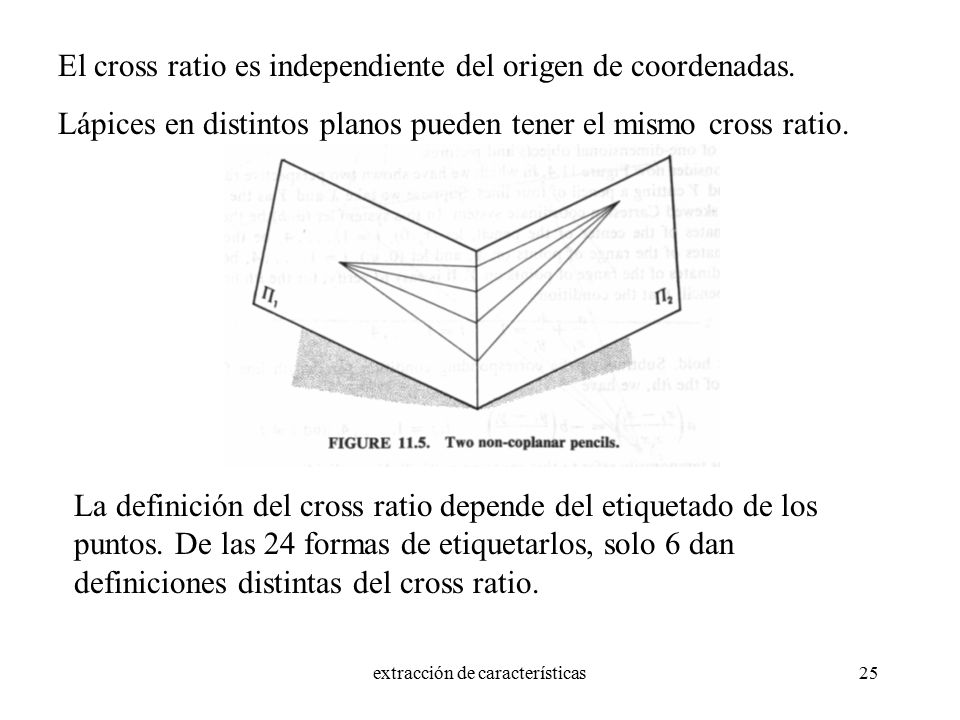

El cross ratio es independiente del origen de coordenadas. Lápices en distintos planos pueden tener el mismo cross ratio. La definición del cross ratio depende del etiquetado de los puntos. De las 24 formas de etiquetarlos, solo 6 dan definiciones distintas del cross ratio. extracción de características

26 extracción de características

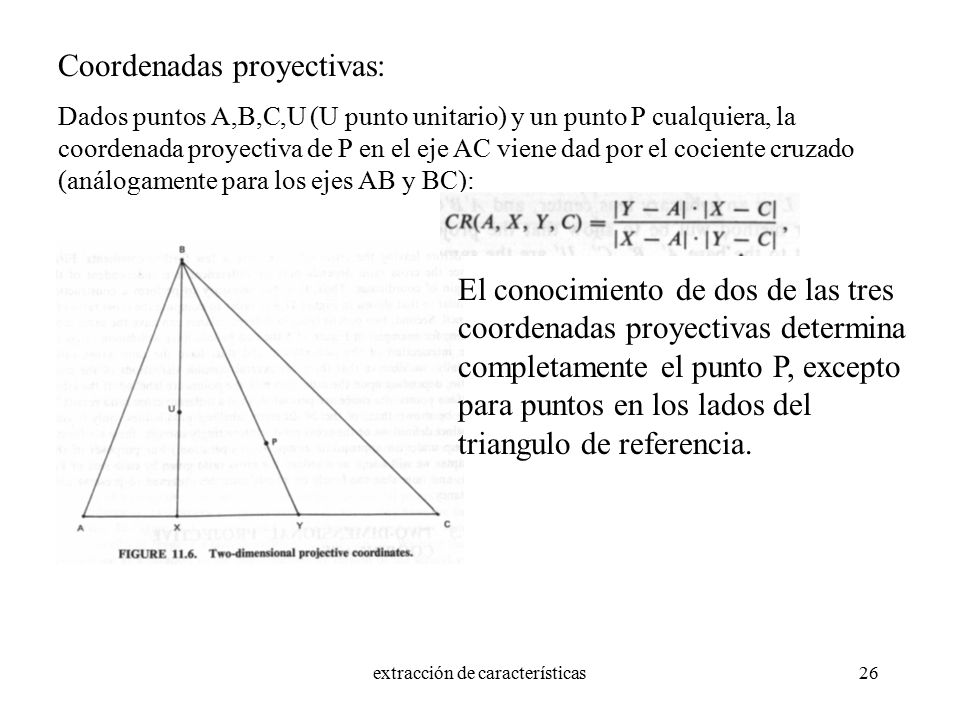

Coordenadas proyectivas: Dados puntos A,B,C,U (U punto unitario) y un punto P cualquiera, la coordenada proyectiva de P en el eje AC viene dad por el cociente cruzado (análogamente para los ejes AB y BC): El conocimiento de dos de las tres coordenadas proyectivas determina completamente el punto P, excepto para puntos en los lados del triangulo de referencia. extracción de características

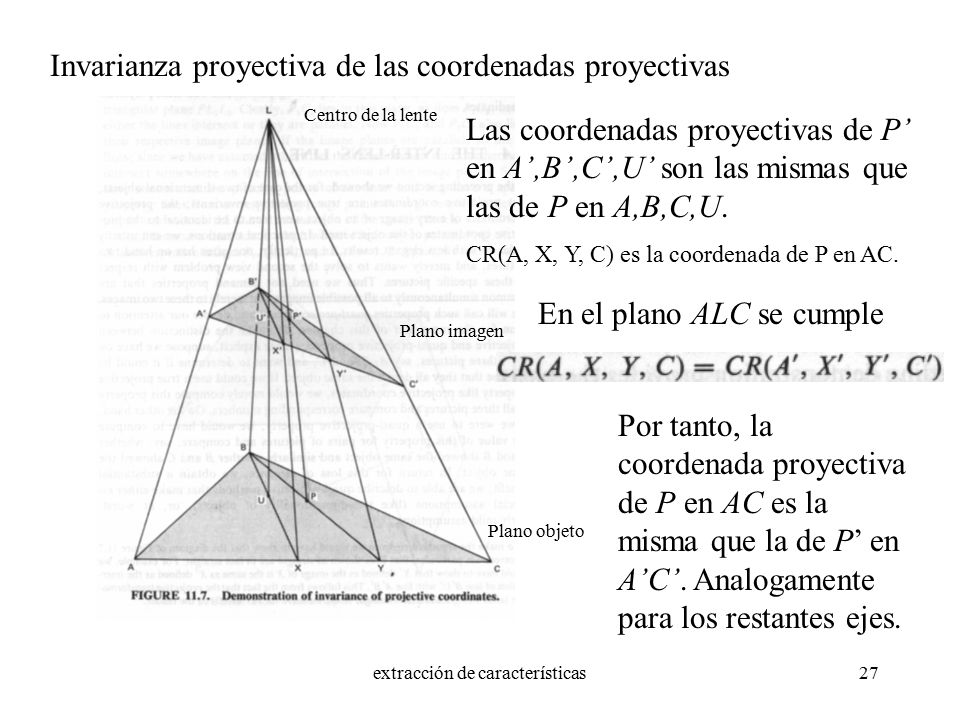

27 extracción de características
Invarianza proyectiva de las coordenadas proyectivas Centro de la lente Las coordenadas proyectivas de P’ en A’,B’,C’,U’ son las mismas que las de P en A,B,C,U. CR(A, X, Y, C) es la coordenada de P en AC. En el plano ALC se cumple Plano imagen Por tanto, la coordenada proyectiva de P en AC es la misma que la de P’ en A’C’. Analogamente para los restantes ejes. Plano objeto extracción de características

28 extracción de características

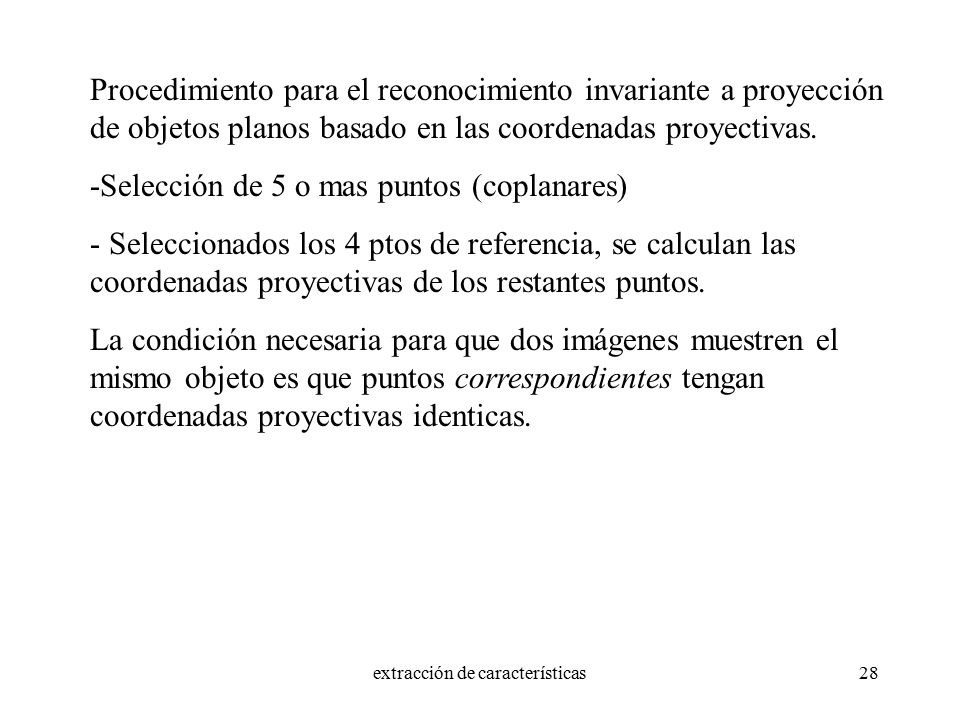

Procedimiento para el reconocimiento invariante a proyección de objetos planos basado en las coordenadas proyectivas. -Selección de 5 o mas puntos (coplanares) - Seleccionados los 4 ptos de referencia, se calculan las coordenadas proyectivas de los restantes puntos. La condición necesaria para que dos imágenes muestren el mismo objeto es que puntos correspondientes tengan coordenadas proyectivas identicas. extracción de características

29 extracción de características

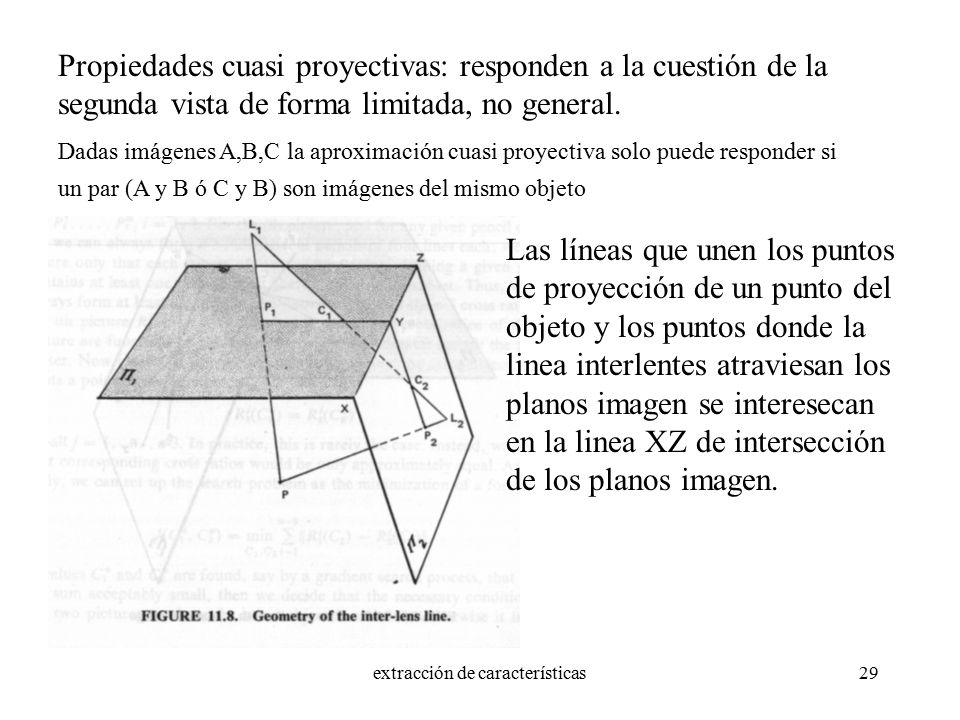

Propiedades cuasi proyectivas: responden a la cuestión de la segunda vista de forma limitada, no general. Dadas imágenes A,B,C la aproximación cuasi proyectiva solo puede responder si un par (A y B ó C y B) son imágenes del mismo objeto Las líneas que unen los puntos de proyección de un punto del objeto y los puntos donde la linea interlentes atraviesan los planos imagen se interesecan en la linea XZ de intersección de los planos imagen. extracción de características

30 extracción de características
Dados cuatro puntos de un mismo objeto 3D existen dos lapices C1 y C2 que tienen un rango comun, por tanto tienen los mismos cocientes cruzados y son correspondientes en perspectiva los puntos de las imágenes que forman estos lápices. En la práctica, dados puntos especificos en las imagen, se trata de encontrar los centros de los lápices que hagan correspondientes en perspectiva a todos los posibles conjuntos de 4 puntos. extracción de características
