1 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural
Desarrollo del Tight Gas en la Cuenca Neuquina Oportunidades de Exploración Miguel Lavia 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural IAPG - Ciudad de El Calafate - 30 de Septiembre al 3 de Octubre de 2008

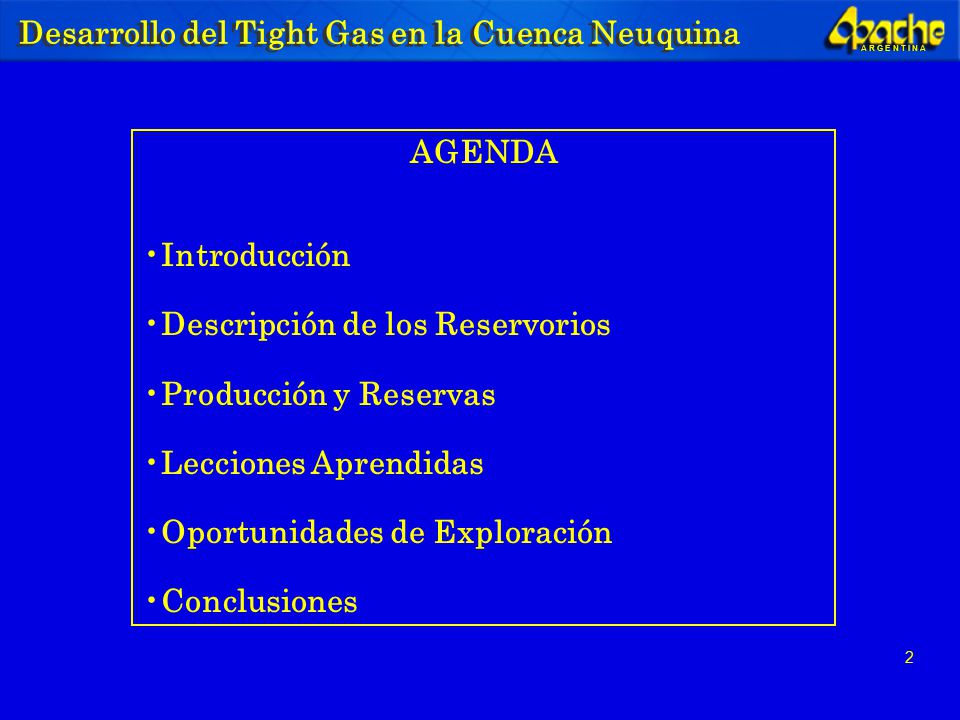

2 Desarrollo del Tight Gas en la Cuenca Neuquina
AGENDA Introducción Descripción de los Reservorios Producción y Reservas Lecciones Aprendidas Oportunidades de Exploración Conclusiones

3 Matriz Energética Secretaría de Energía-El Informador E.-2007
IEA – Energy Statistics – 2005

4 Oferta y Demanda de Gas en Argentina
Cambio de Escenario Exportador a Importador Costos de Importación del Gas Accesibilidad al Gas Fuente – 2003 Secretaría de Energía Proyección del FEDN

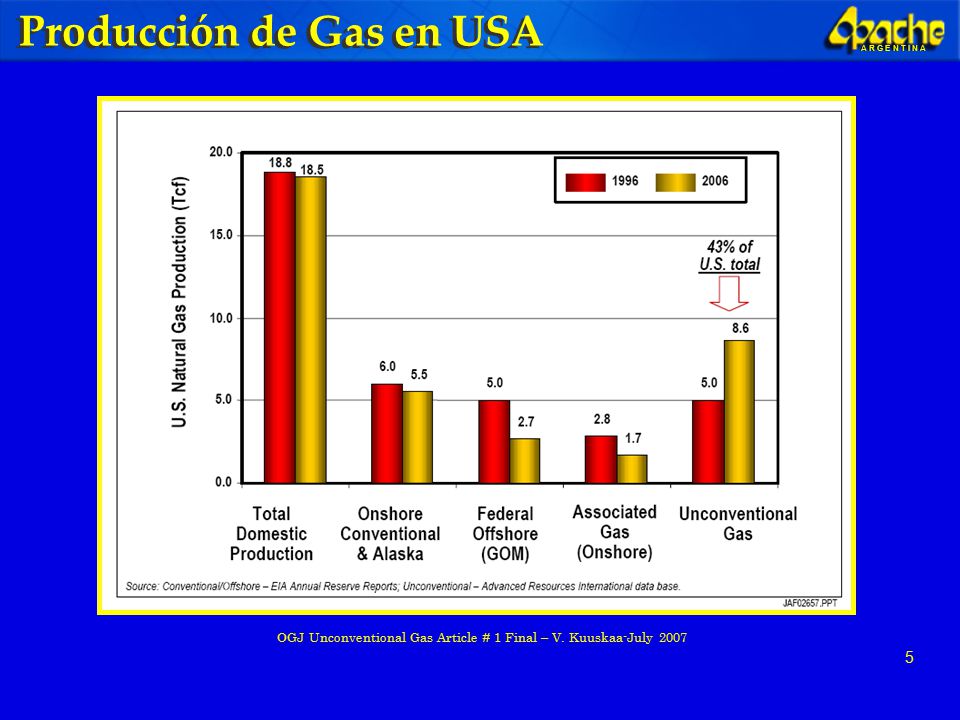

5 Producción de Gas en USA
OGJ Unconventional Gas Article # 1 Final – V. Kuuskaa-July 2007

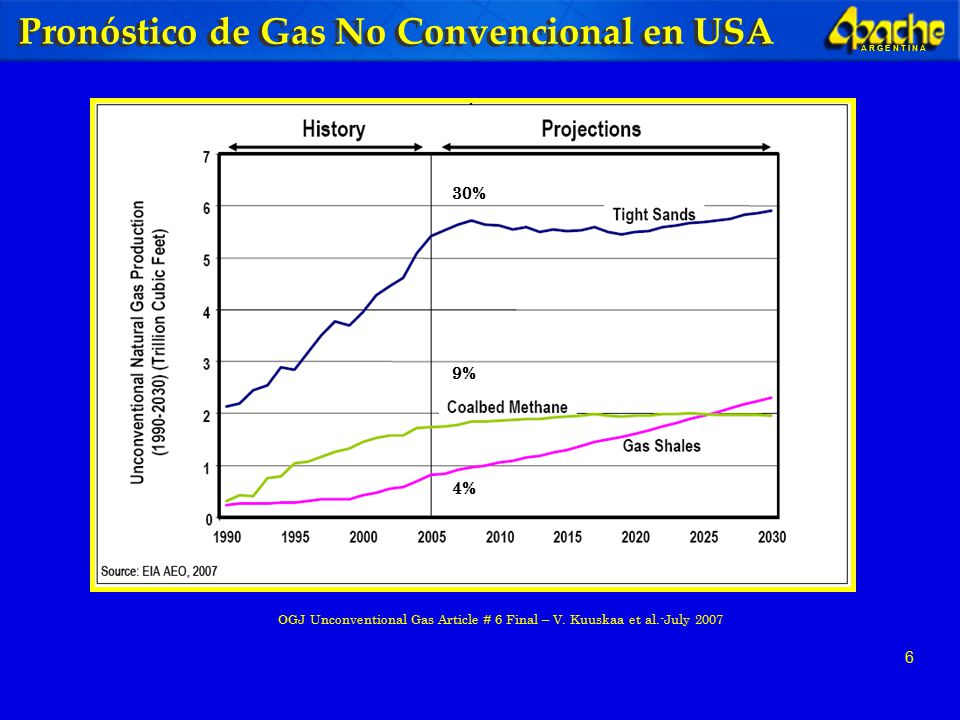

6 Pronóstico de Gas No Convencional en USA
30% 9% 4% OGJ Unconventional Gas Article # 6 Final – V. Kuuskaa et al.-July 2007

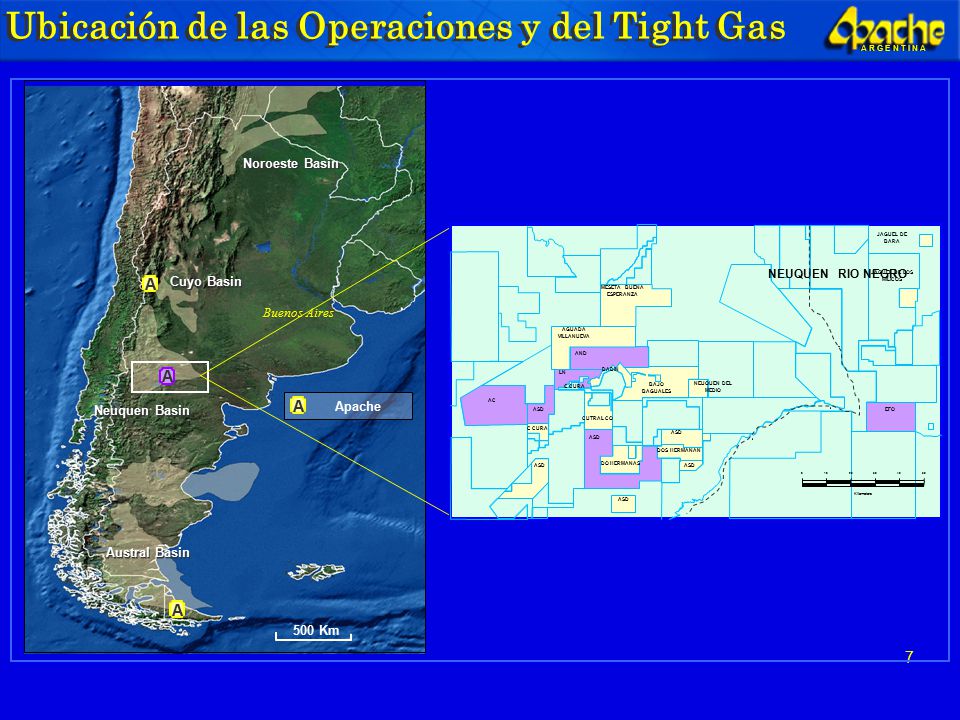

7 MESETA BUENA ESPERANZA
Ubicación de las Operaciones y del Tight Gas Noroeste Basin 20 Kilometers 40 50 30 10 NEUQUEN RIO NEGRO NEUQUEN DEL MEDIO EFO JAGUEL DE LOS MILICOS JAGUEL DE BARA AC MESETA BUENA ESPERANZA AGUADA VILLANUEVA AND ASD CUTRAL CO DADIN C CURA LN DOS HERMANAN DO HERMANAS BAJO BAGUALES Cuyo Basin A Buenos Aires A Neuquen Basin Apache A Austral Basin A 500 Km

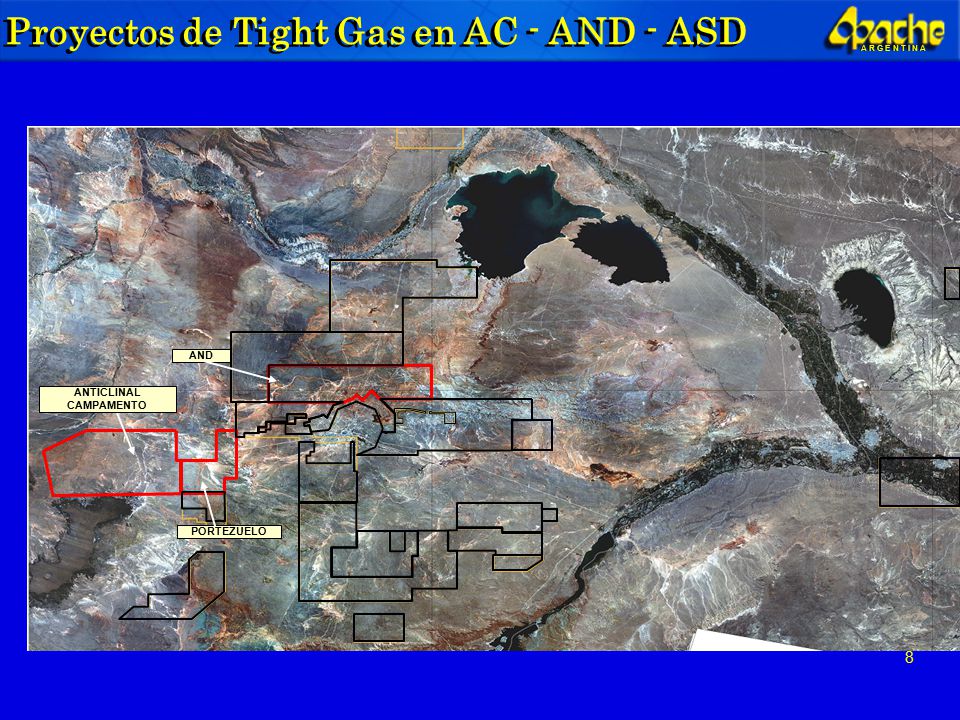

8 ANTICLINAL CAMPAMENTO
Proyectos de Tight Gas en AC - AND - ASD ANTICLINAL CAMPAMENTO PORTEZUELO AND

9 Formaciones Profundas Columna Estratigráfica
9

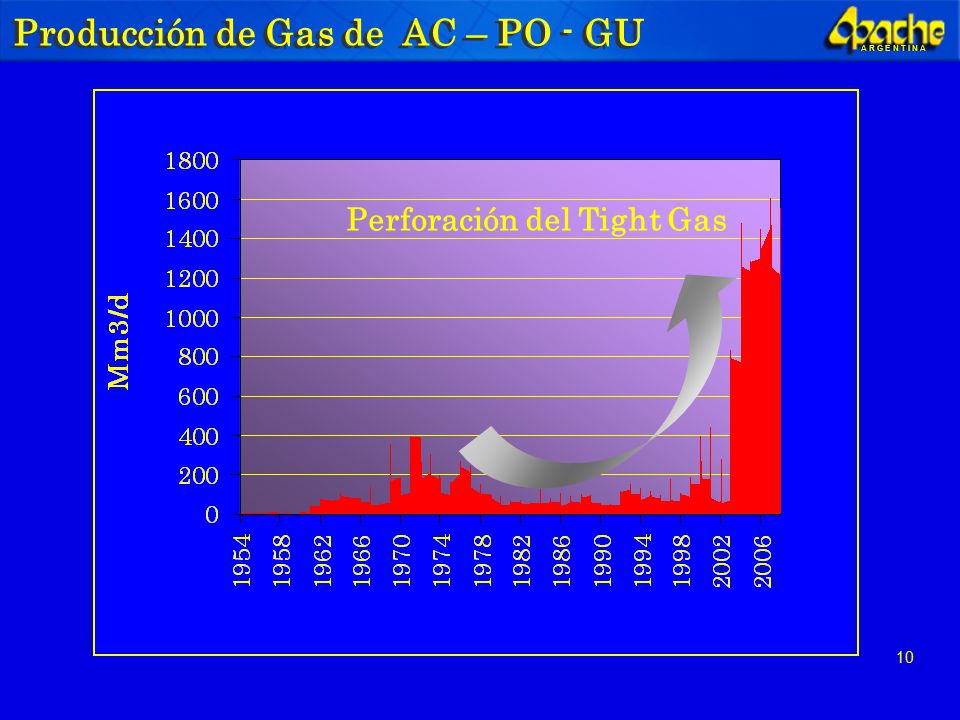

10 Producción de Gas de AC – PO - GU
Perforación del Tight Gas

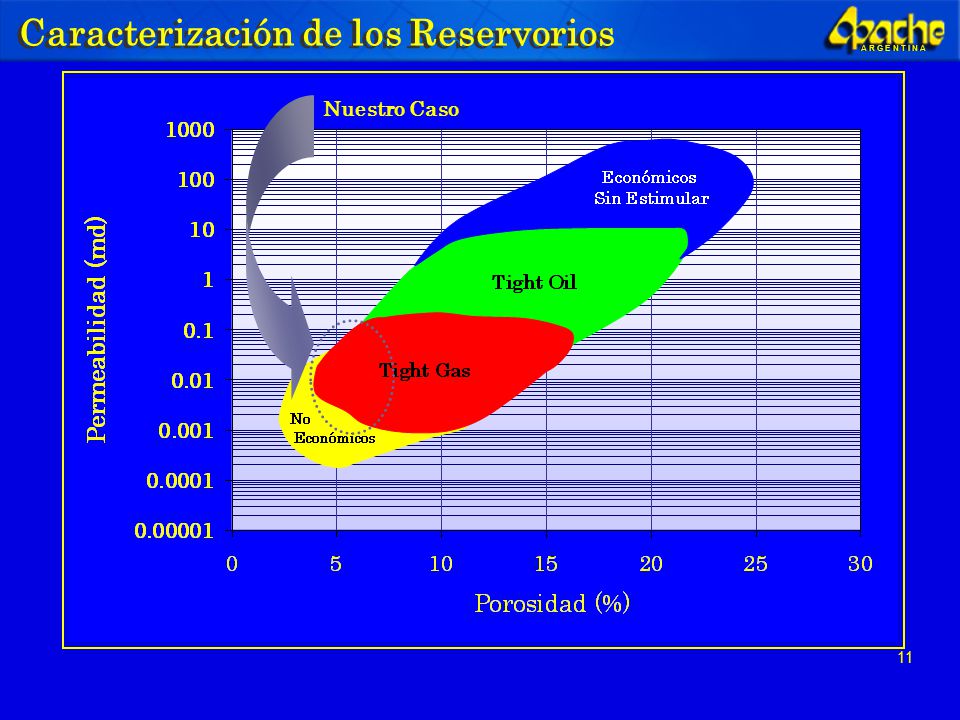

11 Caracterización de los Reservorios
Nuestro Caso

12 Perfil Combinado POa-1001 Tope Conglom. 2570 m MD Flow x12mm
Qg: 228,148 m3/d Pbd: 111 Kg/cm2 Tope Basam. 2595 m MD Flow x14mm Qg: 183,499 m3/d Pbd: 65 Kg/cm2

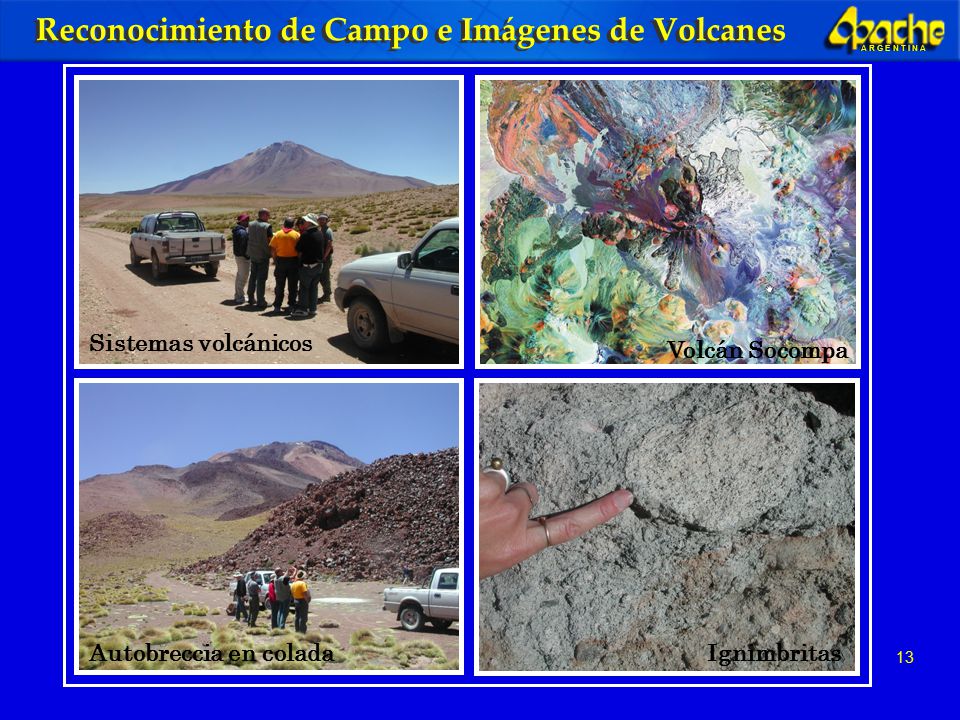

13 Reconocimiento de Campo e Imágenes de Volcanes
Sistemas volcánicos Volcán Socompa Autobreccia en colada Ignimbritas

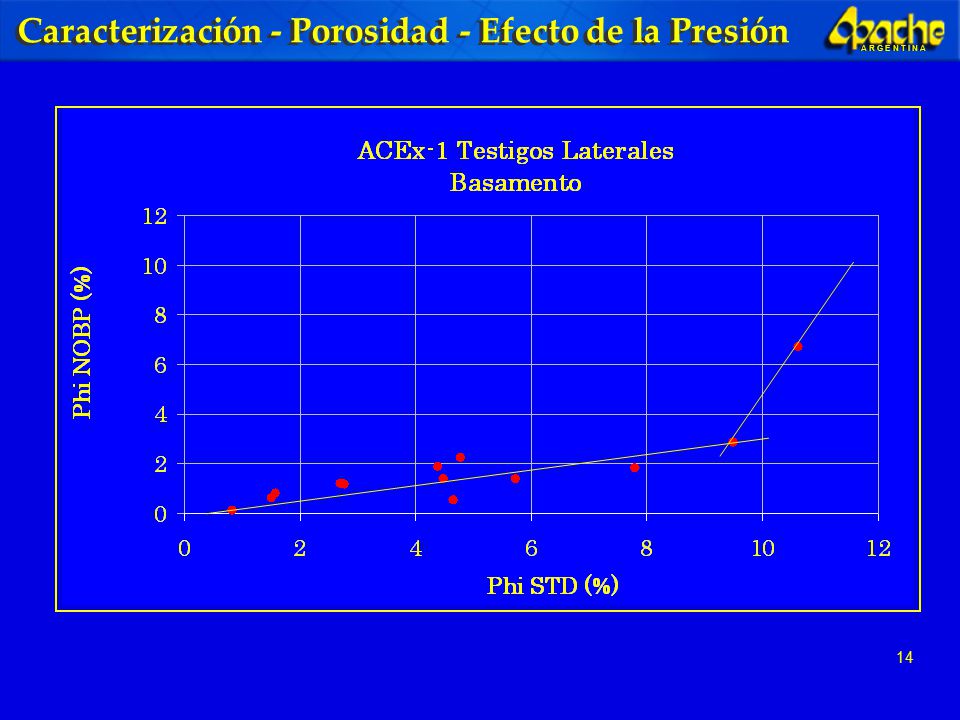

14 Caracterización - Porosidad - Efecto de la Presión

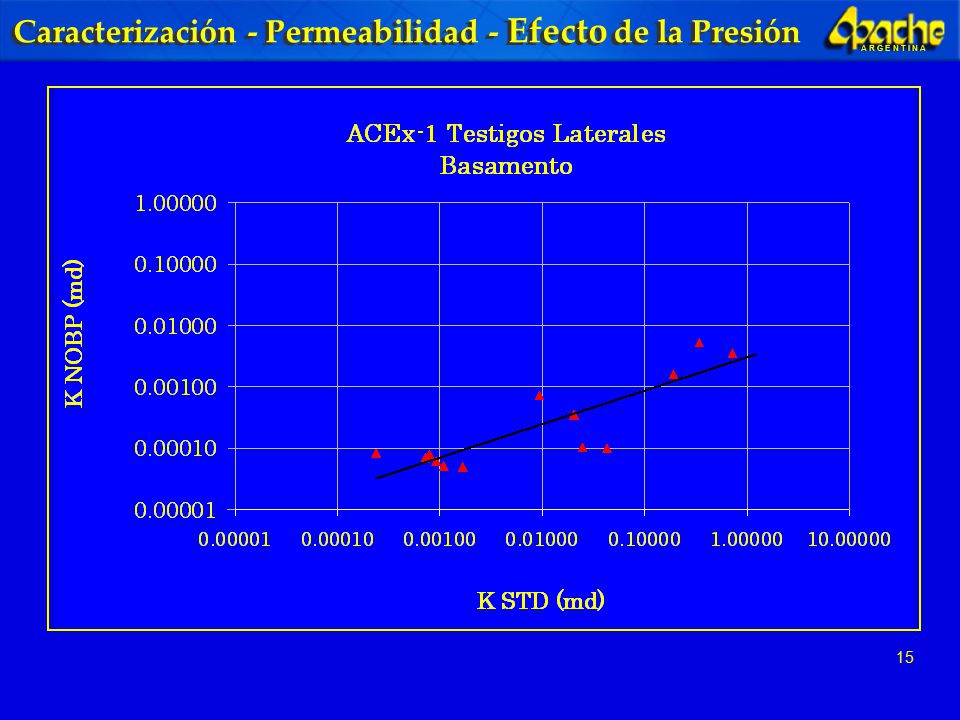

15 Caracterización - Permeabilidad - Efecto de la Presión

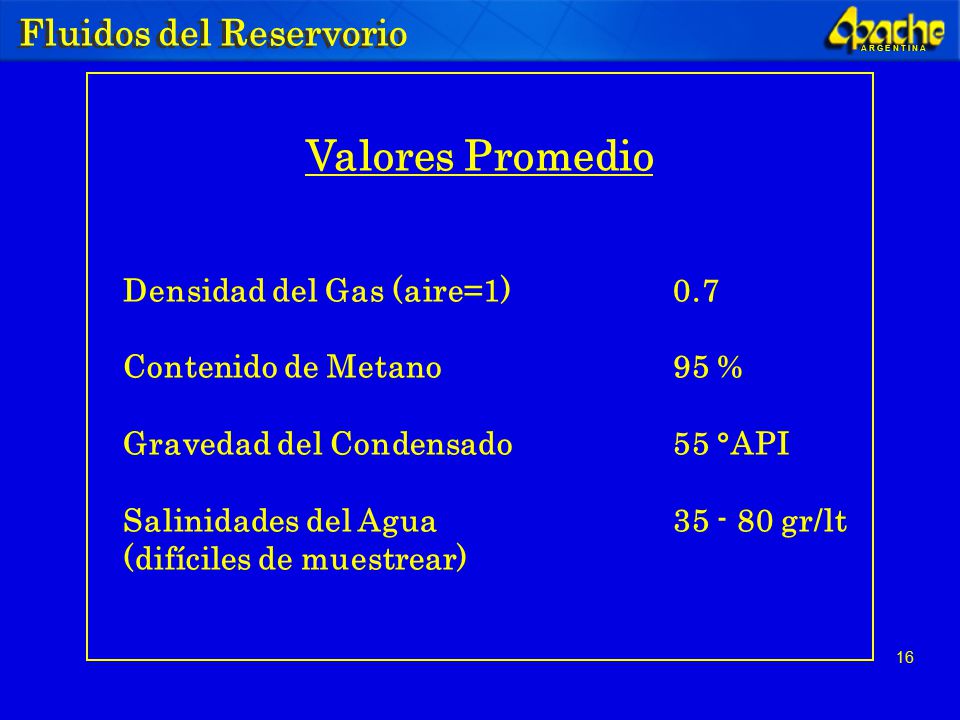

16 Fluidos del Reservorio
Valores Promedio Densidad del Gas (aire=1) 0.7 Contenido de Metano 95 % Gravedad del Condensado 55 °API Salinidades del Agua gr/lt (difíciles de muestrear)

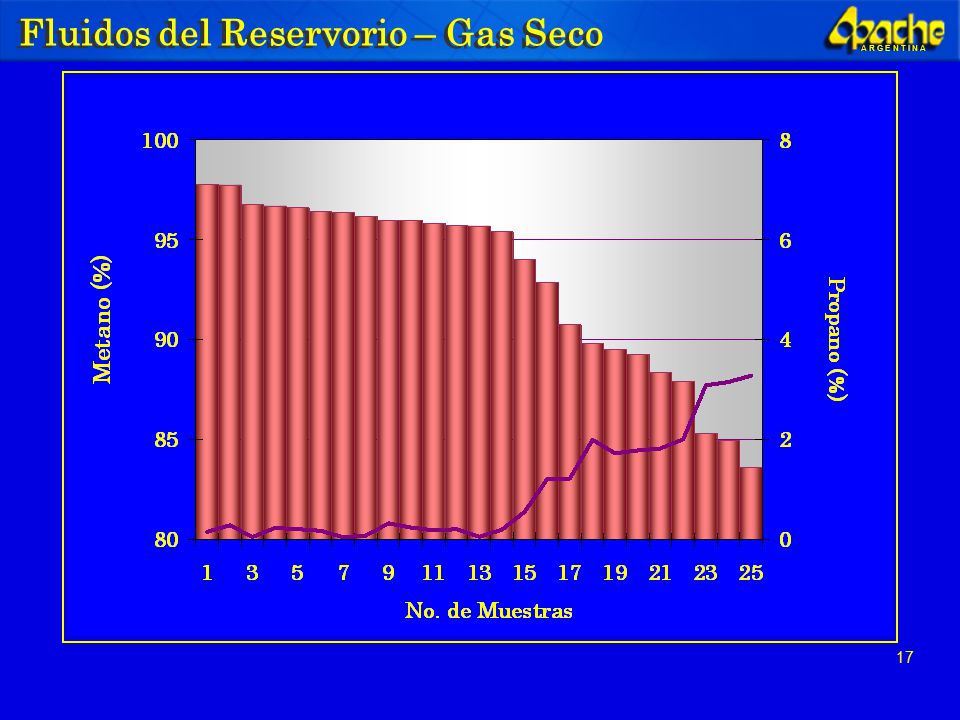

17 Fluidos del Reservorio – Gas Seco

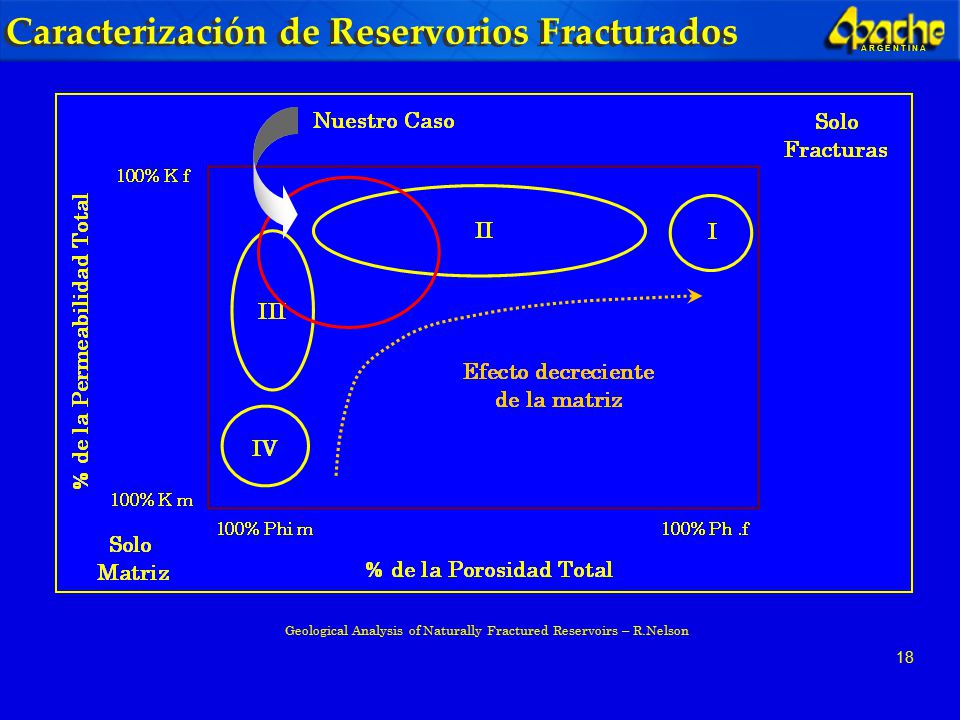

18 Caracterización de Reservorios Fracturados
Geological Analysis of Naturally Fractured Reservoirs – R.Nelson

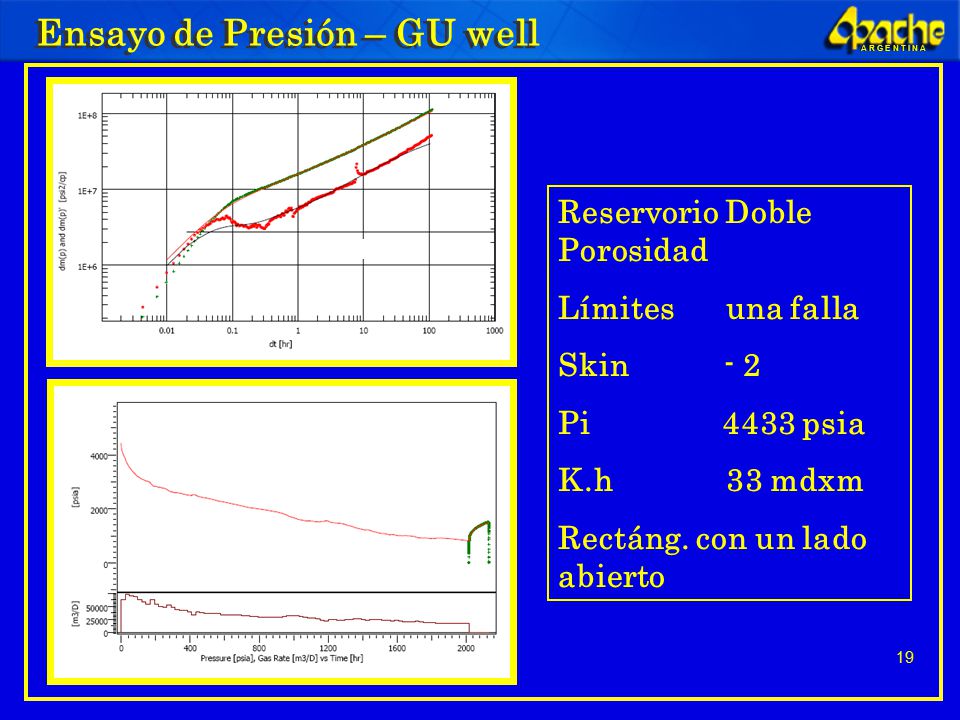

19 Ensayo de Presión – GU well
Reservorio Doble Porosidad Límites una falla Skin Pi psia K.h mdxm Rectáng. con un lado abierto

20 B.Robinson et al.- Evaluating Fracture Stimulation – SPE49079

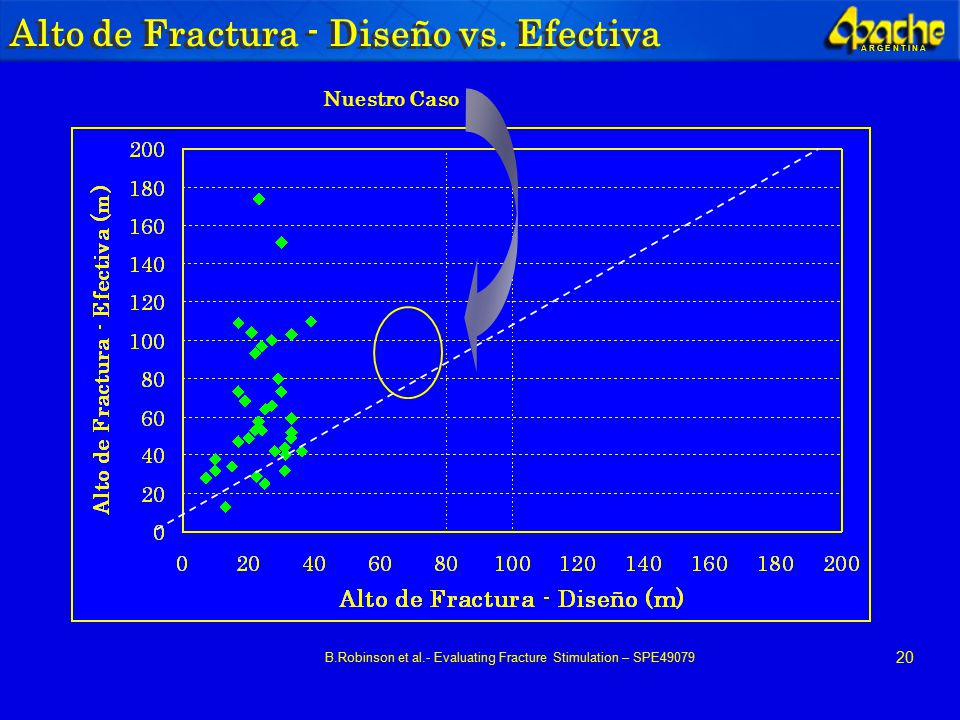

Alto de Fractura - Diseño vs. Efectiva Nuestro Caso B.Robinson et al.- Evaluating Fracture Stimulation – SPE49079

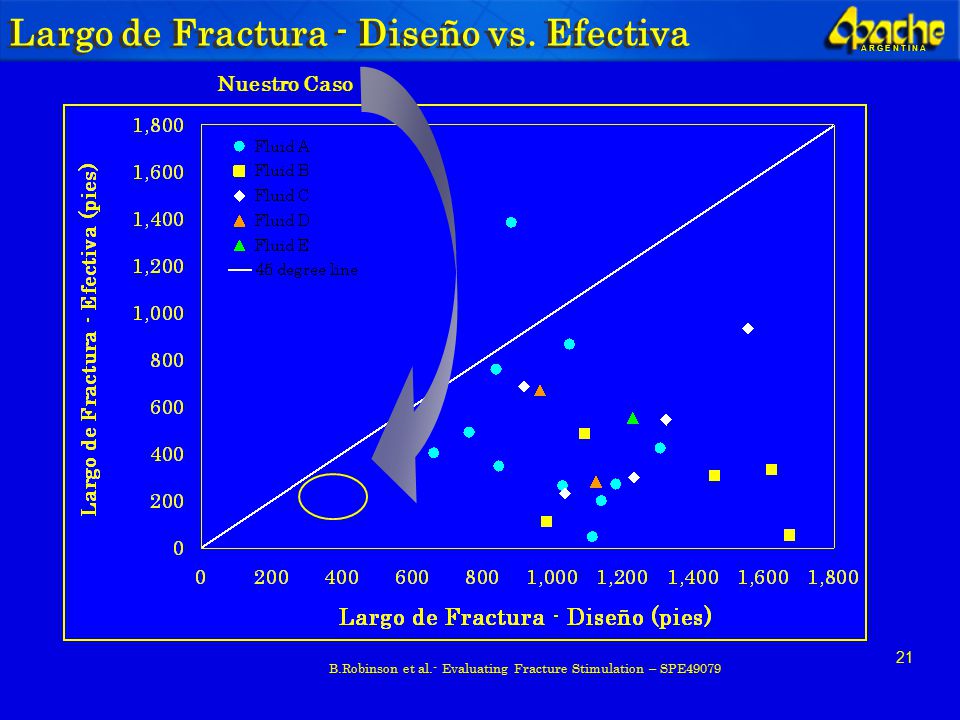

21 B.Robinson et al.- Evaluating Fracture Stimulation – SPE49079
Largo de Fractura - Diseño vs. Efectiva Nuestro Caso B.Robinson et al.- Evaluating Fracture Stimulation – SPE49079

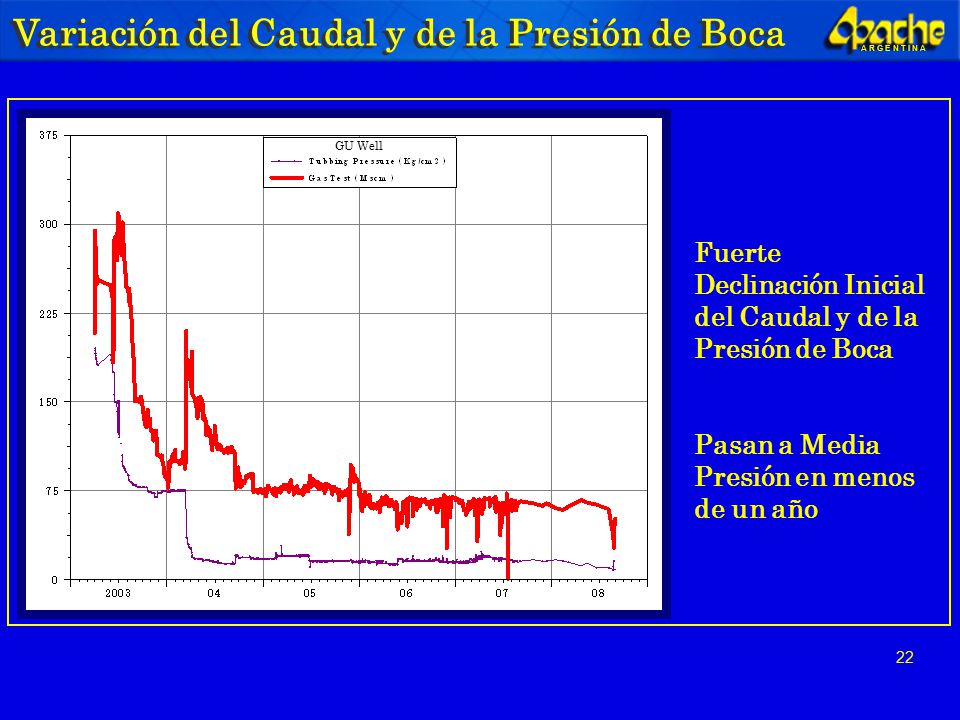

22 Variación del Caudal y de la Presión de Boca
GU Well Fuerte Declinación Inicial del Caudal y de la Presión de Boca Pasan a Media Presión en menos de un año

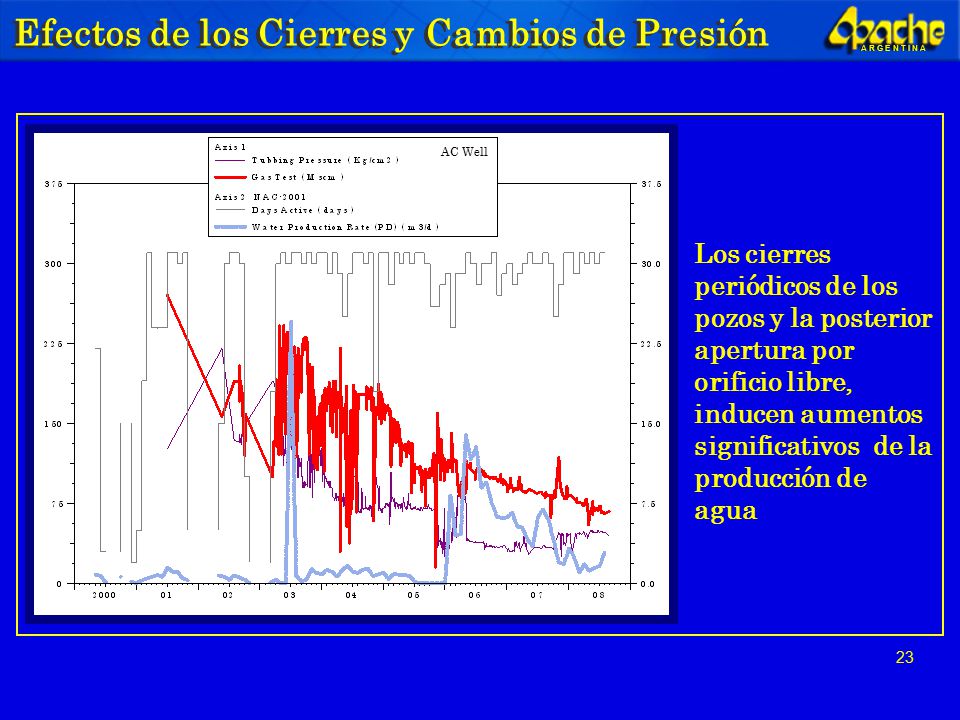

23 Efectos de los Cierres y Cambios de Presión
AC Well Los cierres periódicos de los pozos y la posterior apertura por orificio libre, inducen aumentos significativos de la producción de agua

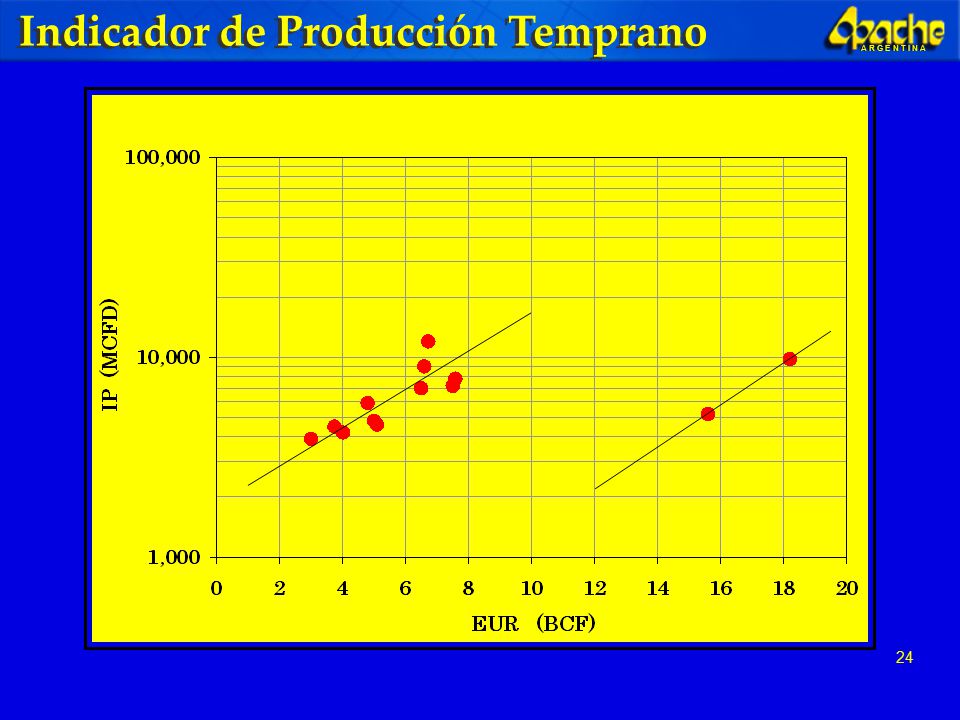

24 Indicador de Producción Temprano

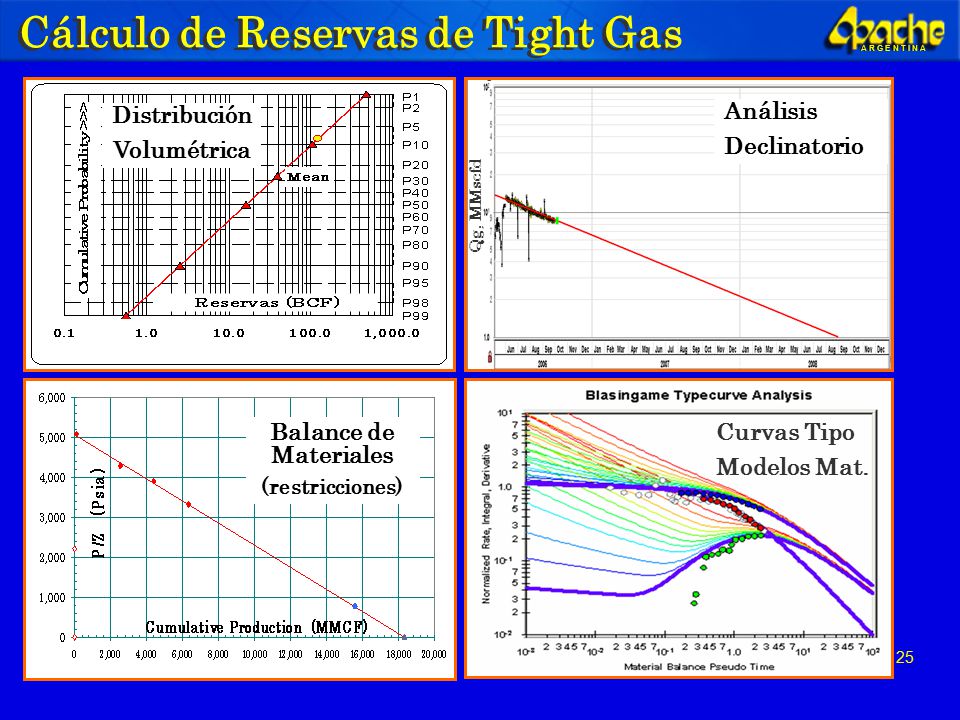

25 Cálculo de Reservas de Tight Gas
Distribución Volumétrica Análisis Declinatorio Qg, MMscfd Balance de Materiales (restricciones) Curvas Tipo Modelos Mat.

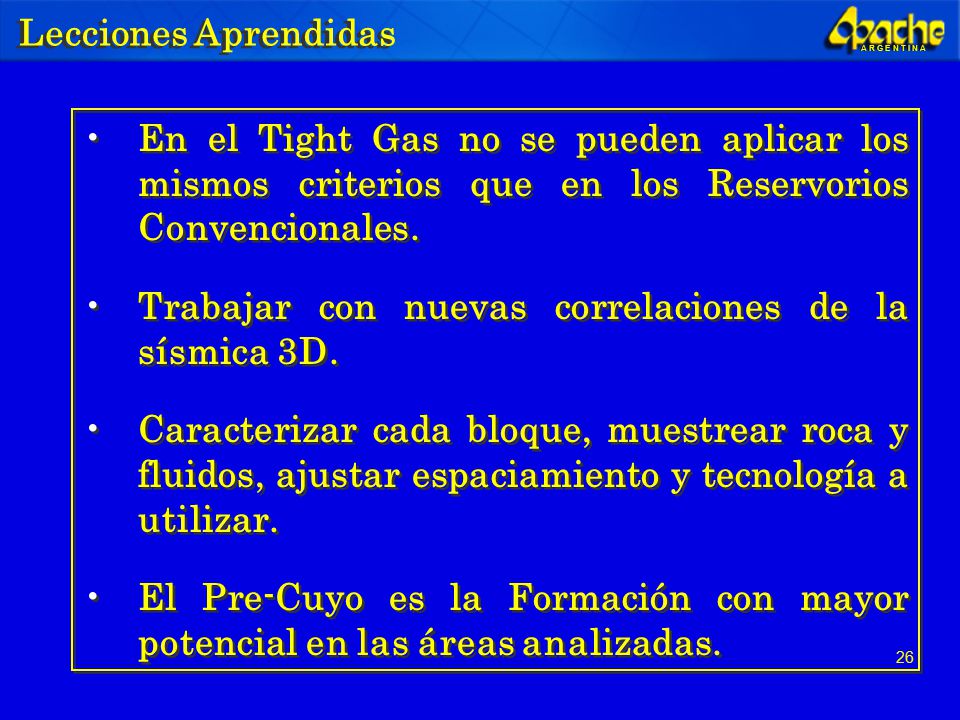

26 Lecciones Aprendidas En el Tight Gas no se pueden aplicar los mismos criterios que en los Reservorios Convencionales. Trabajar con nuevas correlaciones de la sísmica 3D. Caracterizar cada bloque, muestrear roca y fluidos, ajustar espaciamiento y tecnología a utilizar. El Pre-Cuyo es la Formación con mayor potencial en las áreas analizadas.

27 Lecciones Aprendidas (cont.)
Perforaciones nearbalance con salmueras de KCl, polímeros PHPA y dirección vertical en las Formaciones de interés. Control Geológico, Sónico de Onda Completa, Imágenes y Testigos Rotados para detectar los sweet spots, en general a menos de 100 m del tope de la Formación. Fracturación a mayores caudales, con geles de alta viscosidad y bajo residuo. Evitar ahogar al pozo y ponerlo a producir de inmediato.

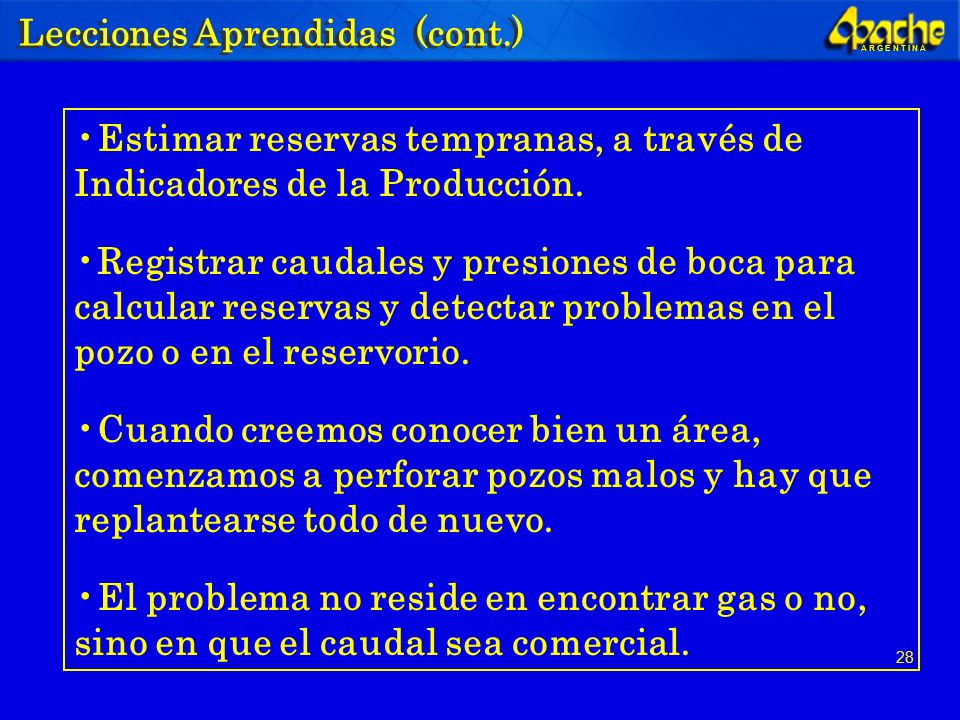

28 Lecciones Aprendidas (cont.)
Estimar reservas tempranas, a través de Indicadores de la Producción. Registrar caudales y presiones de boca para calcular reservas y detectar problemas en el pozo o en el reservorio. Cuando creemos conocer bien un área, comenzamos a perforar pozos malos y hay que replantearse todo de nuevo. El problema no reside en encontrar gas o no, sino en que el caudal sea comercial.

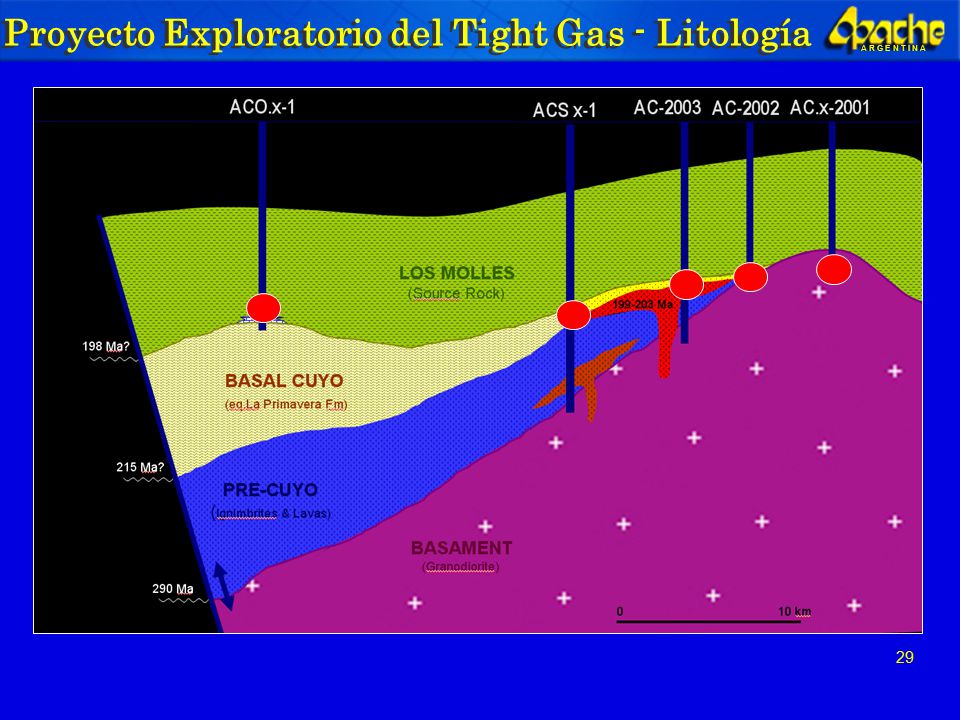

29 Proyecto Exploratorio del Tight Gas - Litología

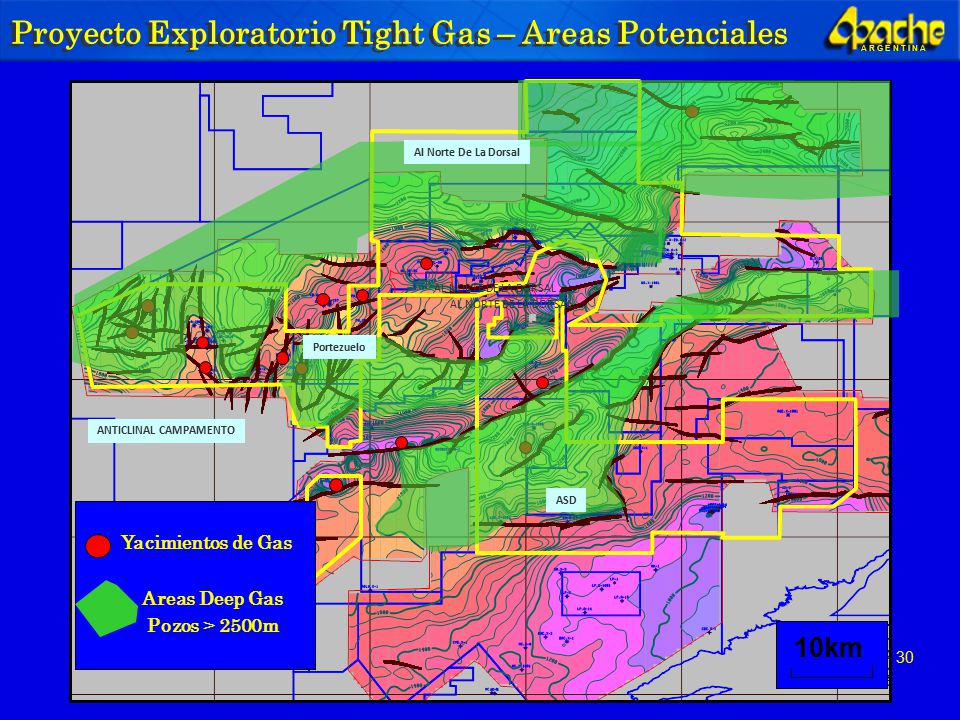

30 ANTICLINAL CAMPAMENTO
Proyecto Exploratorio Tight Gas – Areas Potenciales Al Norte De La Dorsal AL NORTE DE LA DORSAL AL NORTE DE LA DORSAL Portezuelo ANTICLINAL CAMPAMENTO ASD Yacimientos de Gas Areas Deep Gas Pozos > 2500m 10km

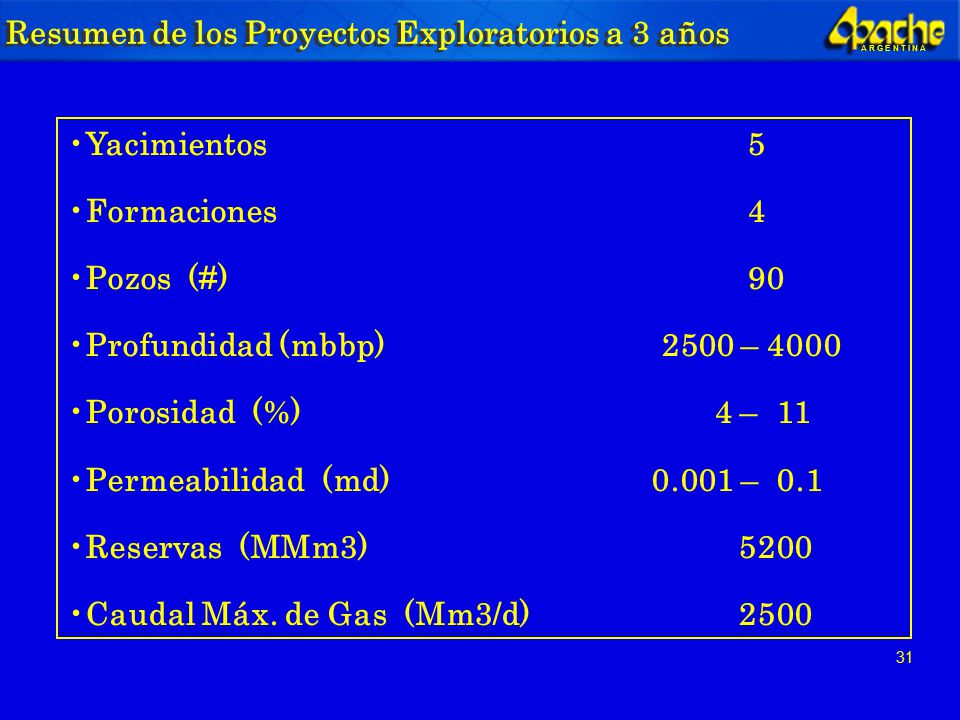

31 Resumen de los Proyectos Exploratorios a 3 años
Yacimientos Formaciones Pozos (#) Profundidad (mbbp) – 4000 Porosidad (%) – 11 Permeabilidad (md) – 0.1 Reservas (MMm3) Caudal Máx. de Gas (Mm3/d)

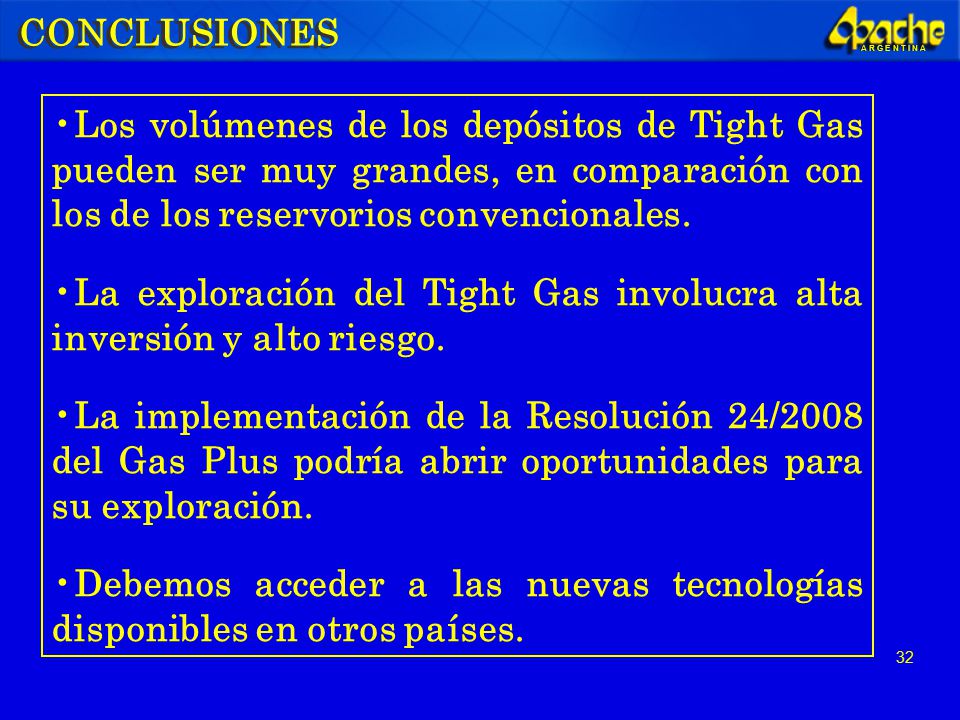

32 CONCLUSIONES Los volúmenes de los depósitos de Tight Gas pueden ser muy grandes, en comparación con los de los reservorios convencionales. La exploración del Tight Gas involucra alta inversión y alto riesgo. La implementación de la Resolución 24/2008 del Gas Plus podría abrir oportunidades para su exploración. Debemos acceder a las nuevas tecnologías disponibles en otros países.

33 CONCLUSIONES (cont.) Las Alianzas entre Cias. Operadoras, de Servicio y Universidades para desarrollar tecnología son exitosas en otros países y pueden serlo también en Argentina. Se requieren Recursos Humanos altamente especializados, que trabajen en equipos multidisciplinarios, para poner en producción y convertir en Reservas los Recursos del Tight Gas.

34 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural
MUCHAS GRACIAS ! Miguel Lavia 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural
