1 ENSAYO EBADE. EVALUACIÓN DE LA RESISTENCIA A LA FISURACIÓN DE LAS MEZCLAS BITUMINOSAS
Félix E. Pérez-Jiménez Rodrigo Miró Adriana Martínez

2 Contenido Introducción Objetivo Ensayo EBADE Materiales Plan de ensayo
Resultados Conclusiones

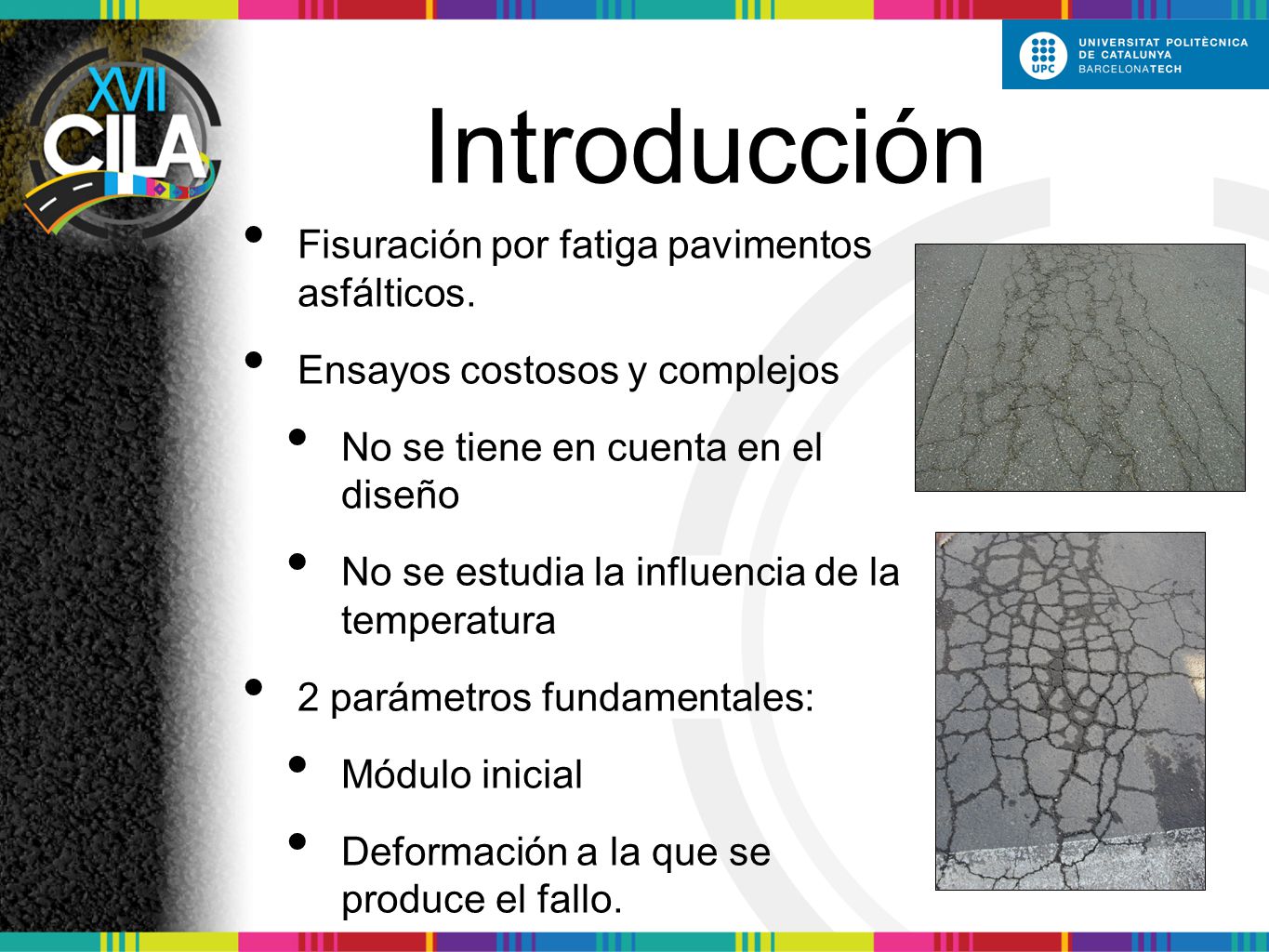

3 Introducción Fisuración por fatiga pavimentos asfálticos.
Ensayos costosos y complejos No se tiene en cuenta en el diseño No se estudia la influencia de la temperatura 2 parámetros fundamentales: Módulo inicial Deformación a la que se produce el fallo.

4 Objetivo Analizar la influencia del tipo de ligante y la temperatura en el comportamiento a fatiga de una mezcla bituminosa con una granulometría densa estándar, empleando el ensayo EBADE.

5 Ensayo EBADE Ensayo de BArrido de DEformaciones (EBADE)
Cíclico uniaxial controlado por deformación Señal impuesta: senoidal Frecuencia: 10 Hz. Aumento de amplitud def. cada 5000 ciclos Amplitud inicial: 25 x 10-6 Incremento de amplitud: 25 x 10-6 en cm

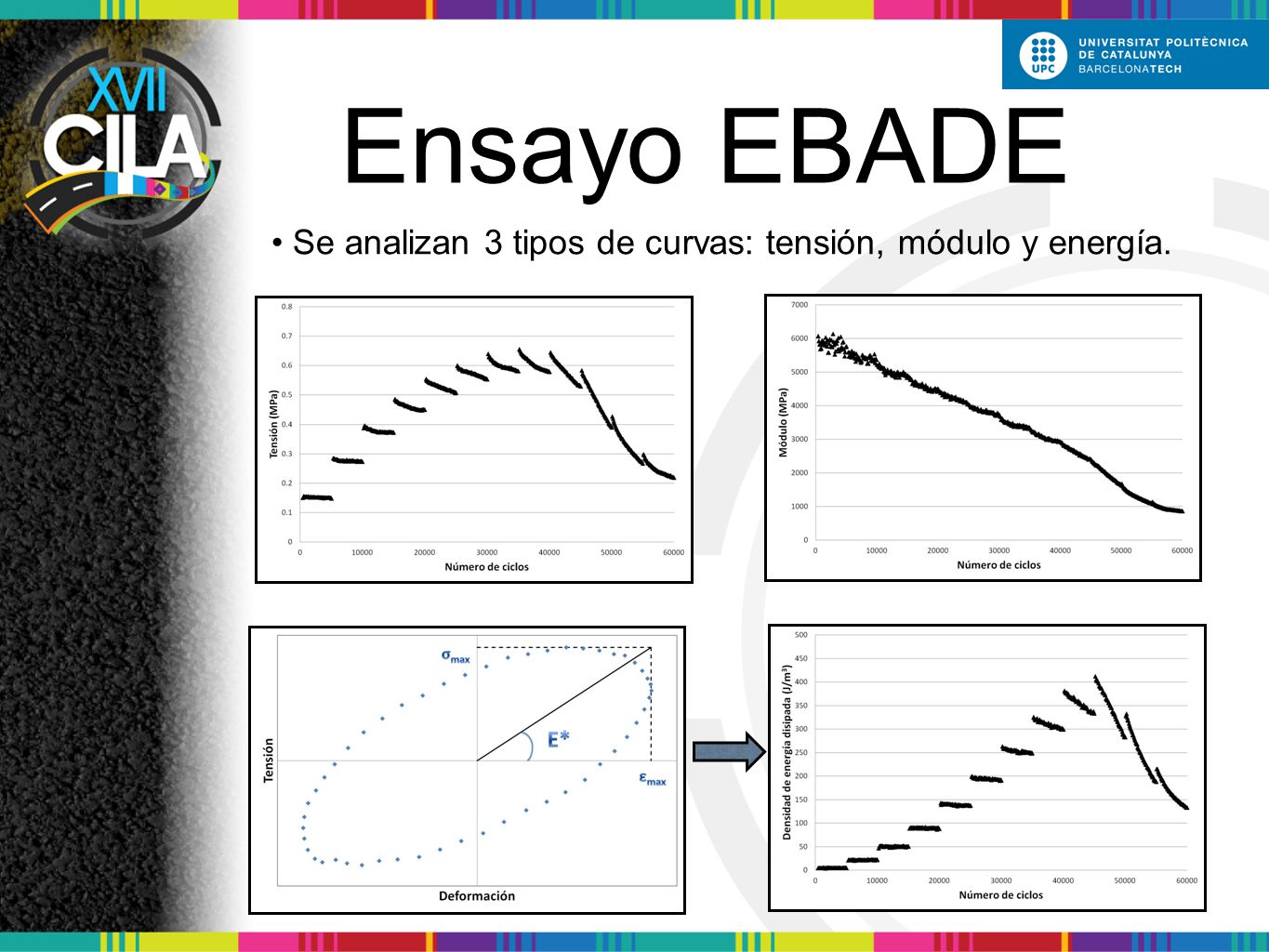

6 Ensayo EBADE Se analizan 3 tipos de curvas: tensión, módulo y energía.

7 Ensayo EBADE Se obtienen 2 parámetros: módulo inicial y deformación de fallo Módulo inicial: Promedio de todos los módulos medidos en los primeros 5000 ciclos. Densidad de energía máxima Deformación de fallo: Amplitud de def. para la cual la densidad de energía disipada cae por debajo del 50% del valor máximo.

8 Materiales 1 granulometría: AC16 surf D (contenido de ligante : 5.0% s.m)

9 Materiales 4 betunes: B 50/70 (1), B 50/70 (2), BM3c y BC 35/50
CARACTERÍSTICAS UNIDAD MÉTODO DE ENSAYO B 50/70 (1) B 50/70 (2) BM3c BC 35/50 Penetración a 25ºC 0,1mm EN 1426 59 68 67 50 Punto de Reblandecimiento ºC EN 1427 50.2 49.4 65.8 61.8 Punto Fragilidad Fraass EN 12593 -11 -17 -16 Recuperación elástica a 25˚C % EN 13398 88 Resistencia al envejecimiento Variación de masa EN 0.02 0.07 0.04 Penetración retenida 62 66 Incremento punto de reblandecimiento 7.0 7.2 4.4 7.7

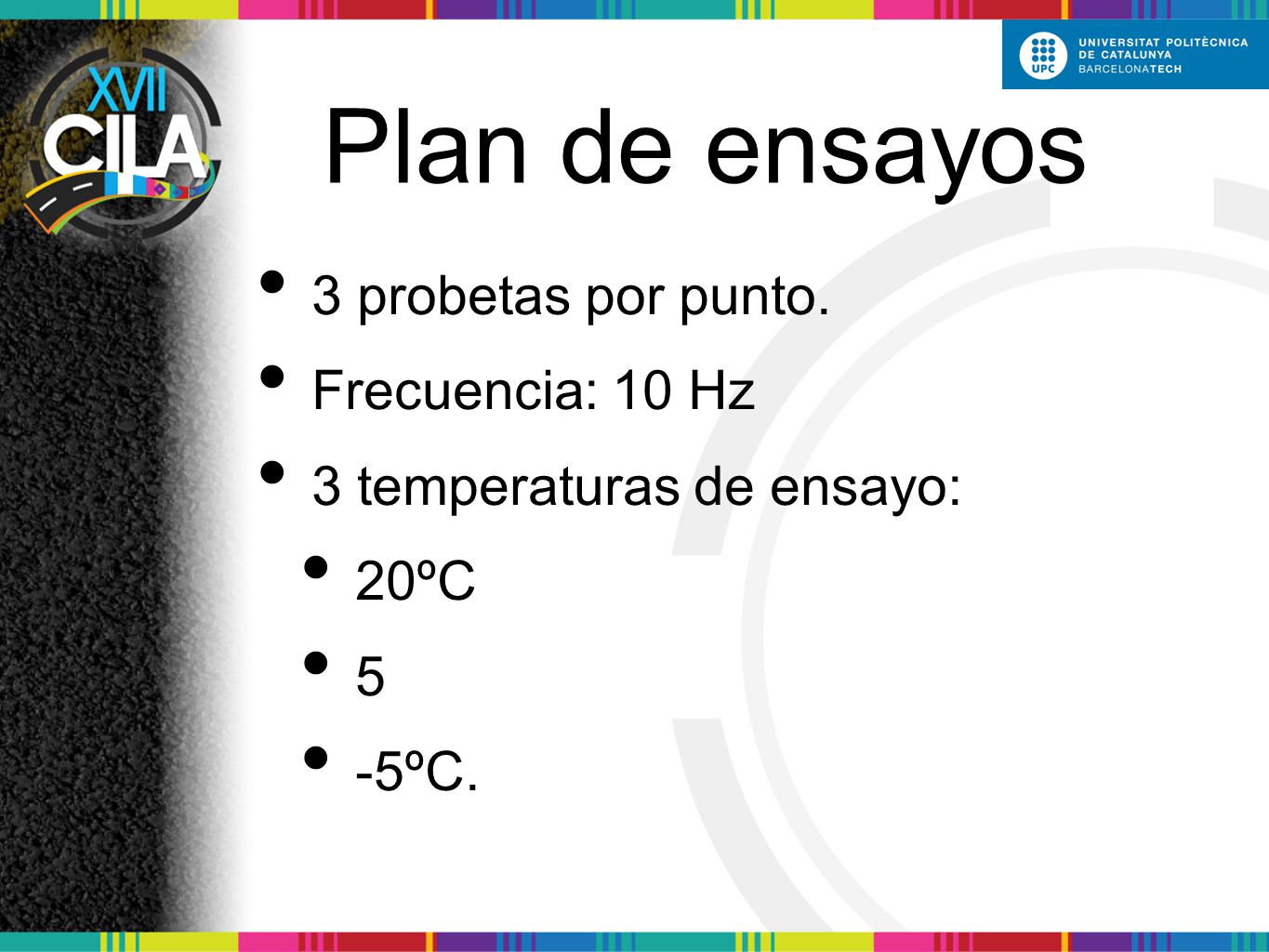

10 Plan de ensayos 3 probetas por punto. Frecuencia: 10 Hz
3 temperaturas de ensayo: 20ºC 5 -5ºC.

11 Resultados a 20ºC

12 Resultados

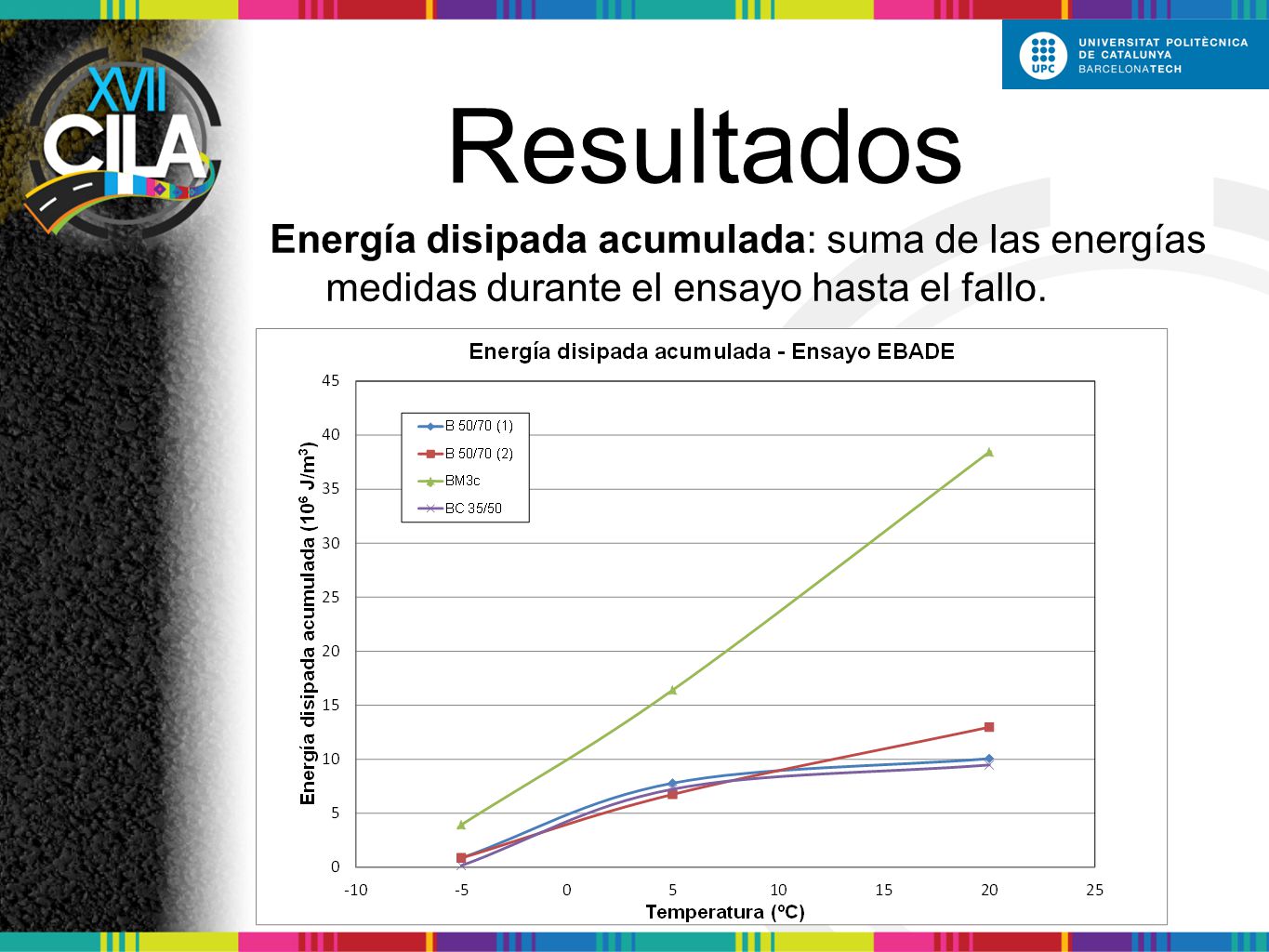

13 Resultados Energía disipada acumulada: suma de las energías medidas durante el ensayo hasta el fallo.

14 Resultados Deformación a tensión máxima: amplitud de deformación para que se alcanza la máxima tensión durante el ensayo.

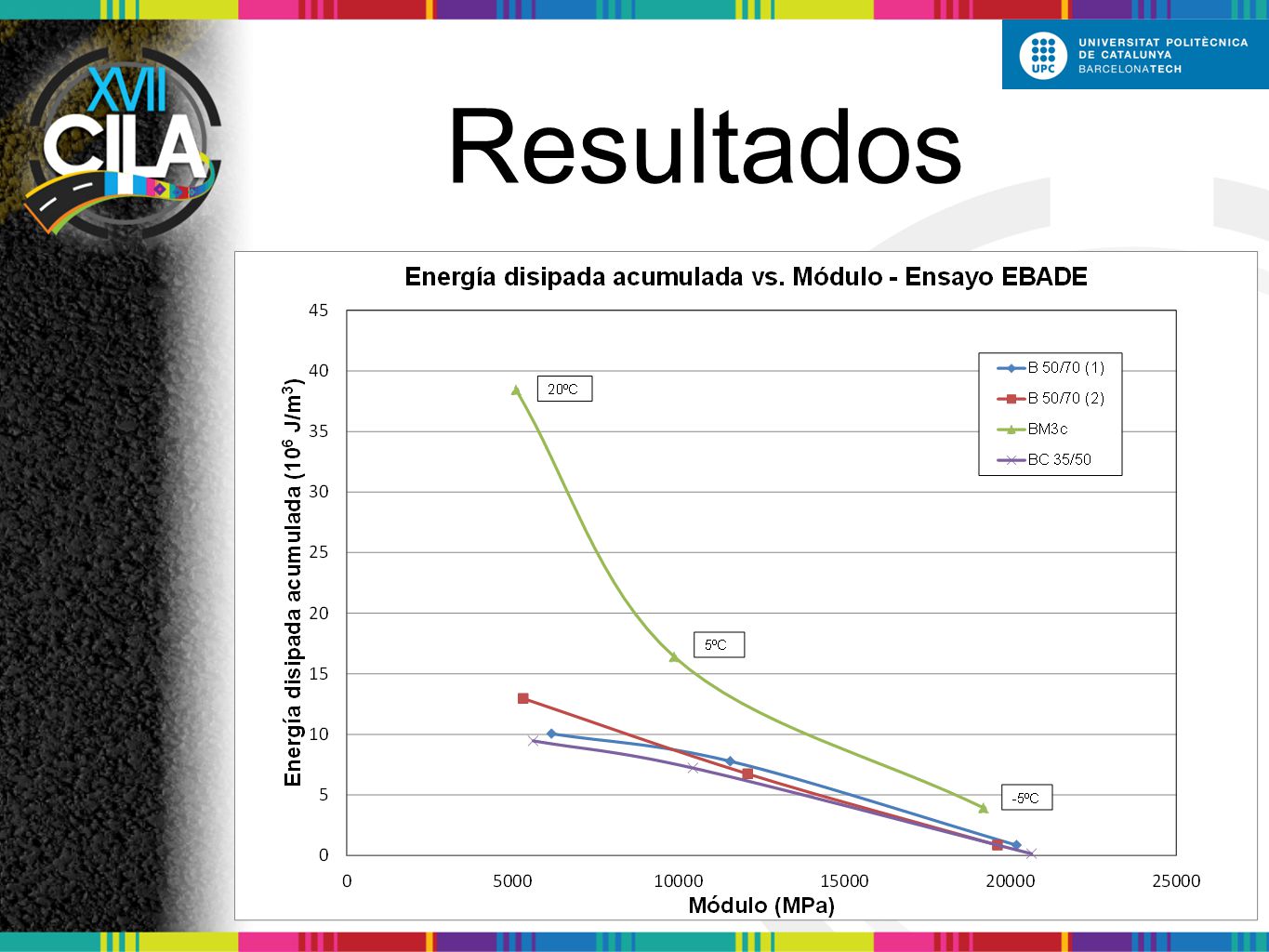

15 Resultados

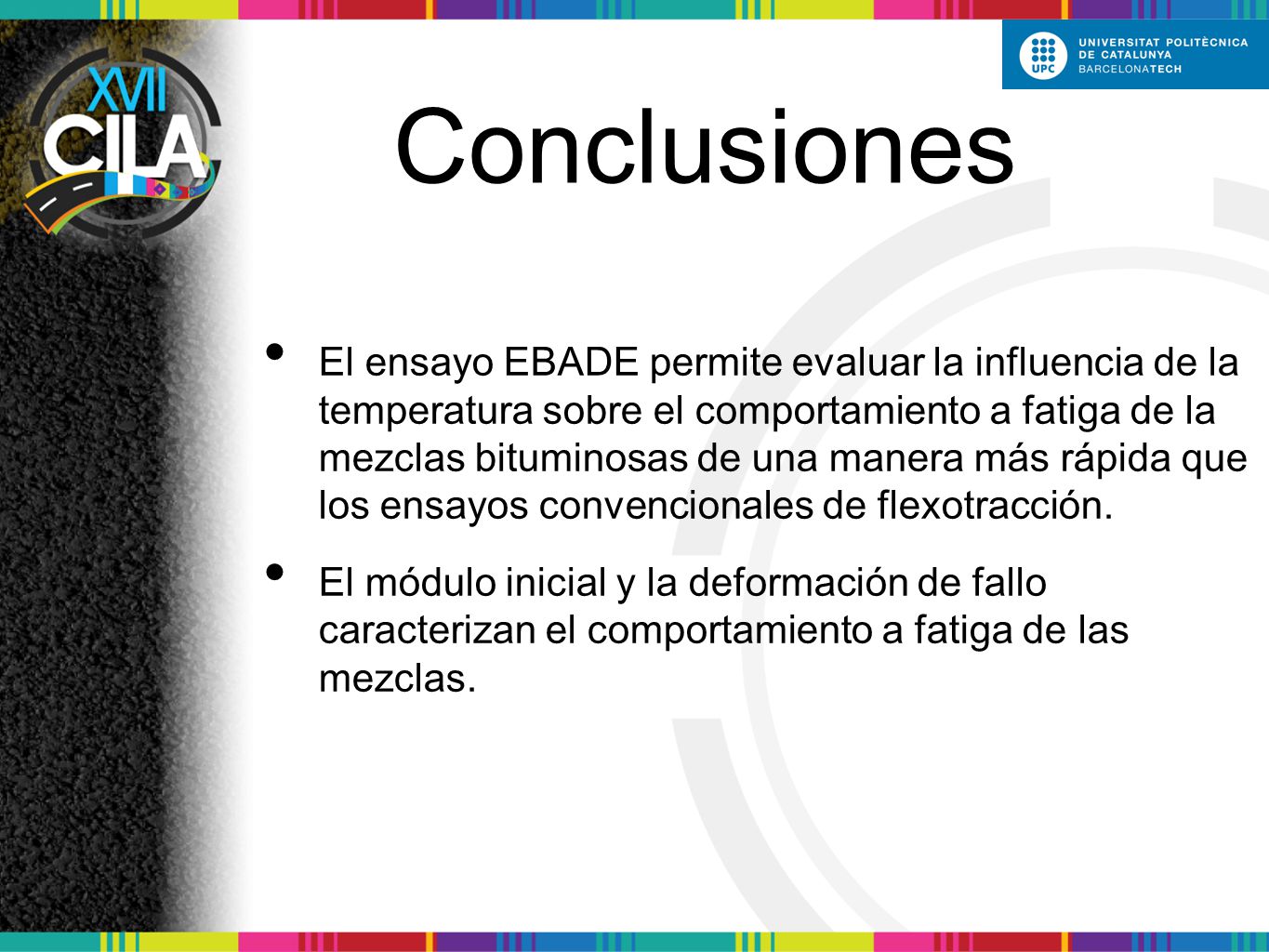

16 Conclusiones El ensayo EBADE permite evaluar la influencia de la temperatura sobre el comportamiento a fatiga de la mezclas bituminosas de una manera más rápida que los ensayos convencionales de flexotracción. El módulo inicial y la deformación de fallo caracterizan el comportamiento a fatiga de las mezclas.

17 Conclusiones Estos parámetros permiten obtener un conjunto de curvas de identidad que muestran la evolución del comportamiento a fatiga con la temperatura De las mezclas ensayadas, la fabricada con el ligante BM3c ha sido la que ha mostrado un comportamiento más dúctil en todo el rango de temperaturas.

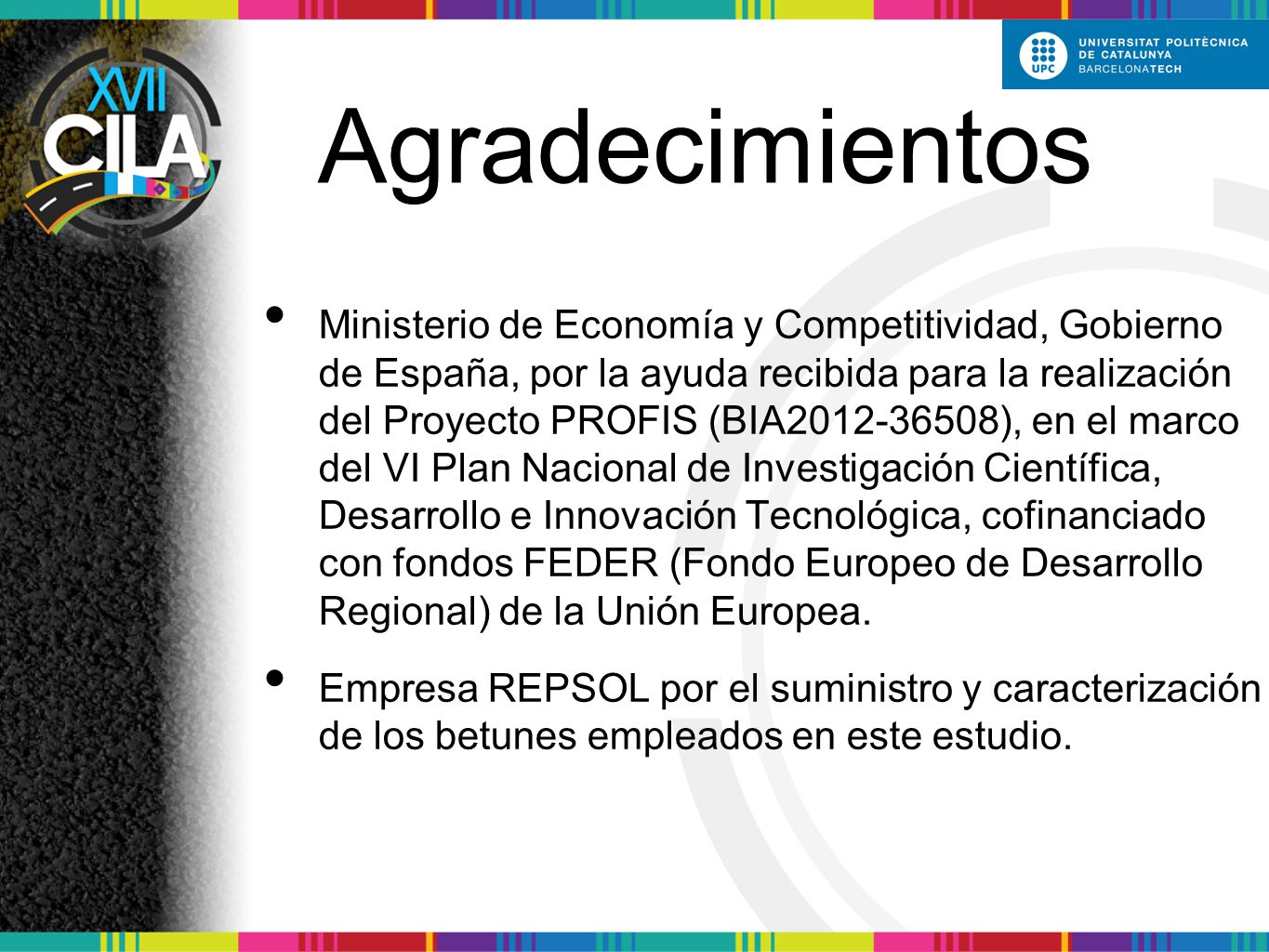

18 Agradecimientos Ministerio de Economía y Competitividad, Gobierno de España, por la ayuda recibida para la realización del Proyecto PROFIS (BIA ), en el marco del VI Plan Nacional de Investigación Científica, Desarrollo e Innovación Tecnológica, cofinanciado con fondos FEDER (Fondo Europeo de Desarrollo Regional) de la Unión Europea. Empresa REPSOL por el suministro y caracterización de los betunes empleados en este estudio.

19 MUCHAS GRACIAS POR SU ATENCIÓN
