1 Banco de Quices G2N14Oswaldo

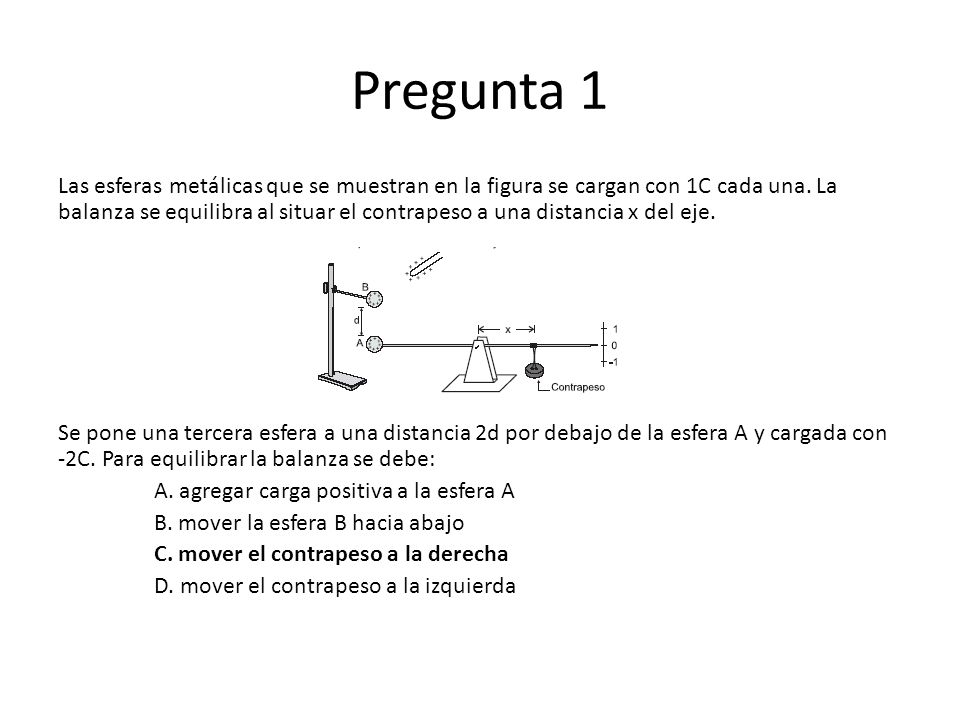

2 Pregunta 1 Las esferas metálicas que se muestran en la figura se cargan con 1C cada una. La balanza se equilibra al situar el contrapeso a una distancia x del eje. Se pone una tercera esfera a una distancia 2d por debajo de la esfera A y cargada con -2C. Para equilibrar la balanza se debe: A. agregar carga positiva a la esfera A B. mover la esfera B hacia abajo C. mover el contrapeso a la derecha D. mover el contrapeso a la izquierda

3 Pregunta 2 Una resistencia Ro se conecta en paralelo a otra resistencia R, como indica la figura. Si se tiene que la resistencia equivalente entre los puntos a y b igual a Ro /4, se debe cumplir que el valor de R es igual a: 

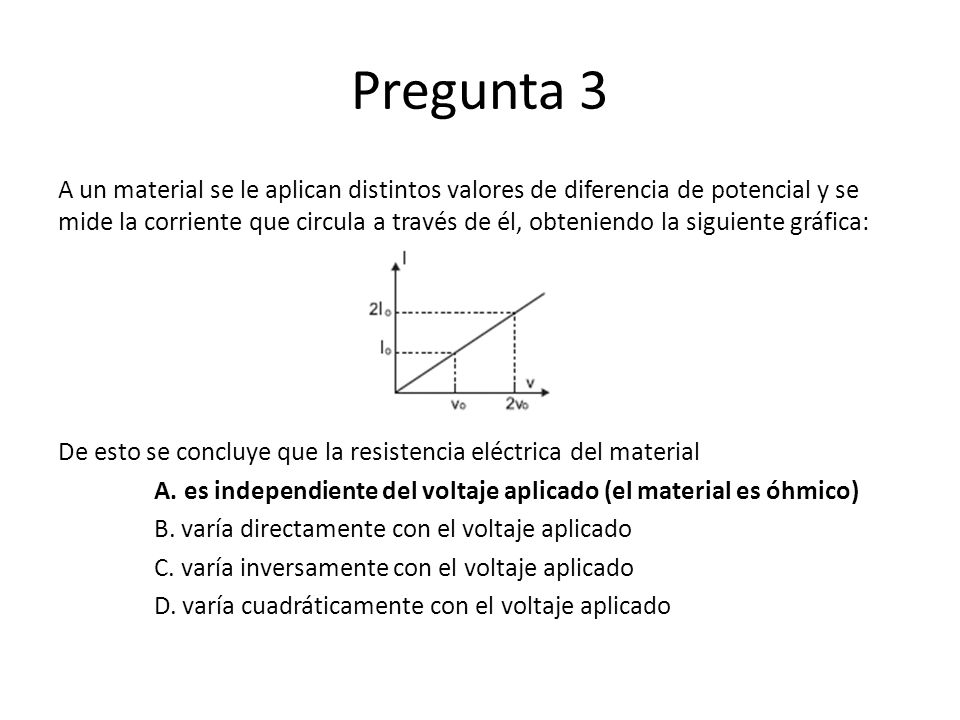

4 Pregunta 3 A un material se le aplican distintos valores de diferencia de potencial y se mide la corriente que circula a través de él, obteniendo la siguiente gráfica: De esto se concluye que la resistencia eléctrica del material A. es independiente del voltaje aplicado (el material es óhmico) B. varía directamente con el voltaje aplicado C. varía inversamente con el voltaje aplicado D. varía cuadráticamente con el voltaje aplicado

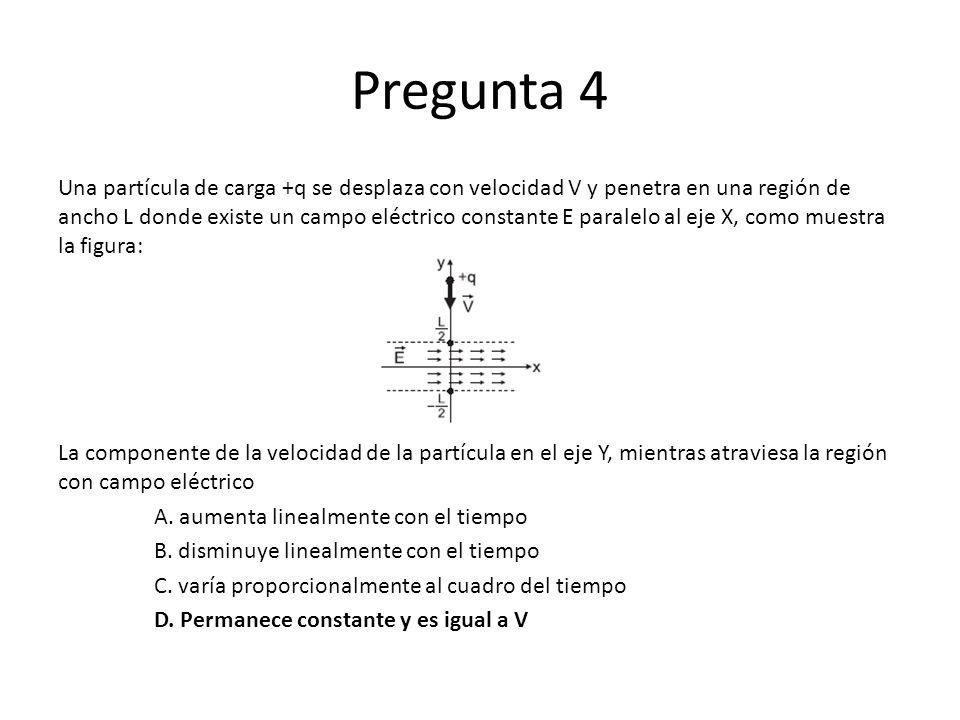

5 Pregunta 4 Una partícula de carga +q se desplaza con velocidad V y penetra en una región de ancho L donde existe un campo eléctrico constante E paralelo al eje X, como muestra la figura: La componente de la velocidad de la partícula en el eje Y, mientras atraviesa la región con campo eléctrico A. aumenta linealmente con el tiempo B. disminuye linealmente con el tiempo C. varía proporcionalmente al cuadro del tiempo D. Permanece constante y es igual a V

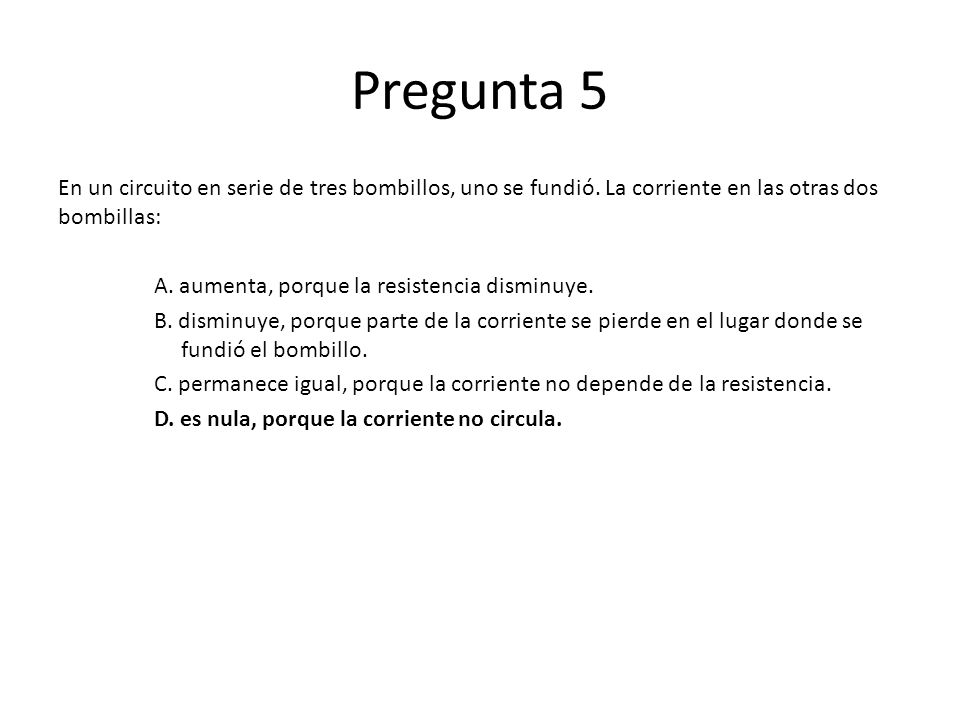

6 Pregunta 5 En un circuito en serie de tres bombillos, uno se fundió. La corriente en las otras dos bombillas: A. aumenta, porque la resistencia disminuye. B. disminuye, porque parte de la corriente se pierde en el lugar donde se fundió el bombillo. C. permanece igual, porque la corriente no depende de la resistencia. D. es nula, porque la corriente no circula.

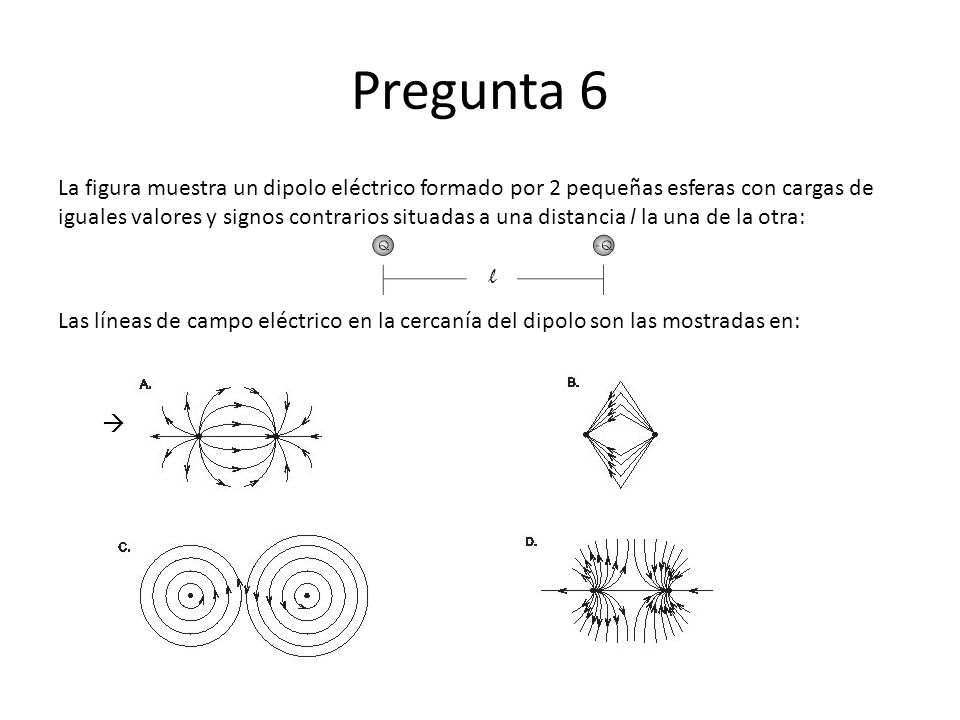

7 Pregunta 6 La figura muestra un dipolo eléctrico formado por 2 pequeñas esferas con cargas de iguales valores y signos contrarios situadas a una distancia l la una de la otra: Las líneas de campo eléctrico en la cercanía del dipolo son las mostradas en: 

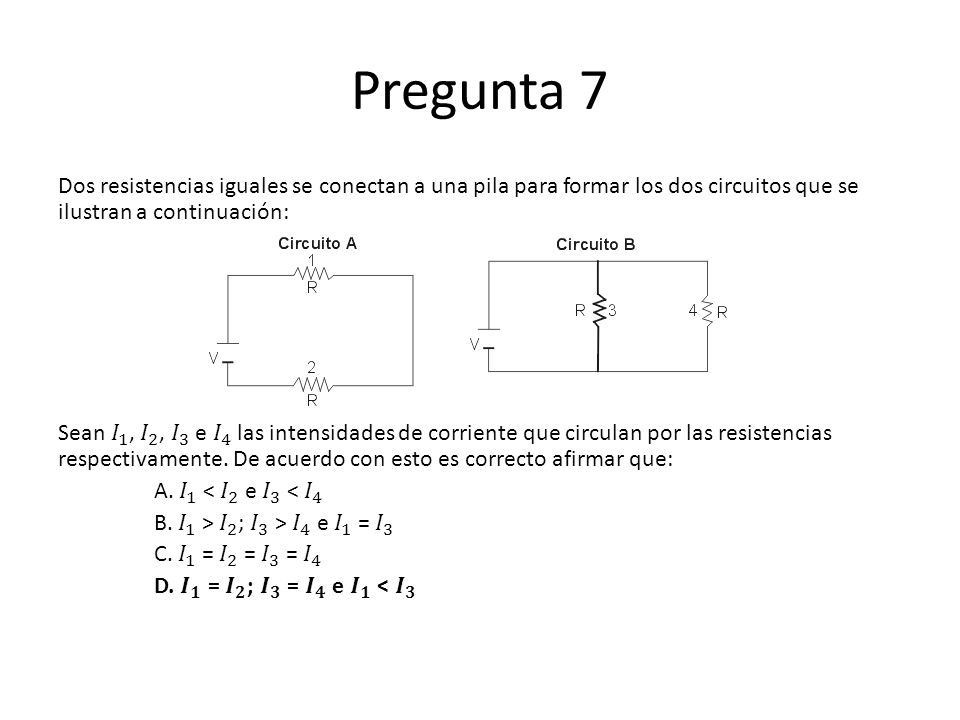

8 Pregunta 7 Dos resistencias iguales se conectan a una pila para formar los dos circuitos que se ilustran a continuación: Sean 𝐼 1 , 𝐼 2 , 𝐼 3 e 𝐼 4 las intensidades de corriente que circulan por las resistencias respectivamente. De acuerdo con esto es correcto afirmar que: A. 𝐼 1 < 𝐼 2 e 𝐼 3 < 𝐼 4 B. 𝐼 1 > 𝐼 2 ; 𝐼 3 > 𝐼 4 e 𝐼 1 = 𝐼 3 C. 𝐼 1 = 𝐼 2 = 𝐼 3 = 𝐼 4 D. 𝑰 𝟏 = 𝑰 𝟐 ; 𝑰 𝟑 = 𝑰 𝟒 e 𝑰 𝟏 < 𝑰 𝟑

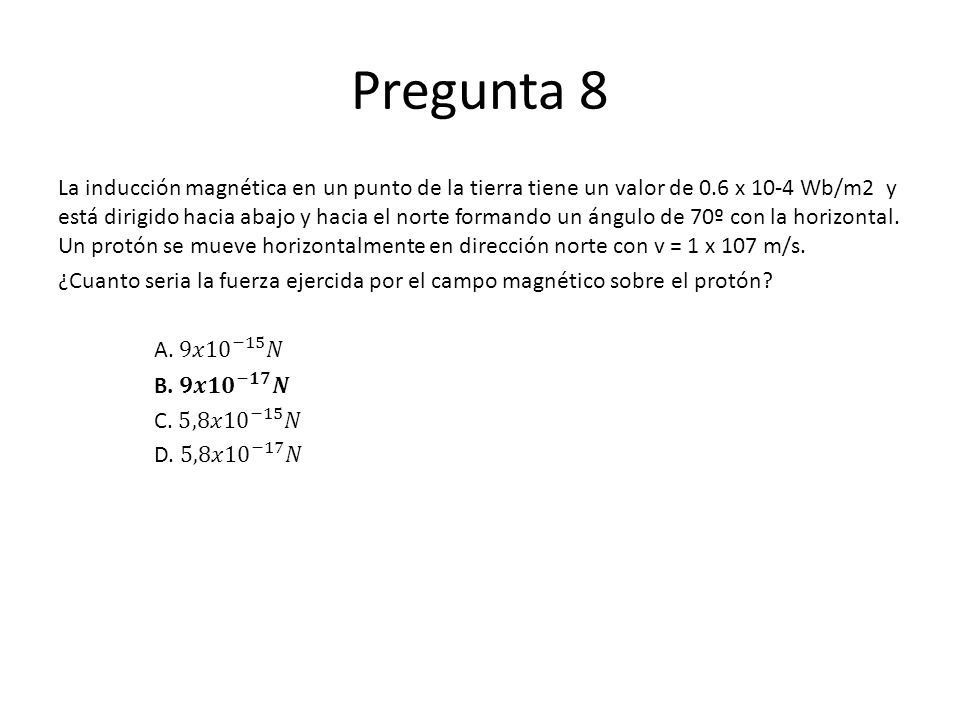

9 Pregunta 8 La inducción magnética en un punto de la tierra tiene un valor de 0.6 x 10-4 Wb/m2 y está dirigido hacia abajo y hacia el norte formando un ángulo de 70º con la horizontal. Un protón se mueve horizontalmente en dirección norte con v = 1 x 107 m/s. ¿Cuanto seria la fuerza ejercida por el campo magnético sobre el protón? A. 9𝑥10 −15 𝑁 B. 𝟗𝒙𝟏𝟎 −𝟏𝟕 𝑵 C. 5,8𝑥10 −15 𝑁 D. 5,8𝑥10 −17 𝑁

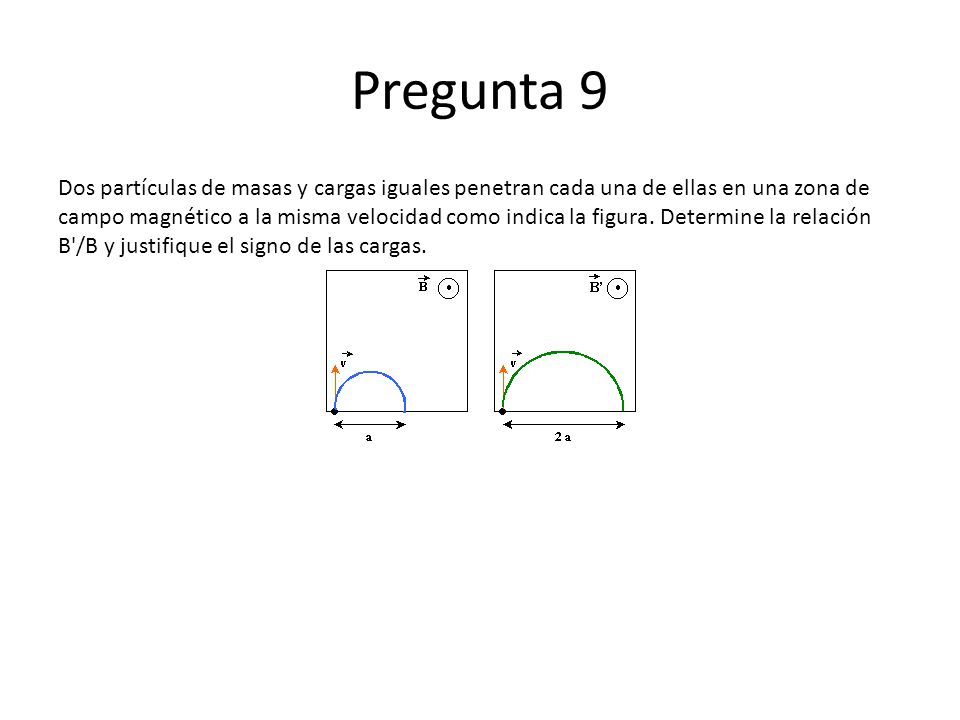

10 Pregunta 9 Dos partículas de masas y cargas iguales penetran cada una de ellas en una zona de campo magnético a la misma velocidad como indica la figura. Determine la relación B'/B y justifique el signo de las cargas.
