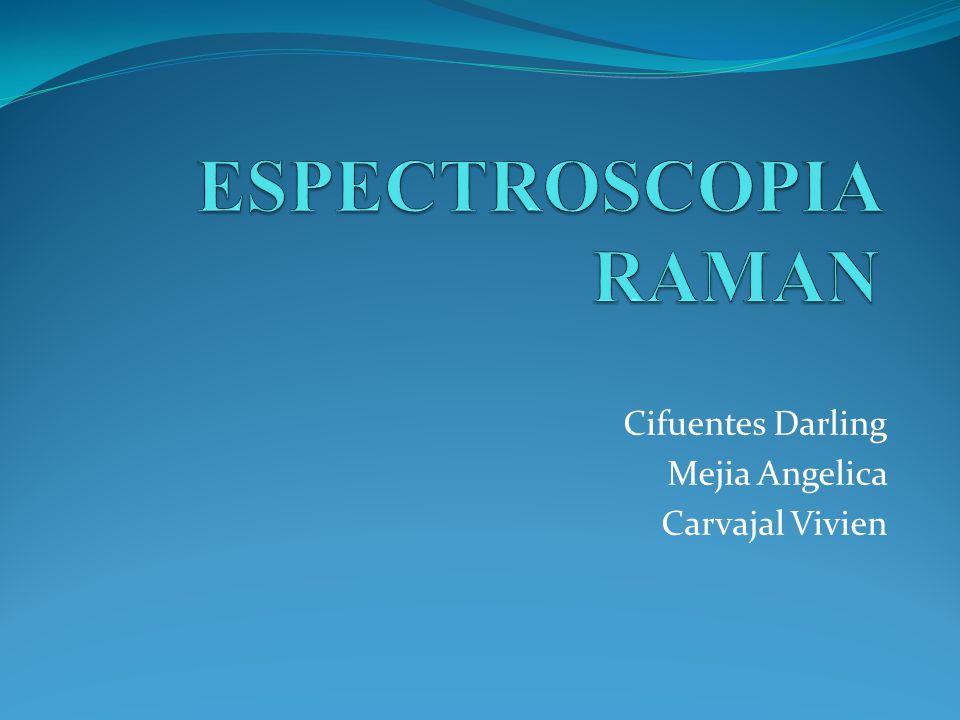

ESPECTROSCOPIA RAMAN Cifuentes Darling Mejia Angelica Carvajal Vivien

2 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.

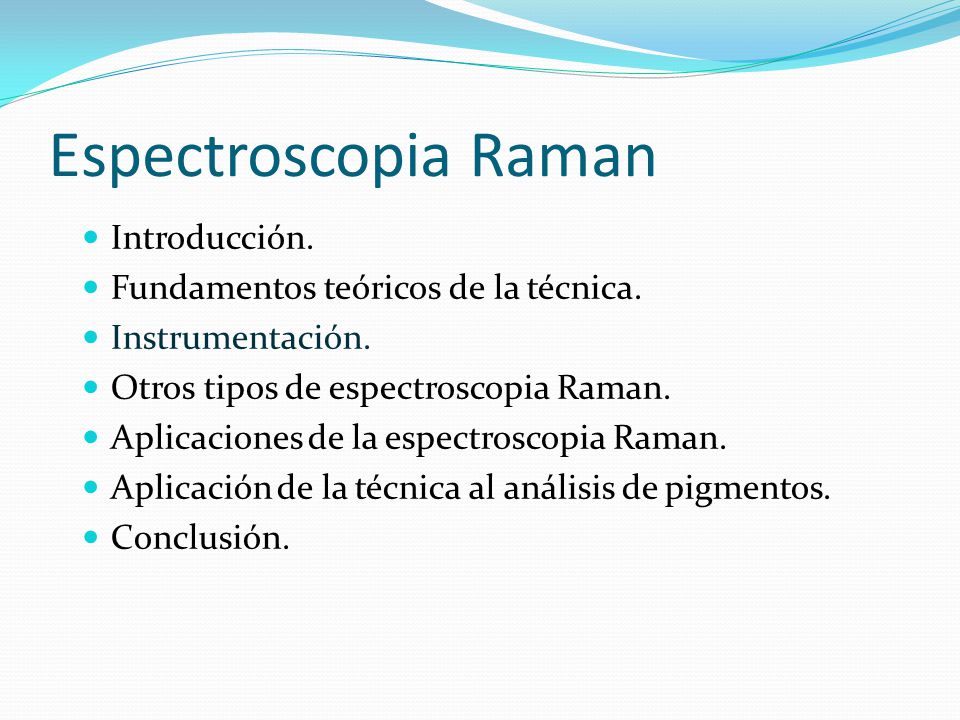

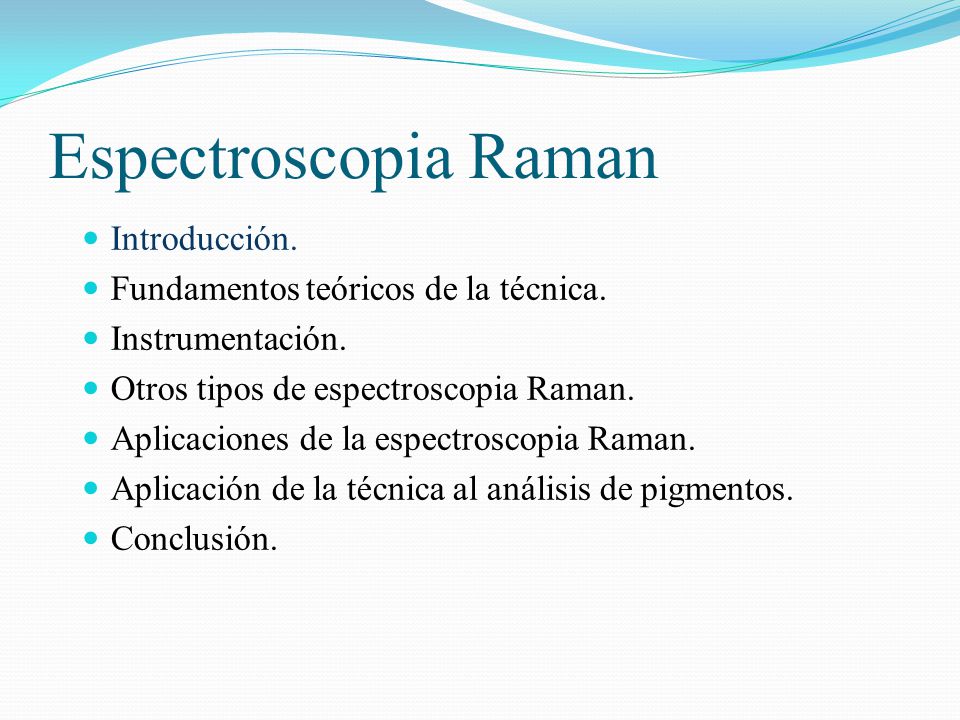

Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

3 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.

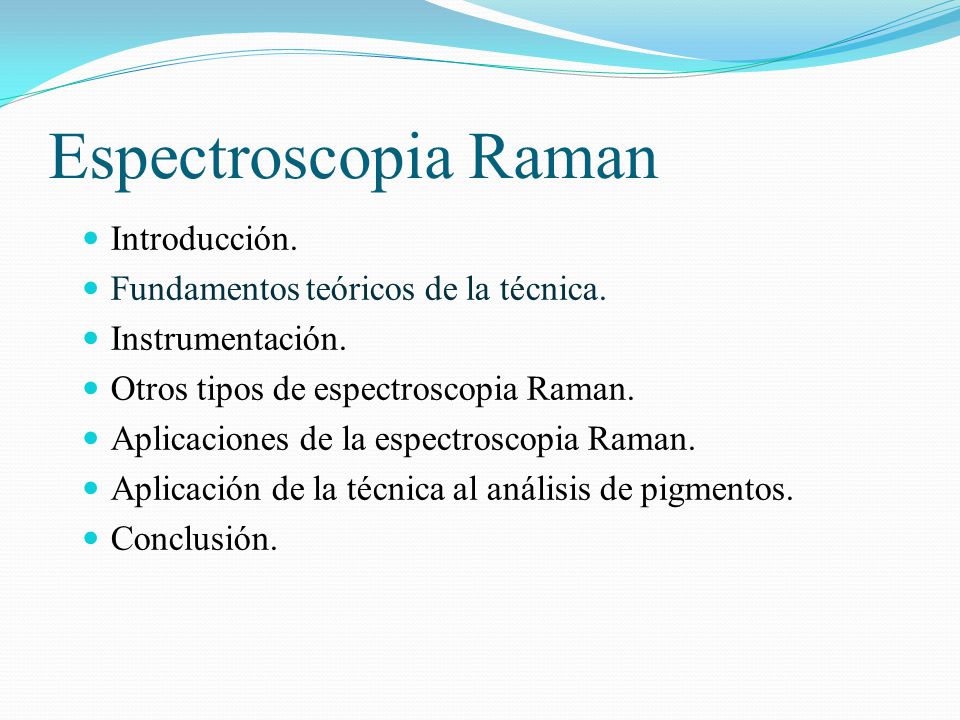

Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

4 Introducción. Descripción del efecto Raman. Por Chandrasekhara Venkata Raman. Publicación en Nature de Raman y Krishnan sobre radiación secundaria. Un alumno de un físico indio observó un cambio de color en un rayo y su equipo no podía eliminar este efecto. Sospecharon que esto se debía a una propiedad de la sustancia. Raman obtiene el Nobel en física por su trabajo en el efecto Raman 1920 1923 1928 1930 Chandrasekhara Venkata Raman.

5 Introducción. Espectroscopia Raman

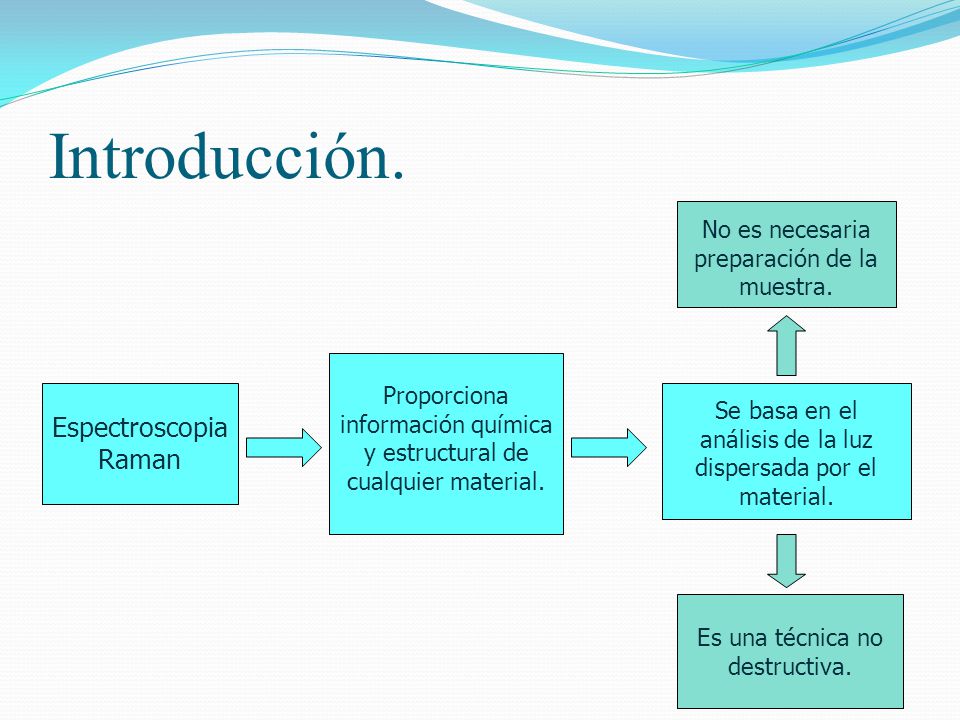

No es necesaria preparación de la muestra. Proporciona información química y estructural de cualquier material. Se basa en el análisis de la luz dispersada por el material. Espectroscopia Raman Es una técnica no destructiva.

6 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.
Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

7 Fundamento teórico de la técnica.
Espectro Raman de CCl4 excitado con un láser de argón de longitud de onda 488 nm. Tres tipos de radiación emitida. Dispersión Stokes, anti-Stokes y Rayleigh. La dispersión Rayleigh es significativamente más intensa. Modelos de desplazamiento idénticos a ambos lados. Líneas Stokes más intensas que anti-Stokes. Se usa la parte Stokes del espectro.

8 Fundamento teórico de la técnica.
DISPERSIÓN RAMAN VS DISPERSIÓN RAYLEIGH. Tanto la dispersión Stokes como la anti-Stokes difieren con la dispersión Rayleigh en ±ΔE.

9 Fundamento teórico de la técnica.

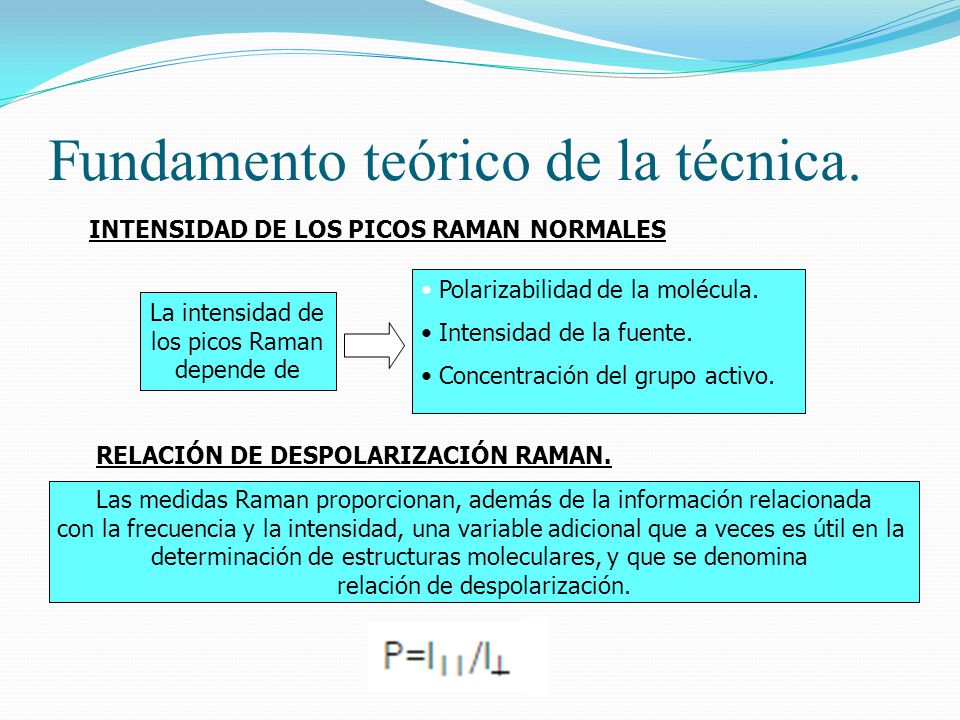

INTENSIDAD DE LOS PICOS RAMAN NORMALES Polarizabilidad de la molécula. Intensidad de la fuente. Concentración del grupo activo. La intensidad de los picos Raman depende de RELACIÓN DE DESPOLARIZACIÓN RAMAN. Las medidas Raman proporcionan, además de la información relacionada con la frecuencia y la intensidad, una variable adicional que a veces es útil en la determinación de estructuras moleculares, y que se denomina relación de despolarización.

10 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.
Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

11 Instrumentación. Fuente Láser TRES PARTES Sistema de iluminación
de la muestra Espectrómetro adecuado

12 Instrumentación. Tipo de fuente Long. de onda (nm) Ión argón
Sistema de iluminación de muestra Fuente Láser Muestras líquidas. Se coloca la muestra en un capilar de vidrio. Muestras sólidas. Se coloca el material finamente pulverizado en una pequeña cavidad o se puede hacer directamente sobre el material. Muestreo con fibra óptica. Tipo de fuente Long. de onda (nm) Ión argón 488.0 o 514.5 Ión criptón 530.9 o 647.1 Helio/Neón 632.8 Láser de diodos 782 o 830 Nd/YAG 1064

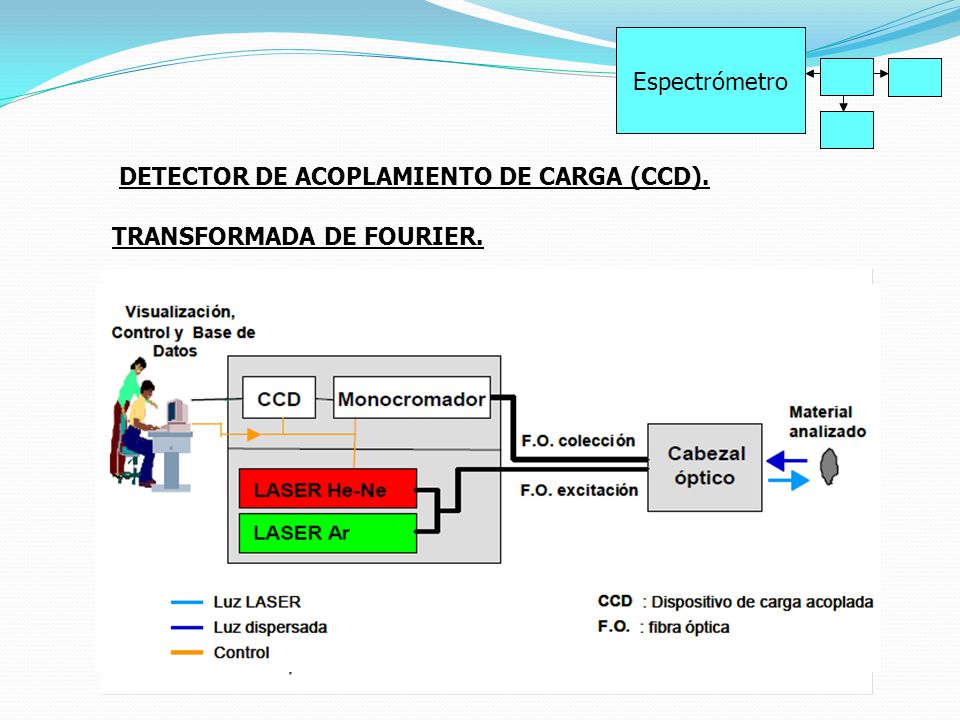

13 Espectrómetro Espectrómetro DETECTOR DE ACOPLAMIENTO DE CARGA (CCD). TRANSFORMADA DE FOURIER.

14 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.
Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

15 Otros tipos de espectroscopía Raman.
Espectroscopía Raman de superficie aumentada Espectroscopía Raman de Resonancia Espectroscopía Raman no lineal

16 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.
Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

17 Aplicaciones espectroscopia Raman.
ARTE Y ARQUEOLOGÍA FORENSES COLOR POLÍMEROS Y EMULSIONES ELECTRÓNICAS BIOLÓGICAS Y FARMACÉUTICAS

18 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.
Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Conclusión.

19 Aplicación del Raman al análisis de pigmentos.
¿Para qué analizar pigmentos? ¿Por qué Raman? Porque no presenta ambigüedad en los resultados Porque es una técnica no destructiva

20 Problemas de la técnica

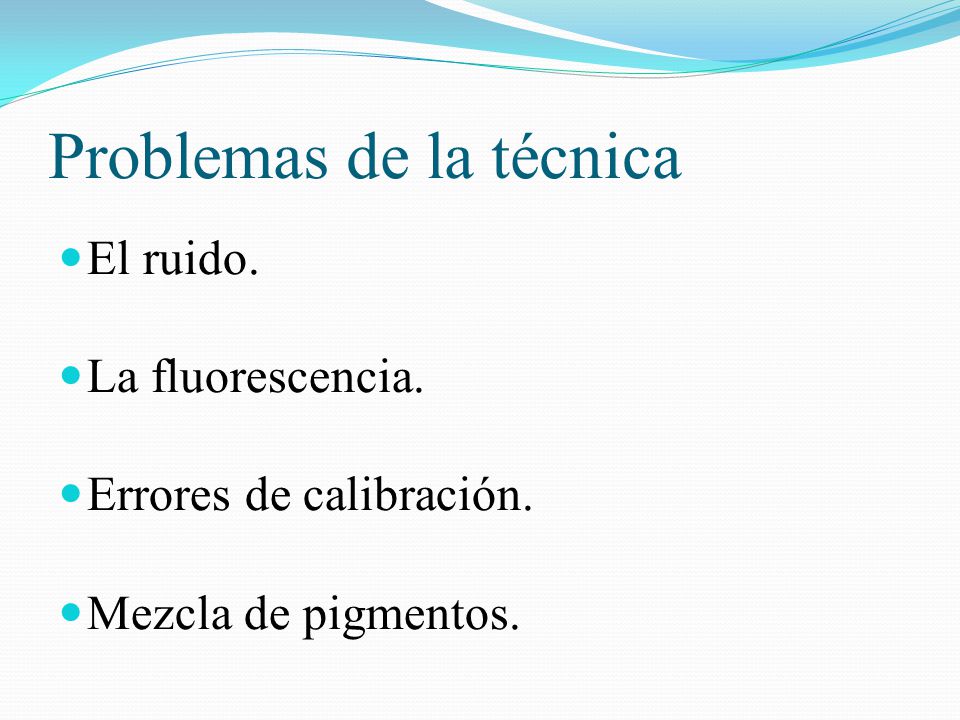

El ruido. La fluorescencia. Errores de calibración. Mezcla de pigmentos.

21 Espectroscopia Raman Introducción. Fundamentos teóricos de la técnica.

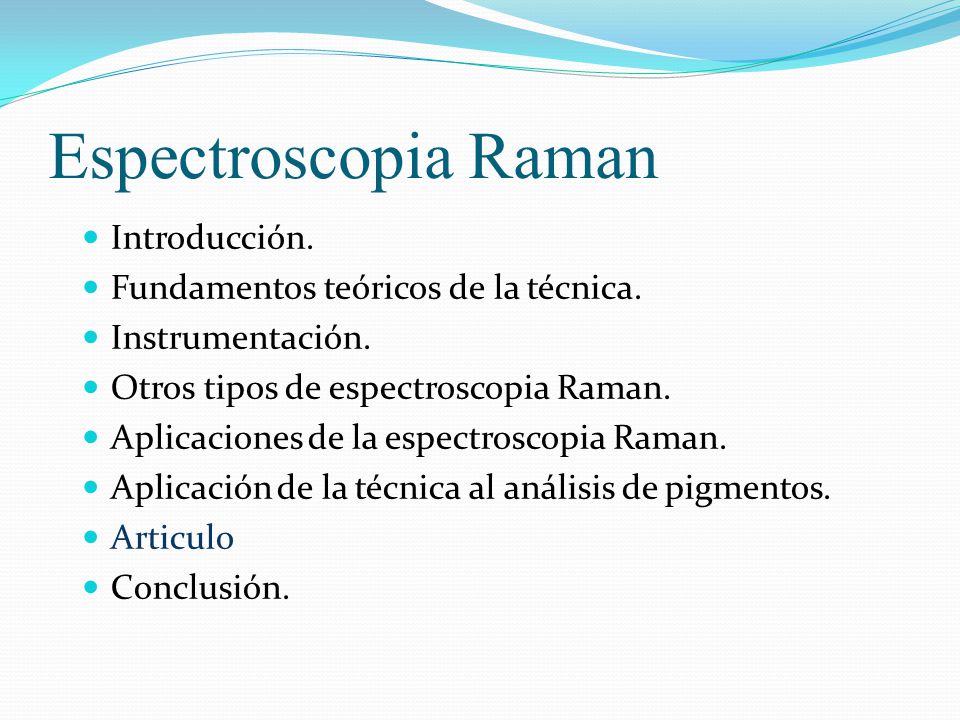

Instrumentación. Otros tipos de espectroscopia Raman. Aplicaciones de la espectroscopia Raman. Aplicación de la técnica al análisis de pigmentos. Articulo Conclusión.

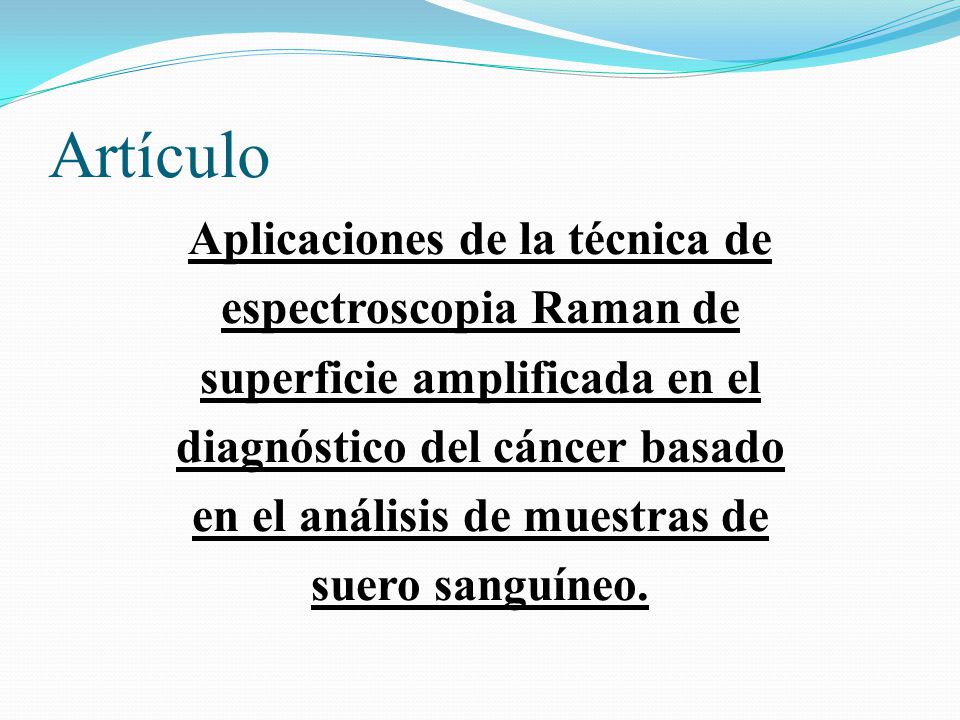

22 Artículo Aplicaciones de la técnica de espectroscopia Raman de superficie amplificada en el diagnóstico del cáncer basado en el análisis de muestras de suero sanguíneo.

23 Objetivos de la técnica

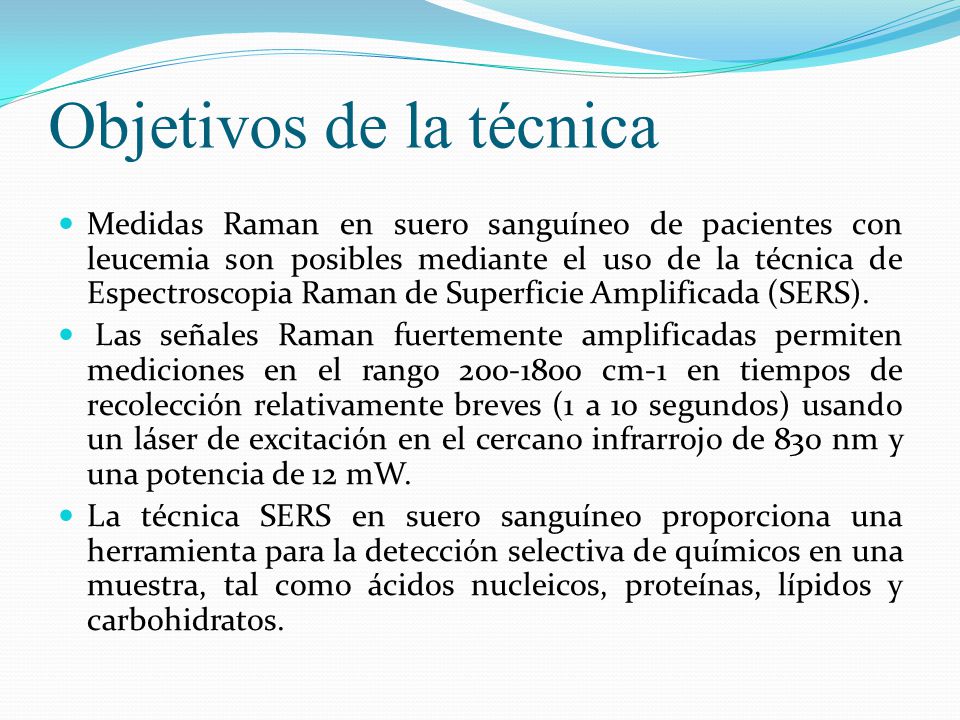

Medidas Raman en suero sanguíneo de pacientes con leucemia son posibles mediante el uso de la técnica de Espectroscopia Raman de Superficie Amplificada (SERS). Las señales Raman fuertemente amplificadas permiten mediciones en el rango cm-1 en tiempos de recolección relativamente breves (1 a 10 segundos) usando un láser de excitación en el cercano infrarrojo de 830 nm y una potencia de 12 mW. La técnica SERS en suero sanguíneo proporciona una herramienta para la detección selectiva de químicos en una muestra, tal como ácidos nucleicos, proteínas, lípidos y carbohidratos.

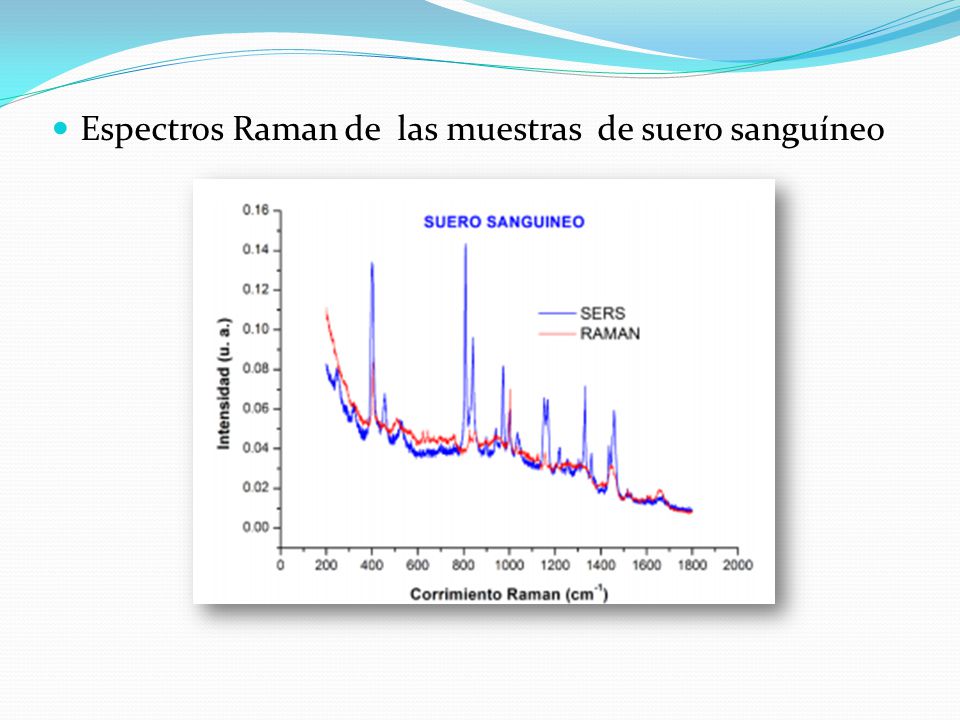

24 Espectros Raman de las muestras de suero sanguíneo

25 Conclusiones de Raman VENTAJAS DESVENTAJAS Todo tipo de estados de

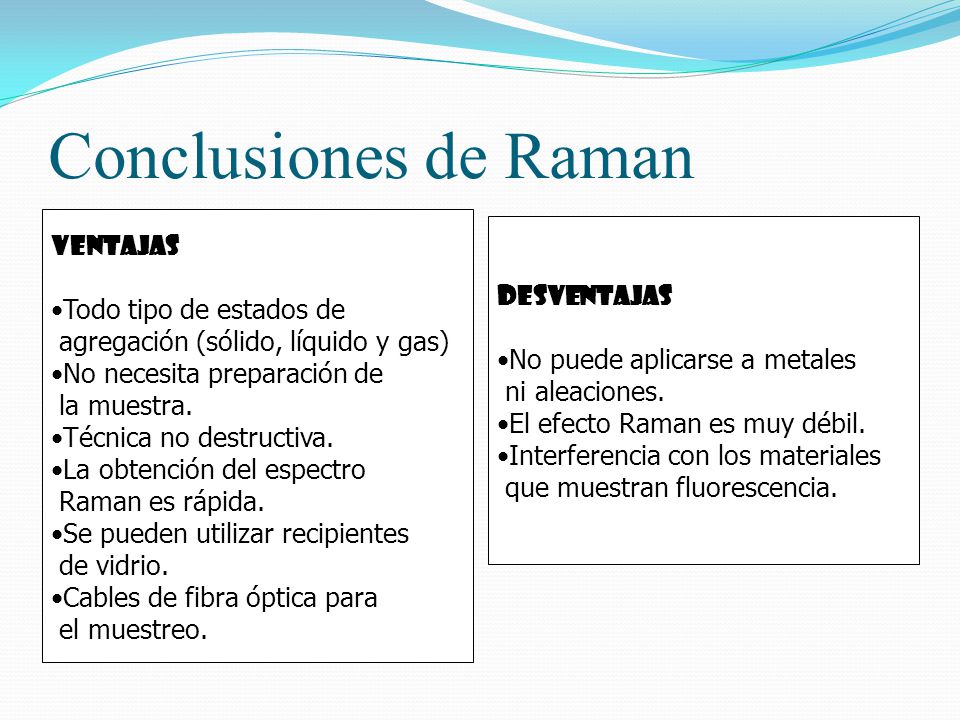

agregación (sólido, líquido y gas) No necesita preparación de la muestra. Técnica no destructiva. La obtención del espectro Raman es rápida. Se pueden utilizar recipientes de vidrio. Cables de fibra óptica para el muestreo. DESVENTAJAS No puede aplicarse a metales ni aleaciones. El efecto Raman es muy débil. Interferencia con los materiales que muestran fluorescencia.

26 Bibliografías Infografias

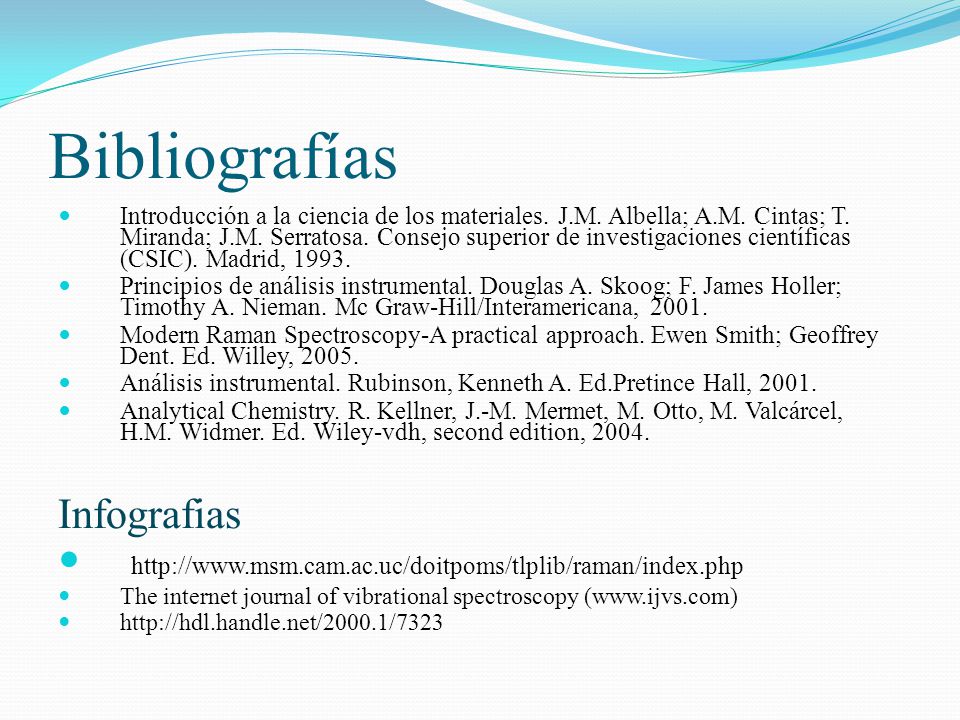

Introducción a la ciencia de los materiales. J.M. Albella; A.M. Cintas; T. Miranda; J.M. Serratosa. Consejo superior de investigaciones científicas (CSIC). Madrid, 1993. Principios de análisis instrumental. Douglas A. Skoog; F. James Holler; Timothy A. Nieman. Mc Graw-Hill/Interamericana, 2001. Modern Raman Spectroscopy-A practical approach. Ewen Smith; Geoffrey Dent. Ed. Willey, 2005. Análisis instrumental. Rubinson, Kenneth A. Ed.Pretince Hall, 2001. Analytical Chemistry. R. Kellner, J.-M. Mermet, M. Otto, M. Valcárcel, H.M. Widmer. Ed. Wiley-vdh, second edition, 2004. Infografias The internet journal of vibrational spectroscopy (
