1 Dinámica de Interfases en Fenómenos de Fusión, Conversión y Refino de Cobre Carlos Conca Rosende Departamento de Ingeniería Matemática & Centro de Modelamiento Matemático Universidad de Chile III Seminario Internacional de Aplicaciones de las Matemáticas Lima, 2-5 de Agosto de 2006

2

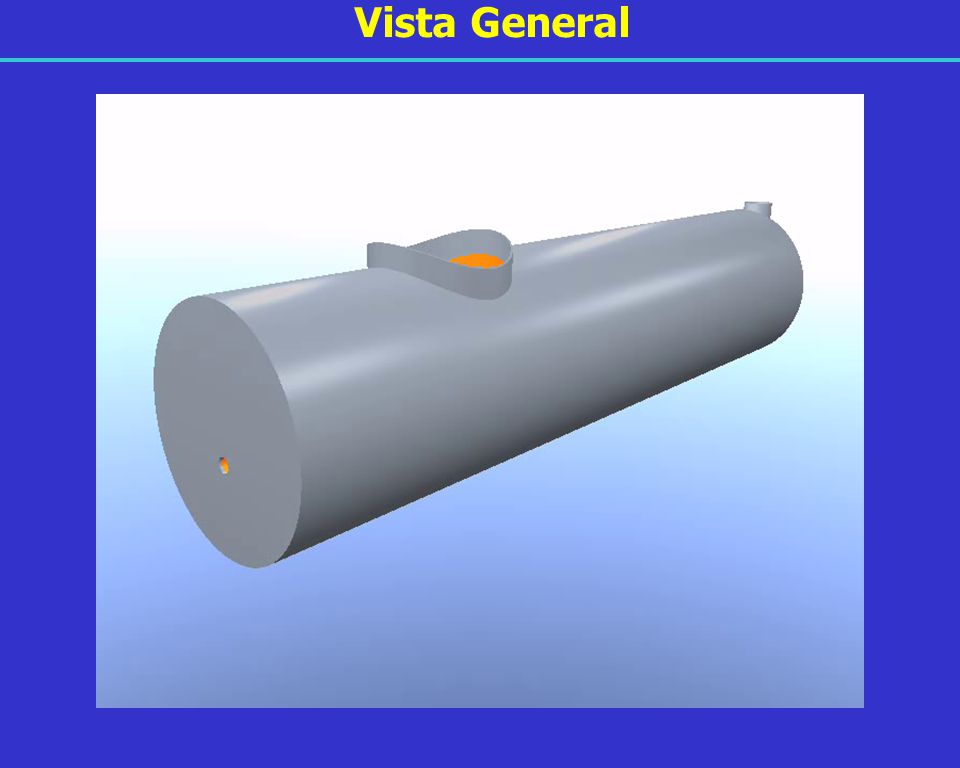

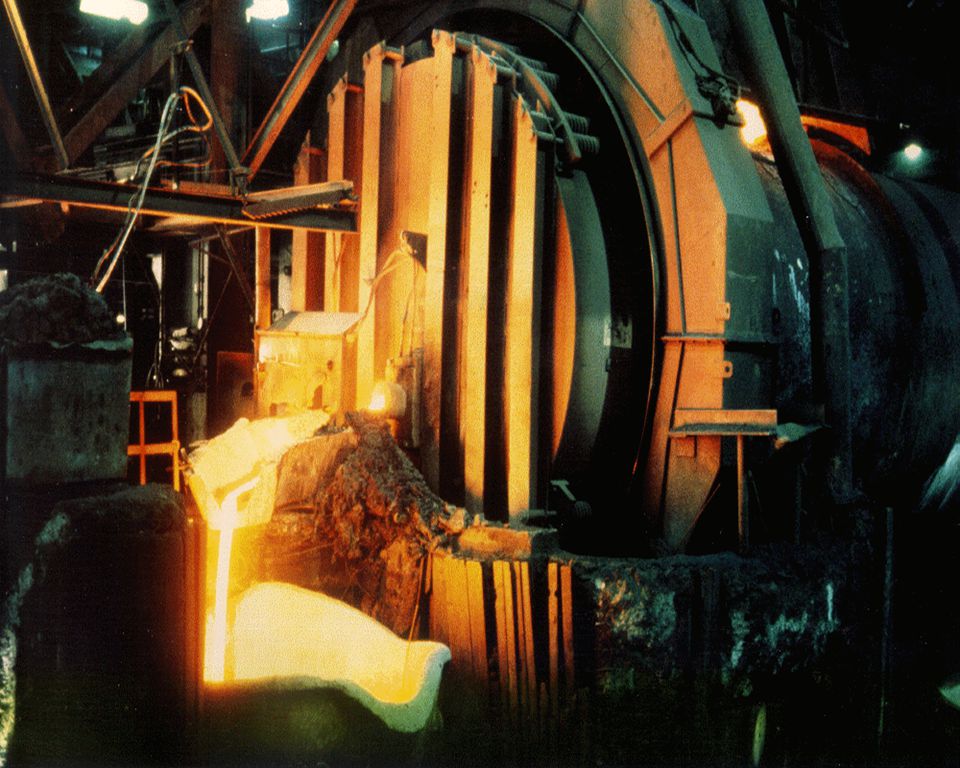

3 Vista General

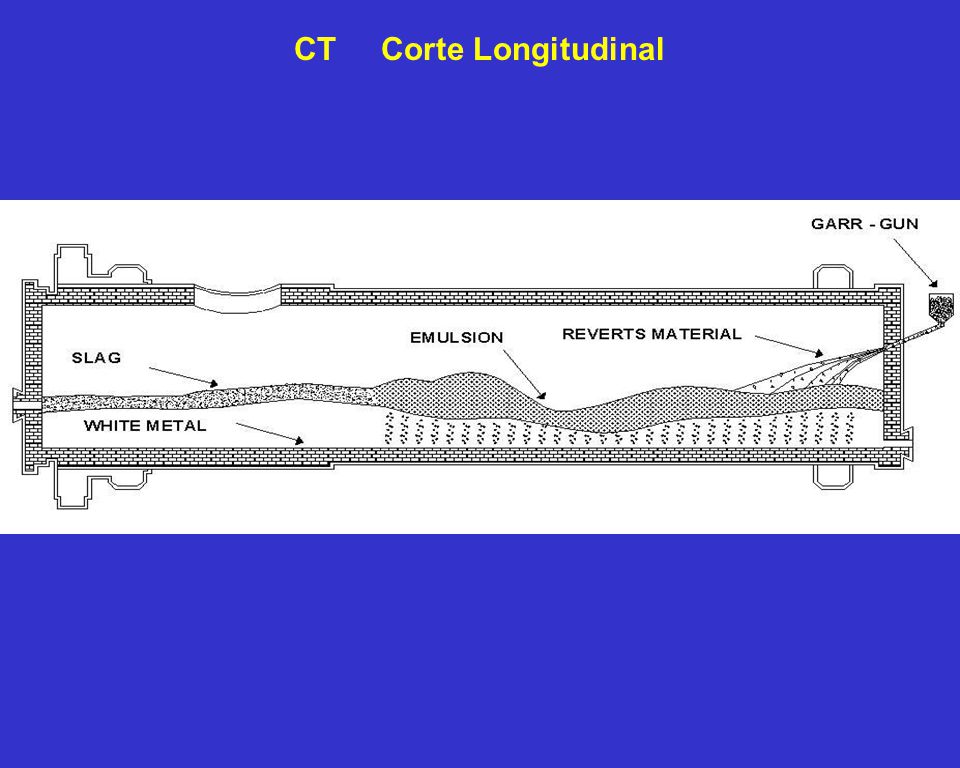

4 CT Corte Longitudinal

5 Interior del CT

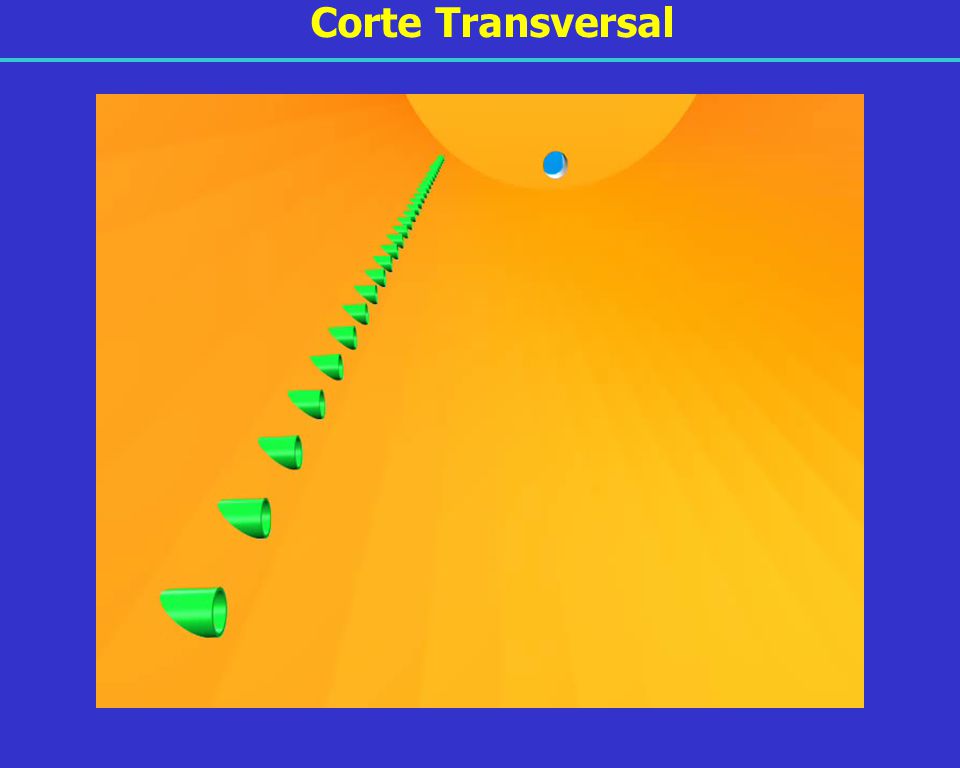

6 Corte Transversal

7 Toberas

8 Toberas El aire frío enfría al baño

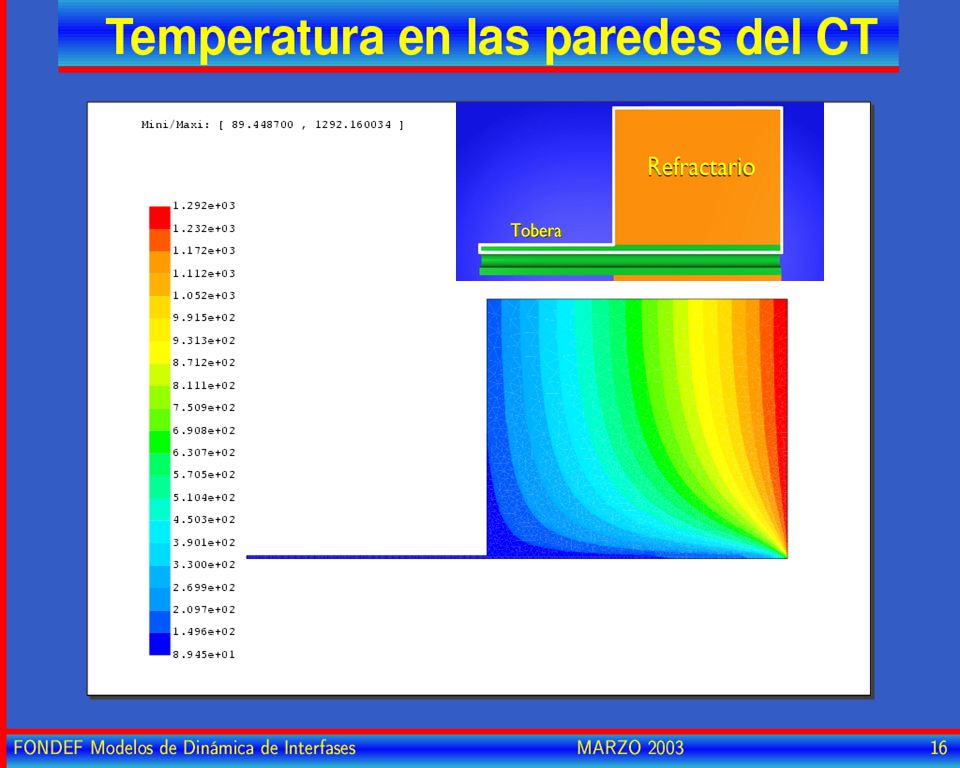

Las paredes calientan el aire inyectado Modelamiento matemático de la inyección de aire en una tobera de soplado del CT

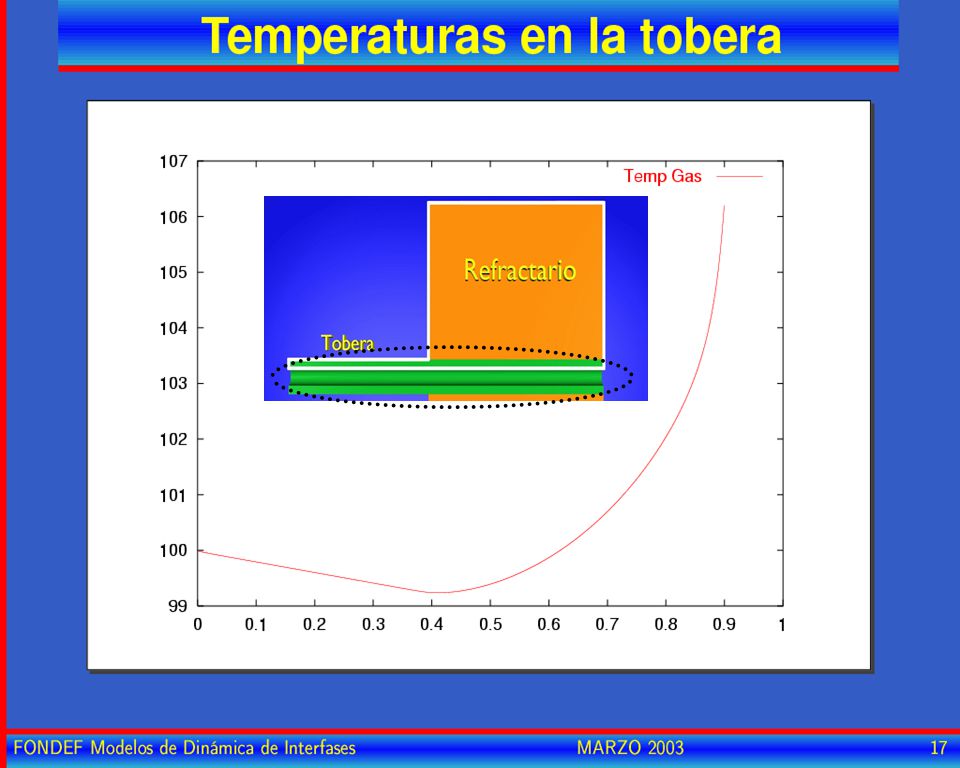

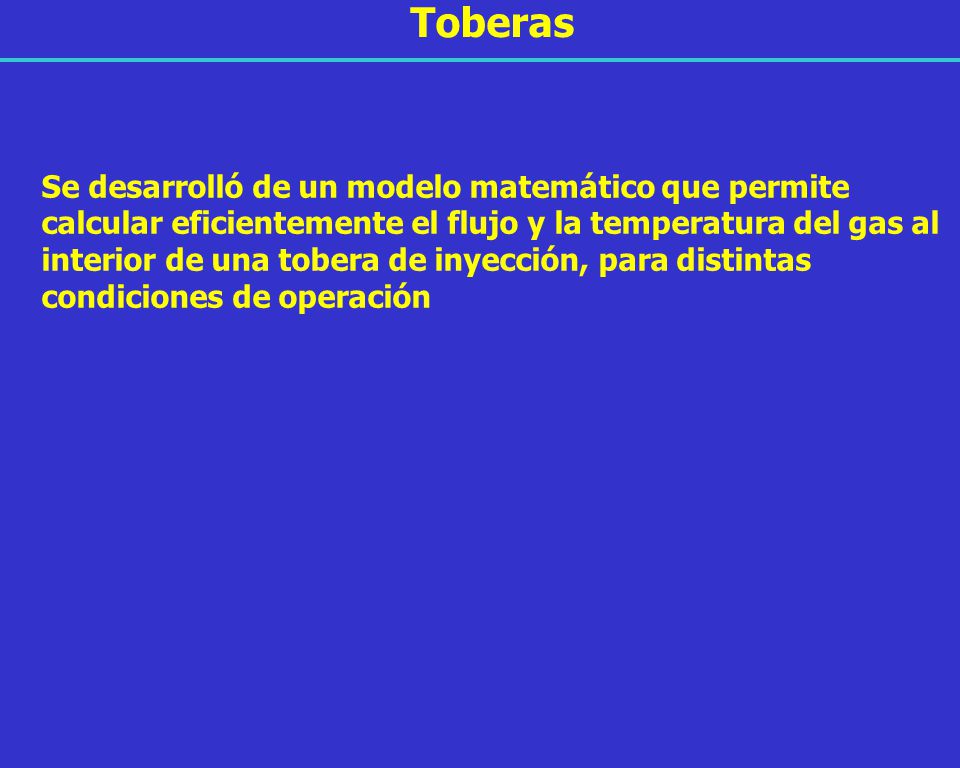

9 Toberas Se desarrolló de un modelo matemático que permite calcular eficientemente el flujo y la temperatura del gas al interior de una tobera de inyección, para distintas condiciones de operación

10

11

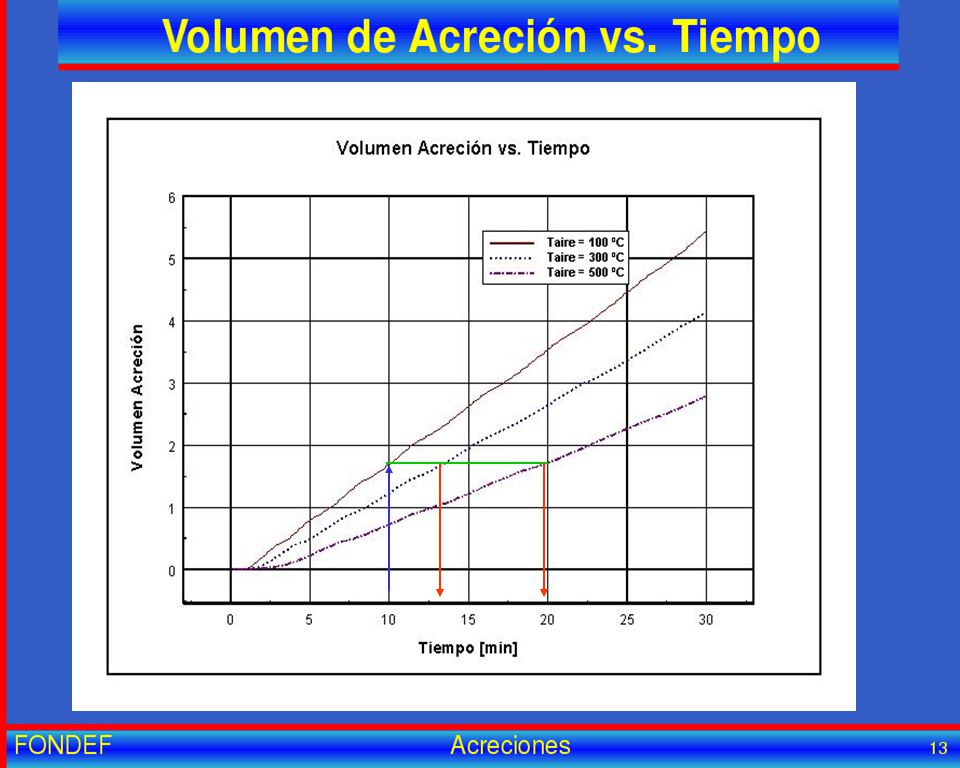

12 Acreciones La formación de la acreción se modela como un fenómeno de solidificación

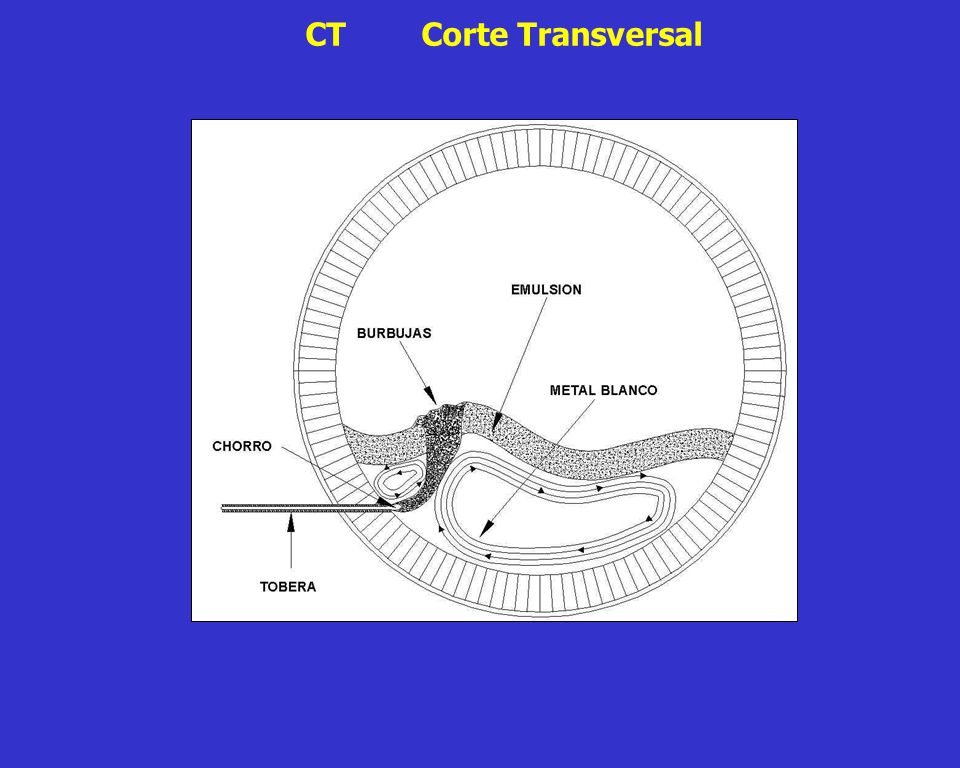

13 CT Corte Transversal

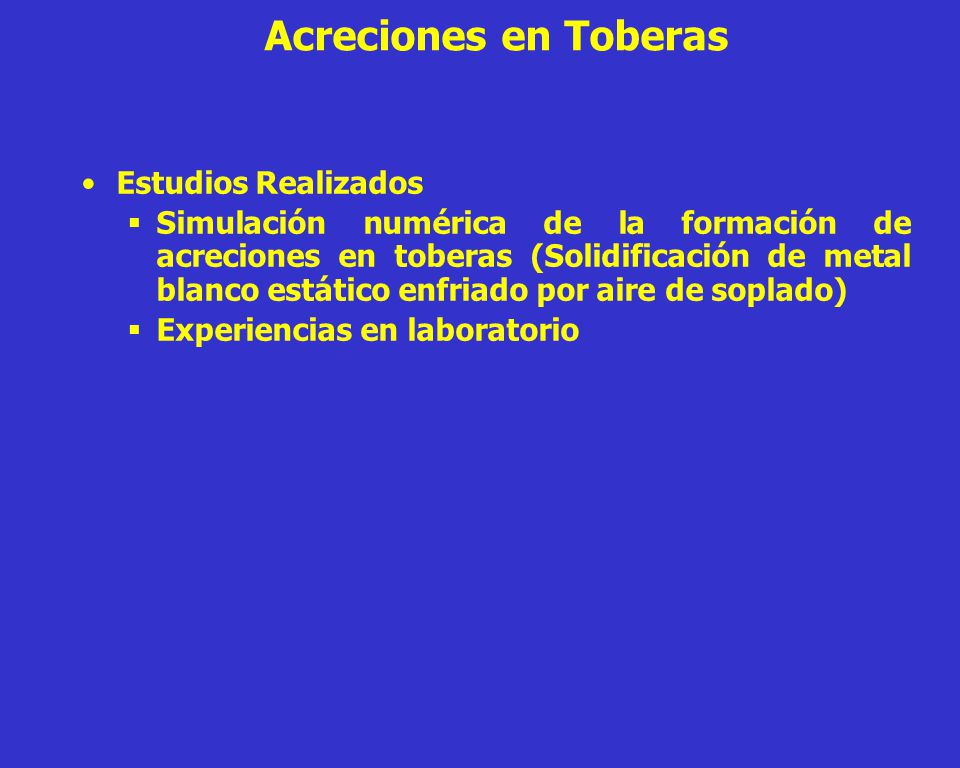

14 Acreciones en Toberas Estudios Realizados
Simulación numérica de la formación de acreciones en toberas (Solidificación de metal blanco estático enfriado por aire de soplado) Experiencias en laboratorio

15

16

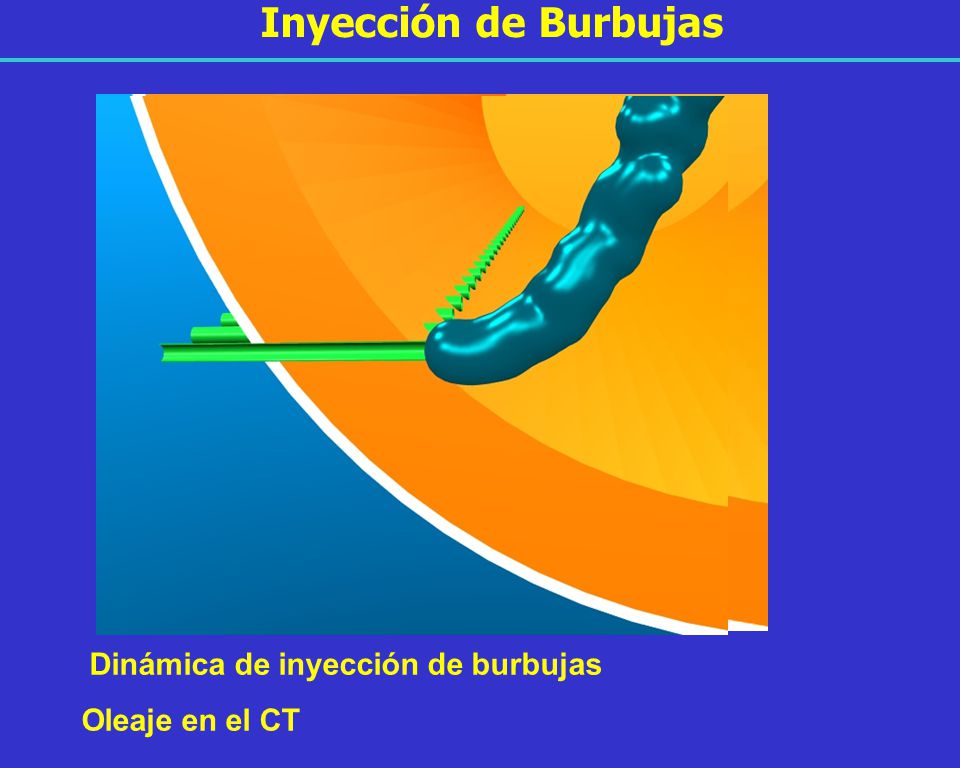

17 Inyección de Burbujas Dinámica de inyección de burbujas
Oleaje en el CT

18 Inyección de Burbujas Estudios Realizados
Cálculo de frecuencias propias de oscilación para un flujo potencial Simulación numérica de inyección de burbujas en una maqueta tajada del CT. (Velocidades de inyección; 82 m/s, 100 m/s, 120 m/s y 140 m/s)

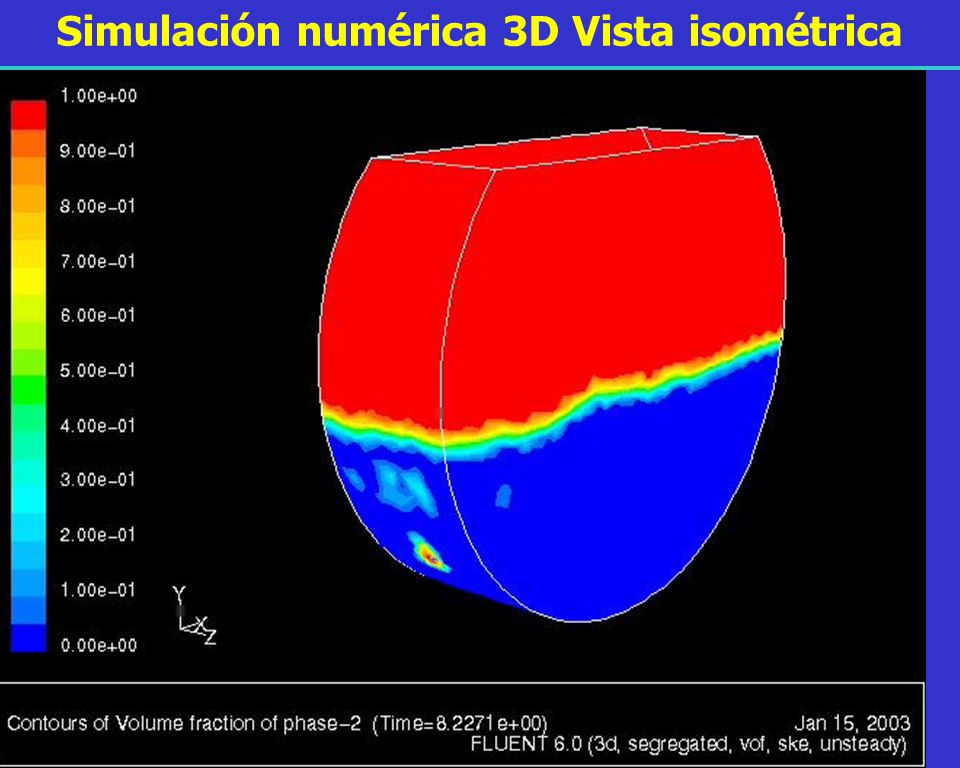

19 Simulación numérica 3D Vista isométrica

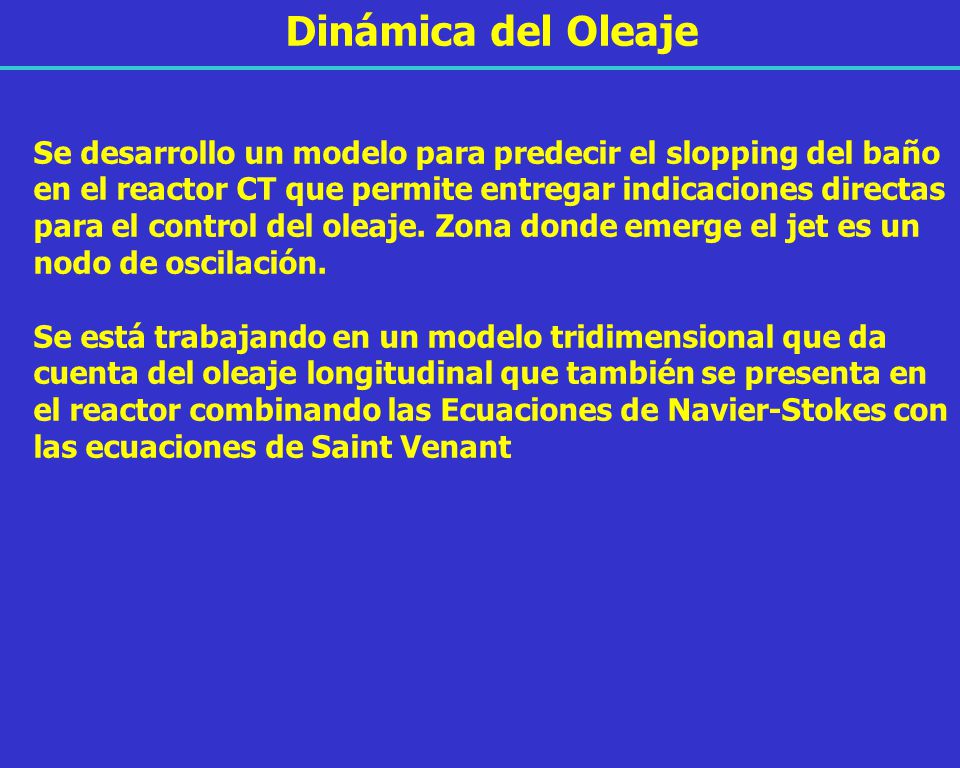

20 Dinámica del Oleaje Se desarrollo un modelo para predecir el slopping del baño en el reactor CT que permite entregar indicaciones directas para el control del oleaje. Zona donde emerge el jet es un nodo de oscilación. Se está trabajando en un modelo tridimensional que da cuenta del oleaje longitudinal que también se presenta en el reactor combinando las Ecuaciones de Navier-Stokes con las ecuaciones de Saint Venant

21 Dinámica del Oleaje

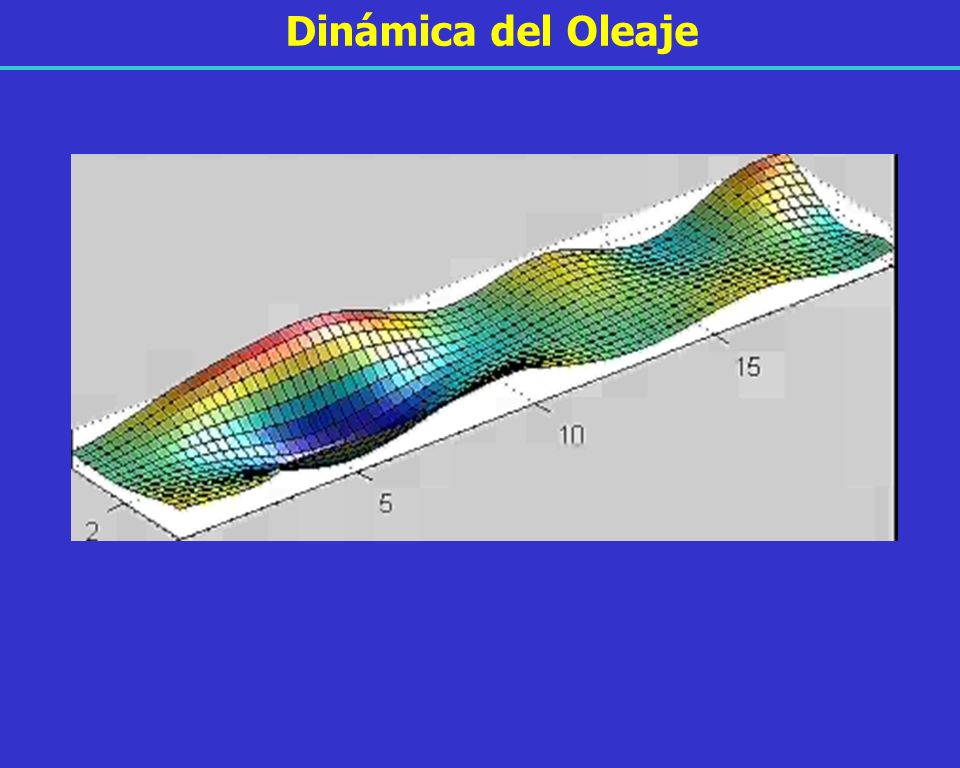

22 Dinámica del Oleaje

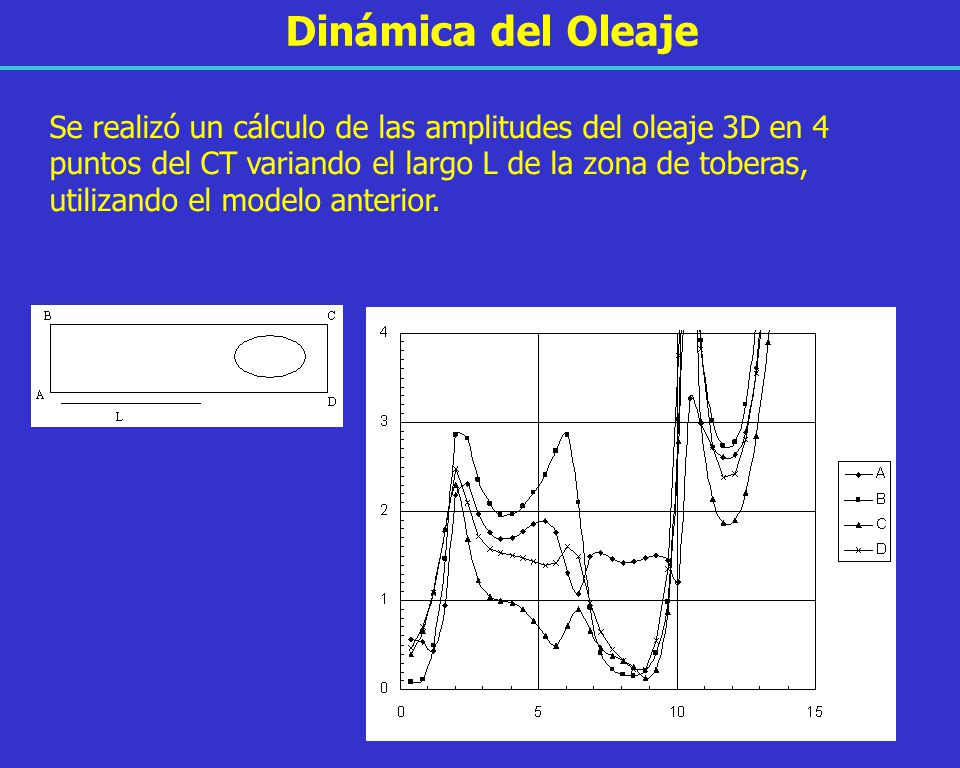

23 Dinámica del Oleaje Se realizó un cálculo de las amplitudes del oleaje 3D en 4 puntos del CT variando el largo L de la zona de toberas, utilizando el modelo anterior.

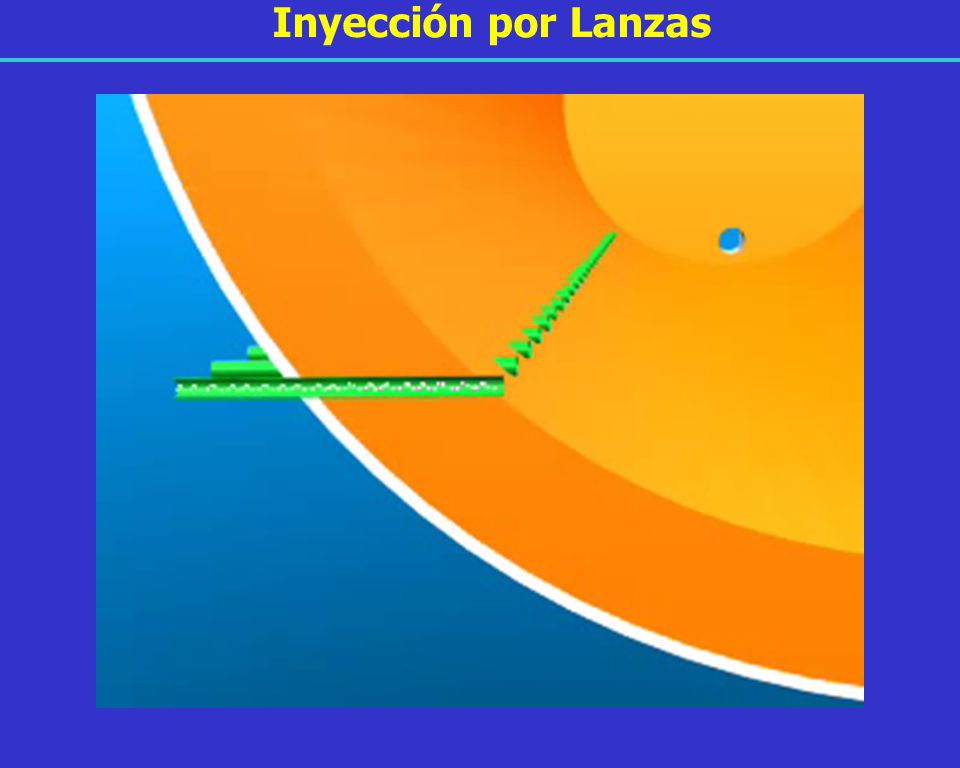

24 Inyección por Lanzas

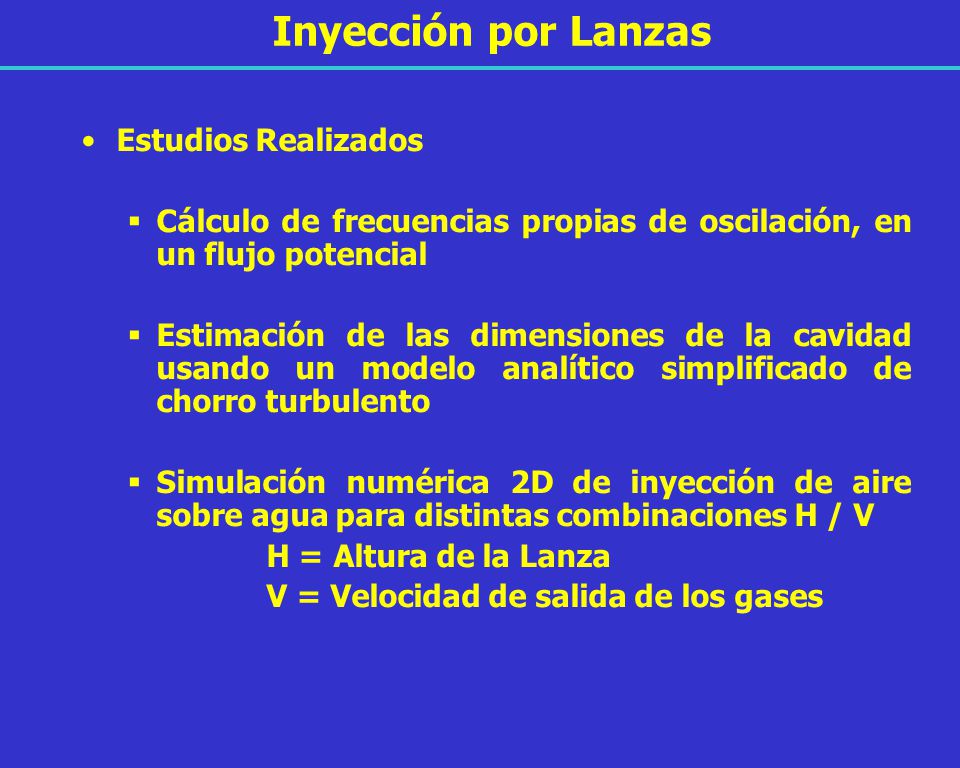

25 Inyección por Lanzas Estudios Realizados
Cálculo de frecuencias propias de oscilación, en un flujo potencial Estimación de las dimensiones de la cavidad usando un modelo analítico simplificado de chorro turbulento Simulación numérica 2D de inyección de aire sobre agua para distintas combinaciones H / V H = Altura de la Lanza V = Velocidad de salida de los gases

26 Oleaje y Campo de Velocidades

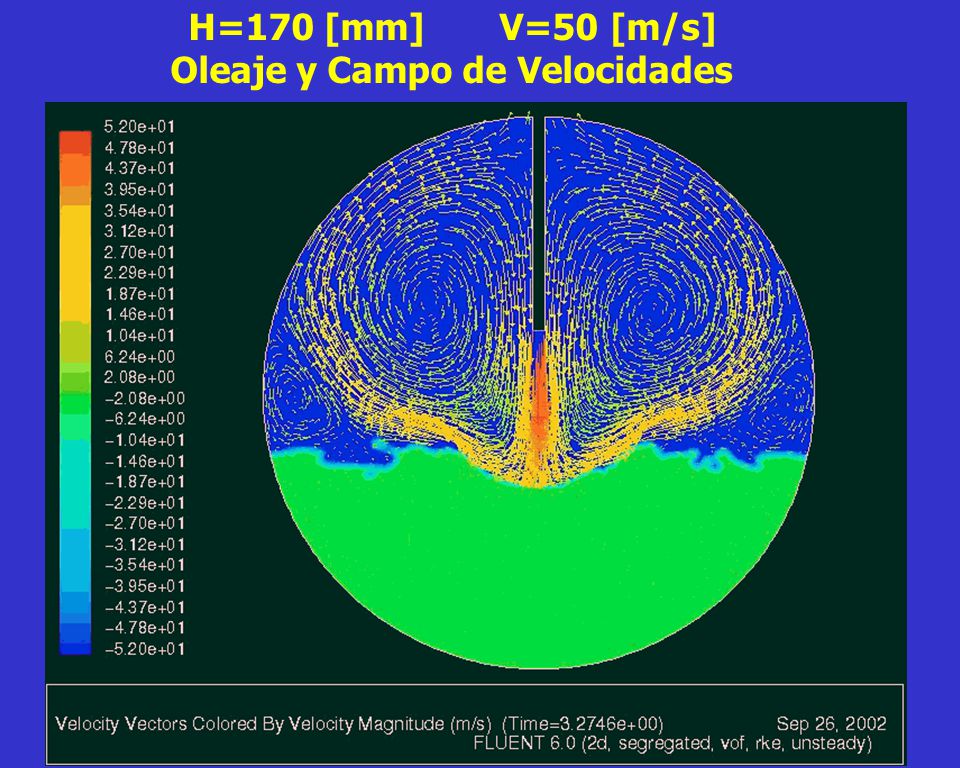

H=170 [mm] V=50 [m/s] Oleaje y Campo de Velocidades

27 Caida y Fusión de Carga Fría
Choques sólidos fluidos Fusión de carga fría

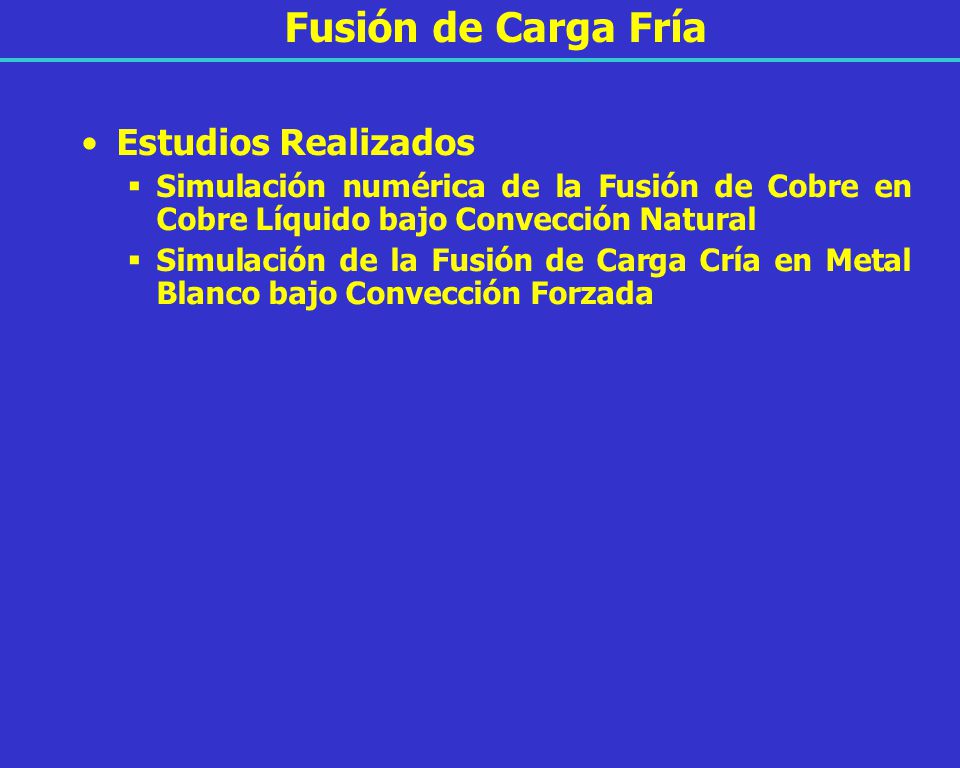

28 Fusión de Carga Fría Estudios Realizados
Simulación numérica de la Fusión de Cobre en Cobre Líquido bajo Convección Natural Simulación de la Fusión de Carga Cría en Metal Blanco bajo Convección Forzada

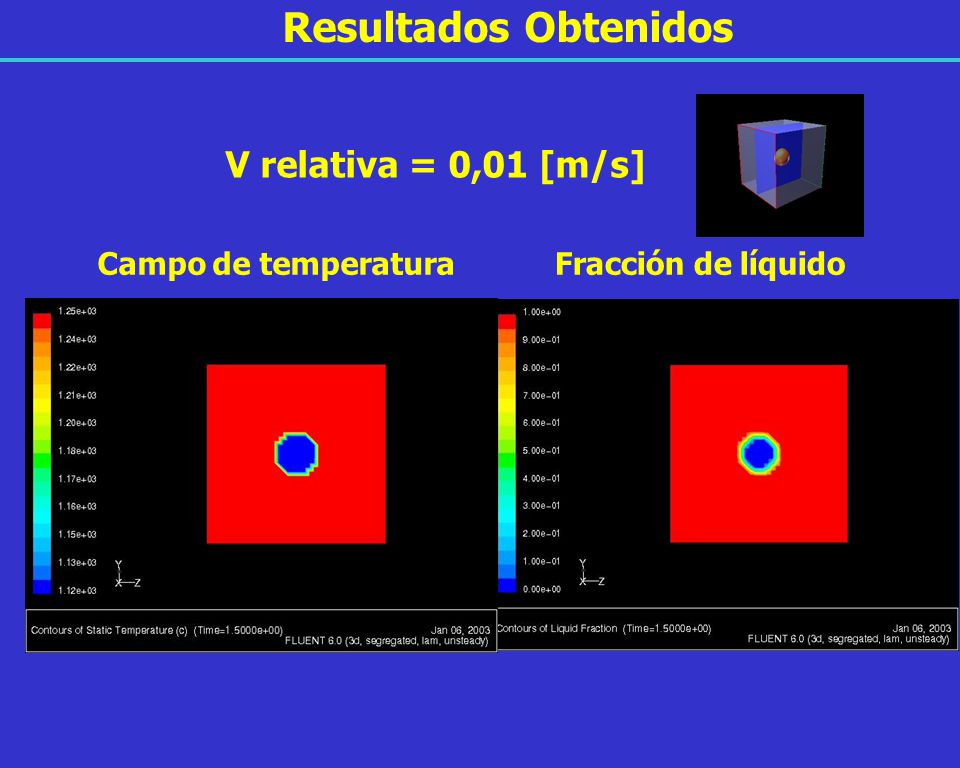

29 Resultados Obtenidos V relativa = 0,01 [m/s] Campo de temperatura
Fracción de líquido

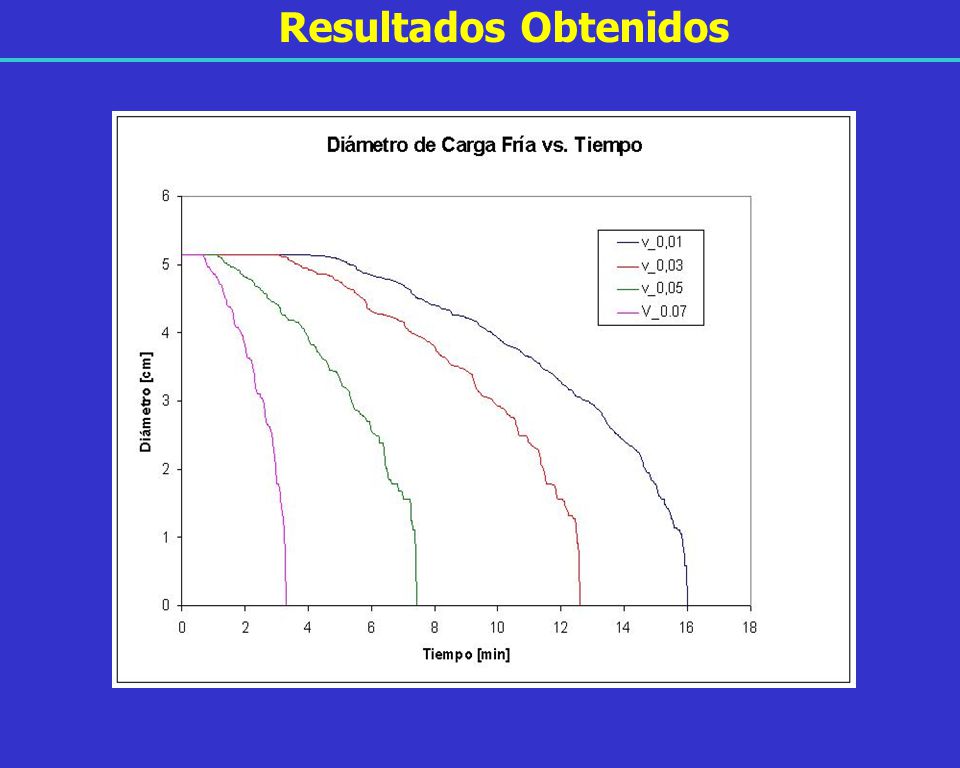

30 Resultados Obtenidos

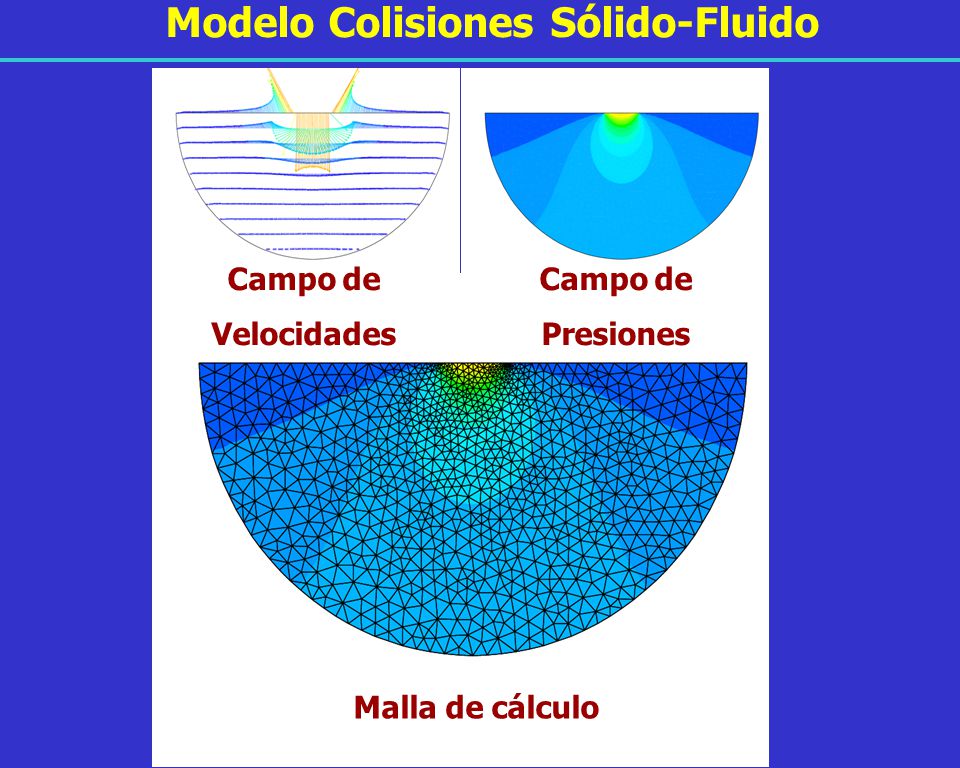

31 Modelo Colisiones Sólido-Fluido
Campo de Velocidades Campo de Presiones Malla de cálculo

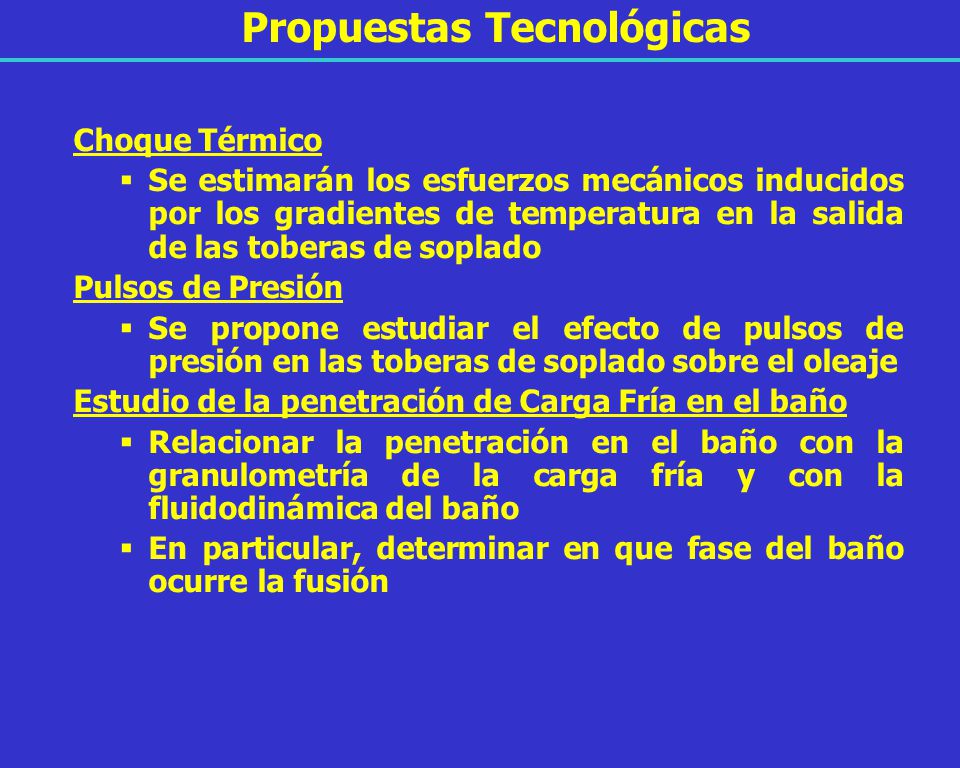

32 Propuestas Tecnológicas
Choque Térmico Se estimarán los esfuerzos mecánicos inducidos por los gradientes de temperatura en la salida de las toberas de soplado Pulsos de Presión Se propone estudiar el efecto de pulsos de presión en las toberas de soplado sobre el oleaje Estudio de la penetración de Carga Fría en el baño Relacionar la penetración en el baño con la granulometría de la carga fría y con la fluidodinámica del baño En particular, determinar en que fase del baño ocurre la fusión
