1 1 Septiembre 2006 INYECCION DE MICROGELES EN EL YACIMIENTO LOMA ALTA SUR Ing. Delia Diaz

2 2 Inyección de Microgeles en Loma Alta Sur Set 2006 DEFINICION Y CARACTERISTICAS DE LOS GELES DEFINICION Y CARACTERISTICAS DE LOS GELES OBJETIVOS y APLICACIONES OBJETIVOS y APLICACIONES PRESELECCION Y LIMITACIONES PRESELECCION Y LIMITACIONES CARACTERISTICAS GENERALES DEL YACIMIENTO CARACTERISTICAS GENERALES DEL YACIMIENTO DIAGNOSTICO DE CANALIZACIONES DIAGNOSTICO DE CANALIZACIONES ENSAYOS DE LABORATORIO ENSAYOS DE LABORATORIO PRUEBAS DE CAMPO PRUEBAS DE CAMPO TRATAMIENTO CON CDG TRATAMIENTO CON CDG SEGUIMIENTO SEGUIMIENTO ALTERNATIVAS FUTURAS ALTERNATIVAS FUTURAS INDICE

3 3 Inyección de Microgeles en Loma Alta Sur Set 2006 Los CDG son geles formados por la mezcla de un polímero con un crosslinkeador y tienen una viscosidad similar al polímero sólido pero con una mayor resistencia a fluir. DEFINICION Y CARACTERISTICAS Poseen una baja velocidad de reacción, formándose el gel en semanas luego de la inyección en el reservorio. Se adsorben cuasi irreversiblemente Requieren de una corrección de Eficiencia vertical previo.

4 4 Inyección de Microgeles en Loma Alta Sur Set 2006 OBJETIVOS Y APLICACIONES Se utilizan para reducir la permeabilidad de las capas más conductivas. Son tratamientos en profundidad diseñados para mejorar la eficiencia volumétrica (E V ). Se utilizan en reservorios heterogéneos bajo WF para prevenir BT prematuro, o para evitar la circulación en capas con BT Se aplica en reservorios maduros bajo WF para mejorar las eficiencias vertical (E v ) y areal (E A ).

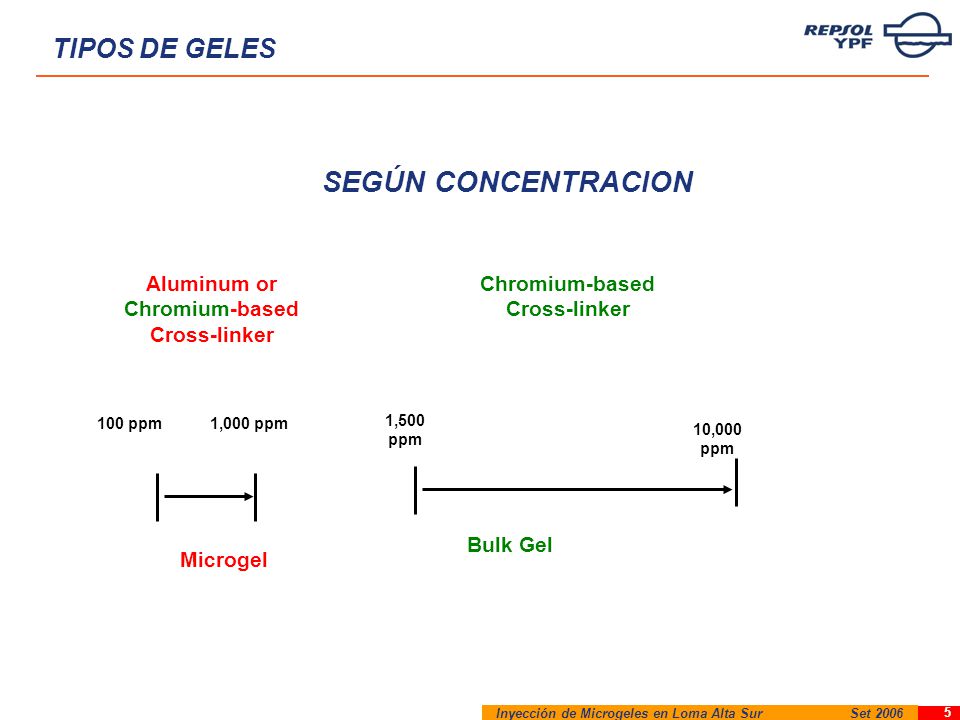

5 5 Inyección de Microgeles en Loma Alta Sur Set 2006 TIPOS DE GELES Microgel Bulk Gel 1,000 ppm 1,500 ppm 10,000 ppm Aluminum or Chromium-based Cross-linker Chromium-based Cross-linker 100 ppm SEGÚN CONCENTRACION

6 6 INYECCION DE GELES Pozo Productor Pozo Inyector

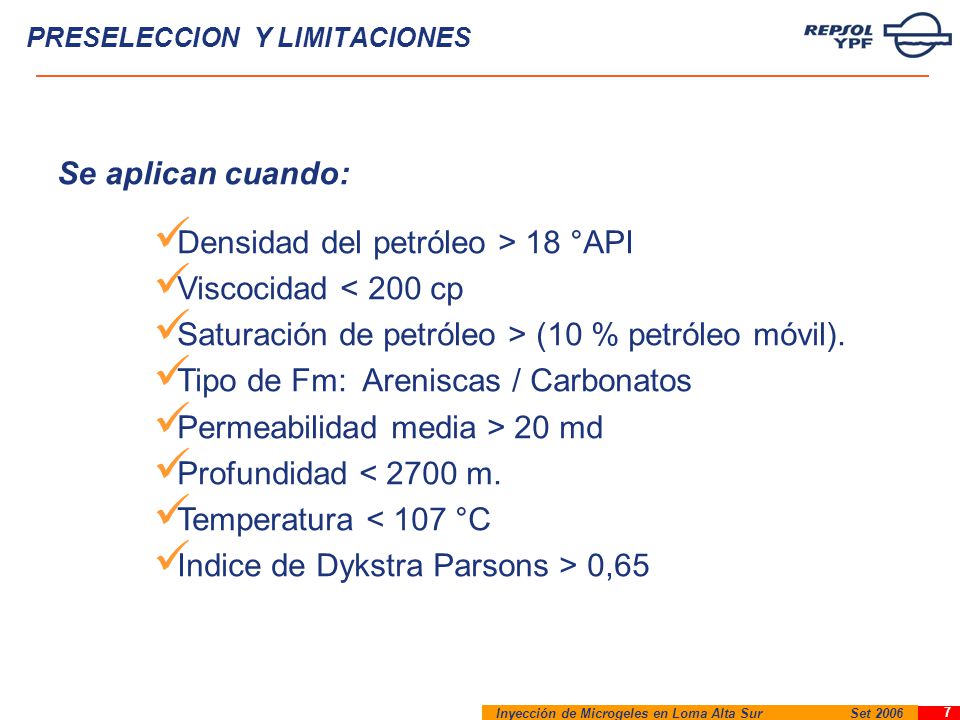

7 7 Inyección de Microgeles en Loma Alta Sur Set 2006 PRESELECCION Y LIMITACIONES Se aplican cuando: Densidad del petróleo > 18 °API Viscocidad < 200 cp Saturación de petróleo > (10 % petróleo móvil). Tipo de Fm: Areniscas / Carbonatos Permeabilidad media > 20 md Profundidad < 2700 m. Temperatura < 107 °C Indice de Dykstra Parsons > 0,65

8 8 Inyección de Microgeles en Loma Alta Sur Set 2006 MAPA DE UBICACIÓN

9 9 Inyección de Microgeles en Loma Alta Sur Set 2006 COLUMNA ESTRATIGRAFICA CERRO FORTUNOSO LOMA ALTA SUR LOMA DE LA MINA RIO GRANDE LA BREA LLANCANELO LOMA ALTA CERRO DIVISADERO RÍO GRANDE LOS CAVAOS LOS VOLCANES EL MANZANO MALAL DEL MEDIO PUESTO MUÑOZ CERRO FORTUNOSO LOMA ALTA SUR LOMA DE LA MINA RIO GRANDE LA BREA LLANCANELO LOMA ALTA CERRO DIVISADERO RÍO GRANDE LOS CAVAOS LOS VOLCANES EL MANZANO MALAL DEL MEDIO PUESTO MUÑOZ

10 10 Inyección de Microgeles en Loma Alta Sur Set 2006 CARACTERISTICAS GENERALES DELYACIMIENTO

11 11 Inyección de Microgeles en Loma Alta Sur Set 2006  Comienzo de la explotación: 1990  Pozos en producción: 48  Producción bruta: 2717 m 3 /d  Agua: 87,35 %  Producción diaria total: 344 m3/d  Np: Producción acumulada: 2587 Mm3  Pozos en inyección: 9 pozos  Comienzo de la inyección: Ene’93/Ene’94/Ago’02  Inyección periférica al comienzo, luego se realizaron 3 arreglos interiores (Agosto’02).  Qiw: 1515 m 3 /d  Wi: 7175 Mm3 CARACTERISTICAS GENERALES DEL YACIMIENTO

12 12 Inyección de Microgeles en Loma Alta Sur Set 2006 CARACTERISTICAS GENERALES DEL YACIMIENTO  Composición del Reservorio: areniscas secas aisladas.  Modelo geológico: Ríos meandriformes.  Porosidad 27 %  Swi 33 %  Petróleo de 21 °API  Viscosidad entre 30 cp - 100 cp  Temp. fondo: 45 °C  Kabs: 20 mD a 1000 mD  Hu promedio: 35 m

13 13 Inyección de Microgeles en Loma Alta Sur Set 2006 CONECTIVIDAD DE POZOS Buena conectividad

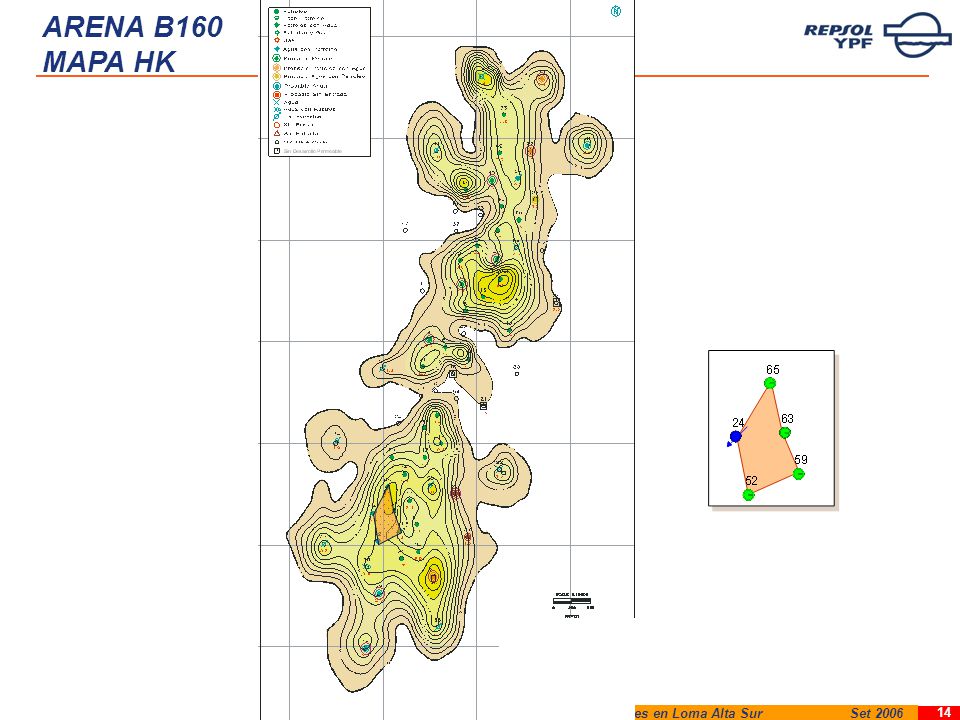

14 14 Inyección de Microgeles en Loma Alta Sur Set 2006 Hk B160 ARENA B160 MAPA HK

15 15 Inyección de Microgeles en Loma Alta Sur Set 2006 El Factor de Recuperacion de Petroleo es una función de:  Relación de Movilidades  Heterogeneidad  Efectos de Gravedad CARACTERISTICAS GENERALES DEL YACIMIENTO

16 16 Inyección de Microgeles en Loma Alta Sur Set 2006 CARACTERISTICAS GENERALES DEL YACIMIENTO

17 17 Inyección de Microgeles en Loma Alta Sur Set 2006 DIAGNOSTICO CANALIZACIONES Comienza Inyección LAS-24

18 18 Inyección de Microgeles en Loma Alta Sur Set 2006 CARACTERIZACION PRECISA DE LAS CANALIZACIONES Direcciones preferenciales. Volúmenes canalizados Espesores canalizados Permeabilidades de zonas canalizadas Así, se inyectaron 740 GBq (Giga bequerel) de Agua Tritiada en el inyector LAS-58 y 1000 Kg de Tiocianato de Amonio en el inyector LAS-24. La inyección de los trazadores se realizó en Mar´03. TRAZADORES (Objetivos)

19 19 Inyección de Microgeles en Loma Alta Sur Set 2006 Recuperación fraccional diaria de trazador: Recuperación acumulada porcentual de trazador: TRAZADORES (Indicadores)

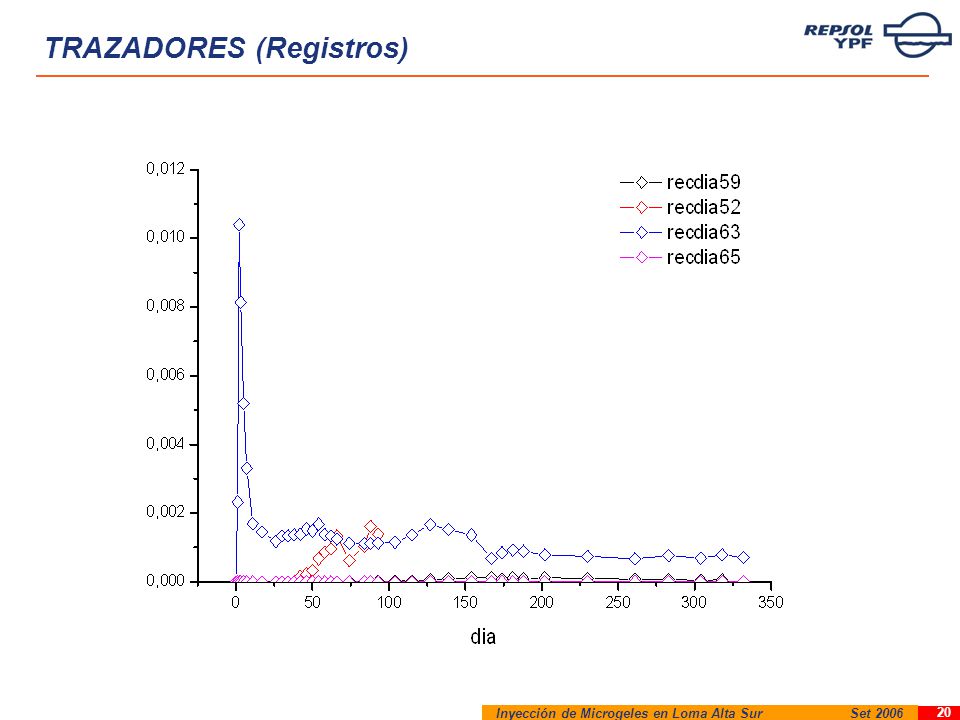

20 20 Inyección de Microgeles en Loma Alta Sur Set 2006 TRAZADORES (Registros)

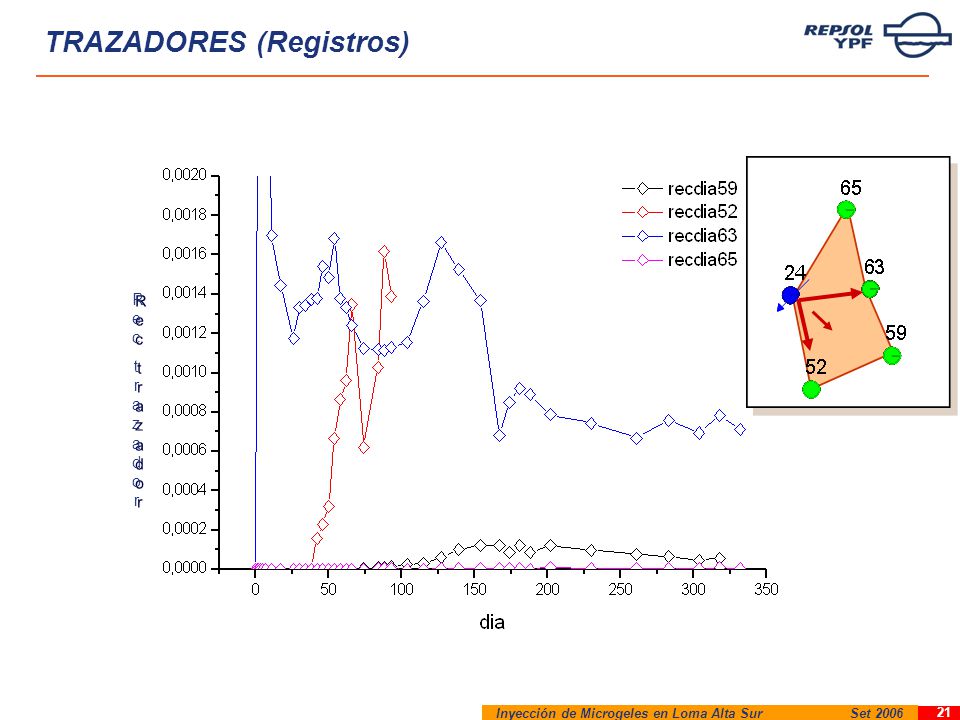

21 21 Inyección de Microgeles en Loma Alta Sur Set 2006 RectrazadorRectrazador RectrazadorRectrazador TRAZADORES (Registros)

22 22 Inyección de Microgeles en Loma Alta Sur Set 2006 TRAZADORES (Registros)

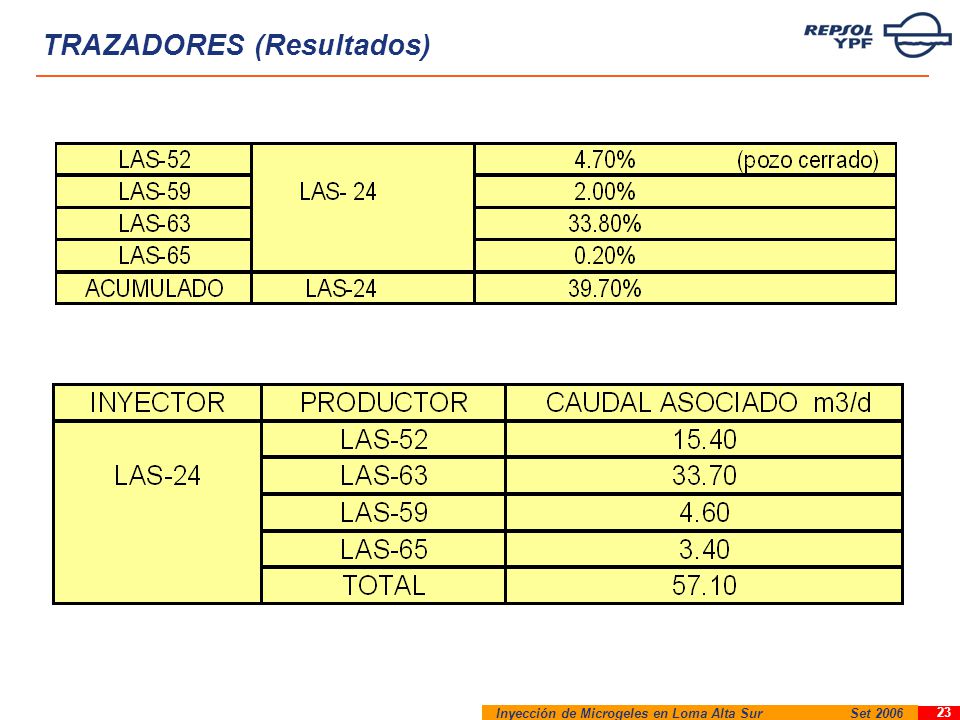

23 23 Inyección de Microgeles en Loma Alta Sur Set 2006 TRAZADORES (Resultados)

24 24 Inyección de Microgeles en Loma Alta Sur Set 2006 TRAZADORES (Líneas de corriente)

25 25 Inyección de Microgeles en Loma Alta Sur Set 2006 1.EXISTE UNA CAPA COMUN ENTRE LOS POZOS. 2.CANALIZA 40% DE LA INYECCION, PRINCIPALMENTE HACIA LOS POZOS LAS-63 y LAS-52. 3.ESTO EXPLICA LA RAPIDA IRRUPCION DEL TRAZADOR EN EL POZO LAS-63 TRAZADORES (Conclusiones)

26 26 Inyección de Microgeles en Loma Alta Sur Set 2006 ENSAYOS DE LABORATORIO Flowrate with Time 0 2 4 6 8 10 12 14 16 18 051015202530 Time (days) Flowrate (mL/s) 300 ppm600900

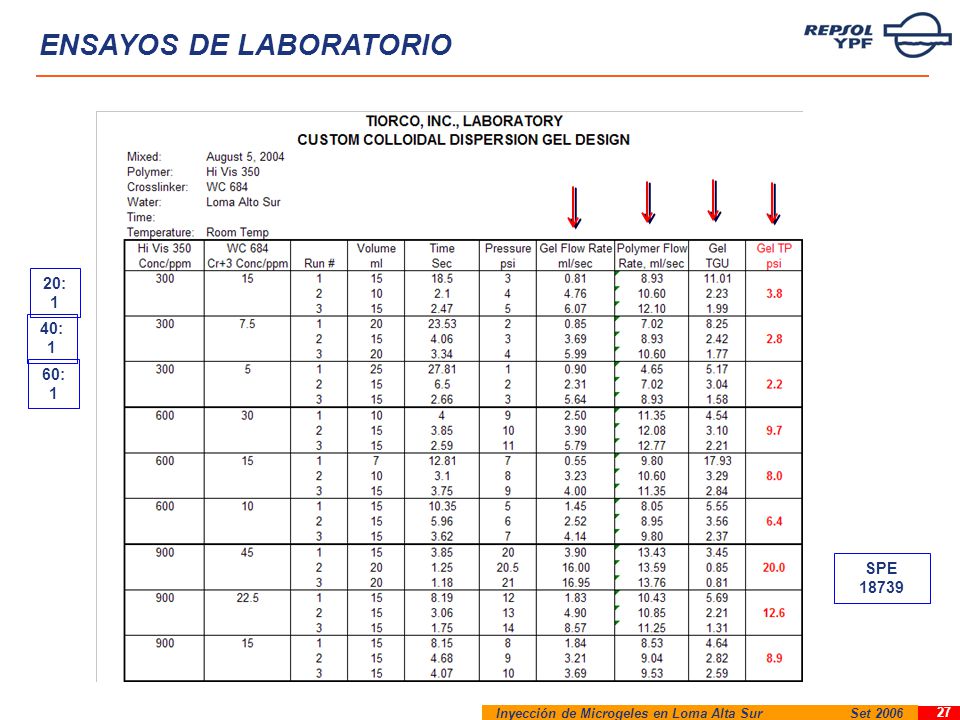

27 27 Inyección de Microgeles en Loma Alta Sur Set 2006 ENSAYOS DE LABORATORIO 20: 1 40: 1 60: 1 SPE 18739

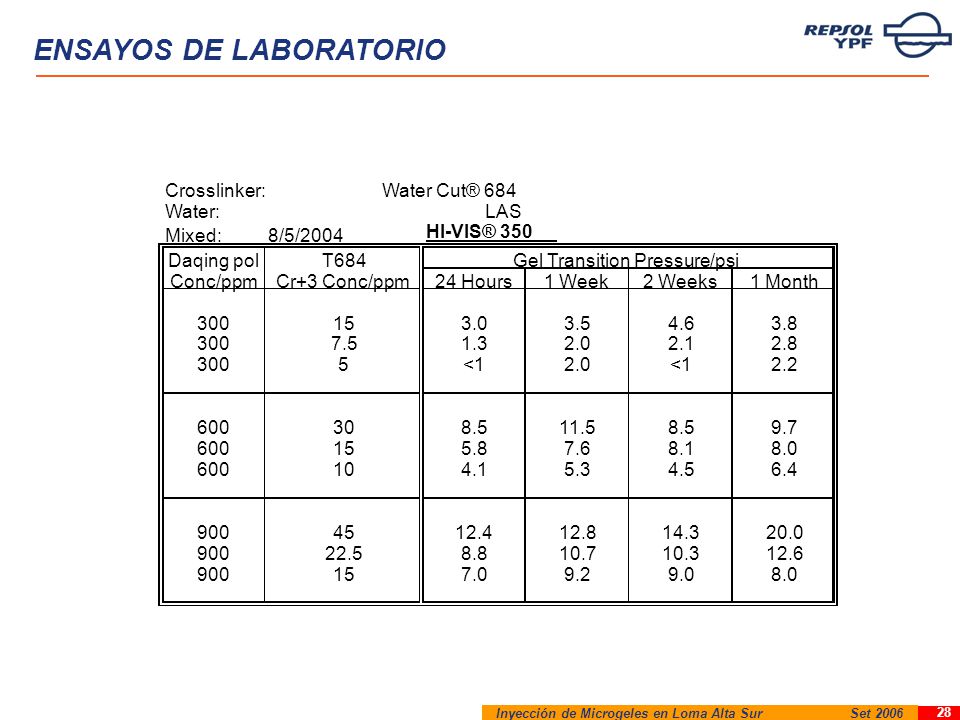

28 28 Inyección de Microgeles en Loma Alta Sur Set 2006 ENSAYOS DE LABORATORIO Crosslinker:Water Cut® 684 Water:LAS Mixed:8/5/2004 HI-VIS® 350 Daqing polT684Gel Transition Pressure/psi Conc/ppmCr+3 Conc/ppm24 Hours1 Week2 Weeks1 Month 300153.03.54.63.8 3007.51.32.02.12.8 3005<12.0<12.2 600308.511.58.59.7 600155.87.68.18.0 600104.15.34.56.4 9004512.412.814.320.0 90022.58.810.710.312.6 900157.09.29.08.0

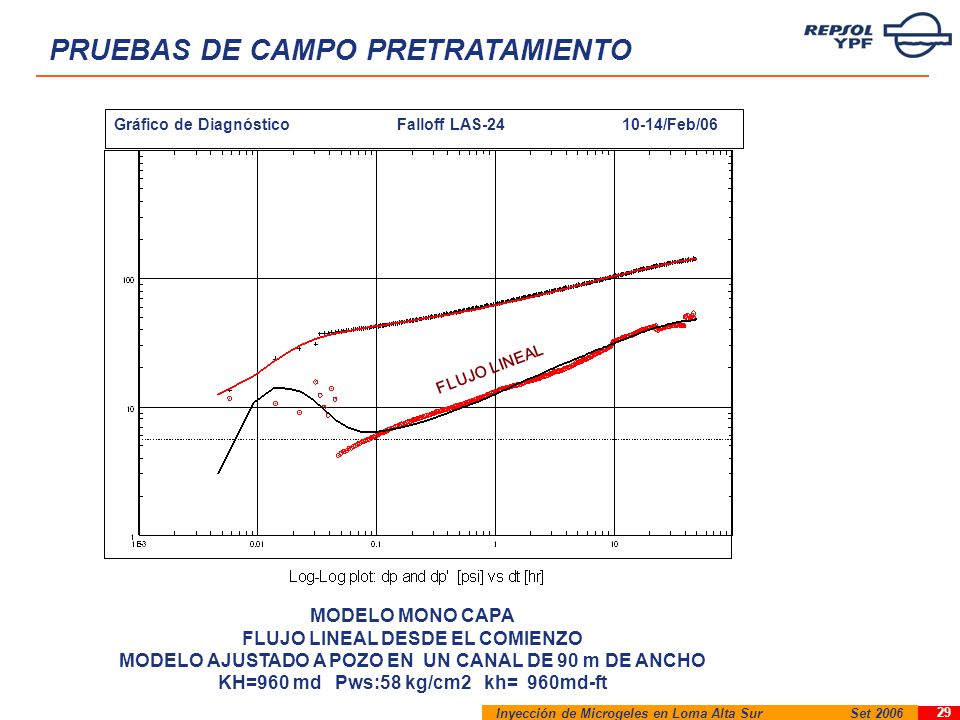

29 29 Inyección de Microgeles en Loma Alta Sur Set 2006 PRUEBAS DE CAMPO PRETRATAMIENTO Gráfico de Diagnóstico Falloff LAS-24 10-14/Feb/06 MODELO MONO CAPA FLUJO LINEAL DESDE EL COMIENZO MODELO AJUSTADO A POZO EN UN CANAL DE 90 m DE ANCHO KH=960 md Pws:58 kg/cm2 kh= 960md-ft FLUJO LINEAL

30 30 Inyección de Microgeles en Loma Alta Sur Set 2006 PRUEBAS DE CAMPO PRE TRATAMIENTO

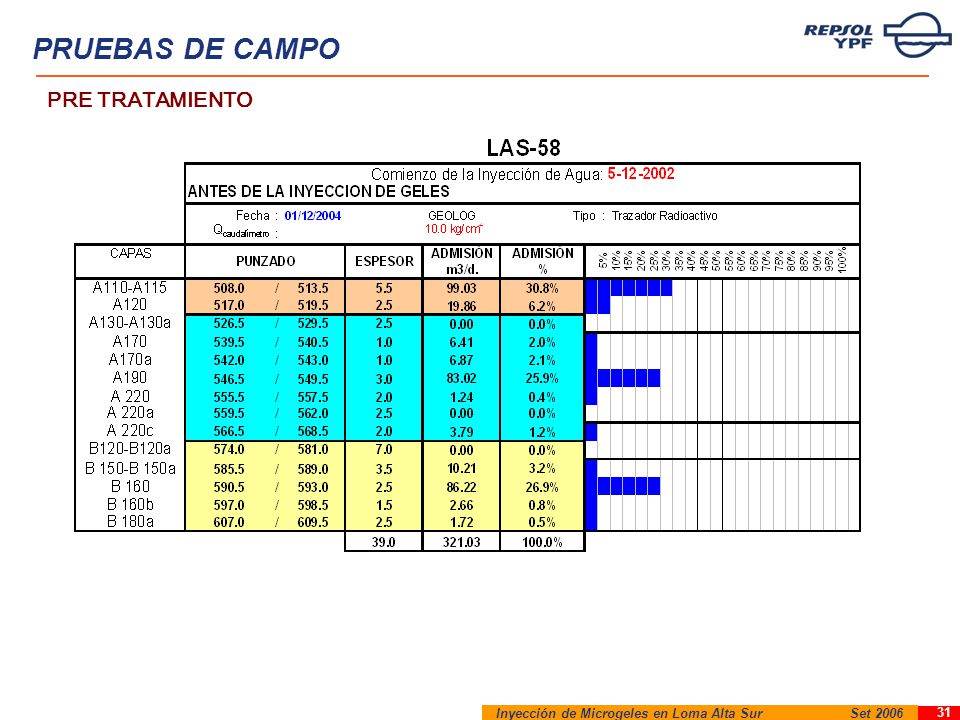

31 31 Inyección de Microgeles en Loma Alta Sur Set 2006 PRUEBAS DE CAMPO PRE TRATAMIENTO

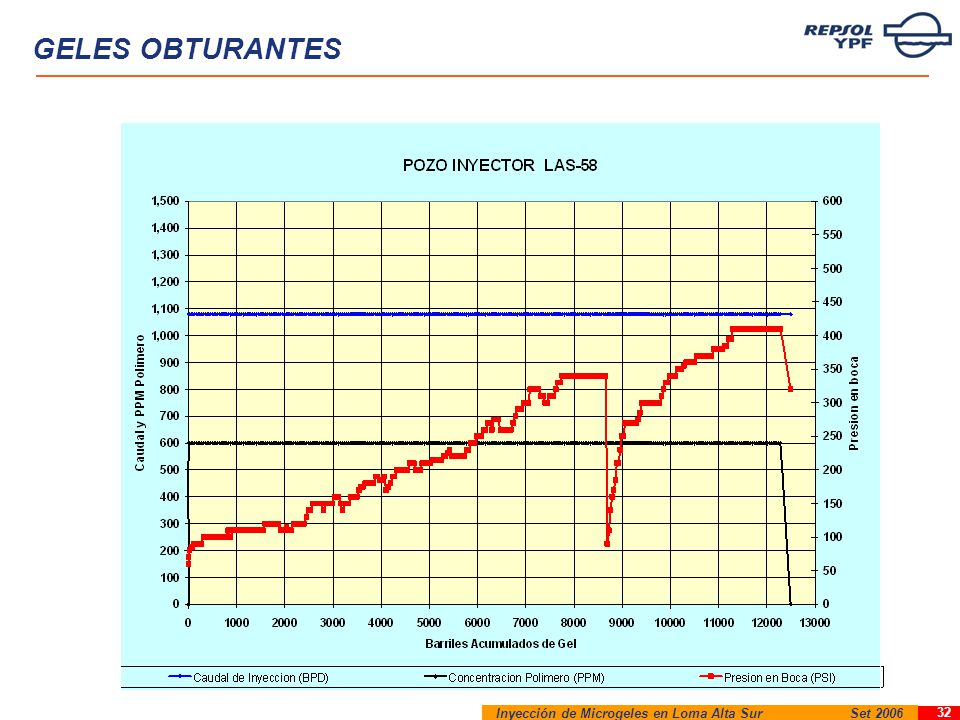

32 32 Inyección de Microgeles en Loma Alta Sur Set 2006 GELES OBTURANTES

33 33 Inyección de Microgeles en Loma Alta Sur Set 2006 INTECCION DE GELES LAS-58 Mm3 INYECTADO EVOLUCION DE LA OPERACION

34 34 Inyección de Microgeles en Loma Alta Sur Set 2006 FLOW LOG DESPUES DE INYECTAR GELES

35 35 Inyección de Microgeles en Loma Alta Sur Set 2006 Gráfico de Diagnóstico Falloff LAS-58 04-07/02/2006 FALL OFF POST GEL LAS-58 (1) No existe flujo canalizado, si lo hubo el gel produjo un resultado de flujo seudo radial Pws= 33 kg/cm2

36 36 Inyección de Microgeles en Loma Alta Sur Set 2006 SEGUIMIENTO RESULTADOS DE LA MALLA LAS-24 (POZO LAS-52) ANTES DEL TRATAMIENTO: AGUA CON RASTROS INYECCION DE GELES: 11000 bbl en 15 dias DESPUES DEL TRATAMIENTO Qo: 9 m3/d Ambas situaciones (anterior y posterior a la inyección del gel) se evaluaron con la misma instalación de producción, a igual profundidad y con el mismo caudal.

37 37 Inyección de Microgeles en Loma Alta Sur Set 2006 SEGUIMIENTO LAS-52 INICIO INY LAS-24 INICIO INY DE GELES LAS-24 ROTO TP y VOLVIO A COLOCARLO (B160) PRODUCCION DE TODAS LAS ARENA A Y B

38 38 Inyección de Microgeles en Loma Alta Sur Set 2006 SEGUIMIENTO

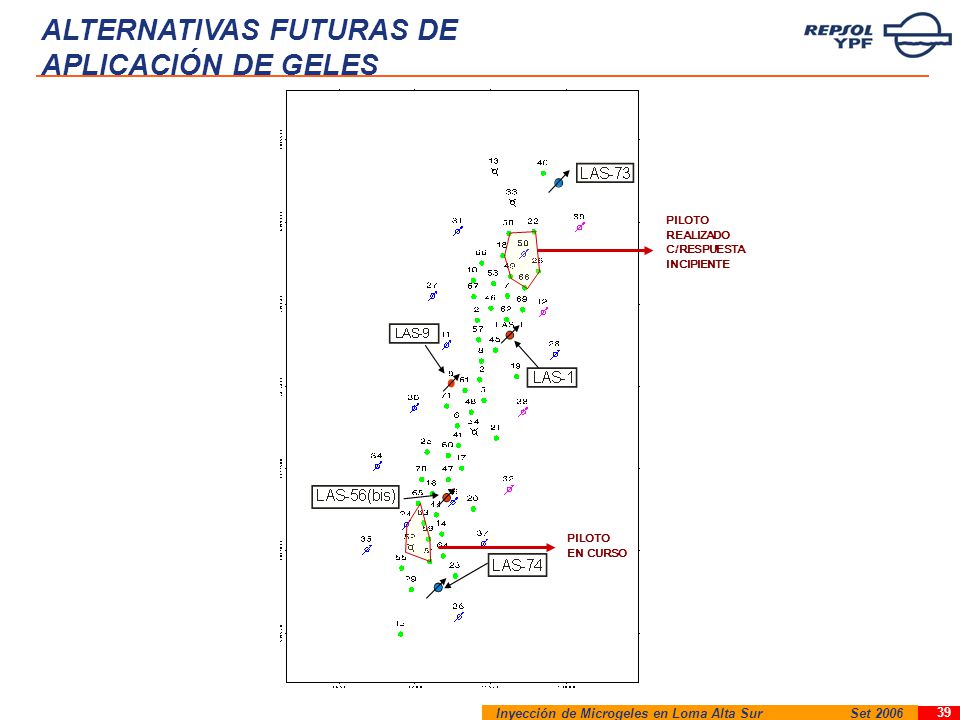

39 39 Inyección de Microgeles en Loma Alta Sur Set 2006 ALTERNATIVAS FUTURAS DE APLICACIÓN DE GELES PILOTO REALIZADO C/RESPUESTA INCIPIENTE PILOTO EN CURSO

40 40 Septiembre 2006 INYECCION DE MICROGELES EN EL YACIMIENTO LOMA ALTA SUR Ing. Delia Diaz

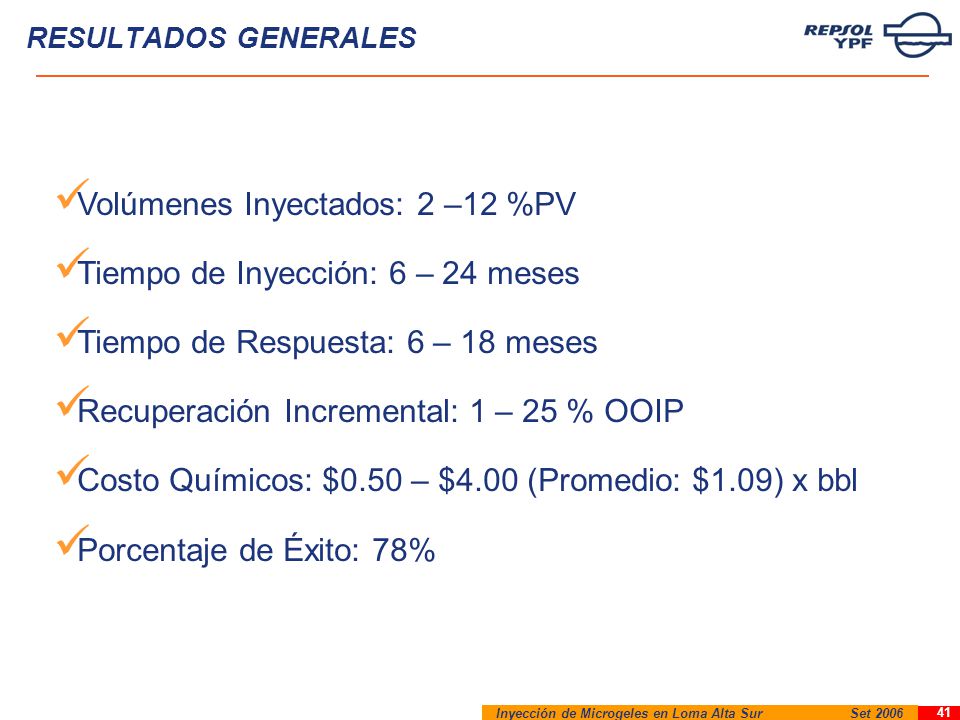

41 41 Inyección de Microgeles en Loma Alta Sur Set 2006 RESULTADOS GENERALES Volúmenes Inyectados: 2 –12 %PV Tiempo de Inyección: 6 – 24 meses Tiempo de Respuesta: 6 – 18 meses Recuperación Incremental: 1 – 25 % OOIP Costo Químicos: $0.50 – $4.00 (Promedio: $1.09) x bbl Porcentaje de Éxito: 78%
