1 Transductores y Actuadores
Control de Lazo Abierto Integrantes: Luis Francisco Escárcega Méndez Mauricio Cholico Raymundo Medina Villegas

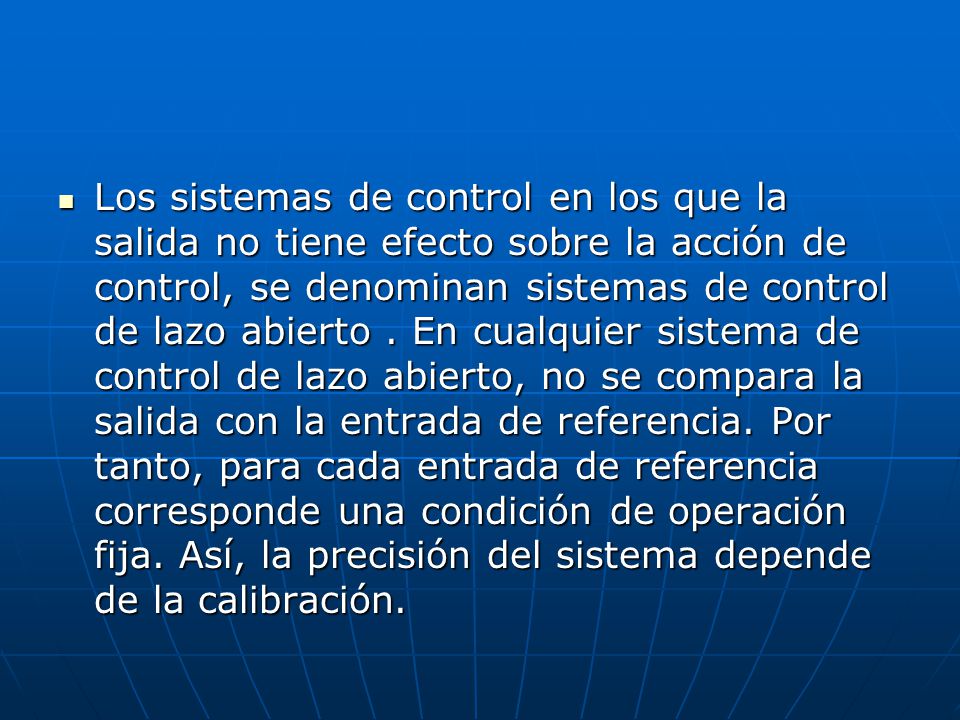

2 Los sistemas de control en los que la salida no tiene efecto sobre la acción de control, se denominan sistemas de control de lazo abierto . En cualquier sistema de control de lazo abierto, no se compara la salida con la entrada de referencia. Por tanto, para cada entrada de referencia corresponde una condición de operación fija. Así, la precisión del sistema depende de la calibración.

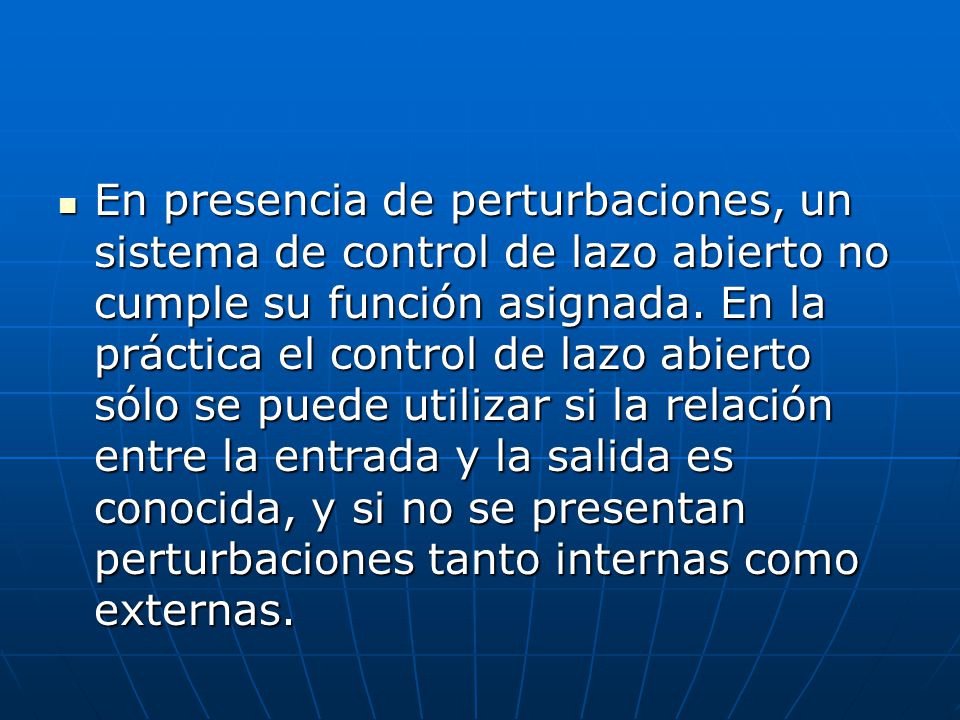

3 En presencia de perturbaciones, un sistema de control de lazo abierto no cumple su función asignada. En la práctica el control de lazo abierto sólo se puede utilizar si la relación entre la entrada y la salida es conocida, y si no se presentan perturbaciones tanto internas como externas.

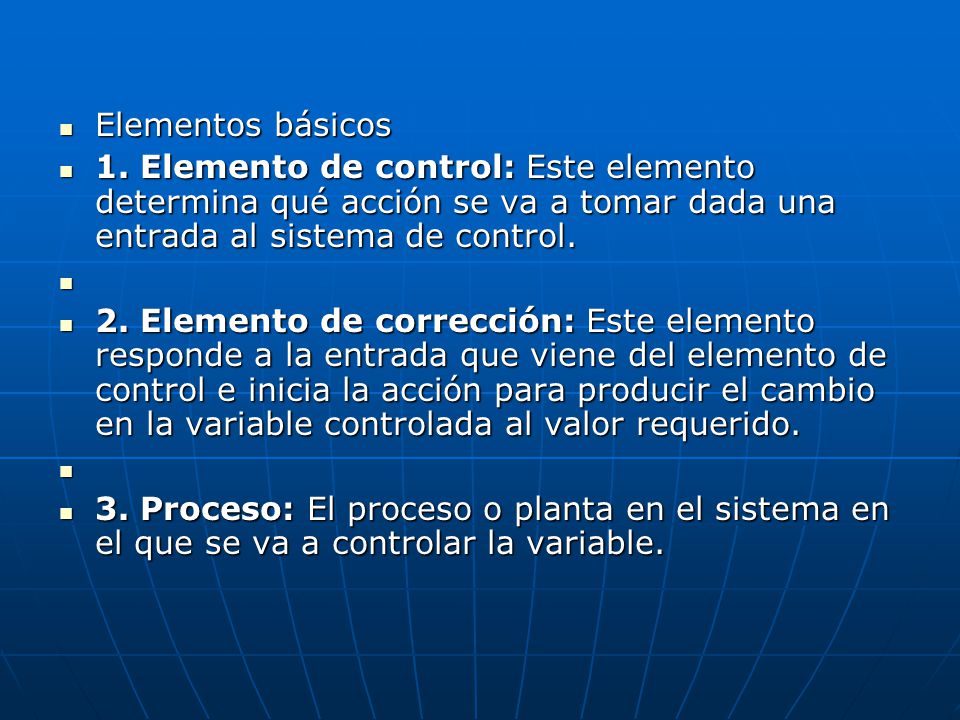

4 Elementos básicos 1. Elemento de control: Este elemento determina qué acción se va a tomar dada una entrada al sistema de control. 2. Elemento de corrección: Este elemento responde a la entrada que viene del elemento de control e inicia la acción para producir el cambio en la variable controlada al valor requerido. 3. Proceso: El proceso o planta en el sistema en el que se va a controlar la variable.

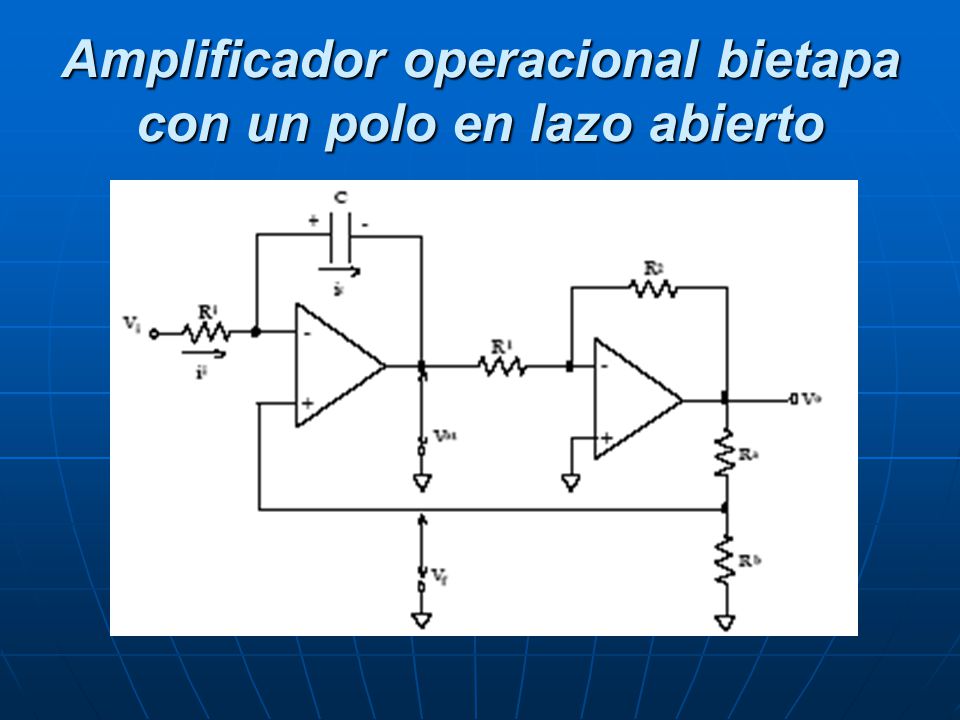

5 Amplificador operacional bietapa con un polo en lazo abierto

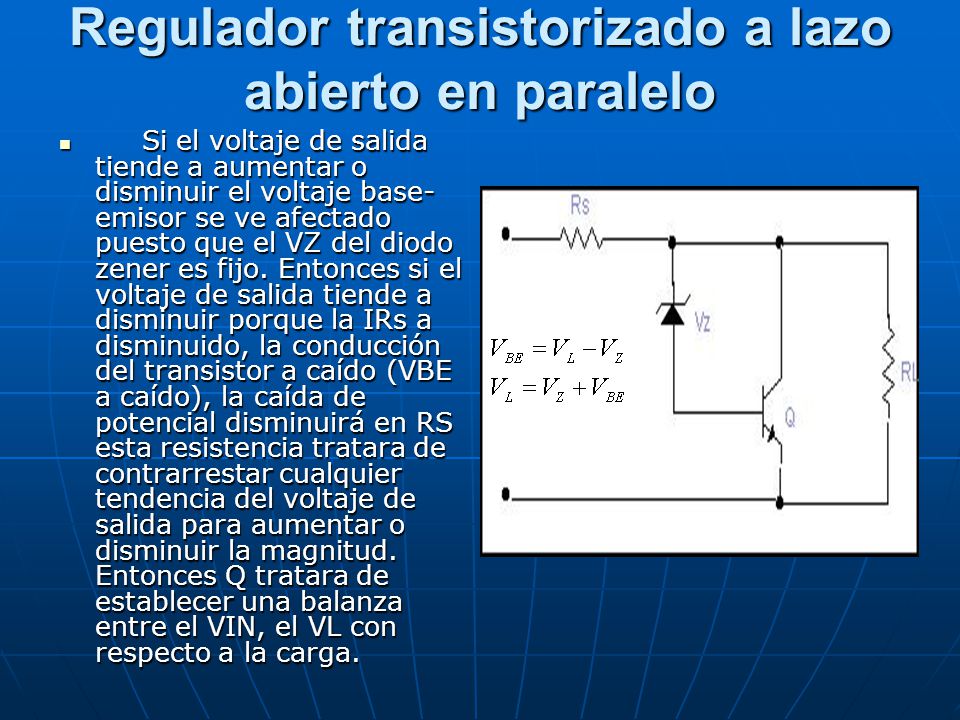

6 Regulador transistorizado a lazo abierto en paralelo
     Si el voltaje de salida tiende a aumentar o disminuir el voltaje base-emisor se ve afectado puesto que el VZ del diodo zener es fijo. Entonces si el voltaje de salida tiende a disminuir porque la IRs a disminuido, la conducción del transistor a caído (VBE a caído), la caída de potencial disminuirá en RS esta resistencia tratara de contrarrestar cualquier tendencia del voltaje de salida para aumentar o disminuir la magnitud. Entonces Q tratara de establecer una balanza entre el VIN, el VL con respecto a la carga.

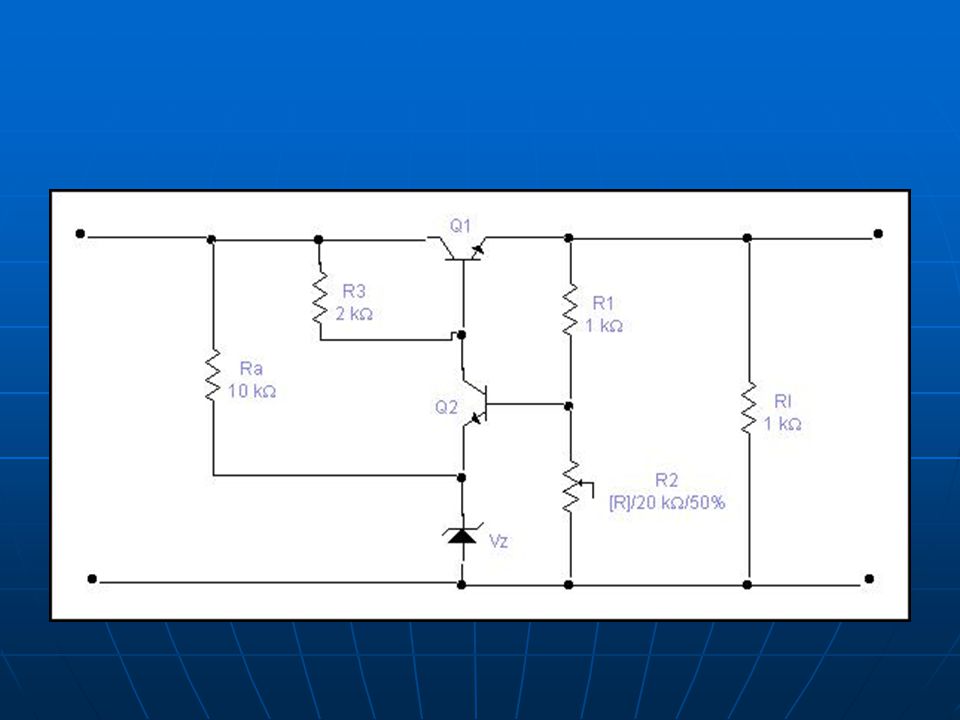

7
